中考物理实验探究题专题训练

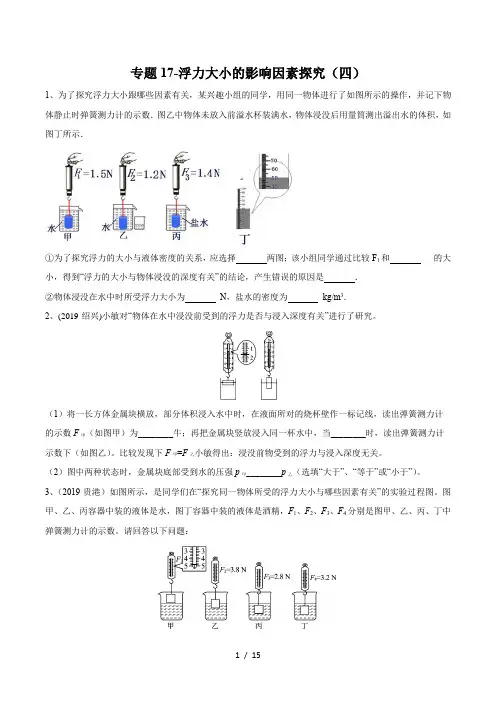

2020年苏科版中考物理实验(探究型)专题练习17-浮力大小的影响因素探究(四)
专题17-浮力大小的影响因素探究（四）1、为了探究浮力大小跟哪些因素有关，某兴趣小组的同学，用同一物体进行了如图所示的操作，并记下物体静止时弹簧测力计的示数．图乙中物体未放入前溢水杯装满水，物体浸没后用量筒测出溢出水的体积，如图丁所示．①为了探究浮力的大小与液体密度的关系，应选择两图；该小组同学通过比较F1和的大小，得到“浮力的大小与物体浸没的深度有关”的结论，产生错误的原因是．②物体浸没在水中时所受浮力大小为N，盐水的密度为kg/m3．2、(2019·绍兴)小敏对“物体在水中浸没前受到的浮力是否与浸入深度有关”进行了研究。
（1）将一长方体金属块横放，部分体积浸入水中时，在液面所对的烧杯壁作一标记线，读出弹簧测力计的示数F甲（如图甲）为________牛；再把金属块竖放浸入同一杯水中，当________时，读出弹簧测力计示数下（如图乙）。
比较发现下F甲=F乙小敏得出：浸没前物受到的浮力与浸入深度无关。
（2）图中两种状态时，金属块底部受到水的压强p甲________p乙（选填“大于”、“等于”或“小于”）。
3、（2019·贵港）如图所示，是同学们在“探究同一物体所受的浮力大小与哪些因素有关”的实验过程图。
图甲、乙、丙容器中装的液体是水，图丁容器中装的液体是酒精，F1、F2、F3、F4分别是图甲、乙、丙、丁中弹簧测力计的示数。
请回答以下问题：（1）图甲中，弹簧测力计的示数F1=________N。
（2）物体完全浸没在水中时所受的浮力为________N。
（3）分析图中乙、丙两图实验数据可得：物体所受的浮力大小与________有关；分析图中________两图实验数据可得：物体所受的浮力大小与液体密度有关。
（4）实验中釆用的探究方法在研究物理问题时经常用到，称为________法。
4、在“探究浮力的大小跟哪些因素有关”的实验中，小明用弹簧测力计、圆柱体、两个装有适量水和盐水的同样的烧杯，对浸在液体中的圆柱体所受的浮力进行了探究，实验装置和每次实验中弹簧测力计的示数如图所示．请按要求回答下列问题：（1）比较图甲、乙可知：乙图中圆柱体受到的浮力的大小为N．（2）比较图乙、丙，说明浮力的大小与有关．（3）通过图乙和戊的探究，不能得到浮力大小与液体密度是否有关，原因是．（4）通过图中数据可知：圆柱体的密度是kg/m3（取g=10N/kg）．5、(2019·呼伦贝尔)在探究“浮力的大小跟哪些因素有关”时，同学们提出了如下猜想：①可能跟物体浸没在液体中的深度有关②可能跟物体的密度有关③可能跟物体的体积有关④可能跟物体浸在液体中的体积有关⑤可能跟液体的密度有关为了验证上述猜想，某小组同学利用下列器材做了如图所示的实验：（g取10N/kg，水的密度为1.0×103kg/m3）（1）分析比较实验C与D，可以验证猜想是错误的；分析比较实验C与E，可以验证猜想是正确的。

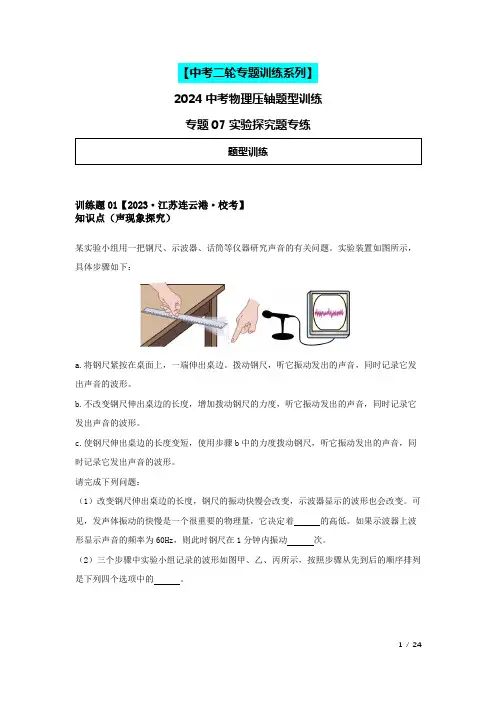

2024中考物理压轴大题专练-专题07压轴之实验探究题(含解析)
【中考二轮专题训练系列】2024中考物理压轴题型训练专题07实验探究题专练训练题01【2023·江苏连云港·校考】知识点（声现象探究）某实验小组用一把钢尺、示波器、话筒等仪器研究声音的有关问题。
实验装置如图所示，具体步骤如下：a.将钢尺紧按在桌面上，一端伸出桌边。
拨动钢尺，听它振动发出的声音，同时记录它发出声音的波形。
b.不改变钢尺伸出桌边的长度，增加拨动钢尺的力度，听它振动发出的声音，同时记录它发出声音的波形。
c.使钢尺伸出桌边的长度变短，使用步骤b中的力度拨动钢尺，听它振动发出的声音，同时记录它发出声音的波形。
请完成下列问题：（1）改变钢尺伸出桌边的长度，钢尺的振动快慢会改变，示波器显示的波形也会改变。
可见，发声体振动的快慢是一个很重要的物理量，它决定着的高低。
如果示波器上波形显示声音的频率为60Hz，则此时钢尺在1分钟内振动次。
（2）三个步骤中实验小组记录的波形如图甲、乙、丙所示，按照步骤从先到后的顺序排列是下列四个选项中的。
A．甲乙丙B．乙甲丙C．甲丙乙D．丙甲乙训练题02【2023·黑龙江齐齐哈尔·中考真题】知识点（光的反射探究）小明利用如图装置探究光反射时的规律。
（1）如图1所示，实验时，把一个平面镜放在水平桌面上，再把白色纸板ENF（右侧可绕ON翻折）竖直地立在平面镜上，纸板上的直线ON应于镜面。
使一束光贴着纸板沿某一角度射到O点，光在纸板上发生（选填“镜面”或“漫”）反射，呈现径迹。
光经平面镜反射，沿另一个方向射出。
（2）改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹。
取下纸板，用量角器测量ON两侧的∠i和∠r，是为了；根据实验结论可知：当入射光EO与平面镜夹角为50°时，反射角为。
（3）让光沿图1中FO方向照射到镜面，它会沿着OE方向射出。
这表明：在光的反射现象中，光路是的。
（4）如图2所示，把纸板ENF右侧绕ON向前折或向后折，在右侧纸板上看不到反射光。

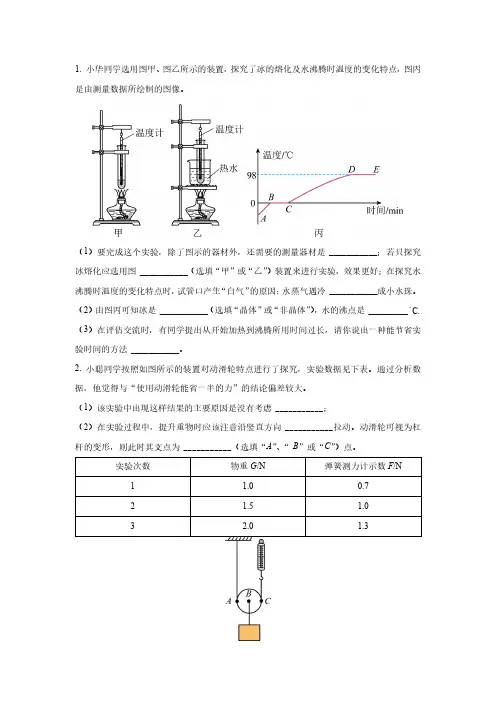

人教版中考物理实验探究真题训练
1. 小华同学选用图甲、图乙所示的装置，探究了冰的熔化及水沸腾时温度的变化特点，图丙是由测量数据所绘制的图像。
（1）要完成这个实验，除了图示的器材外，还需要的测量器材是___________；若只探究冰熔化应选用图___________（选填“甲”或“乙”）装置来进行实验，效果更好；在探究水沸腾时温度的变化特点时，试管口产生“白气”的原因：水蒸气遇冷___________成小水珠。
°（2）由图丙可知冰是___________（选填“晶体”或“非晶体”），水的沸点是_________ C.（3）在评估交流时，有同学提出从开始加热到沸腾所用时间过长，请你说出一种能节省实验时间的方法___________。
2. 小聪同学按照如图所示的装置对动滑轮特点进行了探究，实验数据见下表。
通过分析数据，他觉得与“使用动滑轮能省一半的力”的结论偏差较大。
（1）该实验中出现这样结果的主要原因是没有考虑___________；（2）在实验过程中，提升重物时应该注意沿竖直方向___________拉动。
动滑轮可视为杠杆的变形，则此时其支点为___________（选填“A”、“B”或“C”）点。
实验次数物重G/N 弹簧测力计示数F/N1 1.0 0.72 1.5 1.03 2.0 1.33. 实验小组的同学们用如图甲所示的电路“探究电流与电阻的关系”。
电源电压为6V，滑动变阻器规格为“50Ω 2A”，现有5Ω、10Ω、15Ω、25Ω、30Ω的定值电阻各一个。
（1）根据图甲将图乙所示的实物连接完整；（2）连接电路时，开关应______；（3）在该实验中，若滑动变阻器接触不良，则闭合开关时，电流表和电压表的示数情况是______。
排除故障后，接入5Ω的电阻，移动滑片P到某一位置时电流表示数如图丙所示，此时通过电阻的电流为______A，电压表示数为U1；（4）将5Ω的电阻分别换成10Ω、15Ω、25Ω、30Ω的电阻，继续实验。

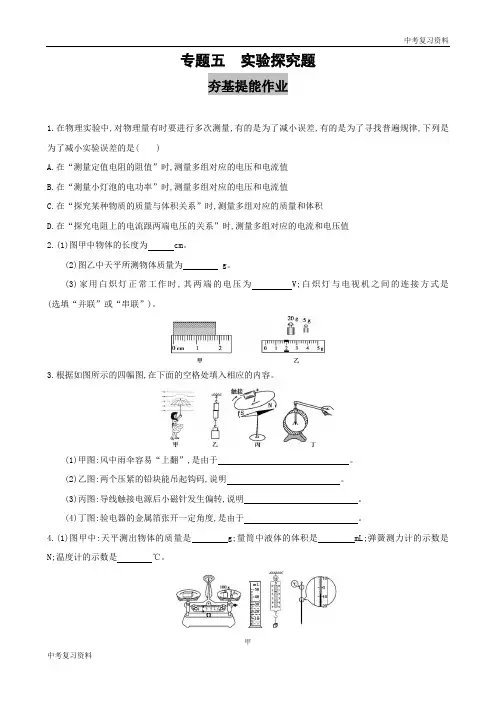

河北中考物理 专题五 实验探究题(可编辑word)
专题五实验探究题夯基提能作业1.在物理实验中,对物理量有时要进行多次测量,有的是为了减小误差,有的是为了寻找普遍规律,下列是为了减小实验误差的是( )A.在“测量定值电阻的阻值”时,测量多组对应的电压和电流值B.在“测量小灯泡的电功率”时,测量多组对应的电压和电流值C.在“探究某种物质的质量与体积关系”时,测量多组对应的质量和体积D.在“探究电阻上的电流跟两端电压的关系”时,测量多组对应的电流和电压值2.(1)图甲中物体的长度为cm。
(2)图乙中天平所测物体质量为 g。
(3)家用白炽灯正常工作时,其两端的电压为V;白炽灯与电视机之间的连接方式是(选填“并联”或“串联”)。
3.根据如图所示的四幅图,在下面的空格处填入相应的内容。
(1)甲图:风中雨伞容易“上翻”,是由于。
(2)乙图:两个压紧的铅块能吊起钩码,说明。
(3)丙图:导线触接电源后小磁针发生偏转,说明。
(4)丁图:验电器的金属箔张开一定角度,是由于。
4.(1)图甲中:天平测出物体的质量是g;量筒中液体的体积是mL;弹簧测力计的示数是N;温度计的示数是℃。
甲(2)木块从图乙所示斜面上的位置静止释放,直到撞上金属片,测此过程木块的平均速度。
乙①在图中画出需要测量的距离。
②用粗糙程度相同、质量不同的木块做实验所得数据如下表。
根据公式算出第一次实验木块的平均速度。
请归纳本实验木块的平均速度与质量是否有关? 。
5.在探究“浮力大小与哪些因素有关”的实验中:实验器材:弹簧测力计、溢水杯、空杯、三个大小相同的正方体物块、细线。
小凤所在小组根据老师提供的实验器材进行实验,并将实验数据记录在下表中:根据实验器材和表中数据,完成下列题目:(1)浸入液体中的物体所受浮力的大小物体排开的液体所受重力的大小。
(2)把物块1浸没在水中,放手后将(选填“上浮”“下沉”或“悬浮”)。
超(3)由本次实验可确定,浸入液体中的物体,所受浮力的大小与物体的无关。
(多选题,只填写字母)A.重力B.质量C.体积D.密度E.形状6.为了探究“弹簧的弹性势能跟哪些因素有关”。
初中物理中考《电学》实验探究题专题训练 (10)(含答案解析)
中考《电学》实验探究题专题训练 (10)1．采用图的电路装置探究“电流产生的热量跟什么因素有关”。
接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。
(1)图所示是探究电流产生的热量跟_____的关系，通电一段时间_____（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。
(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。
此时该装置是探究电流产生的热量跟_____的关系，通电时间和前面一样后电阻丝产生的热量_____（选填“左瓶”、“右瓶”、“两瓶一样”）多。
从U形管的液面变化情况来看要比上一次_____。
（填“大”或“小”）2．为完成“探究电流与电阻的关系”实验，小海同学从实验室取得以下器材：电压恒为4.5V的电池组，电流表，电压表，开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω1A”的滑动变阻器，导线若干。
（1）连接电路时，开关应_______。
请用笔画线代替导线，在图甲中将实物电路连接完整。
要求滑片P向右滑动时电流表示数变大；（____________）（2）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如图乙所示，记为_______V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证电压表的示数不变，应向_______（填“左”或“右”）移动滑片；（3）通过实验得到电流随电阻变化的图象如图丙所示，由此可知：_______一定时，通过导体的电流与其电阻成_______比；（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过_______Ω；（5）某次实验，更换电阻R，合上开关后，电压表有示数，电流表无示数，其原因可能是_______；（6）小金想将定值电阻换成小灯泡来探究电流与电压的关系，小胡认为他的实验方案不可行，小胡的理由是____________。
中考物理实验专题复习《实验：探究阻力对物体运动的影响》(解析版)
《实验：探究阻力对物体运动的影响》一、实验探究题1.在研究“阻力对物体运动的影响”的实验中，让小车从同一斜面和同一高度处静止开始下滑，小车分别停在如图所示的位置。
（1）让小车从斜面同一高度滑下的目的是：使小车到斜面低端的______相同。
（2）结论：表面越光滑，小车受到的阻力越小，它运动得______。
（3）推理：如果表面绝对光滑，小车受到的阻力为零，它将永远做______。
（4）牛顿第一定律是在______的基础上，通过科学的______而总结归纳出来的。
（5）通过实验探究后，对牛顿第一定律的知识有更深一层次的理解；力不是维持物体运动状态原因，而是______物体运动状态的原因。
2.在学习“运动和力的关系”时，我们曾追随着物理学家的足迹，设计过这样的“斜面”实验：（1）如图所示，实验时每次都必须让小车从斜面滑下后沿水平面运动，是因为小车在水平面运动时，竖直方向的______力等于______力，相当于小车只受水平方向向上的摩擦力。
（2）每次都让小车从同一斜面的同一位置由静止开始自由滑下，是为了使小车到达水平面运动时的______。
（3）分析图中水平面的粗糙程度，并观察比较小车在不同表面滑行的最大距离，可以得出：在初速度相同的条件下，水平面越光滑，小车受到的摩擦力越______，小车运动的距离越______。
（4）进一步推力可知，若水平面绝对光滑（小车不受任何阻力），则小车会在水平面上做______运动（5）此实验中采用了______和______方法。
3.用如图所示的实验装置研究运动和力的关系；（1）让小车从斜面上滑下后，沿水平面运动，是为了使小车在竖直方向上受到的______ 力和______ 力相平衡，其作用效果相互抵消，相当于小车只受水平方向上的摩擦力；（2）每次都让小车从同一个斜面的______ 位置由静止开始滑下，是为了使小车在滑到斜面底端时具有相同的速度；类似的这种实验研究方法叫______ ．（3）比较图中小车在不同表面滑行的最大距离，可以得出：在初速度相同的条件下，水平面越光滑，小车受到的摩擦力越______ ，小车运动得越______ ；（4）在此实验的基础上进行合理的推理，可以得到：运动物体不受外力时，它将______4.如图所示，在探究“阻力对物体运动的影响”实验中，让小车以相同速度分别滑上三种“路面”，记下小车停下的位置，测出小车在水平“路面”上运动的路程，并记入表格．（1）要想让小车以相同速度滑上“路面”，小车应从斜面上______ （同一高度或不同高度）由静止滑下；（2）通过分析______ 两组数据，可以判断出小车在木板上受到的阻力______ （选填“大于”“小于”或“等于”）在棉布上受到的阻力．（3）如果有一种“路面”材料比玻璃更光滑，则小车运动的路程将______ （选填“大于”“小于”或“等于”）110cm．（4）如果小车从斜面上滑下，滑上绝对光滑的水平“路面”，即不受阻力作用，小车将______ ．5.探究“牛顿第一定律”：（1）利用如图装置探究阻力对物体运动的影响。
中考物理专项训练：熔化和凝固的探究实验(含解析)
熔化和凝固的探究实验一．选择题（共6小题）1．在探究“固体的熔化规律”实验时，小东在老师的指导下，采用了如图所示的实验装置，对于这种装置的说法不正确的是（）A．能够使被研究的物体均匀受热B．可适当延长固体熔化时间，便于观察现象和记录数据C．它适用于一切固体的熔化实验D．在组装此实验时应该自下往上比较恰当2．如图是“探究某物质熔化和凝固规律”的实验图象，下列说法正确的是（）A．在EF段，该物质吸热B．在BC段，该物质不吸热C．该物质凝固过程持续了5min D．该物质凝固点是45℃3．图中有两套完全相同的（如图甲所示）加热装置，这两套装置的试管中分别装有适量的M固体和N固体，它们的加热时间﹣﹣温度曲线如图乙所示（M为实线，N为虚线），在35min内M物质从固态熔化成了液态，N物质始终是固体，则下列说法正确的是（）A．由图乙知，M、N肯定都是晶体B．这种加热方法一般称为“水浴法”，其优点是使被加热物质受热较均匀C．由图乙知，M、N肯定都是非晶体D．有图乙知，M肯定是晶体，N肯定是非晶体4．小明猜想水中加入别的物质后，一定会对水的凝固点产生影响，为了验证这一猜想，他将一些盐放入水中，并把盐水用容器盛好放入冰箱，研究盐水的凝固过程．每隔一定时间，小明就观察盐水状态、测出温度，并将凝固过程记录的温度数据画成了凝固图象如图甲所示．如果将一个装有冰水混合物的试管放入正在熔化的盐冰水混合物中如图乙所示，试管中冰水混合物中的冰会（）A．变多B．变少C．不变D．无法判断5．在探究“固体熔化时温度变化的规律”实验中，小明使用的实验装置如图所示，根据实验作出的“温度﹣﹣时间”图象如图所示，关于该实验中的一些分析，不正确的是（）A．从图象上看，这种固体是晶体，熔点是48℃B．从装置图上看，把固体放在试管中，利用水浴法加热时为了使固体受热均匀C．酒精的热值为q=3×107J/kg，整个实验过程共消耗10g的酒精，放出的热量定是3×105JD．从图象上看，BC段表示温度不变，可以得出初步结论：晶体熔化过程中温度不变6．装水的密闭小瓶放在大烧杯里的水中间，把烧杯放在电冰箱的冷冻室内，过一段时间取出烧杯，发现烧杯中有一半的水结成了冰，此时小瓶中的水（）A．只有表面的水结冰B．有一半的水结成冰C．都没结冰D．都已结冰二．填空题（共14小题）7．小明利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数，并观察物质的状态．（l）应选用颗粒（选填“较大”或“较小”）的冰块做实验．（2）图乙是他根据记录的数据绘制的“温度一时间”图象．由图象可知：冰属于（选填“晶体”或“非晶体”），这样判断的依据是．（3）图乙中第3min时，物质处于态．（4）图乙中，物体在A点时具有的内能（选填“大于”、“小于”或“等于”）在B 点时的内能．8．某同学在做“研究海波熔化”的实验．（1）他用温度计测量海波在加热过程中的温度时，主要步骤有：A．将温度计的玻璃泡与海波充分接触，不要碰到容器底或容器壁B．了解海波熔化时的温度，选择一支量程合适的温度计C．读取温度计读数时，温度计玻璃泡仍和海波接触D．观察温度计的量程和分度值上述步骤合理的顺序是（只填写序号）．时海波处于状态．（2）图甲是海波温度随时间变化的图象，当t时=10min（3）图乙所示温度计显示的是海波某时刻的温度，它的示数是℃．9．在做“海波熔化”的实验时，他们采用如图甲的实验装置．将装有海波的大试管放入上面实验的沸水中并取走酒精灯，温度计A和B分别测量海波和烧杯中热水的温度．根据两个温度计的示数，绘制出了海波和热水的温度随时间变化的图象（如图乙）．由图象可知，在第7min时，大试管内的海波处于（选填“固态”、“液态”或“固液共存态”）．第10min后，海波的熔化将（选填“继续”或“停止”）．10．小明同学用图甲的实验装置探究“冰熔化时温度的变化规律”．（1）设计实验时，小明选择用加热烧杯内水的方法给试管中的物质加热，是出于目的考虑．试管在水中的深度要适当，由图可知“适当”的含义是：试管不接触烧杯底部和侧壁且还要注意．（2）实验过程中发现熔化过程中，冰的温度始终不变，可以判断该物质是（选填“晶体”或“非晶体”）（3）实验后小明将所得数据用图象的形式呈现，如图乙所示，可以得到结论：．（4）从图还可知，0～t1与t5～t6两段时间相等，升高的温度却不同，请根据生活经验或所学知识尝试分析原因．11．你还能回忆起“观察固体熔化”的实验情景吗？如图所示为0.5kg某种晶体熔化过程中温度随时间变化图象，则根据图象可知：（1）用一热源加热，则它在固态与液态时的比热容之比为．（2）若该晶体液态时的比热为2.4×103J/（kg．℃），其熔化过程中吸收的热量为J．（3）若规定“质量为1kg的某种晶体物质在完全熔化时所吸收的热量叫做该物质的熔化热”，计算出其熔化热λ=J/Kg．12．小明探究某物质熔化和沸腾的实验装置如图甲所示．现把20g某种固体碾碎后放入试管中，插入温度计，再将试管放在装有水的烧杯中加热．根据实验数据画出的图象如图乙所示．根据图象回答问题：（设热水在相同时间内给这种物质吸收的热量相等）（1）这种物质是（晶体/非晶体）．判断的依据是；（2）这种物质的沸点是℃；（3）实验中，热量从火焰传递给水，却不会反过来传递．说明能量在转移的过程中，具有性；（4）若这种物质液态时的比热容c=3×103J/（kg•℃），则这种物质熔化过程中吸收的热量是J．13．小华同学利用图甲所示装置对100g冰加热，他每隔相同时间记录一次温度计的示数，并观察物质的状态．图乙是他根据记录的数据绘制的温度﹣﹣时间图象，根据图象可知：（1）冰属于（选填“晶体”或“非晶体”）；（2）在BC阶段物质处于状态（选填“固体”、“液体”或“固液共存”）；（3）设相同时间内物质吸收的热量相同，则BC阶段物质共吸收了J的热量（c ×103J/kg•℃，c水=4.2×103J/kg•℃）；冰=2.1（4）图丙是另一位同学在完成同一实验时绘制的温度﹣﹣时间图象，老师认为他的C段数据有问题，老师做出这样的判断的依据是．14．小红同学用如图甲所示的装置对冰加热，根据实验记录分别绘制了冰熔化时和水沸腾时温度随时间变化的图象，如图乙、丙所示．请你回答：（1）图乙中，段表示冰的熔化过程，此过程中的特点是；（2）由图丙可知，水的沸点是℃，由此可判断出当时水面上方的气压（选填“高于”、“低于”或“等于”）1个标准大气压；（3）婷婷同学评估小红同学所画的图象图丙时指出：图象中的GH段不是根据实验数据画出来的，请你帮婷婷陈述其中的奥妙：．15．小明猜想水中加入别的物质后，一定会对水的凝固点产生影响，为了验证这一猜想，他将一些盐放入水中，并把盐水用容器盛好放入冰箱，研究盐水的凝固过程．每隔一定时间，小明就观察盐水状态、测出温度，并将凝固过程记录的温度数据画成了凝固图象如图甲所示．（1）从图象中可以看出盐水凝固过程用了分钟．（2）从图象中得到晶体的液态物质在凝固时的温度将．（填“变大”“变小”或“不变”）（3）凝固点为℃．实验验证了小明的猜想，因为与水相比，凝固点变了．（选填“高”或“低”）（4）如果将一个装有冰水混合物的试管放入正在熔化的盐冰水混合物中如图乙所示，试管中的冰水混合物中的冰会．（选填“变多”、“变少”或“不变”）16．小明探究物质熔化和沸腾的实验如图甲所示．今把20g某种固体碾碎后放入试管中，插入温度计，再将试管放在装有水的烧杯中加热．根据实验数据画出的图象如图乙所示．根据图象回答问题：（1）这种物质是（选填“晶体”或“非晶体”）．你判断的依据：（2）这种物质的沸点是℃．（3）实验中，热从火焰传递给水，却不会反过来传递，说明能量的转移具有性．（4）这种物质的液态比热容c=3×103J/（kg•℃），从熔点升高到沸点吸热J．实验结束时，小明发现从开始加热到实验结束的10min内消耗酒精约5g．请估算出这种装置能量的转化效率约为%．（酒精的热值3.0×107J/kg，估算结果保留整数）（5）小明还发现，液体沸腾的过程中如果撤去酒精灯，试管中液体会继续沸腾片刻．其原因是．17．小丽选择蜂蜡和海波探究“不同固态物质在熔化过程中温度的变化是否相同”，设计的实验装置如图甲所示．（1）将装有蜂蜡、海波的试管分别放在盛水的烧杯内加热，而不是直接用酒精灯加热，目的是为了使试管内的物质；试管放人盛有水的烧杯中加热，试管在水下的深度要适当，由图可知：“适当”的含义是：和．（2）将温度计正确插入蜂蜡和海波中，观察温度计示数时视线A、B、C如图乙所示，其中正确的是，此时温度计的示数是℃；（3）丙图是小丽绘制的海波的熔化图象，图中BC段表示海波的熔化过程，由图可知海波熔化过程中特点是，第10min海波处于态（填“固”、“液”或“固液共存”）．（4）丁图是小丽绘制的蜂蜡的熔化图象，蜂蜡在熔化过程中温度（填“升高”、“降低”或“不变”）．18．某同学在做“研究萘熔化”的实验．（1）他用温度计测量萘在加热过程中的温度时，主要步骤有A．将温度计的玻璃泡与萘充分接触，不要碰到容器底或容器壁B．了解萘熔化时的温度，选择一支量程合适的温度计C．读取温度计读数时，温度计玻璃泡仍和萘接触D．观察温度计的量程和分度值上述步骤合理的顺序是（只填写序号）．（2）图是萘温度随时间变化的图象，当t=10min时萘处于态．（3）萘的熔化过程一共经过了min，它的熔点是℃．19．用图甲所示的实验装置探究烧杯内的某种物质熔化时温度的变化规律．实验过程中，电热棒的功率保持恒定．（1）某时刻温度计的示数如图甲所示，此刻物质的温度是℃（2）根据实验数据描绘出加热过程中烧杯内物质的温度随时间变化图象如图乙所示，该物质的熔点是℃（3）t2时刻该物质处于态．（4）已知0～t1与t5～t6的加热时间相等，由图乙可知两段时间内，物质的温度升高不同，由此可得出：这种物质固态时的比热容比液态时的比热容．作出此判断的依据是．（用公式表示）20．某同学在做探究“晶体熔化”的实验．（1）他用温度计测量晶体在加热过程中的温度，主要步骤有：A．将温度计的玻璃泡与海波充分接触，不要碰到容器底或容器壁B．了解晶体熔化时的温度，选择一支量程合适的温度计C．读取温度，读数时，温度计玻璃泡仍和海波接触D．观察温度计的量程和分度值上述步骤合理的顺序是．（只填写序号）该同学测得的数据如表所示（2）此晶体的熔点为℃，熔化过程用的时间为min．（3）在第6min时，它处于状态，第11min时它处于状态．熔化和凝固的探究实验参考答案与试题解析一．选择题（共6小题）1．在探究“固体的熔化规律”实验时，小东在老师的指导下，采用了如图所示的实验装置，对于这种装置的说法不正确的是（）A．能够使被研究的物体均匀受热B．可适当延长固体熔化时间，便于观察现象和记录数据C．它适用于一切固体的熔化实验D．在组装此实验时应该自下往上比较恰当考点：熔化和凝固的探究实验．专题：探究型实验综合题．分析：（1）在探究“固体的熔化规律”实验时，由于酒精灯和温度计的使用规则，要按照从下往上的顺序进行组装；（2）在加热固态物质时，为了使其受热均匀，温度上升慢，便于观察现象和测量温度，常采用水浴法或空气浴法．解答：解：A、水浴法可以使被研究的物体均匀受热，A说法正确；B、通过加热水来加热固体，比用酒精灯直接加热，温度变化更慢，便于观察现象和记录数据，B说法正确；C、运用水浴法，适合熔点低于水的沸点的固体，若固体物质的熔点太高不能用水浴法；若固体物质的熔点较低，则可直接应用空气浴，所以C说法错误；D、要使用酒精灯的外焰加热，温度计的玻璃泡要完全浸入被测物体，所以在组装此实验时应该自下往上比较恰当，D说法正确．故选C．点评：空气浴或水浴法是加热固体物质经常使用的方法，这样可以使固体物质均匀受热，且便于观察现象和记录数据，在组装实验器材时要采用从下向上的方法．2．如图是“探究某物质熔化和凝固规律”的实验图象，下列说法正确的是（）A．在EF段，该物质吸热B．在BC段，该物质不吸热C．该物质凝固过程持续了5min D．该物质凝固点是45℃考点：熔化和凝固的探究实验．专题：温度计、熔化和凝固．分析：（1）熔化和凝固图象的横坐标表示时间，纵坐标表示温度，而图中温度不变的阶段就是熔化或凝固过程．（2）晶体在熔化或凝固时的温度是熔点或凝固点．晶体在熔化过程或凝固过程中处于固液共存态．解答：解：A、读图可知，EF段是该物质的凝固过程，此过程放出热量．故A错误．B、读图可知，在BC段是物质的熔化过程，此过程不断吸热，但温度不变，故B错误．C、读图可知，EF段是该物质的凝固过程，在t=12min时该物质开始凝固，到第15min凝固完成，共用时3min，故C错误．D、该物质凝固时对应的温度是45℃，凝固点为45℃，故D正确．故选D．点评：本题考查的是对熔化和凝固图象的理解，根据图象分辨晶体和非晶体，并能分析出各自在熔化过程中的特点是解决该题的关键．中考对这个知识点的要求是比较高的．3．图中有两套完全相同的（如图甲所示）加热装置，这两套装置的试管中分别装有适量的M固体和N固体，它们的加热时间﹣﹣温度曲线如图乙所示（M为实线，N为虚线），在35min内M物质从固态熔化成了液态，N物质始终是固体，则下列说法正确的是（）A．由图乙知，M、N肯定都是晶体B．这种加热方法一般称为“水浴法”，其优点是使被加热物质受热较均匀C．由图乙知，M、N肯定都是非晶体D．有图乙知，M肯定是晶体，N肯定是非晶体考点：熔化和凝固的探究实验．专题：实验题；探究型实验综合题．分析：（1）探究晶体和非晶体的熔化和凝固实验时，一般都采用水浴法，物体的温度变化比较均匀，并且变化比较慢，便于记录实验温度．（2）从图象中辨别晶体与非晶体主要看这种物质是否有一定的熔点，即有一段时间这种物质吸热，但温度不升高，而此时就是这种物质熔化的过程．解答：解：读图可知，M有一段这种物质吸热，但温度不再升高，说明此时物质达到了熔点，正在熔化，因此这种物质属于晶体，但在35min内N物质始终是固体，不能由此确定N是晶体还是非晶体，故A、C、D错误；将装有固体的试管放入水中加热，这是水浴法，采用水浴法，温度变化比较均匀，并且变化比较慢，便于记录实验温度，缺点是加热温度一般不会超过100℃故B正确．故选：B．点评：读物质熔化的图象时，关键是要从曲线变化中判断物质是否有一定的熔点，从而确定是否属于晶体，再明确不同时间段时物质所处的状态．4．小明猜想水中加入别的物质后，一定会对水的凝固点产生影响，为了验证这一猜想，他将一些盐放入水中，并把盐水用容器盛好放入冰箱，研究盐水的凝固过程．每隔一定时间，小明就观察盐水状态、测出温度，并将凝固过程记录的温度数据画成了凝固图象如图甲所示．如果将一个装有冰水混合物的试管放入正在熔化的盐冰水混合物中如图乙所示，试管中冰水混合物中的冰会（）A．变多B．变少C．不变D．无法判断考点：熔化和凝固的探究实验．专题：温度计、熔化和凝固．分析：根据晶体凝固的条件可知：冰水混合物会向盐冰水混合物放热，由此确定冰水混合物中的水会有部分结冰，则可判断冰的变化．解答：解：∵冰水混合物的温度是0℃，而盐冰水混合物的温度是﹣2℃；∴冰水混合物会向盐冰水混合物放热；∴冰水混合物中的水会达到凝固结冰的条件，∴冰水混合物中的冰会变多．故选A点评：解决此题的根据是要读懂晶体凝固的图象，特别是要弄明白究竟哪段是凝固过程．5．在探究“固体熔化时温度变化的规律”实验中，小明使用的实验装置如图所示，根据实验作出的“温度﹣﹣时间”图象如图所示，关于该实验中的一些分析，不正确的是（）A．从图象上看，这种固体是晶体，熔点是48℃B．从装置图上看，把固体放在试管中，利用水浴法加热时为了使固体受热均匀C．酒精的热值为q=3×107J/kg，整个实验过程共消耗10g的酒精，放出的热量定是3×105JD．从图象上看，BC段表示温度不变，可以得出初步结论：晶体熔化过程中温度不变考点：熔化和凝固的探究实验．专题：温度计、熔化和凝固．分析：（1）知道晶体和非晶体在熔化过程中的区别．晶体在熔化过程中温度保持不变，非晶体在熔化过程中温度不断升高．（2）知道为了使试管中的固体均匀受热，将试管放入水中进行水浴法加热．（3）1kg某种燃料完全燃烧时放出的热量叫做这种燃料的热值．（4）要解决此题主要掌握晶体熔化的特点：吸热但温度保持不变；知道熔点的概念：晶体熔化时的温度叫做熔点．解答：解：A、从图象上看，这种固体有一定的熔化温度，保持在48℃不变，所以它是晶体，熔点是48℃，故A选项正确；B、从装置图上看，把固体放在试管中，利用水浴法加热时为了使固体受热均匀，故B正确；C、酒精的热值为q=3×107J/kg，整个实验过程共消耗10g的酒精，酒精在完全燃烧时放出的热量Q=mq=0.01kg×3×107J/kg=3×105J，如果酒精没有完全燃烧，放出的热量就不是这些，故C错误；D、从图象上看，BC段是晶体的熔化过程，晶体在熔化过程中温度保持不变，故D正确．故选C点评：此题通过实验考查了对图象的分析和处理能力和对晶体在熔化过程中的特点的了解和掌握．注意实验中使固体均匀受热的方法，同时要掌握晶体和非晶体在熔化过程中的区别．6．装水的密闭小瓶放在大烧杯里的水中间，把烧杯放在电冰箱的冷冻室内，过一段时间取出烧杯，发现烧杯中有一半的水结成了冰，此时小瓶中的水（）A．只有表面的水结冰B．有一半的水结成冰C．都没结冰D．都已结冰考点：熔化和凝固的探究实验．专题：定性思想．分析：水是有一定凝固点的，温度降至0℃时才会凝固，在凝固的同时，水要向外放热．因此，烧杯中的水能否结冰取决于它的温度能否降至凝固点和是否能继续向外放热．解答：解：烧杯里是冰水混合物，温度为零度．要让小瓶里的水结冰，小瓶里的水在达到零度后还必须被吸收掉凝固所需放出的热量，既然小瓶外面的水也是零度，小瓶就不会把热量传给外面，所以不结冰．故选C．点评：搞清凝固放热这一点非常关键，同时还要了解，热量要想顺利传递，必须有一定的温度差才行．二．填空题（共14小题）7．小明利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数，并观察物质的状态．（l）应选用颗粒较小（选填“较大”或“较小”）的冰块做实验．（2）图乙是他根据记录的数据绘制的“温度一时间”图象．由图象可知：冰属于晶体（选填“晶体”或“非晶体”），这样判断的依据是冰熔化过程中，温度不变．（3）图乙中第3min时，物质处于固态．（4）图乙中，物体在A点时具有的内能小于（选填“大于”、“小于”或“等于”）在B点时的内能．考点：熔化和凝固的探究实验．专题：探究型实验综合题．分析：（1）较小的冰块比较大的冰块受热均匀；（2）掌握晶体在熔化过程中的特点：吸热但温度保持不变．（3）知道晶体在熔化前为固态；熔化过程为固液共存态；熔化完后为液态．（4）根据晶体在熔化过程中，不断吸收热量，温度保持不变，内能增大．解答：解：（1）应选用较小颗粒的冰块做实验，较小的冰块受热均匀；（2）由图象知，冰在熔化过程中温度保持不变，所以冰是晶体；（3）由图象知，图乙中第3min时，物质处于固态；（4）不断吸热，内能增加，温度不变，故物体在A点时具有的内能小于在B点时的内能；故答案为：（1）较小；（2）晶体；冰熔化过程中，温度不变；（3）固；（4）小于．点评：此题考查了对冰的熔化图象的分析，要掌握晶体熔化过程中的特点；晶体与非晶体最大的区别就是看是否有一定的熔点，从图象上分辨，最大的不同就是晶体有一段时间只吸热而温度不变，我们应该学会区分．8．某同学在做“研究海波熔化”的实验．（1）他用温度计测量海波在加热过程中的温度时，主要步骤有：A．将温度计的玻璃泡与海波充分接触，不要碰到容器底或容器壁B．了解海波熔化时的温度，选择一支量程合适的温度计C．读取温度计读数时，温度计玻璃泡仍和海波接触D．观察温度计的量程和分度值上述步骤合理的顺序是BDAC（只填写序号）．时海波处于固液共存状态．（2）图甲是海波温度随时间变化的图象，当t时=10min（3）图乙所示温度计显示的是海波某时刻的温度，它的示数是36℃．考点：熔化和凝固的探究实验．专题：应用题；探究型实验综合题．分析：（1）温度计的使用方法是：①估计被测温度，选用量程合适的温度计；②观察温度计的量程和分度值，以便测量时正确读数；③将温度计的玻璃泡与被测物体充分接触，不要碰到容器底或容器壁；④读数时，温度计玻璃泡仍留在被测物体中．（2）晶体在熔化前为固态，熔化过程中为固液混合态，完全熔化后为液态；（3）由图可知，温度计的最小分度值是1℃．解答：解：（1）由温度计的使用方法可知，上述步骤合理的顺序是：B．了解海波熔化时的温度，选择一支量程合适的温度计；D．观察温度计的量程和分度值；A．将温度计的玻璃泡与海波充分接触，不要碰到容器底或容器壁；C．读取温度计读数时，温度计玻璃泡仍和海波接触．（2）由图可知，t=10min时海波还没有熔化完，所以海波处于固液共存状态；（3）此时温度计的分度值是1℃，故温度计的示数是30℃+6℃=36℃；故答案为：（1）BDAC；（2）固液共存；（3）36℃．点评：正确掌握温度计的使用方法和读数，是解决此类问题的关键．9．在做“海波熔化”的实验时，他们采用如图甲的实验装置．将装有海波的大试管放入上面实验的沸水中并取走酒精灯，温度计A和B分别测量海波和烧杯中热水的温度．根据两个温度计的示数，绘制出了海波和热水的温度随时间变化的图象（如图乙）．由图象可知，在第7min时，大试管内的海波处于固液共存态（选填“固态”、“液态”或“固液共存态”）．第10min后，海波的熔化将停止（选填“继续”或“停止”）．考点：熔化和凝固的探究实验．。
中考物理《电与磁——实验探究》专项练习题及答案
中考物理《电与磁——实验探究》专项练习题及答案一．实验探究题（共15小题）1．如图所示是“探究影响通电螺线管磁性强弱的因素”的实验装置。
（1）正确连接好电路，闭合开关，调节滑片位置，电流表的指针如图所示，则电流表的示数为A，此时通电螺线管的下端是（选填“N”或“S”）极。
（2）下列操作不能改变通电螺线管磁性强弱的是（选填字母）。
A.抽去铁芯B.电源两极对调C.减少线圈的匝数2．在“探究通电螺线管外部磁场的分布”的实验中：（1）开关闭合后，小磁针的指向如图所示，说明通电螺线管外部的磁场与磁体的磁场相似；图中螺线管的端是N极，电源的端是正极。
（2）将电源正、负极对调，小磁针的指向改变了，说明通电螺线管的磁场方向与方向有关。
（3）为了增强通电螺线管的磁场，可采取的有效措施是。
（答一条即可）3．“研究电磁感应现象”的实验装置如图。
（1）实验中通过观察来判断电路中是否有感应电流。
（2）使导体AB在蹄形磁体中上下竖直运动，灵敏电流计指针偏转；使导体AB斜向上或斜向下运动，灵敏电流计指针偏转。
（3）分析可得电路中产生感应电流的一个条件：导体AB在磁场中做运动。
（4）实验中能转化为了电能。
（5）若将此装置中灵敏电流计换成，可进一步探究电动机的工作原理。
4．小宇同学参加了学校'研究性学习小组”，探究了“磁体的磁性强弱是否与温度有关”的课题。
实验步骤如下：将一条形磁铁的一端固定在铁架台上，另一端吸有一些小铁钉，用酒精灯给磁铁加热，如图甲所示。
经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。
（1）小宇的实验可以得出结论：温度越高，磁体的磁性越。
（2）根据这一结论，他设计了如图乙所示的温度报警器，工作原理为：当温度逐渐升高时，磁铁的减弱直至消失，无法（填“排斥”或“吸引”）弹簧开关，弹簧恢复原状，电路接通，电铃报警。
（3）为了设定具体的报警温度，他进一步设计了如图丙所示的温度报警器，当达到报警温度时，电磁铁（选填“有”或“无”）磁性，工作电路接通，电铃响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中考物理实验探究题专题训练
班级：姓名：座号：
1、如图所示是某同学探究牛顿第一定律的实验方案，试回答下列问题：
（1）实验时，为了使小车在水平面上开始运动时，具有相同的速度，采取的措施是：；（2）小车在水平轨道上滑行时，受到的力一共有个，分别是。
（3）表面最粗糙，小车在表面上滑行的距离最远；
（4）由实验结果可推出：若运动物体不受力的作用，它将做运动。
2、在探究“平面镜成像的特点”的实验中：
（1）用透明玻璃板代替平面镜进行实验的好处是确定像的位置。
为了比较像与物的大小关系，还要在玻璃板的后面放一支没有点燃的
蜡烛B，如图2所示，对蜡烛A和B的要求是；要确
定像与物的位置关系，还需要的测量工具是。
（2）在确定蜡烛的像的位置时，眼睛应在（选填“A”或“B”）侧观察；
王刚同学无论怎样移动蜡烛B，都不能与蜡烛A的像完全重合，原因可能
是。
（3）为便于观察，该实验最好在（填“较亮”或“较暗”）环境进行。
（4）将蜡烛逐渐靠近玻璃板时，像的大小（填“变大”、“变小”或“不变”）。
（5）移开蜡烛B，用白纸做屏幕放在该位置，直接观察屏幕，不能看到A蜡烛的像，这说明平面镜所成的像是（选填“实”或“虚”）像。
3、小丽在探究凸透镜成像规律时，使用的透镜焦距为10cm，它们把蜡烛和凸透镜分别放在如图所示位置，
然后调节光屏至合适的位置，则显示一个倒立（填“放大”或“缩小”）的像，像的位置在60cm 刻度处的侧（填“左”或“右”），在照相机和投影仪中，成像原理与此类似的是。
4、如右图所示，小明是在探究“杠杆的平衡条件”实验。
（1）实验前，当杠杆右端下沉时，应把杠杆两端的平衡
螺母向（选填“左”或“右”）调节，使杠杆
在不挂钩码时，保持并静止，达到平衡状态。
这样做的好处是：。
（2）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好在原位置平衡。
于是小明便得出了杠杆的平衡条为：他这样得出的结论是否合理？；为什
图2
5、在探究“影响滑轮组机械效率的因素”实验中，某同学用同一滑轮组分别做了三次实验，如图所示。
实验数据记录如下：
(1)编号①处数据应为___________，编号②数据应为__________。
（保留一位小数）
(2)分析以上实验数据可以得出如下结论：同一滑轮组的机械效率主要与__________有关。
6、如图所示是某实验小学的同学们在探究“斜面的机械效率”实验时。
用弹簧测力计沿斜面匀速向上拉动物块，收集了下表中的实验数据。
（1）分析表中的数据可得出：在其它条件一定时，斜面越缓越 力（选填“省”或“费”）；斜面越
陡，机械效率越 （选填“高”或“低”）。
（2）当用弹簧测力计沿斜面匀速向上拉动物块时，物块所受的拉力 物块所受的摩擦力（选填“大
于”、“小于”或“等于”）
7、图5甲是探究“水的沸腾”的实验装置。
当水温上升到90℃时，每隔1min 记录一次温度计的示数，直到水沸腾5min 后停止记录。
（1）实验时，老师让同学们在烧杯上盖上硬纸板，这样做的目的是 。
（2）图甲中温度计的示数为 ℃。
图乙中，表示水在沸腾时的现象是其中的 图。
（3）根据实验数据，作出了水的温度随时间变化的图像，如图丙所示。
由图像可知，在当时条件下，
水的沸点是 ℃，由此大家判断可能是当时的大气压 （选填“高于”、“等于”或“低于”）标准大气压。
（4）水在沸腾过程中，需要 （选填“吸收”或“放出”）热量，温度 （选填“升高”、“不变”
或“降低”）
（5）水在沸腾时，杯口附近出现大量“白气”。
“白气”是水蒸气遇冷 （填物态变化名称）形成的。
实验 次数 斜面的倾斜程度 物块重力G/N 斜面高度h/m 拉力 F/N 斜面长度S 机械效率1 较缓 5 0.2 2.4 1 41.7%
2 较陡 5 0.5 3.2 1 78.1%
3 最陡 5 0.7 4.3 1 81.4%
8、为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。
实验数据记录如下表：
（1）在设计实验方案时，需要确定以下控制的变量，你认为其中多余的是（）
A．采用完全相同的加热方式 B．酒精灯里所加酒精量相同
C．取相同质量的水和另一种液体 D．盛放水和另一种液体的容器相同
（2）实验中，记录加热时间的目的是：。
（3）从表中数据可知，水和食用油的质量相同，加热结束时，食用油的温度比水温度（选填“高”或“低”）。
（4）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量（选填“大于”或“小于”或“等于”）食用油吸收的热量。
（5）实验表明，（选填“水”或“食用油”）吸热的能力更强。
9、如右图所示，是某学习小组设计的探究“电磁铁磁性强弱”的实验电路图。
（1）图中滑动变阻器的作用是，要判断电磁铁的磁性
强弱，可以观察来确定。
（2）比较实验中的电磁铁甲和乙可以得出的结论是：
在电磁铁中电流一定时，。
（3）下面例子没有利用电磁铁工作的是（）
A．电磁继电器B．电磁起重机 C．电话D．磁卡
（4）在图中，电磁铁甲的上端是极（选填“N”或“S”）。
（5）若让钉尖再多吸一些大头针，滑动变阻器的滑片P应向端移动。
（选填“左、右”）
10、如图18所示是甲小组选用上述一些器材测量金属块的密度，步骤是：
①在量筒中倒入20mL水；
②把金属块浸没在量筒的水中，如图18甲所示，此时液面示数为mL；
③把天平放在水平桌面上，如图18乙所示，接下来的操作是：
a．先将游码归零，再向（填“左”或“右”）调节平衡螺母，使天平平衡；
b．在左盘放金属块，向右盘加减砝码并移动游码使天平重新平衡，如图18丙所示，金属块的质量为m = g。
④计算金属块的密度是 kg/m3。
该实验所测密度与金属块实际的密度相比较（填“偏大”或“偏小”）。
物质质量/初始温度加热时间/mi最后温度
水60 20 6 45
食用60 20 6 68
11
、下表是小华在探究“重力的大小跟什么因素有关”实验中得到的实验数据。
测量对象质量m/kg 重力G/N 比值g/N
·kg－1
物体1 0.1 0.98 9.8
物体2 0.2 1.96 9.8
物体3 0.3 2.94 9.8
（1）实验中，需要的测量工具是和。
（2）分析表中数据，可以得出的结论是：。
（3）在通常情况下，我们将g值取为9.8N/kg。
但经过精确测量，发现在某些不同的地理位置，g值存在着微小差异。
下表列出了一些城市和地区的g值大小。
地点赤道广州武汉上海北京纽约莫斯科北极
g值大小9.780 9.788 9.794 9.794 9.801 9.803 9.816 9.832
地理纬度0°23°06′30°33′31°12′39°56′40°40′ 55°90°
根据表中提供的信息，回答下列问题：
①g值相同的城市是：。
②造成g值不同的原因可能是：。
12、如图28所示，在探究“影响液体内部压强大小的因素“实验中：
（1）如图甲用手按压强计的橡皮膜，U型管内水面出现高度差；将橡皮膜放入酒精中，U型管内水面也出现高度差，这说明；这种研究问题的方法是法；
（2）若在使用压强计前发现U型管中有高度差，通过方法可以进行调节（选填序号）。
①从U型管内向外倒出适量水；②拆除软管重新安装；③向U型管内加适量水；
（3）比较乙、丙实验可知，液体内部压强与液体的有关；比较丙、丁实验可知，液体内部压强与液体的有关。
以上这种研究方法在科学探究中属于法。
13、如下图所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图。
(1)对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来。
(2)实验操作中如果出现：电流表示数较大，电压表示数为0的现象。
可能是（）
A．电流表的正负接线柱接反 B．电压表的量程选小了
C．电阻R x发生了短路 D．把滑动变阻器下端两接线柱连入电路（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数 (填“变大”、“变小”或“不变”)。
X。
