停车场车牌识别系统的大致组成
车牌识别有哪些构成
⻋车牌识别有哪些优势【科普】智能停⻋车场系统是基于现代化电⼦子与信息技术，在停⻋车区域的出⼊入⼝口处安装⾃自动号牌识别停⻋车场设备，通过⻋车牌识别来对出⼊入此区域的⻋车辆⻋车牌实施识别/判断、准⼊入/拒绝、引导、记录、收费、放⾏行行等智能管理理，其⽬目的是控制和统计⻋车辆的出⼊入。
记录所有详细资料料并⾃自动计算收费⾦金金额，实现对场内⻋车辆与收费的安全管理理。
总体共分为停⻋车场硬件系统和停⻋车场管理理系统两⼤大模块。
统管着⻋车辆停放，是影响城市内部联系的重要因素之⼀一。
智能停⻋车场基本组成系统及设备：⻋车位显示系统、管理理软件系统、防盗系统、监视系统、⻋车牌识别系统、出⼝口控制器器、地感线圈、⾃自动道闸、⻋车辆感应器器、通讯适配器器、传输设备等。
下⾯面简述各个基本功能：⼀一.⻋车位显示系统⻋车位显示系统由⻋车位检测器器，⻋车位显示屏，⻋车场显示灯，⻋车位提示灯，信号处理理器器组成。
在每个⻋车位设置⼀一个检测器器，通过信号处理理器器传⼊入管理理软件系统后，⻋车位显示屏将显示当前的最佳停⻋车⻋车位给司机，⻋车位提示灯开启并闪亮，引导司机停⻋车。
若⻋车库内已⽆无⻋车位使⽤用，则⻋车位显示屏显示没有空余⻋车位，不不再让场外的⻋车辆进场。
⼆二.管理理软件系统处理理并记录⻋车辆⻋车牌、停⻋车时⻓长、收费计算、停⻋车库⻋车位、⻋车辆图像信息、停⻋车位周转率、平均存取⻋车时间等资料料并提供各种停⻋车场相关的数据报表。
三.防盗系统对⻋车位加装⼀一套⾼高码位遥控器器与⻋车位检测器器并⾏行行⼯工作，⻋车位检测器器同时具有看⻋车功能。
当司机进库停⻋车后，操作遥控器器给⻋车辆上锁；当司机准备出库取⻋车时，操作遥控器器给⻋车辆解锁。
若⽆无解锁取⻋车，则报警系统⼯工作并联动监视系统动作，可有效防⽌止⻋车辆被盗。
四.监视系统监视系统由摄像机、控制器器、监视器器、录像机组成。
在控制器器控制下，摄像机间断式地对汽⻋车道进⾏行行摄像并把信号送⾄至监视器器，⼈人⼯工监视⻋车道⻋车辆运⾏行行情况；同时录像机在⼯工作记录⻋车辆运⾏行行信息。
车牌识别系统
一、车牌识别出入口管理系统设计1.1系统简介停车场基于车牌识别管理模式的系统，设备一般包括车牌识别专用摄像机、车牌识别器、信息显示屏、自助缴费终端、电动道闸、图像对比和车牌识别系统、计算机等。
为了满足客户不同管理需求，各个设备可以灵活组合。
在本项目中，系统需要对临时用户、固定用户进行实时管理，对其出入的时间、车牌号、图像进行严格记录、识别和登记，并按照停车时间和计费规则对各种车辆进行收费，并防止车辆丢失。
智能车牌识别收费管理系统系统图主要功能：●车牌识别比对功能，防止车辆被盗●语音提示，人性化操作提示●支持灵活费率设定，不限时段，多种设定。
●支持车牌识别缴费功能，免除临租卡的发放，提高通行速度●多进多出联网系统管理，支持出入口嵌套管理功能●异常情况处理，满足消费报警、应急手动等●支持51park网站的车位查询和预定功能，利于数据集中、管理集中1.2其他子系统介绍●一卡通支付、手机支付：用一卡通、手机支付缴停车费，替代临租卡，刷卡付费一次完成，还可自助缴费。
●ETC缴费利用ETC有源卡，读卡距离6－10米，可不停车通过，提高通行效率，减少出入口数量。
●车牌识别，集中收费利用车牌识别技术，获取车牌号码，替代临租卡的发放，驾车者在收费处输入车牌号就可缴费，提高了效率。
●无人职守自助缴费驾车者自己在终端上输入车牌号码，调取入场记录，用一卡通、手机、信用卡等方式自助付费，提高了服务水准。
●折扣机，积分扣缴对在商场酒店消费的客户，通过折扣机减免停车费，可用消费积分抵车费，吸引有效用户，提高商场收入。
●车位查询和预定（配合51park网站）通过无线网络，自动上报停车场的空车位、收费价格等信息，供51park网站的客户查询和预定，预定信息从51park网站下传到收费系统，并自动处理。
1.3停车管理系统出入口设置在停车场入口处设置车牌识别摄像机、LED显示屏（带语音）、自动道闸、地感线圈等。
设备位置如图所示：车辆入口管理设备示意图在停车场的出口处设置摄像机、LED显示屏（带语音）、自动道闸、地感线圈、岗亭、计算机等。
车牌识别系统的设计说明
车牌识别系统的设计说明设计说明：车牌识别系统一、引言车牌识别系统是一种能够自动识别车辆车牌号码并进行处理的技术系统。
它可以应用于车辆管理、交通监控、智能停车场等领域，具有识别速度快、准确率高等优点。
本文将对车牌识别系统的设计进行说明，包括系统架构、核心算法、数据处理流程、性能评估等方面。
二、系统架构1.图像采集模块：负责从摄像头或者其他设备中获取车辆图像或视频流。
2.图像预处理模块：对获取的图像进行处理，包括图像增强、去噪、尺寸归一化等。
3.车牌定位模块：通过图像处理算法对车辆图像进行处理，从而定位出图像中的车牌位置。
4.字符分割模块：将定位出的车牌图像进行分割，得到每个字符图像。
5.字符识别模块：对分割出的字符图像进行识别，得到车牌号码。
6.数据处理模块：对识别出的车牌号码进行处理，可以存储到数据库或者进行其他后续处理。
三、核心算法1.车牌定位算法：车牌定位是整个识别过程的关键步骤，常用的方法包括颜色定位、形状定位以及混合定位等。
其中，颜色定位使用颜色特征区分车牌与背景，形状定位使用形状特征匹配车牌区域，混合定位则是结合颜色和形状特征进行定位。
2.字符分割算法：字符分割是将车牌图像中的字符区域分割出来的过程，常用的方法包括垂直边缘检测、投影法、连通区域划分等。
这些方法可以通过对像素点进行分析，确定字符之间的间隔和边界，实现字符的准确分割。
3.字符识别算法：字符识别是根据字符图像的特征进行匹配与识别的过程，常用的方法包括模板匹配、神经网络、支持向量机等。
这些方法可以通过建立字符特征库，并将输入的字符图像与特征库进行比对，从而获得识别结果。
四、数据处理流程1.图像采集：从摄像头或者其他设备中获取车辆图像或视频流。
2.图像预处理：对获取的图像进行处理，包括图像增强、去噪、尺寸归一化等。
3.车牌定位：通过图像处理算法对车辆图像进行处理，从而定位出图像中的车牌位置。
4.字符分割：将定位出的车牌图像进行分割，得到每个字符图像。
车牌识别系统日常知识
车牌识别系统日常知识车牌识别系统日常知识一、车牌识别系统前端设备1、识别相机2、显示屏3、道闸4、补光灯5、车检器6、立柱7、地感线圈注：标准车牌识别系统一进一出配置是：2个识别相机、2个显示屏、2个道闸、2个补光灯、2个车检器、2个地感线圈、2个立柱、一套软件、一个加密狗。
二、道闸的分类1、标准道闸（起杆速度为固定6秒的道闸为标准道闸，有的厂家是5秒）杆子配置：直杆最长不能超过6米，最好5米以内，栅栏杆最长不要超过4米，折叠杆按现场尺寸定制。
2、变频道闸（起杆速度从1-10秒可调节的道闸为变频道闸）杆子配置：直杆最长不能超过6米，最好5米以内，栅栏杆最长不要超过4米，折叠杆按现场尺寸定制。
3、高速道闸（起杆速度在1-2秒以内的道闸为高速道闸）杆子配置：杆子固定是圆杆3.5米以内4、广告道闸（道闸机身有较大的LED显示屏及带有转页广告杆）杆子配置：翻转百叶广告杆5、空降道闸（机身带有两个电机可以起降厚重栅栏杆的道闸，因为栅栏杆比较厚重，像是一个栅栏门，这个门是由空而降故而被称为空降道闸）杆子配置：厚重栅栏杆注：道闸分左固定右开和右固定左开，道闸固定在车道左边朝右起杆叫左固定右开，道闸固定在车道右边朝左起杆叫右固定左开。
三、显示屏1、两行屏：显示两排文字内容的屏幕2、四行屏：显示四排文字内容的屏幕3、不管是两行屏还是四行屏都分单色显示屏和双色显示屏4、LED显示屏：常规的LED灯珠显示屏，一般只能显示1-3个颜色红、绿、蓝5、LCD显示屏：可以彩色显示屏的显示屏，一般用在需要通过显示屏显示收费二维码并识别二维码的系统需要配置LCD显示屏。
四、车牌识别相机1、分辨率：130万，200万，2、算法厂家：臻识、华夏、千熠。
停车场系统识别车牌识别原理
停车场系统识别车牌识别原理
停车场系统的车牌识别原理主要包括以下几个步骤：
1. 图像采集：通过安装在停车场入口或出口处的摄像头，对车辆进出的图像进行实时采集。
2. 图像预处理：对采集到的图像进行处理，包括图像的旋转、裁剪、去噪等操作，以便提高后续车牌字符的识别准确率。
3. 车牌定位：通过图像处理技术，识别图像中的车牌位置，并将车牌区域进行标记或框出。
4. 字符分割：对车牌区域进行字符分割，将每个字符分隔开来，便于后续的字符识别。
5. 字符识别：将分割好的字符送入字符识别引擎中，进行字符识别。
常用的识别方法有基于模板匹配、神经网络、支持向量机等。
6. 车牌识别：将识别出的字符组合起来，得到完整的车牌号码。
需要注意的是，车牌识别的准确率受到诸多因素的影响，如光照条件、天气情况、车牌遮挡等。
为提高准确率，还可以采用一些增强技术，如多通道图像融合、自适应阈值等。

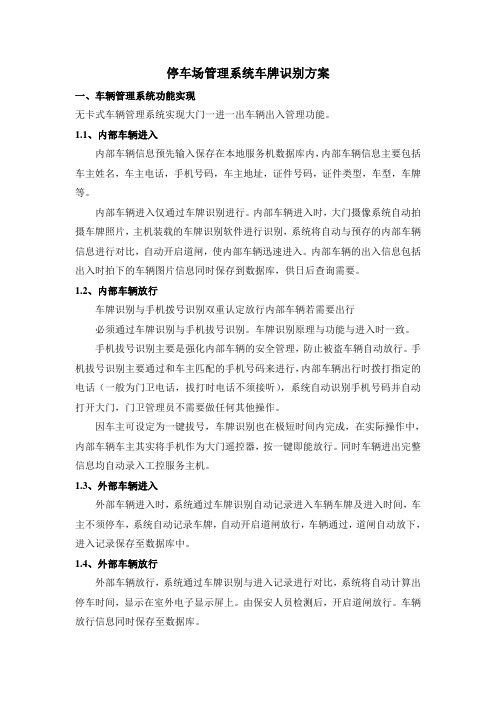

停车场管理系统车牌识别方案
停车场管理系统车牌识别方案一、车辆管理系统功能实现无卡式车辆管理系统实现大门一进一出车辆出入管理功能。
1.1、内部车辆进入内部车辆信息预先输入保存在本地服务机数据库内，内部车辆信息主要包括车主姓名，车主电话，手机号码，车主地址，证件号码，证件类型，车型，车牌等。
内部车辆进入仅通过车牌识别进行。
内部车辆进入时，大门摄像系统自动拍摄车牌照片，主机装载的车牌识别软件进行识别，系统将自动与预存的内部车辆信息进行对比，自动开启道闸，使内部车辆迅速进入。
内部车辆的出入信息包括出入时拍下的车辆图片信息同时保存到数据库，供日后查询需要。
1.2、内部车辆放行车牌识别与手机拨号识别双重认定放行内部车辆若需要出行必须通过车牌识别与手机拔号识别。
车牌识别原理与功能与进入时一致。
手机拔号识别主要是强化内部车辆的安全管理，防止被盗车辆自动放行。
手机拔号识别主要通过和车主匹配的手机号码来进行，内部车辆出行时拨打指定的电话（一般为门卫电话，拔打时电话不须接听），系统自动识别手机号码并自动打开大门，门卫管理员不需要做任何其他操作。
因车主可设定为一键拔号，车牌识别也在极短时间内完成，在实际操作中，内部车辆车主其实将手机作为大门遥控器，按一键即能放行。
同时车辆进出完整信息均自动录入工控服务主机。
1.3、外部车辆进入外部车辆进入时，系统通过车牌识别自动记录进入车辆车牌及进入时间，车主不须停车，系统自动记录车牌，自动开启道闸放行，车辆通过，道闸自动放下，进入记录保存至数据库中。
1.4、外部车辆放行外部车辆放行，系统通过车牌识别与进入记录进行对比，系统将自动计算出停车时间，显示在室外电子显示屏上。
由保安人员检测后，开启道闸放行。
车辆放行信息同时保存至数据库。
将车主车牌号码和手机号码绑定在无卡式车辆管理数据库中，发挥手机号码唯一性和电话来电显示的特点（电话不需要接通，不产生费用）。
手机号码与车牌一致时方可放行，否则不予放行，达到对进出车辆和驾驶员的双重有效管理（为方便车主使用，车主可以上车时预先拨号，预先拨号的时间可随意设置，车主不必到道闸前再拨号）。
无人值守的路边停车场车牌识别系统方案
无人值守的路边停车场车牌识别系统方案要建设无人值守的路边停车场车牌识别系统，应具有硬件设备与软件系统，现简介如下：一、硬件设备:硬件设备主要包括：1、摄像机：用于拍摄停车场内的车辆。
建议使用高清、低照度、宽动态的摄像机，以确保在各种光线条件下都能获得清晰的车辆和车牌图像。
2、存储设备：用于存储拍摄的车辆图像和视频。
可以选择NVR（网络视频录像机）来存储录像，并配置足够的硬盘空间。
3、车牌识别系统:使用先进的车牌识别技术，例如深度学习模型，来实时处理摄像机捕获的图像，自动识别车牌号码。
当车辆进入摄像机的监控范围时，系统会自动捕获图像，并实时识别车牌号码。
二、软件系统:开发一个软件系统，用于集成车牌识别技术、数据库管理和网络通信。
软件系统需要具备以下功能：1、实时车牌识别：处理摄像机传来的图像，识别车牌号码。
2、数据库管理：存储和查询车辆信息，包括车牌号码、车辆类型、停车时间等。
3、网络通信：与停车场的支付系统或其他管理系统进行数据交互，实现自动计费、车辆进出记录等功能。
4、自动计费和通知系统：当车辆离开停车场时，系统自动识别车牌号码，根据停车时间和预设的费率计算费用。
通过支付系统自动收取停车费用，支持多种支付方式，如在线支付、移动支付等。
系统还可以发送通知，例如车辆停车时间过长提醒、欠费通知等。
5、安全和隐私保护：确保存储在数据库中的车辆信息和图像的安全性，防止未经授权的访问和数据泄露。
对监控视频进行加密处理，确保只有授权人员才能访问。
6、用户界面：开发一个用户友好的界面，允许管理员远程监控和管理停车场。
界面应包括实时监控、停车位状态、停车记录、费用统计等功能。
7、其他功能：支持多车位监控：通过配置多个摄像机或使用鱼眼镜头，可以实现一个摄像机同时监控多个车位的功能。
8、车辆进出记录：自动记录车辆的进出时间，提供统计数据以帮助优化停车场的使用。
异常检测：通过分析摄像机捕获的图像和视频，检测异常情况，如非法停车、车辆碰撞等。
停车场识别车牌的原理
停车场识别车牌的原理停车场识别车牌是利用计算机视觉技术和图像处理算法来实现的。
下面我们将从图像采集、车牌定位、字符分割、字符识别、比对入库、匹配查询和通道管理等方面来详细介绍停车场识别车牌的原理。
1.图像采集图像采集是停车场识别车牌的第一步。
通常使用高清晰度的摄像头对停车场中的车辆进行拍摄，并获取车辆的图像信息。
在采集图像时，需要注意摄像头的角度和位置，以确保拍摄到的车牌区域清晰可见。
同时，还需要考虑光照条件、车牌所在位置以及车牌区域的背景等因素。
2.车牌定位车牌定位是在图像中确定车牌区域的位置。
首先，可以利用颜色和形状等特征进行初步筛选，排除与车牌无关的区域。
然后，通过车牌的特定形状和字符布局等特点，对筛选后的区域进行进一步的判断和定位。
在实际应用中，车牌定位的精度会受到多种因素的影响，例如光照条件、车牌污损、字符重叠等，这些问题需要算法进行优化和改进。
3.字符分割字符分割是在定位后的车牌区域中对每个字符进行分割。
由于车牌中的字符排列有一定规律，因此可以利用这个特点进行字符分割。
首先，可以通过垂直投影法等算法，将车牌区域中的字符分割成单个字符的候选区域。
然后，利用字符的宽度、高度、倾斜度等特征进行进一步的筛选和确认，排除干扰项，最终得到准确的字符分割结果。
4.字符识别字符识别是将分割后的字符转换成机器可读的字模，并与已知的车牌号码进行比对。
字符识别通常采用深度学习和神经网络等算法来实现。
在训练阶段，利用大量已知的车牌号码数据集进行训练，让模型学会将字符图像转换为数字。
在识别阶段，将分割后的字符输入到已经训练好的模型中进行预测，得到相应的字符编码，再与数据库中的车牌号码进行比对，判断是否匹配。
5.比对入库比对入库是将识别后的车牌信息与数据库中的信息进行比对，实现车辆入库管理。
通常，将识别的车牌号码与数据库中已有的车牌信息进行比对，如果匹配成功，则将车辆信息添加到停车场管理系统中，实现自动化的车辆入库管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大手控制|引|领|停|车|管|理|新|概|念|
停车场车牌识别系统的大致组成
车牌识别系统使用方便，安装简单，目前已是广泛应用在停车场的一个管理方案。
车牌识别系统一般由智能道闸、车辆检测器、电子显示屏、管理电脑、补光设备、监控摄像机等设备组成，现在我们就以这些设备来给您做个介绍。
1.智能道闸
智能道闸（智能挡车器）的作用相信大家都知道，主要是用来控制管理车辆进出的。
除了这个主要功能，智能道闸还配置了其他功能如防砸功能、自带显示屏等；
2.车辆检测器
车辆检测器在这的主要功能是起到一个防砸车自动落杆的作用，只有车辆离开才落杆，起到保护的作用。
3.电子显示屏
安装在入口，用来显示停车场车位实时状况和车辆信息，如剩余车位等。
4.管理电脑
安装车牌识别系统软件、车辆管理软件，起到控制管理，存储数据的作用。
5.监控摄像机
这个可根据需要有不同的配置，车牌识别摄像机采用高速DSP嵌入式设备，内嵌识别软件包含了视频采集、图像预处理、车牌检测、车牌切分、字符识别、跟踪和比对、图像压缩、数据传输等模块，系统识别速度快，可靠性高。
6.补光设备
消除光线不足对车牌识别率的影响，要根据环境来选配不同强度的补光设备。
