智能大厦弱电系统配电模式初探
论智能建筑及变配电体系
论智能建筑及变配电体系智能建筑（Intelligent Building）是指通过现代化信息技术手段和先进的智能设备，实现建筑自动化、智能化、信息化、节能化、安全化等多种目标的建筑，是当今建筑领域的研究热点之一。
而变配电体系则是智能建筑中至关重要的一环，扮演着重要的角色，本文将围绕“论智能建筑及变配电体系”这一主题展开讨论。
一、智能建筑的定义及特点智能建筑是基于现代信息技术开发而成的、集成了多种智能设备和系统的建筑。
它具有多项先进的特性：1.自适应性：能够及时根据环境条件进行智能调节，以达到最佳的节能效果；2.信息化：通过各种传感器和网络等信息传输设备，实现与外界各种数据的实时同步；3.智能化：通过提高建筑的智能化程度，并优化设计，让建筑自主完成对于温度、湿度、照度等的控制；4.安全保障：为居民创造安全、舒适的居住环境；5.便捷性：提供快速、便捷的交通、通讯等便民服务。
二、智能建筑中的变配电体系变配电体系是智能建筑中不可或缺的重要模块。
它是一个集合了变电、配电、控制、保护等功能于一体的电源管理系统，对建筑电气设备的使用效率和安全都有重要影响。
因此，准确、稳定、安全的电力供给已经成为良好建筑设计的一个重要方面。
智能建筑中的变配电体系有以下几个特点：1.集成性：变配电体系与建筑其它设施连接，不同的设施可以通过变配电体系实现智能化控制和管理。
2.智能化控制：变配电体系可以实现对建筑内的电气设备的精细控制，比如防雷保护、监控、安全保护等等。
3.高效性：变配电体系的电力管理能随时调整，可以及时生产能源，保证适量供应给建筑，有效减少能源的浪费。
4.可靠性：变配电体系可定期维护和升级，避免设备长时间运行造成的损伤，保证系统的正常运行。
三、智能建筑及变配电体系的优势1. 节能：智能建筑可以减少人工干预的对建筑能源的浪费，如照明、空调、通风、供暖等，减少不必要的能源消耗，从而降低能源成本。
同时，智能变配电体系对能源的监测、调度、控制等也与此有关，有助于提高电能利用效率和节约能量。

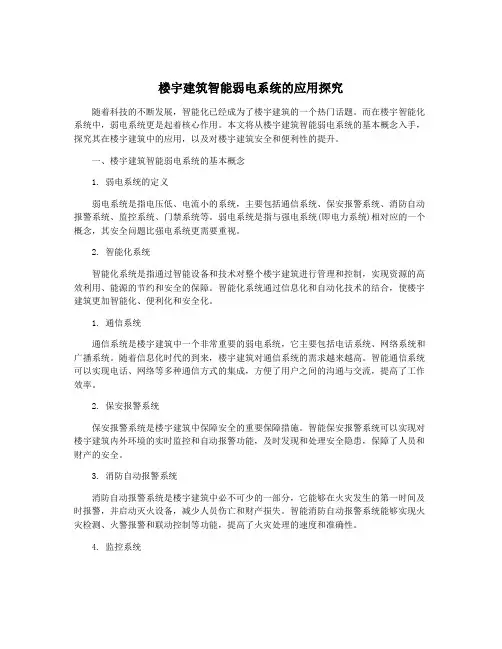

楼宇建筑智能弱电系统的应用探究
楼宇建筑智能弱电系统的应用探究随着科技的不断发展，智能化已经成为了楼宇建筑的一个热门话题。
而在楼宇智能化系统中，弱电系统更是起着核心作用。
本文将从楼宇建筑智能弱电系统的基本概念入手，探究其在楼宇建筑中的应用，以及对楼宇建筑安全和便利性的提升。
一、楼宇建筑智能弱电系统的基本概念1. 弱电系统的定义弱电系统是指电压低、电流小的系统，主要包括通信系统、保安报警系统、消防自动报警系统、监控系统、门禁系统等。
弱电系统是指与强电系统(即电力系统)相对应的一个概念，其安全问题比强电系统更需要重视。
2. 智能化系统智能化系统是指通过智能设备和技术对整个楼宇建筑进行管理和控制，实现资源的高效利用、能源的节约和安全的保障。
智能化系统通过信息化和自动化技术的结合，使楼宇建筑更加智能化、便利化和安全化。
1. 通信系统通信系统是楼宇建筑中一个非常重要的弱电系统，它主要包括电话系统、网络系统和广播系统。
随着信息化时代的到来，楼宇建筑对通信系统的需求越来越高。
智能通信系统可以实现电话、网络等多种通信方式的集成，方便了用户之间的沟通与交流，提高了工作效率。
2. 保安报警系统保安报警系统是楼宇建筑中保障安全的重要保障措施。
智能保安报警系统可以实现对楼宇建筑内外环境的实时监控和自动报警功能，及时发现和处理安全隐患，保障了人员和财产的安全。
3. 消防自动报警系统消防自动报警系统是楼宇建筑中必不可少的一部分，它能够在火灾发生的第一时间及时报警，并启动灭火设备，减少人员伤亡和财产损失。
智能消防自动报警系统能够实现火灾检测、火警报警和联动控制等功能，提高了火灾处理的速度和准确性。
4. 监控系统监控系统是楼宇建筑中用于监视环境和人员活动的系统，通过监控摄像头和相关设备，可以对楼宇建筑的各个角落进行实时监控。
智能监控系统不仅可以实现对摄像头的远程监控和录像存储，还能够实现无人值守的智能分析和报警处理。
5. 门禁系统门禁系统是楼宇建筑中用于控制人员进出的系统，它可以通过卡片、密码、指纹等方式实现对人员身份的识别和控制。
弱电系统技术智能大厦弱电系统工程白皮书
弱电系统技术智能大厦弱电系统工程白皮书引言随着科技的不断发展和智能化的进程，智能大厦作为新型建筑的代表，对弱电系统的要求也越来越高。
本白皮书旨在介绍弱电系统技术在智能大厦工程中的应用，以及相关的设计和实施方案。
背景传统的大厦通常会有电力系统、给排水系统和弱电系统等。
其中，弱电系统是指除了电力和给排水系统之外的低电流、低电压的各类信号传输和控制系统，包括但不限于通信系统、安防系统、楼宇自动化系统和智能家居系统等。
随着科技的进步和社会的发展，对智能大厦的要求也越来越高。
智能大厦需要实现各个系统之间的智能互联，提高安全性、便利性和舒适性。
弱电系统技术在智能大厦中的应用通信系统通信系统在智能大厦中起到了连接人和人、人和设备之间的重要作用。
通信系统包含有线通信和无线通信两类。
有线通信可以通过光纤、网线等传输介质实现，为大厦提供高速、稳定的网络连接，满足大厦内部各个部门间的通信需求。
同时，有线通信也能够为公共区域提供无线网络覆盖，方便租户和访客的接入。
而无线通信，则通过无线信号传输和蜂窝网络等技术，为大厦内的移动设备提供高速、便捷的网络连接，方便员工和居民在任何位置进行通信和上网。
安防系统安防系统是智能大厦中必不可少的一部分。
它包括视频监控系统、门禁系统、报警系统等。
视频监控系统通过安装摄像头和视频录像设备，对大厦内的各个区域进行监控和录像，保障大厦的安全。
同时，视频监控系统也可以与人脸识别技术结合，实现智能识别和预警。
门禁系统通过安装门禁设备和电子钥匙，实现大厦出入口的安全控制。
只有经过授权的人员才能够进入大厦的不同区域，保障大厦的安全。
报警系统能够感知大厦内的异常情况，并及时发出警报。
一旦发生火灾、入侵等紧急情况，报警系统能够迅速通知相关人员和相关部门，采取必要的应对措施。
楼宇自动化系统楼宇自动化系统可以实现大厦内的各种设备的集中控制和智能管理。
通过安装传感器、执行器和控制器等设备，可以实现对灯光、空调、电梯等设备的远程控制和精确管理。
智能建筑弱电系统集成方式分析
智能建筑弱电系统集成方式分析智能建筑作为当前建筑领域的热点，其弱电系统的建设计划和实施方案也越来越受到关注。
弱电系统是智能建筑大楼自动化控制和信息化平台的核心，其综合集成方式是确保智能大楼能够稳定运行的关键因素之一。
本文将围绕智能建筑弱电系统集成方式进行分析，分别从技术选型、工程实施、运维保障等方面探讨。
一、技术选型1、数据交换技术在弱电系统建设中要考虑到通信设备之间的互联互通，在技术选型时要充分考虑到传输距离、传输速度、数据传输保障和网络扩展等多方面的因素；一般建议使用TCP/IP数据交换技术，这种技术可以支持大多数传输协议，传输速度快，传输的数据安全可靠，同时易于扩展和升级，在实际工程实施中也是比较经济实用的；2、设备互联技术设备互联技术是弱电系统中常见的技术，常见的设备互联技术有：CAN、LON、BACnet、EIB等。
这些技术可以实现不同品牌和类型的设备之间的数据和信息交换，避免了系统之间的独立运行和数据孤岛现象；在技术选型中应该根据项目的实际情况，结合设计要求和工程量选择合适的设备互联技术。
可以考虑到使用面广、成本合理、技术可靠的BACnet和LON通信协议。
二、工程实施1、工程项目管理在弱电系统的实施方案中，要对整个工程项目进行有效管理。
在实施过程中要考虑到预算、进度、质量等因素进行全面管理，利用软件及时掌握工程进展情况，及时协调沟通和解决问题。
2、施工方案制定在弱电系统的施工方案制定中，要根据系统的初步设计方案，明确系统所需的材料、设备、通信线路的需求和具体安装标准。
制定好施工计划，确定好各阶段的具体任务和进度安排，同时还要注意安排好施工人员的事宜。
3、系统调试及验收在系统施工完毕后，要进行全面的系统调试和验收。
要对各种设备和通信设备、系统软件进行全面测试，调试系统性能和功能，确保系统的稳定性和安全性。
同时进行现场验收，检查施工的质量和效果是否符合最初设计要求。
三、运维保障1、设施维护在弱电系统中，设施维护是保障系统正常运行的重要环节。
浅析电气系统的智能建筑弱电系统的集成思路
浅析电气系统的智能建筑弱电系统的集成思路发表时间：2018-09-03T08:58:55.717Z 来源：《红地产》2017年9月作者：吴蔚嵩[导读] 随着我国汽车修理行业的不断发展，在确保汽车修理的安全生产方面，建立健全的监督机制是十分必要的。
一、智能建筑弱电系统集成技术智能建筑是计算机技术、信息技术、现代化控制技术联合应用的产物，从本质上来说，智能建筑具备典型的几成新特征，实现建筑弱电系统的统一协调管理，是建筑性能优化的一个基本策略。
在智能化建筑中，弱电系统集成技术则是保障弱电系统稳定运行的核心技术，可分为以下几个层面：①网络集成层面。
从系统布线角度来看，可采用统一布线平台实现对不同功能弱电系统的统一管理，使得弱电系统现场布置的灵活性显著提升；②功能集成层面。
根据各个系统的特征，以及用户的需求，联动相关功能，从而实现对建筑管理体系的优化；③软件集成层面。
基于集成技术开发出各种控制软件，将不同功能的系统连接在一起，整合为一个统一的人机操作界面。
在智能建筑控制过程中，可采用的弱电系统集成技术模式有：①子系统与区域网的控制模式。
这一模式是整个智能化建筑的重要组成部分，包括设备层、系统管理层及集成式管理层，能够将建筑体系中的各个系统联合在一起，根据电力电子设备上的仪表信息，获取实时电气信息，实现系统的统一管理控制。
一般来说，技术人员会将弱电控制系统建立在以太网的基础上，选择 C/S 运行模式，从而实现对弱电系统的全方位集成控制。
随着科学技术的发展，这一控制模式的通信接口开放性增强，而且产生代码重构等功能，网络稳定性增强，对于弱电控制性能优化起到了关键性的作用；②楼宇自动化控制。
这一集成技术建立在自控系统上，采用自动化的方式将弱电系统与通信对象连接，而且为了实现信息与数据的实时传递，通常会采用串行通信的方式。
由于楼宇自动化控制采用了集成化的方式，因此能够实时采集系统中设备的运行参数，从而为操控弱电设备提供信息支持，而且该系统具备信息集成的功能，能够确保信息与数据的透明度，使得上下级集成系统能够随时互动，确保弱电信号传递的精准性。
大厦弱电智能化系统方案 (2)
大厦弱电智能化系统方案1. 引言随着科技的不断进步和发展，大厦弱电智能化系统的应用越来越广泛。
这个系统可以提高大厦的管理效率，节约能源，提供更好的用户体验。
本文将介绍大厦弱电智能化系统的基本原理、核心功能和实施方案。
2. 系统概述大厦弱电智能化系统是一个综合性的系统，包括了电力监控、智能照明、安防监控、楼宇自动化等多个子系统。
这些子系统之间可以互相连接和交互，实现功能的集成和优化。
以下是大厦弱电智能化系统的核心功能：2.1 电力监控电力监控子系统主要负责对大厦的用电情况进行实时监测和分析。
通过安装传感器和仪表，可以监测电流、电压、功率因数等多种参数。
通过集中管理和数据分析，可以实现用电数据的可视化和优化，提高能源利用率，减少能源浪费。
2.2 智能照明智能照明子系统利用传感器、控制器和互联网技术，实现对大厦照明的智能化控制。
通过光照传感器和人体红外传感器，可以根据周围环境和使用情况实时调整照明亮度和开关状态。
通过智能控制算法，可以节约能源，延长灯具使用寿命，并提供舒适的照明环境。
2.3 安防监控安防监控子系统包括视频监控、门禁系统、报警系统等多个组成部分。
视频监控通过安装摄像头和视频录像设备，实现对大厦内外的监控。
门禁系统可以通过刷卡、密码或生物识别等方式控制人员进出。
报警系统可以实时监测异常情况，并通过警报器、短信或邮件通知相关人员。
这些安防监控设备可以互相协同工作，提供更高效的安全保护。
2.4 楼宇自动化楼宇自动化子系统主要负责对大厦的空调、电梯、排水等设备进行控制和管理。
通过传感器和控制器，可以实时监测设备的运行状态和能耗情况，通过智能算法，可以自动调整设备的工作模式，实现能耗的节约和设备的优化使用。
3. 系统实施方案根据大厦的具体情况，系统的实施方案可能会有所不同。
以下是一个典型的实施方案：3.1 系统设计在系统设计阶段，首先需要对大厦的需求进行分析和整理，确定各个子系统的功能和性能要求。
高层智能建筑及其变配电系统解析
高层智能建筑及其变配电系统解析摘要:建筑变配电是建筑电气的重要组成部分。
本文对高层智能建筑的变配电系统组成、内容和特点进行了分析和探讨，供大家借鉴。
关键词:智能建筑; 供配电系统；所谓智能建筑是建筑技术与现代社会信息化技术有机结合的成果，就是以建筑为平台，兼备建筑设备、办公自动化及通信网络系统，集结构、系统、服务、管理及它们之间的最优组合，向人们提供一个安全、高效、舒适、便利的建筑环境。
其基本内涵是：以综合布线为基础，以计算机网络为桥梁，综合配置建筑内的各功能子系统，全面实现对通信系统、办公自动化系统、大楼内各种设备（空调、供热、给排水、变配电、照明、消防、公共安全）等的综合管理。
高层智能建筑规模比较大,除主楼外,还设有相应的功能用房,如地下室、车库及裙房等,所以电气系统多,设备线路多,自动化程度高,用电负荷大,人员相对集中,对高层智能建筑的变配电可靠性及防火要求高。
因此高层智能建筑变配电系统应全面考虑和策划。
1. 高层智能建筑变配电系统的组成高层智能建筑变配电系统的组成由低压配电系统、高压配电系统、用电设备和变电所构成。
通常对大型建筑或建筑小区, 电源进线电压多采用10kV,电能先经过高压配电所,再由高压配电所将电能分送给各终端变电所。
经配电变压器将10kV 高压降为一般用电设备所需的电压(220/380V),然后由低压配电线路将电能分送给各用电设备使用。
2. 高层智能建筑的负荷等级划分的原则按照《民用建筑电气设计规范》(JGJ / T16 —2008)对负荷等级的划分原则,根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度而定，对负荷等级的划分为一级、二级、三级负荷。
在高层智能楼宇用电设备中,属于一级负荷的设备有:消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、自动灭火装置、火灾事故照明、疏散指示标志和电动的防火门窗、卷帘等消防用电设备；保安设备；主要业务用的计算机及外设、管理用的计算机及外设；通信设备；重要场所的应急照明。
对智能大厦弱电系统配电模式及防扰机柜设计构想
摘 要： 本文主要就智能大厦弱屯 系统配电模 式和 防扰机 柜设计构想进行介 绍和分析 ， 并结合笔者的经验对智能大厦 弱 电 配 电模 式 进 行 分析 ， 提 出适 合 的 防扰 机 柜 设 计 方 案 。
关键词 ： 智 能 大厦 ； 楼 宇控 制 自动 ４ Ｌ （ Ｂ Ａ） ； 综合 化 配 电模 式
另外 ， 要注 意 智 能 大 厦 要 设 置 有 相 应 的避 雷 器 、 放 电间 隙 或
浪涌电压抑止器等设备， 防止 电压过 高引起大厦电压 的波动 。
・ ４０・
图 ２ 弱电机房设备布置和配电图
２ ０ １ ３年 ４月
【 文章编号 】 １ ６ ７ ３ — ０ ０ ３ ８ （ ２ ０ １ ３ ） １ ２ — ０ ０ ４ １ — ０ ２
压 又 达 到 施工 的要 求 ， 施工 中 电源 电 压一 般 都 要 超 过 大 约 ± １ ０ ％。 般 差 值 不 能大 于 Ｕ Ｐ Ｓ电源 额 定 电流 的 ２ ５ ％， 并 且 最 大 线 的 电 针 对 这 一 问题 ， 要 结 合 以下 几 个 方面 进照 明和 空 调 等 要 利 用 互 投 切 换 箱 （ １ ） 设 计 输 出 功率 高 于所 有 设 备 的额 定 功 率 和 ， 大约 １ ． ３ ～ １ ． ５ 设计使用风机盘管或者分体空调机配 电回路，总的供 电回路 和 倍， 额 定 放 电时 间 一般 为 １ ０ ～ ３ ０ ｍ ｉ ｎ 。 额定功率不能大于 ２ ｋ Ｗ。机 房附近 的墙面上要设计开关或者 开 （ ２ ） 对 于 达不 到抗 电压 波动 要 求 的要 在 电源 前 设 计 一 个 电源 关 面 板 ，空 调 的插 座 要 设 计 在 活 动 吊项 上 或 者 是 距 离 地 面 大 约
