单片机A卷
(附答案)《单片机》期末A卷
一、选择题（每题1分，共15分）将正确答案填写在下面的表格中1 2 3 4 5 6 7 89 10 11 12 13 14 15 得分1、二进制数110110110对应的十六进制数可表示为_____________。
（ C ）A、1D3HB、1B6HC、DB0HD、666H2、MCS—51单片机的CPU主要的组成部分为_________。
（ A ）A、运算器、控制器B、加法器、寄存器C、运算器、加法器D、运算器、译码器3、PSW=18H时,则当前工作寄存器是__________。
（ D ）A、0组B、1组C、2组D、3组4、MCS-51在外扩ROM、RAM时,它的地址是通过以下传送________。
（ BA、P0和P1B、P0和P2C、P1和P2D、P1和P35、MCS—51上电复位后SP的内容应是__________。
（ B ）A、00HB、07HC、60HD、70H6、MCS-51单片机的堆栈必须位于___________。
（ A ）A、片内数据存储区B、片外数据存储区C、片内程序存储区D、片外程序存储区7、MCS-51一个机器周期包含的振荡时钟周期数为__________。
（ DA、1B、4C、8D、128、为了使80C51发生复位,应当在80C51的RST引脚上加_________。
（ D ）A、2个振荡时钟周期以上的低电平B、2个机器周期以上的低电平C、2个振荡时钟周期以上的高电平D、2个机器周期以上的高电平9、MCS—51寻址方式中,操作数Ri加前缀“@”号的寻址方式是__________。
（ A ）A、寄存器间接寻址B、寄存器寻址C、基址加变址寻址D10、指令MOV R0，20H执行前R0=30H，20H=38H执行后R0中的内容为。
（ D ）A、20HB、30HC、50HD、38H11、MCS—51单片机的TMOD模式控制寄存器是一个专用寄存器,用于控制T1和T0的操作模式及工作方式,其中C/T表示的是_________。
《单片机原理与接口技术》--试卷A及参考答案
A.位操作准备的B.移位操作准备的C.控制转移操作准备的D.以上都是2.MCS-51上电复位后，SP的内容应是（）A. 00HB. 07HC. 60HD. 70H3.以下有关PC和DPTR的说法中错误的是（）A. DPTR是可以访问的B.它们都是16位的寄存器C.它们都是具有自动加1功能D. DPTR可以分为2个8位的寄存器使用，但PC不能4.要访问MCS-51的特殊功能寄存器应使用的寻址方式是（）A. 寄存器间接寻址B. 变址寻址C. 直接寻址D. 相对寻址5.当ALE信号有效时，表示（）A. 从ROM中读取数据B. 从P0口可靠的送出地址低8位C. 从P0口送出数据D. 从RAM中读取数据6.关于数据传送类指令，下列说法正确的是（）。
A. 在内部数据存储区中，数据不能直接从一个地址单元传送到另一个地址单元B. 程序存储器空间中的数据能直接送入内部存储区中任意单元C. 所有的数据传送指令都不影响PSW中的任何标志位D. 只能使用寄存器间接寻址方式访问外部数据存储器7.已知（A）=0ABH，（R1）=7FH，执行指令ADD A，R1后，标志位Cy、OV的值是（）A. Cy=1，OV=0B. Cy=0，OV=1C. Cy=1，OV=1D. Cy=0，OV=08.以下选项中不正确的位地址表示方式是（）A. 0E0HB. RS0C. PSW.0D. A.2 0000HAJMP 0040HORG 0040HMOV SP，#00H当执行完上述程序后，PC的值是（）。
A. 0040HB. 0041HC. 0042HD. 0043H10.假定设定堆栈指针SP的值为37H，在进行子程序调用时把断点地址进栈保护后，SP的值为（）A. 36HB. 37HC. 38HD. 39H三、判断题（共20分，对的打“√”，错的打“×”）1.当MCS-51上电复位时，堆栈指针SP=00H。
（）2.MCS-51系列单片机的四个I/O端口都是多功能的I/O端口。

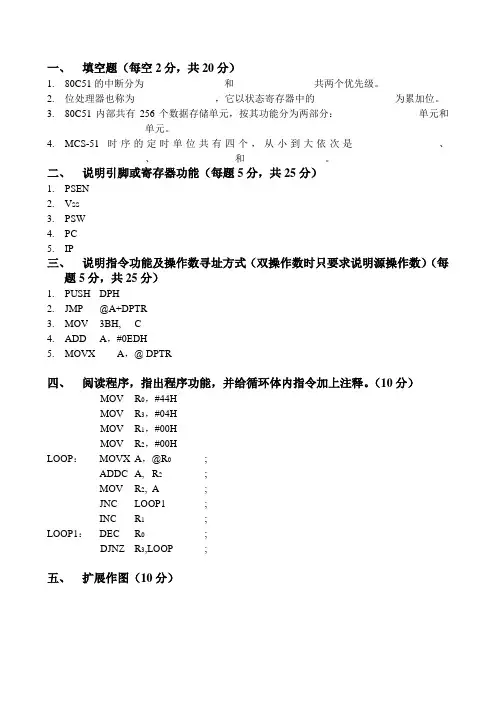

单片机原理及应用A卷【含答案】
一、填空题（每空2分，共20分）1.80C51的中断分为________________和________________共两个优先级。
2.位处理器也称为________________，它以状态寄存器中的________________为累加位。
3.80C51内部共有256个数据存储单元，按其功能分为两部分：________________单元和________________单元。
4.MCS-51时序的定时单位共有四个，从小到大依次是________________、________________、________________和________________。
二、说明引脚或寄存器功能（每题5分，共25分）1.PSEN2.V SS3.PSW4.PC5.IP三、说明指令功能及操作数寻址方式（双操作数时只要求说明源操作数）（每题5分，共25分）1.PUSH DPH2.JMP @A+DPTR3.MOV 3BH, C4.ADD A，#0EDH5.MOVX A，@ DPTR四、阅读程序，指出程序功能，并给循环体内指令加上注释。
（10分）MOV R0，#44HMOV R3，#04HMOV R1，#00HMOV R2，#00HLOOP：MOVX A，@R0;ADDC A, R2;MOV R2, A ;JNC LOOP1 ;INC R1;LOOP1：DEC R0;DJNZ R3,LOOP ;五、扩展作图（10分）用一片6264和一片2764构成单片机的数据存储区和程序存储区,如图，地址译码采用线选法。
画出有关连接线，给出6264和2764的地址范围。
六、编程（10分）使用定时/计数器0以工作方式2实现定时,在P1.0输出周期为200μs的连续方波。
已知晶振频率fosc=6MH。
求计数初值,方式控制字,编制相应程序.(中断方式)TMOD格式：参考答案与评分标准一、填空题（每空2分，共20分）5.高级、低级。
大学专业试卷(附答案)单片机技术 试卷A
《单片机技术》试卷A适应专业：考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．8051单片机的( )口的引脚，还具有外中断、串行通信等第二功能。
a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（）a） RAM b）ROM c）寄存器d）CPU3．通过串行口发送或接收数据时，在程序中应使用（）a） MOVC指令 b） MOVX指令 c）MOV指令 d） XCHD指令4．8051单片机DIP封装共有40只引脚，其中电源与地线引脚分别是( )a) 10脚、30脚b）20脚、40脚c）30脚、10脚d）40脚、20脚5．CPU主要的组成部部分为（）a）运算器、控制器b）加法器、寄存器c）运算器、寄存器d）运算器、指令译码器6．中断查询确认后，在下列各种8051单片机运行情况中，能立即进行响应的是：a）当前正在进行高优级中断处理b）当前正在执行RETI指令c）当前指令是DIV指令，且正处于取指令的机器周期d）当前指令是MOV A，R3 7．PC的值是（）a ）当前正在执行的前一条指令的地址b）当前正在执行指令的地址c）当前正在执行的下一条指令的地址 d）控制器中的指令寄存器的地址8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（）。
a）MOV A, @R1 b）MOVC A, @A + DPTR c）MOVX A, @ R0 d）MOVX A, @ DPTR 9．8051单片机中唯一一个16位的寄存器是( )a）.数据指针DPTR b）累加器Ac）寄存器B d）程序状态字PSW10．在MCS—51中，需要外加电路实现中断撤除的是（）a）写时中断 b）脉冲方式的外部中断c）外部串行中断 d）电平方式的外部中断11．当CPU响应定时器T1的中断请求后，程序计数器PC的内容是( ) a） 0003H b） 000BHc）00013H d） 001BH12．指令MOV A,@R1的寻址方式是( )a）直接寻址 b）相对寻址c）寄存器寻址 d）寄存器间接寻址13．MCS-51单片机汇编指令中，注释必须以什么符号开始？( ) a）， b）；c）： d）……14．指令DIV AB是( )a）单字节，单周期指令b）双字节，双周期指令c）单字节，四周期指令d）双字节，四周期指令15．在汇编指令中“#DATA”表示( )a ）直接地址 b）8位立即数c）16位立即数d）8位目标地址二、填空题（本大题共20空，每小题1分，共20分）请在每小题的空格中填上正确答案。
《单片机》期末考试A卷答案
MOV B,R2
; (R2) ->B (B)=(R2)=0
INC B
; (B)+1 ->B (B)=1
MOV A,R0
; (R0) ->A (A)=(R0)=38H
CLR C
; 0 -> Cy Cy=0
ADDC A,B
; (A)+(B)+Cy -> A (A)=39H
MOV R0,A RLC A
; (A) ->R0 (R0)=(A)=39H ; 累加器 A 的内容带进位左移，(A)=72H
MOV DPTR,#1234H ; #1234H ->DPTR (DPTR)=1234H
系
专业
级
班 姓名:
学号:
答案一律写在答题纸上，写在试题上的无效。密封线以下不得填写姓名、班级等信息。
------------------------------------密------------------------------------封------------------------------------线---------------------------------
（D）DPTR
6、8032 单片机内部有 C 个 16 位定时／计数器。
（A） 1
（B） 2
（C） 3
（D）4
7、当 8051 单片机系统的振荡晶体频率为 12MHz 时，其一个机器周期的时
间是 B 。
（A） 0.5μS （B） 1μS （C） 2μS
（D）4μS
8、MCS-51 单片机复位后程序计数器 PC＝ D 。
（B） 内部 RAM 和外部 RAM
（C）程序存储器和外部 RAM

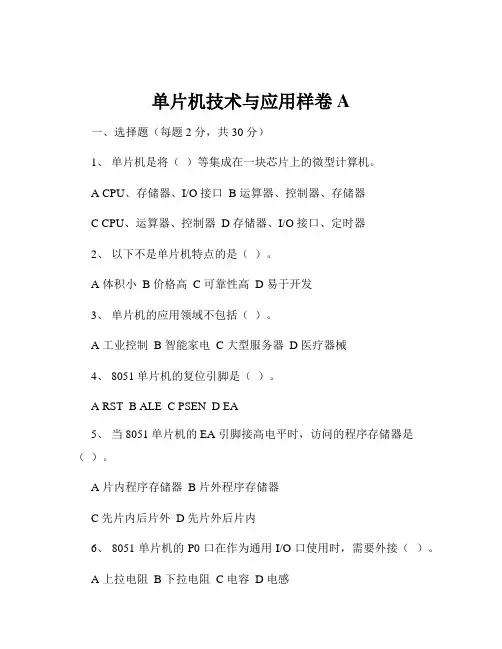

单片机技术与应用样卷A
单片机技术与应用样卷A一、选择题（每题 2 分，共 30 分）1、单片机是将（）等集成在一块芯片上的微型计算机。
A CPU、存储器、I/O 接口B 运算器、控制器、存储器C CPU、运算器、控制器D 存储器、I/O 接口、定时器2、以下不是单片机特点的是（）。
A 体积小B 价格高C 可靠性高D 易于开发3、单片机的应用领域不包括（）。
A 工业控制B 智能家电C 大型服务器D 医疗器械4、 8051 单片机的复位引脚是（）。
A RSTB ALEC PSEND EA5、当 8051 单片机的 EA 引脚接高电平时，访问的程序存储器是（）。
A 片内程序存储器B 片外程序存储器C 先片内后片外D 先片外后片内6、 8051 单片机的 P0 口在作为通用 I/O 口使用时，需要外接（）。
A 上拉电阻B 下拉电阻C 电容D 电感7、单片机的定时器/计数器工作方式 1 是（）位的定时/计数方式。
A 8B 13C 16D 328、在 8051 单片机中，串行通信方式 1 的波特率是（）。
A 固定的B 可变的C 由定时器 T1 决定D 由晶振频率决定9、以下指令中，属于位操作指令的是（）。
A MOVB ADDC CLRD SUBB10、单片机 C 语言程序中，定义无符号字符型变量的关键字是（）。
A unsigned charB signed charC charD int11、要使 8051 单片机的 P1 口的低 4 位输出 0，高 4 位不变，应执行的指令是（）。
A MOV P1,0FHB MOV P1,0F0HC CLR P10-P13D SETB P14-P1712、在单片机 C 语言中，中断函数的关键字是（）。
A interruptB voidC mainD while13、以下不是 8051 单片机中断源的是（）。
A 外部中断 0B 定时器/计数器 0 溢出中断C 串行口发送中断D 看门狗中断14、 8051 单片机的堆栈区一般设置在（）。
单片机原理及接口技术期末考试试题及答案
《单片机原理及接口技术》试卷（闭卷A卷）一.单项选择题（每题1分，共20分）1.DPTR为（ C ）A.程序计数器B.累加器C.数据指针寄存器D.程序状态字寄存2.PSW的Cy位为（ B ）A.辅助进位标志B.进位标志C.溢出标志位D.奇偶标志位3.MCS－51单片机片内ROM容量为（ A ）A.4KBB.8KBC.128BD.256B4.MCS－51单片机片要用传送指令访问片外数据存储器，它的指令操作码助记符是以下哪个？（ B ）A.MULB.MOVXC.MOVCD.MOV5.direct表示（ C ）A.8位立即数B.16位立即数C.8位直接地址D.16位地址6.堆栈指针SP是一个（ A ）位寄存器A.8B.12C.13D.167.定时器/计数器工作方式选择中，当M1M0＝11时，其工作方式为（ D ）A.方式0B.方式1C.方式2D.方式38.定时器/计数器工作方式0为（ A ）A.13位定时/计数方式B.16位定时/计数方式C.8位可自动装入计数初值方式D.2个8位方式9.MCS－51的最小时序定时单位是（ A ）A.节拍B.状态C.机器周期D.指令周期10.＃data表示（ A ）A.8位直接地址B.16位地址C.8位立即数D.16位立即数11.主频为12MHz的单片机它的机器周期为（ C ）A.1/12微秒B.0.5微秒C.1微秒D.2微秒12.MCS-51单片机在同一优先级的中断源同时申请中断时，CPU首先响应（ A ）。
A.外部中断0B.外部中断1C.定时器0中断D.定时器1中断13.MOVC A ,@A+PC指令对于源操作数的寻址方式是（ D ）A.寄存器间接寻址B.寄存器寻址C.立即寻址D.变地寻址14. PSEN为（ C ）A.复位信号输入端B.地址锁存允许信号输出端C.程序存储允许输出端D.程序存储器地址允许输入端15.MCS－51单片机的一个机器周期由（ D ）个振荡脉冲组成。
《单片机试卷》期末试卷A卷(电子)
《单片机技术与应用》期末试卷（A卷）一、填空题（每空一分，共40分）1.AT89S51单片机内部有KB的FLASH ROM，内部数据存储器可位寻址的地址范围为，特殊功能寄存中的特殊功能寄存器也可以进行位寻址。
外部中断0的入口地址为，T1定时/计数器的中断入口地址为。
2.PSW中RS1=1，RS0=0，R3对应的字节地址为。
3.78H对应的十进制数为D，对应的二进制数为B。
4. MCS51单片机的仅使用内部ROM时，EA引脚应接电平。
5.当MCS51单片机RST引脚出现机器周期以上高电平时单片机可有效复位，复位后SP= ,PC= ，P2= 。
6. 单片机是集成了、、、四个部分的微型计算机。
7. 中断源的允许是由寄存器决定的，中断源的优先级别是由寄存器决定的。
9.LCALL 指令可以实现KB范围的子称程序调用；可以实现远程查表的指令是；可以实现64K范围跳转的指令是。
10.关于堆栈类操作的两条指令分别是、，操作遵循原则。
11. LED数码管按结构分为和两种形式。
12.键盘按键的检测过程中消除抖动常用的方法有、、.。
13．DAC0832的参考电压为+4V,则分辩率为V。
14.“DIV AB ”是字节周期指令;“NOP ”是字节周期指令。
15.C51中定义的位变量的关键字是,位变量对应的地址空间范围是。
16.C51定义为data的RAM地址范围为。
17.unsigned int 定义的变量取值范围，unsigned char定义的变量取值范围。
2分，共10题)1.单片机复位后，累加器A、PC、PSW的内容为（）A．A = FFH PC = 00H PSW = FFHB．A = 00H PC = 0000H PSW = 00HC．A = 07H PC = 0000H PSW = FFHD．A = 00H PC = 00H PSW = 00H2.定时器T0的溢出标志TF0，在CPU响应中断后（）A 由软件清零B 由硬件清零C 随机状态D AB都可以3.下列变量定义不正确的是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、
1.执行下列程序后，（A）=_______，（B）=__________.（4分）
MOVA,#19
MOVB,#10
MULAB
2.阅读下面程序，并回答问题（6分）
MOVR0，#30H
MOVR1，#40H
MOVA,@R0
MOVB,#100
DIVAB
MOV@R1,A
MOVA,B
INCR1
MOVB,#10
DIVAB
MOV@R1，A
INCR1
MOV@R1，B
END
问：（1）若程序执行前（30H）=81H，则程序执行后（40H）=_________,（2分）
（41H）=________，（42H）=________.（2分）
（2）本程序的功能为______________________________________________.（2分）
（3）
MOVA,#80H
MOVDPTR,#EFFFH
MOVX@DPTR,A
MOVA,#71H
MOVDPTR,#EFF7H
NOVX@DPTR,A
LL:MOVA,0
MOVDPTR,#EFFFH
MOVX@DPTR,A
ACALLDAY
MOVA,1
MOVDPTR,#EFFFH
MOVX@DPTR,A
ACALLDAY
10.MCS-51单片机在访问外部数据存储器时，其地址指针可采用（ ）
A. PCB. SPC. PSWD. DPTR
二、填空题
1.PC是一个______位的寄存器，TMOD是一个______位的寄存器。
2.若A中的内容为68H，那么标志位P为______。
3.R0~R7中可作为间接寻址的是______和______。
4.A
5.22H
6.1
7.4, 方式0，波特率是否可变
8.3，,24
9.8，100us
简答题
1.（见p100）
中断类型
入口地址
外部中断0
0003H
外部中断1
0013H
定时器0中断
000BH
定时器1中断
001BH
串口中断
0023H
2.（见P21）
作用：复位操作完成单片机片内电路的初始化，使单片机冲一种确定的状态开始运行。
3.简述ADC0809读取A/D结果的几种方法。
4.简述LED数码管静态显示和动态显示的各自特点。
5.8051单片机内部包含哪些主要功能部件？
四、编程题
1．编写一段程序，完成将片内AM 40H和41H中的两压缩BCD码相加，并将结果的BCD码存入片内RAM42H单元中。（5分）
2.在外部RAM首地址为500H的数据表中，有15个字节的数据。编程先将每个字节的最低3位取反（其余位不变），然后将结果存入片内RAM首地址为50H的连续存储单元中。（10分）
要求：（1）画出简要的硬件连接图（4分）。
（2）分析8255的端口地址（无关项取“1”）（4分）
（3）编程实现“F”字闪烁功能（7分）
（说明：程序中先要对8255初始化，“F”字亮灭的延迟子程序可直接用ACALL DEY调用）。
参考答案
选择题
ACBCD
CABCD
填空题
1.16位，8位
2.1
3.R0,R1
应用题
1.MC =12/Fosc= 1us,脉冲个数X=64ms/1us =64000
计数初值为：2^16–64000=1536 = 0600H
（程序可参考p114）
ORG0000H
AJMPMAIN
ORG000BH
AJMPIV1
ORG0030H
MAIN:MOVTL0,00H
MOVTH0,06H
MOVTMOD#01H
AJMPLL
4.若要求定时到后能自动重装初值，则应使8051单片机内部定时器工作于（ ）
A.方式0B. 方式1C.方式2D.方式3
5.LJMP跳转空间最大可达到（ ）
A. 256BB. 2KBC. 4KBD. 64KB
6. MOV 30H, @R1指令中目的操作数的寻址方式是（ ）
A.寄存器寻址B.立即寻址C.直接寻址D.寄存器间接寻址
MOVR0，#50H;内部地址
MOVR1，#15
LOOP:MOVXA,@DPTR
XRLA,#07H;异或取反
MOV@R0，A
INCDPTR
INCR0
DJNZR1，LOOP
程序阅读
1.190--》010 111 110 。A=BEH,B=0
2.1，2，9
将81H中的数对应的十进制各位送到40H~42H单元。
SETBTR0
SETBEA
SETBET0
WAIT:SJMPWAIT
IV1:CPLP1.2
MOVTH0,06H
MOVTL0,00H
RET1
2.51单片机8255数码管
P2.4/cs
P0.3a1pb
P2.0 a0pc0
（2）P2P0
111/CS11111111A1A011
端口地址：EFF3H,EFF7H,EFFBH,EFFFH
单片机
一、
1.MCS-51单片机的P0~P3口作为通用I/O口使用时，需加上拉电阻的是（ ）
A.P0B. P1C. P2D. P3
2.已知8031单片机的机器周期为2 ，则8031外接晶振应为（ ）
A.1MHZB. 2MHZC. 6MHZD. 12MHZ
3. MCS-51单片机复位后SP的值为（）
A. 00HB. 07HC. 20HD. 30H
方式：上电复位，开关复位。复位后，PSW：00H，P3：FFH。
3.（见p180）
延时方式，查询方式，中断方式。
4.（见p91,p187）
5.（见p24）
编程题
1.（仅供参考）
MOVA,40H
MOVB,41H
ADDA,B
DAA
MOV42H,A
SJMP$
2.（仅供参考）
MOVDPTR,#500H;外部地址
4.在8031单片机中，加减法指令的目的地必须是______。
5.在内部RAM可位寻址区中，位地址为10H的位，该位所在字节的字节地址为______。
6.设单片机内RAM（20H）=4AH，，则执行MOVC，03H后，（C）=______。
7.8051单片机串行口共有______种工作方式，其中______为移位寄存器方式，方式2和方式3的主要不同在于______。
7. 控制串行接口工作方式的寄存器是（ ）
A.SC0NB. TC0NC. PC0ND. TM0D
8.在片外扩展一片8K的EPROM 2764需要的地址线为（ ）
A. 12根B. 13根C. 14根D. 15根
9.MCS-51单片机的RS1RS0=10时，寄存器R0~R7占用内部RAM单元的（ ）
A. 00H~07HB. 08H~0FHC. 10H~17HD. 18H~1FH
六、
设单片机晶振频率fosc=12MHZ,使用定时器T0以方式1工作，设计程序，使P1,2端输出周期为128ms的连续等宽方波，要求以中断的方式编写程序。
在AT89C51单片机上8255，使B口可接1个数码管，PC0接共阴极，使用C口的置位/复位控制字，使LED数码管显示“F”字闪烁（已知AT89C51的P2.4与8255的CS相连，P0.3连8255的A1.P0.2连8255的A0）。
8.并行接口8255共有______种工作方式，它可扩展的I/O口共有______位。
9.ADC0809是一个______位的A/D转换器，其转换时间为______。
三、简答题
1.MCS-5中提供了5个中断源，它们分别是什么？各中断源对应的中断入口地址又是多少？
2.复位的作用是什么？单片机中有哪几种复位方法？单片机复位后PSW和端口P3的值各为多少？
