电话录音接口电路图
无线话筒电路图大全
图3为一种实用的50m调频型无线耳机发射部分电路。该电路分为振荡和信号放大部分。L1、C2-C5、V1等组成与黑白电视机高频头本振电路类似的改进型电容三点式振荡器，频率稳定性好，长时间工作不跑频，实践证明，业余情况下，采用该改进型的电容三点式振荡器完全能胜任。笔者用电烙铁直接烙焊V1的集电极数秒钟后，在三极管的温度很高的情况下，用普通收音机接收仍很正常，无跑频现象。振荡器的频率主要由L1和C2决定，通过微调L1，可以覆盖88-108MHZ范围。音频信号经R6、C11耦台至V1的基极，V1的e、b极间电容随音频电压的变化而引起振荡频率的变化，实现频率调制。该电路中L，~L3用0.31mm漆包线在中3．5mm圆棒上单层平绕。诵过调整L1匝间间距微调振荡频率，再微调L2、L3的匝间间距以谐振子振荡频率，获得最大输出功率。
介绍了颇有代表性的几款业余情况下容易制作成功的88~108MHz调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监听、数据传输及校园调频广播等。
单声道调频发射电路
图1是较为经典的1．5km单管调频发射机电路。电路中的关键元件是发射三极管，多采用D40,D5O,2N3866等。工作电流为60--80mA。但以上三极管难以购到，且价格较高，假货较多。笔者选用其他三极管实验，相对易购的三极管C2053和C1970是相当不错的，实际视距通信距离大于1．5km。笔者也曾将D40管换成普通三极管8050，工作电流有60--80mA，但发射距离达不到1．5km，若改换成9018等，工作电流更小，发射距离也更短，电路中除了发射三极管以外；线圈L1和电容C3的参数选择较重要，若选择不当会不起振或工作频率超出88--108MHz范围。其中L1，L2可用0．31mm的漆包线在3．5mm左右的圆棒上单层平绕5匝及10匝，C3选用5-20pF的瓷介或涤纶可调电容。实际制作时，电容C5可省略，L2上也可换成10-100mH的普通电感线圈。若发射距离只要几十米，那么可将电池电压选择为1．5-3V，并将D40管换成廉价的9018等，耗电会更少，也可参考《电子报》2000年第8期第五版(简易远距离无线调频传声器)一文后稍作改动。图1介绍的单管发射机具有电路简单，输出功率大，制作容易的特点，但是不便接高频电缆将射频信号送至室外的发射天线，一般是将0．7--0．9m的拉杆天线直接连在C5上作发射的，由于多普勒效应，人在天线附近移动时，频漂现象很严重，使本来收音正常的接收机声音失真或无声。若将本发射机作无线话筒使用，手捏天线时，频漂有多严重就可想而知了。
ZLSZ型数字语音记录仪 - 简要说明(北京)(1)
电 话 查 询
以太网
2 2 0 V交 流 电 源 1 2 V蓄 电 池 接 地 电话查询 以太网 远程查询
2、语音记录仪具有 4 路录音通道，分别为通道 1、通道 2、通道 3、通道 4。 3、录音通道接口的管脚定义为：第 1、2 脚为音频平衡输入，第 3 脚为电平控制，第 7 脚接地。
音 频 平 衡 输 入+ 音 频 平 衡 输 入控 制 2 3 1 7 4 接 地 6 5
时间设置
日 期 ：1 1 / 0 7 / 1 4 时 间 ：1 5 / 0 2 / 2 9
注： 记录仪的语音数据以系统设置的时间来排序，请在第一次使用前确认系统时间的准确性。在使 用过程中错误的修改系统时间将导致记录搜索的速度变慢甚至精度度降 低。
4、启控方式设置：进入启控方式设置界面，通过【
】 、 【
ZLSZ 型数字语音记录仪（4 路）简要安装说明
1、ZLSZ 型数字语音记录仪的后面板连接示意图如下图所示：
录 音 接 口 1 录 音 接 口 2 录 音 接 口 3 录 音 接 口 4
开
关
1A
2A
维 护
通 道 1
通 道 2
通 道 3
通 道 4
A C 2 2 0 V/ 5 0 H z
DC 1 2 V
密码设置
输入原密码： 输入新密码： 确认新密码：
以太网设置
本 机 IP ：192 . 168 . 001 . 2 3 2 子 网 掩 码 ：255 . 255 . 255 . 0 0 0 默 认 网 关 ：192 . 168 . 001 . 0 0 1 目 标 IP ：192 . 168 . 001 . 0 2 5
启控电平设置
录 录 录 录 录 录 录 录 音 音 音 音 音 音 音 音 1： 2： 3： 4： 5： 6： 7： 8： -2 9 d B m -1 5 d B m -2 0 d B m -1 5 d B m -1 5 d B m -1 5 d B m -1 5 d B m -1 5 d B m
电话机部分电路分析
振铃电路分析
振铃电路是电话机中负责产生振铃信号的部分，当有来电时，振铃电路会发出周期性的铃声提示用户。
振铃电路主要由电源、控制开关、定时器和扬声器组成，通过控制开关的交替接通和断开，使扬声器产生断续的电流，从而发出铃声。
振铃电路的工作原理基于电磁感应和电流的磁效应，通过控制电流的通断来产生变化的磁场，进而驱动扬声器发出声音。
02
话筒电路分析
话筒电路是电话机中负责将声音信号转换为电信号的部分。当人对着话筒说话时，声音振动引起话筒中薄膜片振动，进而改变电容器的电容量，这种变化被转换为电信号并传输到后续电路进行处理。
声音信号的频率和幅度变化会导致电信号的频率和幅度相应变化，从而实现声音的还原。
话筒电路的工作原理
话筒电路的主要元件
振铃电路的工作原理
提供电能，使振铃电路能够正常工作。
电源
控制开关
定时器
扬声器
负责控制电流的通断，通常由电子开关或继电器实现。
用于控制铃声的持续时间和间隔时间，通常由RC电路或石英晶体振荡器实现。
将电信号转换为声音信号，使电话机发出铃声。
振铃电路的主要元件
振铃电路的特性分析
铃声响度
振铃电路的输出功率和扬声器的效率决定了铃声的响度，响度应足够大以便用户能够听到。
听筒电路通常由前置放大器、滤波器和功率放大器等部分组成，它们协同工作，将微弱的电信号转换为足够大的声音信号，以便用户能够清晰地听到对方的声音。
听筒电路的工作原理
用于接收和处理来自电话线的信号，并进行初步的放大。
前置放大器
滤波器
功率放大器
用于滤除信号中的杂散成分和噪声，提高信号的纯净度。
用于将前置放大器输出的信号进一步放大，以驱动听筒的振动膜片产生足够大的声音。

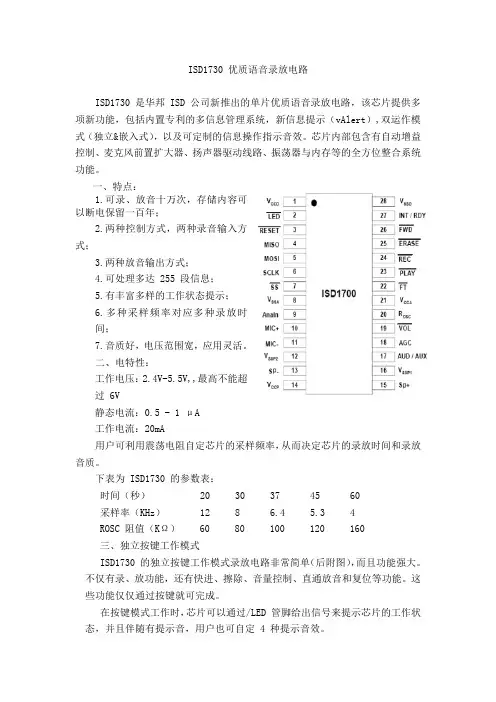

ISD1730 优质语音录放电路
ISD1730 优质语音录放电路ISD1730 是华邦 ISD 公司新推出的单片优质语音录放电路，该芯片提供多项新功能，包括内置专利的多信息管理系统，新信息提示（vAlert）,双运作模式（独立&嵌入式），以及可定制的信息操作指示音效。
芯片内部包含有自动增益控制、麦克风前置扩大器、扬声器驱动线路、振荡器与内存等的全方位整合系统功能。
一、特点：1.可录、放音十万次，存储内容可以断电保留一百年；2.两种控制方式，两种录音输入方式；3.两种放音输出方式；4.可处理多达 255 段信息；5.有丰富多样的工作状态提示；6.多种采样频率对应多种录放时间；7.音质好，电压范围宽，应用灵活。
二、电特性：工作电压：2.4V-5.5V,,最高不能超过 6V静态电流：0.5 - 1 μA工作电流：20mA用户可利用震荡电阻自定芯片的采样频率，从而决定芯片的录放时间和录放音质。
下表为 ISD1730 的参数表：时间（秒） 20 30 37 45 60采样率（KHz） 12 8 6.4 5.3 4ROSC 阻值（KΩ） 60 80 100 120 160三、独立按键工作模式ISD1730 的独立按键工作模式录放电路非常简单（后附图），而且功能强大。
不仅有录、放功能，还有快进、擦除、音量控制、直通放音和复位等功能。
这些功能仅仅通过按键就可完成。
在按键模式工作时，芯片可以通过/LED 管脚给出信号来提示芯片的工作状态，并且伴随有提示音，用户也可自定 4 种提示音效。
录音操作：按下REC键，/REC管脚电平变低后开始录音，直到松开按键使电平拉高或者芯片录满时结束。
录音结束后，录音指针自动移向下一个有效地址。
而放音指针则指向刚刚录完的那段语音地址。
放音操作放音操作有两种模式，分别是边沿触发和电平触发，都由/PLAY 管脚触发。
A）边沿触发模式：点按一下PLAY键，/PLAY管脚电平变低便开始播放当前段的语音，并在遇到EOM标志后自动停止。
申瓯通信 S0C1600S电话录音系统使用指南
申瓯通信设备有限公司网址：１SOC1600S 电话录音系统使用指南V2.1.0版权所有·不得翻印©2021申瓯通信本产品的所有部分，包括配件及软件等，其所有权都归申瓯通信设备有限公司（以下简称申瓯）所有，未经申瓯公司许可，不得任意地仿制、拷贝或转译。
本使用手册中所谈论到的其它产品名称仅做识别之用，而这些名称可能是其它公司的注册商标。
产品（包括硬件及软件）更新后，使用指南都会随之更新，更新的详细指南请到申瓯公司网站下载或直接与申瓯公司联系。
目录一、安全性须知.............................................................................................................................３1.1电气方面的安全性...........................................................................................................３1.2操作方面的安全性...........................................................................................................３1.3申瓯通信的联络资讯........................................................................................................３二、产品介绍.................................................................................................................................３2.1产品包装...........................................................................................................................３2.2产品特写...........................................................................................................................４三、产品安装.................................................................................................................................５3.1正面视图............................................................................................................................５3.2线路连接...........................................................................................................................５3.3接通电源...........................................................................................................................６四、登录web网管管理录音.........................................................................................................７4.1系统IP地址设置..............................................................................................................７4.2管理员WEB管理...........................................................................................................１２4.2.1系统信息...........................................................................................................１２4.2.2录音管理...........................................................................................................１６4.2.3功能设置...........................................................................................................１８4.2.4基本功能...........................................................................................................２２4.3单个录音通道的管理....................................................................................................２３五、呼叫中心功能.....................................................................................................................２４5.1呼叫中心登录...............................................................................................................２４5.2系统管理.......................................................................................................................２５5.2.1角色管理...........................................................................................................２５5.2.2用户管理...........................................................................................................２５5.2.3登录日志...........................................................................................................２６5.3客户管理.......................................................................................................................２６5.3.1客户资料...........................................................................................................２６5.4呼叫功能实现...............................................................................................................２７5.5统计报表.......................................................................................................................２９5.5.1通话记录明细表...............................................................................................２９5.5.2日统计...............................................................................................................２９5.6座席监控.......................................................................................................................３０六、产品开通步骤.....................................................................................................................３１七、产品使用建议.....................................................................................................................３１八、服务与有限责任保证.........................................................................................................３１8.1维修服务.........................................................................................................................３１8.2有限责任保证.................................................................................................................３１九、常见问题处理.....................................................................................................................３２一、安全性须知1.1电气方面的安全性·为避免可能的电击造成严重损害，在搬动本录音盒前，请先将电源线暂时从电源插槽中拔掉。

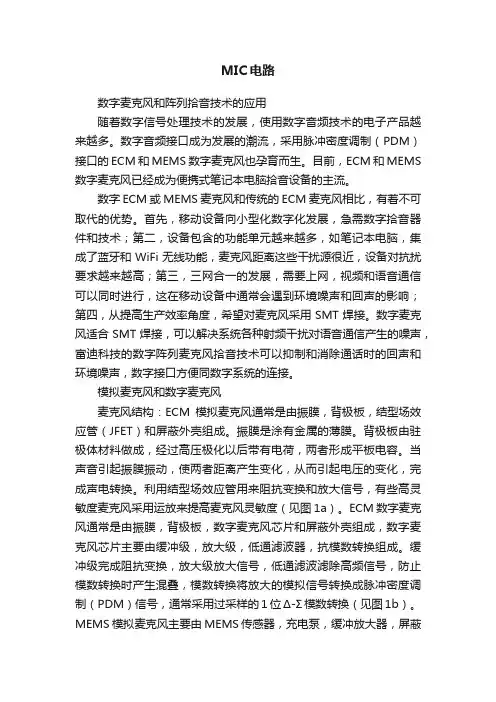

MIC电路
MIC电路数字麦克风和阵列拾音技术的应用随着数字信号处理技术的发展，使用数字音频技术的电子产品越来越多。
数字音频接口成为发展的潮流，采用脉冲密度调制（PDM）接口的ECM和MEMS数字麦克风也孕育而生。
目前，ECM和MEMS 数字麦克风已经成为便携式笔记本电脑拾音设备的主流。
数字ECM或MEMS麦克风和传统的ECM麦克风相比，有着不可取代的优势。
首先，移动设备向小型化数字化发展，急需数字拾音器件和技术；第二，设备包含的功能单元越来越多，如笔记本电脑，集成了蓝牙和WiFi无线功能，麦克风距离这些干扰源很近，设备对抗扰要求越来越高；第三，三网合一的发展，需要上网，视频和语音通信可以同时进行，这在移动设备中通常会遇到环境噪声和回声的影响；第四，从提高生产效率角度，希望对麦克风采用SMT焊接。
数字麦克风适合SMT焊接，可以解决系统各种射频干扰对语音通信产生的噪声，富迪科技的数字阵列麦克风拾音技术可以抑制和消除通话时的回声和环境噪声，数字接口方便同数字系统的连接。
模拟麦克风和数字麦克风麦克风结构：ECM模拟麦克风通常是由振膜，背极板，结型场效应管（JFET）和屏蔽外壳组成。
振膜是涂有金属的薄膜。
背极板由驻极体材料做成，经过高压极化以后带有电荷，两者形成平板电容。
当声音引起振膜振动，使两者距离产生变化，从而引起电压的变化，完成声电转换。
利用结型场效应管用来阻抗变换和放大信号，有些高灵敏度麦克风采用运放来提高麦克风灵敏度（见图1a）。
ECM数字麦克风通常是由振膜，背极板，数字麦克风芯片和屏蔽外壳组成，数字麦克风芯片主要由缓冲级，放大级，低通滤波器，抗模数转换组成。
缓冲级完成阻抗变换，放大级放大信号，低通滤波滤除高频信号，防止模数转换时产生混叠，模数转换将放大的模拟信号转换成脉冲密度调制（PDM）信号，通常采用过采样的1位Δ-Σ模数转换（见图1b）。
MEMS模拟麦克风主要由MEMS传感器，充电泵，缓冲放大器，屏蔽外壳组成。
ISD4000系列语音芯片录放电路原理图
ISD4000系列语音录放电路一、 简述1. ISD4000系列语音录放电路分为以下三个系列：2. 4002-120/150/180/240 2、2.5、3、4分钟3. 4003-04/05/06/08M 4、5、6、8分钟4. 4004-08/10/12/16M 8、10、12、16分钟 4004系列独有的特性除前面介绍的ISD 语音电路主要特性外，4000系列独有的特性为： 1. 3v 单电源供电。
2. 内置微机串行通信接口。
二、 ISD4000系列芯片内部框图三 、管脚排列图/SS MOSI MISO VSSD NC NC NC NC NC NC VSSA VSSA AUDOUT AMCAPSCLK VCCD XCLK /INT RAC VSSA NC NC NC NC VCCA ANA IN+ ANA IN- NCVSSA RAC NC NC XCLK VCCD SCLK SS MOSI MISO VSSD NC NC NC NC VCCA ANA IN+ ANA IN- NCAMCAP NCAUDOUT NC VSSA VSSA NC NCXCLK AIN-AIN+ ACAPV CCA V SSA V SSD V CCDSCLK SS MOSI MISO INT RACAOUT引脚描述：电源(VCCA，VCCD): 为使噪声最小，芯片的模拟和数字电路使用不同的电源总线，并且分别引到外封装不同管脚上，模拟和数字电源端最好分别走线，尽可能在靠近供电端处相连，而去耦合电容应尽量靠近器件。
地线(VSSA，VSSD)：芯片内部的模拟和数字电路也使用不同的地线。
几个VSSA尽量在引脚焊盘上相连，并用低阻通路连到电源上，VSSD也用低阻通路连到电源上。
同相模拟输入(ANA IN+): 录音信号的同相输入端，输入放大器可用单端或差分驱动。
单端输入时，信号由耦合电容输入，最大幅度为峰峰值32mV，耦合电容和本端的3KΩ电阻输入阻抗决定芯片频带的低端截止频率。
TA7668录音、放音双通道前置放大集成电路图
本文由【中文word文档库】搜集整理。
中文word文档库免费提供海量教学资料、行业资料、范文模板、应用文书、考试学习和社会经济等word文档TA7668录音、放音双通道前置放大集成电路图HY8010、HY8020电路典型工作原理电路图由MC1590等构成的语音压缩电路图便携式喊话器电路图公共汽车关门自动通报器(555、KD153、KD28)电路图TA7668是一种较有代表性的录音、放音双通道前置放大集成电路。
该Ic在随身听录放机、收录机、组合音响等音响系统中应用相当广泛。
1.TA7668内电路方框图及典型应用电路TA7668集成块的内电路方框图及典型应用电路如图1所示。
录放电路的放大器各自独立，IC内除具有两个相同功能的前置放大器和录音后级放大器外，另外还设有自动电平控制(ALC)、静噪等功能电路。
图1 TA7668集成块的内电路方框图及典型应用电路2.TA7668集成电路的引脚功能TA7668有AP，、BP两种不同的反缀字母，TA7668BP是在TA7668AP的基础上又进行了改进(某些工作参数作了调整)，但两者均采用双列16脚塑封结构，内电路框图及应用电路相同，可互换使用。
TA766AP8集成电路的引脚功能及数据见表1所列。
表1TA766AP8集成电路的引脚功能及数据3.TA7668主要电参数TA7668AP/BP集成电路的主要电参数见表2所列。
表2 TA7668AP交流特性(除特别指定外，Vcc=9V，f=lkHz，Ta=25℃)注:括号内数据为TA7668AP集成块参数。
4.信号流程(1) 放音。
以左声道为例(右声道与左声道结构对称)。
L录放磁头拾取的信号经SA2-7和C4至TA7668⑩脚，放大后从(12)脚输出，经C14、R12去后级电路。
C7、Rl5构成交流负反馈网络。
R9、Cll构成低频补偿网络，放音时由SA2-2接入电路。
放音时，TA7668(15)脚由SA2-3接地，IC内Vm、VT3截止，③、(14)脚对地呈开路，静噪无作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电话录音接口电路图
本文介绍的装置，利用家中闲置的录音机与电话机相连接，在电话时可自动录通话内容，平时仍可使用录音机原有功能。
电路及工作原理
电路原理见图1。
集成电路IC1 （LM741）及外围元件组成电压比较器，用以监测电话外线L1、L2之间的电压状况。
普通拨号电话挂机时L1、L2之间的电压为60V左右；有铃流时迭加了一个100V左右的交流信号；当拿起听筒时，L1、L2之间电压降至10V左右。
利用这个电压变化，便可判定出电话机的工作状态。
每当拿起听筒时，控制电路自动给录音机加电，开始录音；当挂上电话机时，录音机自动断电，停止录音。
运放比较器IC1的正输入端由电阻R3、R4偏置为V/2。
V是录音机的工作电压，一般为9V。
则IC1正输入端电压为4.5V。
静态电，L1、L2之间电压为60V，经R1、R2分压，则IC1的负输入端电压经为6V。
由于IC1的风输入端电压比正输入端电压高，则IC1输出低电平，三极管VT截止，继电器J触点断开，录音机断电不工作。
振铃时，尽管有时IC1的负输入端电压降到5V，但仍然高于正正输入端的4.5V，故IC1仍输出低电平，录音机仍处于断电状态。
当振铃后拿起听筒，L1、L2之间电压降至10V。
此时IC1的负输入端电压降为1V左右，低于正输入端电压，故IC1输出跳变为高电平，三极管VT导通，继电器J触点吸合，9V电压经CZ2给录音机供电，开始录音（录音机应事先置于“录音守候”状态。
通话完毕，挂上听筒时，L1、L2之间电压又升至60V，如
前所述，继电器J又断开，录音停止。
用户可将开关S2闭合，直接给录音机加电重放、整理录音资料。
注意，开关S2平时应置于断开位置。
S1用于控制自动录音，当不需电话录音时，可将S1打开。
录音机的音频输出信号是由L1、L2传输，经C3、T1隔直耦合至录音机的MIC输入口。
录音机的电源由三端稳压器IC2提供。
一般录音机的工作电压多为6V、9V、12V。
IC2应根据录音机的额定工作电压选用78××系列三端稳压器。
选用不同的工作电压，应调整R3、R4，使之符合原理要求，本例中，R3、R4可从10K－200K之间选取，二者应相等。
R6、LED组成电源指示。
VD1的作用是消除继电器线圈的反向电动势，保护VT。
元器件清单
制作与调试
IC1可选择任意型号的运放。
继电器J应根据录音机的工作电压及功率选取，一般使用JZC－21F即可。
T1采用晶体管收音机输出变压器，初级接L1、L2，次级接CZ1，中心抽头不用。
安装时，先用万用表测出外线L1、L2的极性，L2作为地端，然后将装置接入就可使用了。
