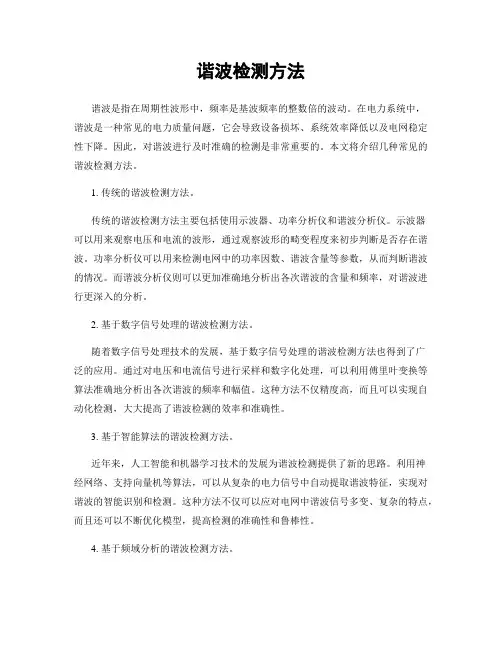

谐波检测方法
谐波检测方法谐波是指在周期性波形中，频率是基波频率的整数倍的波动。
在电力系统中，谐波是一种常见的电力质量问题，它会导致设备损坏、系统效率降低以及电网稳定性下降。
因此，对谐波进行及时准确的检测是非常重要的。
本文将介绍几种常见的谐波检测方法。
1. 传统的谐波检测方法。
传统的谐波检测方法主要包括使用示波器、功率分析仪和谐波分析仪。
示波器可以用来观察电压和电流的波形，通过观察波形的畸变程度来初步判断是否存在谐波。
功率分析仪可以用来检测电网中的功率因数、谐波含量等参数，从而判断谐波的情况。
而谐波分析仪则可以更加准确地分析出各次谐波的含量和频率，对谐波进行更深入的分析。
2. 基于数字信号处理的谐波检测方法。
随着数字信号处理技术的发展，基于数字信号处理的谐波检测方法也得到了广泛的应用。
通过对电压和电流信号进行采样和数字化处理，可以利用傅里叶变换等算法准确地分析出各次谐波的频率和幅值。
这种方法不仅精度高，而且可以实现自动化检测，大大提高了谐波检测的效率和准确性。
3. 基于智能算法的谐波检测方法。
近年来，人工智能和机器学习技术的发展为谐波检测提供了新的思路。
利用神经网络、支持向量机等算法，可以从复杂的电力信号中自动提取谐波特征，实现对谐波的智能识别和检测。
这种方法不仅可以应对电网中谐波信号多变、复杂的特点，而且还可以不断优化模型，提高检测的准确性和鲁棒性。
4. 基于频域分析的谐波检测方法。
频域分析是一种常见的信号处理方法，对于谐波检测也有着重要的应用。
通过将电压和电流信号转换到频域，可以清晰地观察到各次谐波的频率和幅值，从而实现对谐波的准确检测。
同时，频域分析还可以结合滤波技术，去除基波以外的谐波成分，进一步提高谐波检测的精度。
总结。
谐波检测是电力系统中非常重要的一环，对于保障电网安全稳定运行具有重要意义。
传统的谐波检测方法虽然已经比较成熟，但在精度和自动化方面仍有待提高。
基于数字信号处理和智能算法的谐波检测方法是未来的发展方向，可以更好地适应复杂多变的电力系统环境，实现对谐波的快速、准确检测。

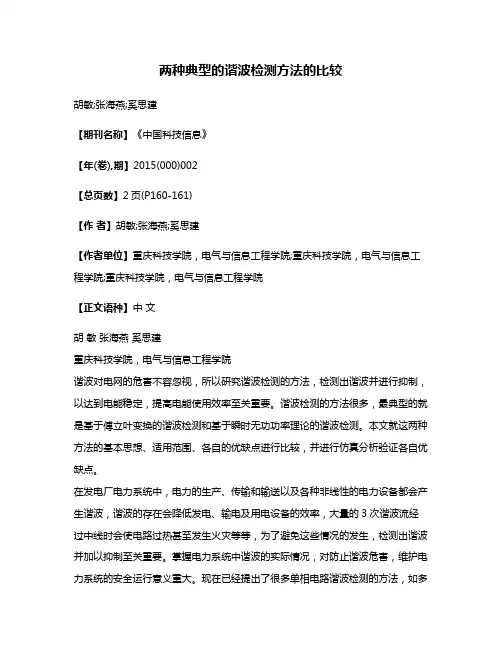

两种典型的谐波检测方法的比较
两种典型的谐波检测方法的比较胡敏;张海燕;奚思建【期刊名称】《中国科技信息》【年(卷),期】2015(000)002【总页数】2页(P160-161)【作者】胡敏;张海燕;奚思建【作者单位】重庆科技学院，电气与信息工程学院;重庆科技学院，电气与信息工程学院;重庆科技学院，电气与信息工程学院【正文语种】中文胡敏张海燕奚思建重庆科技学院，电气与信息工程学院谐波对电网的危害不容忽视，所以研究谐波检测的方法，检测出谐波并进行抑制，以达到电能稳定，提高电能使用效率至关重要。
谐波检测的方法很多，最典型的就是基于傅立叶变换的谐波检测和基于瞬时无功功率理论的谐波检测。
本文就这两种方法的基本思想、适用范围、各自的优缺点进行比较，并进行仿真分析验证各自优缺点。
在发电厂电力系统中，电力的生产、传输和输送以及各种非线性的电力设备都会产生谐波，谐波的存在会降低发电、输电及用电设备的效率，大量的3次谐波流经过中线时会使电路过热甚至发生火灾等等，为了避免这些情况的发生，检测出谐波并加以抑制至关重要。
掌握电力系统中谐波的实际情况，对防止谐波危害，维护电力系统的安全运行意义重大。
现在已经提出了很多单相电路谐波检测的方法，如多种有源电力滤波器单相电路谐波检测方法，基于三相瞬时无功和基于单相瞬时无功的谐波电流检测，直接计算法等。
在抑制谐波方面，大致的方向有两个：滤掉谐波，即用相关的带通滤波器先滤掉基波信号，然后将输入信号与滤波后的信号进行相减；对谐波进行补偿，即产生与谐波幅值相同，方向相反的电流信号，然后与谐波信号进行抵消。
基于傅里叶变换的谐波检测基本思想：通过对采样的电流信号进行FFT分析，可以得到电流中各次谐波分量，然后通过带通滤波器去掉要抵消的那些谐波分量，此方法要求信号具有周期性，而且实时性不强。
在此方法上提出了很多改进的方法：加窗函数；修正理想采样频率法；双峰谱线修正算法。
对于非整数次的谐波存在频谱泄露和栅栏现象，而通过构建窗函数就可以大大减小频谱泄露，插值算法则可以消除栅栏现象。

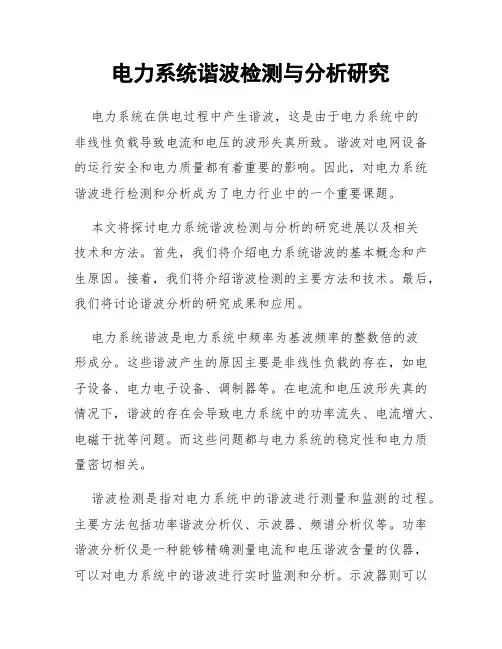

电力系统谐波检测与分析研究
电力系统谐波检测与分析研究电力系统在供电过程中产生谐波，这是由于电力系统中的非线性负载导致电流和电压的波形失真所致。
谐波对电网设备的运行安全和电力质量都有着重要的影响。
因此，对电力系统谐波进行检测和分析成为了电力行业中的一个重要课题。
本文将探讨电力系统谐波检测与分析的研究进展以及相关技术和方法。
首先，我们将介绍电力系统谐波的基本概念和产生原因。
接着，我们将介绍谐波检测的主要方法和技术。
最后，我们将讨论谐波分析的研究成果和应用。
电力系统谐波是电力系统中频率为基波频率的整数倍的波形成分。
这些谐波产生的原因主要是非线性负载的存在，如电子设备、电力电子设备、调制器等。
在电流和电压波形失真的情况下，谐波的存在会导致电力系统中的功率流失、电流增大、电磁干扰等问题。
而这些问题都与电力系统的稳定性和电力质量密切相关。
谐波检测是指对电力系统中的谐波进行测量和监测的过程。
主要方法包括功率谐波分析仪、示波器、频谱分析仪等。
功率谐波分析仪是一种能够精确测量电流和电压谐波含量的仪器，可以对电力系统中的谐波进行实时监测和分析。
示波器则可以用来显示电流和电压的波形，通过观察波形的形状和频谱，可以初步判断谐波的存在。
频谱分析仪则可以对电力系统中的信号进行频谱分析，可以更加准确地测量和分析谐波含量。
谐波分析是在谐波检测的基础上，对谐波进行详细的分析和研究。
谐波分析可以从频谱分析的角度来研究谐波的特性和分布。
通过分析谐波的频率分布，可以确定谐波的来源和产生机制。
同时，谐波分析还可以研究谐波对电力系统的影响，如电流和功率的失真、电力设备的损耗等。
谐波分析的研究成果可以为电力系统的运行和维护提供科学依据。
近年来，随着电力系统规模的扩大和电力负载的增加，谐波检测与分析研究也得到了更多的关注和重视。
在谐波检测方面，不断涌现着更加精确和高效的检测仪器和技术。
谐波分析方面，研究者们通过模拟和实验等手段，深入研究和分析了谐波的特性和对电力系统的影响。
电力系统中两大谐波检测法的比较分析
近 年来 ， 随着 电力 电子技术 的广 泛应 用 ， 电力 系 统谐波 污染 日益严重 ， 已成为影 响 电能质量 的公 害 。
线修正 算法 、 同步 采样 法等 Ｊ 准 。
１２ 基 于 瞬时无功 功率 理论 的谐 波检测 法 ．
谐 波可使 电能 的生 产 、 输 和 利 用 的效 率 降低 … ； 传 使 电气设备 过热 、 产生 振 动 和 噪声 ， 使 绝 缘 老化 ， 并
第２ ６卷 第 ｌ ５期 ２１ ００年 ８月
甘肃 科技
Ｇ ｎ ｕ Ｓ ｉｎ ｅ ａ ｄ Ｔ ｃ ｎ ｌ ａ ｓ ｃｅ ｃ ｎ ｅ ｈ ｏ
Ｉ ６ Ｎｏ ５ ｆ２ Ｊ ．１ Ａ
２ １ ００
电力 系统 中两大谐 波检 测 法 的 比较 分析
张
摘
君， 刘 磊
（ 兰州交通大学 ， 甘肃 兰州 ７００ ） ３０ ０ 要： 由于非线性负载和各种换流设备的广 泛应用 ， 使得电力 系统 中谐 波污染 日益严重 ， 补偿 电力系统谐波 ， 改善
法 满足 电力谐 波 测量 要 求 。 目前 ， 其 的改进 方 法 对
修 正 理 想 采 样 频 率
法
下的采样 值 ， 需要 添加 任何 硬件 ， 不 实时 性 好， 适合在 线测量 ， 误差稍大一些 ， 但 只能 减
少 ５ ％ 的 泄 漏 ０ Nhomakorabea用距谐 波频点 最近 的两 根离 散频谱 幅值估
１本 学者 赤木 泰 文 等人 于 １８ ３ ９４年 首先 提 出 了 基 于瞬 时无功 功率 理论 的瞬 时 空 间矢 量法 ， 初它 最 是 以瞬时 实功率 Ｐ和 虚功 率 ｑ的定 义 为基 础 ， Ｐ 即
电力系统中的谐波分析技术及应用教程
电力系统中的谐波分析技术及应用教程简介：在电力系统中，谐波分析技术被广泛应用于电力质量监测与评估、设备故障诊断与排除、谐波滤波器的设计等方面。
本文将介绍电力系统中谐波分析的基本原理、常用的谐波分析方法以及谐波分析在电力系统中的应用。
一、谐波分析的基本原理1.1 谐波的概念谐波是指波形与基波具有相同频率但具有不同幅值和相位的波形。
在电力系统中，谐波是由非线性负载和电力设备引起的。
常见的负载谐波包括电弧炉、变频器、电子设备等。
1.2 谐波分析的原理谐波分析的基本原理是将电力系统中的电压和电流信号经过傅里叶变换，将复杂的波形分解为一系列的正弦波，然后通过计算得到各个谐波分量的频率、幅值和相位。
根据这些参数，可以评估电力系统中的谐波程度，进而采取相应的措施进行修复或优化。
二、谐波分析方法2.1 快速傅里叶变换（FFT）快速傅里叶变换是最常用的谐波分析方法之一，它可以将时域信号转换为频域信号。
通过FFT分析，可以得到电力系统中各个谐波分量的频率、幅值和相位，并进一步计算谐波总畸变率（THD）等参数。
FFT算法的优势在于高速、高效，并且可以利用现有的计算平台进行实时分析。
2.2 小波变换小波变换是一种时频分析方法，可以同时提供时间域和频域信息。
相比于FFT，小波变换在时域和频域的分辨率上更具优势，能够更准确地分析瞬态过程和短时谐波。
小波变换在电力系统中的应用越来越广泛。
2.3 自适应滤波器法自适应滤波器法结合了信号处理和协方差分析原理，可以自动识别和消除电力系统中的谐波。
通过建立自适应滤波器，可以实时跟踪电力系统中的谐波分量，并对其进行有效的滤波补偿。
自适应滤波器法在电力系统的谐波控制中具有重要的应用价值。
三、谐波分析在电力系统中的应用3.1 电力质量监测与评估谐波对电力质量产生显著的影响，会导致电压波动、电流畸变、设备损坏等问题。
通过谐波分析，可以准确评估电力系统中的谐波情况，及时发现潜在问题，并采取措施改善电力质量。
谐波检测方法
谐波检测方法谐波是指在正弦波的基础上，频率是基波频率的整数倍的波。
在电力系统中，谐波是一种常见的电力质量问题，它会导致电网设备的过热、振动、噪音增加，甚至影响电能表的准确度。
因此，对谐波进行有效的检测和分析至关重要。
一、传统的谐波检测方法。
传统的谐波检测方法主要包括使用示波器、功率分析仪和谐波分析仪等设备进行采样和分析。
这些方法需要在现场进行操作，需要专业技术人员进行操作和分析，成本较高且操作不够便捷。
而且，这些方法只能对特定点进行采样，无法对整个电网系统进行全面的谐波监测。
二、现代的谐波检测方法。
随着科技的发展，现代的谐波检测方法逐渐成熟并得到广泛应用。
其中，基于数字信号处理技术的谐波检测方法成为了主流。
通过在电网系统中部署智能传感器和数据采集设备，可以实现对整个电网系统的实时谐波监测。
这些智能设备可以将采集到的数据通过网络传输到监测中心，实现远程实时监测和分析。
三、基于人工智能的谐波检测方法。
近年来，随着人工智能技术的快速发展，基于人工智能的谐波检测方法也逐渐崭露头角。
利用深度学习和神经网络等技术，可以对大量的谐波数据进行自动化的分析和识别。
这种方法可以大大提高谐波检测的效率和准确性，减少人为因素对检测结果的影响。
四、结语。
随着电力系统的不断发展和智能化水平的提高，谐波检测方法也在不断演进和完善。
传统的检测方法逐渐被现代化的技术所取代，基于数字信号处理和人工智能的谐波检测方法成为了未来的发展方向。
我们相信，随着技术的不断进步，谐波检测方法将会变得更加智能、准确和高效。
这将有助于提高电力系统的稳定性和可靠性，为人们的生活和生产带来更多的便利和安全。
以上就是关于谐波检测方法的相关内容，希望对您有所帮助。
电力系统的谐振与谐波分析
电力系统的谐振与谐波分析电力系统是现代社会中不可或缺的基础设施，它为人们的生活提供了稳定可靠的电能供应。
然而，在电力系统运行过程中，谐振与谐波问题常常会引起系统的不稳定和设备的损坏，因此对电力系统的谐振与谐波进行分析和控制是非常重要的。
谐振是指电力系统中的电容、电感和电阻等元件之间的相互作用导致的电压或电流的周期性振荡现象。
谐振可能会导致电力系统的频率偏离标准值，甚至引起系统的不稳定和设备的损坏。
为了分析和控制谐振问题，我们需要了解电力系统中的谐振机理和谐振的影响因素。
谐振机理主要涉及电力系统中的电容、电感和电阻等元件之间的相互作用。
当电容和电感元件之间的谐振频率等于系统的固有频率时，谐振现象就会发生。
这种谐振现象可能会导致电压或电流的不稳定振荡，进而引起设备的损坏。
因此，我们需要对电力系统中的谐振频率进行分析和控制，以确保系统的稳定运行。
谐振的影响因素主要包括电力系统中的元件参数、系统拓扑结构和外部扰动等。
元件参数的变化会直接影响谐振频率的大小和位置，因此我们需要对电力系统中的元件参数进行准确的测量和控制。
此外，电力系统的拓扑结构也会对谐振频率产生影响，因为不同的拓扑结构会导致不同的电容和电感的连接方式。
最后，外部扰动如电力负荷的突变和电源的波动等也会引起谐振现象，因此我们需要对外部扰动进行合理的分析和控制。
除了谐振问题外，谐波问题也是电力系统中需要关注的重要问题。
谐波是指电力系统中频率为整数倍于基波频率的非线性电压或电流成分。
谐波问题可能会导致电力系统中的电压和电流失真，进而引起设备的损坏和电能的浪费。
因此，对电力系统中的谐波进行分析和控制也是非常重要的。
谐波的分析和控制需要了解电力系统中的非线性元件和谐波滤波器等技术。
非线性元件如电力电子器件和非线性负载等会引起谐波的产生，因此我们需要对非线性元件进行合理的设计和控制。
此外，谐波滤波器可以用来抑制电力系统中的谐波，它通过选择合适的频率响应特性来实现谐波的消除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第26卷第15期2010年8月甘肃科技Gansu Science and TechnologyV ol.26No.15A ug.2010电力系统中两大谐波检测法的比较分析张君,刘磊(兰州交通大学,甘肃兰州730000)摘要:由于非线性负载和各种换流设备的广泛应用,使得电力系统中谐波污染日益严重,补偿电力系统谐波,改善供电质量成为当前迫切需要解决的问题。
而准确、实时地对电力系统谐波进行检测对其有着重要的意义。
在此针对当前电力系统中运用最广的两大谐波检测法进行了全面的分析比较,并提出了改进该方法的一些措施。
关键词:电力系统;谐波检测;傅里叶变换;瞬时无功功率中图分类号:T M711近年来,随着电力电子技术的广泛应用,电力系统谐波污染日益严重,已成为影响电能质量的公害。
谐波可使电能的生产、传输和利用的效率降低[1];使电气设备过热、产生振动和噪声,并使绝缘老化,使用寿命缩短,甚至发生故障或烧毁;同时可引起电力系统局部并联谐振或串联谐振,使谐波含量放大,造成电容器设备烧毁;谐波还会对通信设备产生严重干扰等。
这对电力系统的安全、经济运行造成了极大的影响[2]。
另外谐波抑制及补偿装置到底需要补偿多大的谐波,需要进行怎样的补偿配置,以及需要达到怎样的补偿效果都是以谐波分析得到的结果为依据的[3]。
所以对电力系统中的谐波含量进行实时测量,确切掌握电力系统中谐波的实际状况,对防止谐波危害,维护电力系统的安全运行意义重大。
1当前电力系统中谐波电流检测的主要方法1.1基于傅里叶变换的谐波检测法该法是当今应用最为广泛的一种谐波测量方法。
它是根据离散傅里叶变换(DFT)过渡到快速傅里叶变换(FFT)的基本原理而构成的。
它通过模拟信号经采样,离散成数字序列信号后,经微型计算机进行谐波分析和计算,得到基波和各次谐波的幅值和相位,并可获得如谐波功率、谐波阻抗等信息,同时还可对谐波进行各种统计和分析等[4]。
但是这种方法存在着频谱混叠、频率分辨能力低、栅栏效应及频谱泄漏等问题,使分析的信号参数(频率、幅值和相位)不准,尤其是相位误差很大,无法满足电力谐波测量要求。
目前,对其的改进方法有:利用加窗插值法、修正理想采样频率法、双峰谱线修正算法、准同步采样法等[5]。
1.2基于瞬时无功功率理论的谐波检测法日本学者赤木泰文等人于1984年首先提出了基于瞬时无功功率理论的瞬时空间矢量法,最初它是以瞬时实功率p和虚功率q的定义为基础,即p -q理论,后又补充定义了瞬时有功电流i p和瞬时无功电流i q等物理量,瞬时无功功率理论已逐渐完善[6]。
目前,它已是应用最广的一种检测谐波电流方法。
当前主要有以下几种方法:p-q法、p-q-r 法、i p-i q法以及d-q法等。
但这些方法都需要进行坐标变换,且都需要低通滤波器。
2两大方法的分析比较2.1对各种基于傅里叶变换的谐波检测法的分析比较,见表1表1各种基于傅里叶变换的谐波检测法的特点比较检测方法特点利用加窗插值法通过加窗减小频谱泄漏,通过插值消除栅栏效应引起的误差,可减少泄漏,有效地抑制谐波之间的干扰和杂波及噪声的干扰,从而可以精确测量到各次谐波电压和电流的幅值及相位修正理想采样频率法对每个采样点进行修正,得到理想采样频率下的采样值,不需要添加任何硬件,实时性好,适合在线测量,但误差稍大一些,只能减少50%的泄漏双峰谱线修正算法用距谐波频点最近的两根离散频谱幅值估计出待求谐波幅值,同时用多项式逼近法获得频率和幅值修正的计算公式,能有效降低频谱泄漏和噪声干扰准同步采样法能有效地抑制谐波对测量参数的影响及减小未完全同步产生的误差,获得较高的测量2.2对各种基于瞬时无功功率理论的谐波检测法的分析比较,见表22.3对两大方法的综合性分析比较,见表3表2各种基于瞬时无功功率理论的谐波检测法的特点比较检测方法特点适用场合p-q法没有考虑零序分量,当三相系统不平衡或有畸变时,其检测结果有较大误差仅适用于三相三线平衡正弦电压的供电系统p-q-r法能够检测在三相不平衡情况下的谐波电流,通过重采样可以减少计算量,以提高计算速度可适用于三相不平衡情况d-q法实时性好,可检测基波电流有功分量、无功分量和谐波分量,但对参数依赖性大适用于电网电压畸变和不对称情况i p -iq法能准确地检测对称三相电路的谐波值,实时性较好,在只需测量谐波时可省去锁相环电路能适应不对称电网和电压波形畸变时的情况表3两大谐波检测法的优缺点及适用场合对比检测方法优点缺点适用场合基于傅里叶变换的谐波检测法实现简单、功能多且使用方便存在着频谱泄漏、栅栏效应等问题,且实时性不好、精度不高适用于平稳信号,不适于非平稳信号基于瞬时无功功率理论的谐波检测法实时性较好,延时小,既能检测谐波又能补偿无功控制电路相对复杂,耗费大,所需计算量较大适用于实时性要求不是非常高的3改进措施在对当前电力系统中运用最广的两大谐波电流检测法进行的分析比较后,认为其改进措施有:1)对于基于傅里叶变换的谐波检测法首先应该对其存在的频谱泄漏、栅栏效应等问题进行有效地控制尽可能地消除,然后应该对其实时性和精度性进行提高,最后应该推广其适用场合,使之同样适用于非平稳信号。
2)对于基于瞬时无功功率理论的谐波检测法应该对其控制电路进行简化,减少其耗费,同时应该减少其计算量,进一步提高其实时性。
3)对于当前的神经网络法、小波分析法都具有可以提高谐波测量的实时性和精度性的优点,而基于瞬时无功功率理论的谐波检测法与基于傅里叶变换的谐波检测法是当前被广泛应用的两种主要方法,但它们的实时性和精度性还不是很好,对此可以使他们相互结合将其优点更好地发挥[7]。
如将小波分析法与瞬时无功功率理论结合、小波分析法与傅里叶变换结合、神经网络与傅里叶变换结合或将神经网络、小波分析同时与瞬时无功功率理论或傅里叶变换结合等。
相信这样检测效果会更好。
4)对于它们还存在算法速度和准确度不能兼顾的问题,对此应该运用最优化原理使算法速度和准确度尽可能地同时达到最优化。
5)有待于提高谐波监测装置硬件设备的精度、速度和可靠性,使谐波监测、实时分析与控制目标相结合,使测量与控制网络化、智能化、集成一体化。
4结语在对当前电力系统中运用最广的两大谐波电流检测法进行了全面的分析比较,并提出了其方法的一些改进方向后,本文认为:基于傅里叶变换的谐波检测法具有实现简单、功能多且使用方便的优点,适用于平稳信号[8];基于瞬时无功功率理论的谐波检测法具有实时性较好,延时小,既能检测谐波又能补偿无功的优点,适用于实时性要求不是非常高的场合。
对于基于傅里叶变换的谐波检测法还有待于对其存在的频谱泄漏、栅栏效应等问题进行有效地控制,并对其实时性和精度性进行提高;对于基于瞬时无功功率理论的谐波检测法还有待于对其控制电路进行简化,减少其耗费,同时应该减少其计算量,进一步提高其实时性。
应该充分利用当前研究出的新方法与当前被广泛应用的方法进行结合,将其优点更好地发挥。
同时提高谐波监测装置硬件设备的精度、速度和可靠性,使谐波监测、实时分析与控制目标相结合,使测量与控制网络化、智能化、集成一体化。
参考文献:[1]胡雪梅,马林.电力系统谐波的危害和抑制[J].实验科学与技术,2006,4(5):22223,107.[2]帅定新,谢运祥,王晓刚.电网谐波电流检测方法综述[J].电气传动,2008,38(8):17223.(下转第39页)50甘肃科技第26卷2.2.3 陷落柱在层拉平切片上的显示特征及解释层拉平切片反映了拾取层位振幅的平面变化,直观地显示出异常区的平面位置,便于检查剖面解释成果的正确性。
