MOS管的米勒效应-讲的很详细讲解学习
MOS管米勒效应讲解
如下是一个NMOS的开关电路，阶跃信号VG1设置DC电平2V，方波（振幅2V，频率50Hz），T2的开启电压2V，所以MOS管T2会以周期T=20ms进行开启和截止状态的切换。
首先仿真Vgs和Vds的波形，会看到Vgs=2V的时候有一个小平台，有人会好奇为什么Vgs在上升时会有一个小平台？MOS管Vgs小平台带着这个疑问，我们尝试将电阻R1由5K改为1K，再次仿真，发现这个平台变得很小，几乎没有了，这又是为什么呢？MOS管Vgs小平台有改善为了理解这种现象，需要理论知识的支撑。
MOS管的等效模型我们通常看到的MOS管图形是左边这种，右边的称为MOS管的等效模型。
其中：Cgs称为GS寄生电容，Cgd称为GD寄生电容，输入电容Ciss=Cgs+Cgd，输出电容Coss=Cgd+Cds，反向传输电容Crss=Cgd，也叫米勒电容。
米勒效应的罪魁祸首就是米勒电容，米勒效应指其输入输出之间的分布电容Cgd在反相放大的作用下，使得等效输入电容值放大的效应，米勒效应会形成米勒平台。
首先我们需要知道的一个点是：因为MOS管制造工艺，必定产生Cgd，也就是米勒电容必定存在，所以米勒效应不可避免。
那米勒效应的缺点是什么呢？MOS管的开启是一个从无到有的过程，MOS管D极和S极重叠时间越长，MOS管的导通损耗越大。
因为有了米勒电容，有了米勒平台，MOS管的开启时间变长，MOS管的导通损耗必定会增大。
仿真时我们将G极电阻R1变小之后，发现米勒平台有改善？原因我们应该都知道了。
MOS管的开启可以看做是输入电压通过栅极电阻R1对寄生电容Cgs的充电过程，R1越小，Cgs充电越快，MOS管开启就越快，这是减小栅极电阻，米勒平台有改善的原因。
那在米勒平台究竟发生了一些什么？以NMOS管来说，在MOS管开启之前，D极电压是大于G极电压的，随着输入电压的增大，Vgs在增大，Cgd存储的电荷同时需要和输入电压进行中和，因为MOS管完全导通时，G极电压是大于D极电压的。
(完整版)MOS管的米勒效应-讲的很详细
米勒效应的影响：MOSFET的栅极驱动过程，可以简单的理解为驱动源对MOSFET的输入电容（主要是栅源极电容Cgs）的充放电过程；当Cgs达到门槛电压之后， MOSFET就会进入开通状态；当MOSFET开通后，Vds开始下降，Id开始上升，此时MOSFET进入饱和区；但由于米勒效应，Vgs会持续一段时间不再上升，此时Id已经达到最大，而Vds还在继续下降，直到米勒电容充满电，Vgs又上升到驱动电压的值，此时MOSFET进入电阻区，此时Vds彻底降下来，开通结束。
由于米勒电容阻止了Vgs的上升，从而也就阻止了Vds的下降，这样就会使损耗的时间加长。
（Vgs上升，则导通电阻下降，从而Vds下降）米勒效应在MOS驱动中臭名昭著，他是由MOS管的米勒电容引发的米勒效应，在MOS管开通过程中，GS电压上升到某一电压值后GS电压有一段稳定值，过后GS 电压又开始上升直至完全导通。
为什么会有稳定值这段呢？因为，在MOS开通前，D极电压大于G极电压，MOS寄生电容Cgd储存的电量需要在其导通时注入G极与其中的电荷中和，因MOS完全导通后G极电压大于D极电压。
米勒效应会严重增加MOS的开通损耗。
（MOS管不能很快得进入开关状态）所以就出现了所谓的图腾驱动！！选择MOS时，Cgd越小开通损耗就越小。
米勒效应不可能完全消失。
MOSFET中的米勒平台实际上就是MOSFET处于“放大区”的典型标志用用示波器测量GS电压，可以看到在电压上升过程中有一个平台或凹坑，这就是米勒平台。
米勒效应指在MOS管开通过程会产生米勒平台，原理如下。
理论上驱动电路在G级和S级之间加足够大的电容可以消除米勒效应。
但此时开关时间会拖的很长。
一般推荐值加0.1Ciess的电容值是有好处的。
下图中粗黑线中那个平缓部分就是米勒平台。
删荷系数的这张图在第一个转折点处：Vds开始导通。
Vds的变化通过Cgd和驱动源的内阻形成一个微分。
因为Vds近似线性下降，线性的微分是个常数，从而在Vgs处产生一个平台。
mos管 米勒效应
mos管米勒效应摩斯管是一种电子元件, 是由美国发明家塞缪尔·F·B·摩斯于1837年发明的。
摩斯管的主要作用是将电流转换为光信号，而这些光信号可以用来传输信息。
米勒效应是摩斯管中的一种现象，它会影响摩斯管的性能和工作效果。
米勒效应是指当摩斯管中的电子束击中荧光屏时，由于电子束的速度非常快，会导致荧光屏上的像素点在短时间内亮起并迅速消失的现象。
这种现象使得人眼无法察觉到像素点的闪烁，而只能看到一个连续的光线。
米勒效应的产生是由于摩斯管中的电子束在击中荧光屏时，会有一个持续的电子束停留时间。
这个停留时间取决于电子束的速度和荧光屏的性能。
当电子束速度很快时，停留时间很短，荧光屏上的像素点会迅速亮起并消失，从而形成一个连续的光线。
而当电子束速度较慢时，停留时间较长，荧光屏上的像素点会持续亮起，从而形成一个连续的光线。
米勒效应对摩斯管的性能和工作效果有着重要的影响。
首先，米勒效应会影响摩斯管的分辨率。
由于像素点的闪烁现象，人眼无法准确分辨出每个像素点的位置和形状，从而降低了摩斯管的分辨率。
其次，米勒效应会影响摩斯管的亮度和对比度。
由于像素点的闪烁现象，荧光屏上的亮度和对比度会降低，使得显示效果不够清晰和鲜明。
此外，米勒效应还会影响摩斯管的刷新率。
由于像素点的闪烁现象，荧光屏上的像素点需要在短时间内亮起并消失，从而要求摩斯管具有较高的刷新率才能正常显示图像。
为了减轻米勒效应对摩斯管的影响，科学家们采取了各种方法来改善摩斯管的性能和工作效果。
首先，优化摩斯管的电子束速度和荧光屏的性能，可以减少像素点的闪烁现象，提高摩斯管的分辨率和亮度。
其次，增加摩斯管的刷新率，可以减少像素点的停留时间，提高摩斯管的刷新效果。
此外，改进摩斯管的显示算法和电路设计，也可以提高摩斯管的显示效果和稳定性。
除了在摩斯管中，米勒效应在其他领域也有一定的应用。
例如，在激光显示器和光学通信系统中，米勒效应可以用来控制光信号的传输和显示效果。

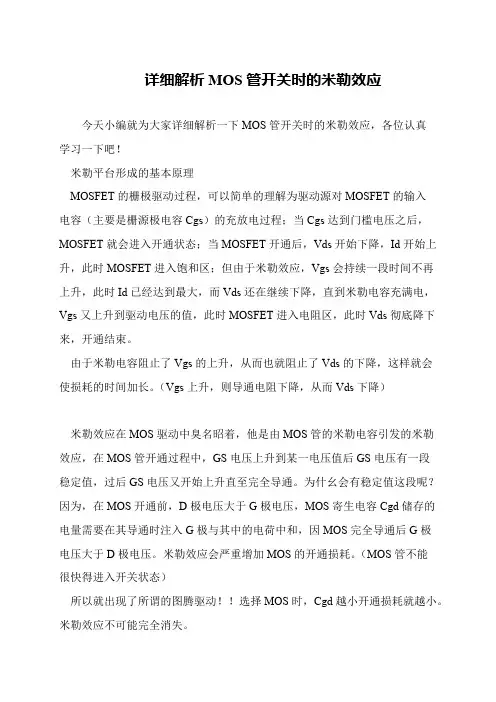

详细解析MOS管开关时的米勒效应
详细解析MOS管开关时的米勒效应
今天小编就为大家详细解析一下MOS管开关时的米勒效应，各位认真
学习一下吧！
米勒平台形成的基本原理
MOSFET的栅极驱动过程，可以简单的理解为驱动源对MOSFET的输入
电容（主要是栅源极电容Cgs）的充放电过程；当Cgs达到门槛电压之后，MOSFET就会进入开通状态；当MOSFET开通后，Vds开始下降，Id开始上升，此时MOSFET进入饱和区；但由于米勒效应，Vgs会持续一段时间不再
上升，此时Id已经达到最大，而Vds还在继续下降，直到米勒电容充满电，Vgs又上升到驱动电压的值，此时MOSFET进入电阻区，此时Vds彻底降下来，开通结束。
由于米勒电容阻止了Vgs的上升，从而也就阻止了Vds的下降，这样就会
使损耗的时间加长。
（Vgs上升，则导通电阻下降，从而Vds下降）
米勒效应在MOS驱动中臭名昭着，他是由MOS管的米勒电容引发的米勒
效应，在MOS管开通过程中，GS电压上升到某一电压值后GS电压有一段
稳定值，过后GS电压又开始上升直至完全导通。
为什幺会有稳定值这段呢？因为，在MOS开通前，D极电压大于G极电压，MOS寄生电容Cgd储存的
电量需要在其导通时注入G极与其中的电荷中和，因MOS完全导通后G极
电压大于D极电压。
米勒效应会严重增加MOS的开通损耗。
（MOS管不能
很快得进入开关状态）
所以就出现了所谓的图腾驱动！！选择MOS时，Cgd越小开通损耗就越小。
米勒效应不可能完全消失。

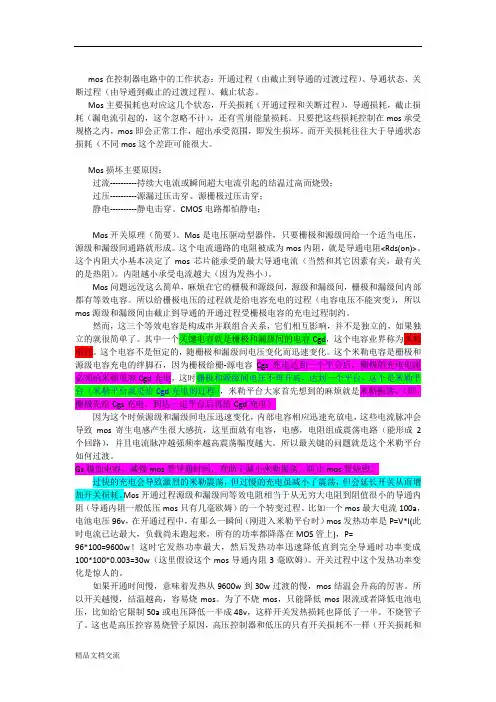

功率MOS管烧毁的原因(米勒效应)
mos在控制器电路中的工作状态：开通过程（由截止到导通的过渡过程）、导通状态、关断过程（由导通到截止的过渡过程）、截止状态。
Mos主要损耗也对应这几个状态，开关损耗（开通过程和关断过程），导通损耗，截止损耗（漏电流引起的，这个忽略不计），还有雪崩能量损耗。
只要把这些损耗控制在mos承受规格之内，mos即会正常工作，超出承受范围，即发生损坏。
而开关损耗往往大于导通状态损耗（不同mos这个差距可能很大。
Mos损坏主要原因：过流----------持续大电流或瞬间超大电流引起的结温过高而烧毁；过压----------源漏过压击穿、源栅极过压击穿；静电----------静电击穿。
CMOS电路都怕静电；Mos开关原理（简要）。
Mos是电压驱动型器件，只要栅极和源级间给一个适当电压，源级和漏级间通路就形成。
这个电流通路的电阻被成为mos内阻，就是导通电阻<Rds(on)>。
这个内阻大小基本决定了mos芯片能承受的最大导通电流（当然和其它因素有关，最有关的是热阻）。
内阻越小承受电流越大（因为发热小）。
Mos问题远没这么简单，麻烦在它的栅极和源级间，源级和漏级间，栅极和漏级间内部都有等效电容。
所以给栅极电压的过程就是给电容充电的过程（电容电压不能突变），所以mos源级和漏级间由截止到导通的开通过程受栅极电容的充电过程制约。
然而，这三个等效电容是构成串并联组合关系，它们相互影响，并不是独立的，如果独立的就很简单了。
其中一个关键电容就是栅极和漏级间的电容Cgd，这个电容业界称为米勒电容。
这个电容不是恒定的，随栅极和漏级间电压变化而迅速变化。
这个米勒电容是栅极和源级电容充电的绊脚石，因为栅极给栅-源电容Cgs充电达到一个平台后，栅极的充电电流必须给米勒电容Cgd充电，这时栅极和源级间电压不再升高，达到一个平台，这个是米勒平台（米勒平台就是给Cgd充电的过程），米勒平台大家首先想到的麻烦就是米勒振荡。
（即，栅极先给Cgs充电，到达一定平台后再给Cgd充电）因为这个时候源级和漏级间电压迅速变化，内部电容相应迅速充放电，这些电流脉冲会导致mos寄生电感产生很大感抗，这里面就有电容，电感，电阻组成震荡电路（能形成2个回路），并且电流脉冲越强频率越高震荡幅度越大。
mos管的密勒效应
mos管的密勒效应摘要：一、简介- 密勒效应是什么- 密勒效应在哪些场景下会出现二、密勒效应的原理- 密勒效应的定义- 密勒效应与MOS 管的关系- 影响密勒效应的因素三、密勒效应的影响- 对MOS 管性能的影响- 对电路设计的影响四、如何减小密勒效应- 改进电路设计- 选择合适的元器件五、总结- 密勒效应的重要性- 未来发展趋势正文：MOS 管的密勒效应是一种在高压、高频应用中影响MOS 管性能的现象。
密勒效应指的是在MOS 管的栅极、源极和漏极之间，由于电荷积累和传输等原因，出现的一种电荷分布现象。
这种现象会导致MOS 管的阈值电压变化，从而影响其导通特性和截止特性。
一、简介密勒效应主要出现在高压、高频应用的MOS 管中，如在电源、逆变器等场景中。
在这些场景下，由于电压和频率的增加，MOS 管中的电荷积累和传输速度会发生变化，进而导致密勒效应的出现。
二、密勒效应的原理密勒效应的定义是：在MOS 管工作过程中，由于栅极、源极和漏极之间的电荷积累和传输，使得栅极电势发生变化，从而影响MOS 管的导通和截止特性。
这种现象与MOS 管的材料、尺寸和工作条件等因素有关。
三、密勒效应的影响密勒效应会对MOS 管的性能产生影响，如导通电阻、漏极电流等参数发生变化。
同时，密勒效应还会影响电路的设计，如需要考虑阈值电压的变化，选择合适的元器件等。
四、如何减小密勒效应为了减小密勒效应，可以从改进电路设计和选择合适的元器件两个方面入手。
例如，可以优化电路布局，减小栅极电荷积累；选择具有较低密勒效应的MOS 管材料和尺寸等。
五、总结总的来说，密勒效应是高压、高频应用中MOS 管的一个重要现象，对MOS 管的性能和电路设计都有影响。
mos管的米勒效应
mos管的米勒效应MOS管，即金属氧化物半导体场效应管，是一种常见的半导体器件。
它常常用在电路中作为放大器或开关。
在MOS管的使用中，米勒效应是一个非常重要的概念。
米勒效应指的是信号的输入和输出之间的交叉影响。
在MOS管中，输入电容和输出电容的存在，会导致信号在通道中的直流增益受到影响，从而导致频率响应的变化。
这个过程中，输入电容和输出电容的乘积被称为MOS管的米勒电容，它是一个非常关键的参数。
MOS管的米勒效应可以分成以下几个步骤加以阐述。
第一步，假设MOS管处于电压放大状态，即输入信号的大小为Vin，输出信号的大小为Vout。
此时，输入电容Ci和输出电容Co的存在会使信号在MOS管的通道中发生相速度的变化。
相速度指的是信号通过管道时所需的时间。
在这种情况下，输入信号和输出信号出现相位差，从而导致输出信号的大小发生变化。
第二步，米勒电容的存在会使输入电压的大小变成了原来的Ci / (Ci + Co)倍。
这就是MOS管的米勒效应，也是频率响应变化的原因。
第三步，根据MOS管的工作原理，可以通过加入负反馈来抵消这种频率响应的变化。
通过适当地选择反馈电容，可以使MOS管的直流放大倍数稳定地工作在某一个范围内，从而保证电路的稳定性和可靠性。
MOS管的米勒效应是一个非常重要的概念，它对于MOS管的设计和应用有着深远的影响。
在电路设计中，为了保证MOS管的稳定性和可靠性，需要注意米勒效应的影响，并采取相应的措施进行抵消。
最后，我们要意识到把MOS管的电容问题处理好，才能促进电路的性能和信号质量的稳定性。
mos管的密勒效应
mos管的密勒效应【实用版】目录一、MOS 管的概述二、MOS 管的密勒效应概念三、密勒效应对 MOS 管的影响四、如何减少密勒效应的影响五、总结正文一、MOS 管的概述MOS 管，即金属 - 氧化物 - 半导体场效应管（Metal-Oxide-Semiconductor Field Effect Transistor），是一种广泛应用于现代电子技术的半导体器件。
MOS 管具有高输入阻抗、低噪声和低功耗等特点，在数字电路、模拟电路和功率放大器等领域都有广泛的应用。
二、MOS 管的密勒效应概念密勒效应（Miller Effect）是指在 MOS 管中，由于栅极和源极之间存在电容，当栅极电势发生变化时，会引起源极电势的相应变化。
这种现象在高频应用中尤为明显，会降低电路的稳定性和增加功耗。
三、密勒效应对 MOS 管的影响1.延长开关频率：由于密勒效应，MOS 管在高频开关电路中的开关速度会降低，从而延长了开关频率。
2.增加功耗：密勒效应会导致 MOS 管在开关过程中消耗更多的能量，从而增加功耗。
3.降低系统稳定性：由于密勒效应引起的源极电势变化，可能会导致电路的振荡和失真，降低系统的稳定性。
四、如何减少密勒效应的影响1.减小栅极电容：通过减小栅极电容，可以减少密勒效应的影响。
这可以通过选择合适的栅极材料和结构、减小栅极与源极之间的距离等方法实现。
2.增加源极电阻：增加源极电阻可以降低源极电势的变化，从而减小密勒效应的影响。
3.使用负反馈：通过使用负反馈电路，可以减小密勒效应引起的源极电势变化，从而提高电路的稳定性。
五、总结MOS 管的密勒效应在高频应用中会带来诸多不利影响，如延长开关频率、增加功耗和降低系统稳定性等。
为了减小密勒效应的影响，可以采取减小栅极电容、增加源极电阻和使用负反馈等方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
M O S管的米勒效应-讲
的很详细
米勒效应的影响：
MOSFET的栅极驱动过程，可以简单的理解为驱动源对MOSFET的输入电容（主要是栅源极电容Cgs）的充放电过程；当Cgs达到门槛电压之后， MOSFET就会进入开通状态；当MOSFET开通后，Vds开始下降，Id开始上升，此时MOSFET 进入饱和区；但由于米勒效应，Vgs会持续一段时间不再上升，此时Id已经达到最大，而Vds还在继续下降，直到米勒电容充满电，Vgs又上升到驱动电压的值，此时MOSFET进入电阻区，此时Vds彻底降下来，开通结束。
由于米勒电容阻止了Vgs的上升，从而也就阻止了Vds的下降，这样就会使损耗的时间加长。
（Vgs上升，则导通电阻下降，从而Vds下降）
米勒效应在MOS驱动中臭名昭著，他是由MOS管的米勒电容引发的米勒效应，在MOS管开通过程中，GS电压上升到某一电压值后GS电压有一段稳定值，过后GS电压又开始上升直至完全导通。
为什么会有稳定值这段呢？因为，在MOS 开通前，D极电压大于G极电压，MOS寄生电容Cgd储存的电量需要在其导通时注入G极与其中的电荷中和，因MOS完全导通后G极电压大于D极电压。
米勒效应会严重增加MOS的开通损耗。
（MOS管不能很快得进入开关状态）
所以就出现了所谓的图腾驱动！！选择MOS时，Cgd越小开通损耗就越小。
米勒效应不可能完全消失。
MOSFET中的米勒平台实际上就是MOSFET处于“放大区”的典型标志
用用示波器测量GS电压，可以看到在电压上升过程中有一个平台或凹坑，这就是米勒平台。
米勒效应指在MOS管开通过程会产生米勒平台，原理如下。
理论上驱动电路在G级和S级之间加足够大的电容可以消除米勒效应。
但此时开关时间会拖的很长。
一般推荐值加0.1Ciess的电容值是有好处的。
下图中粗黑线中那个平缓部分就是米勒平台。
删荷系数的这张图在第一个转折点处：Vds开始导通。
Vds的变化通过Cgd和驱动源的内阻形成一个微分。
因为Vds近似线性下降，线性的微分是个常数，从而在Vgs处产生一个平台。
米勒平台是由于mos 的g d 两端的电容引起的，即mos datasheet里的
Crss 。
这个过程是给Cgd充电，所以Vgs变化很小，当Cgd充到Vgs水平的时候，Vgs 才开始继续上升。
Cgd在mos刚开通的时候，通过mos快速放电，然后被驱动电压反向充电，分担了驱动电流，使得Cgs上的电压上升变缓，出现平台
to~t1: Vgs from 0 to Vth.Mosfet没通.电流由寄生二极管Df.
t1~t2: Vgs from Vth to Va. Id
t2~t3: Vds下降.引起电流继续通过Cgd. Vdd越高越需要的时间越长.
Ig 为驱动电流.
开始降的比较快.当Vdg接近为零时,Cgd增加.直到Vdg变负,Cgd增加到最大.下降变慢.
t3~t4: Mosfet 完全导通,运行在电阻区.Vgs继续上升到Vgg.
平台后期，VGS继续增大，IDS是变化很小，那是因为MOS饱和了。
，但是，从楼主的图中，这个平台还是有一段长度的。
这个平台期间，可以认为是MOS 正处在放大期。
前一个拐点前：MOS 截止期，此时Cgs充电，Vgs向Vth逼进。
前一个拐点处：MOS 正式进入放大期
后一个拐点处：MOS 正式退出放大期，开始进入饱和期。
当斜率为dt 的电压V施加到电容C上时(如驱动器的输出电压)，将会增大电容内的电流：
I=C×dV/dt （1）
因此，向MOSFET施加电压时，将产生输入电流Igate = I1 + I2，如下图所示。
在右侧电压节点上利用式(1)，可得到：
I1=Cgd×d(Vgs-Vds)/dt=Cgd×(dVgs/dt-dVds/dt) （2）
I2=Cgs×d(Vgs/dt) （3）
如果在MOSFET上施加栅-源电压Vgs，其漏-源电压Vds 就会下降(即使是呈非线性下降)。
因此，可以将连接这两个电压的负增益定义为：
Av=- Vds/Vgs （4）
将式(4)代入式(2)中，可得：
I1=Cgd×（1+Av）dVgs/dt （5）
在转换(导通或关断)过程中，栅-源极的总等效电容Ceq为：
Igate=I1+I2=(Cgd×(1+Av)+Cgs)×dVgs/dt=Ceq×dVgs/dt （6）
式中(1+Av)这一项被称作米勒效应，它描述了电子器件中输出和输入之间的电容反馈。
当栅-漏电压接近于零时，将会产生米勒效应。
Cds分流最厉害的阶段是在放大区。
为啥？因为这个阶段Vd变化最剧烈。
平台恰恰是在这个阶段形成。
你可认为：门电流Igate完全被Cds吸走，而没有电流流向Cgs。
当Cgd通过mos放电结束后(即在平台区Cgd先放电然后Vgs给它充电)，MOS 进入了饱和阶段，Vd变化缓慢。
虽然Vgs 的增长也能够让部分电流流想Cds，
但主要的门电流是流向Cgs 。
门电流的分流比：I1：I2 = Cds：Cgs ，看看电流谁分的多？呵呵。
当mos放电结束后，近似地认为门电流全部流过Cgs，因此：Vgs重新开始增长
在手册中，Ciss=Cgs+Cgd
Coss=Cds+Cgd
Crss=Cgd。
