1．漏电保护器的组成
漏电保护器主要由检测电路、判断或放大电路和执行电路三部分组成
各部分的主要作用如下：
(1)检测电路由漏电电流互感器(零序电流互感器)将电网或电气设备的漏电电流转变为二次信号。
(2)判断或放大电路根据检测电路送来的信号进行处理或放大，并决定是否送到执行电路。
2、提问：
3、复习导入新课
二、讲授新课：
§2—6漏电保护器
漏电保护器是一种在规定条件下，当漏电电流达到或超过给定值时，便能自动断开电路的一种机械式开关电器或组合电器。其全称为低压漏电电流动作保护器，简称漏电保护器，俗称漏电保安器或保安器。漏电保护器的主要作用是防止人身触电，在某些条件下，也能起到防止电气火灾的作用。
1．电压型漏ቤተ መጻሕፍቲ ባይዱ保护器的工作原理
漏电保护器就是通过检测机构取得这两种异常信号，经过中间机构的转换和传递，使执行机构动作，并通过开关装置断开电源。有时，异常信号很微弱，中间还需要增设放大环节。
小结
漏电保护器的一般知识。
作业
习题集P13-15
课后
教学
回顾

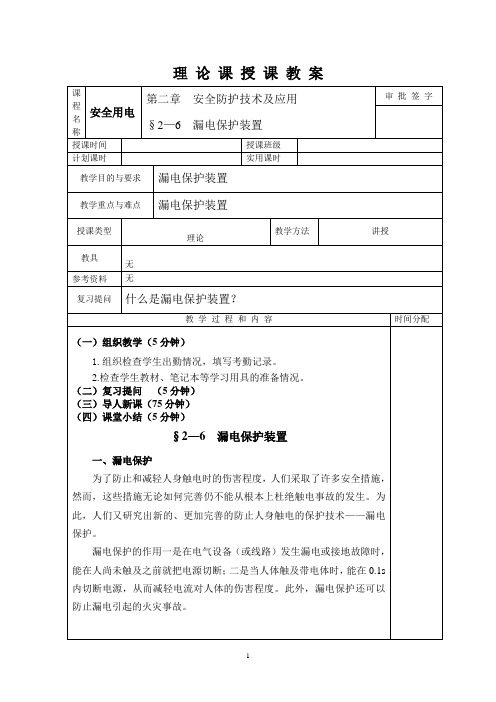

理论课授课教案
课
程
名
称
安全用电
第二章安全防护技术及应用
§2—6漏电保护器
审批签字
授课时间
2009
授课班级
08电子电工班
计划课时
2课时
实用课时
2课时
教学目的与要求
漏电保护器
教学重点与难点
漏电保护器
授课类型
理论
教学方法
讲授
教具
无
参考资料
无
复习提问
什么是漏电保护器？
教学过程和内容
漏电保护装置课件
二、防止触电的技术措施（6）
3
装设漏电保护装置
为了保证在故障情况下人身和设备的安 全，应依据《剩余电流动作保护装置安装 和运行》（GB13955-2005）装设漏电保护 器。它可以在设备及线路漏电时通过保护 装置的检测机构转换取得异常信号，经中 间机构转换和传递，然后促使执行机构动 作，自动切断电源，起到保护作用。
是最为常见的安全措施！
1、绝缘
它是防止人体触及绝缘物把带电体封闭起来。 瓷、玻璃、云母、橡胶、木材、胶木、塑料、布 、纸和矿物油等都是常用的绝缘材料。
应当注意：很多绝缘材料受潮后会丧失绝缘性 能或在强电场作用下会遭到破坏，丧失绝缘性能 。
漏电保护装置
二、防止触电的技术措施（2）
绝缘、屏护和间距
1
是最为常见的安全措施！
2、屏护
即采用遮拦、护照、护盖箱闸等把带电 体同外界隔绝开来。
电器开关的可动部分一般不能使用绝缘 ，而需要屏护。高压设备不论是否有绝缘 ，均应采取屏护。
漏Байду номын сангаас保护装置
二、防止触电的技术措施（3）
绝缘、屏护和间距
1
是最为常见的安全措施！
3、间距
就是保证必要的安全距离。间距除用防 止触及或过分接近带电体外，还能起到防 止火灾、防止混线、方便操作的作用。在 低压工作中，最小检修距离不应小于0.1米 。
感知电流（成年男性1.1mA；女性 0.7mA） 是指在一定的概率下通过人体引起人有任何感觉的最小电 流 摆脱电流（成年男性16mA；女性 10.5mA） 在一定概率下人触电后能自行摆脱带电体的最大电流 致命电流 （30mA以上有生命危险；50mA以上可引起心 室颤动；100mA足可致死）
安全用电完整教案第二章
XX省技工学校文化理论课教案（首页）（代号A-3）审核签名：第一节屏护、间距与安全标志一、屏护屏护就是用防护装置将带电部位、场所或范围隔离开来。
常用的屏护装置及规格有以下几种。
1.遮栏遮栏用于室内高压配电装置，宜做成网状，网孔不应大于40mm⨯40mm，也不应小于20mm⨯20mm。
遮拦高度应不低于1.70m，底部距地面不应大于0.1m。
金属遮拦必须妥善接地并加锁。
2.栅栏栅栏用于室外配电装置时，其高度不应低于1.50m ；若室内场地较开阔，也可装高度不低于1.20m的栅栏。
栅条间距和最低栏杆至地面的距离都不应大于200mm。
金属制作的栅栏也应妥善接地。
3.围墙室外落地安装的变配电设施应有完好的围墙，墙的实体部分高度不应低于2.5m。
10kV及以下落地式变压器台四周须装设遮拦，遮拦与变压器外壳相距不应小于0.8m。
4.保护网保护网有铁丝网和铁板网。
当明装裸导线或母线跨越通道时，若对地面的距离不足2.5m，应在其下方装设保护网，以防止高处坠落物体或上下碰触事故的发生。
以上几种屏护装置应该符合间距的要求及有关的规定，并根据需要配以明显的标志。
要求较高的屏护装置，还应装设信号指示和联锁装置。
二、间距间距又称安全距离，是指为防止发生触电事故或短路故障而规定的带电体之间、带电体与地面及其他设施之间、工作人员与带电体之间所必须保持的最小距离或最小空气间隙。
间距的大小，主要是根据电压的高低、设备状况和安装方式来确定的，并在规程中做出明确的规定。
规程中包括以下五方面的内容。
1.屋内外配电装置的安全距离。
2.人体与带电设备或导体间的安全距离。
3.架空线路的安全距离。
4.室内外配线的安全距离。
5.接户线与地面及建筑物各部位的安全距离。
除上述安全距离外，还有一些安全距离对于防止检修人员触电也是十分重要的。
例如在架空线路附近进行起重工作时，起重机械及起重物与线路之间的最小距离，对于0.4kV线路应大于1.5m；10kV线路应大于2m。
2.6漏电保护装置
教学过程和内容
时间分配
二、漏电保护装置
在低压配电系统中，无论是保护接地还是保护接零，只要相线与电气设备金属外壳接触，就会形成故障回路并产生故障电流，在外壳与大地间产生电位差，使触及带电的人有生命危险。若线路的绝缘遭到破坏则会导致漏电，漏电电流的热效应又会加速绝缘的进一步老化，如此恶性循环的必然后果是酿成电气火灾。因此，为保护人民生命财产的安全，必须推广比保护接地、保护接零更加完善的附加性安全措施，即漏电保护装置。
2.漏电保护装置的安装
（1）需要安装漏电保护装置的场所
（2）漏电保护装置的安装要求
3.漏电保护装置的维护
（1）对使用中的漏电保护装置应定期用试验按钮试验其可靠性。
（2）为检验漏电保护装置使用中动作特性的变化，应定期对其动作特性（包括漏电动作电流值、漏电不动作电流值及动作时间）进行试验。
（3）运行中漏电保护器跳闸后，应认真检查其动作原因，排除故障后再合闸送电。
按动作结构分，电流型漏电保护器可分为直接动作式和间接动作式。
在型式上，按保护器具有的功能大体上可分为三类：
（1）漏电继电器；（2）漏电开关（3）漏电保护插座
电磁式和电子式漏电保护器的性能对比见表2-33。
小结
漏电保护器的一般知识。
作业
课后
教学
回顾
二、漏电保护器
漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺项保护。它有单相的，也有三相的。
由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。根据保护器的工作原理，可将其分为电压型、电流型和脉冲型三种类型，见表2-32。
漏电保护器使用规定电子教案
雷电活动频繁地区的电气设备选用冲击电压不动作型漏电保护器；
安装在易燃、易爆、潮湿或有腐蚀性气体等恶劣环境中的漏电保护器，应根
对漏电保护器动作参数的选择
手持式电动工具、移动电器、家用电器插座回路的设备应优先选用额定
30mA快速动作的漏电保护器。
应通知电气二班查明原因找出故障，必要时可联系电气一班试验人员对
不得连续强行送电；除经检查确认为漏电保护器本身发生
定期分析漏电保护器的运行情况，及时更换有故障的漏电保护器。
漏电保护器的动作特性由制造厂整定，按产品说明书使用，使用中不得随
漏电保护器的维修应由维护部电气二班进行，运行中遇有异常现象应找电
10mA、快速动作的漏电保护器。
在金属物体上工作，操作手持式电动工具或行灯时，应选用额定漏电动作
10mA、快速动作的漏电保护器。
连接室外架空线路的电气设备应选用冲击电压不动作型漏电保护器。
带有架空线路的总保护应选择中、低灵敏度及延时动作的漏电保护器。
漏电保护器的安装
漏电保护器的安装要求
用于间接接触电击防护时，漏电保护器在各类系统接地型式(参见附录A)
TN系统
a. 在TN系统中，当电路发生绝缘损坏故障，其故障电流值小于过电流保
b. 在采用漏电保护器的TN系统中，使用的电气设备外露可导电部分可根
TT系统。
TT系统
TT系统的电气线路或电气设备，应优考虑装设漏电保护器，作为防电击的
单台电机设备可选用额定漏电动作电流为30mA及以上，100mA以下快速
有多台设备的总保护应选用额定漏电动作电流为100mA及以上快速动作
对特殊负荷和场所应按其特点选用漏电保护器
漏电保护开关的原理及使用课件
提高生产效率
漏电保护开关的出现可以有效地 避免因电路故障而引起的生产事
故，提高生产效率。
降低企业成本
漏电保护开关的使用可以降低企 业因电路故障而引起的维修成本
，为企业节省开支。
特殊场所用电安全中的应用
公共场所
漏电保护开关在公共场所的应用可以保障用电安全，避免因漏电而引起的火灾 事故。
极数和线数
根据电路的实际情况选择 合适的极数和线数，以确 保开关能够满足电路的需 求。
漏电保护开关的安装步骤及注意事项
安装位置
将漏电保护开关安装在便 于操作的位置，同时要避 免潮湿、高温、腐蚀等环 境。
接线方式
按照厂家提供的接线图正 确接线，特别注意电源进 线和负载出线的正确连接 。
接地保护
对于金属外壳的漏电保护 开关，必须进行接地保护 ，以避免漏电时对人员的 伤害。
漏电保护开关的原 理及使用课件
目 录
• 引言 • 漏电保护开关的基本原理 • 漏电保护开关的应用 • 漏电保护开关的选用与安装 • 漏电保护开关的使用和维护 • 课程总结与展望
01
引言
漏电保护开关的重要性
提高用电安全
漏电保护开关能够在发生漏电事 故时及时切断电源，保障人员安 全。
防止设备损坏
漏电保护开关可以防止因漏电导 致设备损坏，延长设备使用寿命 。
3
清理与保养
定期清理漏电保护开关表面的灰尘和污垢，保持 开关的良好散热环境，避免因过热而发生故障。
漏电保护开关的常见故障及排除方法
不动作
当发生漏电时，漏电保护开关不动作可能是由于开关损坏 或电路故障等原因，需要检查电路和开关是否正常工作。
误动作
在无漏电情况下，漏电保护开关误动作可能是由于电路中 存在干扰或电路设计不合理等原因，需要检查电路设计和 干扰源。
初中物理漏电保护装置教案
初中物理漏电保护装置教案教学目标：1. 了解漏电保护装置的作用和原理。
2. 学会正确使用漏电保护装置。
3. 能够分析并解决实际生活中的漏电问题。
教学重点：1. 漏电保护装置的作用和原理。
2. 漏电保护装置的正确使用方法。
教学难点：1. 漏电保护装置的原理。
2. 漏电保护装置的正确使用方法。
教学准备：1. 漏电保护装置实物。
2. 电路图。
3. 实验器材。
教学过程：一、导入（5分钟）1. 引入话题：生活中用电的安全问题。
2. 提问：你们知道什么是漏电吗？为什么会产生漏电？二、讲解漏电保护装置的作用和原理（15分钟）1. 讲解漏电保护装置的作用：保护人体安全，防止触电事故的发生。
2. 讲解漏电保护装置的原理：通过检测电路中的电流差异，当电流差异超过设定值时，漏电保护装置会自动切断电源。
三、演示实验（20分钟）1. 演示漏电保护装置的工作原理：通过实验器材模拟电路，展示漏电保护装置的动作过程。
2. 讲解实验原理：通过改变电路中的电阻，使电流差异超过设定值，触发漏电保护装置的动作。
四、教授正确使用漏电保护装置的方法（10分钟）1. 讲解漏电保护装置的正确接线方法：将漏电保护装置正确接在电路中，确保电路的安全。
2. 讲解漏电保护装置的测试方法：定期测试漏电保护装置的动作功能，确保其正常工作。
五、实际案例分析（10分钟）1. 分析实际案例：通过实际案例，让学生了解漏电保护装置在生活中的重要作用。
2. 讲解案例中的问题：为什么会出现漏电问题？如何避免类似问题的发生？六、总结和布置作业（5分钟）1. 总结：回顾本节课所学内容，强调漏电保护装置的重要性和正确使用方法。
2. 布置作业：让学生结合生活实际，思考漏电保护装置的应用和作用。
教学反思：本节课通过讲解和实验，让学生了解了漏电保护装置的作用和原理，学会了正确使用漏电保护装置。
在实际案例分析环节，让学生结合生活实际，思考漏电保护装置的应用和作用，提高了学生的实际操作能力。
2024年漏电保护装置的使用和维护(2篇)
2024年漏电保护装置的使用和维护为了能使漏电保护装置正常工作，保持良好的状态，从而起到保护作用，必须做好以下几项使用和维护工作：（1）漏电保护装置投入运行后，使用单位应建立运行记录和相应的管理制度。
（2）漏电保护装置在新安装和运行一段时间后，每月需在通电状态下，按动试验按钮，检查漏电保护装置是否可靠，雷雨季节应增加试验次数。
（3）巡视检查和定期检查维修时，应清除附在保护装置上面的灰尘，以保证绝缘良好。
（4）若漏电保护装置因被保护电路发生故障而分断电路时，要查明原因。
凡有白色漏电指示按钮的开关，应先检查一下该按钮。
若漏电指标按钮已跳起，说明线路中已出现漏电和触电故障，应检查原因并排出故障后才能将漏电指示按钮复位，再合开关。
若漏电指示按钮没跳起，则是过载故障。
（5）漏电保护装置在使用了一定次数后，在转动机构部分应加润滑油，保证操动机构动作灵活、可靠。
（6）漏电保护装置因被保护电路发生故障时，须打开盖子进行内部清理（主要清理消弧室和触头），消弧室的内壁和栅片上要清理干净；要仔细清理触头上的毛刺、颗粒，保证接触良好。
当触头磨损到原来厚度的1/3时，要更换触头。
（7）为检验漏电保护装置在运行中的动作特性及变化，应定期进行动作特性试验。
主要内容有：测试漏电动作电流值；测试漏电不动作电流值；测试分断时间。
（8）退出运行的漏电保护装置再次使用之前，要对其进行动作特性试验。
（9）定期分析漏电保护器装置的运行情况，及时更换有故障的保护装置。
（10）漏电保护装置动作后，经查未发现事故原因时，允许试送电一次，如果再次动作，应查明原因找出故障，必要时对其进行动作特性试验，不得连续强行送电，除经检查确认保护装置本身发生故障外，严禁私自撤除漏电保护装置强行送电。
（11）在漏电保护装置的保护范围内发生电击伤亡事故时，应检查漏电保护装置的动作情况，分析未能起到保护的原因，在未调查前应保护好现场，不得拆动漏电保护装置。
2024年漏电保护装置的使用和维护（2）引言：随着科技的不断发展，人们对于电器设备的依赖和使用也越来越多。
电工基础《漏电保护器的应用》实训教案
X X X X X X X X X X职业学校教学设计方案学科名称：电工基础授课班级：设计者：年月日第周教学过程结构 教学 环节教师活动学生活动教学媒体设计意图三极与四极漏电保护器的简单分析低压配电系统中装设漏电保护器是防止人身触电的有效措施，也可以防止因漏电而引发的电气火灾及设备损坏事故。
漏电保护器一般分为一极、二极、三极、四极。
其中一极、二极漏电保护器的结构原理图，它们的主要区别在于当漏电事故发生时是否断开零线。
其工作原理均为通过检测相线、零线电流的相量和是否为零来判定是否有漏电事故发生。
首先二者的漏电动作原理相同。
均是通过检测穿过零序电流互感器的3根相线和1根N 线的电流相量和是否达到漏电保护器的动作电流值来决定其是否脱扣。
对于正常工作的三相四线配电系统，不论其所带负载如何，均有ia+ib+ic+iN=0，漏电保护器不动作。
一旦发生接地故障时，故障相有一部分电流经故障点流入大地，此时零序电流互感器内电流相量和不等于零，即ia+ib+ic+iN ≠0，漏电保护器动作，切断故障回路，从而保证人身安全。
不同之处以实物对比学习实物理论联系实际，使学生能达到懂理论会动手。
会在实际中安装维修。
仅在于漏电保护器动作时，在切断相线的同时是否切断零线。
应用时，正常情况下，若负载是Y形接法，不论三相平衡与否，其中性点与N线相连，则穿过零序电流互感器的相线及N线电流相量和为零，即ia+ib+ic=-iN，当然没有问题。
但若负载是N形接法，由于负载无中性点，则漏电保护器的N线被悬空，iN=0。
此时，只有负载三相平衡，即ia+ib+ic=0，才有ia+ib+ic+iN=0，保证漏电保护器不动作。
因此漏电保护器均应用于三相四线配电系统中，而不论其负载是否平衡。
对无中性点的负载，则不可使用。
大不相同，穿过零序电流互感器的仅有3根相线，因此，它检测的仅是三相电流的相量和。
在正常的配电系统中，要使ia+ib+ic=0，只有以下2种情况：1.三相四线配电系统中，负载三相平衡。
