三相电原理和接法

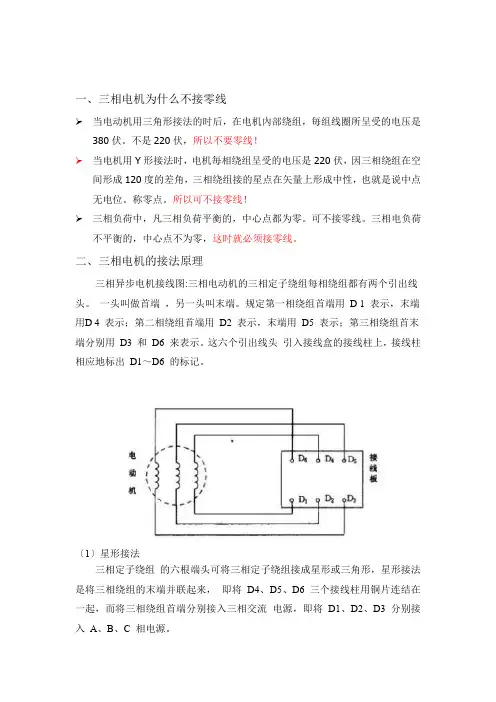

单相及三相电机安装原理(图解)
一、三相电机为什么不接零线➢当电动机用三角形接法的时后，在电机內部绕组，毎组线圈所呈受的电压是380伏。
不是220伏，所以不要零线！➢当电机用Y形接法时，电机毎相绕组呈受的电压是220伏，因三相绕组在空间形成120度的差角，三相绕组接的星点在矢量上形成中性，也就是说中点无电位。
称零点。
所以可不接零线！➢三相负荷中，凡三相负荷平衡的，中心点都为零。
可不接零线。
三相电负荷不平衡的，中心点不为零，这时就必须接零线。
二、三相电机的接法原理三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。
一头叫做首端，另一头叫末端。
规定第一相绕组首端用 D 1 表示，末端用D 4 表示；第二相绕组首端用D2 表示，末端用D5 表示；第三相绕组首末端分别用D3 和D6 来表示。
这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6 的标记。
〔1〕星形接法三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6 三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3 分别接入A、B、C 相电源。
〔2〕三角形接法将第一相绕组的首端 D 1 与第三相绕组的末端D6 相连接，再接入一相电源；第二相绕组的首端D2 与第一相绕组的末端D4 相连接，再接入第二相电源；第三相绕组的首端D3 与第二相绕组的末端D5 相连接，再接入第三相电源。
即在接线板上将接线柱D1 和D6、和D4、和D5 分别用铜片连接起来，D2、D3再分别接入三相电源。
三、单相电机的接法原理220V交流单相电机起动方式大概分以下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起开工作，当转子转速到达额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

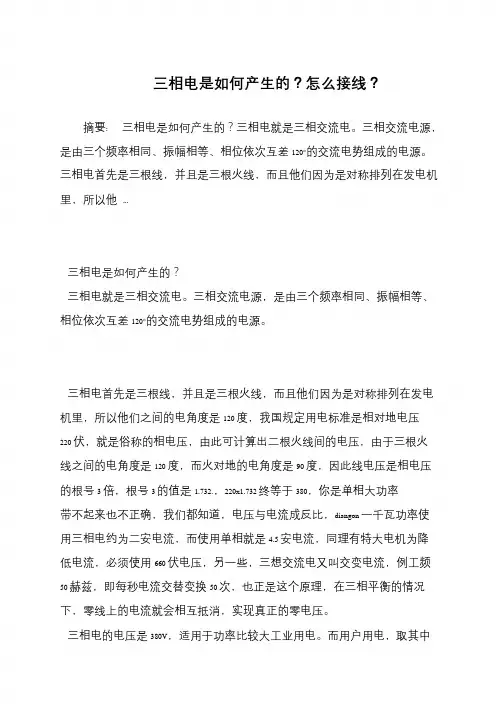

三相电是如何产生的？怎么接线？
三相电是如何产生的？怎么接线？
摘要: 三相电是如何产生的？三相电就是三相交流电。
三相交流电源，是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。
三相电首先是三根线，并且是三根火线，而且他们因为是对称排列在发电机里，所以他...
三相电是如何产生的？
三相电就是三相交流电。
三相交流电源，是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。
三相电首先是三根线，并且是三根火线，而且他们因为是对称排列在发电机里，所以他们之间的电角度是120 度，我国规定用电标准是相对地电压220 伏，就是俗称的相电压，由此可计算出二根火线间的电压，由于三根火线之间的电角度是120 度，而火对地的电角度是90 度，因此线电压是相电压的根号3 倍，根号3 的值是1.732.，220x1.732 终等于380，你是单相大功率带不起来也不正确，我们都知道，电压与电流成反比，diangon 一千瓦功率使用三相电约为二安电流，而使用单相就是4.5 安电流，同理有特大电机为降
低电流，必须使用660 伏电压，另一些，三想交流电又叫交变电流，例工频50 赫兹，即每秒电流交替变换50 次，也正是这个原理，在三相平衡的情况下，零线上的电流就会相互抵消，实现真正的零电压。
三相电的电压是380V，适用于功率比较大工业用电。
而用户用电，取其中。

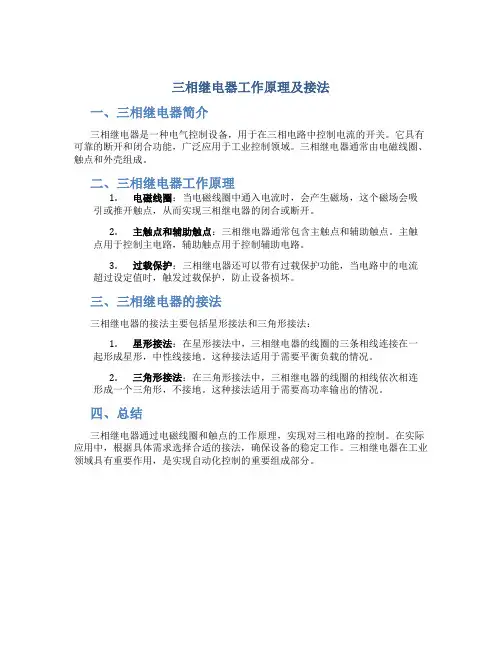

三相继电器工作原理及接法
三相继电器工作原理及接法
一、三相继电器简介
三相继电器是一种电气控制设备，用于在三相电路中控制电流的开关。
它具有可靠的断开和闭合功能，广泛应用于工业控制领域。
三相继电器通常由电磁线圈、触点和外壳组成。
二、三相继电器工作原理
1.电磁线圈：当电磁线圈中通入电流时，会产生磁场，这个磁场会吸
引或推开触点，从而实现三相继电器的闭合或断开。
2.主触点和辅助触点：三相继电器通常包含主触点和辅助触点。
主触
点用于控制主电路，辅助触点用于控制辅助电路。
3.过载保护：三相继电器还可以带有过载保护功能，当电路中的电流
超过设定值时，触发过载保护，防止设备损坏。
三、三相继电器的接法
三相继电器的接法主要包括星形接法和三角形接法：
1.星形接法：在星形接法中，三相继电器的线圈的三条相线连接在一
起形成星形，中性线接地。
这种接法适用于需要平衡负载的情况。
2.三角形接法：在三角形接法中，三相继电器的线圈的相线依次相连
形成一个三角形，不接地。
这种接法适用于需要高功率输出的情况。
四、总结
三相继电器通过电磁线圈和触点的工作原理，实现对三相电路的控制。
在实际应用中，根据具体需求选择合适的接法，确保设备的稳定工作。
三相继电器在工业领域具有重要作用，是实现自动化控制的重要组成部分。
三相接两相怎么接L和N
三相接两相怎么接L和N在家庭、商业和工业用电中，我们经常遇到一些需要连通电源的情况。
有时候，我们需要将三相电源连接到两相电路上。
但是，由于三相电源和两相电路之间的电压和频率不同，正确地连接L（线）和N（中性）是非常重要的。
三相电源和两相电路的基本原理首先，让我们简要了解一下三相电源和两相电路的基本原理。
三相电源是由三个电流相互偏移120度的交流电流组成的系统。
这种电源通常用于工业和商业应用中，因为它具有高效、稳定的特点。
三相电源通过三根相互连接的导线（L1、L2和L3）进行传输。
两相电路是由两个电流相互偏移90度的交流电流组成的系统。
它通常用于住宅和小型商业应用中。
两相电路由两根相互连接的导线进行传输。
由于三相电源和两相电路的电压和频率不同，我们需要一种正确的方法来将它们连接起来。
三相接两相的正确方法首先，我们需要确定三相电源的线号。
在通常情况下，L1、L2和L3是三相电源的线号，而N是中性线。
接下来，我们需要将三相电源和两相电路的线号进行匹配。
基本原则是将每个相位的电源线连接到两相电路的相应线号上。
具体操作如下：1.首先，将L1线连接到两相电路的L线。
这是将三相电源的第一个相位与两相电路的第一个相位连接起来。
2.然后，将L2线连接到两相电路的第二个线号。
这是将三相电源的第二个相位与两相电路的第二个相位连接起来。
3.最后，将L3线接地。
这样就实现了将三相电源连接到两相电路上。
另外，我们还需要注意以下几点：•在连接过程中，我们应该确保线路之间的连接稳固可靠，以防止电路断开或接触不良。
这可以通过正确使用导线插头和插座来实现。
•我们还需要注意线路的颜色编码。
在一些国家，不同的线号会使用不同的颜色编码，以便于辨认和连接。
•在操作之前，我们应该确保所有的电源都已经关闭，以避免电流冲击和其他安全问题。
•如果您对电气工作不熟悉或者不确定如何正确连接电路，建议您请专业电工或合格的电气工程师进行操作。
总结三相接两相的连接需要仔细进行，并确保每个线号都正确连接到相应的线路上。
三相电原理和接法
三相电原理和接法三相电原理是由电磁感应定律和旋转磁场原理推导而来的。
根据电磁感应定律，当导体在磁场中运动时，会感应出电压。
在三相电系统中，由于三相电流的相位差，所产生的磁场也会相位差120°，这样就形成了一个旋转磁场。
当三相旋转磁场作用于导体上时，就会感应出三相交流电压。
三相电的优势在于它能够提供更稳定和高效率的电能供应。
三相电的接法主要有星形接法和三角形接法。
星形接法（Y接法）是指将三个发电机的相线连接在一起，并与中性线连接，形成一个星形的电路。
星形接法的优点在于可以提供中性线，可以单独使用其中一根相线进行单相设备供电，而不影响其它相线。
同时，星形接法可以等量地分配电流和电压，因此适用于电流负载相对平衡的场合。
星形接法的缺点是相对于三角形接法，所需导线材料量更大。
三角形接法（Δ接法）是指将三个发电机的相线依次连接在一起，形成一个封闭的三角形电路。
三角形接法的优点在于只需要较少的导线材料，适用于电流负载不平衡的场合。
然而，三角形接法不能提供中性线，所以在单相设备供电时需要使用特殊的转换装置。
在实际应用中，星形接法和三角形接法可以通过一个变压器进行转换。
当需要将星形接法的三相电转换为三角形接法时，可以选择带有中性线的变压器，并将其设为电压升高模式。
相反，如果需要将三角形接法的三相电转换为星形接法，可以选择带有中性线的变压器，并将其设为电压降低模式。
综上所述，三相电原理和接法是电工领域中重要的知识点。
了解三相电的原理和不同的接法，有助于合理应用电能和提高电能供应的效率。
关于三相电
（1）“单相三线”是火线L，零线N和接地线GND。
L和N之间电压为220V交流电，也就是单相交流电。
民用电源都是采用单相交流220V电压供电。
（2）“双相三线”是指两根火线L1和L2加一根零线GND。
L1和L2之间电压为380V交流电。
（3）“三相电”的的概念是：我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。
如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。
由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。
工业用电采用三相电，如三相交流电动机等。
任两相之间的电压都是380VAC，任一相对地电压都是220VAC。
分为A相，B相，C相。
线路上用L1，L2，L3来表示。
（三相交流电因用途不同还有660VAC和6000VAC供电等）。
单相电知识1.1、耗电量、功率、电流、电压的关系A、耗电量单位：千瓦.小时 (KWH)，简称“度”B、功率（P）单位：瓦特，简称瓦（W）C、电流（I）单位：安培，简称安（A）D、电压（U）单位：伏特，简称伏（V），家用电源一般是单相交流电，电压为220伏；工业用电源是三相交流电，电压为380伏。
E、功率=电流×电压，即P=U×IF、耗电量=功率×用电时间，即耗电量= P×T。
耗电量的单位是度，1度电是指1000瓦的功率使用1小时所消耗的用电量。
1.2、电源线电线单位是平方毫米（mm2），分铜芯线、铝芯线两种，一般家庭装修用的是铜芯线。
国标GB4706.1-1992/1998规定的电线负载电流值（部分）铜芯线截面积 2.5mm2 4mm2 6mm2允许长期电流 16A-25A 25-32A 32A—40A直径（mm） 1.78 2.2 2.78在相同的截面积条件下，铜芯线的负载电流值与铝芯线相比为 1.3:1，即铜芯线电流负载量是铝芯线的1.3倍，如下表：铝芯线截面积 2.5mm2 4mm2 6mm2允许长期电流 13A-20A 20-25A 25A-32A直径（mm） 1.78 2.2 2.78家庭电路设计，2000年前，电路设计一般是：进户线4—6mm2，照明1.5mm 2，插座2.5 mm2，空调4 mm2专线。
三相电原理和接法
三相电原理和接法三相电是指由三个相位相差120度的正弦波交流电组成的电力系统。
每个相位都有自己的电压和电流波形，但它们的频率和振幅是相同的。
三相电的产生是通过三个单相电源或者通过三相电机的发电机组实现的。
在三相电系统中，如果我们连接三个相位的电源，电流将在三个电源之间循环流动。
这样，即使在整个周期内电流总是流动的，相位间的功率也是连续的。
三相电的三个相都具有相同的频率和相等的幅值，但它们的相位差使得它们的波形在任何给定时间点上都不同。
在三相电系统中，电源相互之间的相位差为120度。
这是因为三个相的波形分别是以相同的频率进行振荡，但是它们的起始点分别相差120度。
这种相位差使得电源之间的电流峰值和瞬时功率始终都不同时出现。
因此，三相电可以提供连续的电能供应，减少了能源的浪费。
三相电接法：在三相电系统中，常见的三种接法是星形接法、三角形接法和Y型接法。
这些接法主要是为了实现三相电的电源配电和负载连接。
星形接法：在星形接法中，每个负载都通过独立的导线连接到一个共同的中性点。
这个中性点连接到电源中性线上。
这种接法适用于需要分配电力并且负载不平衡的情况。
星形接法可以提供良好的电气特性，例如降低了无功功率、平衡负载和降低电压波动。
三角形接法：在三角形接法中，负载直接连接到三相电源的相位之间。
这种接法通常用于负载平衡的情况，例如电动机和传动装置。
三角形接法相对较简单，并且适用于连续运行的电动机。
Y型接法：Y型接法是星形接法的一种特殊情况，其中负载由两个电源相位提供电力，第三个中性点由共同的中性线提供。
这种接法通常应用于需要双电源备份供电的情况，例如关键设备和关键负载。
总结：三相电原理和接法是电力系统中重要的内容。
三相电通过利用相位差来提供高效率和高功率的电能供应。
在实际应用中，可以通过不同的接法来实现不同的电源配电和负载连接，例如星形接法、三角形接法和Y型接法。
了解三相电原理和接法对电力系统的设计和运行都非常重要。
三相电电表接法
三相电电表接法三相电电表接法是指在三相电系统中，如何正确地连接三相电表，以便准确测量电能消耗。
正确的接法能够保证电表的正常工作，并且能够准确地测量电能的使用情况。
在三相电系统中，有两种常用的三相电表接法，分别为三线制和四线制。
下面将分别介绍这两种接法的原理和步骤。
1. 三线制接法：三线制接法适用于没有中性线的三相电系统，即只有三个相线和一个地线的情况。
在这种接法中，三相电表的三个相线引线依次与三个相线相连，地线引线与地线相连。
这样，三相电表就可以准确地测量三相电系统的电能消耗。
2. 四线制接法：四线制接法适用于有中性线的三相电系统，即有三个相线、一个中性线和一个地线的情况。
在这种接法中，三相电表的三个相线引线依次与三个相线相连，中性线引线与中性线相连，地线引线与地线相连。
这样，三相电表就可以准确地测量三相电系统的电能消耗。
无论是三线制接法还是四线制接法，都需要注意以下几点：1. 接线要牢固可靠，确保电流的正常流动，避免接触不良或者短路的情况发生。
2. 接线要准确无误，确保每个引线与相应的电源线或地线相连，避免接错线的情况发生。
3. 接线要符合电气安全标准，避免因接线不规范而引发电气事故。
三相电表的接法对于电能计量的准确性和安全性都至关重要。
在实际应用中，我们需要根据具体的三相电系统情况选择合适的接法，并且在接线过程中要仔细检查，确保接线正确可靠。
只有正确接线的三相电表才能准确地测量电能消耗，为用电管理提供可靠的数据支持。
三相电电表的接法是一项重要的技术，它关系到电能计量的准确性和用电安全。
通过正确选择合适的接法，并且在接线过程中认真检查，我们可以确保三相电表的正常工作，并且能够准确地测量三相电系统的电能消耗。
这对于电能管理和用电安全都具有重要的意义。
