对于3种主流装配式建筑结构体系参数的详解
装配式建筑的结构体系与技术要点解析
装配式建筑的结构体系与技术要点解析装配式建筑是一种把建筑模块化制造，再通过装配的方式进行现场建造的新兴建筑模式。
相比传统施工方式，装配式建筑具有施工周期短、质量可控、环境友好等优势。
在装配式建筑中，结构体系和技术要点起到至关重要的作用。
本文将对装配式建筑的结构体系和技术要点进行详细解析。
一、结构体系装配式建筑的结构体系是整个建筑的骨架，对于建筑的稳定性和安全性具有重要作用。
常见的装配式建筑结构体系包括钢结构体系、混凝土预制体系和木结构体系等。
1. 钢结构体系钢结构体系是装配式建筑中常见的结构形式之一。
其优点包括重量轻、强度高、可塑性好等。
钢结构体系可以通过焊接、螺栓连接等方式进行组装，具有灵活性较强的特点，能够满足不同类型建筑的需求。
2. 混凝土预制体系混凝土预制体系是利用提前在工厂预制好的混凝土构件，再进行装配式组装的一种结构形式。
通过使用模板和预制构件，可以保证混凝土构件的准确性和质量可控性。
混凝土预制体系广泛应用于住宅、商业建筑等领域。
3. 木结构体系木结构体系是利用木材进行构造的一种装配式建筑结构形式。
木结构具有重量轻、施工周期短、环保等特点。
在装配式建筑中，木结构体系常用于轻钢结构和混凝土预制结构的配套使用，能够有效提高建筑的整体质量和安全性。
二、技术要点在装配式建筑的施工过程中，有一些技术要点需要特别注意，保证装配式建筑的质量和稳定性。
1. 制造工艺装配式建筑的制造工艺包括设计、生产和加工等环节。
设计阶段要充分考虑建筑的结构和功能需求，优化设计方案，确保建筑的安全性和使用性。
生产过程中，要严格控制每个构件的尺寸和质量，确保构件之间的连接准确牢固。
加工过程中，要选用先进的加工设备和工艺，提高装配效率和质量。
2. 运输和装配装配式建筑的运输和装配是保证建筑质量的重要环节。
在运输过程中，要确保构件的安全和稳定，避免损坏。
在装配过程中，要按照设计要求和标准进行装配，保证构件之间的连接牢固可靠。
装配式砼建筑的结构体系
装配式砼建筑的结构体系一、引言装配式砼建筑是一种采用预制混凝土构件进行装配的建筑方式，它具有施工速度快、质量可控、环保节能等优点，越来越受到人们的关注和青睐。
而装配式砼建筑的结构体系则是支撑整个建筑的骨架，为其提供稳定性和承载力。
本文将从装配式砼建筑的结构体系角度来介绍这一新兴建筑方式。
二、结构体系的分类装配式砼建筑的结构体系可以分为框架结构、剪力墙结构和框剪结构三种。
1. 框架结构框架结构是最常见的装配式砼建筑结构体系，它采用柱和梁的组合构成骨架。
在这种结构体系中，柱子负责承受垂直荷载，而梁负责将荷载传递到柱子上。
框架结构具有灵活性强、适应性广、施工速度快等优点，可以满足不同类型建筑的需求。
2. 剪力墙结构剪力墙结构是一种以墙体为主要承载结构的体系。
墙体在承受垂直荷载的同时，还能够承受水平力的作用，起到抵抗地震和风力的作用。
装配式砼建筑中的剪力墙结构通常采用预制混凝土墙板进行装配，具有施工速度快、抗震性能好等特点。
3. 框剪结构框剪结构是框架结构和剪力墙结构的组合体系，既有框架结构的灵活性，又有剪力墙结构的抗震性能。
这种结构体系在装配式砼建筑中常常用于高层建筑，能够有效地提高整体结构的稳定性和抗震性能。
三、结构体系的设计原则装配式砼建筑的结构体系设计需要考虑以下几个原则：1. 安全性原则结构体系设计应满足建筑的安全要求，能够承受设计荷载和外部力的作用，保证建筑在使用寿命内不发生结构破坏。
2. 经济性原则结构体系设计应尽可能减少材料的使用量，降低施工成本。
同时，还应考虑结构的可维修性和可拆卸性，以便将来维护和改造。
3. 环保节能原则结构体系设计应尽可能减少对环境的影响，采用可再生材料和节能技术，降低能耗和碳排放。
四、装配式砼建筑的结构体系施工工艺装配式砼建筑的结构体系施工过程相对传统施工更简便快捷。
通常包括以下步骤：1. 预制构件生产根据设计要求，预制混凝土构件在工厂进行生产，包括模板制作、混凝土浇筑、养护等工序。

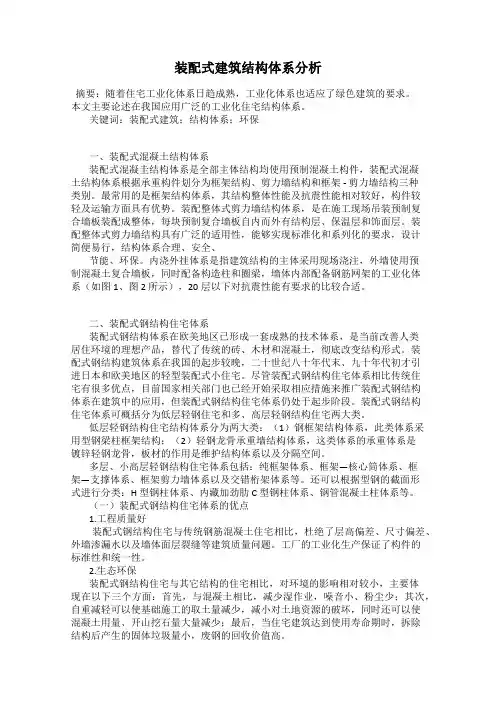

装配式建筑结构体系分析
装配式建筑结构体系分析摘要：随着住宅工业化体系日趋成熟，工业化体系也适应了绿色建筑的要求。
本文主要论述在我国应用广泛的工业化住宅结构体系。
关键词：装配式建筑；结构体系；环保一、装配式混凝土结构体系装配式混凝圭结构体系是全部主体结构均使用预制混凝土构件，装配式混凝土结构体系根据承重构件划分为框架结构、剪力墙结构和框架 - 剪力墙结构三种类别。
最常用的是框架结构体系，其结构整体性能及抗震性能相对较好，构件较轻及运输方面具有优势。
装配整体式剪力墙结构体系，是在施工现场吊装预制复合墙板装配成整体，每块预制复合墙板自内而外有结构层、保温层和饰面层。
装配整体式剪力墙结构具有广泛的适用性，能够实现标准化和系列化的要求，设计简便易行，结构体系合理、安全、节能、环保。
内浇外挂体系是指建筑结构的主体采用现场浇注，外墙使用预制混凝土复合墙板，同时配备构造柱和圈梁，墙体内部配备钢筋网架的工业化体系（如图1、图 2 所示），20层以下对抗震性能有要求的比较合适。
二、装配式钢结构住宅体系装配式钢结构体系在欧美地区已形成一套成熟的技术体系，是当前改善人类居住环境的理想产品，替代了传统的砖、木材和混凝土，彻底改变结构形式。
装配式钢结构建筑体系在我国的起步较晚，二十世纪八十年代末、九十年代初才引进日本和欧美地区的轻型装配式小住宅。
尽管装配式钢结构住宅体系相比传统住宅有很多优点，目前国家相关部门也已经开始采取相应措施来推广装配式钢结构体系在建筑中的应用，但装配式钢结构住宅体系仍处于起步阶段。
装配式钢结构住宅体系可概括分为低层轻钢住宅和多、高层轻钢结构住宅两大类。
低层轻钢结构住宅结构体系分为两大类：（1）钢框架结构体系，此类体系采用型钢梁柱框架结构；（2）轻钢龙骨承重墙结构体系，这类体系的承重体系是镀锌轻钢龙骨，板材的作用是维护结构体系以及分隔空间。
多层、小高层轻钢结构住宅体系包括：纯框架体系、框架—核心筒体系、框架—支撑体系、框架剪力墙体系以及交错桁架体系等。

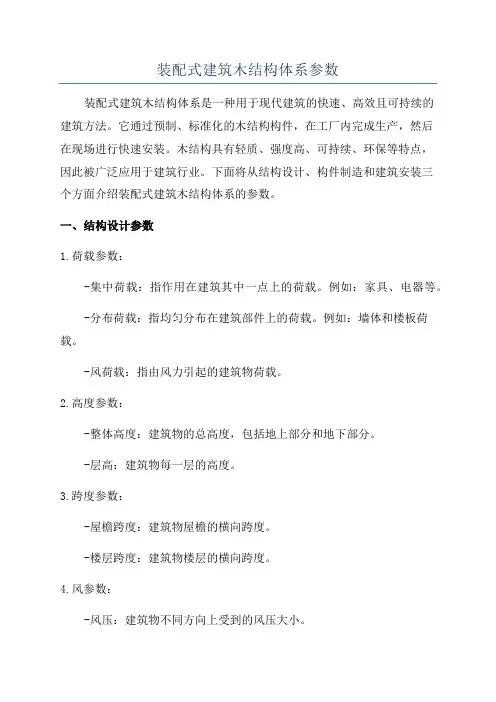

装配式建筑木结构体系参数
装配式建筑木结构体系参数装配式建筑木结构体系是一种用于现代建筑的快速、高效且可持续的建筑方法。
它通过预制、标准化的木结构构件，在工厂内完成生产，然后在现场进行快速安装。
木结构具有轻质、强度高、可持续、环保等特点，因此被广泛应用于建筑行业。
下面将从结构设计、构件制造和建筑安装三个方面介绍装配式建筑木结构体系的参数。
一、结构设计参数1.荷载参数：-集中荷载：指作用在建筑其中一点上的荷载。
例如：家具、电器等。
-分布荷载：指均匀分布在建筑部件上的荷载。
例如：墙体和楼板荷载。
-风荷载：指由风力引起的建筑物荷载。
2.高度参数：-整体高度：建筑物的总高度，包括地上部分和地下部分。
-层高：建筑物每一层的高度。
3.跨度参数：-屋檐跨度：建筑物屋檐的横向跨度。
-楼层跨度：建筑物楼层的横向跨度。
4.风参数：-风压：建筑物不同方向上受到的风压大小。
-风速：建筑物所在地区的设计风速值。
二、构件制造参数1.构件尺寸：-截面尺寸：木构件在截面上的尺寸，根据荷载和跨度要求确定。
-长度尺寸：根据具体建筑尺寸进行制造。
2.构件材质参数：-木材种类：例如松木、柚木等。
-材质等级：根据强度和防腐性能等分级。
3.连接方式参数：-金属连接件类型：例如螺栓、钉子等。
-连接件规格：连接件的尺寸和数量，根据连接部位的荷载要求。
4.表面处理参数：-防腐处理：例如涂刷防腐漆、热处理等。
-污染处理：例如刷漆、喷涂等。
三、建筑安装参数1.施工工期：指建筑物从模块生产到建成使用的总用时。
2.人力参数：指施工过程中所需的人员数量和技能要求。
3.设备参数：指施工过程中所需的机械设备、起重设备等。
4.施工工法：指建筑物的装配方式和施工步骤。
5.安装顺序：指建筑物各部件的安装顺序和方法。
6.安全参数：指施工过程中需考虑的安全因素。
总结起来，装配式建筑木结构体系的参数包括结构设计参数、构件制造参数和建筑安装参数。
这些参数可以根据具体建筑要求和设计标准来确定，以确保装配式建筑木结构体系的安全、可靠和高效。
装配式框架结构体系讲解(附图丰富)
3.3 基本构件
预制楼梯
带防滑条，栏杆预埋件
3.3 基本构件
楼盖体系 钢筋桁架叠合楼板，可做单向、双向板
结合面
规程规定：预制构件与后浇混凝土、灌浆料、坐浆材料的结 合面应设置粗糙面、键槽。
14
3.2 基本规定
✓方案阶段各专业的协同； ✓建筑及结构设计原则：标准化、模数化，少规格、多 组合；结构整体性、耐久性、高强高性能材料应用；合 理的预制拆分； ✓抗震设防标准； ✓深化设计要求。
3.2 基本规定
适用高度
3.2 基本规定
高宽比
3.3 基本构件
基于一维构件
把梁、柱预制成一维构件，通过一定的方法连接而成
4.6 牛腿节点连接
牛腿节点主要用于厂房等工业建筑，是一种常用的框架节点形式。此类节点主要 由牛腿支撑竖向荷载及梁端剪力，大部分牛腿节点设计中被看成铰接节点。除现 浇混凝土中可做成牛腿节点外，螺栓、焊接等方式也常用于牛腿连接。
牛腿焊接连接（刚接）
牛腿螺栓连接（铰接）
4.6 牛腿节点连接
焊接牛腿连接:该焊接连接的抗震性能不理想,在反复地震荷载作用下焊缝 处容易发生脆性破坏,所以其能量耗散性能较差。但是焊接连接的施工方 法避免了现场现浇混凝土,也不必进行必要的养护，可以节省工期。开发 变形性能较好的焊接连接构造也是当前干连接构造的发展方向。在施工 中为了使焊接有效和减小焊接的残余应力，应该充分安排好相应构件的 焊接工序。
装配式框架结构体系
内容
1 装配式建筑的发展历程 2 装配式建筑的技术体系介绍 3 装配式框架结构体系 4 装配式框架结构节点连接

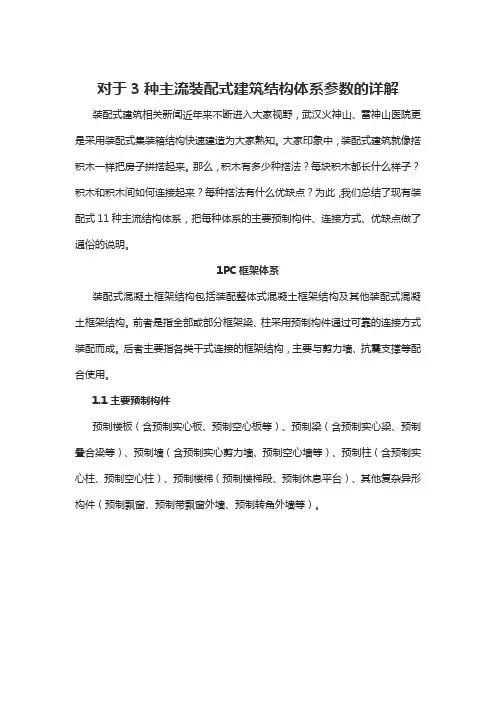

对于3种主流装配式建筑结构体系参数的详解
对于3种主流装配式建筑结构体系参数的详解装配式建筑相关新闻近年来不断进入大家视野，武汉火神山、雷神山医院更是采用装配式集装箱结构快速建造为大家熟知。
大家印象中，装配式建筑就像搭积木一样把房子拼搭起来。
那么，积木有多少种搭法？每块积木都长什么样子？积木和积木间如何连接起来？每种搭法有什么优缺点？为此，我们总结了现有装配式11种主流结构体系，把每种体系的主要预制构件、连接方式、优缺点做了通俗的说明。
1PC框架体系装配式混凝土框架结构包括装配整体式混凝土框架结构及其他装配式混凝土框架结构。
前者是指全部或部分框架梁、柱采用预制构件通过可靠的连接方式装配而成。
后者主要指各类干式连接的框架结构，主要与剪力墙、抗震支撑等配合使用。
1.1主要预制构件预制楼板（含预制实心板、预制空心板等）、预制梁（含预制实心梁、预制叠合梁等）、预制墙（含预制实心剪力墙、预制空心墙等）、预制柱（含预制实心柱、预制空心柱）、预制楼梯（预制楼梯段、预制休息平台）、其他复杂异形构件（预制飘窗、预制带飘窗外墙、预制转角外墙等）。
预制楼梯1.2连接方式湿连接：预制梁、柱或T形构件在结合部利用钢筋连接或锚固的同时，通过现浇混凝土连接成整体框架的连接方式。
干连接：主要分为预应力连接和混合连接。
预应力连接通过张拉预应力筋施加预应力把预制梁和柱连接成整体。
混合连接在预应力连接的基础上增加普通钢筋，利用其屈服来耗能，形成了预应力钢筋和普通钢筋混合配筋的连接。
1.3优缺点装配整体式框架主要包括框架节点后浇和框架节点预制两大类，前者的预制构件在梁柱节点处通过后浇混凝土连接，预制构件为一字形；而后者的连接节点位于框架柱、框架梁中部，由于预制框架节点制作、运输、现场安装难度较大，现阶段住宅工程较少采用。
2装配式剪力墙高层住宅体系装配式剪力墙结构是将竖向结构主要受力构件剪刀墙、梁、板等由预制混凝土构件组成的装配式混凝土结构。
装配式剪力墙结构是目前技术最成熟、应用最广泛的一种装配式混凝土结构体系，是高层住宅建筑的首选结构体系。
常用装配式建筑技术体系
1.1 内浇外挂装配体系（15%）
体系简介 万科十多年来在深圳成熟推广的主体 结构铝模现浇，外墙或飘窗集成外窗 或遮阳板，上侧水平甩筋与现浇梁湿 式连接，外加预制楼梯、预制阳台。 预制率15%，装配率30%。
北京某产业化项目图片
1.1 内浇外挂装配体系（15%）
墙板
梯段
ALC条板外保温，楼板采用预制叠合板，内嵌板与梁柱柔性打胶处理，外墙外包铝扣板保 温连续，室内钢梁钢柱防火板包裹。本年度实践项目为兰泰苹果园棚户区改造项目。
1.4 装配式钢结构住宅体系
1.4 装配式钢结构住宅体系
外墙连接节点特性： 1、外墙自保温，免抹灰施工； 2、柱外露，外包保温，遮盖墙、柱接缝 3、斜撑特殊处理，避免外墙裂缝； 4、构造简单，施工快捷。
≤2.8W/(㎡·K) 无要求 A/V≤0.4 无要求 无要求
平均≤0.3m/s 无要求
设置时，按≥60% 无要求
注：房屋气密性是指房屋的围护体的密封性，即房屋空间是否漏气。 N50是指在50Pa下监测的房屋内空气流量。
1.5 钢框架被动式绿色建筑体系
方案1-1 气密层+混凝土外挂墙板+石墨聚苯板外保温 存在问题： 外挂墙板存在意义不大，设计为可动，钢结构允许变形大，外保温存在脱落隐患。
1.5 钢框架被动式绿色建筑体系
序 号
名称
本工程标准
国内65%居住建筑 节能标准
1 外墙、屋顶、地面 传热系数
0.14W/(㎡·K)
0.3~0.6W/(㎡·K)
2 外窗传热系数 外门传热系数
1.0W/(㎡·K)
≤2.8W/(㎡·K) ≤2.0W/(㎡·K)
3
体形系数
A/V=0.18
装配式建筑技术参数
装配式建筑技术参数
摘要：
1.装配式建筑技术定义
2.装配式建筑技术参数
3.装配式建筑技术应用
4.装配式建筑技术发展趋势
5.装配式建筑技术优势与局限性
正文：
一、装配式建筑技术定义
装配式建筑技术是一种新型的建筑技术，通过对建筑构件的工厂化生产和现场装配，实现建筑的快速、高效、环保和可持续发展。
这种建筑方式具有工业化、装配化、标准化和一体化的特点，是现代建筑行业的发展趋势。
二、装配式建筑技术参数
装配式建筑技术参数主要包括以下几个方面：
1.构件设计参数：包括构件的尺寸、形状、材料、强度等，这些参数决定了构件的制造和安装难度，以及建筑的结构安全性和稳定性。
2.构件生产参数：包括生产工艺、生产设备、生产效率等，这些参数决定了构件的生产质量和效率。
3.构件运输参数：包括运输方式、运输距离、运输成本等，这些参数影响了构件的运输效率和成本。
4.构件安装参数：包括安装方式、安装速度、安装精度等，这些参数决定
了建筑的安装质量和效率。
三、装配式建筑技术应用
装配式建筑技术广泛应用于住宅、商业、工业等建筑领域，特别是在高层建筑、地震区建筑等方面具有明显优势。
在我国，装配式建筑技术已在多个城市得到推广和应用。
四、装配式建筑技术发展趋势
随着现代工业技术的发展，装配式建筑技术将会得到更加广泛的应用和推广，特别是在建筑工业化、智能化和绿色化方面，装配式建筑技术将会发挥更大的作用。
五、装配式建筑技术优势与局限性
装配式建筑技术具有高效率、高质量、环保和可持续发展等优势，但同时也存在构件设计难度大、生产设备投资大、运输成本高等局限性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对于3种主流装配式建筑结构体系参数的详解
装配式建筑相关新闻近年来不断进入大家视野，武汉火神山、雷神山医院更是采用装配式集装箱结构快速建造为大家熟知。
大家印象中，装配式建筑就像搭积木一样把房子拼搭起来。
那么，积木有多少种搭法？每块积木都长什么样子？积木和积木间如何连接起来？每种搭法有什么优缺点？为此，我们总结了现有装配式11种主流结构体系，把每种体系的主要预制构件、连接方式、优缺点做了通俗的说明。
1PC框架体系
装配式混凝土框架结构包括装配整体式混凝土框架结构及其他装配式混凝土框架结构。
前者是指全部或部分框架梁、柱采用预制构件通过可靠的连接方式装配而成。
后者主要指各类干式连接的框架结构，主要与剪力墙、抗震支撑等配合使用。
1.1主要预制构件
预制楼板（含预制实心板、预制空心板等）、预制梁（含预制实心梁、预制叠合梁等）、预制墙（含预制实心剪力墙、预制空心墙等）、预制柱（含预制实心柱、预制空心柱）、预制楼梯（预制楼梯段、预制休息平台）、其他复杂异形构件（预制飘窗、预制带飘窗外墙、预制转角外墙等）。
预制楼梯
1.2连接方式
湿连接：预制梁、柱或T形构件在结合部利用钢筋连接或锚固的同时，通过现浇混凝土连接成整体框架的连接方式。
干连接：主要分为预应力连接和混合连接。
预应力连接通过张拉预应力筋施加预应力把预制梁和柱连接成整体。
混合连接在预应力连接的基础上增加普通钢筋，利用其屈服来耗能，形成了预应力钢筋和普通钢筋混合配筋的连接。
1.3优缺点
装配整体式框架主要包括框架节点后浇和框架节点预制两大类，前者的预制构件在梁柱节点处通过后浇混凝土连接，预制构件为一字形；而后者的连接节点位于框架柱、框架梁中部，由于预制框架节点制作、运输、现场安装难度较大，现阶段住宅工程较少采用。
2装配式剪力墙高层住宅体系
装配式剪力墙结构是将竖向结构主要受力构件剪刀墙、梁、板等由预制混凝土构件组成的装配式混凝土结构。
装配式剪力墙结构是目前技术最成熟、应用最广泛的一种装配式混凝土结构体系，是高层住宅建筑的首选结构体系。
2.1主要预制构件
剪力墙：剪力墙命名来自于受力角度，可分为钢筋混凝土剪力墙、钢板剪力墙、内藏钢板支撑剪力墙。
剪力墙一般为承重墙（承重墙是支撑上部楼层的墙体）。
叠合板：楼板指的是一座建筑物的承重结构，可根据使用材料的不同分为：木楼板、砖拱楼板、钢筋混凝土楼板、钢衬板楼板。
叠合梁：长度较短的梁采用现浇，其余梁采用预制。
门窗上方的连梁与剪力墙一起预制。
预制梁与后浇混凝土叠合层之间的结合面应设置粗糙面，且梁的端面设置键槽以增加抗震强度。
2.2连接方式
干式连接：在施工现场无需浇筑混凝土，全部预制构件、预埋件、连接件都在工厂预制，通过螺栓或焊接等方式实现连接。
湿式连接：将两个承重构件之间钢筋互相连接后通过浇筑节点实现结构的整体连接，以达到节点等同现浇。
2.3优缺点
混凝土剪力墙结构是目前高层住宅的主要结构形式，尽管装配式混凝土剪力墙结构的钢筋模板安装工作量大，预制构件的成本相对较高，但由于其在高层住宅的应用和饱满的建设求量，近几年来，成为集房地产、工程设计、预制构件生产和施工体化综合企业的研究与开发焦点。
3双面叠合剪力墙结构体系
双面叠合剪力墙结构是新型装配式结构体系，由双面叠合剪力墙、预制叠合梁、预制叠合楼板、预制外挂凸窗、预制带凸窗非承重墙、预制楼梯、预制阳台、轻质条板等预制构件，以及现浇剪力墙、现浇混凝土节点、现浇楼板等现浇部分共同组成。
3.1主要构件和连接方式
双面叠合剪力墙是由工厂化生产的两片预制混凝土墙板通过桁架钢筋连接成内部带空腔的预制剪力墙板，在形成的空腔中现场浇筑混凝土形成整体受力的结构构件。
普通预制剪力墙是在工厂预制好墙体，现场通过向预留的注浆孔灌注混凝土，相当于用“粘合剂”将已经建好的墙体和工厂预制的墙体固定在一起。
而叠合板式剪力墙的竖向则是通过在空腔内插筋，然后向空腔内浇筑混凝土，将上下墙体连接成整体，结合面更大。
叠合墙由于其空腔的尺寸比插筋所需要的空间尺寸大很多，因此在安装过程中，叠合墙更便于施工。
由于普通预制墙体的套筒直径较小，调整空间相对有限。
叠合剪力墙不需要套筒或浆锚连接，叠合剪力墙上下、左右连接均为利用现浇层和现浇边缘构件等，采用插筋连接，施工便捷，无钢筋与套筒精准定位的困难，施工质量便于保证；同时也规避了专用套筒和灌浆料的高额成本。
3.2优缺点
双面叠合墙有不同的厚度规格，由于有空腔的存在，同样宽度和高度的墙体重量要比普通墙轻一半左右。
由于普通预制剪力墙竖向钢筋连接的施工速度较慢，因而叠合墙能发挥独特作用，但目前国内可借鉴的工程经验不多。
