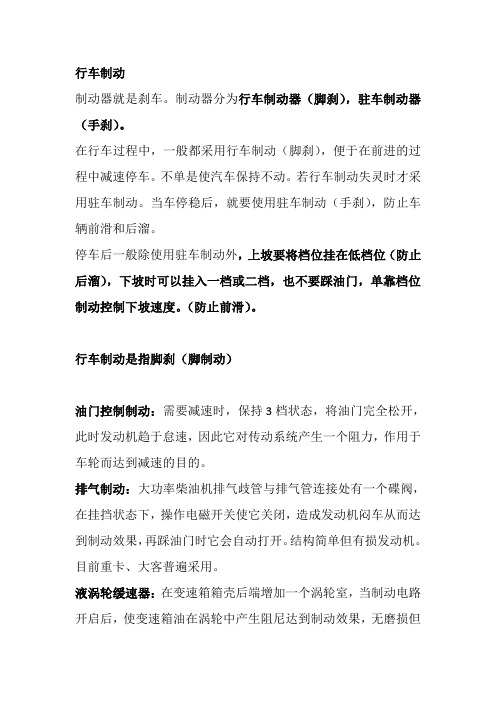

任务八：行车制动

襄樊职业技术学院
汽车转向与制动控制系统检修
3)故障诊断与排除
a．汽车行驶拖滞，多为制动踏板无自由行 程所致。 b．观察车轮制动鼓发热情况，若全部车轮发 热，则为制动阀故障；若部分车轮发 热，则为制动器故障。 c．单个车轮拖滞时，可进行下面的检查： 检查制动间隙是否过小。 检查制动踏板，观察制动气室推杆的回位情 况。若回位缓慢或者不回位，可能是制动凸轮 轴锈蚀或变形所致运动发卡；若回位正常，则 可能是制动间隙过小或者制动蹄回位弹簧过软 所致。
襄樊职业技术学院
汽车转向与制动控制系统检修
b、踩下制动踏板观察气压表指针，若气压下降 过少，说明制动阀不良，如进气阀开度过小或平 衡弹簧过软等。若踩住踏板后气压不断下降，说 明有漏气处，如排气阀关闭不严、制动气室漏气、 制动软管漏气等。踩住制动踏板，靠听的方法找 到漏气处。 c、察看制动气室推杆外伸情况，若外伸过短， 说明气管有堵塞或者凸轮轴有锈蚀卡滞；若外伸 过大，很可能是制动间隙过大。 d、上述检查均正常，则故障原因在制动器。如 制动蹄粘油、太薄、铆钉外露，制动鼓失圆，磨 出沟槽等，应拆开制动器检查。
襄樊职业技术学院
汽车转向与制动控制系统检修
3)故障诊断排除
a、观察气压表 若气压足够490kPa，则说明空气压缩机、储气筒正常； 若气压不足329kPa，而且长时间行驶也不予上升，可能 是下述原因所致： 气压上升缓慢或长时间不上升，发动机熄火后，气压也 不下降，大都为压缩机故障，如皮带打滑、压缩机泵气 不足、压缩机卸荷压力过低及储气筒安全阀放气压力过 低等。 气压上升缓慢，发动机熄火后，气压不断下降，说明存 在漏气处，如储气筒安全阀漏气、制动踏板自由行程过 小导致进气阀不能关闭而漏气（此时伴随制动拖滞）以 及进气阀密封不严等。
襄樊职业技术学院
汽车转向与制动控制系统检修
教学过程
（一）教学准备
1、学生分组；全班随机4人分为1个小组，民主选举组 长1名 2、教师以用户身份向学生介绍教学用车的使用情况， 提出车辆维修技术要求。 3、车辆分配，每小组1辆教学用车，学生通过网上、 图书馆、教材、参考书，查询与本小组车辆故障相关 联的技术资料；工具准备：学生以组为单位讨论确定 所需工具名称、数量，填写工具领取单，经教师认可 后领取工具，并确定工具保管责任人。 4、车辆清洗。
襄樊职业技术学院
汽车转向与制动控制系统检修
3、制动跑偏
1)故障现象 汽车制动时，左、右车轮制动力不等或制动生效时间不 一致，导致汽车向制动力较 大或制动作用较早一侧行驶的现象，紧急制动时出现扎头 或甩尾现象。 2)故障原因 左、右车轮制动间隙大小不一致；接触面积相差太大； 摩擦片材料、质量不一样；左、右制动鼓内径相差过多； 回位弹簧拉力相差太大；轮胎气压高低不一样；个别车 轮摩擦 片有油污、硬化或铆钉外露；轮缸内活塞运动不灵活，皮 碗发胀或油管堵塞；制动鼓失圆，单边管路凹瘪或有气 阻。
任务八 行车制动系统常见故障诊断与排除
襄樊职业技术学院
汽车转向与制动控制系统检修
学习目标
1、熟悉行车制动系统常见故障。 2、掌握行车制动系统常见故障诊断和排 除方法。 3、规范操作，提高技能水平。 4、熟悉汽车维修过程人员及设备安全规 范。
汽车转向与制动控制系统检修
襄樊职业技术学院
主要学习内容
1、行车制动系统常见故障。 2、行车制动系统常见故障检测与诊断方 法。 3、行车制动系统检修技术要求。
襄樊职业技术学院
汽完成故障检测、诊断、维修。 在实施过程中作好记录，并完成学习任务单 。 2、用国家汽车维修标准检验小组工作质量。 学习完成搞好车辆与工作场地的清理。 3、小组总结。小组成员互相点评各自在故障诊 断与维修过程中的经验与教训。评定小组成员 成绩。 4、教师与各小组成员共同驾驶各小组拆装过的 车辆，检查各小组维修车辆的技术状况，评定 各小组成绩。
襄樊职业技术学院
汽车转向与制动控制系统检修
3)故障诊断与排除
发生跑偏时，说明方向相反的一侧轮制 动力不足。应首先检查制动间隙，同时， 对推杆的外伸长度及制动时的伸出长度 也应检查。
襄樊职业技术学院
汽车转向与制动控制系统检修
能力训练
1、教师将行车制动系统存在故障的车辆分配给每个小组， 并提出维修要求。 2、小组人员分工。1人以用户的身份向小组报告车辆状 况，并提出要求，1人负责试汽车，向小组描述车辆故障 现象，1人负责整理小组实施计划，1人负责诊断与维修 过程的记录工作。 3、训练准备：学生通过网上、图书馆、教材、参考书， 查询与本小组车辆故障相关联的技术资料；准备工具，清 洗车辆。 4、小组制定计划，小组成员每人制定一个计划并在小组 会上交流，共同形成小组实施计划。 5、计划实施：小组成员分工完成检测、诊断、维修。在 实施过程中作好记录，并完成学习任务单。 6、检查：用国家汽车维修标准检验小组工作质量。 7、车辆与工作场地清理。
襄樊职业技术学院
汽车转向与制动控制系统检修
3)故障诊断与排除方法
a．踏板位置踩下很低，制动效果差；连续数次踩下踏板后， 踏板高度才逐渐升起，并有弹性感。这主要是管路中有空气， 应予排除。 b．踩下踏板，位置高度正常，但制动效果差。这大多是车轮 制动鼓失圆，制动蹄接触不良、硬化、油污或铆钉外露等因素 所致，应予以检修排除。 c．连续踩下踏板，踏板位置能升高，但不能保持，有下沉感。 这说明制动系统中有漏油处或主缸关闭不严，应检修。 d．连续踩下踏板，踏板位置高度升高，制动效果好转。这可 能是踏板自由行程太大，或制动间隙过大，或主缸回油阀关闭 不严所致。应调整踏板自由行程或制动间隙。必要时检查主缸 回油阀，若有损坏应更换。 e．连续数次踩踏板，踏板位置不能升高。这一般是制动主缸 补偿孔或旁通孔堵塞所致，应检查疏通；或油液质量差，易受 热蒸发导致严重亏缺。
襄樊职业技术学院
汽车转向与制动控制系统检修
（二）制定学习计划 1、制定故障诊断计划。小组每人制定1个 故障诊断计划并在小组会上交流，小组团 队通过讨论形成本小组故障诊断与排除的 实施计划。 2、小组人员分工。小组人员根据个人特 长向小组人员提出自己在故障诊断与排除 工作过程中承担的任务，经团队讨论，确 定小组人员任务。
襄樊职业技术学院
汽车转向与制动控制系统检修
总结与考核
1、教师总结行车制动系统常见故障诊断 与排除情况。 2、单元成绩评定：学生单元成绩=综给 故障排除自评成绩10%+综给故障排除小 组互评成绩10%+综给故障排除小组成绩 30%+能力训练成绩30%+学习任务单质 量成绩20%。
襄樊职业技术学院
汽车转向与制动控制系统检修
4、制动拖滞
1)故障现象 在行车制动中，当抬起制动踏板时，全部或个别车轮 仍有制动作用，致使车辆起步 困难，行驶阻力大，制动鼓发热。 2)故障原因 制动踏板没有自由行程、回位弹簧过软、折断；踏板 轴锈滞、发卡；主缸皮碗、皮圈发胀，活塞变形或被污 物粘住；主缸活塞回位弹簧过软或折断；制动间隙过小； 制动蹄回位弹簧过软、失效，制动蹄在支承销上不能自 由转动；制动轮缸皮碗胀大，活塞变形或被污物粘住； 制动管路凹瘪、堵塞，导致回油不畅；制动油液太脏、 黏度太大，回油困难。
襄樊职业技术学院
汽车转向与制动控制系统检修
3)故障诊断与排除
a．汽车行驶一段路程后，用手抚摸各制动鼓，若全部 发热，说明故障在制动主缸；若个别车轮发热，则故障 在该车轮制动轮缸。 b．若故障在制动主缸，应先检查踏板自由行程。如果 无自由行程，一般为主缸推杆与活塞的间隙过小或没有 间隙，应调整。如果自由行程符合标准，则应拆下主缸 储油室加油螺塞，踩下踏板慢慢回位，看其回油状况。 若不回油，则为回油孔堵塞；若回油缓慢，则为皮碗、 皮圈发胀或回位弹簧无力；或是油液太脏、黏度太大。 此时，应检查油液清洁度。若油液清洁、黏度适当，则 应检查主缸，同时检查踏板回位弹簧是否良好无损，必 要时进行修理或更换。 c．若故障在制动轮缸，可顶起有故障的车轮，旋松制 动轮缸放气螺钉，如果制动液随之急速喷出，车轮也立 即旋转自如，说明管路堵塞，轮缸不能回油，此时应疏 通油管。如果旋转车轮仍有拖滞，可检查制动间隙和回 位弹簧，若正常，应拆检制动轮缸，必要时应更换活塞、 皮碗。
襄樊职业技术学院
汽车转向与制动控制系统检修
（四）教师讲评 1、教师讲评各小组故障排除中表现出 的优点与不足。 2、教师运用案例教学法讲解汽车行车 制动系统故障分析思路、故障检测、诊 断、排除方法与技术规范。
襄樊职业技术学院
汽车转向与制动控制系统检修
附：行车制动系主要故障现象和原因
一、液压式行车制动系常见故障诊断
襄樊职业技术学院
汽车转向与制动控制系统检修
3、制动时汽车跑偏
1)故障现象 汽车制动时，向一侧跑偏。 2)故障原因 主要是由于左、右两侧制动力不一样所致。如： 左右两轮制动间隙不一；左右两轮制动蹄与鼓的 接触面积不一；一侧前轮制动器进水或油污；一 侧前轮制动鼓变形严重和磨出沟槽；左右两轮制 动凸轮转角相差太大；左、右两轮制动气室推杆 外露长度不一，伸长长度不等；左右两轮制动软 管与制动气室膜片新旧程度不一样；左右两轮轮 胎气压不一样；负前束，两钢板弹簧弹力不等， 车架变形及前桥移位等。
襄樊职业技术学院
汽车转向与制动控制系统检修
二、气压制动系常见故障诊断
1、制动效能不良，制动力不足
1)故障现象 汽车在行驶过程中，制动力明显不足。在一般制 动时，需要比平时早踩和增大踏板行程，才能取 得预期的制动效果；而在紧急制动时，制动距离 明显增长，制动时间也增大。由于不能在最短的 短离内停车，容易产生交通事故。 2)故障原因 储气筒内压缩空气压力不足、双管路制动系统的 某一制动管路断裂而不产生制动作用；制动阀故 障；制动器故障；制动管路有漏气处；制动气室 皮碗破裂；制动软管老化。
襄樊职业技术学院
汽车转向与制动控制系统检修
3)故障诊断与排除
a．汽车行驶中使用制动，汽车向左偏斜，即为右轮制 动性能差；反之则为左轮制动性能差。 b．制动停车后，察看轮胎在路面上的拖印情况，拖印 短或没有拖印的车轮即为制动有故障的车轮。 c．查出有故障的车轮后，先检查该车轮制动管路是否 漏油，轮胎气压是否充足。如果正常，检查制动间隙是 否合乎规定，不符时予以调整；与此同时，结合排除轮 缸里的空气。若仍无效，应拆下制动鼓，按原因逐一检 查各件，特别是制动鼓的尺寸和精度等。 d．经以上检修后，若各车轮拖印基本符合要求，但制 动仍跑偏，则故障不在制动系，应检查车架或前轴的技 术状况；如果出现忽左忽右的跑偏现象，则应检查是否 有前束或直、横拉杆球头销是否松旷。
