电力变压器的保护动作分析及处理(正式)
变压器后备保护分析与动作跳闸处理原则
变压器后备保护分析与动作跳闸处理原则一、变压器后备保护的分析变压器后备保护是保护变压器免于由于内部故障或外部原因引起的过电流、欠电压、过温度等异常情况，从而保证变压器的正常运行和延长其使用寿命的重要措施。
变压器后备保护的分析主要包括对变压器运行情况的监测和故障诊断。
1.监测变压器运行情况：监测变压器的运行情况是通过对变压器的各项参数进行实时监测，包括电流、电压、温度等。
其中，电流是变压器运行的重要参数，通过检测电流的大小和变化趋势，可以判断变压器是否处于正常运行状态。
电压是供电给变压器的重要参数，通过检测电压的稳定性和输出质量，可以判断变压器是否受到过电压或欠电压的影响。
温度是变压器工作的重要参数，通过检测变压器各部位的温度变化，可以判断变压器是否处于正常工作温度范围内。
2.故障诊断：故障诊断是根据变压器的实际使用情况和各项参数的变化情况，通过分析故障原因和故障特征，确定变压器的故障类型和位置。
常见的变压器故障包括短路、接地、绕组开路、绝缘老化等。
通过对故障的分析和诊断，可以及时采取相应的措施进行处理，保证变压器的正常工作。
1.过电流保护跳闸处理原则：当变压器的电流超过额定电流的一定倍数时，应立即进行过电流保护跳闸处理。
跳闸保护的动作时间应根据变压器的额定容量和负载情况进行合理设定，不能过早跳闸，也不能过迟跳闸，以免损坏变压器和其他设备。
2.过温度保护跳闸处理原则：当变压器的温度超过设定的上限温度时，应立即进行过温度保护跳闸处理。
跳闸保护的动作时间应根据变压器的额定容量和散热条件进行合理设定，不能过早跳闸，也不能过迟跳闸，以免损坏变压器。
3.欠电压保护跳闸处理原则：当变压器的输入电压低于设定的阈值时，应立即进行欠电压保护跳闸处理。
跳闸保护的动作时间应根据变压器的额定容量和敏感度要求进行合理设定，不能过早跳闸，也不能过迟跳闸，以免对网络供电和用户用电造成不良影响。
4.短路和接地保护跳闸处理原则：当变压器发生短路或接地故障时，应立即进行短路和接地保护跳闸处理。
变压器后备保护动作跳闸分析及处理
变压器后备保护动作跳闸分析及处理摘要：随着社会科技的飞速发展，电力行业也步入以特高压、智能化为特点的新阶段，用户对供电系统的可靠性、安全性、稳定性等方面的要求越来越高。
变压器作为电力系统不可缺少、无法替代的重要电气设备，如果发生故障后不能得到迅速正确地处理，将会给整个电力网络带来严重的危害，因此电力变压器的保护工作变得十分重要。
关键词：变压器；后备；跳闸引言变压器过流等后备保护动作跳闸，主保护没有动作，一般应视为外部（差动保护范围以外）故障，即母线故障或线路保护越级跳闸。
变压器本体发生故障，由于过流等后备保护动作跳闸的概率很小。
由于变压器在变电站中起着举足轻重的作用，变压器过流等后备保护跳闸，需要正确判断故障范围和停电范围，必须熟知变压器后备保护的保护范围，动作时跳哪些断路器，以及发生故障后怎么尽快处理。
1变压器的结构变压器是主要由铁心、线圈和冷却装置三部分构成的。
铁心是变压器磁路中的重要组成部分，在制作时铁心是用磁导率较高涂有绝缘漆的硅钢片叠装而成的。
为了减少磁滞和涡流损耗，每一钢片的厚度，在交流电频率为50赫兹的变压器中约为0.35-0.5mm。
为了保证耦合性能，铁心都做成闭合形状，其线圈绕在铁心柱上。
按照铁芯构造形式，可分为心式和壳式两种。
心式铁心绕组包着铁心成“口”字形。
壳式铁心成铁心包着线圈成“日”字形。
线圈是变压器的电路部分。
按结构分为高压绕组和低压绕组。
对于绕圈的要求很高。
线圈是用具有良好绝缘的漆包线、纱包线或丝包线绕成的。
在工作时，和电源相连的线圈称为原线圈，而与负载相连的线圈称为副线圈。
通常电力变压器将电压较低的一个线圈安装在靠近铁心柱的内层，这是因为低压线圈和铁心间所需的绝缘比较简单，电压较高的线圈则安装在外面，主要是为了考虑变压器的散热问题，如果是用在频率较高的变压器中，为了减少漏磁通和分布电容的影响，常需要把原线圈、副线圈绕组分为若干部分，分格分层并交叉绕制。
在变压器中最常见的是电力变压器。
电力变压器短路冲击损坏分析及防治措施
的进展水准。在突发短路问题作用下，电压相位突变和整体结构阻抗效率决定了变压器短 路电流的大小，尤其是在电动力作用较强的出口位置，单纯凭借现下的保护手段是无法及 时将故障问题切除的，所以必须想尽一切办法提升电力机械的强度，并以此维持出口绕组 在抵抗短路电流方面的动力稳定性能。
1.2.变压器短路状态下整体电动力效果研究 不同绕组之间在短路电流的冲击下会产生一定规模的漏磁空间，不同因素相互作用将引起 电动力效果的进一步扩散。这种漏磁现象主要包括两种类型的分量内容，即绕组轴向和辐 向的分量。绕组内部的短路电流一旦与漏磁现场相互影响时，绕组装置的辐向电动力就会 扩散，对内部结构产生一定的压力控制，而轴向作用力则按照绕组实际高度对下部结构施 加压力效果。 同时，带分接线位置存在漏磁附加形式的分量，其中的轴向作用力将围绕接线绕组不断蔓 延，令分接位置空档范围扩张。若要在此种条件下完成变压装置抵抗短路性能的提升工作， 应注意配合同相位空间内不同绕组之间的安匝平衡条件，并注意绕组的具体高度要保持一 致；分接段由于辐向安匝结构不平衡漏磁数量的增加，造成整体结构的稳定性降低，因此 必须对这部分的漏磁问题实施改造。
电力变压器短路冲击损坏问题的论述 按照过往观察、实践工作分析，有关此类结构的损坏形式的特征如下： 机械整体运行期限较短，加上出口处是造成短路危机的高频区，即便是持续作用的短路电 流没有越过标定值的最高限制，同时能维持正常的保护动作，将故障部位及时切断。但较 为关键的是低压绕组匝间位置短路，经常造成绝缘材质烧毁和导线烧断现象，单凭更换绕 组工作来说，整体结构修复时间就很长，在这个环节中也会受到绕组抗辐向压力的抵制。为了保证辐向绕紧 能力的持久，在方案设计活动中要根据立式绕线机和拉紧测量设备实现逐层调节。而变压 装置机身经过烘干处理后，内部撑条容易发生位移，从而影响装置稳定性能，所以要全面 增加撑条的数量，令线段位置部件间距减小，以此来增加内部绕组的强度效应。
电力变压器故障分析及事故处理措施
电力变压器故障分析及事故处理措施【摘要】在电力系统中,变压器占据着重要地位,它是电力系统中的关键设备，它的主要功能有承担电压转换，电压分配和传输，并提供电力服务。
它的故障将对供电的可靠性和系统的正常运行产生严重影响。
【关键词】变压器;故障;维护;种类前言变压器的作用是将发电机端的电压升高以后再输送出去，以此来保证电压的平稳过渡运行。
变压器在运行中，由于各种原因将会导致变压器故障，变压器一旦发生故障，就会限制发电机的出力，减少和中断对部分用户的供电，对电网安全可靠供电造成很大的威胁。
在变压器发生事故时，应及时、准确、快速的进行故障处理，杜绝事故或避免事故的扩大。
本文分析了变压器的常见故障和事故，并提出了处理措施。
1、常见故障1.1 变压器渗漏油。
变压器的渗漏油不仅给企业带来很大经济损失、而且还会影响变压器的安全运行，甚至造成不必要的停运显现或损坏变压器的事故，给企业带来生产损失的同时也会造成环境的污染。
所以，要尽快解决变压器渗漏油问题是有必要的。
变压器的油箱焊缝渗漏油。
对于平面接缝处渗油可以直接焊接，拐角处及加强筋连接的地方渗油较难查准，进行补焊后往往由于内应力作用再次渗漏。
对这样的渗漏点采用加铁板进行补焊，两面连接处，可将铁板裁成纺锤状进行焊接；三面连接处可根据渗漏油的实际地方将铁板加工成三角形进行焊接；这种方法也可以适用于套管电流互感器二次引线盒拐角处的焊缝渗漏焊接。
高压套管升高座或进人孔法兰渗油。
这些渗漏点主要是胶垫安装不合适，运行中可对法兰进行施胶密封。
封堵前用堵漏胶将法兰之间的缝隙堵好，等堵漏胶完全固化作用后，退出一个法兰紧固螺丝，将施胶枪嘴拧入螺丝孔，再用高压将密封胶注入法兰的间隙，直至将各法兰螺丝帽有胶挤出为适。
1.2 铁心多点接地的故障。
变压器铁心有且只能有一点接地，出现两点及以上的接地，为多点接地。
变压器铁心多点接地运行将导致铁心出现故障，危及变压器的安全运行，应及时进行处理。
2、变压器的事故处理2.1为了变压器的安全运行及操作，变压器高、中、低压各侧都装有断路器，同时还要装设必要的继电保护装置。
一起220kV主变差动保护跳闸及保护动作分析
一起220kV主变差动保护跳闸及保护动作分析摘要：针对220kV某变电站发生的一起主变差动保护事件, 从故障点发生位置、原理及保护整定的基础上，分析了保护动作情况，并确认了保护动作的正确性。
关键词：主变差动保护；保护动作；动作正确性0引言变压器差动保护是一种以变压器各侧电流的大小和方向为判断依据，用于反应变压器内部故障的电力变压器主保护，对保证变压器的安全运行起着极其重要的作用[1]。
而影响变压器差动保护动作的因素有很多，一旦发生保护动作，应找出故障原因，否则再次投入运行将发生可能烧毁主变的风险。
本文以实际发生的一起案例为基础，对220kV主变差动保护跳闸及保护动作进行分析，从原理上分析保护动作的正确性。
1 跳闸前运行方式220kV某变电站：220kVⅠ、Ⅱ母并列运行，1号主变220kV侧211开关、2号主变220kV侧212开关均运行在220kVⅠ母，3号主变220kV侧213开关运行在220kVⅡ母，而110kVⅠ、Ⅱ母分列运行。
2 保护动作情况2.1保护动作行为2017年6月25日,0:15:10某220kV变电站2号主变差动保护跳闸，0:15:12该站1号主变差动保护跳闸，0:17:22 220kVⅠ母母差保护动作跳闸；220kVⅠ母、110kVⅠ母及10kVⅠ、Ⅱ母失压，因110kV所有出线对端变电站都为双电源，且备自投成功投入，未造成110kV变电站失压。
保护动作情况如下表1所示表1 保护动作情况2.2 保护动作时序根据现场保护动作情况，保护动作时序如下表2 所示表2 保护动作时序从表1、表2可以看出，首先2号主变发生区内故障，引起2号主变差动保护跳闸，接着1号主变发生区内故障，1号主变差动保护跳闸，但故障还未切除，母线保护I母差动动作，切除故障。
3 保护动作分析3.1一次故障点经过现场核查，因风偏及异物原因，造成1号主变220kV侧B、C相对构架放电及2号主变变220kV侧A相对构架放电，2号主变故障点发生在隔离开关2123至2号主变之间，1号主变故障点发生隔离开关2113至1号主变之间，另一处母线故障发生在隔离开关2101至I母之间。

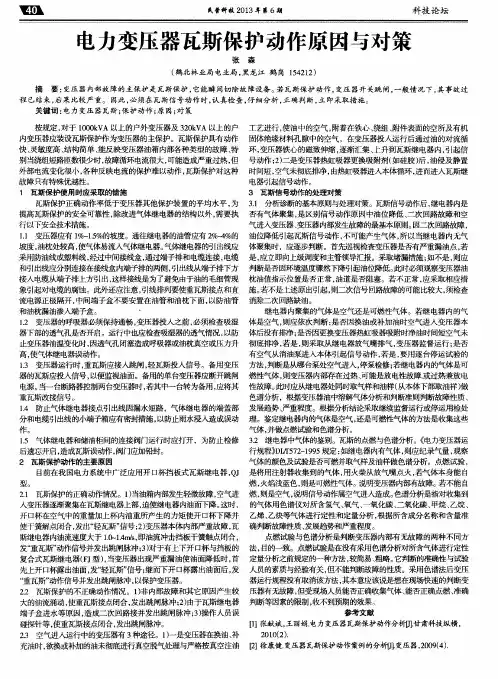

电力变压器瓦斯保护动作原因与对策
象引起对电缆的腐蚀。此外还应注意 ， 引线排列要使重瓦斯挠 和直 施。 若不是上述原出引起 ， 则二次信号回路故障的可能 比较大， 须检查 流电源正极隔开 ， 中间端子盒不要安置在油管和油枕下面 ， 以防油管 消 除二次 回路缺 油 。 和油枕 漏油 渗 入 端 子盒 。 继电器内聚集的气体是空气还是可燃性气体。若继电器内的气 １ ． ２ 变压器的呼吸器必须保持通畅， 变压器投入之前 ， 必须检查吸湿 体是空气， 则应依次判断： 是否因换油或补加油时空气进入变压器本 器下部的透气孔是否开启。运行中也应检查吸湿器的透 晴况 ， 以防 体后没有排净； 是否因更换变压器热虹吸器吸附时净油时间短空气未 止变压器油温变化时， 因透气孔闭塞造成呼吸器或油枕真空或压力升 彻底排净， 若是， 则采取从继电器放气嘴排气 ， 变压器监督运行 ； 是否 高， 使气体继电器误动作。 有空气从消油泵进入本体引起信号动作 ， 若是， 要用逐台停运试验的 １ ． ３ 变压器运行时 ， 重瓦斯应接入跳 闸， 轻瓦斯投入信号。备用变压 方法 ， 判断是从哪台泵处空气进入， 停泵检修 ； 若继电器内的气体是可 器的瓦斯应投入信号， 以便监视油面。备用的单台变压器应断开跳闸 燃性气体， 则变压器 内部存在过热 、 可能是放电性故障． 或过热兼放电 电源。 当一台断路器控制两台变压｜ 器时 ， 若： 其中一台转为备用 ， 应将其 性故障。 此时应从继电器处同时取气样和油样（ 从本体下部取油祥 ） 做
别当绕组短路匝数很少时 ， 故障循环电流很大 ， 可能造成严重过热， 但 号动作 ； ２ ） 二是变压器热虹吸器更换吸附剂（ 如硅胶 ห้องสมุดไป่ตู้ 后， 油侵及静置 外部电流变化很小， 各种反映电流的保护难 以动作 ， 瓦斯保护对这种 时间短， 空气未彻底排净， 由热虹吸器进入本体循环 ， 进而进入瓦斯继 故障只有特殊优越 Ｊ 生 。 电器引起信号动作。
电力变压器常见事故及处理
电力变压器常见事故及处理1.自动跳闸后的一般处理系统性处理，投入备用变压器，调整运行方式和负荷分配；了解系统内故障；可能是人为误碰、误操作或误保护跳闸，可试送电一次；查明系变压器下一级设备故障，但相应保护未动作，本变压器低压过电流或限时过电流保护动作跳闸，在故障有效隔离后可试送电一次；如查明是重瓦斯、差动或电流速断保护动作，故障时已造成冲击，应在停电状态下详细检查并测定绝缘。
未查明故障原因及处理前，不允许变压器投入运行。
总之，尽快查明原因并正确处理，恢复正常运行。
2.重瓦斯动作跳闸的处理从气体继电器中取气样色谱分析，如无气体则要检查二次回路、气体继电器接线柱及引线绝缘；检查防爆管无破裂、喷油；检查油位、油色、油温；检查变压器外壳无变形，焊缝无开裂喷油。
前述检查中如发现问题，应停电检查处理；在查明动作原因并处理前，不得合闸送电；如查明是二次电路绝缘损坏引起误动作，未发现其他异常，可在差动保护及过电流保护投入时，暂时将重瓦斯保护改接为信号，试送电一次并加强监视；如查明气体继电器内的气体仅是空气，查明空气产生的原因，当能保证变压器内部无故障时，变压器内部可不检查即投入运行。
3.油位异常与处理（1）原因生产厂家提供的油位与油温曲线，不符合油位—油温曲线时，可能的原因有：指针式油位计出现卡针；隔膜或胶囊下面有气体，隔膜或胶囊高于实际油位；隔膜或胶囊破裂，油位进入隔膜或胶囊上部空间，油位指示偏低；吸湿器堵塞，油位下降时空气不能进入，油位指示偏高；温度计不准确；变压器漏油，储油少；大修后注油太多或不够；长期大负荷运行。
（2）处理①及时查明原因。
特别当油位指示超过满刻度或降到零刻度时，必须立即确认原因，并监视变压器运行状态。
可通过油位与油温-曲线判断，并通过微动开关发出油位高低的信号。
检查油箱吸管是否漏油或堵，查明原因并立即报告设备管理人员。
②采取措施。
如油位异常，应立即采取措施；如大量漏油及油位明显降低，禁止将气体保护改接信号；如变压器本体无渗油，且有载调压油箱内油位正常，可能是注油不够。
试论电力变压器的故障判断和分析处理
试论电力变压器的故障判断和分析处理摘要：电力变压器作为电力运行的核心环节，其安全稳定运行对于整个电力系统而言非常重要。
本文着重分析了电力变压器常见的典型故障，同时提出了解决这些故障的方法措施，对实际的电力运行和检修维护工作有一定的指导意义。
关键词：电力变压器常见故障分析处理一、引言在电力系统中，电力变压器是其重要的组成部分，承担着电压变换、维持电能稳定的作用。
然而，由于电力变压器结构复杂，它在长期的不间断运行中不可避免地会出现一些故障问题，这便直接影响着电力系统的连续供电，因此，如何有效做电力变压器运行维修工作便显得尤为重要，电力变压器的稳定运行在很大程度上决定了整个电力配送过程能否可靠工作。
这便要求我们需对电力变压器运行中经常出现的典型故障有一个充分的了解，找出故障产生的原因，并制定出相应的处理这些故障的有效措施，从预防和应对两方面入手，及时准确的掌握电力变压器的运行状况，定期对电力变压器进行检查和日常维护，从根本上确保电力系统稳定运行。
二、铁芯多点接地造成的故障当电力变压器的铁芯存在多点接地时，则会出现铁芯故障。
究其原因，主要因其内部中轴螺杆的绝缘受到损坏，造成铁芯与中轴螺杆相连，这便在相连处引起环流，铁芯会因环流发热而熔毁；同时铁芯叠片也会因熔毁的铁芯而导致层间短路，无疑加大了电力变压器运行时的空载损失。
若铁芯发生故障，则需首先进行吊芯，然后用仪表对铁芯片间绝缘电阻进行测量，若绝缘电阻降为零，则说明铁芯出现故障，这时可观察铁芯外观，若破损较小，可进行简单涂漆操作，此外，应对铁芯故障的一些具体措施如下：1、直流电处理法。
此方法即用直流电冲击铁芯，首先需要将铁芯的外引接地线拆下，然后将直流电施加给铁芯和油箱，最后用大电流对铁芯进行冲击[1]。
此种方法可以有效的将多点接地处烧毁。
利用这种方法应对铁芯多点接地故障，操作简单。
2、开箱检查法。
若应用电流冲击法没有消除多点接地故障，则可以将箱盖打开，人工进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
电力变压器的保护动作分析及处理(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-1482-68 电力变压器的保护动作分析及处理
(正式)
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
电力变压器是变电站内最重要的设备之一，变压器的安全运行对电力客户安全用电起决定性作用。
变压器的继电保护是测量当变压器内外发生故障时，由于电流、电压、油温等随之发生变化，通过这些突然变化来发现、判断变压器故障性质和范围，继而做出相应的反应和处理。
变压器继电保护动作后的检查与处理
继电保护动作后，如确认是速断保护动作，可暂时解除信号音响。
如有瓦斯（气体继电器）保护，先检查瓦斯保护是否动作，如未动作，说明故障点在变压器外部，重点检查变压器及高压断路器向变压器供电的线路，看电缆、母线是否有相间短路故障。
此外，还应重点检查变压器高压引线有无明显故障点和其他
明显异常现象，如变压器喷油、起火、温升过高等。
如果发现是瓦斯动作，可基本判断故障在变压器内部。
首先，当变压器绕组匝间与层间局部短路、铁芯绝缘不良，以及变压器严重漏油，油面下降，轻瓦斯均会动作；当变压器内部发生严重故障，如一次绕组故障造成相间短路，故障电流使变压器产生强烈气流和油流，冲击重瓦斯挡板，使重瓦斯动作，断路器掉闸并发出信号。
其次，如当时变压器无明显异常，可收集变压器瓦斯气体，进一步分析、确定故障性质。
收集到的气体若无色、无味，且不可燃，说明瓦斯继电器动作的原因是油内排出的空气引起；如果收集到的气体是黄色的，不易燃烧，说明是变压器木质部分故障；如气体是淡黄色带有强烈臭味并可燃的，则为绝缘纸或纸板故障；当气体为灰色或黑色易燃，则为绝缘油故障。
对于室外变压器，可以打开瓦斯继电器的气阀，点燃从放气阀排出的气体，如果气体可燃，则将燃烧并发
出明亮的火焰。
需要注意的是当油开始从放气阀外溢出时，应迅速将放气阀关闭；对于室内变压器，应禁止在室内进行点燃试验；判断气体颜色要迅速，否则气体颜色会很快消失；取变压器瓦斯气体时应停电后进行。
再次，如瓦斯保护动作仍未查明原因，为了进一步证实变压器是否为良好状态，可取出变压器油样作简化试验，看有无耐压降低和油闪点下降的现象。
如仍然没有问题，应进一步检查瓦斯保护二次回路，看是否因瓦斯保护误动作，以证实继电保护的可靠性。
变压器重瓦斯动作时，断路器掉闸，如未进行故障处理并未确实证明变压器无故障时，不可重新合闸送电。
若发现是差动保护动作，需对动作原因进行判断。
要准确判断出是变压器套管等原因造成的，还是变压器内部故障的原因。
注意事项继电保护装置应选用质量优良的继电器及保护元件，元件的接点尽量要少；安装质量要合格，保护盘、控制盘应牢固可靠，避免装在有震动的场所，
接线端子质量要合格，接线要良好。
继电器投入运行前，值班人员、运行人员应清楚地解读保护装置的工作原理等。
继电保护装置运行中，发现异常现象应加强监视并立即报告电力调度部门；运行中的继电保护装置，除经电力调度部门同意，不得任意甩掉保护运行，也不得随意变更整定值及二次线路；运行人员对运行中的继电保护装置的投入或退出，必须经调度员或主管负责人批准，并记入值班记录簿。
如需要变更继电保护整定值或二次回路接线时，须经过继电保护专业人员的同意。
在二次回路上的一切工作，应遵守《电气安全工作规程》的有关规定。
运行值班人员倒闸操作时，涉及继电保护回路时，应根据继电保护装置性能和运行规程的规定，对继电保护进行必要处理，但切记值班人员对继电保护装置的操作只许接通或断开保护压板；切换转换开关；装卸熔断器的熔丝。
继电保护动作断路器跳闸后，不要随即将掉牌信号复归，而应检查保护动作情况，并查明原因，在消除故障恢复送电前，方可将所有的掉牌信号全部复归。
总之，变压器继电保护动作后必须按照规程进行检查试验，在未查明原因之前不得送电运行。
