制冷操作证培训教材-制冷与空调设备运行操作作业培训教程.共108页
制冷设备与技术培训课程
制冷设备与技术培训课程简介制冷设备与技术培训课程旨在向学员介绍制冷设备的工作原理、维护与保养以及常见故障排除方法。
课程内容包括制冷循环原理、制冷剂的选择与应用、制冷设备的安装与调试、维护保养技巧、故障诊断与排除等。
通过这门课程，学员将能够掌握制冷设备的基本知识和技能，提高维修能力和故障处理水平。
课程目标本课程的目标是使学员能够：•理解制冷循环原理，并能分析制冷循环中的各个组成部分的功能和作用；•掌握常用制冷剂的特点和应用场景，并了解相关的环境保护和安全知识；•学习制冷设备的安装和调试方法，包括管道连接、泄露检测和系统真空抽取等；•掌握制冷设备的维护与保养技巧，包括清洗、润滑、更换滤芯等常规维护工作；•学习故障诊断与排除的方法和技巧，能够熟练处理常见的制冷设备故障。
课程大纲下面是本课程的详细大纲：1. 制冷循环基础•制冷循环的基本概念与原理•制冷循环的四个组成部分：压缩机、冷凝器、膨胀阀、蒸发器•制冷循环的工作过程2. 制冷剂•常用制冷剂的物理性质和工作特点•制冷剂的选择与应用•制冷剂的环境保护和安全性考虑3. 制冷设备的安装与调试•制冷设备的选型和布置•管道连接和泄露检测•制冷设备的系统真空抽取与充注制冷剂•制冷设备的启动调试和性能测试4. 制冷设备的维护与保养•制冷设备的清洗和润滑•滤芯的定期更换•温度和压力的监测与调整•制冷设备的节能措施5. 故障诊断与排除•制冷设备常见故障及其诊断方法•制冷设备故障的排除和修复技巧•预防故障的方法和措施学习方式本课程以理论讲授和实践操作相结合的方式进行。
课程将采用案例分析、教学演示、实践操作等多种教学方法，帮助学员更好地理解和掌握相关知识和技能。
学员要求本课程适合以下人员报名参加：•制冷设备维修技术人员•制冷设备安装调试人员•制冷系统运行维护人员学员需具备一定的电气、机械基础知识，并具备相关实践经验。
考核方式本课程将以闭卷考试和实际操作为主要考核方式。
学员需通过闭卷考试以及完成相应实验和维修操作任务来完成培训课程的学习。
制冷与空调设备运行操作作业 课程 pan
制冷与空调设备运行操作作业课程pan全文共四篇示例，供读者参考第一篇示例：制冷与空调设备运行操作作业是制冷与空调工程专业的一门必修课程，主要涉及制冷与空调设备的基本原理、运行操作和维护保养等内容。
在现代社会，制冷与空调设备已经成为人们生活和生产中必不可少的设备，因此掌握这门课程的知识和技能对于工程师和技术人员来说至关重要。
一、制冷与空调设备的基本原理制冷与空调设备主要通过压缩、冷凝、膨胀和蒸发等工艺过程来实现对空气的制冷和除湿。
制冷循环中的压缩机起着核心作用，通过压缩制冷剂气体将其变成高压高温气体，然后通过冷凝器散热冷却成液体，再经过膨胀阀降温蒸发并吸热，最终热力循环完成。
而空调设备则在此基础上通过风机和冷凝器等辅助部件将制冷效果传递到室内，实现室内空气的调节。
制冷与空调设备的运行操作主要包括设备的启动、检查、调节和关闭等步骤。
在操作设备之前，首先要对设备进行全面的检查，包括检查传动系统、冷媒流量、压力和温度等参数是否正常。
然后按照设备的启动程序逐步启动设备，保持适当的运行状态，注意监控设备的运行情况，及时发现和解决问题。
在设备运行过程中，要定期对设备进行维护保养，包括清洗换热器、加注润滑油和冷媒等操作，以确保设备的正常运行。
制冷与空调设备是一种高密封性的设备，如果设备未经维护保养长时间运行，容易导致设备内部的结霜或者冷凝水积累，对设备造成损害。
定期对制冷与空调设备进行维护保养是非常必要的。
维护保养的内容主要包括清洗换热器、冷凝器和蒸发器等组件，检查冷媒的加注量、压力和温度等参数，以及检查传动系统和控制系统等设备部件。
在维护保养过程中需要注意以下几点：一是尽量避免操作员在设备停止运行后立即进行维护保养，应等到设备完全冷却后再进行操作；二是要按照制造商提供的维护手册和维护保养计划进行操作，不得擅自改动设备的工作参数。
三是要根据设备的具体情况选择合适的清洗剂和润滑油，避免对设备造成损坏。
制冷与空调设备运行操作作业是一门综合性较强的课程，涉及到较多的理论知识和操作技能。
制冷培训资料
制冷培训资料编制：卢海稳审核：陈现富批准：陈现富济南大森制冷工程有限公司2013年07月第一章制冷原理第二章制冷剂第三章螺杆式制冷压缩机组第四章制冷系统的辅助设备及操作管理第五章放空气操作第六章系统放油操作第七章热氨冲霜操作管理第八章冷库的工艺管理第一章制冷原理一、制冷方法：1、常见的制冷方法有四种：液体汽化制冷、气体膨胀制冷、涡流管制冷、热电制冷。
其中，液体汽化制冷应用最为广泛，它是利用液体汽化时的吸热效应实现制冷的。
蒸汽压缩式、吸收式、蒸汽喷射式、吸附式制冷都属于液体汽化制冷。
2、液体汽化形成蒸汽。
当液体处在密闭容器内时，若此容器内除了液体及液体本身的蒸汽外不存在任何其他气体，那么液体和蒸汽在某一压力下将达到平衡，此时的汽体称为饱和蒸汽，它所具有的压力称为饱和压力，温度称为饱和温度。
饱和压力随温度升高而升高。
如果将一部分饱和蒸汽从容器中抽走，液体中就必然要再汽化一部分蒸汽来维持平衡。
液体汽化时，需要吸收热量，此热量称为汽化潜热，汽化潜热来自被冷却对象，它使被冷却对象变冷，或者使它维持在低于环境温度的某一低温。
为使上述过程连续进行，必须不断地从容器中抽走蒸汽，再不断地将液体补充进去。
通过一定的方法把蒸汽抽走，并使它凝结成液体后再回到容器中，就能满足这一要求。
从容器中抽出的蒸汽，如果直接凝结成液体，所需冷却介质的温度比液体的蒸发温度还要低，而我们希望蒸汽的冷凝过程在常温下实现，因此需要将蒸汽的压力提高到常温下的饱和压力。
这样，制冷工质将在低温、低压下蒸发，产生制冷效应，并在常温、高压下冷凝，向环境或冷却介质放出热量。
因此，汽化制冷循环由工质汽化、蒸汽升压、高压蒸汽的液化和高压液体降压四个过程组成。
二、制冷的基本热力学原理1、各种制冷方法概括起来可分为两大类：输入功实现制冷和输入热量实现制冷。
蒸汽压缩式制冷、热电制冷属于输入功实现制冷，吸收式制冷、蒸汽喷射式制冷、吸附式制冷属于输入热量实现制冷。
高温热源T HHQ H=W+Q C制冷系数：£=Q C.W制冷系数：是衡量制冷循环经济性的指标。
制冷培训资料
制冷培训资料制冷培训资料编制：XXX审核：XXX批准：XXXXXX2013年07月目录第一章制冷原理第二章制冷剂第三章螺杆式制冷压缩机组第四章制冷系统的辅助设备及操作管理第五章放空气操作第六章系统放油操作第七章热氨冲霜操作管理第八章冷库的工艺管理第一章制冷原理制冷方法常见的制冷方法有四种：液体汽化制冷、气体膨胀制冷、涡流管制冷、热电制冷。
其中，液体汽化制冷应用最为广泛，它是利用液体汽化时的吸热效应实现制冷的。
蒸汽压缩式、吸收式、蒸汽喷射式、吸附式制冷都属于液体汽化制冷。
液体汽化形成蒸汽。
当液体处在密闭内时，若此内除了液体及液体本身的蒸汽外不存在任何其他气体，那么液体和蒸汽在某一压力下将达到平衡，此时的汽体称为饱和蒸汽，它所具有的压力称为饱和压力，温度称为饱和温度。
饱和压力随温度升高而升高。
如果将一部分饱和蒸汽从中抽走，液体中就必然要再汽化一部分蒸汽来维持平衡。
液体汽化时，需要吸收热量，此热量称为汽化潜热，汽化潜热来自被冷却对象，它使被冷却对象变冷，或者使它维持在低于环境温度的某一低温。
为使上述过程连续进行，必须不断地从中抽走蒸汽，再不断地将液体补充进去。
通过一定的方法把蒸汽抽走，并使它凝结成液体后再回到中，就能满足这一要求。
从中抽出的蒸汽，如果直接凝结成液体，所需冷却介质的温度比液体的蒸发温度还要低，而我们希望蒸汽的冷凝过程在常温下实现，因此需要将蒸汽的压力提高到常温下的饱和压力。
这样，制冷工质将在低温、低压下蒸发，产生制冷效应，并在常温、高压下冷凝，向环境或冷却介质放出热量。
因此，汽化制冷循环由工质汽化、蒸汽升压、高压蒸汽的液化和高压液体降压四个过程组成。
制冷的基本热力学原理各种制冷方法概括起来可分为两大类：输入功实现制冷和输入热量实现制冷。
蒸汽压缩式制冷、热电制冷属于输入功实现制冷，吸收式制冷、蒸汽喷射式制冷、吸附式制冷属于输入热量实现制冷。
制冷系数是衡量制冷循环经济性的指标。
制冷机消耗的功愈少，自低温热源吸取的热量愈多，则制冷系数愈大，循环愈经济。
制冷设备培训课件
第四节：制冷装置实际系统
一、直接供液制冷系统二、重力供液制冷系统三、氨泵供液制冷系统四、单级压缩机氟利昂制冷系统
一、直接供液制冷系统
空气分离器 蒸发 汽、液 压缩 油分 冷凝 贮氨 节流 器 分离器 机 离器 器 桶 阀 排液桶 集油器 紧急泄氨器
第一节：制冷原理
一、概述二、蒸汽压缩式制冷三、吸收式制冷循环工作原理
一、概述
何为制冷制冷技术分类制冷的主要方法
二、蒸汽压缩式制冷
蒸汽压缩式制冷过程卡诺循环与逆卡诺循环制冷工质的热力状态图和表热力状态图的应用
蒸汽压缩式制冷过程
冷凝器 Qk 3 节流阀 2 压缩机 4 1 蒸发器 Q0
三、吸收式制冷循环工作原理
吸收式制冷设备流程吸收式制冷循环过程吸收式制冷系统类型吸收器种类
吸收式制冷设备流程
1、发生器 1 2、冷凝器 3、节流阀 蒸汽 4、蒸发器6 7 4 5、吸收器 2 6、溶液泵 5 7、回流阀 冷却水 3
双级制冷循环的压焓图
lgP 7 5 Pk 4 6 Pm 3 2 8 0 1 x=0 P0 x=1 0 h蒸发制冷循环：0 – 1 – 2 – 3 – 4 – 5 – 7 – 8 – 0 中间冷却循环：3 – 4 – 5 – 6 – 3
二、重力供液制冷系统
汽、液 空气分离器 分离器 蒸发 压缩 油分 冷凝 贮氨 节流 器 机 离器 器 桶 阀 排液桶 集油器 紧急泄氨器
吸收式制冷系统类型
1、氨液—水 制冷温度低（- 45℃），制取- 15℃的 1Kcal冷量，发生器中消耗2Kcal的热量； 用作发生器的热源温度：90 ～170℃。2、水—溴化锂 制冷温度大于0℃，在高真空度下工作， 可利用60℃的低温热源进行工作。
制冷技术培训手册制冷原理与设备
1.434 Mpa
制冷原理与设备
一、基础知识
5、过热蒸汽和过冷液体：
在一定压力下，蒸汽的温度高于对应压力下的饱和温 度，称为过热蒸汽。
在一定压力下，液体的温度低于对应压力下的饱和温 度，称为过冷液体。
吸气温度超过饱和温度的数值称为吸气过热度。 吸气过热度一般要求控制在5～10℃。 液体温度低于饱和温度的数值称为液体过冷度。 液体过冷一般发生在冷凝器底部、经济器内、中间冷 却器内。 节流阀前液体过冷有利于提高制冷效率。
制冷原理与设备
一、基础知识
几种压力表示法： 绝对压力（Pj）：在容器中，分子热运动而对容器内壁产生的 压力。 制冷剂热力性质表中的压力一般为绝对压力。
表压（Pb）：制冷系统中用压力表测得的压力。 表压是容器内气体压力与大气压(B0)的差值。 Pb= Pj- B0
一般认为：表压加上1bar、或0.1Mpa，就是绝对压力。 真空度（H）：当表压是负值时，取它的绝对值，用真空度表 示。 H= B0- Pj或H= ∣Pj- B0∣。

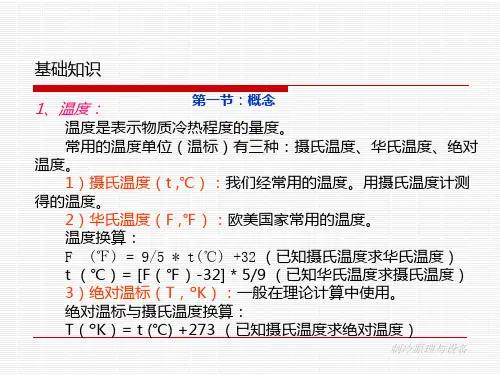

t （℃）= [F（℉）-32] * 5/9 （已知华氏温度求摄氏温度）
3）绝对温标（T，ºK）：一般在理论计算中使用。
绝对温标与摄氏温度换算：
T（ºK）= t (℃) +273 （已知摄氏温度求绝对温度）
制冷原理与设备
一、基础知识
2、压力（P）：
在制冷中，压力是单位面积上所受的垂直作用力，即压强，通常用 压力表、压力计测得。
吸气压力比蒸发压力略低。 排气温度不大于105℃（螺杆机）；150℃（活塞机）； 喷油温度不大于60℃； 喷油压力：活塞机比吸气压力高0.15~0.30 Mpa。 螺杆机比排气压力高0.15~0.30 Mpa。（不包括可调内容积比压缩 机）
制冷和空调设备维修操作技能与训练第一部分课件
课题三 錾 削
(二)錾削站立姿势
课题三 錾 削
图1 - 33 錾削站立位置
课题三 錾 削
(三)挥锤方法 1.腕挥 2.肘挥 3.臂挥
图1 - 34 挥锤方法 a)腕挥 b)肘挥 c)臂挥
课题三 錾 削
(四)锤击要领 五、加工实例 (一)錾削平面 1.起錾
课题三 錾 削
图1 - 35 平面錾削的起錾方法 a)斜角起錾 b)正面起錾
课题二 划 线
3.划线盘 4.高度游标卡尺
课题二 划 线
图1 - 21 划线盘
课题二 划 线
图1 - 22 高度游标卡尺
课题二 划 线
5.划线平台
图1 - 23 划线平台
6.样冲
课题二 划 线
四、技能训练
图1 - 24 样冲及使用方法
课题二 划 线
1.划线前的准备工作 (1)工件的清理。 (2)工件的检查。
课题一 钳工常用设备和量具
图1 - 2 台虎钳 1—底座 2—紧固螺钉 3—方形导轨 4—固定钳身 5—钳口 6—活动钳身
7—丝杠 8—手柄
课题一 钳工常用设备和量具
3.工作平台
(二)常用量具
图1 - 3 工作平台
课题一 钳工常用设备和量具
1.金属尺
图1 - 4 金属尺 a)金属直尺 b)钢卷尺
(1)扁錾。 (2)尖錾。 (3)油槽錾。 2.锤子
图1 - 28 锤子
课题三 錾 削
四、技能训练 (一)錾子和锤子的握法 1.錾子的握法
课题三 錾 削
图1 - 29 錾子的正握法
课题三 錾 削
(1)正握法。 (2)反握法。 2.锤子的握法 (1)紧握法。 (2)松握法。
课题三 錾 削
制冷与空调设备运行操作作业培训教程
少能源消耗。
热回收技术
在制冷过程中，利用热回收技术 将产生的热量进行回收利用，可 以减少对外部环境的热量排放，
从而达到节能减排的效果。
智能化控制技术
采用智能化控制技术，根据制冷 设备的运行状态和外部环境条件 ，自动调节压缩机的运行参数，
启动前检查
在启动制冷设备前，应检查设备周围环境，确保没有杂物阻碍设备运 行，同时检查设备各部件是否正常，如发现异常应及时处理。
安全防护装置
操作制冷设备时，应确保设备的安全防护装置正常工作，如安全阀、 压力表、温度计等，定期检查并保持其准确性和可靠性。
操作规程
操作制冷设备时应按照规定的操作规程进行，避免因操作不当导致设 备损坏或人员伤亡。
技术发展历程
节能减排技术在制冷与空调设备领域的发展经历了多个阶段，从最初的 简单节能技术到现在的智能化、综合化节能技术，技术水平不断提高。
03
技术应用现状
目前，节能减排技术在制冷与空调设备领域的应用已经非常广泛，不仅
在商业和工业领域得到广泛应用，也在家庭领域得到普及。
制冷设备节能减排技术
高效压缩机技术
风量调节
调节空调风量时应根据实际需要选择合适的风量 ，避免过大或过小影响室内空气质量和能源消耗 。
定期清洗
空调设备应定期进行清洗和维护，包括清洗滤网 、冷凝器等部件，确保设备正常运行和室内空气 质量。
紧急情况处理与预防措施
紧急停机
在遇到紧急情况时，应立即按下紧急停机按钮，停止设备运行，并采取相应的 紧急处理措施。
目的。
制冷剂
制冷剂是制冷循环中的工作介质， 通过吸热和放热实现制冷效果。常 用的制冷剂有氟利昂、氨等。
