光电探测器的性能测试与分析
光电探测器的性能测试与分析一、引言光电探测器是一种重要的光电器件，其性能的优劣直接影响到光电仪器的使用效果。
因此，对于光电探测器的性能测试与分析具有重要意义。
本文将从光电探测器的性能测试方法、测试参数的选择、测试结果分析等多个方面进行详细探讨。
二、光电探测器的性能测试方法1. 光谱响应测试光谱响应测试是评估光电探测器对不同波长光的响应能力的重要方法。
常用的测试设备包括光源、光谱辐射计和系统软件等，通过调节光源的波长和强度，测量光电探测器在不同波长下的响应能力。
2. 响应时间测试响应时间是指光电探测器从接收到光信号到达稳定的响应状态所需的时间。
正确测试光电探测器的响应时间可以帮助评估其在高速光信号检测和快速数据采集等应用中的适用性。
常用的测试方法包括脉冲激励法和步阶激励法。
3. 暗电流测试暗电流是指光电探测器在没有光照的情况下产生的电流。
暗电流是评估光电探测器的敏感性能和噪声特性的重要参数。
测试时需要排除光源的影响，并通过调节环境温度等因素来控制暗电流的大小。
4. 噪声测试噪声是光电探测器输出信号中不希望的波动成分，会干扰信号的准确度和稳定性。
常见的噪声包括热噪声、暗噪声和自由噪声等。
噪声测试可以通过测量输出信号的功率谱密度来进行。
三、测试参数的选择在进行光电探测器的性能测试时，需要选择合适的测试参数。
首先，需要根据实际应用需求选择测试范围和测试精度。
其次，需要考虑光电探测器的工作原理、结构特点和材料特性等因素，选择合适的测试方法和测试设备。
最后，需要根据测试结果的应用场景，选择合适的性能指标进行评估。
四、测试结果分析在进行光电探测器的性能测试后，需要对测试结果进行分析。
首先，需要比较测试结果与规格书中的标准值是否一致，以验证光电探测器是否符合规格要求。
其次，需要分析测试结果的稳定性和可重复性，确定光电探测器的长期稳定性能。
最后，需要与其他同类产品进行对比分析，评估光电探测器在市场竞争中的优势和劣势。
光电探测器 标准
光电探测器标准
光电探测器的标准通常包括以下几个方面：
响应度：光电探测器产生光电流与入射光功率之比，单位通常为A/W。
响应度与量子效率的大小有关，为量子效率的外在体现。
量子效率：描述光电探测器将光子转换为电子的能力。
暗电流和噪声：在没有光入射的情况下，探测器存在的漏电流被定义为暗电流。
其大小影响着光接收机的灵敏度大小，是探测器的主要指标之一。
等效噪声功率（NEP）：代表光电探测器的噪声水平。
跨阻增益：单位有的是V/A，有的是V/W，意思是输出电压信号幅度除以输入光电流或者光功率。
带宽：带宽是衡量光电探测器响应速度的指标。
输出信号幅度：在高频的光电探测器有的会做限幅处理，只有两三百毫伏，这将影响动态范围。
探测功率过大可能会导致探测器饱和无法探测到真实值，甚至烧坏探测器。
光纤接口还是自由空间光，两种类型的光敏面相差很大。
电源供电，双电源还是单电源。
这些标准因不同的光电探测器和应用而有所不同，选择适合的探测器需要考虑这些因素以达到最佳性能。

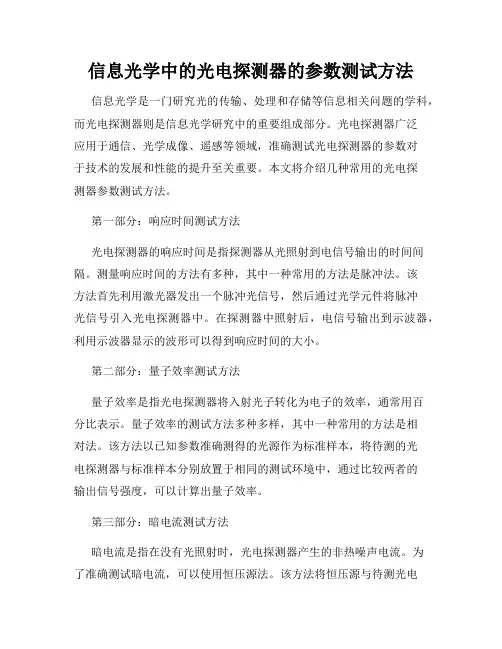

信息光学中的光电探测器的参数测试方法
信息光学中的光电探测器的参数测试方法信息光学是一门研究光的传输、处理和存储等信息相关问题的学科，而光电探测器则是信息光学研究中的重要组成部分。
光电探测器广泛应用于通信、光学成像、遥感等领域，准确测试光电探测器的参数对于技术的发展和性能的提升至关重要。
本文将介绍几种常用的光电探测器参数测试方法。
第一部分：响应时间测试方法光电探测器的响应时间是指探测器从光照射到电信号输出的时间间隔。
测量响应时间的方法有多种，其中一种常用的方法是脉冲法。
该方法首先利用激光器发出一个脉冲光信号，然后通过光学元件将脉冲光信号引入光电探测器中。
在探测器中照射后，电信号输出到示波器，利用示波器显示的波形可以得到响应时间的大小。
第二部分：量子效率测试方法量子效率是指光电探测器将入射光子转化为电子的效率，通常用百分比表示。
量子效率的测试方法多种多样，其中一种常用的方法是相对法。
该方法以已知参数准确测得的光源作为标准样本，将待测的光电探测器与标准样本分别放置于相同的测试环境中，通过比较两者的输出信号强度，可以计算出量子效率。
第三部分：暗电流测试方法暗电流是指在没有光照射时，光电探测器产生的非热噪声电流。
为了准确测试暗电流，可以使用恒压源法。
该方法将恒压源与待测光电探测器相连，通过调节恒压源的电压，使得光电探测器在没有光照射时，输出电流为零。
此时测量的恒压源的输出电流就是待测光电探测器的暗电流。
第四部分：线性度测试方法线性度是指光电探测器在一定输入光功率范围内输出信号与输入信号之间的线性关系程度。
线性度的测试方法一般采用光谱辐射计法。
该方法通过使用稳定的白光源和光谱辐射计，测量光电探测器在不同光功率下的输出信号，并生成输出光功率与输入光功率之间的关系曲线，从而判断线性度的好坏。
第五部分：噪声测试方法光电探测器的噪声包括暗噪声和光电转换过程产生的其它噪声。
测试噪声的方法有多种，其中一种常用的方法是功率谱密度法。
该方法使用频谱分析仪，将光电探测器的输出电信号进行频谱分析，得到噪声功率谱密度，进而评估噪声水平。
30902-2006 光电探测器绝对光谱响应率检定规程
光电探测器绝对光谱响应率检定规程
一、目的
本规程的目的是为了规定光电探测器绝对光谱响应率的检定方法、步骤和要求，以确保光电探测器在光谱响应方面的准确性和可靠性。
二、适用范围
本规程适用于所有类型的光电探测器，包括光电二极管、CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）等。
三、检定方法
1. 绝对光谱响应率的定义：绝对光谱响应率是指光电探测器在某一特定波长下的光电流响应值与入射光强之比。
2. 检定设备：需要使用光谱辐射计、标准光源、光功率计、稳压电源等设备。
3. 检定步骤：
a. 将光电探测器与稳压电源连接，确保电源稳定；
b. 将标准光源的光束准直，通过光功率计测量光强；
c. 将光电探测器对准标准光源，调整探测器与光源的距离，使光束通过探测器；
d. 记录探测器的光电流响应值；
e. 重复以上步骤，对不同波长的标准光源进行测量，获得探测器的光谱响应曲线。
四、数据处理
1. 根据测量得到的光电探测器在各波长下的光电流响应值，计算绝对光谱响应率。
2. 将计算得到的光电探测器绝对光谱响应率与标准参考值进行比较，得出结论。
五、质量保证措施
1. 在检定过程中要保证设备完好、准确度高；
2. 严格遵守操作规程，保证测量结果的准确性；
3. 对测量数据进行审核，确保数据的可靠性。
光电探测器光谱响应度和响应时间的测量(刘1)_百度文库解析
光电探测器光谱响应度的测量光谱响应度是光电探测器的基本性能之一，它表征了光电探测器对不同波长入射辐射的响应。
通常热探测器的光谱响应比较平坦，而光子探测器的光谱响应却具有明显的选择性。
一般情况下，以波长为横坐标，以探测器接受到的等能量单色辐射所产生的电信号的相对大小为纵坐标，绘出光电探测器的相对光谱响应曲线。
典型的光子探测器和热探测器的光谱响应曲线如图1－1所示。
一、实验目的（1）加深对光谱响应概念的理解；（2）掌握光谱响应的测试方法；（3）熟悉热释电探测器和硅光电二极管的使用。
二、实验内容（1）用热释电探测器测量钨丝灯的光谱辐射特性曲线；（2）用比较法测量硅光电二极管的光谱响应曲线。
三、基本原理光谱响应度是光电探测器对单色入射辐射的响应能力。
电压光谱响应度定义为在波长为λ的单位入射辐射功率的照射下，光电探测器输出的信号电压，用公式表示，则为（1－1）而光电探测器在波长为λ的单位入射辐射功率的作用下，其所输出的光电流叫做探测器的电流光谱响应度，用下式表示（1－2）式中，P(λ为波长为λ时的入射光功率；V(λ为光电探测器在入射光功率P(λ作用下的输出信号电压；I(λ则为输出用电流表示的输出信号电流。
为简写起见，和均可以用表示。
但在具体计算时应区分和，显然，二者具有不同的单位。
通常，测量光电探测器的光谱响应多用单色仪对辐射源的辐射功率进行分光来得到不同波长的单色辐射，然后测量在各种波长辐射照射下光电探测器输出的电信号V(λ。
然而由于实际光源的辐射功率是波长的函数，因此在相对测量中要确定单色辐射功率P(λ需要利用参考探测器（基准探测器）。
即使用一个光谱响应度为的探测器为基准，用同一波长的单色辐射分别照射待测探测器和基准探测器。
由参考探测器的电信号输出（例如为电压信号）可得单色辐射功率，再通过（1－1）式计算即可得到待测探测器的光谱响应度。
本实验采用图1－2所示的实验装置。
用单色仪对钨丝灯辐射进行分光，得到单色光功率P(λ。
光电探测器光谱响应度的测量实验报告模板
光电探测器光谱响应度的测量光谱响应度是光电探测器的基本性能参数之一，它表征了光电探测器对不同波长入射辐射的响应。
通常热探测器的光谱响应较平坦，而光子探测器的光谱响应却具有明显的选择性。
一般情况下，以波长为横坐标，以探测器接收到的等能量单色辐射所产生的电信号的相对大小为纵坐标，绘出光电探测器的相对光谱响应曲线。
典型的光子探测器和热探测器的光谱响应曲线如图1-1所示。
一. 实验目的1.加深对光谱响应概念的理解；2.掌握光谱响应的探测方法；3.熟悉热释电探测器和硅光电二极管。
二.实验内容 1.用热释电探测器测量钨丝灯的光谱辐射特性曲线；2.用比较法测量硅光电二极管的光谱响应曲线。
三.基本原理光谱响应度是光电探测器对单色入射辐射的响应能力。
电压光谱响应度()λRv 定义为在波长为λ的单位入射辐射功率的照射下，光电探测器输出的信号电压，用公式表示，则为()()()λλλP V Rv = （1-1） 而光电探测器在波长为λ的单位入射辐射功率的作用下，其所输出的光电流叫做探测器的电流光谱响应度，用下式表示()()()λλλP I R i = （1-2） 式中，()λP 为波长λ时的入射光功率；()λV 为光电探测器在入射光功率()λP 作用下的输出信号电压；()λI 则为输出用电流表示的输出信号电流。
通常，测量光电探测器的光谱响应多用单色仪对辐射源的辐射功率进行分光来得到不同波长的单色辐射，然后测量在各种波长的辐射照射下光电探测器输出的电信号()λV 。
然而由于实际光源的辐射功率是波长的函数，因此在相对测量中要确定单色辐射功率()λP 需要利用参考探测器（基准探测器）。
即使用一个光谱图1-1 典型光电探测器的光谱响应响应度为()λf R 的探测器为基准，用同一波长的单色辐射分别照射待测探测器和基准探测器。
由参考探测器的电信号输出（例如为电压信号）()λf V 可得单色辐射功率()()()λλλR V P f =，再通过（1-1）式计算即可得到待测探测器的光谱响应度。
光电探测器响应时间的测试
光电探测器响应时间的测试作者：邓杨赵跃进来源：《科技创新导报》2013年第02期摘要：光电探测器是光电系统的核心组成部分，其性能直接影响着光电系统的性能。
该文通过用探测器的脉冲响应特性测量响应时间，利用探测器的幅频特性确定其响应时间。
该文分析了光电探测器的响应度不仅与信号光的波长有关，而且与信号光的调制频率有关，在提出测量探测器响应时间的方法的同时分析了误差的产生原因和解决办法。
关键词：光电探测器响应时间示波器中图分类号：T 文献标识码：A 文章编号：1674-098X（2013）01（b）-000-01光电系统就是以光波作为信息和能量的载体而实现传感”传输”探测等功能的测量系统。
可以认为光电系统是工作于电磁波波谱图上最后一个波段—光频段的电子系统，光电探测器的输出相对于输入的光信号要发生沿时间轴的扩展。
扩展的程序可由响应时间来描述。
光电探测器的这种响应落后于作用信号的特性称为惰性。
如果探测器观测的是随时间快速变化的物理量，则由于惰性的影响会造成输出严重畸变。
因此，深入了解探测器的时间响应特性是十分必要的。
1 响应时间的测试1.1 基本原理表示时间响应特性的方法主要有两种，一种是脉冲响应特性法，另一种是幅频特性法。
脉冲响应：响应落后于作用信号的现象称为弛豫。
光电探测器在单位阶跃信号作用下的起始阶跃响应函数为〔1-exp（-t/τ1），衰减响应函数为exp（-t/τ2），编写Matlab程序并通过Matlab绘制了上升响应时间和下降响应时间的图型。
幅频特性：由于光电探测器惰性的存在，使得其响应度不仅与人射辐射的波长有关，而且还是人射辐射调制频率的函数。
通常定义光电探测器对正弦光信号的响应幅值同调制频率间的关系为它的幅频特性。
1.2 测试过程光电探测器时间常数测试实验箱：20 m双踪示波器;毫伏表。
在光电探测器时间常数测试实验箱中，提供了需测试两个光电器件：峰值波长为900 nm 的光电二极管和可见光波段的光敏电阻。
光电探测器性能测试方法研究
光电探测器性能测试方法研究随着科技的不断进步，光电探测器被广泛应用于光学通信、激光雷达、卫星遥感等领域。
因此，对光电探测器的性能进行测试显得尤为重要。
本文旨在探讨光电探测器的性能测试方法。
一、光电探测器性能的参数在进行性能测试时，需要了解光电探测器的相关参数。
常见的参数包括响应度、量子效率、噪声等。
响应度是光电探测器感光能力的指标，可以用来描述光电探测器对于光信号的响应。
响应度的计算公式为：R=I/P其中，R表示响应度，I表示光电流强度，P表示光功率。
量子效率是指光电转化率，即入射光子被探测器吸收并转化为电子的比例。
量子效率的计算公式为：η=hcλ/e其中，η表示量子效率，h表示普朗克恒量，c表示光速，λ表示波长，e表示元电荷。
噪声包括热噪声、暗电流噪声、光电转换噪声等，是光电探测器的一个重要性能指标。
热噪声是指在没有光照射的情况下，自然产生的光电流，其大小与环境温度有关。
暗电流噪声是指在没有光照射的情况下，光电探测器本身产生的光电流。
光电转换噪声是指光电探测器接收光信号后产生的电声转换噪声。
二、性能测试方法1.响应度测试方法光电探测器响应度测试需要使用光源发出一定功率和波长的光，过程中记录下相应的光电流强度，然后通过计算响应度来评估光电探测器的性能。
测试时需要注意光源的功率和光的波长，以确保测试结果的准确性。
2.量子效率测试方法量子效率测试需要使用一个标准光源。
测试时将光源的光线通过单色仪分成不同的波长段，然后通过光电探测器来测试不同波长下光电流的强度，进而计算出不同波长下的量子效率。
测试时需要注意确保光源的光线均匀、稳定，以避免测试结果的误差。
3.噪声测试方法噪声测试需要将光电探测器置于一个黑暗的环境中，然后记录下在没有光照射时的光电流强度，即暗电流强度。
通过计算暗电流强度和噪声系数，来评估光电探测器的噪声性能。
测试时需要注意避免干扰信号的出现，以确保测试结果的准确性。
三、结论本文介绍了光电探测器的常见性能参数以及性能测试方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电探测器光谱响应度的测量光谱响应度是光电探测器的基本性能之一，它表征了光电探测器对不同波长入射辐射的响应。
通常热探测器的光谱响应比较平坦，而光子探测器的光谱响应却具有明显的选择性。
一般情况下，以波长为横坐标，以探测器接受到的等能量单色辐射所产生的电信号的相对大小为纵坐标，绘出光电探测器的相对光谱响应曲线。
典型的光子探测器和热探测器的光谱响应曲线如图1－1所示。
一、实验目的（1）加深对光谱响应概念的理解； （2）掌握光谱响应的测试方法；（3）熟悉热释电探测器和硅光电二极管的使用。
二、实验内容（1）用热释电探测器测量钨丝灯的光谱辐射特性曲线； （2）用比较法测量硅光电二极管的光谱响应曲线。
三、基本原理光谱响应度是光电探测器对单色入射辐射的响应能力。
电压光谱响应度()λV ℜ定义为在波长为λ的单位入射辐射功率的照射下，光电探测器输出的信号电压，用公式表示，则为()()()λλλP V V =ℜ （1－1）而光电探测器在波长为λ的单位入射辐射功率的作用下，其所输出的光电流叫做探测器的电流光谱响应度，用下式表示()()()λλλP I i =ℜ （1－2） 式中， P (λ)为波长为λ时的入射光功率；V (λ)为光电探测器在入射光功率P (λ)作用下的输出信号电压；I (λ)则为输出用电流表示的输出信号电流。
为简写起见，()λV ℜ和()λi ℜ均可以用()λℜ表示。
但在具体计算时应区分()λV ℜ和()λi ℜ，显然，二者具有不同的单位。
通常，测量光电探测器的光谱响应多用单色仪对辐射源的辐射功率进行分光来得到不同波长的单色辐射，然后测量在各种波长辐射照射下光电探测器输出的电信号V (λ)。
然而由于实际光源的辐射功率是波长的函数，因此在相对测量中要确定单色辐射功率P (λ)需要利用参考探测器（基准探测器）。
即使用一个光谱响应度为()λfℜ的探测器为基准，用同一波长的单色辐射分别照射待测探测器和基准探测器。
由参考探测器的电信号输出（例如为电压信号）()λf V 可得单色辐射功率()()()λλλℜ=f V P ，再通过（1－1）式计算即可得到待测探测器的光谱响应度。
本实验采用图1－2所示的实验装置。
用单色仪对钨丝灯辐射进行分光，得到单色光功率P (λ)。
图1－2 光谱响应测试装置图这里用响应度和波长无关的热释电探测器作参考探测器，测得P (λ)入射时的输出电压为()λf V 。
若用f ℜ表示热释电探测器的响应度，则显然有()()ff f K V P ℜ=λλ （1－3）这里K f 为热释电探测器前放和主放放大倍数的乘积，即总的放大倍数。
在本实验中，300100⨯=f K ，f ℜ为热释电探测器的响应度，实验中在所用的25Hz 调制频率下，W V f /900=ℜ。
然后在相同的光功率P (λ)下，用硅光电二极管测量相应的单色光，得到输出电压()λb V ，从而得到光电二极管的光谱响应度()()()()()ff f b b K V K V P V ℜ==ℜ//λλλλλ式中K b 为硅光电二极管测量时总的放大倍数，这里K b =150×300。
四、实验装置实验装置示于图1－2。
用钨丝灯作光源，用直流稳压电源对钨丝灯供电，光源发出的光由聚光镜会聚于单色仪的入射狭缝上，并在狭缝前用同步电机带动的调制盘对入射光束进行调制。
光栅单色仪把入射光分解成单色光并从出射狭缝射出。
转动单色仪的波长手轮可以改变出射光的波长（参见图1－3）。
在出射狭缝后分别用热释电探测器和硅光电二极管进行测量，所得光电信号经放大后由毫伏表指示。
下面简要介绍实验装置的各个部分。
1．WD30光栅单色仪的光学系统 图1－3是单色仪光学系统的示意图，聚光镜把光源发出的光会聚于单色仪入射狭缝S 1上，光束经狭缝B 1射向球面反射镜M 1。
由于S 1位于M 1的焦面上，因此，经球面镜M 1反射后的光束为平行光束。
平行光束经平面光栅G 分光后，不同的波长以不同的入射角投向球面反射镜M 2。
球面反射镜M 2把分光后的光聚在焦面上，形成波长不同的一系列光谱线。
出射狭缝S 2位于球面镜M 2的聚焦面上。
把狭缝S 1和S 2开得很窄，测量时转动手轮使光栅转动，在出射狭缝S 2处就会得到各个光谱分量得输出。
输出光的波长可在手轮计数器上读出。
仪器备有四块光栅，分别对应着可见光和红外区四个光谱段。
本实验采用第二块光栅（1200线⁄mm ），此时的输出波长为手轮计数器读数的二倍（单位：Å，1 Å＝0.1nm ）。
2．热释电探测器 本实验所用的热释电探测器是钽酸锂热释电器件，前置放大器与探测器装在同一屏蔽壳里。
前放工作时需要正12V 电压。
为减小噪声，用干电池供电。
图1－4示出了热释电探测器的典型调制特性。
3．硅光电二极管 硅光电二极管为待测器件，它的前置放大器与它装在同一屏蔽壳中，所需正12V 电压由选频放大器提供。
前置放大器的放大倍数为200。
图1－4 热释电探测器的典型调制特性 图1－5 选频放大器的频率特性4．选频放大器 由于分光后的光谱辐射功率很小，虽然热释电探测器和光电二极管都带有前置放大器，但仍需接选频放大器放大。
选频放大器的频率特性如图1－5所示。
其中心频率f 0与调制频率一致（这里为25Hz ），放大倍数为300。
5．钨丝灯的电源电压在0～6V 可调 6．调制盘的电机使用220V 电压。
五、实验步骤(1)打开光源开关，调整光源位置，使灯丝通过聚光镜成像在单色仪入射狭缝S 1上，S 1的缝宽调整在0.2mm 。
把出射狭缝S 2开到1mm 左右，人眼通过S 2能看到与波长读数相应的光，然后逐渐关小S 2，最后开到S 2＝0.2mm 。
注意：狭缝开大时不能超过3mm ，关小时不能超过零位，否则将损坏仪器！（2）在光路中靠近S 1的位置放入调制器，并接通电机电源。
（3）把热释电器件光敏面对准出射狭缝S 2，并连接好放大器和毫伏表，然后为探测器加上电池电压+12V。
（4）转动光谱手轮，记下探测器的入射波长及毫伏表上相应波长的输出电压值，并填入表1－1。
（5）用光电二极管换下热释电器件，给光电二极管加上+12V电压，重复步骤4，将数据记入表1－1。
表1－1 光谱响应测试实验数据（1）画出光源的光谱辐射分布曲线；（2）画出硅光电二极管的光谱响应曲线；λ和截止波长cλ。
（3）分析实验结果，并确定硅光电二极管的峰值响应波长p七、思考题（1）单色仪入射狭缝和出射狭缝的宽度分别控制着哪些物理量？测量时开大些好还是开小些好？（2）如果在测量过程中，用热释电器件和光电二极管测量时，二者光源光强度不一致是否仍能保证结果的正确性？如果二者的调制频率不同呢？（3）在测量光谱响应度()λℜ？ℜ时，如果实验室没有参考（基准）探测器，能否想办法测得()λ（4）如何改进实验装置？提高测量精度和速度？光电探测器响应时间的测定通常，光电探测器输出的电信号都要在时间上落后于作用在其上的光信号，即光电探测器的输出相对于输入的光信号要发生沿时间的扩展。
扩展的程序可由响应时间来描述。
光电探测器的这种响应落后于作用信号的特性称为惰性。
由于惰性的存在，会使先后作用的信号在输出端相互交叠，从而降低了信号的调制度。
如果探测器观测的是随时间快速变化的物理量，则由于惰性的影响会造成输出严重畸变。
因此，深入了解探测器的时间响应特性是十分必要的。
一、实验目的（1）了解光电探测器的响应度不仅与信号光的波长有关，而且与信号光的调制频率有关；（2）掌握发光二极管的电流调制法；（3）熟悉测量探测器响应时间地方法。
二、实验内容（1）用探测器的脉冲响应特性测量响应时间；（2）利用探测器的幅频特性确定期响应时间。
三、基本原理表示时间特性的方法主要有两种，一种是脉冲响应特性法，另一种是幅频特性法。
1．脉冲响应 响应落后于作用信号的现象称为弛豫。
对于信号开始作用时的弛豫称为上升弛豫和起始弛豫；信号停止作用时的弛豫称为衰减弛豫。
弛豫时间的具体定义如下：如用阶跃信号作用于器件，则起始弛豫定义为探测器的响应从零上升为稳定值得（1－1/e ）（即63％）时所需的时间；衰减弛豫定义为信号撤去后，探测器的响应下降到稳定值得1/e （即37%）所需的时间。
这类探测器有光电池、光min 电阻及热电探测器等。
另一种定义弛豫时间的方法是：起始弛豫为响应值从稳态值的10%上升到90%所用的时间。
这种定义多用于响应速度很快的器件，如光电二极管、血崩发光二极管和光电倍增管等。
若光电探测器在单位阶跃信号作用下的起始阶跃响应函数为[])/e xp (11τt --,衰减响应函数为)/e xp (2τt -，则根据第一种定义，起始弛豫时间为τ1，衰减弛豫时间为τ2。
此外，如果测出了光电探测器的单位冲激响应函数，则可直接用其半值宽度来表示时间特性。
为了得到具有单位冲激函数形式的信号光源，即δ函数光源，可以采用脉冲式发光二极管、锁模激光器以及火花源等光源来近似。
在通常测试中，更方便的是采用具有单位阶跃函数形式亮度分布的光源。
从而得到单位阶跃响应函数，进而确定响应时间。
2.幅频特性 由于光电探测器惰性的存在，使得其响应度不仅与入射辐射的波长有关，而且还是入射辐射调制频率的函数。
这种函数关系还与入射光强信号的波形有关。
通常定义光电探测器对正弦光信号的响应幅值同调制频率间的关系为它的幅频特性。
许多光电探测器的幅频特性具有如下形式。
2/122)1(1)(τωω+=A （2－1）式中，)(ωA 表示归一化后的幅频特性；f πω2=为调制圆频率；f 为调制频率；τ为响应时间。
在实验中可以测得探测器的输出电压)(ωV 为2/1220)1()(τωω+=V V （2－2）式中为探测器在入射光调制频率为零时的输出电压。
这样，如果测得调制频率为f 1时的输出信号电压V 1和调制频率f 2时的输出信号电压V 2，就可由下式确定响应时间()()211222222121f V f V V V --=πτ （2－3）为减小误差，V 1与V 2的取值应相差10％以上。
由于许多光电探测器的幅频特性都可由式（2－1）描述，人们为了更方便地表示这种特性，引出截止频率c f 。
它的定义是当输出信号功率降至超低频一半时，即信号电压降至超低频信号电压的70.7％时的调制频率。
故c f 频率点又称为三分贝点或拐点。
由式（2－1）可知πτ21=c f （2－4）实际上，用截止频率描述时间特性是由式（2－1）定义的τ参数的另一种形式。
在实际测量中，对入射辐射调制的方法可以是内调制，也可以是外调制。
外调制是用机械调制盘在光源外进行调制，因这种方法在使用时需要采取稳频措施，而且很难达到很高的调制频率，因此不适用于响应速度很快的光子探测器，所以具有很大的局限性。
