(精选3份合集)2020年浙江省嘉兴市物理九年级(上)期末统考模拟试题
∥3套精选试卷∥2020年嘉兴市九年级上学期物理期末练兵模拟试题

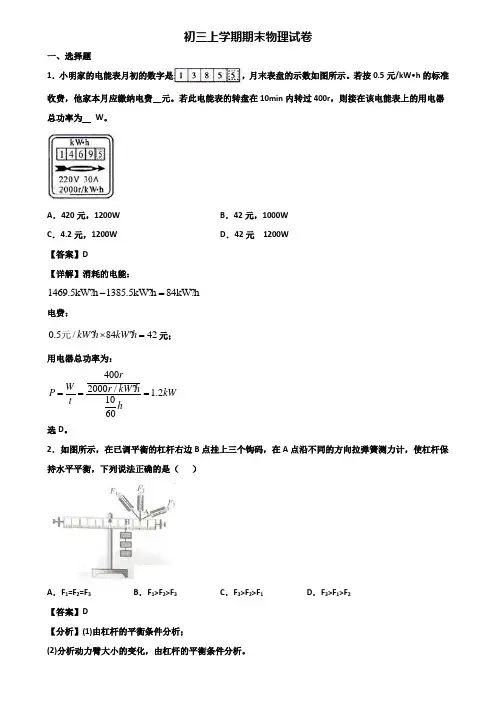

初三上学期期末物理试卷一、选择题1．小明家的电能表月初的数字是，月末表盘的示数如图所示。
若按0.5元/kW •h 的标准收费，他家本月应缴纳电费 元。
若此电能表的转盘在10min 内转过400r ，则接在该电能表上的用电器总功率为 W 。
A ．420元，1200WB ．42元，1000WC ．4.2元，1200WD ．42元 1200W【答案】D【详解】消耗的电能： 1469.5kW?h 1385.5kW?h 84kW?h -=电费：0.5/?84?42kW h kW h ⨯=元元；用电器总功率为：4002000/? 1.21060rW r kW h P kW t h === 选D 。
2．如图所示，在已调平衡的杠杆右边B 点挂上三个钩码，在A 点沿不同的方向拉弹簧测力计，使杠杆保持水平平衡，下列说法正确的是（ ）A ．F 1=F 2=F 3B ．F 1>F 2>F 3C ．F 3>F 2>F 1D ．F 3>F 1>F 2【答案】D 【分析】(1)由杠杆的平衡条件分析；(2)分析动力臂大小的变化，由杠杆的平衡条件分析。
【详解】根据杠杆的平衡条件可得，11Gl F L =，22Gl F L =，33Gl F L =，由力臂的定义，支点O 到力的作用线的距离，由图可知，213L L L >>，故312F F F >>，故选D 。
【点睛】此题考查杠杆平衡条件的运用及对力臂定义的理解。
3．如图所示，干燥环境下甲验电器的金属箔张开，乙验电器的金属箔闭合。
小妙用带有绝缘柄的棒，接触甲、乙两验电器的金属球，发现乙的金属箔由闭合变成张开。
由此可知（ ）A ．接触时，棒中的电流方向一定向左B ．接触后，甲的金属箔完全闭合C ．这根棒肯定是铜棒D ．这根棒肯定不是干燥的木棒【答案】D【详解】A ．验电器只能判断物体是否带电，无法确定带正电还是负电，因此无法判断电流流向，A 不符合题意；B ．连接后甲验电器依然带电，金属箔不会闭合，B 不符合题意；CD ．两验电器由棒连接后使乙验电器带电，说明接触的棒是导体，可能是铜棒，不可能是干燥的木棒，故C 不符合题意，D 符合题意。
(汇总3份试卷)2020年嘉兴市九年级上学期物理期末学业质量检查模拟试题

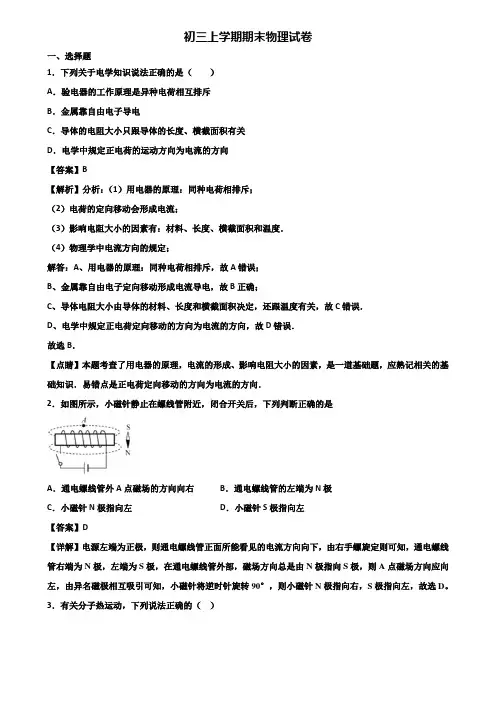

初三上学期期末物理试卷一、选择题1．下列关于电学知识说法正确的是（）A．验电器的工作原理是异种电荷相互排斥B．金属靠自由电子导电C．导体的电阻大小只跟导体的长度、横截面积有关D．电学中规定正电荷的运动方向为电流的方向【答案】B【解析】分析：（1）用电器的原理：同种电荷相排斥；（2）电荷的定向移动会形成电流；（3）影响电阻大小的因素有：材料、长度、横截面积和温度．（4）物理学中电流方向的规定；解答：A、用电器的原理：同种电荷相排斥，故A错误；B、金属靠自由电子定向移动形成电流导电，故B正确；C、导体电阻大小由导体的材料、长度和横截面积决定，还跟温度有关，故C错误．D、电学中规定正电荷定向移动的方向为电流的方向，故D错误．故选B．【点睛】本题考查了用电器的原理，电流的形成、影响电阻大小的因素，是一道基础题，应熟记相关的基础知识．易错点是正电荷定向移动的方向为电流的方向．2．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是A．通电螺线管外A点磁场的方向向右B．通电螺线管的左端为N极C．小磁针N极指向左D．小磁针S极指向左【答案】D【详解】电源左端为正极，则通电螺线管正面所能看见的电流方向向下，由右手螺旋定则可知，通电螺线管右端为N极，左端为S极，在通电螺线管外部，磁场方向总是由N极指向S极，则A点磁场方向应向左，由异名磁极相互吸引可知，小磁针将逆时针旋转90°，则小磁针N极指向右，S极指向左，故选D。
3．有关分子热运动，下列说法正确的（）A．甲图中注射器中的液体很难被压缩，说明液体分子之间存在引力B．乙图中用手捏海绵，海绵的体积变小了，说明分子间有间隙C．丙图中大量PM2.5尘粒在空中飞舞，这是分子在做无规则运动D．丁图中墨水滴入水中做扩散实验，水的温度越高扩散就越快【答案】D【解析】A．注射器中的液体很难被压缩，说明液体分子之间存在斥力。
故A项错误；B．用手捏海绵，海绵的体积变小了。
(汇总3份试卷)2020年嘉兴市九年级上学期物理期末考前模拟试题

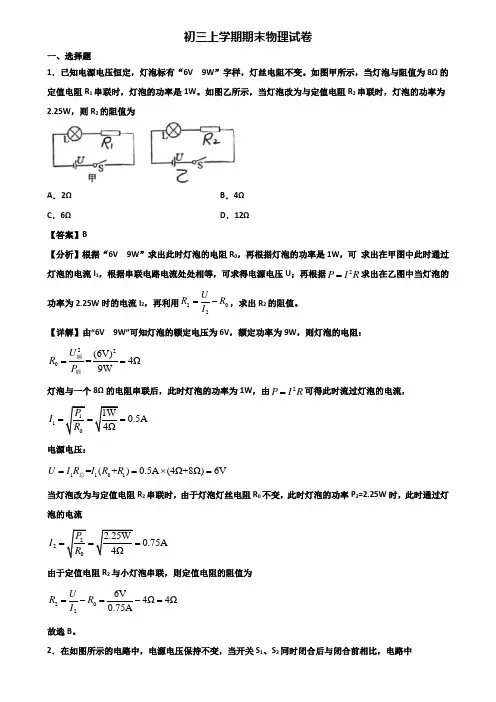

初三上学期期末物理试卷一、选择题1．已知电源电压恒定，灯泡标有“6V 9W ”字样，灯丝电阻不变。
如图甲所示，当灯泡与阻值为8Ω的定值电阻R 1串联时，灯泡的功率是1W 。
如图乙所示，当灯泡改为与定值电阻R 2串联时，灯泡的功率为2.25W ，则R 2的阻值为A ．2ΩB ．4ΩC ．6ΩD ．12Ω【答案】B 【分析】根据“6V 9W ”求出此时灯泡的电阻R 0，再根据灯泡的功率是1W ，可 求出在甲图中此时通过灯泡的电流I 1，根据串联电路电流处处相等，可求得电源电压U ；再根据2P I R =求出在乙图中当灯泡的功率为2.25W 时的电流I 2，再利用202U R R I =-，求出R 2的阻值。
【详解】由“6V 9W”可知灯泡的额定电压为6V ，额定功率为9W ，则灯泡的电阻：220(6V)=4Ω9WU R P ==额额 灯泡与一个8Ω的电阻串联后，此时灯泡的功率为1W ，由2P I R =可得此时流过灯泡的电流， 1101W 0.5A 4ΩP I R === 电源电压：111=(+)0.5A (4Ω+8Ω)6V U I R I R R ==⨯=0总当灯泡改为与定值电阻R 2串联时，由于灯泡灯丝电阻R 0不变，此时灯泡的功率P 2=2.25W 时，此时通过灯泡的电流220 2.25W 0.75A 4ΩP I R === 由于定值电阻R 2与小灯泡串联，则定值电阻的阻值为2026V 4Ω4Ω0.75AU R R I =-=-= 故选B 。
2．在如图所示的电路中，电源电压保持不变，当开关S 1、S 2同时闭合后与闭合前相比，电路中A．电压表V的示数不变B．电流表A的示数变大C．电压表V示数与电流表A示数的乘积变大D．电压表V示数与电流表A示数的比值不变【答案】C【详解】A．由电路图可知：当开关S1、S2闭合前，电路为R1的简单电路，电压表V测量电源电压，两个电流表都测量通过R1的电流；当开关S1、S2闭合后，R1与R2并联，电流表A测干路电流，电流表A1测R1支路电流，电压变表测量电源电压，因此当开关S1、S2同时闭合后与闭合前相比，电压表V示数不变，故A错误；B．并联电路中干路电流等于各支路电流之和，所以电流表A示数变大，故B错误；CD．电压表V示数不变，电流表A示数变大，所以电压压表V示数与电流表A示数的乘积变大，电压表V示数与电流表A示数的比值变小，故C正确，D错误。
【精选3份合集】2019-2020年嘉兴市九年级上学期物理期末监测试题
初三上学期期末物理试卷一、选择题1．5月31日是“世界无烟日”，很多公共场所都贴了禁烟的标志，这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味，这是因为（）A．物质是分子组成的B．分子间有引力C．分子间有斥力D．分子在不停地运动【答案】D【分析】分子动理论的内容是(1)物质由分子组成的，分子间有空隙；(2)一切物体的分子都永不停息地做无规则运动；(3)分子间存在相互作用的引力和斥力。
【详解】扩散现象是分子无规则运动的结果，一切物质的分子都在不停地做无规则运动，由于烟分子做无规则运动，在空气中进行扩散，所以只要有一个人吸烟，烟分子就在空气中进行扩散，整个房间也会充满烟味。
故选D。
2．如图所示,两根被毛皮摩擦后带负电的橡胶棒相互靠近.下列说法正确的是A．毛皮带负电B．摩擦时，毛皮失去电子C．摩擦时,橡胶棒失去电子D．靠近时,两橡胶棒相互吸引【答案】B【详解】ABC．毛皮与橡胶棒摩擦过程中，橡胶棒得到电子带负电，毛皮失去电子带正电，故A和C均错误，B正确；D．用毛皮摩擦过的橡胶棒均带负电，为同种电荷，所以相互排斥，故D错误。
3．如图所示的电路图，电源电压不变，当开关S1、S2都闭合时，电流表的示数为0.3A，电压表的示数为12V；断开电路，将电压表、电流表的位置互换后，断开S1，闭合S2，电流表的示数为0.2A，则（）A．R1＝20Ω，R2＝60ΩB．R1＝40Ω，R2＝60ΩC．R1＝40Ω，R2＝20ΩD．R1＝60Ω，R2＝40Ω【答案】C【详解】当开关S1、S2都闭合，两电阻并联，电压表测电源的电压，电流表测通过R1的电流；电压表的示数为12V，所以电源电压U＝12V，由U IR =可得：1112V=40Ω0.3AURI==；将电压表、电流表的位置互换，S1断开，S2闭合时，两电阻串联，电流表测电路中的电流，由欧姆定律，可得电路中的总电阻：12V=60Ω0.2AURI==，根据串联电路的总电阻等于各电阻之和可知：2160Ω40Ω=2=0ΩR R R-=﹣；只有C正确；故选C。
〖汇总3套试卷〗嘉兴市2020年九年级上学期物理期末适应性试题

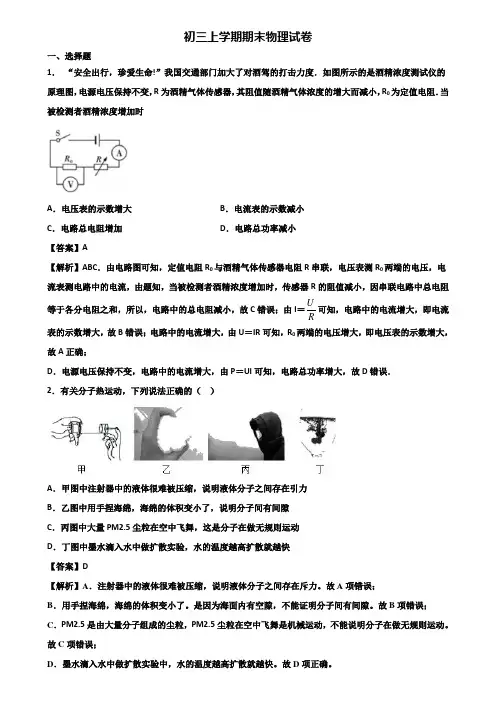

初三上学期期末物理试卷一、选择题1．“安全出行，珍爱生命!”我国交通部门加大了对酒驾的打击力度．如图所示的是酒精浓度测试仪的原理图，电源电压保持不变，R为酒精气体传感器，其阻值随酒精气体浓度的增大而减小，R0为定值电阻．当被检测者酒精浓度增加时A．电压表的示数增大B．电流表的示数减小C．电路总电阻增加D．电路总功率减小【答案】A【解析】ABC．由电路图可知，定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流，由题知，当被检测者酒精浓度增加时，传感器R的阻值减小，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻减小，故C错误；由I＝UR可知，电路中的电流增大，即电流表的示数增大，故B错误；电路中的电流增大，由U＝IR可知，R0两端的电压增大，即电压表的示数增大，故A正确；D．电源电压保持不变，电路中的电流增大，由P＝UI可知，电路总功率增大，故D错误．2．有关分子热运动，下列说法正确的（）A．甲图中注射器中的液体很难被压缩，说明液体分子之间存在引力B．乙图中用手捏海绵，海绵的体积变小了，说明分子间有间隙C．丙图中大量PM2.5尘粒在空中飞舞，这是分子在做无规则运动D．丁图中墨水滴入水中做扩散实验，水的温度越高扩散就越快【答案】D【解析】A．注射器中的液体很难被压缩，说明液体分子之间存在斥力。
故A项错误；B．用手捏海绵，海绵的体积变小了。
是因为海面内有空隙，不能证明分子间有间隙。
故B项错误；C．PM2.5是由大量分子组成的尘粒，PM2.5尘粒在空中飞舞是机械运动，不能说明分子在做无规则运动。
故C项错误；D．墨水滴入水中做扩散实验中，水的温度越高扩散就越快。
故D项正确。
3．下列说法正确的是（）A．金属导体中的电流方向与自由电子定向移动方向一致B．电流方向总是从电源正极流向负极C．电荷定向移动形成电流D．电压是使电荷定向移动形成电流【答案】C【分析】本题考查电流的相关概念，根据电流的电流的形成原因，电流的方向等基本知识分析求解。
＜合集试卷3套＞2020年嘉兴市九年级上学期期末复习能力测试物理试题

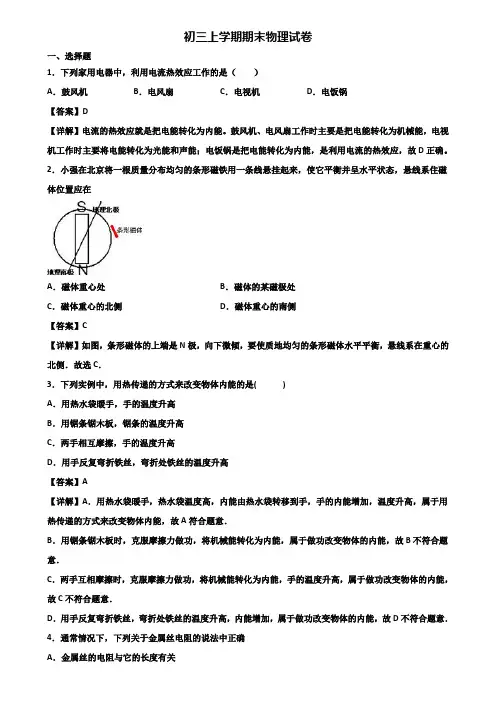

初三上学期期末物理试卷一、选择题1．下列家用电器中，利用电流热效应工作的是（）A．鼓风机B．电风扇C．电视机D．电饭锅【答案】D【详解】电流的热效应就是把电能转化为内能。
鼓风机、电风扇工作时主要是把电能转化为机械能，电视机工作时主要将电能转化为光能和声能；电饭锅是把电能转化为内能，是利用电流的热效应，故D正确。
2．小强在北京将一根质量分布均匀的条形磁铁用一条线悬挂起来，使它平衡并呈水平状态，悬线系住磁体位置应在A．磁体重心处B．磁体的某磁极处C．磁体重心的北侧D．磁体重心的南侧【答案】C【详解】如图，条形磁体的上端是N极，向下微倾，要使质地均匀的条形磁体水平平衡，悬线系在重心的北侧．故选C．3．下列实例中，用热传递的方式来改变物体内能的是( )A．用热水袋暖手，手的温度升高B．用锯条锯木板，锯条的温度升高C．两手相互摩擦，手的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高【答案】A【详解】A．用热水袋暖手，热水袋温度高，内能由热水袋转移到手，手的内能增加，温度升高，属于用热传递的方式来改变物体内能，故A符合题意．B．用锯条锯木板时，克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能，故B不符合题意．C．两手互相摩擦时，克服摩擦力做功，将机械能转化为内能，手的温度升高，属于做功改变物体的内能，故C不符合题意．D．用手反复弯折铁丝，弯折处铁丝的温度升高，内能增加，属于做功改变物体的内能，故D不符合题意．4．通常情况下，下列关于金属丝电阻的说法中正确A．金属丝的电阻与它的长度有关B．金属丝的电阻与它的横截面积无关C．金属丝两端的电压越大，金属丝的电阻越大D．通过金属丝的电流越大，金属丝的电阻越小【答案】A【详解】AB．金属丝的电阻与导体的材料、长度、横截面积、温度有关，故A正确，B错误；CD．电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关，故CD错误。
【精选3份合集】2019-2020年嘉兴市九年级上学期物理期末达标测试试题
初三上学期期末物理试卷一、选择题1．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（）A．B． C．D．【答案】C【详解】A．图中电流只有一条路径，依次经过这两个灯，因此两个灯泡串联电路，故A不符合题意；B．图中开关断开时，两灯组成串联电路，开关闭合时，灯L2被短路，故B不符合题意；C．图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，故C符合题意；D．图中开关闭合时，灯泡L2被短路，只有L1的简单电路，故D不符合题意．故选C．2．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。
3．小刚家里的电能表上标有1200 r/（kW·h），现测得电能表的表盘转过20转用时40秒，如果当时电路中只有一个用电器工作，这个用电器可能是（）A．电视机B．电冰箱C．空调D．节能灯【答案】C⋅表示的是电路中每消耗1kW h⋅的电能，转盘转1200圈，电能表的表盘转过20【详解】1200r/(kW h)转用电器消耗的电能642011kW h kW h 3.610J 610J 12006060W =⋅=⋅=⨯⨯=⨯ 则用电器的电功率4610J =1500W 40sW P t ==⨯四个选项中，电视机的电功率在200W 左右，电冰箱的电功率在100W 左右，空调的电功率在1000W 以上，节能灯在10W 左右，可见，这个用电器可能是空调。
{3套试卷汇总}2020年嘉兴市九年级上学期期末学业质量检查模拟物理试题
初三上学期期末物理试卷一、选择题1．某型号电吹机，电动机和电热丝串联；电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为1R ，电热丝电阻为2R ；将电吹风接入电压为U 的电源后，通过的电流为I ，消耗的电功率为P ，同学们得到了四个关系式．下列选项中，关系式均正确的是①P UI = ②212P I R R =（＋） ③ P UI < ④ 212 P I R R >（＋） A ．①② B ．②③ C ．①④ D ．③④【答案】C【详解】电吹风消耗的电功率P 是总功率，总功率的大小用P UI =来计算，故①正确，③错误；由题意知，该电吹风中电动机和电热丝串联，电路中电流为I ，电吹风中发热的功率要用2P I R =热总来计算，所以总的发热功率为：212P I R R =+总热（）；因为电吹风工作时将电能转化为机械能和内能，所以吹风机的总功率要大于发热部分的功率，即：212P R R >+Ⅰ（）；故②错误，④正确；故选C 。
2． “绿水青山，就是金山银山”，党的十九大报告提出，我们要推进绿色发展，着力解决环境问题，加大生态系统的保护，建设美丽中国。
下列关于能源利用的说法正确的是（ ） A ．煤、石油、太阳能都是不可再生能源 B ．风能、太阳能是可再生能源，应大力开发利用 C ．大量的燃烧煤炭、石油对环境不会造成负面影响D ．能量在转化过程中是守恒的，所以能源是“取之不尽，用之不竭”的 【答案】B【详解】A ．煤、石油、是不可再生能源，太阳能是可再生能源，故A 错误； B ．风能、太阳能是取之不尽用之不竭的可再生能源，应大力开发利用，故B 正确；C ．大量的燃烧煤炭、石油对环境会造成大气污染、热污染和温室相应等负面影响，故C 错误；D ．能量在转化过程中是守恒的，但能源的消耗是不可逆的，能源的利用是有限的，故D 错误。
故选B 。
3．如图所示的各种做法中，符合安全用电原则的是A ．用铜棒挑开通电的裸导线B．保持电器外壳良好接地C．在高压线附近放风筝D．用湿布擦拭电灯【答案】B【解析】大功率用电器外壳接地，能防止触电事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级上学期物理期末试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（）A．观察水的沸腾B．空气推动塞子时，内能减少C．空气被压缩时内能增大D．内燃机压缩冲程2．电路中有一根锰铜合金线，若要使它的电阻变小，可采用A．减小它两端的电压B．增大通过它的电流C．将它拉长后再接回电路D．将它对折后再接回电路3．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。
原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移。
现将秤盘上增加重物后，下列说法正确的是（）A．电流表读数变大，电压表读数变小B．电流表读数变小，电压表读数变小C．电流表读数不变，电压表读数变大D．电流表读数变小，电压表读数变大4．对家庭电路的安装过程，下列要求正确的是（）A．按照进户线→电能表→总开关→熔断器→用电器顺序安装B．控制各灯具的开关都应装在零线上C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D．三孔插座有时不需要接地5．如图为通电电路中一段导线内的电荷分布示意图，●表示带正电的原子核，表示带负电的自由电子．关于导线中电荷的定向移动方向，正确的是（）A．两种电荷都向左定向移动B．两种电荷都向右定向移动C．●向右做定向移动，向左做定向移动D．●不做定向移动，向左做定向移动6．如图所示是某种“测重仪”的原理图。
A为托盘，P为金属滑片，且固定在轻质弹簧上，并能随轻质弹簧一起上下滑动，R0为保护电阻。
托盘中物体的质量大小，可由电表的示数来显示，当物体的质量越大，电表的示数就越大，符合这一要求的电路是( )A． B． C． D．7．如图所示，电源电压保持不变，当闭合开关S和S1时，下列说法中正确的是A．灯L和电阻R串联B．灯L和电阻R并联C．若断开S1，电压表的示数变小，灯L可发光D．若断开S1，电压表的示数变大，灯L不发光8．甲、乙两只普通照明灯泡的铭牌如图所示，说法中正确的是A．两灯均正常发光时，甲灯一定比乙灯暗B．正常发光时乙灯丝电阻大C．正常发光时乙灯消耗的电能多D．两灯并联在220V电路中甲灯更亮9．如图所示电路,电源电压为12V且保持不变,滑动变阻器的最大阻值为25Ω,若电路中连接“6V 3W”的灯泡,闭合开关,调节滑动变阻器的滑片P的位置在A点,可使其正常发光。
若在电路中改接一个“4V 2W”的灯泡,闭合开关,调节滑动变阻器的滑片P的位置在B点,也可以使该灯泡正常发光,在这一过程中,下列说法正确的是A．两种状态下电路的总功率不相等B．两种状态下滑动变阻器的功率相等C．A点在B点的左侧D．电压表的示数由6V变为4V10．如图所示是有关电与磁实验的装置图，能用来探究影响电流的磁场强弱因素的是（）A． B．C．D．11．以下符合安全用电的是A．将开关安装在电灯和零线之间 B．用正在充电的手机打电话C．用电器着火时用水来灭火 D．电水壶烧水时要接在三孔插座上12．如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，其F〜t和图象分别如图乙、丙所示，下列说法正确的是A．t=ls时，物体处于静止状态，摩擦力是0B．t=3s时，物体受到摩擦力是7NC．4〜6 s内，拉力F做的功是20JD．2〜4s内，物体的机械能保持不变二、填空题13．如图，工人用一只动滑轮将重400N的木箱匀速向上提升。
不计摩擦和滑轮重，工人所用的拉力大小为 N；实际上，动滑轮的机械效率80%，在将木箱匀速提升50cm的过程中，需要做的有用功是_______J；总功______J（g取10N/kg）14．如图所示，电源电压保持不变，只闭合开关S 1电流表的示数为0.8A ，只闭合开关S 2电流表的示数为0.48A ，则通过灯L 1的电流为 A ，通过灯L 2的电流为 A。
（不计温度对电阻的影响）15．家庭电路中，各用电器之间是 的（选填“串联”或“并联”）；同时使用的用电器越多，电路中总电阻越 ；用电器消耗的电能用 表测量。
16．小明家有一只电暖器，上面标有“220V 110W ”字样。
当电暖器正常工作时，通过电热丝的电流是___A 。
若这只电暖器正常工作1h ，能使标有“3000r/kW •h ”的电能表转____圈。
17．农作物的秸秆可以回收加工制成秸秆煤。
完全燃烧0.5kg 的秸秆煤可放出___________J 的热量；若这些热量完全被质量为100kg ，初温为20℃的水吸收，可使水温升高到_________℃[已知q 秸秆煤=2.1×107J/kg ，c 水=4.2×103J/（kg· ℃)]。
18．如图所示，开关闭合后，灯泡L 1、L 2是_____的（选填“并联”或“串联”），电压表测量的是_____两端的电压（选填“L 1”或“L 2”或“电源”）．若开关闭合，两个灯泡都不发光，电流表指针不动，而电压表指针有明显偏转，该电路故障可能是_____（选填“L 1断路”或“L 1短路”或“L 2断路”或“L 2短路”），排除故障后，读出电流表示数为0.4A ，则经过L 2的电流为_____A 。
三、实验题19．王磊同学在实验室测量标有“2.5V ”字样的小灯泡的额定功率。
⑴他连接的部分实验电路如图16所示。
请你用笔画线代替导线，帮助他完成电 路连接。
⑵开关S 闭合前，应把图16中滑动变阻器的滑片P 置于（选填“A ”或“B ”）端。
⑶灯泡L 正常发光时，电流表的示数如图17所示，灯泡的额定功率为W 。
20．在测定“小灯泡额定电功率”的实验中，已知小灯泡的额定电压为2.5V ．图17 图16（1）请你用笔画线代替导线，将图甲的实物电路连接完整。
（2）实验时，电源电压为6Ｖ，小灯泡的电阻大约为10Ω．滑动变阻器有“10（2A”和“20（ 1Ａ”两种供你选择，应该选择_______的滑动变阻器．（3）闭合开关后，移动滑动变阻器的滑片，当观察到电压表的示数为_______V时，小灯泡正常发光，此时电流表的示数如图乙所示，则该灯泡的额定功率为_______ W ．（4）有些同学提出，利用上面的实验器材，在不改变电路连接的情况下还可以探究“电流与电压的关系”，你认为这种说法正确吗？请简述原因：_________________________21．在探究串联电路中电压规律的实验中，小红同学将电阻R1、R2串联后接到电源上，如图（a）所示。
(a) (b)（1）连接好电路后，闭合电键S，发现电压表的指针偏转如图(b)所示，这时他应立刻_______电键，并换接电压表的__________量程。
（2）小红更换电阻并多次实验，将实验数据记录在表中，分析表中数据可以得出初步结论：。
实验序号U AB（伏）U BC（伏）U AC（伏）1 3.5 2.5 62 2 4 63 1 5 6两组数据：表1 表2实验次序电阻R=10Ω实验次序电压U=3V电压/V 电流/A 电阻/Ω电流/A1 1 0.1 1 5 0.62 2 0.2 2 10 0.33 3 0.3 3 15 0.2（2）分析表2数据，可得到的结论是：_________________________。
（3）小明同学用伏安法测电阻时，当加在电阻两端的电压为6V时，通过电阻的电流为0.2A,则电阻为____欧；小明思考，电阻是导体本身的一种属性，大小与电压、电流________23．图是小明“探究产生感应电流条件”的实验装置，请按要求完成下列问题：（1）闭合开关，下列可产生感应电流的操作是__________（填字母）．A．导体AB沿竖直方向运动B．导体AB沿水平方向运动C．蹄型磁铁沿竖直方向运动D．蹄型磁铁沿水平方向运动（2）小明在操作中发现灵敏电流计的指针偏转角度较小，即产生的感应电流较小．请你写出两种增大感应电流的方法：①__________；②__________．（3）将实验装置中的灵敏电流计换成电源，闭合开关后可观察到的现象是__________．四、计算题24．小明家的水壶中装有2.5kg的水，在室温下放置一段时间后，用天然气将水烧开，现已知水的比热c＝4.2×103J/（kg•℃），小明想估算水吸收的热量，请你帮他：（1）写出估算时用到的物理量及数值；（2）计算水大约吸收的热量。
25．地热资源是目前全球倡导的绿色安全资源，它不受昼夜和季节变化的限制，不仅可为人们生活供热，还可以用于旅游、温泉保健、养殖热带鱼等。
（1）李强同学家每天需用地热来加热水50kg，则水从10℃加热到50℃需要吸收多少热量？（2）若李强家用额定功率为1500W的电热水器烧水，在正常工作状态下烧热（1）问中的这些水需要多长时间？（3）若用效率为50%的煤气炉烧水，烧热（1）问中的这些水需要多少m3煤气？（煤气的热值是3．9×107J/m3）26．如图所示是小明家电饭煲铭牌，有额定功率高、中、低三档，但中、低档已模糊不清。
从说明书中的电路图可知，内部有两根电阻丝，每根电阻丝的阻值均为110Ω（设电阻丝阻值恒定不变），中档是一根电阻丝接入电路，低档是两根电阻丝串联接入电路。
把电饭煲接在正常的家庭电路中使用。
求：定电压220V频率50Hz额定功率高档900W中档低档（2）若使用高档，电饭煲正常工作20min，消耗的电能是多少？如图所示是小明家的电能表，在这过程中若小明家只使用电饭煲，则电能表转盘旋转多少圈？（3）晚上，由于是用电高峰期，该电饭煲的实际工作电压只有200V，加热效率为80%，求利用高档功率把2kg的水从20℃加热到80℃需要多长时间？五、作图题27．闭合开关，螺线管右侧的小磁针立即转动，最后静止时N极指向螺线管，如图所示，请画出螺线管上的导线环绕图示．六、简答题28．南昌近年在象湖、爱溪湖、红谷滩等地建成了湿地公园．水域面积大大增加，不仅起到了美化绿化作用，提升了城市形象，而且改善了周边生态环境，附近居民明显感觉到昼夜温差变小了．请你运用所学物理知识，做出简要的解释。
【参考答案】一、选择题题号 1 2 3 4 5 6 7 8 9 10 11 12答案 A D C A D B C A C C D C13．200；200；25014．48 0.3215．并联；小；电能16．5 33017．05×107 4518．串联 L1 L1断路 0.4三、实验题19．⑴⑵A⑶0.8420．（1）（2）、20 1A （3）、移动变阻器滑片，使电压表的示数是2.5V、0.6 （4）、不正确，灯泡在不同电压下工作时间时的电阻不同。
