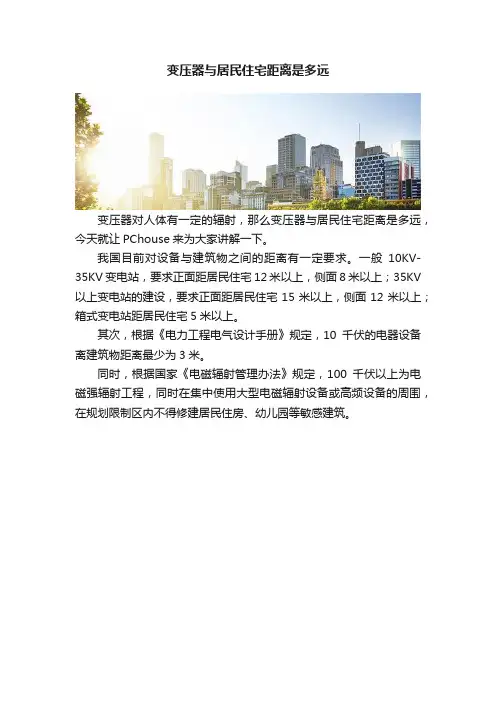

变压器与居民住宅距离是多远
变压器与居民住宅距离是多远
变压器对人体有一定的辐射，那么变压器与居民住宅距离是多远，今天就让PChouse来为大家讲解一下。
我国目前对设备与建筑物之间的距离有一定要求。
一般10KV-35KV变电站，要求正面距居民住宅12米以上，侧面8米以上；35KV 以上变电站的建设，要求正面距居民住宅15米以上，侧面12米以上；箱式变电站距居民住宅5米以上。
其次，根据《电力工程电气设计手册》规定，10千伏的电器设备离建筑物距离最少为3米。
同时，根据国家《电磁辐射管理办法》规定，100千伏以上为电磁强辐射工程，同时在集中使用大型电磁辐射设备或高频设备的周围，在规划限制区内不得修建居民住房、幼儿园等敏感建筑。
变电站和住宅安全距离规定
变电站和住宅安全距离规定
如今很多人在购买新房的时候都会考虑到，小区周围是否有变电站，害怕变电站会影响到自己的身体健康。
那么变电站与住宅安全距离规定是多少呢？
其实，电磁感应我们每个冬天都会亲身经历，比如在干燥的环境中脱毛衣的时候产生的静电，而变电站电磁感应的能量又小，影响可以忽略不计。
但是变电站附近居住还是会有一些危害。
首先是灯光问题，为了安全起见，变电站是24小时开灯的，周围的居民可能会受其影响。
其次是噪音的问题，变压器运行时的声音、大型机械车辆进出的声音，再加上变电站降噪材料不完善等原因，许多居民可能会不堪其扰。
对此，有一些机构正在研发一些降噪的材料和可能性。
还有运行安全的原因，高负荷运行的机器可能会发生事故甚至爆炸，但由于地面空旷，事故会被很有效地抑制。
如果居住在变电站周围，有异常的情况可以尽快跟相关部门反映。
变电站距离住宅多远才合适？
目前国家规定100KV只要这几个指标达标，在环保上，对于相关设备与建筑之间的距离没有严格的要求。
不过，据环保部门介绍，我国目前对设备与建筑物之间的距离有一定要求。
比如一般10KV—35KV变电站，要求正面距居民住宅12米。
变压器 建筑物 距离 规则
变压器与建筑物之间的距离需要遵循以下规则：
1.根据《城市电力规划规范》，10KV-35KV变压器与建筑物之间应保持12
米以上的距离，35KV以上变压器与建筑物之间应保持15米以上的距离，箱式变压器与建筑物之间应保持5米以上的距离。
2.根据《10kV及以下变电所设计规范》，10kV及以下变电所不应与住宅、
医院等其他建筑物贴邻布置，且不宜布置在住宅等建筑的地下或半地下部分。
3.根据《工业企业噪声控制设计规范》，变压器室应远离有安静要求的车间、
办公用房等，并宜布置在厂区全年最小频率风向的上风侧，且应与有安静
要求的车间、办公用房保持大于或等于30米的间距。
变电站安全距离问题
变电站安全距离问题一般安全距离都是指带电或电线,根据有关规定，建筑物与电力线路的安全距离如下；1、垂直距离;电力线电压等级1kV以下；2.5米;电力线电压等级1—10kV;3米；电力线电压等级35kV：4米;电力线电压等级60-110kV：5米;电力线电压等级154-220kV:6米;电力线电压等级330kV:7米；2、水平距离：电力线电压等级1kV以下：1米; 电力线电压等级1-10kV:1。
5米; 电力线电压等级35kV:3米;电力线电压等级60—110kV:4米；电力线电压等级154—220kV;5米；电力线电压等级300kV；6米;电力线电压等级500kV:8米。
上述规定是最小距离规定，确保不发生放电事故的距离。
另外，还应该考虑电磁辐射的安全距离,但是有关电磁辐射的安全距离，目前没有相应的规定.国家《电磁辐射管理办法》规定100千伏以上为电磁强辐射工程,第二十条规定：在集中使用大型电磁辐射设备或高频设备的周围，按环境保护和城市规划要求,在规划限制区内不得修建居民住房、幼儿园等敏感建筑. 据了解，目前国家规定100KV以上的供电设施,其建设必须通过环保部门的行政许可.其中环保考察指标主要包括电场、磁场、无线电干扰及噪声四大块内容。
在居民区设立的供电设施，要通过环保行政许可，必须达到这些标准：工频电场强度不超过4千伏/米;磁感应强度不超过0。
1毫特斯拉;无线电干扰方面，其中110KV的工程不超过53分贝，500KV的工程不超过55分贝；噪声影响则要求昼间不超过55分贝，夜间不超过45分贝.只要这几个指标达标,在环保上，对于相关设备与建筑之间的距离没有严格的要求。
不过,据环保部门介绍，我国目前对设备与建筑物之间的距离有一定要求。
比如一般10KV—35KV变电站，要求正面距居民住宅12米以上,侧面8米以上；35KV 以上变电站的建设，要求正面距居民住宅15米以上，侧面12米以上；箱式变电站距居民住宅5米以上。
变电站与各设施的安全距离
变电站与各设施的安全距离
我国目前对设备与建筑物之间的距离有一定要求。
比如一般10KV—35KV变电站，要求正面距居民住宅12米以上，侧面8米以上;35KV以上变电站的建设，要求正面距居民住宅15米以上，侧面12米以上;箱式变电站距居民住宅5米以上。
110KV变电站辐射安全距离300米以上，不能建在居民住房、幼儿园等敏感建筑烟花炮竹《民用爆破器材工程设计安全规程》（GB50089－2007）
表2.1.3-1生产厂房危险等级分类
危险品名称生产工序危险等级
三成分混合，造粒，干燥，凉药，筛选，包装A3
黑火药
硫、炭二成分混合，硝酸钾干燥，粉碎和筛选，硫、炭粉碎和筛选 C
二级及以上公路、通航的河流航道边
35 38 40 43 45 48 50 53 55 70 缘，35kV架空输电线路
城镇规划边缘110 120 130 140 150 160 17O 180 190 250 断裂带
采石场
军队设施
根据《中华人民国军事设施保护法实施办法》和《国务院、中央军委关于保护通信线路的规定有关容》。

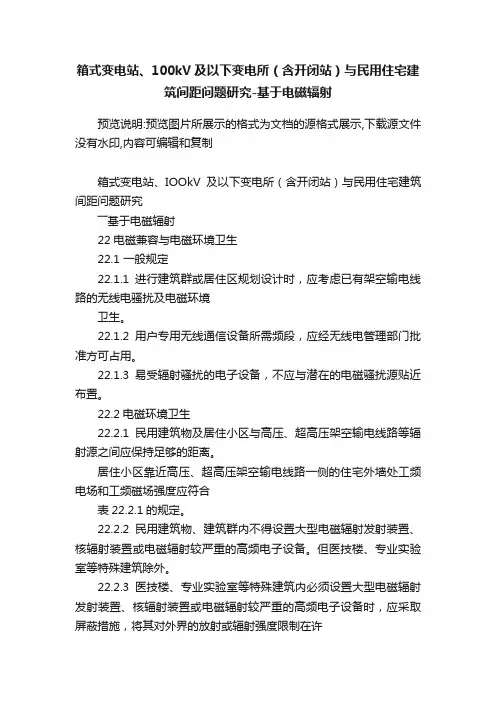

箱式变电站、100kV及以下变电所（含开闭站）与民用住宅建筑间距问题研究-基于电磁辐射
箱式变电站、100kV及以下变电所（含开闭站）与民用住宅建筑间距问题研究-基于电磁辐射预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制箱式变电站、IOOkV及以下变电所（含开闭站）与民用住宅建筑间距问题研究――基于电磁辐射22电磁兼容与电磁环境卫生22.1 一般规定22.1.1进行建筑群或居住区规划设计时，应考虑已有架空输电线路的无线电骚扰及电磁环境卫生。
22.1.2用户专用无线通信设备所需频段，应经无线电管理部门批准方可占用。
22.1.3易受辐射骚扰的电子设备，不应与潜在的电磁骚扰源贴近布置。
22.2电磁环境卫生22.2.1民用建筑物及居住小区与高压、超高压架空输电线路等辐射源之间应保持足够的距离。
居住小区靠近高压、超高压架空输电线路一侧的住宅外墙处工频电场和工频磁场强度应符合表22.2.1的规定。
22.2.2民用建筑物、建筑群内不得设置大型电磁辐射发射装置、核辐射装置或电磁辐射较严重的高频电子设备。
但医技楼、专业实验室等特殊建筑除外。
22.2.3医技楼、专业实验室等特殊建筑内必须设置大型电磁辐射发射装置、核辐射装置或电磁辐射较严重的高频电子设备时，应采取屏蔽措施，将其对外界的放射或辐射强度限制在许可范围内。
22.2.4在医技楼、专业实验室等特殊建筑物内，为科研与医疗专用的核辐射设备和电磁辐射设备，应经国家有关部门认证。
22.2.5民用建筑物内的电磁环境参数，应符合下列规定：电磁场强度限值应符合表22.2.5的规定；注：1. 一级电磁环境：在该电磁环境下长期居住或工作，人员的健康不会受到损害；2. 二级电磁环境：在该电磁环境下长期居住或工作，人员的健康可能受到损害。
3. 幼儿园、学校、居住建筑和公共建筑中的人员密集场所宜按一级电磁环境设计；当不符合规定时，应采取有效措施；4. 公共建筑中的非人员密集场所宜按二级电磁环境设计；当不符合规定时，应采取有效措施，但无人值守的各类机房、车库除外。
变电站与各设施的安全距离
变电站与各设施的安全距离
我国目前对设备与建筑物之间的距离有一定要求。
比如一般10KV—35KV变电站，要求正面距居民住宅12米以上，侧面8米以上;35KV以上变电站的建设，要求正面距居民住宅15米以上，侧面12米以上;箱式变电站距居民住宅5米以上。
110KV变电站辐射安全距离300米以上，不能建在居民住房、幼儿园等敏感建筑烟花炮竹《民用爆破器材工程设计安全规程》（GB50089－2007）
表生产厂房危险等级分类
危险品名称生产工序危险等级
黑火药三成分混合，造粒，干燥，凉药，筛选，包装A3
断裂带
采石场
军队设施
根据《中华人民共和国军事设施保护法实施办法》和《国务院、中央军委关于保护通信线路的规定有关内容》。
小区箱式变压器离住宅的安全距离是多少
小区箱式变压器离住宅的安全距离是多少范本1：学术风格正文：1. 引言箱式变压器是供应电力给小区居民的重要设备之一。
为了保障居民的用电安全，我们需要确定小区箱式变压器与住宅建筑之间的安全距离。
本文将深入探讨箱式变压器距离住宅的安全距离问题。
2. 箱式变压器简介箱式变压器是一种将高电压变成低电压的电力设备，其主要结构由绝缘铁心、线圈和外壳组成。
箱式变压器通常安装在小区的供电柜或电力配电室中。
3. 箱式变压器与住宅的安全距离箱式变压器与住宅之间的安全距离是为了保证住宅内住户的人身安全和财产安全。
根据《电力安全生产工作规程》中的相关标准，箱式变压器的安装距离应符合以下要求：3.1. 垂直安全距离：箱式变压器应距离住宅建筑的最近墙壁或窗户的距离不小于2米。
3.2. 水平安全距离：箱式变压器应距离住宅建筑的最近墙壁或窗户的距离不小于0.6米。
3.3. 地面安全距离：箱式变压器应距离住宅建筑的地面距离不小于0.5米。
4. 安全距离计算方法为了确保箱式变压器与住宅之间的安全距离符合标准要求，可以按照以下方法进行计算：4.1. 垂直安全距离计算：根据箱式变压器的额定容量和外壳的热阻特性，计算其所需的垂直安全距离。
4.2. 水平安全距离计算：根据箱式变压器的额定容量和外壳的热量散失特性，计算其所需的水平安全距离。
4.3. 地面安全距离计算：根据箱式变压器的额定容量和电磁场分布特性，计算其所需的地面安全距离。
5. 法律名词及注释5.1. 《电力安全生产工作规程》：为保障电力生产和供应过程中的安全，在电力行业中执行的一项标准规程。
6. 附件本文档涉及的附件包括：6.1. 箱式变压器安装示意图6.2. 箱式变压器技术参数表6.3. 《电力安全生产工作规程》全文本文详细阐述了小区箱式变压器离住宅的安全距离问题。
希望通过本文的研究，能为小区箱式变压器的安装和电力供应提供参考和指导。
范本2：商务风格正文：尊敬的业主：为了保障小区居民的用电安全，我们特别撰写本文档，详细介绍了小区箱式变压器离住宅的安全距离问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱式变电站、IOOkV及以下变电所（含开闭站）与民用住宅建筑间距问题研究――基于电磁辐射22电磁兼容与电磁环境卫生22.1 一般规定22.1.1进行建筑群或居住区规划设计时，应考虑已有架空输电线路的无线电骚扰及电磁环境卫生。
22.1.2用户专用无线通信设备所需频段，应经无线电管理部门批准方可占用。
22.1.3易受辐射骚扰的电子设备，不应与潜在的电磁骚扰源贴近布置。
22.2电磁环境卫生22.2.1民用建筑物及居住小区与高压、超高压架空输电线路等辐射源之间应保持足够的距离。
居住小区靠近高压、超高压架空输电线路一侧的住宅外墙处工频电场和工频磁场强度应符合表22.2.1的规定。
22.2.2民用建筑物、建筑群内不得设置大型电磁辐射发射装置、核辐射装置或电磁辐射较严重的高频电子设备。
但医技楼、专业实验室等特殊建筑除外。
22.2.3医技楼、专业实验室等特殊建筑内必须设置大型电磁辐射发射装置、核辐射装置或电磁辐射较严重的高频电子设备时，应采取屏蔽措施，将其对外界的放射或辐射强度限制在许可范围内。
22.2.4在医技楼、专业实验室等特殊建筑物内，为科研与医疗专用的核辐射设备和电磁辐射设备，应经国家有关部门认证。
22.2.5民用建筑物内的电磁环境参数，应符合下列规定：电磁场强度限值应符合表22.2.5的规定；注：1. 一级电磁环境：在该电磁环境下长期居住或工作，人员的健康不会受到损害；2. 二级电磁环境：在该电磁环境下长期居住或工作，人员的健康可能受到损害。
3. 幼儿园、学校、居住建筑和公共建筑中的人员密集场所宜按一级电磁环境设计；当不符合规定时，应采取有效措施；4. 公共建筑中的非人员密集场所宜按二级电磁环境设计；当不符合规定时，应采取有效措施，但无人值守的各类机房、车库除外。
GB51204-2016 :建筑电气工程电磁兼容技术规范324除变电所等设备机房外，建筑物室内空间和建筑物室外附属空间电磁环境公众曝露控制限值不应超过表 3.2.4的规定。
表3.2.4电磁环境公众曝露控制限值注：1. 频率f的单位为所在行中第一栏的单位。
2. 0.1MHZ〜300GHZ频率，场量参数是任意连续6min内的方均根值。
3. 100kHz以下频率，需同时限制电场强度和磁感应强度；100kHz以上频率，在远区场可以只限制电场强度或磁场强度或等效平面波功率密度，在近区场需同时限制电场强度和磁场强度。
4. 架空输电线路下的道路等公共场所，其频率为50Hz的电场强度限值为10kV/m ,且应给出警示和防护指示标志。
5. 对于脉冲电磁波，除满足上述要求外，其功率密度的瞬时峰值不得超过本表所列限值的1000倍，或场强的瞬时峰值不得超过本表所列限值的32倍。
3.2.6距高压交流架空送电线路边导线投影20m处，对于0.5MHZ无线电信号的干扰限值应符合表3.2.6的规定。
表3.2.6无线电信号的干扰限值(距边导线投影20m处，考核频率为0.5MHZ)注：1. 频率为1MHz时，高压交流架空送电线路无线电干扰限值为表 3.2.6中数值分别减去5dB( μK m)。
2. 0.15MHZ〜30MHz频段中其他频率、高压架空送电线无线电干扰限值应按现行国家标准《高压交流架空送电线无线电干扰限值》GB15707修正。
3. 距边导线投影不足 20m处测量的无限大干扰强度应按现行国家标准《高压交流架空送电线无线电干扰限值》 GB15707修正。
327建筑工程中，由下列装置造成的电磁辐射可免于监测与评价：2. 向没有屏蔽空间发射 0.1MHz〜300GHZ电磁场的，其等效辐射功率小于表3.2.7所列数值的设施（设备）。
表3.2.7可豁免设施（设备）的等效辐射功率7.1 一般规定7.1.1当住宅、病房楼、养老院、幼儿园、学校及其他人员密集型公共建筑受到固定强电磁辐射设备的电磁照射，且建筑物内局部或全部区域的电磁环境超过本规范第 3.2节规定的限值时，应采取电磁屏蔽措施。
7.1.2当电磁骚扰强度超过 3V/m时，宜对敏感电子信息设备或其机房采取电磁屏蔽措施。
7.1.3电磁屏蔽设计应合理规划各屏蔽空间的抗扰度电平等指标，在确保电磁兼容裕度的同时，应合理控制造价。
7.1.4电磁屏蔽系统设计可包括独立空间的隔离屏蔽（电磁屏蔽室）、设备外壳的屏蔽、线缆的屏蔽以及接插件的屏蔽，并可结合电源滤波、信号滤波及导线隔离等抗干扰措施，形成完整的屏敝体系。
7.1.5电磁屏蔽室设的计应综合考虑下列因素：1电磁屏蔽室与周围建筑空间的关系；2屏蔽门、截止波导窗或金属网通风窗的位置与尺寸；3电源滤波器的安装位置与容量（电流）;4接地点位置；5光缆进线截止波导的位置；6引入屏蔽室的线缆型号、数量、位置与方式。
7.2.11符合下列情况之一，宜采用屏蔽布线系统进行防护:1. 综合布线区域内存在的电磁干扰场强高于3V∕ m时；2. 用户对电磁兼容性有较高的要求（电磁干扰和防信息泄漏）时，或有网络安全保密的需要;3. 采用非屏蔽布线系统无法满足安装现场条件对缆线的间距要求时。
9.3建筑智能化系统9.3.1信号线缆的槽盒之间、槽盒与机柜（机架）之间、槽盒与槽盒盖之间、槽盒盖与槽盒盖之间的连接处，应对合紧密。
槽盒的端口应封闭。
9.3.2非镀锌钢板制作的槽盒两端应设铜芯跨接线；镀锌钢板制作的槽盒、铝及不锈钢槽盒的连接板两端应设不少于2个连接螺栓，并应配防松螺母或防松垫圈。
9.3.3金属保护管与检测元件或与接地设备之间的导线应采用金属软管保护。
9.3.4综合布线系统的线缆与其他管线的最小距离，应符合现行国家标准《智能建筑设计标准》GB50313和《电子信息系统机房施工及验收规范》GB50462的有关规定。
9.3.5在电缆槽盒和电缆托盘中的对绞电缆、光缆及其他信号电缆应分类别、缆径、缆线芯数分束绑扎，绑扎间距宜不大于 1.5m。
9.3.6明敷的信号线路与具有强电场强磁场的电气设备之间的净距离，宜大于 1.5m。
9.3.7信息插座和电源插座相邻安装的间距不宜小于0.5m。
信息插座和电源插座采用埋地插座盒等强弱电同体设备时，其电磁兼容性指标应在设备监造或验收过程中得到确认，设备出厂试验报告、设备型式试验报告和设备现场验收的记录应归入工程竣工资料。
GB8702-2014 :电磁环境控制限值4.1公众曝露控制限值为控制电场、磁场、电磁场所致公众曝露，环境中电场、磁场、电磁场场量参数的方均根值应满足表1要求。
⅛ 1 ⅛AB⅛⅛I5制眠佰 <⅛)n ］M≠∕的单世Xj侨揑fi屮第一吧的单礼⅛ι⅛⅛⅛mffi,m^⅛R⅛^⅛ι⅛ι It ≡⅛j⅛mι⅛fi,j⅛+⅛⅛⅛乘见昭2.∣12< CUtvfHzT肿0冊牺率，场Ifllfstt是田SiIiS 6栉内的方啊氐⅛3t IMkHtylF5⅛+, ⅛JMW≡⅛⅛⅛⅛^1^⅛⅛⅛⅛1 IOOkHZ ⅛上図半，/1爲堆氐刿劭只凝制电场屡度成磴场韻度.或等⅞t 1T面瀝功率枣皮・雀近场区，需同时隠瓶电斷遐度和磁场强啟.注事菓空IftI也岐幣红卜的ItiIL闭胞、牧Φ⅛. ΛAt⅛M.和怕就i∏*道踣尊Jft所* Ji⅛t-50Hτ的电Jft强Jft肿⅜IOkVZm1H>∕⅛A⅛dt⅛β⅛⅛I F讪—对于脉冲电磁波，除满足上述要求外，其功率密度的瞬时峰值不得超过表1中所列限值的1000倍，或场强的瞬时峰值不得超过表1中所列限值的32倍。
4.2评价方法当公众曝露在多个频率的电场、磁场、电磁场中时，应综合考虑多个频率的电场、磁场、电磁场所致曝露，以满足以下要求。
在伯z~100kHz之间，应满足以下关系式：式中：Ei――频率i 的电场强度; EL,表1中频率i 的电场强度限值; Bi ――频率i 的磁感应强度；BL,i ――表1中频率i 的磁感应强度限值。
在0.1MHz~300GHz 之间，应满足以下关系式:M(HilIZΣ卜 OlMIk式中：Ej ――频率j 的电场强度; EL,j ――表1中频率j 的电场强度限值; Bj ――频率j 的磁感应强度；BL,j ――表1中频率j 的磁感应强度限值。
5豁免范围从电磁环境保护管理角度，下列产生电场、磁场、电磁场的设施（设备）可免于管理: ――100kV 以下电压等级的交流输变电设施。
――向没有屏蔽空间发射 0.1MHz 〜300GHZ 电磁场的，其等效辐射功率小于表 2所列数值的设施（设备）。
表2可豁免设施f ⅛⅛⅛的竿效辐射功辜细岸范罔■ MHr ）7f p ⅛⅛⅞t ⅛i⅛- IWlPl-33W>3—VHJWU6监测J=IHr 匚LJ■T5WCH2 F∑ F LB 2部门制定的国家环境监测规范进行。
对于住宅小区内室外箱式变电站，现行国标图集12DX603有如下做法:豪文⅛*⅛BH 4 2.3W ⅜⅛t fct≠ ⅝i ⅞⅞A ∣½XE ⅞ tfrte ⅛t. r ⅛⅛ft ⅞ l∕,A ⅛ft l ∣<⅝R ⅛tAf !M ⅛.・ xM ⅛NJUe< 邮理皿勇抽P M J-l ⅜41 C8 9-√t ⅛WJ ∙1Wi t 、f ΛJ ∣⅛⅛来有L 農暫材.⅞titftr ⅛ it? p ff√.^∙l *⅛+ i t j ?JT N '. ■ ./1 . 1 t ⅛-τ√i:' # 4方Ei ^U-.⅛K%fc ⅛a≡ri J JMl -■->∕iι,h.-⅝-rιc ∙⅛∕m ι ⅛r ⅞4⅞s ∣⅛* ⅝fi.虫F 和U 啊竹M 卑黑WA L 不轲.欧仕TU*置旻HM 止片斗£■电斗*釀雷宦或般豐社I ⅛⅛t<F 1∙tm'∣J ∙l*!t Mjfi I d0〕，HM4<F *⅛HfK>Gfl W I - XinRgr为#列37|：\*】tf 剛⅛Bt Al.2⅛iftSi*Λ⅛iy*+ftf.*⅛( H t ⅛fl ⅝rMWi*⅛1E> <；H M ： I b ri√[Γ[)L.⅛i 1 ⅛>^,∣ Λ lil ⅛t¾**b ⅛rt ⅛tf ⅛f Fif ・■*. B ⅛rt ⅛f M÷综上结论，对于民用住宅建筑内建造的 10及20kV 变电所，其属于 10OkV 以下电压等级的交流输变电设施”，故免于监测，也说明其造成的电磁辐射量和强度完全符合国家规范 要求，同时构筑变电所必须的结构柱、 梁、板等构造形成了天然的有益于遏制电磁波辐射的屏蔽阻隔和效应。
但对于兴建于民用住宅建筑小区内的室外预装式变电站（即：箱式变电站） ，其由于并无上述建筑构造及形成的抑制屏障，应视同 高压交流架空送电线”，并采用国标图集做法用以降低并满足规范内对环境电磁辐射强度的要求。
