实验七 UDP和TCP
UDP与TCP的对比分析
实训报告UDP与TCP的对比分析1．实训目的1）熟悉UDP与TCP协议的主要特点及支持的应用协议2）理解UDP的无连接通信与TCP的面向连接通信3）熟悉TCP报文段和UDP报文的数据封装格式2．实训拓扑图3．主要操作步骤及实训结果记录（1）任务一：观察UDP无连接的工作模式步骤1：捕获UDP事件注意：本步骤仅DNS，没有UDP。
因为UDP无连接。
✧步骤2：分析UDP无连接的工作过程本步骤仅查看第4层中UDP报文段的内容。
注意观察并分析以下几项内容：●运输层的UDP发送DNS的请求之前是否有先建立连接；●记录UDP的用户数据报首部中的LENGTH字段的值，分析该报文的首部及数据部分的长度。
分析完成后单击Reset Simulation（重置模拟）按钮，将原有的事件全部清空。
事件一：事件二：事件三：事件四：（2）任务二：观察TCP面向连接的工作模式 步骤1：捕获TCP事件✧步骤2：分析TCP面向连接的工作过程本步骤仅查看第4层中TCP报文段的内容。
注意观察并分析以下几项内容：●在捕获到的第一个HTTP事件之前及最后一个HTTP事件之后是否有TCP事件；●第一个以及最后一个HTTP事件对应的TCP报文中的sequence number（序号）、ACK number（确认号）的值以及它们与data length（数据长度）的关系；●并查看TCP报文首部中固定部分的长度。
分析完成后单击Reset Simulation（重置模拟）按钮，将原有的事件全部清空。
事件一：事件二：事件三：事件四：4．实训结果分析及心得体会（1） TCP报文首部中的序号和确认号有什么作用？答：序号和确认号：是TCP可靠传输的关键部分。
序号是本报文段发送的数据组的第一个字节的序号。
在TCP传送的流中，每一个字节一个序号。
序号确保了TCP传输的有序性。
确认号，即ACK，指明下一个期待收到的字节序号，表明该序号之前的所有数据已经正确无误的收到。

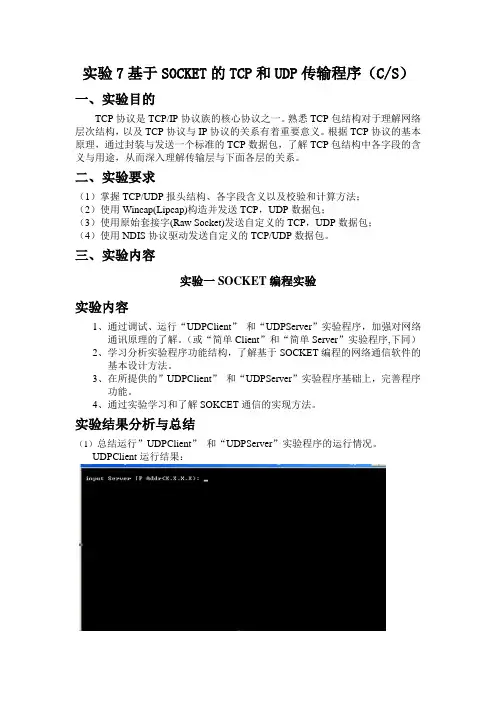

基于SOCKET的TCP和UDP传输程序(CS)
实验7基于SOCKET的TCP和UDP传输程序（C/S）一、实验目的TCP协议是TCP/IP协议族的核心协议之一。
熟悉TCP包结构对于理解网络层次结构，以及TCP协议与IP协议的关系有着重要意义。
根据TCP协议的基本原理，通过封装与发送一个标准的TCP数据包，了解TCP包结构中各字段的含义与用途，从而深入理解传输层与下面各层的关系。
二、实验要求（1）掌握TCP/UDP报头结构、各字段含义以及校验和计算方法；（2）使用Wincap(Lipcap)构造并发送TCP，UDP数据包；（3）使用原始套接字(Raw Socket)发送自定义的TCP，UDP数据包；（4）使用NDIS协议驱动发送自定义的TCP/UDP数据包。
三、实验内容实验一SOCKET编程实验实验内容1、通过调试、运行“UDPClient”和“UDPServer”实验程序，加强对网络通讯原理的了解。
（或“简单Client”和“简单Server”实验程序,下同）2、学习分析实验程序功能结构，了解基于SOCKET编程的网络通信软件的基本设计方法。
3、在所提供的”UDPClient”和“UDPServer”实验程序基础上，完善程序功能。
4、通过实验学习和了解SOKCET通信的实现方法。
实验结果分析与总结（1）总结运行”UDPClient”和“UDPServer”实验程序的运行情况。
UDPClient运行结果：UDPServer运行结果（2）设计交互程序的运行结果如下：（3）总结程序设计的情况，列出所设计或修改部分的源代码清单。
附上程序源代码。
Client端修改的代码如下：//（3）开始接收或发送过程printf("\n------------- waiting for message from Seaver -------------\n");//进入一个循环while (1){//输入并发送信息给服务器buffer[0]='\0'; //先清空发送缓冲区printf("\n Input datagram send info ( quit 退出 ): "); //输入发送字符串scanf("%s",buffer);sendto(socketid,buffer,sizeof buffer,0,(struct sockaddr*)&server,server_len);//发送信息//控制循环退出if(strcmp(buffer,"quit") == 0) //输入为quit则结束{ printf("\n send info quit");return 0;}//接收服务器返回信息buffer[0]='\0'; //先清空接收缓冲区if(recvfrom(socketid,buffer,sizeof buffer,0,(structsockaddr*)&server,&server_len)!=SOCKET_ERROR) //接收返回信息{printf("Received datagram from --%s\n",buffer);}}closesocket(socketid); //关闭SOCKET连接WSACleanup(); //退出使用wsock32.dll动态链接库return 0;}Seaver端修改的代码如下：printf("\n------------- waiting for message from client -------------\n");//进入一个循环while (1){buffer[0]='\0';if(recvfrom(socketid,buffer,sizeofbuffer,0,(structsockaddr*)&client,&client_len)!=SOCKET_ERROR){printf("Received datagram from --%s\n",buffer);//给cilent发信息// char ack[100] = "recv ok!";// sendto(socketid,ack,sizeof ack,0,(struct sockaddr*)&client,client_len);}buffer[0]='\0';printf("\n Input datagram send info ( quit 退出 ): "); //输入发送字符串scanf("%s",buffer);sendto(socketid,buffer,sizeof buffer,0,(struct sockaddr*)&client,client_len); //发if(strcmp(buffer,"quit") == 0) //输入为quit则结束{printf("\n send info quit");return 0;}//Sleep(500);}closesocket(socketid);WSACleanup();return 0;}指导教师评语及成绩【评语】【成绩】指导教师签名：日期：年月日。
UDP及TCP通信程序的设计与实现实验报告
实验报告课程计算机网络(双语）（课程设计）实验名称UDＰ及TCP通信程序的设计与实现专业班级姓名学号201３年 5 月３０日目录实验目的和内容ﻩ错误!未定义书签。
实验目的ﻩ错误!未定义书签。
实验内容ﻩ错误!未定义书签。
实验环境ﻩ错误!未定义书签。
程序的逻辑框图ﻩ错误!未定义书签。
ＵDP通信程序的逻辑框图:ﻩ错误!未定义书签。
TＣP通信程序的逻辑框图:ﻩ错误!未定义书签。
程序源代码（数据结构的描述、核心算法)ﻩ错误!未定义书签。
1．ＴCＰ通信程序源代码............................................. 错误!未定义书签。
2.TCP通信程序数据结构的描述ﻩ73.TCP通信程序的核心算法ﻩ错误!未定义书签。
4.UDP通信程序源代码.................................................. 错误!未定义书签。
5.UDP通信程序数据结构的描述.................................. 错误!未定义书签。
6.UDP通信程序的核心算法.......................................... 错误!未定义书签。
实验数据、结果分析.................................................................... 错误!未定义书签。
TＣP通信程序实验结果分析ﻩ错误!未定义书签。
UDP通信程序实验结果分析......................................... 错误!未定义书签。
总结................................................................................................ 错误!未定义书签。
实验目的和内容实验目的掌握win32平台下,使用wｉｎsock API来实现UDP通信程序和TCP通信程序。
TCP协议与UDP协议分析实验(熟悉基础网络概念)
TCP协议与UDP协议分析实验（熟悉基础网络概念）一、实验目的1、理解TCP协议包格式和工作原理，如TCP建链拆链的三次握手机制和捎带应答机制等。
2、理解UDP协议包格式二、实验类型验证类实验三、实验课时2学时四、实验步骤1、在VC6.0以上环境下编译提供IPdump协议包分析程序，了解其工作原理和执行流程，重点熟悉TCP包解包函数和UDP包解包函数，然后运行该程序，并完成下列实验。
2、TCP协议分析●指定IPdump运行时源IP地址为主机A的地址，目的IP地址为主机B的地址，分析开关为TCP协议；●在主机B上启动TELNET服务，从主机A上向主机B发起telnet连接登陆到B上，并进行有关操作(如dir, cd / 等)，然后退出telnet，捕获通信过程中的TCP数据包，记录并分析各字段的含义，并与TCP数据包格式进行比较;●在主机B上启动FTP服务，从主机A上向主机B发起FTP连接登陆到B上，并将A机的一个文件传输到B机上，然后退出ftp，捕获通信过程中的TCP数据包，记录并分析各字段的含义，并与TCP数据包格式进行比较;表2：FTP通信过程中的TCP包格式3、UDP 协议●指定IPdump运行时源IP地址为主机A的地址，目的IP地址为主机B的地址，分析开关为UDP协议；●在主机A的DOS仿真环境下，运行net send 命令向主机B发送一个UDP消息，捕获UDP数据包，记录并分析各字段的含义，并与UDP数据包格式进行比较;●在主机A的DOS仿真环境下，运行net send 命令向本网内所有主机发送一个UDP消息，捕获UDP数据包，记录并分析各字段的含义，并与UDP数据包格式进行比较;表3：UDP报文格式五、实验体会六、思考问题1、在两次TCP协议通信过程中，发送序列号是连续的吗，为什么在每次通信时发送序列号不从0开始编号呢？2、在主机A与主机B进行telnet通信时，从捕获的TCP包来看，在A上输入的命令是一个字符作为一个TCP包传送的还是一条命令作为一个TCP包传送的？为什么？。
UDP及TCP通信程序的设计与实现实验报告
实验报告课程计算机网络(双语)(课程设计)实验名称UDP及TCP通信程序的设计与实现专业班级姓名学号2013 年 5 月30 日目录实验目的和内容 (1)实验目的 (1)实验内容 (1)实验环境 (2)程序的逻辑框图 (2)UDP通信程序的逻辑框图： (2)TCP通信程序的逻辑框图： (3)程序源代码（数据结构的描述、核心算法） (4)1.TCP通信程序源代码 (4)2.TCP通信程序数据结构的描述 (7)3.TCP通信程序的核心算法 (7)4.UDP通信程序源代码 (8)5.UDP通信程序数据结构的描述 (11)6.UDP通信程序的核心算法 (12)实验数据、结果分析 (13)TCP通信程序实验结果分析 (13)UDP通信程序实验结果分析 (14)总结 (16)实验目的和内容实验目的掌握win32平台下，使用winsock API来实现UDP通信程序和TCP通信程序。
实验内容1.实现控制台模式下，在单机上基于UDP的聊天程序；2.实现控制台模式下，在单机上基于TCP的聊天程序；3.上述两个程序，最简单的实现方式是：一方发送、另一方接收、交替进行；4.提交上述2个程序的源程序，程序代码有充分的注释，并填写实验报告，实验报告的主要内容为说明程序设计的思路，程序代码的流程。
实验环境在win7系统下，visual studio 2008环境下的win32平台下程序的逻辑框图UDP通信程序的逻辑框图：Server端：Client端：TCP通信程序的逻辑框图：Server端：程序源代码（数据结构的描述、核心算法）1.TCP通信程序源代码Client端：#include"stdafx.h"#include<stdlib.h>#include<stdio.h>#include<string.h>#include<winsock.h>//初始化函数，初始化版本号int InitSock(BYTE minorVer = 2, BYTE majorVer = 2){WSADATA wsaData;WORD sockVersion = MAKEWORD(minorVer, majorVer);if(WSAStartup(sockVersion, &wsaData) != 0)exit(0);return 1;}int main(){char rbuf[256];char szText[256];InitSock();//创建socket,第一个参数表示用IP协议,第二个参数表示用TCP传输,第三个不大清楚SOCKET sListen = socket(AF_INET, SOCK_STREAM, IPPROTO_TCP);//判断socket是否创建成功if(sListen == INVALID_SOCKET){printf("Failed socket() \n");return 0;}//用于存储IP地址和端口号的变量sockaddr_in sin;sin.sin_family = AF_INET; //IP协议sin.sin_port = htons(4567); //端口号sin.sin_addr.S_un.S_addr = INADDR_ANY; //接收任何IP的连接//绑定函数,将socket 与IP地址和端口绑定在一块if(bind(sListen, (LPSOCKADDR)&sin, sizeof(sin)) == SOCKET_ERROR){printf("Failed bind() \n");return 0;}//开始监听,第二个参数表示最大连接数if(listen(sListen, 2) == SOCKET_ERROR){printf("Failed listen() \n");return 0;}//定义一个新的变量sockaddr_in remoteAddr;int nAddrLen = sizeof(remoteAddr);//用于存储连接客户端的socketSOCKET sClient;//accept函数会阻塞,直到等到有socket连接服务器为止,才继续往后执行,并将客户端的IP 和端口号存在remoteAddr中sClient = accept(sListen, (SOCKADDR*)&remoteAddr, &nAddrLen);printf("接收到一个连接%s \r\n", inet_ntoa(remoteAddr.sin_addr));while(TRUE){if(sClient == INVALID_SOCKET){printf("Failed accept()");continue;}printf("send:");scanf("%s",szText);//发送函数,往sClient这个socket中发送szTextsend(sClient, szText, strlen(szText), 0);//recv为阻塞函数,等待sClient中传来数据int nRecv = recv(sClient, rbuf, 256, 0);if(nRecv>0){rbuf[nRecv] = '\0';printf("receive:%s\n", rbuf);}}closesocket(sClient);closesocket(sListen);WSACleanup();return 0;}Server端：#include"stdafx.h"#include<stdlib.h>#include<stdio.h>#include<string.h>#include<winsock.h>//初始化函数，初始化版本号int InitSock(BYTE minorVer = 2, BYTE majorVer = 2){WSADATA wsaData;WORD sockVersion = MAKEWORD(minorVer, majorVer);if(WSAStartup(sockVersion, &wsaData) != 0)exit(0);return 1;}int main(){InitSock();//创建socket,第一个参数表示用IP协议,第二个参数表示用TCP传输,第三个不大清楚SOCKET s = socket(AF_INET, SOCK_STREAM, IPPROTO_TCP);if(s == INVALID_SOCKET){printf(" Failed socket() \n");return 0;}//用于存储IP地址和端口号的变量sockaddr_in servAddr;servAddr.sin_family = AF_INET;servAddr.sin_port = htons(4567); //要连接的端口号servAddr.sin_addr.S_un.S_addr = inet_addr("127.0.0.1");//要连接的IP地址//连接函数,是一个阻塞类型的函数,用s这个socket与服务器地址的某个端口连接,之后往s这个socket中写数据,服务器就能收到if(connect(s, (sockaddr*)&servAddr, sizeof(servAddr)) == -1){printf(" Failed connect() \n");return 0;}char buff[256];char szText[256];while(true){//接收函数,是一个阻塞类型的函数,等待s这个socket中传来数据,256表示接收的最大字符数int nRecv = recv(s, buff, 256, 0);if(nRecv > 0){buff[nRecv] = '\0';printf("receive:%s\n", buff);}printf("send:");scanf("%s",szText);//发送函数,往s这个socket中发送szText这个字符串send(s, szText, strlen(szText), 0);}closesocket(s);WSACleanup();return 0;}2.TCP通信程序数据结构的描述（1）客户端及服务器都含有存储IP地址及端口号的数据结构，sockaddr_in remoteAddr;和servAddr（2）用于存储连接客户端的socket：SOCKET sClient;和用于存储连接服务器的socket：SOCKET s3.TCP通信程序的核心算法服务器首先启动,通过调用socket( )建立一个套接口，然后bind( )将该套接口和本地地址(IP地址和端口)联系在一起，再listen( )使套接口做好侦听的准备，并规定它的请求队列的长度, 之后就调用accept( )来接收连接，并获得客户机的地址信息；客户在建立套接口后就可调用connect( ) 和服务器建立连接；连接一旦建立，客户机和服务器之间就可以通过调用：send( )和recv( ) (或read( )和write( ))来发送和接收数据；最后，待数据传送结束后，双方调用closesocket() 关闭套接口。
TCP流和UDP流的竞争实验报告_11300240047
TCP协议分析实验报告
11300240047
马会心1 实验目的
用Wireshark分析TCP数据流和UDP数据流同时在网络传输时是如何占有所有可用带宽的，使学生对TCP协议的流量控制和拥塞控制有着较深的理解。
2 实验环境
Windows 7 Service Pack1
Wireshark Version 1.10.2
PCATTCP
3 实验内容
由于在机房抓取数据时，仅保留了数据包文件，而翻到实验指导书的最后一条才发现还需要cmd窗口的截图，所以只好在自己寝室的路由器局域网上重做了。
所以这里的IP地址等都与前面的实验不同。
3.1 两个TCP流的竞争
本节实验的数据包文件见tcp_tcp.pcapng。
本节实验中的命令行信息截图如下，其中端口5001的TCP流先被发送。
5001端口，发送方：
5001端口，接收方：
5002端口，发送方
5002端口，接收方
3.1.1 查看两个TCP流的情况
通过Wireshark中的TCP-Sequence Graph(tcptrace)功能，我们可以看到两个TCP流的整体传输情况。
（对于Flow Graph，我也尝试了一下，但感觉并不能很好的体现出TCP流的整体特性，所以没有涉及，下同）
两个TCP流的传输情况分别如下，前一张是先被发送的，后一张是延迟发送的。
实验七 UDP和TCP
南昌大学实验报告学生姓名：吴长福学号：8000114105 专业班级：卓越141班实验类型：□ 验证□ 综合√设计□ 创新实验日期：2016.12.15 实验成绩：实验七（1）UDP协议【实验目的】1. 掌握UDP协议的报文格式2. 掌握UDP协议校验和的计算方法3. 了解DNS的工作原理【实验学时】建议4学时【实验环境配置】采用网络结构一服务器A172.16.1.1【实验原理】一.UDP报文格式每个UDP报文称为一个用户数据报（User Datagram）。
用户数据报分为两个部分：UDP 首部和UDP数据区。
二.UDP单播与广播在UDP单播通讯模式下，客户端和服务端之间建立一个单独的数据通道。
从一台服务端传送出的数据包只能由一个客户端接收。
众所周知，UDP协议是不可靠的，数据包可能在传输过程中丢失、重复、没有按照发送顺序到达，而且作为UDP数据包，其大小还受限于数据包的最大上限。
在UDP广播通讯模式下，一个单独的数据包拷贝发送给网络上所有主机。
当不能明确具体的服务器，而又要求该服务时，UDP广播提供了传输不区分种类的消息的便捷方式。
在多数情况下UDP广播仅仅作为本地网络通信形式。
受限的广播地址是255.255.255.255。
该地址用于主机配置过程中IP数据报的目的地址，此时，主机可能还不知道它所在网络的网络掩码，甚至连它的IP地址也不知道。
在任何情况下，路由器都不转发目的地址为受限广播地址的数据报，这样的数据报仅出现在本地网络中。
已知网络主机的IP地址和子网掩码，可以算得指向主机所在子网的广播。
子网广播地址= （主机IP）“或” （子网掩码取反）。
三. UDP校验和的计算下图给出了一个计算UDP校验和的例子。
这里假定用户数据报的长度是15字节，因此要添加一个全0的字节。
【实验步骤】练习一：编辑并发送UDP数据报1. 主机B编辑发送给主机C的UDP数据报，其中应用选择“DNS”，源端口设为“1025”，报文数据大小设为“0”。
实验报告七 操作系统安全配置(安徽农业大学)
实验七操作系统安全配置姓名：学号：班级：2班实验组别：同组实验者姓名：指导教师：章恒日期：成绩：【实验报告要求】1．使用软件对一台操作系统是Windows 2000 Server的计算机进行风险评估，并写出风险评估报告。
实验一网络安全扫描工具Nessus的使用1、网络安全扫描工具Nessus的安装。
（2）配置扫描策略。
如下图所示。
（3）新建一个扫描任务，并开始扫描。
（4）查看扫描报告3、扫描主机和网络。
利用Neessus的功能，对指定的主机和学生所在的网络进行服务和端口开放等情况的扫描。
信息安全风险评估软件RiskAssess的使用【实验前需要学习掌握的知识】1、复习信息安全风险评估的基本过程，了解信息安全风险评过程的每一个阶段需要完成的工作；2、掌握矩阵法和相乘法两种常用的安全风险计算方法。
【实验目的】1、掌握信息安全风险评估软件RiskAssess的安装方法和主要功能；2、利用信息安全风险评估软件RiskAssess完成一个信息安全风险评估实例。
【实验内容】1、风险评估软件RiskAssess的安装打开安装盘，运行可执行文件Setup.exe，进入软件安装界面，如下图所示。
根据安装界面提示，完成软件安装。
2、熟悉RiskAssess的主要功能（1）建立一个新的评估工程，如下图所示。
（2）选择“风险评估准备”——“风险评估向导”，如下图所示。
根据界面提示，完成风险评估准备工作。
（3）评估要素的识别。
对资产识别、脆弱性识别、威胁识别进行填写。
如下图所示。
（4）选择风险评估方法，矩阵法或相乘法。
（5）风险管理。
完成已有安全措施确认，风险处理计划并生成阶段文档。
（6）评估文档管理。
利用此功能可以实现对评估项目所有文档的管理。
3、RiskAssess的实际应用。
使用RiskAssess，完成课堂讲授的信息安全风险评估实例——企业“数字兰曦”的信息安全风险评估工作。
实验三简单网络扫描器的设计与实现。
【实验前需要学习掌握的知识】1、复习TCP、UDP、IP和ICMP 数据报的报文格式，复习TCP 连接建立和终止的过程；2、复习基本的套接字网络编程方法；3、掌握利用Libnet接口函数库构造网络数据包的方法；4、了解常用网络扫描器的主要功能和实现方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南昌大学实验报告学生姓名：吴长福学号：8000114105 专业班级：卓越141班实验类型：□ 验证□ 综合√设计□ 创新实验日期：2016.12.15 实验成绩：实验七（1）UDP协议【实验目的】1. 掌握UDP协议的报文格式2. 掌握UDP协议校验和的计算方法3. 了解DNS的工作原理【实验学时】建议4学时【实验环境配置】采用网络结构一服务器A172.16.1.1【实验原理】一.UDP报文格式每个UDP报文称为一个用户数据报（User Datagram）。
用户数据报分为两个部分：UDP 首部和UDP数据区。
二.UDP单播与广播在UDP单播通讯模式下，客户端和服务端之间建立一个单独的数据通道。
从一台服务端传送出的数据包只能由一个客户端接收。
众所周知，UDP协议是不可靠的，数据包可能在传输过程中丢失、重复、没有按照发送顺序到达，而且作为UDP数据包，其大小还受限于数据包的最大上限。
在UDP广播通讯模式下，一个单独的数据包拷贝发送给网络上所有主机。
当不能明确具体的服务器，而又要求该服务时，UDP广播提供了传输不区分种类的消息的便捷方式。
在多数情况下UDP广播仅仅作为本地网络通信形式。
受限的广播地址是255.255.255.255。
该地址用于主机配置过程中IP数据报的目的地址，此时，主机可能还不知道它所在网络的网络掩码，甚至连它的IP地址也不知道。
在任何情况下，路由器都不转发目的地址为受限广播地址的数据报，这样的数据报仅出现在本地网络中。
已知网络主机的IP地址和子网掩码，可以算得指向主机所在子网的广播。
子网广播地址= （主机IP）“或” （子网掩码取反）。
三. UDP校验和的计算下图给出了一个计算UDP校验和的例子。
这里假定用户数据报的长度是15字节，因此要添加一个全0的字节。
【实验步骤】练习一：编辑并发送UDP数据报1. 主机B编辑发送给主机C的UDP数据报，其中应用选择“DNS”，源端口设为“1025”，报文数据大小设为“0”。
2. 设置过滤条件（提取UDP协议），开始捕获数据。
3. 停止捕获数据，在捕获到的数据中观察主机B所发送的数据报、以及主机C发出的数据报。
主机B发出去的数据报：C发出去的数据报：4. 校验和应该为多少？手工计算校验和。
5. 主机B编辑发送给服务器A的UDP数据报，其中应用选择“DNS”，源端口设为“1025”，报文数据大小设为“0”。
6. 设置过滤条件（提取UDP协议）开始捕获数据。
7. 停止捕获数据，在捕获到的数据中观察主机B所发送的数据报。
练习二：UDP单播通信1. 服务器A的DNS服务缓存中，添加一条域名解析记录，域名“”，地址“172.16.1.1”。
2. 主机B设置DNS为172.16.1.1，使用Web浏览器访问“”。
3. 设置过滤条件（提取UDP协议），开始捕获数据。
4. 停止捕获数据，在捕获到的数据中观察主机B所发送的数据报，并回答以下问题：目标IP地址为多少？172.16.1.1源端口和目标端口分别为多少？源端口：1027目的端口：535. 在捕获到的数据中观察主机B所接收的数据报，并回答以下问题：源IP地址和目标IP地址为多少？源：172.16.1.2目的：172.16.1.1源端口和目标端口分别为多少？6. 根据对捕获报文观察，回答以下问题：UDP是基于连接的协议吗? UDP报文交互中含有确认报文吗?不是，没有。
练习三：UDP广播通信1. 清空主机B的DNS设置，使用Web浏览器访问“”。
3. 设置过滤条件（提取UDP协议），开始捕获数据。
4. 停止捕获数据，在捕获到的数据中观察主机B所发送的数据报，并回答以下问题：目标IP地址为多少？源端口和目标端口分别为多少？源端口：1030，目标端口：535. 在捕获到的数据中观察主机B所接收的数据报，并回答以下问题：源IP地址和目标IP地址为多少？源端口和目标端口分别为多少？源端口：1030，目标端口：53【思考问题】1.UDP和IP的不可靠程度是否相同？为什么是或为什么不是?UDP 和IP 的不可靠程度是不相同的，因为IP 仅检验首部，而UDP 检验整个数据报。
2.UDP协议本身是否能确保数据报的发送和接收顺序?不能实验七（2） 传输控制协议TCP【实验目的】1. 掌握TCP 协议的报文格式2. 掌握TCP 连接的建立和释放过程3. 掌握TCP 数据传输中编号与确认的过程4. 理解TCP 重传机制【实验学时】建议4学时【实验环境配置】采用如下网络结构【实验原理】一. TCP 报文格式二. TCP 连接的建立TCP 是面向连接的协议。
在面向连接的环境中，开始传输数据之前，在两个终端之间必服务器A 172.16.1.1须先建立一个连接。
对于一个要建立的连接，通信双方必须用彼此的初始化序列号seq和来自对方成功传输确认的应答号ack（指明希望收到的下一个八位组的编号）来同步，习惯上将同步信号写为SYN，应答信号写为ACK。
整个同步的过程称为三次握手，如图：三. TCP连接的释放对于一个已经建立的连接，TCP使用四次握手来结束通话（使用一个带有FIN附加标记的报文段），如图：四. TCP重传机制TCP每发送一个报文段，就对这个报文段设置一次计时器。
只要计时器设置的重传时间到期，但还没有收到确认，就要重传这一报文段。
【实验步骤】练习一：察看TCP连接的建立和释放1.进入仿真模式，设置过滤条件（提取TCP协议）。
2.主机B编辑发送给服务器A的TCP数据报，其中应用选择“HTTP”，源端口设为“1025”，报文数据大小设为“0”。
3.在捕获的数据中，查找用于建立TCP连接的三次握手报文，填写下表。
4. 在捕获的数据中，查找用于断开TCP连接的四次握手报文，填写下表。
结合步骤3、4所填的表，理解TCP的三次握手建立连接和四次握手的释放连接过程，理解序号、确认号等字段在TCP可靠连接中所起的作用。
练习二：理解TCP数据包的编号与确认1.主机B使用Web浏览器访问“http://172.16.1.1”。
2.设置过滤条件（提取TCP, HTTP协议），捕获数据。
停止捕获数据，在捕获到的数据中观察主机B所发送的报文，并回答以下问题：目标IP地址为多少？IP首部的协议字段值为多少？目的地址为：172.16.1.1 IP首部的协议字段值为：0x6 (代表tcp协议)源端口和目标端口分别为多少？源端口：1026 目的端口：80TCP首部中Sequence Number为多少？Acknowledgement Number为多少？哪些控制比特置为了1？Sequence num：0，ack num:0 syn置为了1.3.在捕获到的数据中观察主机B所接受的报文，并回答以下问题：目标IP地址为多少？IP首部的协议字段值为多少？目的地址为：172.16.1.2 IP协议字段的值为：0x6 (tcp)源端口和目标端口分别为多少？源端口：80 目的端口：1025TCP首部中Sequence Number为多少？Acknowledgement Number为多少？哪些控制比特置为了1？Sequence num:0 ack num:1练习三：TCP的重传机制1. 关闭服务器A的HTTP服务。
2.主机B编辑发送给服务器A的TCP数据报，其中应用选择“HTTP”，源端口设为“1026”，报文数据大小设为“0”。
3.设置过滤条件（提取TCP协议），捕获数据。
4.停止捕获数据。
查看捕获的报文，是否相同？为何有这种现象产生？相同，当服务器没有收到的时候，就会产生重传【思考问题】1.试用具体例子说明为什么在运输连接建立时要使用三次握手。
说明如不这样做可能会出现什么情况。
三次握手完成了两个重要的功能，一个是双方做好发送数据的准备工作，即双方都知道彼此已准备好，一个是允许双方就初始序列号进行协商，这个序列号在握手过程中被发送和确认。
假如把三次握手改为两次握手，就会可能出现死锁的情况。
如，计算机A和B之间的通信，假定B给A发送一个连接请求分组，A收到了这个分组，并发送了确认应答分组。
按照两次握手的协定，A认为连接已经成功地建立了，可以开始发送数据分组。
可是，B在A的应答分组在传输中被丢失的情况下，将不知道A是否已准备好，不知道A建议什么样的序列号，B甚至怀疑A是否收到自己的连接请求分组。
在这种情况下，B认为连接还未建立成功，将忽略A发来的任何数据分组，只等待连接确认应答分组。
而A在发出的分组超时后，重复发送同样的分组。
这样就形成了死锁。
2.使用TCP对实时话音数据的传输有没有什么问题？使用UDP在传送数据文件时会有什么问题？TCP延时比较大，因为其具有拥塞控制算法，对于实时性要求高的业务来说，有其必然的缺点。
UDP没有拥塞控制，只能提供尽力而为的服务，所以会出现丢包现象，且不重传。
所以不适合传准确性要求比较高的，不允许有错误的等数据文件。
