井下变电所电气设备检修安全技术措施详细版
井下变电所电气设备检修安全技术措施
井下变电所电气设备检修安全技术措施前言井下变电所是煤矿生产中不可缺少的重要设施，它承担着变压器变换电压、输电，变配电、接地保护、故障保护及自动化、集中控制等多种功能。
因此，井下变电所的电气设备必须保持良好的状态，以确保煤矿的正常生产。
本文将介绍井下变电所电气设备检修要注意的安全技术措施。
设备检修前的准备在进行检修之前，需要做好以下准备工作：1. 权限负责检查、维修电气设备的人员，必须持有相关岗位证书和资格证，并具备在井下操作的资格。
同时，需要严格按照规定的操作程序和安全标准来执行。
2. 关施电负责人和专职电工在检修电气设备时，需由关施电负责人和专职电工分别负责确认是否有电压和检测接地情况。
在检修过程中，需要持续监控电气设备状况，确保安全。
3. 安全设备在现场应配备好相应的安全设备，如爆炸性气体探测器、温度计、手推车等。
此外，应保证现场照明良好，为设备检修提供充足的光线。
设备检修时的安全技术措施在检修电气设备时，需要遵守以下安全技术措施：1. 断电操作确认设备处于停电状态后，方可开展检修工作。
特别是施工时，需在井下断除所有电源，并按规定进行黑检、红检、放电等防止误操作的措施。
2. 维护接地在检修电气设备时，需要严格按照操作规程遵守接地操作规定。
要求对被检修设备、检修工具等一系列与检修过程相关的部件都实施接地，为检修操作提供有效的保护。
3. 防护设施在检修过程中，应设置合适的防护设施，如绝缘板、栏杆、警示标志等。
避免发生意外事故。
4. 防护措施在进行检修时，应使用符合安全规范要求的个人防护用品，如绝缘手套、绝缘鞋、护目镜等。
5. 清理卫生设备检修完成后，要及时清理现场。
清除所有余料、散货、垃圾箱内所有物品等，确保安全和卫生。
结语电气设备是井下变电所的“心脏”，维护好电气设备的正常运转，是保障煤矿生产安全的关键。
只有加强电气设备的检修工作，同时注意安全技术措施，才能够有效的提高井下变电所的运转可靠性，保障煤矿生产的正常进行。

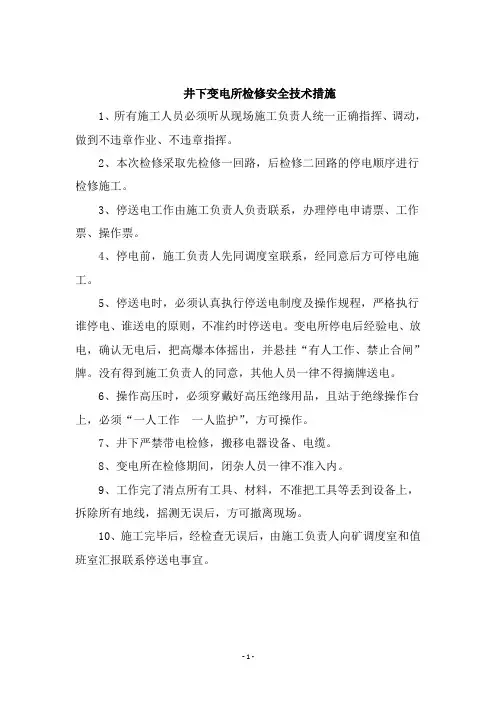

井下变电所检修安全技术措施
井下变电所检修安全技术措施
1、所有施工人员必须听从现场施工负责人统一正确指挥、调动，做到不违章作业、不违章指挥。
2、本次检修采取先检修一回路，后检修二回路的停电顺序进行检修施工。
3、停送电工作由施工负责人负责联系，办理停电申请票、工作票、操作票。
4、停电前，施工负责人先同调度室联系，经同意后方可停电施工。
5、停送电时，必须认真执行停送电制度及操作规程，严格执行谁停电、谁送电的原则，不准约时停送电。
变电所停电后经验电、放电，确认无电后，把高爆本体摇出，并悬挂“有人工作、禁止合闸”牌。
没有得到施工负责人的同意，其他人员一律不得摘牌送电。
6、操作高压时，必须穿戴好高压绝缘用品，且站于绝缘操作台上，必须“一人工作一人监护”，方可操作。
7、井下严禁带电检修，搬移电器设备、电缆。
8、变电所在检修期间，闭杂人员一律不准入内。
9、工作完了清点所有工具、材料，不准把工具等丢到设备上，拆除所有地线，摇测无误后，方可撤离现场。
10、施工完毕后，经检查无误后，由施工负责人向矿调度室和值班室汇报联系停送电事宜。
- 1 -。
井下变电所电气设备检修安全技术措施
井下变电所电气设备检修安全技术措施井下变电所电气设备检修安全技术措施井下变电所作为矿井内电力供应的终端设备，它的安全运行对矿井的生产和安全均有着极为重要的作用。
井下变电所电气设备的检修是保证其安全运行的重要手段，检修过程中应该注意的安全技术措施有以下几点。
1. 接地保护措施在检修井下变电所电气设备时，接地保护是防止电气事故的首要措施。
所有电器设备在检修前都应该进行接地，以缓解电气设备存储的电力，简单来说就是需要将设备和大地相连，避免电压升高，从而引发触电等情况。
2. 热稳定性保护措施在井下变电所操作中，热稳定性是检修关键之一。
电气设备经过一段时间操作之后，难免会出现温度变化，特别是在高温环境下，设备使用时间过长也会出现热问题。
因此，在进行检修时应当防止设备过热，采取避免过热的操作技能。
3. 爆炸防护措施井下环境复杂，异常情况可能随时发生。
在进行井下变电所电气设备的检修时，要注意防范设备因为异常情况导致爆炸的危险。
在检修区域内应该防范不良气体进入，设备的操作区域应该予以相应的爆炸防护，防止不正常火花引起风险。
4. 防静电措施在检修井下变电所电气设备时，尤其是在换电缆、拆电器和插拔元器件时，极易产生静电，如果不能及时处理，很容易引起设备的“意外停摆”，严重威胁设备安全运行。
因此，在检修过程中应注重防止静电产生，可采用应用电位互连来解决。
5. 防止强电场的条件在检修井下变电所电气设备时，要尽可能的防止和避免强电场的产生，这在大压力小溜这一设备中表现得十分明显。
强电场常常会引起设备短路起火的危险，因此在操作时需小心翼翼。
综上所述，井下变电所电气设备检修安全技术措施至关重要。
在操作之前，需要制定详细的检修规程，合理安排工作时间，保证设施检修的操作过程中严格遵守各项安全措施，严格执行检修安全规定，确保设备和工作人员的安全，维护矿井的安全稳定生产，推动矿山现代化建设。
井下变电所电气设备检修安全技术措施示范文本
井下变电所电气设备检修安全技术措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月井下变电所电气设备检修安全技术措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、作业名称：采区变电所电气设备检修二、施工时间：20xx年2月25日三、施工负责人：王佳炳四、主要参加施工人员：郭焕喜、肖爱军、程会平、黄心力等人五、工作内容：1、紧固低压电气设备内的各接点。
2、对设备内部除尘及防爆面涂油。
3、更换损坏或规格不统一的螺栓、螺母、垫圈等紧固件。
六、工作标准及要求：1、对各继电器、接触器等接线，主、辅助接点、逐项检查，接线紧固时要用力适度，严禁用力过猛而造成压裂、压崩绝缘体的情况，对发现的接头过热、烧损和绝缘体受损痕迹者，必须认真处理或更换。
2、低压开关外壳无变形、无锈蚀、托架无严重变形；对开关防爆面要清理干净并涂油，所抹油脂要均匀适量。
3、紧固用的螺栓、螺母、垫圈等紧固件应齐全、紧固、无锈蚀。
4、摇测高、低压电气设备绝缘性能：6KＶ，不低于250MΩ；660Ｖ，不低于2 MΩ。
5、接线嘴连接紧固，密封良好。
接线后紧固件的紧固程度以抽拉电缆不窜动为合格。
6、电缆护套穿入进线嘴长度一般为5mm～15mm。
7、防爆面应涂防锈油，不得有锈斑及油漆。
井下中央变电所检修的安全技术措施
井下中央变电所检修的安全技术措施一、施工概况:为保证我矿井下供电系统的可靠性及设备的正常运行, 消除供电隐患, 依据五星煤矿煤矿检修计划, 机电队将对井下中央变电所供电设备进行停电检修, 为保证检修期间工作安全, 严格落实风险预控管理, 提前查找出危险源, 保证人、机、物的安全, 特制订本措施。
1.施工时间: 2021年7月31日8:00至12:002.施工地点: 井下中央变电所3.施工安全负责人: 单献忠二、主要检修内容:1.检查变压器高、低压侧进出线装置, 必须连接紧固, 符合隔爆要求。
低压侧二次接线, 固定可靠, 导线终端标志齐全, 保持清楚。
2、开关隔爆面必须完整、无锈, 防锈措施优良, 接线、密封优良, 闭锁装置齐全、可靠, 螺栓、垫圈齐全、紧固, 间隙符合要求。
3、高爆开关要放置平稳, 操作机构灵活、可靠, 触头压缩行程符合出厂技术文件规定。
4.接地装置必须齐全可靠。
三、施工前准备1.施工措施必须传达到每一位参加施工的人员, 提前编制好停送电工作票并报批。
2.准备工作〔1〕学习中央变电所内各开关厂家的技术资料, 学习操作规程, 严格按照操作规程要求进行检修作业。
〔2〕在开关检修之前, 必须清楚设备状况, 应该知道哪些机件可能损坏需在检修中改换, 并事先把备件准备好, 且施工负责人应检查安全设施是否齐全等。
〔3〕针对设备隐患排查记录和中央变电所日检记录对缺陷进行集中治理, 提升设备的检修质量。
3.所用的专用工具必须提前检查, 保证完好, 方可使用。
使用的专用工器具: 钳子、螺丝刀、套筒、扳手、相同电压等级的合格验电笔和高、低压绝缘胶带等。
4.工区领导提前两天在矿协调会上要求各受影响的生产单位及有关部室派专职电工配合停送电操作。
5、各生产单位应提前一天对本单位局部通风机进行自动切换试验, 保证自动切换装置灵敏可靠。
四、施工程序〔一〕、停电程序及操作步骤1.所有各生产单位专职电工7: 50到达各自的风机处待命。
井下电气设备检修安全措施
井下电气设备检修安全措施设备运转过程中加强巡视检查，同时通知司机：有人工作、发生异常情况要及时停车。
当发生故障时，维护人员应准确判断出故障点，从而采取相应的处理方法进行抢修。
检修、抢修时的技术要求如下：1、电缆电缆的检修检查井下电缆有无"鸡爪子'、"羊尾巴'、"明接头'，当电缆断路、接地、短路或因埋、压、砸、挤而损坏时应更换或接防爆盒，护套损坏超限时，应及时更换；电缆的悬垂度要合适，不能过紧，也不能太松，几条电缆不能同挂一勾，要平行布置；电缆与水管、电话线等要分别吊挂，间距应符合要求。
2、隔爆外壳及防爆面的检修(1) 发现隔爆外壳出现变形、坑洼时，应更换上井修理，转动盖的开闭不能用锤子、铁棍敲打；检查闭锁装置，闭锁装置损坏的及时处理，井下不能处理的上井修理。
(2) 检查防爆面，清除煤尘、岩尘擦拭时要用干净的棉丝擦净，然后轻轻地擦上一层防锈油(凡士林)；打开检修时，结合面部件要轻拿轻放，不要用螺丝刀、扁铲等工具插入隔爆面间隙内硬撬硬撑；用螺丝连接隔爆面，打开时，不可将已松动的一个螺丝不拆下来，以它为转轴转动，使隔爆面之间相互摩擦，造成划伤。
3、接线箱、接线盒的检修检查线嘴是否上紧，压线板的压紧程度是否适当，密封胶圈是否合适，电缆护套做得齐不齐及进入器壁内是否合格，地线长度是否适宜，接线装置齐全、完整、紧固，导电是否良好，导电件是否有锈蚀等，发现不合格的地方及时处理；及时更换不合格的绝缘盖板及变形的、脱扣的、六方帽不好的、断裂的螺栓。
4、防爆设备内部零部件的检修：(1) 隔离开关的检修检查隔离开关闭合是否良好，闭合不好者及时铲除烧痕，锤平接触面，调整接触压力。
(2) 接触器的检修锤平烧痕、清除相间铜末，调整接触面积和三相触头的同期性，检查消弧罩的完整状况；消弧片烧损严重、片数不足、消弧罩断裂、掉角等影响消弧性能的需更换。
(3) 熔断器的检修检查熔断器两端压紧或夹紧部分接触是否良好，保险管是否有鼓肚、裂纹和严重烧焦的，同时应清除熔断器周围的煤尘、脏物和水气，严禁用铜丝代替保险丝。
井下变电所电气设备检修安全措施
井下变电所电气设备检修安全措施一、井下变电所电气设备检修目的井下变电所作为煤矿生产的重要设备之一，它的可靠性、安全性关系到矿井的正常生产和矿工的人身安全。
因此，定期对井下变电所电气设备进行检修与维护是必要的。
电气设备检修的主要目的是保障设备的正常运转和延长设备的使用年限，确保井下变电所电气设备的安全可靠运行。
二、井下变电所电气设备检修内容1、检查电气设备的绝缘电阻和接地电阻，确保其符合规定。
2、检查电缆、电焊机、电缆支承等电气连接部分的连接是否牢固，是否接触良好，是否存在磨损、腐蚀等现象。
3、检查开关电器、电缆、仪表、电气陶瓷等电气元器件和机器设备的磨损程度、电路连接和使用状态。
4、检查电气开关、控制柜等设备的功能是否正常，是否遵循操作规程。
5、检查电气设备的保养情况，如加注润滑油、紧固螺母等维护工作是否做好。
三、井下变电所电气设备检修安全措施1、检修前应通知产安部门和井下电务组，制定检修计划和检修方案，并进行危险源辨识。
2、进行检修必须配备足够的工具和备件，并在工作结束后检查是否漏置工具和备品备件现象。
3、检修必须戴好电气安全帽、防护手套、绝缘鞋、绝缘衣、耳塞等防护用品。
4、检修过程中禁止用手拆接电源，应用专业工具。
5、检修时必须停止设备电源，并通电人员签字授权可操作并在相应位置进行标识，避免再次通电。
6、在检修时，应进行详细的检查记录，如检查的时间、设备名称、检查的情况等。
7、检修完成后应进行井下安全确认和联络，确认电气设备正常运行，并做好井下现场卫生清理工作。
四、井下变电所电气设备保养1、设备运行期间应进行查漏补缺，先期维修，及时修理发现的缺陷。
2、设备运行完毕，要及时进行清洗，除尘和养护等工作。
3、设备停机时间长，要进行防尘，防潮，加油等维护工作。
4、对变电设备的元器件要按照使用年限做好更换工作。
5、井下变电所电气设备的保养要进行定期检查和维护记录，以便为下一次检查提供参考。
总之，井下变电所电气设备检修工作的安全保障至关重要，一定要重视起来，深化知识，加强培训，提高检修效率和质量，保证设备的正常运行，为煤矿的持续生产提供保障。
井下变电所电气设备检修安全技术措施
03
准备检修工具、材料和 设备，确保检修工作顺 利进行
04
组织检修人员培训，确 保检修人员熟悉检修流 程和安全技术要求
05
做好现场安全防护措施， 确保检修现场安全可控
对检修人员进行安全培训和交底
培训内容：电气设备检修安全知识、 操作规程、应急处理等
培训考核：通过考试、实际操作等 方式进行考核，确保检修人员具备 相应的安全知识和技能
对检修人员进行总结和评价，不断提高检修水平
01
02
03
04
总结检修过程中 的经验和教训， 分析存在的问题 和不足
定期组织检修人 员进行技术培训 和交流，提高检 修技能和素质
建立检修人员考 核制度，对检修 人员的工作表现 进行评价和激励
加强检修人员的 安全意识教育， 提高安全防范意 识和自我保护能 力
接地：将设备进行接地，防止 设备突然来电。
工具：使用绝缘工具进行检修， 防止工具导电。
监护：检修过程中，应有专人 监护，防止意外发生。
停电后的安全检查和维修
01
检查断路器、隔离开关等设备的 状态，确保已完全断开电源。
03
检查设备内部是否有残留电荷， 使用绝缘棒等工具进行放电操作。
05
维修过程中，应按照操作规程进 行，确保维修质量。
A
B
C
D
安全防护用具：包括安全帽、防 护眼镜、手套、防护服等
准备必要的备件和材料，以便在 检修过程中及时更换损坏的部件
确认检修设备的安全状态 01
检查设备外观，确保无破损、无漏电现象
03
检查设备接地，确保接地良好、无漏电现 象
05
检查设备保护装置，确保保护装置完好、 无漏电现象
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：GD/FS-6522
（解决方案范本系列）
井下变电所电气设备检修安全技术措施详细版
A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.
编辑：_________________
单位：_________________
日期：_________________
井下变电所电气设备检修安全技术
措施详细版
提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
一、作业名称：采区变电所电气设备检修
二、施工时间：20xx年2月25日
三、施工负责人：王佳炳
四、主要参加施工人员：郭焕喜、肖爱军、程会平、黄心力等人
五、工作内容：
1、紧固低压电气设备内的各接点。
2、对设备内部除尘及防爆面涂油。
3、更换损坏或规格不统一的螺栓、螺母、垫圈等紧固件。
六、工作标准及要求：
1、对各继电器、接触器等接线，主、辅助接点、逐项检查，接线紧固时要用力适度，严禁用力过猛而造成压裂、压崩绝缘体的情况，对发现的接头过热、烧损和绝缘体受损痕迹者，必须认真处理或更换。
2、低压开关外壳无变形、无锈蚀、托架无严重变形；对开关防爆面要清理干净并涂油，所抹油脂要均匀适量。
3、紧固用的螺栓、螺母、垫圈等紧固件应齐全、紧固、无锈蚀。
4、摇测高、低压电气设备绝缘性能：6KＶ，不低于250MΩ；660Ｖ，不低于2 MΩ。
5、接线嘴连接紧固，密封良好。
接线后紧固件的紧固程度以抽拉电缆不窜动为合格。
6、电缆护套穿入进线嘴长度一般为5mm～
15mm。
7、防爆面应涂防锈油，不得有锈斑及油漆。
8、接线整齐无毛刺，三相火线及地线弧度一致，且接线不扭动，三相芯线及地线清洁，颜色分明。
9、绝缘座完整无裂纹，接地螺栓和螺母无损伤，无放电痕迹，接线零件齐全，有弹簧垫、背帽等。
10、操作手柄位置正确，扳动灵活，与操作轴连接牢固，无虚动作。
七、施工方法与步骤：
1、施工前的准备
⑴施工前要准备各种电气设备使用的螺丝若干条。
⑵施工停电牌4块。
⑶准备试验合格的验电笔（DY-K矿用验电笔150v、1500v）若干支，并确保其灵敏可靠。
2、方法与步骤
⑴施工负责人施工前要与调度室联系，经调度允许后方可开始施工。
⑵施工负责人安排施工人员检查瓦斯浓度，瓦斯浓度小于1.0%时方可检修。
⑶施工负责人确认以上操作完毕无误后，按以下顺序停采区变电所一回路的电源：
①由调度（影响范围及单位附后）通知各单位在采区变电所一回路所带各地点开关停电、闭锁；
②停采区变电所一回路各低压分控开关；
③停采区变电所一回路各低压总控开关；
④联络开关属于断开状态，严禁反送电；⑤确认一、二回路的联络开关断开，然后对采区变电所
一回路低压总控开关验电、放电、短接、接地；对采区变电所一回路其它开关进行验电、放电（进线接线腔内）、短接、接地。
⑷施工负责人安排施工人员先检修一回路开关，检修完毕后，施工人员拆除所有短接线、接地线和停电牌，施工负责人联系调度，经允许后，对低压一回路恢复供电。
⑸恢复一回路供电顺序是：
①送采区变电所一回路低压总控开关；
②送采区变电所一回路各低压分控开关；
③由调度（影响范围及单位附后）通知各单位在采区变电所一回路所带各地点开关送电。
⑹一回路供电正常后，开始检修另一回路前，参照步骤⑶的停电方式停采区变电所另一回路的电，对采区变电所另一回路其它开关低压进行验电、放电
（进线接线腔内）、短接、接地。
⑺施工负责人安排施工人员参照步骤⑷的检修方式检修另一回路。
检修完毕后，施工人员拆除所有短接线、接地线和停电牌，施工负责人联系调度，经允许后，施工负责人安排施工人员参照步骤⑸的送电方式恢复该回路供电。
⑻送电试运行一切正常后向队值班和调度汇报。
⑼试运行正常后，清理现场并检查随身所携带工具，确保工具不遗留在施工现场，搞好文明生产工作。
八、安全技术措施：
1、凡参加检修的所有人员，必须按时参加班前会，认真听取本措施的贯彻，并签字按手印。
凡未听取本措施的贯彻，任务不明确，精神状态不佳者，班前喝酒者，严禁参加检修。
2、检修所用的材料、配件必须提前准备，保质保量，确保检修的按时开工。
3、施工人员入井前，必须携带合格的瓦斯便携仪。
4、施工时，施工负责人严格执行工作票和操作票制度，由技术员签发工作票。
5、施工前，施工负责人安排专人在所检修变电所的上一级变电所进行操作，每次操作完毕无误后，向施工负责人汇报。
6、检修电气设备时，严格按要求进行停电、验电、放电、短接、接地、闭锁、挂停电牌的规定，并把相关的电气设备的电源切断。
7、操作低压电气设备时，操作人员必须戴合格的绝缘手套，穿合格的电工绝缘橡胶靴，一人操作，一人监护。
无检修负责人的许可，严禁任何人员恢复
送电。
8、检修时，要对各继电器、接触器等接线，主、辅助接点、逐项检查，接线紧固时要用力适度，严禁用力过猛而造成压裂、压崩绝缘体的情况。
9、低压联络必须属于分离状态。
10、施工负责人要统筹兼顾，全盘考虑，统一指挥，协调好各施工项目之间的作业顺序、相互关系，确保各施工项目之间不发生相互影响和冲突，以防意外事故的发生。
11、整个施工过程中，所有参加施工人员严禁嬉戏打闹、做与检修无关的工作。
12、施工完毕后，施工负责人必须组织有关人员进行验收，保证检修质量，不留隐患。
经试运行，确认无问题后，填写检修记录，清理现场，将各种设备恢复到正常状态，向队、调度室汇报。
影响范围：一回路五岔口监控分站、十平巷监控分站、四部皮带等地区。
影响范围：二回路六平巷绞车、四风眼乳化泵站等地区。
附：供电系统图
