光伏并网逆变器调试报告
光伏并网逆变器型式检验报告
光伏并网逆变器型式检验报告产品名称集中式光伏并网逆变器产品型号规格SF-500KTL产品编号1565132010005测试时间2013-03-02~2013-5-26 测试工程师丁川，彭庆飞光伏并网逆变器型式检验报告产品型号：SF-500KTL 出厂编号：序号检验项目标准要求检验结果1 机体和结构质量检查遵从CNCA/CTS0004:2009A PASS2 转换效率试验遵从CNCA/CTS0004:2009APASS（详见附表1）3 并网电流谐波试验遵从CNCA/CTS0004:2009A PASS4 功率因数测定试验遵从CNCA/CTS0004:2009APASS（详见附表2）5 电网电压响应试验遵从CNCA/CTS0004:2009APASS（详见附表3）6 电网频率响应试验遵从CNCA/CTS0004:2009APASS（详见附表4）7 直流分量试验遵从CNCA/CTS0004:2009A PASS8 电压不平衡度试验遵从CNCA/CTS0004:2009A PASS9 噪声试验遵从CNCA/CTS0004:2009A PASS10 防孤岛效应保护试验遵从CNCA/CTS0004:2009A PASS11 低电压穿越试验遵从CNCA/CTS0004:2009A PASS12 输出端短路保护试验遵从CNCA/CTS0004:2009APASS输出短路可保护13 防反放电保护试验遵从CNCA/CTS0004:2009A PASS14 极性反接保护试验遵从CNCA/CTS0004:2009APASS具备极性反接保护功能15 直流过载保护试验遵从CNCA/CTS0004:2009APASS具备直流过载保护功能16 直流过压保护试验遵从CNCA/CTS0004:2009APASS具备直流过压保护功能17 通讯功能试验遵从CNCA/CTS0004:2009A PASS18 自动开关机试验遵从CNCA/CTS0004:2009A PASS19 软启动试验遵从CNCA/CTS0004:2009APASS输出软启动，无冲击电流，输出功率变化率可调。
光伏并网逆变器调试报告
光伏并网逆变器调试报告一、调试目的本次调试的目的是对光伏并网逆变器进行功能和性能的检测和调试，确保逆变器能够稳定可靠地并网运行。
二、调试内容1.逆变器基本功能测试：包括开关机功能、并网检测功能、电压、电流和功率测量功能等的正常运行。
2.并网稳定性测试：逆变器在并网运行状态下，检测其稳定性和响应时间，确认逆变器在电网波动和故障情况下能够快速正确响应并保持稳定运行。
3.微网模式调试：如果逆变器支持微网模式，需要对其进行微网模式下的调试和测试。
4.故障保护功能调试：测试逆变器在过载、过温、短路等异常情况下的保护功能是否能够正常工作。
三、调试步骤和方法1.准备工作：检查逆变器和并网电网的接线是否正确，确认逆变器的参数设置与实际情况相匹配。
2.开关机测试：首先测试逆变器的开关机功能，通过操作逆变器的开关机按钮或遥控器，检测逆变器的开关机状态是否正常，并观察逆变器显示面板上的相应提示。
3.并网检测测试：在逆变器正常开机后，测试逆变器的并网检测功能。
可以通过局部模拟并网的方式进行测试，确认逆变器能够准确检测到电网的状态并进行相应的并网操作。
4.电压、电流和功率测量测试：通过接入电压、电流和功率仪器，测量逆变器输入和输出的电压、电流和功率，确保测量值在合理范围内，与逆变器显示面板上的数值保持一致。
5.并网稳定性测试：通过模拟电网的电压波动或短暂故障，观察逆变器的响应时间和稳定性。
检测逆变器能否在电网异常情况下自动切断输出、保护系统和设备的安全。
6.微网模式调试：如果逆变器具备微网模式功能，可以通过局部模拟微网的方式进行测试，确认逆变器在微网模式下的运行和切换是否正常。
7.故障保护功能测试：通过人为制造过载、过温、短路等异常情况，测试逆变器的保护功能是否能够及时触发，切断输出并保护系统设备的安全。
四、调试结果及分析在调试过程中，逆变器的基本功能和性能测试都能正常运行，包括开关机、并网检测、电压电流功率测量等功能。
分布式光伏并网工程调试报告
分布式光伏并网工程调试报告尊敬的领导：我方于XX年月日接到地光伏并网工程调试任务，现将调试过程和结果报告如下：一、调试概述本次调试任务是针对地分布式光伏并网工程进行的，主要内容包括光伏组件的安装调试、逆变器的设置和并网调试等。
二、调试过程1.光伏组件安装调试根据工程设计图纸，我们按照标准流程进行了光伏组件的安装调试工作。
首先在屋顶结构上安装支架，然后将光伏组件连接到支架上。
在连接过程中，我们严格按照接线图进行线缆的连接，确保安全可靠。
安装完成后，我们对光伏组件进行了外观检查，确保没有损坏或质量问题。
2.逆变器设置调试逆变器是将光伏组件产生的直流电转换成交流电的设备，在调试过程中，我们首先根据光伏组件的特性，设置了逆变器的工作参数，如最大功率点追踪等。
然后，我们连接逆变器与光伏组件之间的电缆，确保连接良好。
接着，我们对逆变器进行了开机测试，确保逆变器正常工作。
3.并网调试并网是将光伏发电系统与电力系统进行连接，并将光伏发电的电能注入电力系统中。
为了确保安全和正常运行，我们在并网调试过程中进行了以下步骤：（1）根据电力系统的工作要求，设置逆变器的并网参数，如频率、电压等。
（2）连接逆变器和电力系统之间的电缆，确保连接牢固可靠。
（3）进行并网测试，观察并记录逆变器的运行状态、电压和电流等参数。
（4）对逆变器进行性能测试，如功率因数、效率等。
（5）进行系统的保护和故障检测测试，确保系统的安全性和可靠性。
（6）完成以上步骤后，向相关部门进行申请并正式并网。
三、调试结果经过我们的努力，光伏并网工程调试工作取得了圆满成功。
根据测试结果，光伏组件表现出良好的发电效果，功率输出稳定，无异常情况。
逆变器工作正常，通过测试的相关参数均符合规定要求。
并网测试中，光伏系统成功地注入到电力系统中，实现了发电与供电的无缝衔接。
四、存在问题及建议在调试过程中，我们发现了一些问题，并提出如下建议：1.一些光伏组件存在破损和老化的情况，建议在后期及时更换，以保证系统的长期稳定运行。

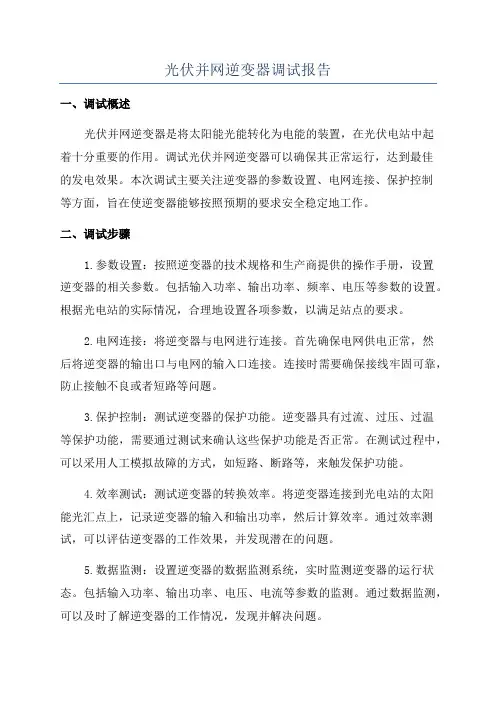

光伏并网逆变器调试报告
光伏并网逆变器调试报告一、调试概述光伏并网逆变器是将太阳能光能转化为电能的装置，在光伏电站中起着十分重要的作用。
调试光伏并网逆变器可以确保其正常运行，达到最佳的发电效果。
本次调试主要关注逆变器的参数设置、电网连接、保护控制等方面，旨在使逆变器能够按照预期的要求安全稳定地工作。
二、调试步骤1.参数设置：按照逆变器的技术规格和生产商提供的操作手册，设置逆变器的相关参数。
包括输入功率、输出功率、频率、电压等参数的设置。
根据光电站的实际情况，合理地设置各项参数，以满足站点的要求。
2.电网连接：将逆变器与电网进行连接。
首先确保电网供电正常，然后将逆变器的输出口与电网的输入口连接。
连接时需要确保接线牢固可靠，防止接触不良或者短路等问题。
3.保护控制：测试逆变器的保护功能。
逆变器具有过流、过压、过温等保护功能，需要通过测试来确认这些保护功能是否正常。
在测试过程中，可以采用人工模拟故障的方式，如短路、断路等，来触发保护功能。
4.效率测试：测试逆变器的转换效率。
将逆变器连接到光电站的太阳能光汇点上，记录逆变器的输入和输出功率，然后计算效率。
通过效率测试，可以评估逆变器的工作效果，并发现潜在的问题。
5.数据监测：设置逆变器的数据监测系统，实时监测逆变器的运行状态。
包括输入功率、输出功率、电压、电流等参数的监测。
通过数据监测，可以及时了解逆变器的工作情况，发现并解决问题。
三、调试结果经过本次调试，光伏并网逆变器能够正常工作，各项参数设置正确合理，保护功能正常。
经过效率测试，逆变器的转换效率达到了预期的要求。
数据监测系统能够及时准确地监测逆变器的运行状态，为后续的维护和管理提供了依据。
四、存在问题与建议在调试过程中，发现了一些问题和改进的空间。
首先，在电网连接过程中，需要对接线进行细致的检查，避免接触不良或者短路等问题。
其次，在保护控制方面，建议对保护功能进行更加详细的测试，尤其是对于温度保护的触发条件需要进行调整，以适应不同环境下的运行情况。
光伏逆变器调试报告
光伏并网逆变器设备调试报告用户信息：用户单位联系人电话用户单位地址设备安装地址光伏逆变器信息设备型号设备编号CPU软件版本触摸屏软件版本现场逆变器编号逆变器通讯地址注：上述编号和通讯地址为一一对应。
兆瓦房信息编号供电变压器安装环境□合格□不合格（应满足凉爽、干燥、清洁、通风良，满足GB50174-93标准）机房接地□合格□不合格（此项需客户协作确认，机房接地抗阻应满足GB50174-93标准）客户确认签字：检查设备内部电缆和固定螺丝的紧固性？电缆绝缘性能□合格□不合格设备各机柜之间的输入、输出各相连线是否一致，是否有短路□合格□不合格电缆相序和PV极性正确性检查□合格□不合格设备内部是否需要除尘□合格□不合格检查太阳能极板是否对地短路□合格□不合格检查接地电阻□合格□不合格检查防尘网□合格□不合格检查模块是否安装到位，地址是否设置正确□合格□不合格检查风扇运转是否正常□合格□不合格光伏阵列信息汇流箱设置汇流箱数量汇流箱接阵列数量阵列含太阳能电池板数量PV输入设置PV电压欠压告警点＜V PV电压过压告警点＞V PV允许开机电压＞V PV待机电压＜V保护参数输出电压过压保护V（110%）输出电压欠压保护V（90%）设置输出电流过流保护A（120%）绝缘检测仪Alarm1 1kΩ绝缘检测仪Alarm2 1kΩ运行数据测量系统数据电池电压输入功率输出功率输入电压输入电流输出电压U/V/W电网电压U/V/W逆变器输出电流U/V/W输出频率设备功率测试：测试项目测试结果测试项目测试结果功率爬升MPPT功能防孤岛保护休眠功能待机功能监控功能紧急关机功能告警和保护功能株洲变流技术国家工程研究中心有限公司工程师签字：用户代表签字：日期：日期：。
光伏并网逆变器调试报告
光伏并网逆变器调试报告一、报告目的本报告旨在对光伏并网逆变器进行调试与测试，以确保逆变器正常工作并达到设计要求。
二、调试内容1.设备连接：将光伏电池板与逆变器连接，确保连接稳固、电缆完好，无任何短路、接触不良等问题。
2.电源接入：将逆变器接入电源，检查电源电压是否符合设计要求，并确保电源接线正确。
3.通信调试：逆变器通过通信模块与监控系统进行数据传输与管理，需要对通信模块进行调试，确保信号传输稳定可靠。
4.逆变器参数调整：按照逆变器的使用说明，调整逆变器参数，包括并网电压、频率、功率因数等，使逆变器输出符合要求。
5.并网检测：逆变器需要检测并网电网的状态，确保并网可靠与安全，需要进行并网检测与保护功能的调试。
三、调试步骤及结果1.设备连接：将光伏电池板与逆变器通过正负极线缆进行连接，确保连接良好，并使用万用表检查线缆的电阻值，确认无异常情况。
2.电源接入：将逆变器的输入端与电源接线盒连接，检查电源电压是否符合逆变器的输入要求，确保电源接线正确并稳定。
3.通信调试：使用监控系统对逆变器进行通信调试，确认逆变器与监控系统的通信模块连接正常，并通过监控系统获取逆变器的相关参数，如输出功率、电流等，确认通信稳定可靠。
4.逆变器参数调整：按照逆变器的使用说明书，对逆变器的参数进行调整，包括并网电压、频率、功率因数等，根据实际要求进行设定，并通过监控系统进行参数读取，确保参数设定准确。
5.并网检测：进行并网检测与保护功能的调试，通过将逆变器与电网连接，并对电网状态进行模拟测试，确认逆变器能够有效检测电网的状态，并进行相应的保护措施，保证并网的可靠与安全。
四、调试结果及问题解决在以上调试步骤中，发现并解决了一下问题：1.设备连接问题：在设备连接时，发现光伏电池板与逆变器之间的正负极线缆接触不良，导致逆变器无法正常运行。
经过重新连接并测试，问题得到解决。
2.电源接入问题：在电源接入时，发现电源电压不稳定，不符合逆变器的输入要求。
并网光伏电站调试报告
并网光伏电站调试报告一、调试目的和背景：随着清洁能源的发展和应用，全球范围内并网光伏电站的建设也日益增多。
并网光伏电站调试是确保电站安全可靠运行的重要环节，对于保证光伏电站的发电效率和电网的稳定运行起着至关重要的作用。
本调试报告旨在对一座并网光伏电站的调试情况进行详细记录和总结。
二、调试内容及过程：1.准备工作在进行并网光伏电站调试之前，我们首先对电站的设备和系统进行了全面检查和测试。
检查的内容包括太阳能电池板及其安装支架、逆变器、直流汇流箱、交流配电柜等设备的正常工作状态。
同时，我们还针对电站的架构和布局进行了评估，确保安全可靠。
2.光伏电池板与逆变器调试接下来，我们开始对光伏电池板和逆变器进行调试。
首先，我们检查电池板的连接情况，确保电池板与逆变器之间的连接线路正确无误。
然后，我们对电池板的输出电压和电流进行测试，确保其达到设计要求。
接着，我们对逆变器进行了整体性能测试，包括输出功率、效率等参数的检测。
3.并网调试调试并网光伏电站是整个调试过程的重中之重。
我们首先对电站的接入点进行评估和筛选，确保其符合电网要求。
然后，我们调整逆变器的输出参数，包括电压、频率、功率因数等，使其与电网保持同步。
接着，我们对电站的并网保护装置进行了测试和检验，确保其具备过电流、过压等保护功能。
最后，我们进行了并网试运行，监测电站的发电情况和电网的运行情况，确保其稳定并安全地向电网输出电能。
4.总结和改进建议通过对光伏电站的调试，我们发现了一些问题，并及时采取了相应的措施解决。
但同时，我们也认识到调试工作还存在一些不足之处，需要进一步改进。
针对这些问题，我们提出以下改进建议：在光伏电池板安装过程中，应采取更加严格的检查措施，确保电池板的连接可靠性；在并网调试过程中，应加强与电网管理部门的沟通和合作，确保电站与电网完全符合要求。
三、调试结果及效果：通过调试，我们使光伏电站顺利并网运行，并实现了电站的最大化发电效率。
电站的发电功率达到了预期目标，并且电网的运行也保持了稳定。
光伏并网逆变器调试报告
光伏并网逆变器调试报告一、调试背景随着光伏发电技术的不断发展和普及，光伏并网逆变器的调试工作变得越来越重要。
光伏并网逆变器是将太阳能电池板的直流电能转换为交流电能并向公共电网注入的设备，它的性能和运行状态直接影响光伏发电系统的效率和稳定性。
二、调试目标本次光伏并网逆变器的调试旨在确保其正常运行、有效转换太阳能电池板输出的直流电能，并将其接入公共电网。
具体目标包括：1.确认光伏并网逆变器安装正确，连接稳定；2.确保光伏并网逆变器能够稳定运行；3.验证光伏并网逆变器的输出功率能够满足需求。
三、调试步骤1.检查光伏并网逆变器的安装情况，确认其位置和安装方式符合要求；2.检查光伏并网逆变器的连接，包括与太阳能电池板的连接和与公共电网的连接；3.打开光伏并网逆变器的开关，观察其运行状态指示灯是否正常；4.检查光伏并网逆变器的输出功率是否正常，通过连接负载测试光伏并网逆变器的实际输出功率；5.调整光伏并网逆变器的参数，使其输出功率最大化；6.监测光伏并网逆变器的运行状况，包括输出电流、交流电压等参数的波动情况；7.检查光伏并网逆变器的保护功能是否正常，如过压保护、过流保护、过温保护等。
四、调试结果经过以上步骤的调试，得出以下结果：1.光伏并网逆变器安装正确，连接稳定，符合要求；2.光伏并网逆变器能够稳定运行，无异常报警；3.光伏并网逆变器的实际输出功率与理论功率相符；4.光伏并网逆变器的参数调整有效，输出功率最大化；5.光伏并网逆变器的运行状态稳定，输出电流、交流电压波动较小；6.光伏并网逆变器的保护功能正常，能够及时响应并处理异常情况。
五、存在问题及解决方案在调试过程中，我们发现以下问题：1.输出功率不稳定，存在较大波动；2.光伏并网逆变器的运行噪音较大；3.光伏并网逆变器连接线路存在松动现象。
针对以上问题，我们提出以下解决方案：1.分析输出功率波动的原因，并调整逆变器的相关参数以稳定输出功率；2.检查光伏并网逆变器的散热装置是否正常，是否需要进行清洁或更换；3.对光伏并网逆变器的连接线路进行检查和加固，确保其稳定连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏并网逆变器系统调试报告项目名称________________报告编号________________拟制单位________________拟制日期________________阳光电源股份有限公司SUNGROW POWER SUPPLY CO.,LTD.一、系统调试整体信息序号类别内容备注1 调试日期2 调试地点3 调试人员4 站房信息5 系统配置逆变器主机台调试记录表共份直流配电柜台交流配电柜台光伏汇流箱台环境检测仪台数据采集器台工控机台二、系统调试结论调试项目达标条件自检结果验收意见光伏汇流箱符合要求，功能正常直流配电柜符合要求，功能正常交流配电柜符合要求，功能正常环境检测仪符合要求，功能正常数据采集器符合要求，功能正常并网逆变器符合要求，功能正常系统通讯符合要求，功能正常施工单位检查评定结果：调试人员：（签字/单位公章）日期：年月日监理（建设）单位验收结论：专业监理工程师或负责人：（签字/单位公章）日期：年月日并网逆变器调试记录表编号：项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求及调试内容自检结果验收记录1 设备安装情况检查设备安装应牢固可靠,柜门开启方便连接线情况检查连接线具有明确标识，接线牢固可靠，无松动连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）2 逆变器运行参数正常运行时逆变器运行数据记录L1-L2\N电压V L1电流 A L2-L3\N电压V L2电流 A L3-L1\N电压V L3电流 A 电网频率HZ 直流电压 V 输出功率KW 直流电流 A 机内温度℃日发电量KWh 总发电量 KWh CO2减排Kg3 逆变器LCD显示液晶屏显示正常，字符清晰时间校对4 逆变器启动、停机、待机试验电网正常时，直流电压大于启动电压，等待1-5分钟左右逆变器启动运行；当交流侧功率小于500W连续10分钟机器待机；通过LCD上操作按键，执行启停机命令，逆变器能正常启停机紧急停机测试触动紧急停机按钮，机器立即停止工作防孤岛效应保护电网失电，逆变器应在0.2秒内停止输出上位机通讯测试逆变器和上位机通讯流畅，无数据丢失施工单位检查评定结果：项目专业调试人员：（签字/公章）日期：年月日监理（建设）单位验收结论：专业监理工程师：（签字/公章）日期：年月日光伏阵列汇流箱调试记录表编号：项目名称产品型号业主单位产品编号设备厂家安装位置调试调试项目技术要求及调试内容自检验收记录步骤结果1 设备安装情况检查设备安装应牢固可靠,柜门开启方便连接线情况检查连接线具有明确标识，接线牢固可靠，无松动连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）2 太阳能电池串列输入开路电压测量，并网之前检测直流侧电压是否符合并网要求串列电池板开路电压应在逆变器允许电压范围内单路电池板串列开路电压测量记录:第1路V 第 9路V第2路V 第10路V第3路V 第11路V第4路V 第12路V第5路V 第13路V第6路V 第14路V第7路V 第15路V第8路V 第16路V3 并网发电时,合上汇流箱输出空开,检测汇流箱直流输出电压以及每一路串列电池板工作电流实际值与数码管显示值是否基本一致并网时单路串列电流实际值与显示值测量记录：回路显示值测量值回路显示值测量值1# A A 9# A A2# A A 10# A A3# A A 11# A A4# A A 12# A A5# A A 13# A A6# A A 14# A A7# A A 15# A A8# A A 16# A A4 通讯测试能检测到每一路的电流数据，且通讯流畅，无间断施工单位检查评定结果：项目专业调试人员：（签字/公章）日期：年月日监理（建设）单位验收结论：专业监理工程师(负责人)：（签字/公章）日期：年月日直流配电柜调试记录表编号：项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求及调试内容自检结果验收记录1 设备安装情况检查设备安装应牢固可靠,柜门开启方便连接线情况检查连接线具有明确标识，接线牢固可靠，无松动连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）2 汇流箱输入编号汇流总输出至逆变器编号开路电压测量，电压值应在逆变器允许电压范围内并网前开路电压并网后工作电流V AV AV AV AV AV AV AV AV AV AV AV AV A3 电压表显示显示正常施工单位检查评定结果：项目专业调试人员：（签字/公章）日期：年月日监理（建设）单位验收结论：专业监理工程师(负责人) ：（签字/公章）日期：年月日交流配电柜调试记录表编号：项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求及调试内容自检结果验收记录1 设备安装情况检查设备安装应牢固可靠,柜门开启方便连接线情况检查连接线具有明确标识，接线牢固可靠，无松动连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）2 合闸前测量电网输入端的电压、频率电网电压值应在逆变器允许电压范围内电压范围：线电压测量相电压测量Uab V Uan VUac V Ubn VUbc V Ucn V频率： Hz3 逆变器1并网运行时记录工作数据电网电压测量并网后工作电流Uab V L1相 AUac V L2相 AUbc V L3相 A4 逆变器2并网运行时记录工作数据电网电压测量并网后工作电流Uab V L1相 AUac V L2相 AUbc V L3相 A5 逆变器全部并网时，总输出端并网电流测量L1相 AL2相 AL3相 A6 计量表显示显示正常施工单位检查评定结果：项目专业调试人员：（签字/公章）日期：年月日监理（建设）单位验收结论：专业监理工程师(负责人) ：（签字/公章）日期：年月日环境检测仪调试记录表编号：项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求及调试内容自检结果验收记录1 设备安装情况检查设备安装应牢固可靠,操作方便2连接线情况检查连接线具有明确标识，接线牢固可靠，无松动3安装防雷措施检查环境检测仪的外壳必须可靠接地，与建筑物的避雷带或其他接地装置有良好的接地措施，接地连接头应做好防锈蚀处理4 防雷接地阻值检查测量接地阻值必须小于10Ω5 供电电源检查供电电源应使用单一线路，避免经常断电的因素存在6 辐照传感器位置校准辐照传感器正向朝南安装，避免中间的避雷针的光照阴影挡住玻璃球面，同时需要校准辐照传感器的水平，以免影响全天的气候测量（即气泡位于观察口的正中间位置）7 风向传感器位置校准风向传感器的指向定位标置应指向正北方向，现场应使用指南针进行校准8 与数据采集器的通讯情况通讯顺畅，数据采集器能搜索到环境监测仪设备，通讯过程中不中断设备连接9 与PC机（后台监控）的通讯情况通讯顺畅，能读取环境监测仪的辐照、风向、温度等的工作参数施工单位检查评定结果：项目专业调试人员：（签字/公章）日期：年月日监理（建设）单位验收结论：专业监理工程师(负责人) ：（签字/公章）日期：年月日数据采集器调试记录表编号：项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求及调试内容自检结果验收记录1 设备安装情况检查设备安装应牢固可靠,操作方便2连接线情况检查连接线具有明确标识，接线牢固可靠，无松动3供电电源检查供电电源应使用单一线路，避免经常断电的因素存在4系统设置按要求设置查询的设备台数、通讯地址等，各设置应符合现场要求5 RS485口通讯测试A1-B1A1,B1接逆变器的RS485通讯断口的A和B；数据采集器能获取设备工作信息6 RS485口通讯测试A0-B0A0,B0接PC机的RS232转RS485模块端口的A和B；通讯端口设置正确，PC机上的监控软件能获取设备工作信息7 RS232口通讯测试接PC机的RS232端口（com口），通讯端口设置正确，PC机上的监控软件能获取设备工作信息8 以太网口通讯测试通过网路连接，生成虚拟的串口；通讯端口设置正确，PC机上的监控软件能获取设备工作信息9 与环境检测仪的通讯情况通讯顺畅，数据采集器能搜索到环境监测仪设备，通讯过程中不中断设备连接10 与PC机（后台监控）的通讯情况通讯顺畅，后台监控能读取由数据采集器上传的设备工作参数施工单位检查评定结果：项目专业调试人员：（签字/单位公章）日期：年月日监理（建设）单位验收结论：专业监理工程师(负责人) ：（签字/单位公章）日期：年月日。
