电机学_第三章变压器习题
电机与变压器试题+答案
电机与变压器试题+答案一、单选题（共62题，每题1分，共62分）1.变压器不可以变换交流电的（）。
A、频率B、电流大小C、不确定D、电压大小正确答案：A2.需停电后才能调整分接头电压的称（）；可以带电调整分接头电压的称（）。
A、无载调压、无载调压B、无载调压、有载调压C、有载调压、无载调压D、有载调压、有载调压正确答案：B3.三相六极异步电动机，接到频率为50Hz的电网上额定运行时，其转差率SN=0.04，额定转速为（）转/分。
A、0B、40C、1000D、960正确答案：D4.在变压器中，仅与一次绕组交链的磁通为（）。
A、主磁通B、不确定C、漏磁通正确答案：C5.变压器负载为纯电阻时，负载电流增大，二次侧输出电压将（）。
A、下降B、上升C、不变D、以上都有可能正确答案：A6.单相异步电动机改变转向的具体方法是（）。
A、对调电容的两端B、对调两绕组之一的首末端C、对调电源的极性D、同时对调两绕组首末端正确答案：B7.铜损耗随着（）的变化而变化A、电源电压B、二次侧输出电压C、负载电流D、以上都是正确答案：C8.常用的无励磁调压分接开关的调节范围为额定输出电压的（）。
A、±5%B、±10%C、±5%正确答案：A9.三相异步电动机反接制动时，速度接近零时要立即断开电源，否则电动机会（）。
A、短路B、反转C、烧坏D、飞车正确答案：B10.改变三相异步电动机转向的方法是( )。
A、改变电源电压B、改变定子绕组中电流的相序C、改变电机的工作方式D、改变电源频率正确答案：B11.三相异步电动机工作时，转子绕组中流过的是（）。
A、交流电B、无线电C、脉冲电D、直流电正确答案：A12.（）是三相共用一个铁心的变压器，三相之间既有电的联系，又有磁的联系。
A、三相组式变压器B、单相变压器C、三相心式变压器正确答案：C13.一台三相变压器的联接组别为Y，y0，其中“Y”表示变压器的（）。

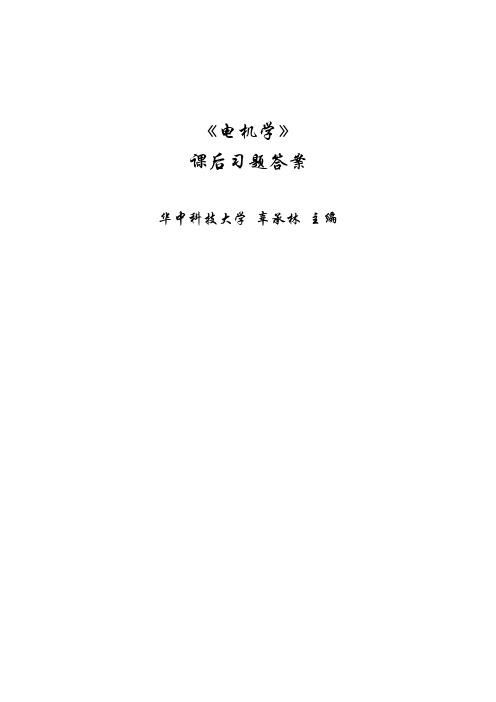

《电机学》课后习题答案
《电机学》课后习题答案华中科技大学辜承林主编第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？ 解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d L e d t Lψ=-对空心线圈：L Li ψ= 所以die L L dt=-自感：2LL N N m m iiiLNi N φψ===∧=∧ Am l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
电机与变压器习题及参考答案
电机与变压器习题及参考答案一、单选题（共50题，每题1分，共50分）1、变压器的一次绕组与（）连接。
A、电动机B、电源C、负载D、不确定正确答案：B2、下列（）电器用的电动机不是三相异步电动机。
A、起重机B、风机C、水泵D、电风扇正确答案：D3、直流电机的励磁方式中最常用的方式是（）A、复励式B、永磁式C、并励式D、他励式正确答案：C4、下列是直流电机的调速方法的是（）A、电枢串电阻调速B、变转差率调速C、变极调速D、变频调速正确答案：A5、二次绕组的额定电压为（）。
A、电源电压B、空载电压C、负载电压正确答案：B6、三相异步电动机，当转差率大于1时，此时电动机为（）状态。
A、电动机B、发电机C、制动状态正确答案：C7、决定电流互感器次电流大小的因素是 ( )。
A、不确定B、二次侧所接负载C、被测电路D、二次电流正确答案：C8、三相异步电动机与电源相接的是（）。
A、机座B、转子绕组C、转子D、三相定子绕组正确答案：D9、三相变压器的额定电压为（）。
A、线电压B、电源电压C、相电压正确答案：A10、变压器负载为纯电阻时，负载电流增大，二次侧输出电压将（）。
A、下降B、上升C、不变D、以上都有可能正确答案：A11、三相异步电动机工作时，转子绕组中流过的是（）。
A、交流电B、无线电C、脉冲电D、直流电正确答案：A12、三相异步电动机工作制为S3，则表示（）工作制。
A、周期断续B、连续C、不确定D、短时正确答案：A13、把电能转变成机械能输出的电机是（）。
A、变压器B、电动机C、不确定D、发电机正确答案：B14、一台三相异步电动机，额定转速为1450r/min，额定功率为1.1kw，那么额定转矩为（）A、7.2B、17.2C、3.2D、5.2正确答案：A15、一台三相变压器的连接组别为YN,d11，其中的“11”表式变压器的低压边（）度。
A、相电势相位超前高压边相电势相位300B、线电势相位滞后高压边线电势相位330C、线电势相位超前高压边线电势相位330D、相电势相位滞后高压边相电势相位300正确答案：B16、三相异步电动机能耗制动时()中通入直流电。
电机学变压器习题课
变压器习题课
三、简答题
答：副边三角形开口所测的电压为副边三相三次
谐波电动势之和，组式变压器测值大， 谐波电动势之和，组式变压器测值大，芯式变压 测值小。 器测值小。 因为组式变压器三次谐波磁通磁阻小， 因为组式变压器三次谐波磁通磁阻小，Φ3大， 副边感应的三次谐波电动势较大。 副边感应的三次谐波电动势较大。 芯式变压器三相磁路彼此相关， 而芯式变压器三相磁路彼此相关，三次谐波 磁通不能沿铁芯闭合，只能借助油、 磁通不能沿铁芯闭合，只能借助油、油箱壁等漏 磁路闭合，因此数值较小， 磁路闭合，因此数值较小，感应的三次谐波电动 势较小。 势较小。 变压器习题课
变压器习题课
三、简答题
答：
并联变压器短路阻抗标么值不相等， 并联变压器短路阻抗标么值不相等，会出 阻抗标么值不相等 现并联变压器负载分担不均衡的现象。 现并联变压器负载分担不均衡的现象。 容量大的变压器， 容量大的变压器，希望 Z k 小，使其先达 到满载，充分利用大容量变压器。 到满载，充分利用大容量变压器。
U Bb = U ab 1 + k 3 + k
2
当测出U 值与计算值相等时，可知是Y/d-5 当测出 Bb值与计算值相等时，可知是 连接组号。 连接组号。 变压器习题课
四、计算题
1、Y/y 接法三相变压器 500 千伏安、原边线 、 千伏安、 电压 6000 伏、线电流 48 安、阻抗电压为 3.9%、Y/y0 联接，750C时的负载损耗 Pk 为 、 联接， 时的负载损耗 6.25千瓦，求短路参数的标么值（阻抗、电阻、 千瓦，求短路参数的标么值（阻抗、电阻、 千瓦 电抗）。 电抗）。
变压器习题课
三、简答题
7、并联运行的变压器若短路阻抗标么值不等， 、并联运行的变压器若短路阻抗标么值不等， 阻抗标么值不等 则其对容量大的变压器是大些好还是小些好？ 则其对容量大的变压器是大些好还是小些好？ 为什么？（假定变压器带感性负载）。 为什么？（假定变压器带感性负载）。 ？（假定变压器带感性负载
电机学习题集变压器题库及答案
电机学习题集变压器题库及答案变压器9－3 为了得到正弦感应电势，当铁心不饱和时，空载电流各成何种波形？为什么？9－4 试说明磁势平衡的概念及其在分析变压器中的作用。
9－5 为什么可以把变压器的空载损耗近似看成是铁耗，而把短路损耗看成是铜耗？变压器实际负载时实际的铁耗和铜耗与空载损耗和短路损耗有无区别？为什么？9－6 变压器的其它条件不变，仅将原、副边线圈匝数变化10％，试问对和的影响怎样？如果仅将外施电压变化10％，其影响怎样？如果仅将频率变化10％，其影响又怎样？9－8 一台变压器，原设计频率为50赫兹，现将它接到60赫兹的电网上运行，额定电压不变。
试问对激磁电流，铁哈，漏抗，电压变化率有何影响？9－13 将一台1000匝的铁心线圈接到110伏，50赫兹的交流电源上，由安培表的读数得知，，把铁心抽去后电流和功率为100A和10kw。
假设不计漏磁，试求：（1）两种情况下的参数、等效电路和矢量图（用同一尺寸画）（2）磁化电流和铁耗电流；（3）两种情况下的相同最大值。
9－14 有一台单相变压器，额定容量KVA，原副边额定电压伏，赫兹。
原副线圈的电阻及漏抗为欧，，，。
试求：（1）折算到高压边的短路电阻，短路电抗及阻抗；（2）折算到低压边的短路电阻，短路电抗及阻抗；（3）将（1）、（2）求得的参数用标么值表示；（4）计算变压器的短路电压百分比及其分量，。
（5）求满载及超前等三种情况下的电压变化率并讨论计算结果。
9－15 一台单相变压器，已知，，，，，，，，，当滞后时，副边电流，。
试求：(1) 用近似T形等效电路和简化等效电路求，并将结果进行比较(2) 画出折算后的矢量图和T形等效电路。
9－16 一台单相变压器，，，，空载及短路实验的结果如下：实验名称电压（伏）电流（安）功率（W）电源加在空载 6300 10.1 5000 低压边短路 3240 15.15 14000 高压边试计算（1）折算到高压边的参数（实际值及标么值），假定，（2）画出折算到高压边的T型等效电路；（3）计算短路电压的百分值及其二分量；（4）满载及滞后时的电压变化率及效率（5）最大效率。
电机学习题与解答_变压器
第一部分： 变压器第一章 变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2 , 且有dt d N e 011φ-=, dt d N e 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1, U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。
1-2 试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？答：由dt d N e 011φ-=, dt d N e 022φ-=, 可知 , 2211N e N e =，所以变压器原、副两边每匝感应电动势相等。
又U 1» E 1, U 2≈E 2 , 因此，2211N U N U ≈， 当U 1 不变时，若N 1减少, 则每匝电压11N U 增大，所以1122N U N U =将增大。
或者根据m fN E U Φ=≈11144.4，若 N 1 减小，则m Φ增大，又m fN U Φ=2244.4，故U 2增大。
1-3 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。
为了铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。
1-5变压器有哪些主要部件，它们的主要作用是什么？答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。
电机学 变压器 练习题
解：一次额定电流 二次额定电流 12 N = S N / U 2 N = 104.167A
Z k = U k / I k = 157 / 7 = 22.42Ω
Rk = Pk / I k2 = 615 / 49 = 12.55Ω
X k = Z − R = 18.58Ω
（1）变压器的一次绕组接交流电源后，将产生突变 的磁通，该磁通分为＿和__ 的磁通，该磁通分为＿和__ （2）对于一台已出厂的变压器，其主磁通的大小只 与＿、＿有关。 （4）如将变压器误接到等电压的直流电源上时，空 载电流将＿，空载损耗将_____。 载电流将＿，空载损耗将_____。 （6）变压器空载运行时功率因数很低，是因为＿。 （8）一台额定频率为60HZ的电力变压器接于50HZ、 一台额定频率为60HZ的电力变压器接于50HZ、 电压为（ 电压为 （ 5／6） 额定电压的电网上运行，此时变 额定电压的电网上运行， 压器磁路饱和程度＿， 励磁电流＿ ， 励磁电抗＿ ， 压器磁路饱和程度＿ ， 励磁电流＿， 励磁电抗＿， 漏电抗____。 漏电抗____。
（1）三相组式变压器的磁路系统特点是__。 ）三相组式变压器的磁路系统特点是__。 （2）三相心式变压器的磁路系统特点是__。 ）三相心式变压器的磁路系统特点是__。 （3）三相组式变压器不宜采用Yy联结组，主要是 ）三相组式变压器不宜采用Yy联结组，主要是 为了避免___。 为了避免___。 （4）为使电压波形不发生畸变，三相变压器应使 一侧绕组＿。 （5）大容量vy联结的变压器，在铁心柱上另加一 ）大容量vy联结的变压器，在铁心柱上另加一 套接成三角形的附加绕组，是为了__。 套接成三角形的附加绕组，是为了__。 （6）变压器的联结组标号采用时钟法表示，其中 组标号中的数字为钟点数，每个钟点表示一、二 次绕组对应线电动势相位差为＿。 （7）单相变压器只有两种联结组，分别是__和_。 ）单相变压器只有两种联结组，分别是__和
电机学第3章三相变压器思考题与习题参考答案
第3章三相变压器思考题与习题参考答案3.1 三相组式变压器和三相心式变压器的磁路结构各有何特点？在测取三相心式变压器的空载电流时，为什么中间一相的电流小于其它两相的电流？答：三相组式变压器的三相磁路彼此独立，互不关联，且各相磁路几何尺寸完全相同；三相心式变压器的三相磁路彼此不独立，互相关联，各相磁路长度不等，三相磁阻不对称。
在外加对称电压时，由于中间相磁路长度小于其它两相的磁路长度，磁阻小，因此，中间一相的空载电流小于其它两相的电流。
3.2 变压器出厂前要进行“极性”试验，如题3.2图所示，在U1、U2端加电压，将U2、u2相连，用电压表测U1、u1间电压。
设变压器额定电压为220/110V，如U1、u1为同名端，电压表读数为多少？如不是同名端，则读数为多少？答:110V，330V题3.2图极性试验图3.3 单相变压器的联结组别有哪两种？说明其意义。
答：有I，I0；I，I6两种。
I，I0说明高、低压绕组电动势同相位；I，I6说明高、低压绕组电动势反相位。
3.4 简述三相变压器联结组别的时钟表示法。
答：把三相变压器高压侧某一线电动势相量看作时钟的长针，并固定指向“0”点，把低压侧对应线电动势相量看作时钟的短针，它所指向的时钟数字便是该变压器的联结组别号。
3.5 试说明为什么三相组式变压器不能采用Y,y联结，而小容量三相心式变压器可以采用Y,y联结？答：因为三相组式变压器三相磁路彼此独立，采用Y，y联结时，主磁路中三次谐波磁通较大，其频率又是基波频率的三倍，所以，三次谐波电动势较大，它与基波电动势叠加，使变压器相电动势畸变为尖顶波，其最大值升高很多，可能危及到绕组绝缘的安全，因此三相组式变压器不能采用Y，y联结。
对于三相心式变压器，因为三相磁路彼此相关，所以，三次谐波磁通不能在主磁路（铁心）中流通，只能通过漏磁路闭合而成为漏磁通。
漏磁路磁阻很大，使三次谐波磁通大为削弱，主磁通波形接近于正弦波，相电动势波形也接近正弦波。
电机学3,4,5章完全答案
试求：1）高压方的稳态短路电流
及其标么值
；2）在最不利的情况下发生副方突然短路时短路电流的最大值
和标么值
。 解：1）
2）
第5章
5.1三绕组变压器等效电路中的电抗
与双绕组变压器的漏电抗有何不同？为什么有时在
中有一个会出现负值？ 答：
、
、
并不代表三绕组变压器各绕组的漏电抗，而是各绕组自感电抗和各 绕组之间的互感电抗组合而成得等效电抗。对于双绕组变压器，每个绕 组产生的漏磁通只与本绕组交链而不与另一个绕组交链，即这些漏磁通 均为自感漏磁通。因此双绕组变压器的漏电抗为本绕组的自漏感电抗。
与
连接，高压绕组接到220V 的交流电源上，电压表接在
上，如 、 同极性，电压 表读数是多少？如 、 异极性呢？ 解： 、 同极性时压表读数是：
、 异极性时压表读数是：
3-11 根据题图3-2的接线图，确定其联结组别。
1）
2）
3）
解： 1） 3)
题图 3-2 2）
3.12 根据下列变压器的联结组别画出其接线图： 1）Y，d5；2）Y，y2；3）D，y11。
（2） 各变压器的联结组相同； （3） 各变压器短路阻抗的标么值
相等，且短路电抗与短路电阻之比相等。 上述三个条件中，条件（2﹚必须严格保证。 3.6 并联运行的变压器，如果联结组不同或变比不等会出现什么情
况？
答：如果联结组不同，当各变压器的原方接到同一电源，
副方各线电动势之间至少有30°的相位差。例如Y，y0和Y，d11 两台变压器并联时，副边的线电动势即使大小相等，由于对应 线电动势之间相位差300，也会在它们之间产生一电压差
值。 解：1）单相对地短路时副方的短路电流
电机学3,4,5章完全答案
第 3 章3.1 三相变压器组和三相心式变压器在磁路结构上各有什么特点？答：三相变压器组磁路结构上的特点是各相磁路各自独立，彼此无关；三相心式变压器在磁路结构上的特点是各相磁路相互影响，任一瞬间某一相的磁通均以其他两相铁心为回路。
3.2三相变压器的联结组是由哪些因素决定的？ 答：三相变压器的联结组是描述高、低压绕组对应的线电动势之间的相位差，它主要与（1）绕组的极性（绕法）和首末端的标志有关；（2）绕组的连接方式有关。
3.4 Y ，y 接法的三相变压器组中，相电动势中有三次谐波电动势，线电动势中有无三次谐波电动势？为什么？答：线电动势中没有三次谐波电动势，因为三次谐波大小相等，相位上彼此相差003601203=⨯，即相位也相同。
当采用Y ，y 接法时，线电动势为两相电动势之差，所以线电动势中的三次谐波为零。
以B A ,相为例，三次谐波电动势表达式为03.3.3.=-=B A AB E E E ，所以线电动势中没有三次谐波电动势。
3.5变压器理想并联运行的条件有哪些？ 答：变压器理想并联运行的条件有：（1） 各变压器高、低压方的额定电压分别相等，即各变压器的变比相等； （2） 各变压器的联结组相同；（3） 各变压器短路阻抗的标么值Z k *相等，且短路电抗与短路电阻之比相等。
上述三个条件中，条件（2﹚必须严格保证。
3.6 并联运行的变压器，如果联结组不同或变比不等会出现什么情况？ 答：如果联结组不同，当各变压器的原方接到同一电源， 副方各线电动势之间至少有30°的相位差。
例如Y ，y0和Y ，d11 两台变压器并联时，副边的线电动势即使大小相等，由于对应 线电动势之间相位差300，也会在它们之间产生一电压差U∆， 如图所示。
其大小可达U ∆=U N 22sin15°=0.518U N 2。
这样 大的电压差作用在变压器副绕组所构成的回路上，必然产生很大的环流（几倍于额定电流），它将烧坏变压器的绕组。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章变压器一、填空：1.★一台额定频率为60HZ的电力变压器接于50HZ，电压为此变压器的5/6倍额定电压的电网上运行，此时变压器磁路饱和程度，励磁电流，励磁电抗，漏电抗。
答：饱和程度不变，励磁电流不变，励磁电抗减小，漏电抗减小。
2.三相变压器理想并联运行的条件是（1），（2），（3）。
答：（1）空载时并联的变压器之间无环流；（2）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。
3.★如将变压器误接到等电压的直流电源上时，由于空载电流将，空载损耗将。
答：空载电流很大，空载损耗很大。
4.★一台变压器，原设计的频率为50HZ，现将它接到60HZ的电网上运行，额定电压不变，励磁电流将，铁耗将。
答：减小，减小。
5.变压器的副边是通过对原边进行作用的。
答：电磁感应作用。
6.引起变压器电压变化率变化的原因是。
答：负载电流的变化。
7.★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。
答：增大很多，烧毁。
8.联接组号不同的变压器不能并联运行，是因为。
答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。
9.★★三相变压器组不宜采用Y,y联接组，主要是为了避免。
答：相电压波形畸变。
10.变压器副边的额定电压指。
答：原边为额定电压时副边的空载电压。
11.★★为使电压波形不发生畸变，三相变压器应使一侧绕组。
答：采用d接。
12.通过和实验可求取变压器的参数。
答：空载和短路。
13.变压器的参数包括，，，，。
答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。
14.在采用标幺制计算时，额定值的标幺值为。
答：1。
15.既和原边绕组交链又和副边绕组交链的磁通为，仅和一侧绕组交链的磁通为。
答：主磁通，漏磁通。
16.★★变压器的一次和二次绕组中有一部分是公共绕组的变压器是。
答：自耦变压器。
17.并联运行的变压器应满足（1），（2） ，（3） 的要求。
答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。
18. 变压器运行时基本铜耗可视为 ，基本铁耗可视为 。
答：可变损耗，不变损耗。
二、选择填空1. ★一台三相电力变压器N S =560KVA ，N N U U 21 =10000/400(v), D,y 接法，负载时忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为 。
A ： 808.3A ， B: 56A ， C: 18.67A ， D: 32.33A 。
答：C2. 一台变比为Ｋ＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，那末原边的励磁阻抗标幺值是 。
Ａ：１６, Ｂ：１６００, Ｃ：０.１６。
答：A3. ★★变压器的其它条件不变，外加电压增加１０℅，则原边漏抗1X ，副边漏抗2X 和励磁电抗m X 将 。
Ａ：不变，Ｂ：增加１０% ，Ｃ：减少１０% 。
（分析时假设磁路不饱和）答：A1. 三相电力变压器磁势平衡方程为 。
A ：原，副边磁势的代数和等于合成磁势 B ：原，副边磁势的时间向量和等于合成磁势 C ：原，副边磁势算术差等于合成磁势 答：B2. 电压与频率都增加5℅时，穿过铁芯线圈的主磁通 。
A 增加B 减少C 基本不变 答：C3. 升压变压器，一次绕组的每匝电势 二次绕组的每匝电势。
A 等于B 大于C 小于 答；A4. 三相变压器二次侧的额定电压是指原边加额定电压时二次侧的 电压A 空载线B 空载相C 额定负载时的线答：A5. ★★变压器的其它条件不变，若原副边的匝数同时减少10℅，则1X ，2X 及m X 的大小将 。
A ：1X 和2X 同时减少10，m X 增大B ：1X 和2X 同时减少到0.81倍, m X 减少C ：1X 和2X 同时减少到0.81倍，m X 增加D ：1X 和2X 同时减少10℅，m X 减少答：B6. ★如将额定电压为220/110V 的变压器的低压边误接到220V 电压，则激磁电流将 ，变压器将 。
A ：不变；B:增大一倍；C:增加很多倍;D:正常工作;E:发热但无损坏危险；F:严重发热有烧坏危险 答：C ，F7. 联接组号不同的变压器不能并联运行，是因为 。
A:电压变化率太大； B:空载环流太大；C:负载时激磁电流太大； D:不同联接组号的变压器变比不同。
答：B8. ★★三相变压器组不宜采用Y,y 联接组，主要是为了避免 。
A ：线电势波形放生畸变；B ：相电势波形放生畸变；C ：损耗增大；D ：有效材料的消耗增大。
答：B9. ★变压器原边每匝数增加5%，副边匝数下降5%，激磁电抗将 。
A ：不变B ：增加约10%C ：减小约10% 答：B10. 三相变压器的变化是指———之比。
A ：原副边相电势B ：原副边线电势C ：原副边线电压 答：A11. 磁通ф，电势е正方向如图，W 1匝线圈感应的电势e 为 。
A ：d Ф/dtB ：W 1d Ф/dtC ：-W 1d Ф/dt答：C12. ★两台变压器并联运行时，其负荷与短路阻抗 分配。
A ：大小成反比B ：标么值成反比C ：标么值成正比答：B13. ★将50HZ 的变压器接到60HZ 电源上时，如外加电压不变，则变压器的铁耗 ；空载电流 ；接电感性负载设计，额定电压变化率 。
A 变大 B 变小 答：B ，B ，A14. ★★当一台变压器的原边匝数比设计少10%（副边匝数正常）则下列各值的变化为：磁通 ；σ1X ；σ2X ；m X ；U 20 I 0 。
A ：变大 B ：变小 C ：不变 答：A ，B ，C ，B ，A ，A15. ★★一台Y/0y -12和一台Y/0y -8的三相变压器，变比相等，能否经过改接后作并联运行 。
A ．能B ．不能C ．不一定D ．不改接也能 答：A16. ★一台 50HZ 的变压器接到60HZ 的电网上，外时电压的大小不变，激磁电流将 。
A,增加 B,减小 C ，不变. 答：B17. 变压器负载呈容性，负载增加时，副边电压 。
A,呈上升趋势； B,不变 C,可能上升或下降 答：C18. ★单相变压器铁心叠片接缝增大，其他条件不变，则空载电流 。
A,增大； B ，减小； C,不变。
答：A19. 一台单相变压器额定电压为220/110V 。
Y/y-12接法，在高压侧作短路实验，测得的短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为 。
A:0.06 ， B ：0.03 ，C ：0.12 ，D ：0.24 。
答：A三、判断1. 电源电压和频率不变时，制成的变压器的主磁通基本为常数，因此负载时空载时感应电势1E 为常数 。
（ ）答：错2. 变压器空载运行时，电源输入的功率只是无功功率 。
（ ） 答：错3. ★变压器频率增加，激磁电抗增加，漏电抗不变。
（ ） 答：错4. ★变压器负载运行时，原边和副边电流标幺值相等 。
（ ） 答：错5. ★变压器空载运行时原边加额定电压，由于绕组电阻r 1很小，因此电流很大。
（ ） 答：错6. 变压器空载和负载时的损耗是一样的。
（ ） 答：错7. 变压器的变比可看作是额定线电压之比。
（ ） 答：错8. 只要使变压器的一、二次绕组匝数不同，就可达到变压的目的。
（ ） 答：对9. 不管变压器饱和与否，其参数都是保持不变的。
（ ） 答：错10. ★★一台Y/0y -12和一台Y/0y -8的三相变压器，变比相等，能经过改接后作并联运行。
（ ） 答：对11. ★一台 50HZ 的变压器接到60HZ 的电网上，外时电压的大小不变，激磁电流将减小。
（ ） 答：对12. ★变压器负载成容性，负载增加时，副边电压将降低。
（ ） 答：错13. ★变压器原边每匝数增加5%，副边匝数下降5%，激磁电抗将不变。
（ ） 答：错14. ★★联接组号不同的变压器不能并联运行，是因为电压变化率太大。
（ ） 答：错 四、简答1. 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。
为了铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。
2. 变压器有哪些主要部件，它们的主要作用是什么？答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。
绕组: 构成变压器的电路,它是变压器输入和输出电能的电气回路。
分接开关: 变压器为了调压而在高压绕组引出分接头,分接开关用以切换分接头,从而实现变压器调压。
油箱和冷却装置: 油箱容纳器身,盛变压器油,兼有散热冷却作用。
绝缘套管: 变压器绕组引线需借助于绝缘套管与外电路连接，使带电的绕组引线与接地的油箱绝缘。
3. 变压器原、副方额定电压的含义是什么？答：变压器一次额定电压U 1N 是指规定加到一次侧的电压，二次额定电压U 2N 是指变压器一次侧加额定电压，二次侧空载时的端电压。
4. ★为什么要把变压器的磁通分成主磁通和漏磁通？它们之间有哪些主要区别？并指出空载和负载时激励各磁通的磁动势？答：由于磁通所经路径不同，把磁通分成主磁通和漏磁通，便于分别考虑它们各自的特性，从而把非线性问题和线性问题分别予以处理区别：1. 在路径上，主磁通经过铁心磁路闭合，而漏磁通经过非铁磁性物质 磁路闭合。
2．在数量上，主磁通约占总磁通的99%以上，而漏磁通却不足1%。
3．在性质上，主磁通磁路饱和，φ0与I 0呈非线性关系，而漏磁通磁路不饱和，φ1σ与I 1呈线性关系。
4．在作用上，主磁通在二次绕组感应电动势，接上负载就有电能输出，起传递能量的媒介作用，而漏磁通仅在本绕组感应电动势，只起了漏抗压降的作用。
空载时，有主磁通0Φ 和一次绕组漏磁通σ1Φ ，它们均由一次侧磁动势0F 激励。
负载时有主磁通0Φ，一次绕组漏磁通σ1Φ ，二次绕组漏磁通σ2Φ 。
主磁通0Φ 由一次绕组和二次绕组的合成磁动势即210F F F +=激励，一次绕组漏磁通σ1Φ 由一次绕组磁动势1F 激励，二次绕组漏磁通σ2Φ 由二次绕组磁动势2F 激励。
5. ★变压器的空载电流的性质和作用如何？它与哪些因素有关？答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。
性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。
大小：由磁路欧姆定律mR N I 100=Φ，和磁化曲线可知，I 0 的大小与主磁通φ0, 绕组匝数N 及磁路磁阻m R 有关。
