地暖施工工艺大全
地暖施工工艺流程
地暖施工工艺流程
1.前期准备
在开始地暖施工前，需要进行规划设计和材料准备。
设计师会根据房屋结构和用户需求进行地暖布置的设计，确定管道走向、供热面积等。
施工人员会购买所需的地暖材料，如PEX管道、支架、固定件、接头等。
2.地面处理
在进行地暖施工前，需要先对地面进行处理。
清理地面上的尘土和杂物，并修补好地面的裂缝和不平整处，确保地面平整干净。
3.铺设管道
铺设管道是地暖施工中的核心步骤。
施工人员按照设计图纸上的管道走向，将PEX管道固定在地面上。
管道间的间距根据实际情况和用户需求来确定，一般为15-20厘米之间。
在铺设管道时，要确保管道的弯曲半径符合要求，不得出现过度弯曲的情况。
4.系统连接
连接地暖系统需要连接主控制器、分支管道和采暖设备。
首先，将PEX管道与主控制器进行连接，并确保连接紧固。
然后，根据具体情况连接分支管道和采暖设备。
连接过程中，要检查连接点是否紧固，并确保系统的密封性。
5.测试与调试
地暖系统铺设完成后，需要进行测试与调试。
通过泵送热水，检查系统是否正常运行。
测试时需要注意观察管道是否出现渗漏、漏水等问题，确保系统运行的安全可靠。
6.封闭施工
测试与调试完成后，可以进行封闭施工。
封闭施工包括地面砂浆层、保温层和地板层的铺设。
首先，在管道上方铺设一层砂浆，以固定管道并提供保温效果。
然后，铺设保温层，通常使用发泡塑料保温板。
最后，铺设地板，根据用户的喜好和需求选择不同材质的地板。
火地暖施工工艺流程
火地暖施工工艺流程
1.基层处理：清理施工现场的基层，确保地面平整、干净，无杂物和凹凸不平的
地方。
如果地面存在修补或铲除的需求，也要在这一步完成。
2.铺设干式地暖：根据设计方案，铺设干式地暖板。
在铺设过程中，要确保地暖
板平整、无翘起，板缝应自然靠紧，相邻板面保持平整。
3.安装分集水器及连接主管：在加热管敷设之前，安装分水器和集水器。
分水器
应安装在上，集水器安装在下，中心距通常为200mm，集水器中心距地面高度不小于30cm。
安装完毕后，连接主管道，确保管道连接牢固、无渗漏。
4.安装加热管：按照图纸标定的管间距和走向敷设加热管，保持加热管平直，管
间距的安装误差不应大于10mm。
安装过程中，敞口应随时封堵，以防杂物进入管道。
5.管道试压：加热管安装完成后，进行管道试压，以检查管道连接是否牢固、无
渗漏。
试压合格后，方可进行后续施工。
6.安装温控面板：在合适的位置安装温控面板，以便后续对地暖系统进行温度调
节和控制。
7.安装热源并调试：安装地暖系统的热源设备，如锅炉、热泵等，并进行系统调
试，确保地暖系统正常运行。

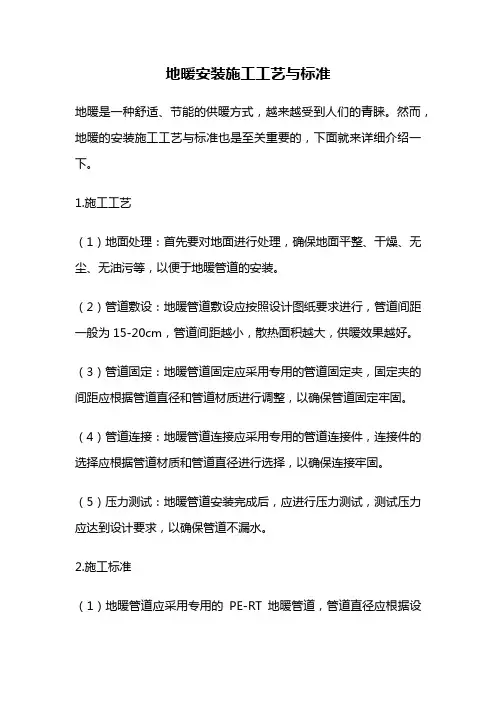

地暖安装施工工艺与标准
地暖安装施工工艺与标准
地暖是一种舒适、节能的供暖方式，越来越受到人们的青睐。
然而，地暖的安装施工工艺与标准也是至关重要的，下面就来详细介绍一下。
1.施工工艺
（1）地面处理：首先要对地面进行处理，确保地面平整、干燥、无尘、无油污等，以便于地暖管道的安装。
（2）管道敷设：地暖管道敷设应按照设计图纸要求进行，管道间距一般为15-20cm，管道间距越小，散热面积越大，供暖效果越好。
（3）管道固定：地暖管道固定应采用专用的管道固定夹，固定夹的间距应根据管道直径和管道材质进行调整，以确保管道固定牢固。
（4）管道连接：地暖管道连接应采用专用的管道连接件，连接件的选择应根据管道材质和管道直径进行选择，以确保连接牢固。
（5）压力测试：地暖管道安装完成后，应进行压力测试，测试压力应达到设计要求，以确保管道不漏水。
2.施工标准
（1）地暖管道应采用专用的PE-RT地暖管道，管道直径应根据设
计要求进行选择。
（2）地暖管道敷设应按照设计图纸要求进行，管道间距一般为15-20cm，管道间距越小，散热面积越大，供暖效果越好。
（3）地暖管道固定应采用专用的管道固定夹，固定夹的间距应根据管道直径和管道材质进行调整，以确保管道固定牢固。
（4）地暖管道连接应采用专用的管道连接件，连接件的选择应根据管道材质和管道直径进行选择，以确保连接牢固。
（5）地暖管道安装完成后，应进行压力测试，测试压力应达到设计要求，以确保管道不漏水。
地暖安装施工工艺与标准是保证地暖供暖效果和安全的重要保障，施工过程中应严格按照标准进行操作，确保地暖的质量和安全。
地暖安装施工工艺及施工流程
地暖安装施工工艺及施工流程在地暖安装施工过程中，需要按照以下工艺和流程进行操作：工艺1. 方案设计：根据客户需求和施工区域的特点，制定地暖安装方案，并进行详细设计。
方案设计：根据客户需求和施工区域的特点，制定地暖安装方案，并进行详细设计。
2. 清理施工区域：清理施工区域，确保地面干净平整，并清除任何障碍物。
清理施工区域：清理施工区域，确保地面干净平整，并清除任何障碍物。
3. 铺设地暖管道：按照设计方案，在地面上铺设地暖管道，确保管道的布局合理。
铺设地暖管道：按照设计方案，在地面上铺设地暖管道，确保管道的布局合理。
4. 安装连接件：在地暖管道上安装连接件，确保管道的连接牢固可靠。
安装连接件：在地暖管道上安装连接件，确保管道的连接牢固可靠。
5. 压力测试：进行地暖管道的压力测试，确保管道没有泄漏。
压力测试：进行地暖管道的压力测试，确保管道没有泄漏。
6. 灌浆：将灌浆材料注入地暖管道中，固定地暖管道并保温。
灌浆：将灌浆材料注入地暖管道中，固定地暖管道并保温。
7. 安装控制系统：安装地暖控制系统，包括温度控制器和电路连接等。
安装控制系统：安装地暖控制系统，包括温度控制器和电路连接等。
8. 接通电源：将地暖控制系统连接到电源，确保系统正常运行。
接通电源：将地暖控制系统连接到电源，确保系统正常运行。
9. 施工验收：对地暖安装施工进行验收，确保施工质量符合要求。
施工验收：对地暖安装施工进行验收，确保施工质量符合要求。
施工流程1. 准备工作：- 清理施工区域，确保地面整洁无障碍物。
- 准备所需的地暖管道、连接件、灌浆材料等。
2. 布置地暖管道：- 根据方案设计，在地面上铺设地暖管道。
- 安装连接件，保证管道连接牢固可靠。
3. 压力测试：- 对地暖管道进行压力测试，确保无泄漏情况。
4. 灌浆固定：- 将灌浆材料注入地暖管道，固定地暖管道并进行保温。
5. 安装控制系统：- 安装地暖控制系统，包括温度控制器和电路连接。
地暖地面施工工艺详解
11. 第三遍抹压：当地面面层上人稍有脚印，而抹压不出现抹子纹时，用铁抹子 进行 第三遍抹压，时间应控制在终凝前完成，抹压完成后按统一方向用毛刷将地 面带毛。
（g）第三遍抹压
12. 养护：地面成活 24h 后，及时覆膜养护，用细沙压住，之后每天洒水两次， 连 续养护 7d 及以上，方能上人。
地暖地面施工工艺详解
分享人：XXX 2021年1月17日
01
第一部分
材料验收
●水地暖的主要构成有哪些？
水地暖的主要构成有： 分水器、地面盘管、钢丝网、保温板、 地暖反射膜、塑料卡箍、调温器等
分水器
分水器是水系统中，用于连接 各路加热管供回水的配集水装置。 按进回水分为分水器，集水器。所 以称为分集水器或集分水器， 俗称 分水器。地暖系统中用的分水器材 质为黄铜 。
材料验收
材料质量的要求
采用国家标准耐高温聚乙烯管(PE—RT)， 户内管为De20*（？），入户支管为De32* （？）；
答案：户内管为De20*2.5，入户支管为De32*3.6
分水器安装标准
分、集水器安装 2.1、在墙上划线确定分集水器安装位置及标高，水平安装时，宜 将分水器安装在上， 集水器安装在下，中心距宜为 200mm，集水器中心距地面 应不小于 300mm。 立管与分集水器距离 200mm。当垂直安装时，分集水器下端 距地面应不小于 150mm。分集水器贴墙安装牢固，距离完活墙面控制 10mm 以 内。
加热管验收合格后，回填细石混凝土，加热管保持不
小于（）Mpa 的压力；垫层应用人工抹压密实，不
得用机械振捣，不许踩压已铺设好的管道，垫层达到 养护期后，管道系统方允许泄压。
1、加热管验收合格后，回填细石混凝土，加热管保持不小于
地暖地面施工工艺
低温热水辐射采暖楼面
工艺流程：基层清理→苯板铺设→铝箔铺设→地暖管铺设→钢筋网片绑扎→水压试验→验收→细石砼随打随抹平→细石砼地面养护
质量控制要点：
①苯板铺设：将聚苯板平铺到符合要求的地面上，拼缝处要紧密、平整，避免出现搭接或漏铺现象。
房间墙边处要设置墙边保温带，高度高于填充层上皮处。
②地暖管铺设：加热管的铺设间距要符合图纸设计，采用旋转形布管方式。
加热管不应有接头。
③钢筋网片绑扎：钢丝网要布满房间，平整、无锐刺。
距墙15cm--20cm拼接处绑扎连接。
④水压试验：加热管必须在充压状态下浇筑细石砼，浇筑完成24h 后方可泄压。
⑤细石砼随打随抹平：细石砼浇筑时必须对安装完成的地暖管加以保护，根据楼层水平控制线，控制好细石砼面层的平整度及标高。
细石砼初凝前，完成面层抹平、揉搓均匀。
待砼开始凝结，接着分遍抹压面层，抹平压光不留抹纹为止，所有操作必须在砼终凝前完成。
地暖施工方法及措施完整
地暖施工方法及措施完整(完整版资料，可直接使用可编辑，推荐下载）施工方法及措施一、作业条件1、施工现场具有供水或供电条件，有储放材料的临时设施。
2、土建专业已完成墙面抹灰，地面清理干净、卫生间防水施工完毕并且做完闭水试验并经过验收.3、相关电气预埋等工程已完成.4、施工人员应经过培训，特别是机械接口施工人员必须经过专业操作培训,持合格证上岗。
5、安装时环境温度宜不低于5℃;在低于0℃的环境下施工时，现场应采取升温措施。
6、施工时不宜与其他工种交叉作业，所有地面留洞应在填充层施工前完成。
二、施工工艺:安装准备→清理基面→绝热层铺设→加热管安装→分水器、集水器的安装→冲洗、试压→填充层施工→试压→面层施工→检验、调试三、施工要点：1、清理基面:在进行保温层施工之前，将地面清扫干净，不得有凹凸不平的地面，不得有砂石碎块，钢筋头等，卫生间的防水保护层施工完毕。
2、绝热层施工：一层绝热层采用30mm厚聚苯乙烯塑料泡沫板，二层绝热层采用20mm厚聚苯乙烯塑料泡沫板，泡沫板施工时要保证密实和表面平整。
3、加热管安装4、每15～25m2的铺设面积为一回路，加热管每回路长度不得大于100m。
回路中加热管的长度超过100m的房间增设回路.5、加热管的布置间距为250mm。
采用回转形布管方式.6、按设计图纸的要求，进行放线并配管。
同一通路的加热管应保持水平.7、埋设于填充层内的加热管不应有接头。
8、加热管安装时应防止管道扭曲；弯曲管道时,圆弧的顶部应加以限制,并用管卡进行固定,不得出现“死折”;塑料管的弯曲半径不宜小于6倍管外径。
9、在分水器、集水器附近以及其他局部加热管排列比较密集的部位，当管间距小于100mm时，加热管外部应采取设置柔性套管等措施。
10、加热管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。
加热管出地面至分水器、集水器下部球阀接口之间的明装管段,外部应加装塑料套管。
套管应高出装饰楼面150～200mm。
图文详解地暖工程施工工艺
图文详解地暖工程施工工艺1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选范文、公文、论文、和其他应用文档，希望能帮助到你们！
地暖施工工艺大全
施工工艺流程1
安装分、集水器→绝热层铺设→隔热（反射）层铺设→铺钢丝网→地暖管路铺设→地暖管与分、集水器连接安装→压力检测试验→管路施工验收→带压充填层混凝土施工→养护期满后二次打压→工程验收。
施工工艺流程2
材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收。
一、安装分、集水器
1、在墙上划线确定分集水器安装位置及标高；水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面不应小于300mm。
2、用膨胀螺栓固定好分、集水器；
3、与供回水主干管对接；
二、绝热层的铺设
1、铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平直，且无积灰现象。
2、地面不平时，不能用松散砂粒找平。
3、绝热层的铺设应平整，绝热层相互间接合应严密。
直接与土壤
接触或有潮湿气体侵
入的地面，在铺放绝热层之前应先铺一层防潮层。
直接与室外空气相邻的地方，也
必须铺设绝热层。
三、反射层的铺设(纺粘非织布/PET镀铝膜层)
铺平铺严，接缝处用密封胶带封严。
四、铺设钢丝网
将钢丝网平整铺设在保温材料上面，要求铺平铺严，边角网丝上翘处需作处理。
五、地暖管的铺设
1、地暖管应按设计图纸标定的管间距和走向敷设，应保持平直，敷设前应检查管外观
质量，管内部不得有杂质。
安装间断或完毕时，敞口处应随时封堵。
2、地暖管切割，应采用专用工具；切口应平整，断口面应垂直管轴线。
3、埋设于填充层内的地暖管不应有接头。
4、地暖管的环路布置不宜穿越填充层内的伸缩缝。
必须穿越时，伸缩缝处应设长度不小于400mm的柔性套管。
5、地暖管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。
地暖管出
地面至分集水器下部球阀接口之间的明装管段，外部应加装塑料套管。
套管应高出
装饰面150~200mm。
6、在水集水器上加贴不干胶标牌，注明该环路所管辖供暖区域或每一功能房间
地暖系统施工工艺
湿式安装
湿式安装法是目前水暖型地暖最为成熟的安装工艺，价格也比较低廉，是国内地暖市场的主导工艺。
所谓湿式，就是指用混凝土把地暖管道包埋起来，然后在混凝土层之上再铺设地面、瓷砖等地面材料。
这层混凝土不仅起到保护、固定水暖管道的作用，还是传递热量的主要渠道。
混凝土层能够使热量均匀分部，减少出现局部过热或过冷的情况。
湿式安装示意图
干式安装
为了解决传统湿式安装法施工难度大、施工工期长、安装完毕后维护困难的问题，干式安装法应运而生。
干式安装不再使用混凝土豆石层固定水暖管道，而是采用特制的塑料模板，将管道卡在模板的凸起中，铺设非常方便。
而地板则直接铺设在塑料模板上，热水通过空气和模板将热量传到到地板，再由地板加热空气。
干式安装示例
相对于湿式安装工艺，干式模板安装具有以下优点：
1.采用该模块铺设的地暖系统，在使用中万一管路有破损，可以
很方便的对管路进行维修；
2.无需管卡，扎带及钢网的施工步骤，大大简化了施工难度，同
时由于无需水泥养护期，施工进度也从1周缩短到2天；3.模块和管材均属塑料，热胀冷缩系数相近，解决了管道受热膨
胀导致管道破裂和水泥整平层开裂的问题；。
