TEOM1405型颗粒物监测仪常见故障分析及解决方案

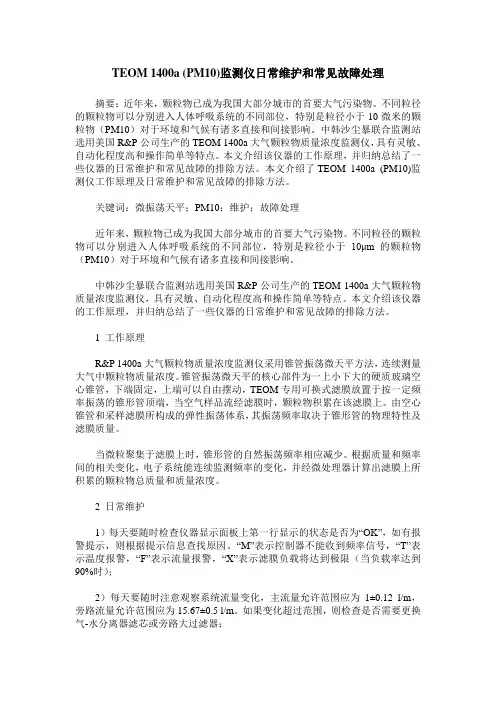

TEOM 1400a (PM10)监测仪日常维护和常见故障处理
TEOM 1400a (PM10)监测仪日常维护和常见故障处理摘要：近年来，颗粒物已成为我国大部分城市的首要大气污染物。
不同粒径的颗粒物可以分别进入人体呼吸系统的不同部位，特别是粒径小于10微米的颗粒物（PM10）对于环境和气候有诸多直接和间接影响。
中韩沙尘暴联合监测站选用美国R&P公司生产的TEOM 1400a大气颗粒物质量浓度监测仪，具有灵敏、自动化程度高和操作简单等特点。
本文介绍该仪器的工作原理，并归纳总结了一些仪器的日常维护和常见故障的排除方法。
本文介绍了TEOM 1400a (PM10)监测仪工作原理及日常维护和常见故障的排除方法。
关键词：微振荡天平；PM10；维护；故障处理近年来，颗粒物已成为我国大部分城市的首要大气污染物。
不同粒径的颗粒物可以分别进入人体呼吸系统的不同部位，特别是粒径小于10μm的颗粒物（PM10）对于环境和气候有诸多直接和间接影响。
中韩沙尘暴联合监测站选用美国R&P公司生产的TEOM 1400a大气颗粒物质量浓度监测仪，具有灵敏、自动化程度高和操作简单等特点。
本文介绍该仪器的工作原理，并归纳总结了一些仪器的日常维护和常见故障的排除方法。
1 工作原理R&P 1400a大气颗粒物质量浓度监测仪采用锥管振荡微天平方法，连续测量大气中颗粒物质量浓度。
锥管振荡微天平的核心部件为一上小下大的硬质玻璃空心锥管，下端固定，上端可以自由摆动，TEOM专用可换式滤膜放置于按一定频率振荡的锥形管顶端，当空气样品流经滤膜时，颗粒物积累在该滤膜上。
由空心锥管和采样滤膜所构成的弹性振荡体系，其振荡频率取决于锥形管的物理特性及滤膜质量。
当微粒聚集于滤膜上时，锥形管的自然振荡频率相应减少。
根据质量和频率间的相关变化，电子系统能连续监测频率的变化，并经微处理器计算出滤膜上所积累的颗粒物总质量和质量浓度。
2 日常维护1）每天要随时检查仪器显示面板上第一行显示的状态是否为“OK”，如有报警提示，则根据提示信息查找原因。

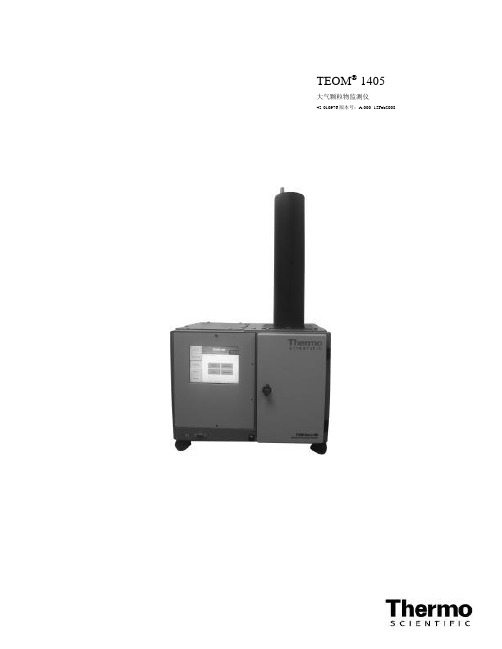

美国热电ThermoFisherTEOM1405中文说明书资料
大气颗粒物监测仪
42-010976版本号：A.000 15Feb2008
本文档包含的商业机密和保密信息归赛默飞世尔科技所有。在未获得赛默飞世尔科技最终用户许可协议或赛默飞世尔科技书面许可的授权，仪器提供的软件、文档和任何其中包含的相关信息中的整体或部分不允许被使用、复制或泄漏至任何人。
章节和描述
版本号
第1章：介绍
A.000
第2章：安装和安置
A.000
第3章：基本操作
A.000
第4章：屏幕和设置
F401-F402
F, 6.3 250VAC
FDMS板
下列信息用来确定本产品的供电要求。
线路电压
440VA，47-63 Hz
重要。检修仪器时务必切断电源。
环境要求——仪器必须安置于室内，冬天供暖、夏天有空调。
注意。接触仪器内部的电线可能有危险。▲
安装类型—类型11
本产品经测试证明符合下列的美国和加拿大安全标准：
保险丝
参考型号
额定电流
位置
主保险丝(2)
T, 4A, 250VAC
输入模块
F201
F, 5A, 250VAC
电源分配板
F202
F, 4A, 250VAC
电源分配板
F203
F, 1A, 250VAC
电源分配板
F204
F, 2A, 250VAC
电源分配板
F201-F206
F, 2A, 150VAC
头控制板
当您购买了赛默飞世尔科技的产品，您将得到可靠的产品和专业的服务。我们知道您购买的产品的性能对于您的业务至关重要，因此您要求得到及时和可靠的数据。我们致力于通过提供高水平的个人关注、优质的技术支持和快速可靠的响应来帮助您实现投资上的价值最大化。赛默飞世尔科技提供了全套质保和服务的合同项目来满足您特殊支持的需求和保持您的仪器工作在最佳状态。

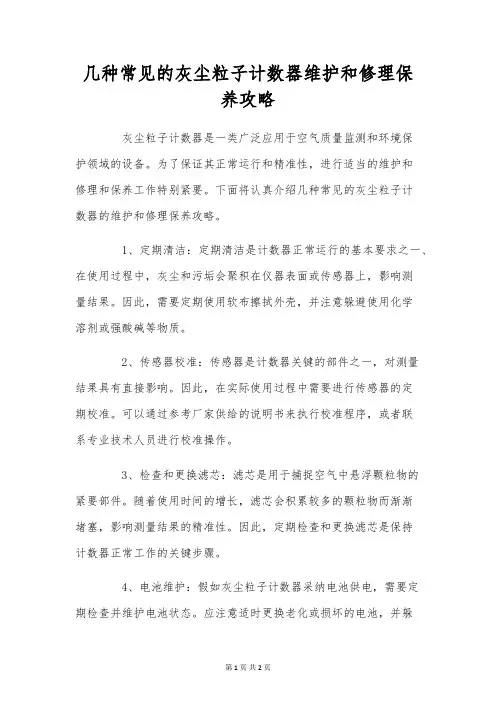

几种常见的尘埃粒子计数器维修保养攻略
几种常见的灰尘粒子计数器维护和修理保养攻略灰尘粒子计数器是一类广泛应用于空气质量监测和环境保护领域的设备。
为了保证其正常运行和精准性，进行适当的维护和修理和保养工作特别紧要。
下面将认真介绍几种常见的灰尘粒子计数器的维护和修理保养攻略。
1、定期清洁：定期清洁是计数器正常运行的基本要求之一、在使用过程中，灰尘和污垢会聚积在仪器表面或传感器上，影响测量结果。
因此，需要定期使用软布擦拭外壳，并注意躲避使用化学溶剂或强酸碱等物质。
2、传感器校准：传感器是计数器关键的部件之一，对测量结果具有直接影响。
因此，在实际使用过程中需要进行传感器的定期校准。
可以通过参考厂家供给的说明书来执行校准程序，或者联系专业技术人员进行校准操作。
3、检查和更换滤芯：滤芯是用于捕捉空气中悬浮颗粒物的紧要部件。
随着使用时间的增长，滤芯会积累较多的颗粒物而渐渐堵塞，影响测量结果的精准性。
因此，定期检查和更换滤芯是保持计数器正常工作的关键步骤。
4、电池维护：假如灰尘粒子计数器采纳电池供电，需要定期检查并维护电池状态。
应注意适时更换老化或损坏的电池，并躲避长时间不使用导致电池漏液等问题。
5、环境条件掌控：环境条件对于灰尘粒子计数器测量结果具有肯定影响。
在使用过程中应躲避暴露在恶劣温度、湿度和振动等环境下，以保证仪器的稳定性和精准性。
6、软件更新与校验：某些高级计数器设备可能配备了特别软件来实现数据存储和分析功能。
为了确保测量结果精准牢靠，在需要时可以适时更新软件版本，并进行相应校验操作以验证其正确性。
7、常见故障排出：尽管我们已经做好了维护和修理保养工作，但有时依旧会碰到一些常见故障。
例如，测量值异常波动、传感器失灵或显示屏不正常等情况。
在这种情况下，可以参考设备手册或联系厂家技术支持进行故障诊断和排出。
正确地进行维护和修理保养工作将有效延长灰尘粒子计数器的使用寿命，并确保其精准牢靠地为我们供给空气质量监测数据。
环境监测仪器故障处理记录
环境监测仪器故障处理记录工程概述本文档记录了环境监测仪器在使用过程中的故障情况及相应的处理方法。
通过及时记录与处理，能够帮助我们更好地维护和管理环境监测设备，保证其正常工作。
故障记录故障1：仪器无法正常启动故障描述：在使用环境监测仪器时，发现无法正常启动，仪器屏幕无显示。
在使用环境监测仪器时，发现无法正常启动，仪器屏幕无显示。
处理方法：1. 首先，检查仪器是否连接电源，确保电源线插头是否接触良好。
2. 检查电源开关是否处于正常工作状态，如需启动，请将电源开关打开。
3. 如果上述两步都没有解决问题，可能是仪器内部出现故障，建议联系维修人员进行检修。
故障2：仪器数据异常故障描述：发现环境监测仪器测量数据明显异常，与实际情况不符。
发现环境监测仪器测量数据明显异常，与实际情况不符。
处理方法：1. 首先，检查仪器是否正常连接传感器，确保传感器接口无松动或损坏。
2. 检查传感器是否处于正常工作状态，如有需要，请更换一个正常的传感器。
3. 如果上述检查没有解决问题，可能是仪器内部电路故障，建议联系维修人员进行修理。
故障3：仪器显示异常故障描述：仪器屏幕显示内容异常，可能出现乱码或者显示不全等问题。
仪器屏幕显示内容异常，可能出现乱码或者显示不全等问题。
处理方法：1. 首先，尝试重新启动仪器，有时候这个问题可以通过重启解决。
2. 检查仪器显示屏连接线是否松动，确保连接线插头与屏幕接口紧密连接。
3. 如果问题依旧，可能是仪器显示屏或相关电路故障，建议联系维修人员进行检修和修理。
参考资料- 环境监测仪器使用手册- 环境监测仪器维修手册以上记录了环境监测仪器在使用过程中可能出现的故障以及相应的处理方法。
通过及时处理故障，我们可以更好地保障仪器的正常运行，提高环境监测工作的准确性和有效性。
常见仪器故障排除措施有
常见仪器故障排除措施有常见仪器故障排除措施。
仪器在使用过程中难免会出现各种故障，这些故障可能会影响仪器的准确性和稳定性，甚至会导致仪器无法正常工作。
因此，及时排除仪器故障是保证仪器正常运行的重要工作之一。
本文将介绍一些常见仪器故障的排除措施，希望可以帮助大家更好地解决仪器故障问题。
一、仪器无法启动。
1.检查电源插座和电源线是否正常连接，确保电源供应正常。
2.检查仪器的开关是否处于关闭状态，如果是，尝试重新打开仪器。
3.检查仪器的保险丝是否烧坏，如有烧坏，更换新的保险丝。
4.检查仪器的内部线路是否短路或接触不良，如有问题，及时修复。
二、仪器显示异常。
1.检查仪器的显示屏是否受到外界干扰，如有，将其移开。
2.检查仪器的显示屏是否有损坏或老化，如有，更换新的显示屏。
3.检查仪器的连接线路是否接触不良，如有问题，重新连接线路。
4.检查仪器的控制板是否出现故障，如有，及时修复或更换。
三、仪器测量不准确。
1.检查仪器的传感器是否受到污染或损坏，如有，清洁或更换传感器。
2.检查仪器的校准是否准确，如有问题，进行重新校准。
3.检查仪器的测量环境是否稳定，如有干扰因素，及时排除。
4.检查仪器的测量方法是否正确，如有错误，进行调整。
四、仪器出现噪音。
1.检查仪器的机械部件是否松动或磨损，如有，进行紧固或更换。
2.检查仪器的电源线路是否受到干扰，如有，进行隔离或更换电源线路。
3.检查仪器的散热系统是否正常工作，如有问题，进行清洁或维修。
4.检查仪器的外壳是否存在共振现象，如有，进行隔离或改善外壳结构。
五、仪器无法通讯。
1.检查仪器的通讯接口是否正常连接，如有问题，重新连接接口。
2.检查仪器的通讯线路是否受到干扰，如有，进行隔离或更换通讯线路。
3.检查仪器的通讯协议是否设置正确，如有错误，进行调整。
4.检查仪器的通讯软件是否存在故障，如有，进行重新安装或修复。
六、仪器发生漏电。
1.检查仪器的外壳是否存在损坏或漏电现象，如有，进行绝缘处理或更换外壳。
(论文)粒度仪原理及常见故障排除
浅谈粒度分析仪原理及常见故障排除概述粒度分析仪是我第二氧化铝厂磨浮车间用于实时测量每个系列一级、二级分级机矿流的浓度和细度的仪器。
粒度分析仪的作用是将其测量的矿流的浓度和细度在计算机上实时显示，供操作员根据矿浆的成分来随时往磨机中增加水或增加下料量。
其作用最大化就是根据实时测量出来的浓细度数据，将磨机加水的变频电机和下料的皮带制作成PID自动调节，这样就可以将磨浮的矿浆固含配比达到最佳和最稳定。
工艺流程粒度分析仪在磨浮车间的工作流程是这样的，一级分级机下来的矿浆，打到原矿槽，在一级分级机与原矿槽之间的管道上焊接一个分支，该分支的矿浆直流入粒度仪，在粒度仪上表示为1#矿流。
二级分级机下来的矿浆，打到溢流槽，在二级分级机与溢流槽之间的官道上焊接一个分支，该分支的矿流直流入粒度仪，在粒度仪上表示为2#矿流。
粒度仪每间隔一分钟进行一次浓细度测量，每间隔一分钟运行一次自动冲洗系统。
这样就可以保证每次的测量样本不会有上一次样本的残留，并且保证了整个流程不会堵塞。
工作原理粒度分析仪的工作原理是这样的。
粒度分析仪一共可以测量三个管道的矿流，我们磨浮车间只用两个，分别为一级分级机和二级分级机。
开机后，粒度仪会进行系统的自检测和零点检测等动作，以检查粒度仪是否处于正常状态。
正常后，就会按照事先设定好的管道随即进行抽样测量。
如果测量的是1#矿流，则粒度仪就会取1#管道的矿流，矿流流入取样仓，取样舱内有一个U型液位计，当液位淹没住该液位计时，就会停止往取样仓内打料。
取样仓内的矿浆直接流入螺旋称重计，该称重计的工作原理是，在改螺旋称重计空管（为了精确，务必用对螺旋称重计进行风吹，烘干）的时候，在系统内记录下来空管时候的重量，再将螺旋称重计的出料口堵死，将其充满清水，务必保证管内完全充满，再将此时测量出来的数据输入系统，则系统就会准确的显示出清水的浓度为1000g/L，如果矿浆流入螺旋称重计的时候，该数据必定会大于1000，系统就会自动计算浓度为多少，并且显示在显示屏上。
颗粒物监测仪日常维护的注意事项
颗粒物监测仪日常维护的注意事项
颗粒物是大气监测的一个主要部分，下面介绍一下在日常进行的维护工作中，对于颗粒物监测仪需要注意的一些事项。
颗粒物监测仪，就RP1400而言，日常维护中一般需要注意的参数有负载率、主流量和辅流量。
当负载率大于90%时，必须更换TEOM滤膜，一般情况下我们在不到90%的时候就更换膜片。
在日常维护中会遇到一些问题：
1、PM10负值出现的太多，则有可能气水分离器中产生了积水，需要清理并更换滤芯，同时检查大旁路过滤器是否也有水汽凝结并及时更换。
2、辅流流量低，检查大旁路过滤器和气水分离器滤芯是否需要更换、泵是否正常工作，管路是否漏气或堵塞，同时检查清理辅流口。
3、更换TEOM滤膜后，噪声值降不下来以及频率不稳，则可能是膜片没有安装好，需要重新安装。
4、在污染严重的时候，比如沙尘暴天气，TEOM滤膜会脏得很快，需要及时地更换，同时注意大旁路过滤器和气水分离器滤芯是否需要更换。
5、跳闸或停电后再来点时仪器不启动，这种情况下仪器的电源保险丝烧坏了，需要更换。
TEOM系列监测仪PM值偶尔出现负值属于正常现象，当阴雨等湿度大的天气，出现的负值会多一些。
另外，对于TEOM系列的新仪器1405D（双通道PM2.5&PM10）和1405（PM1），这两种仪器的TEOM滤膜使用的寿命比RP1400要低，更换的频率要高，注意及时更换，在清洗切割头时，同时要清洗1405D 的虚拟冲击器和1405的PM1切割头。
北京赛克玛环保仪器有限公司。
TEOM1405F
中图分 类号 Ｓ １ ８ １ ． ３ 文献标 识码 Ａ 文章编 号 ０ ５ １ ７— ６ ６ １ １ （ ２ ０ １ ５ ） ２ ０— ２ ３ ６— ０ ２
Ｍｅ ｔ ｈ ｏ ｄ ｔ ｏ Ｃａ ｌ ｉ ｂｒ ａ ｔ ｅ ＰＭ ， ＴＥＯＭ １ ４ ０ ５ Ｆ Ｔｙ ｐｅ Ｐａ ｒ ｔ ｉ ｃ ｌ ｅ Ａｎａ ｌ ｙ ｚ ｅ ｒ
２ ０ １ ２ 年我 国实施《 环境 空气 质量 标 准》 （ Ｇ Ｂ ３ ０ ９ ５ － ２ ０ １ ２ ） ， 明确要求 到 ２ ０ １ ６ 年 全 国 环境 空 气 自动 监 测 网络 增 加 Ｐ Ｍ ： 监测 ， 并 向公众发 布 Ｐ Ｍ 监测 评价 数据 。根据计 量 法要 求 ， 用 于 向社 会 发 布 监 测 数 据 的工 作 计 量 器 具 要 实 行 强 制 检 定… 。 目前 ， 不少地 方 的检 定部 门都不 能 对 Ｐ Ｍ： 分 析 仪进
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TEOM1405型颗粒物监测仪常见故障分析及解决方案
摘要近年来，TEOM1405型颗粒物监测仪在环境空气自动监测领域得到了广泛的应用，本文针对TEOM 1405型颗粒物监测仪使用过程中发现的常见故障现象，进行了故障诊断和原因分析，提出了相应解决方案，以期对环境空气自动监测技术的发展和普及提供借鉴。
关键词TEOM1405颗粒物监测仪；常见故障；检查方法；解决方案
TEOM1405型颗粒物监测仪是用来实时测量颗粒物质量浓度的设备，是目前微振荡天平测量方法的主流产品，在我国环境空气自动监测领域得到了广泛的应用，其工作原理是基于质量的第二种基本特征即惯性特征，锥形元件在自然频率下振动，振荡频率是由该器件的物理特性、参振滤膜和沉积在膜上的颗粒物质量决定，将室外空气（加热后）抽入以恒定速度通过一张滤膜，通过质量传感器测定频率的变化，即可测量一段时间内膜的粒子质量增加情况，通过仪器计算即可得到颗粒物质量浓度[1]。
TEOM1405型颗粒物监测仪的集成化程度较高，受温度、湿度、供电稳定性等运行条件的影响较大，某些故障发生率较高，影响了监测的连续性和数据的准确性。
本文总结了TEOM1405型颗粒物监测仪的一些常见故障，详细分析了故障的产生原因，提出了解决方案，以期推动环境空气自动监测技术的发展和普及。
1 显示屏故障
1.1 开机，屏幕不显示
检查内部接口板（INTERFACE BOARD）上触摸屏电源是否正常，不正常则检查更换相应电源板。
1.2 开机后卡在DOS界面，无法继续加载程序
关机，拔掉电源线，打开显示屏面板，从接口板上取下CF存储卡，用EASYIMAGEWIN软件重新写入程序后重新启动；若CF卡写入频繁报错，则更换新卡，重新写入。
值得注意的是，重新写入后需输入原来仪器的序列号与K0值。
1.3 开机后触摸屏不可用
检查方法：检查触摸屏驱动小板是否正常，触摸屏是否正常。
解决方案：若仪器运行一段时间，触摸屏才不可用，则进入主界面后迅速进行一次触摸屏校准；若开机后一直不可用，检查仪器版本号，如果是低版本，则进行程序升级；仍然无法解决，则使用EPORT或EASYIMAGEWIN软件重新加
载程序。
2 流量报警
TEOM1405型颗粒物监测仪通过一个等速分流器将样品气分为主路、旁路两部分[2-3]。
2.1 主路旁路流量同时报警
2.1.1 抽气泵抽力不足
检查仪器主屏幕上采样时的真空度，若真空度较高，则可能是抽气泵磨损造成抽力不足，流量报警，更换或者维修抽气泵问题就可以解决。
2.1.2 抽气泵到流量传感器间气路有泄漏。
检查气泵上方3/8管接口是否严实；仪器后面板抽气泵接口接触是否严实；内部控制阀接口是否严实。
2.1.3 流量控制板故障
点击流量控制板上的复位按钮，进行复位，若不正常则需要更换。
2.1.4 管路堵塞
检查主路旁路过滤器、旁路汽水分离器是否堵塞，若堵塞则需要更换滤芯。
2.1.5 流量传感器坏
检查传感器接口部分，红黑线间是否有10V电压，白黑线间是否有信号电压，无信号电压或异常低，则需要更换流量传感器。
2.2 只有主流量报警
2.2.1 滤膜负载率>90%，主流量低
解决方案：更换滤膜。
2.2.2 滤膜负载率<90%，主流量低
检查主路上的过滤器是否有必要更换；清洗进气口与流量控制器，将流量板复位。
2.2.3 主流量高报警
将流量控制板复位，若不能解决故障，则进行一次完整的流量校准。
2.2.4 流量传感器故障
若清洗流量控制器仍无法排除故障，则进行更换。
2.3 只有旁路流量报警
2.3.1 管路堵塞
检查旁路汽水分离器、过滤器是否堵塞，及时更换滤芯；检查流量控制阀工作时是否打开，是否堵塞，及时清理或更换。
2.3.2 旁路流量高报警
进行流量复位。
2.2.3 流量传感器故障
若清洗流量控制器仍无法排除故障，则进行更换。
3 温度报警
3.1 多个温度报警
出现多个温度报警大多为系统程序故障，重新写入程序，进行一次模拟输出校准；若不能解决故障，则检查仪器顶盖上方的电源模块上的保险丝是否熔断，若无熔断，则更换新的温度控制板。
3.2 空气温度/箱体温度/杯罩温度单个报警
3.2.1 温控板烧毁
打开振荡器部分面板，若有烧焦气味，多为振荡器后方温控板烧毁，松动仪器上方固定螺丝，断开振荡器支架与主路采样管，旋转振荡器部分，直至可以看到振荡器后方温控板，检查温控板是否有水渍，烧毁是否严重，轻微者可以手动焊接；烧毁严重者，建议更换以免造成更大的损失。
3.2.2 电热调节器保险丝熔断
在仪器顶盖上方有温控板上加热器的保险丝，AIR-F203，CASE-F202，CAP-201，保险丝熔断则电热调节器停止加热。
3.2.3 测温热敏电阻坏
AIR CASE CAP分别有测温电阻，检查测温电阻阻值可以判断测温电阻是否正常。
阻值零，可能电阻短路；阻值无穷大，可能电阻线磨损断裂，修复或更换新热敏电阻。
3.2.4 电热调节器故障。
