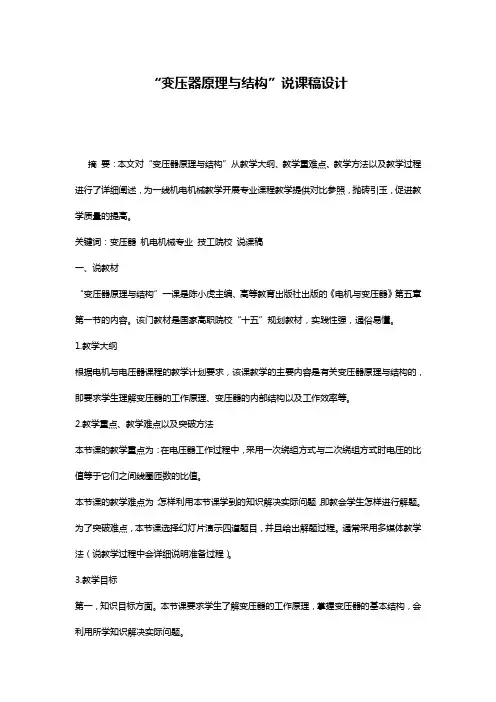

“变压器原理与结构”说课稿设计

“变压器原理与结构”说课稿设计摘要：本文对“变压器原理与结构”从教学大纲、教学重难点、教学方法以及教学过程进行了详细阐述，为一线机电机械教学开展专业课程教学提供对比参照，抛砖引玉，促进教学质量的提高。

关键词：变压器机电机械专业技工院校说课稿一、说教材“变压器原理与结构”一课是陈小虎主编、高等教育出版社出版的《电机与变压器》第五章第一节的内容。

该门教材是国家高职院校“十五”规划教材，实践性强，通俗易懂。

1.教学大纲根据电机与电压器课程的教学计划要求，该课教学的主要内容是有关变压器原理与结构的，即要求学生理解变压器的工作原理、变压器的内部结构以及工作效率等。

2.教学重点、教学难点以及突破方法本节课的教学重点为：在电压器工作过程中，采用一次绕组方式与二次绕组方式时电压的比值等于它们之间线圈匝数的比值。

本节课的教学难点为：怎样利用本节课学到的知识解决实际问题，即教会学生怎样进行解题。

为了突破难点，本节课选择幻灯片演示四道题目，并且给出解题过程。

通常采用多媒体教学法（说教学过程中会详细说明准备过程）。

3.教学目标第一，知识目标方面。

本节课要求学生了解变压器的工作原理，掌握变压器的基本结构，会利用所学知识解决实际问题。

第二，素质目标方面。

本节课着重于培养学生的独立自主能力，促进学生分析问题和解决问题能力的提高。

第三，情感目标方面。

本节课着重于提升学生学习的积极性、师生关系的和谐性以及促进学生课后自习习惯的养成等。

二、说教法和学法1.学情分析笔者传授该课程的对象是技工院校机电机械专业大二的学生。

这些学生已经具备一定的电工和电子基础知识，为该课程的学习奠定了坚实的基础。

但是由于技工院校学生基础比较差，学习主动性比较低，他们不喜欢抽象式教条，喜欢直观形象的教学模式。

2.教法本节课应该始终贯彻以学生为主、教师为辅的原则，让学生主动学练，激发学生学习兴趣，从而提高教学效果。

为此本课可以采用的教法主要有：使用案例教学法，使学生更加明白变压器的工作原理；使用实物教学法，使学生能够掌握变压器的内部结构；使用多媒体教学法，向学生演示题目以及解题过程，提高学生利用所学知识解决实际问题的能力，并且能够节省时间，提高教学效果和教学质量。

变压器说课稿教案

教学过程教学内容和教师活动学生活动活动目标魔术演示用手机充电器点亮小灯泡，问1：小灯泡为什么会发光问2：生活中还有哪些涉及到变压器多媒体展示：各种变压器学生观察，思考原因举例实验演示，激发学习兴趣，对变压器作用有初步认识体验总结可拆变压器学生对面前的变压器进行拆装提高学生参与意识和分析总结能力教学目标一、知识目标1．了解变压器的构造及其工作原理；2．掌握理想变压器的原、副线圈中电压、电流与匝数的关系，并能应用它分析解决基本问题。

二、能力目标1．通过探究变压器线圈两端的电压与匝数的关系实验，培养学生物理观察能力和正确读数的习惯，并学会处理数据并提高概括能力。

2．从理想变压器概念引入使学生了解物理模型建立的基础和建立的意义。

三、情感目标1．通过原副线圈的匝数与线圈电压关系中体会物理学中的和谐、统一美。

2．让学生充分体会能量守恒定律的普遍性及辩证统一思想。

教学重点变压器的工作原理和规律。

教学难点理解副线圈两端电压是与原线圈频率相同的交变电流，推导变压器原、副线圈电流与匝数的关系教学媒体可拆变压器、变压器12组，4个学生电源、数字多用电表2个，导线若干，自制教具2套总结分析实验数据时，得到变压比公式：)1(2121nnUU=理论分析：由（1）知：升压变压器n2＞n1；降压变压器n2＜n1；各组分析数据，并得出结论)1(2121nnUU=培养学生处理实验数据、分析问题的能力。

设疑如何从理论上推出电流与匝数关系？结论：变压器工作时，原、副线圈中的电流强度与匝数成反比。

思考、分析几个学生上黑板推导。

2211UIUI=，121221:::nnUUII==创设问题，激发学生求知欲望，培养思维、推理能力思考与讨论如图，理想变压器原线圈电压U1保持不变，副线圈上接有灯泡L1和滑动变阻器R，原线圈接有一理想电流表．当滑动变阻器滑片向右滑动时，试讨论以下问题：（1）副线圈两端MN的输出电压怎么变？向左滑动呢？（2）通过灯泡L1的电流怎么变？原线圈中的电流怎么变？（3）副线圈的输出功率怎么变学生分组讨论，分析电压、电流、功率的制约关系分析讨论，思维升华，培养学生合作探究的能力例题例题1．一台理想变压器的原、副线圈匝数比为4∶1,若原线圈加上u=1414sin100πt （V）的交流电,则用交流电压表测得副线圈两端的电压是( )A、250 VB、353.5 VC、499.8 VD、200 V学生先分组讨论再请同学上黑板展示。

变压器说课稿教案

变压器教学目标：知识和技能：知道变压器的构造，理解理想变压器的原、副线圈中电压、电流与匝数的关系，能应用它分析、解决基本问题。

过程与方法：探究变压器的结构，变压原理，原副线圈的电流与匝数的关系。

重点：变压器的工作原理和工作规律难点：理解副线圈两端电压是与原线圈频率相同的交变电流，推导变压器原、副线圈电流与匝数的关系新课教学1．变压器的构造原线圈：跟电源相连，用绝缘线绕成的副线圈：跟负载相连，用绝缘线绕成的闭合铁芯是由涂有绝缘漆的硅钢薄片叠合而成。

强调：线圈必须绕在铁芯上。

2．变压器的工作原理［演示实验］当原线圈接入交变电压时，副线圈两端拉入交变电压表会有读数，若原线圈不接电源，副线圈接入的交流电压表没有读数。

提问1：原、副线圈并没有直接连接，为什么副线圈两端的电压表会有读数？答：是铁芯使原、副线圈发生了联系，原线圈中接入了交变电流，则副线圈中就有交变电流产生。

分析问题：（1）套在变压器铁芯上的两只线圈起什么作用？强调：①原、副线圈之间是通过交变磁场相互联系的（2）根据刚才分析，原、副线圈即使不套在闭合铁芯上，它们之间仍然存在电磁感应关系，那么为什么说铁芯是变压器的必要组成部分？［演示实验］将一只灯泡串接的变压器副线圈两端，调节变压器，使灯泡正常发光，然后拆去变压器铁芯的一边，使铁芯不闭合。

立刻可看到灯泡变得很暗。

说明：没有铁芯但靠得很近的原、副线圈的确存在互感关系，但它传输电能的效率太差，因为大部分磁感线都流失在线圈外，漏失的磁感线不会在原、副线圈之间起传输电能作用。

而铁芯由于被磁化，绝大部分磁感线集中在铁芯上，大大增强了变压器传输电能的效率。

小结：原、副线圈有共同的铁芯，穿过它们的磁通量和磁通量的变化时刻都相同，由于原、副线圈中有交变电流而发生了互感现象，使电能可以通过磁场从原线圈到达副线圈。

（3）原、副线圈之间的电压关系提问2：感应电动势的大小与什么有关？（①磁通量变化率②线圈匝数）由于原、副线圈中的电流共同产生的磁通量相同，因而这两个线圈的每匝产生的感应电动势相等。

变压器教案说课稿

变压器素质教育目标知识教学点1．了解变压器的构造及工作原理。

2．掌握理想变压器的电压、电流与匝数间关系。

3．掌握理想变压器工作规律并能运用解决实际问题。

能力训练点1．通过观察演示实验，培养学生物理观察能力和正确读数的习惯。

2．从变压器工作规律得出过程中培养学生处理实验数据及总结概括能力。

3．从理想变压器概念引入使学生了解物理模型建立的基础和建立的意义。

德育渗透点1．通过原副线圈的匝数与绕线线径关系中体会物理学中的和谐、统一美。

2．让学生充分体会能量守恒定律的普遍性及辩证统一思想。

3．培养学生尊重事实，实事求是的科学精神和科学态度。

重点、难点、疑点及解决办法重点变压器工作原理及工作规律。

难点(1)理解副线圈两端的电压为交变电压。

(2)推导变压器原副线圈电流与匝数关系。

(3)掌握公式中各物理量所表示对象的含义。

疑点变压器铁心是否带电即如何将电能从原线圈传输出到副线圈。

解决办法(1)通过演示实验来研究变压器工作规律使学生能在实验基础上建立规律。

(2)通过理想化模型建立及理论推导得出通过原副线圈电流与匝数间的关系。

(3)通过运用变压器工作规律的公式来解题使学生从实践中理解公式各物理量的含义。

三、课时安排3课时学生活动设计1．通过参与演示实验观察、数据处理、得出结论的全过程，使学生获得新知识。

2．通过提问引发学生思考，并应用学到的知识来解决实际问题。

4．通过练习掌握公式的应用及理解公式各物理量的含义。

六、教学过程(一)明确目标通过实验得出变压器工作规律并能运用解决实际问题。

(二)整体感知这节内容承上启下，它是电磁感应知识与交变电流概念的综合应用，体现出了交变电流的优点，为电能输送奠定了基础。

(三)重点、难点的学习与目标完成过程1．引入新课幻灯打出一组数据从以上表格可看到各类用电器额定工作电压往往不同，可我们国家民用统一供电均为220V，那这些元件是如何正常工作的呢？出示已拆录音机，指出变压器。

这就靠我们这节将要学习的变压器来实现升压、降压，从而使我们各类用电器在供电电压220V以下都能正常工作。

变压器教案说课稿

变压器设计思想一、教学目标知识技能1. 知道变压器的构造。

2. 理解变压器的工作原理。

3. 理解变压器的变压比、变流比，并能解决有关变压器的基本问题。

4. 了解常见的几种变压器。

过程方法通过让学生自己动手可拆变压器，激发学生对科学的兴趣和热情，使他们了解变压器在生活中的应用。

情感态度与价值观1．在自主实验和逐步探究的学习过程中，培养细心观察、勤于思考和相互交流的学习习惯和合作精神。

2．培养学生实事求是的科学态度。

二、教学重点变压器工作原理三、教学难点变压器是如何将原线圈的电能传输给副线圈的四、教学过程1．创设问题情境，引入新课题师：请同学们思考，若将额定电压为6Ｖ的小灯泡直接接到照明电源上，会出现什么现象？生：因为电源电压（220Ｖ）远大于小灯泡的额定电压（6Ｖ），小灯泡会立即烧毁．师：现在只有照明电源，根据以前所学的电路知识，你有办法使小灯泡正常工作吗？生：可以，拿一个适当阻值的电阻与小灯泡串联，接入照明电路中．师：那么，你认为用这一办法时电源电能的利用率怎样？生：因为分压，电阻上的电压较大，消耗较大的电功率，所以这时电源电能的利用率并不高．师：能否设计一种办法或装置，使电源损失较小的电能而又能使小灯泡正常工作呢？事实上，上述矛盾在现实中普遍存在．在日常生活、生产中使用的各种用电设备，需要的电压不是都一样的．在由统一的电源供电的情况下，为适应这些不同的电压需要，就要有一种能改变电压的电气设备——变压器，那么它是怎样实现改变电压的目的呢？今天我们就来研究这一课题．2．变压器的构成拆开可拆变压器的各组成部分，让学生观察并回答其基本组成．用投影显示出单相变压器的结构示意图及电路图符号与交流电源连接的线圈叫原线圈，也叫初级线圈，匝数1n ；与负载相连接的线圈叫副线圈，也叫次级线圈，匝数2n 。

1U 为输入电压，2U 为输出电压3．探究变压器工作原理把两个没有导线相连的线圈套在同一个闭合铁芯上，一个线圈连接到交流电源的两端，另一个线圈连接到小灯泡上，连通电路，发现小灯泡会亮。

变压器教学设计说课稿教案

变压器教学目标一、知识目标1．了解变压器的构造及其工作原理；2．掌握理想变压器的原、副线圈中电压、电流与匝数的关系，并能应用它分析解决基本问题。

二、能力目标1．通过探究变压器线圈两端的电压与匝数的关系实验，培养学生的实验能力，提高概括能力。

2．从理想变压器概念引入使学生了解物理模型建立的基础和意义。

三、情感目标让学生充分体会能量守恒定律的普遍性及辩证统一思想。

教学过程引入课题师：生活中各种用电设备所需的电压并不相同，电灯、洗衣机等家用电器需要220V的电压，而电视机显像管却需要10kV以上的高电压。

同学们都知道家里电源都是交流220V，那么电视内部是怎么实现电压升高的呢？为了解决这个问题老师献给大家变个魔术，老师直接把小灯泡接在一段导线上就能让其发光。

师：下面请同学们想一想小灯泡并没有直接连在电源上，那么供小灯泡发光的电压是怎么产生的呢？生：可以利用电磁感应，让线圈处于变化的磁场中，那么小灯泡就会发光。

师：变化的磁场谁来提供呢？生：变化的电流师：非常好。

下面请这位同学画一下电路图。

师：展示自己实验的装置，给大家。

师：生活中类似于这样的装置很多，这类装置就是我们通常所说的变压器。

变压器的构造：一个闭合的铁芯上绕A、B两组线圈。

线圈A与交流电源相连，线圈B接线灯泡。

当线圈A的电路断开或闭合的瞬间，小灯泡就会发光。

板书：变压器（一）变压器构造及原理师：变压器由哪几部分组成？它又是怎样工作的？教师在黑板上画单相变压器示意图及其在电路图中的符号（见图1），要求学生搞清图中所用字母和符号的意义。

板书：闭合铁心原线圈（初级线圈，一次线圈）n1匝副线圈（次级线圈，二次线圈）n2匝U1：输入电压U2：输出电压师：变压器的工作原理又是什么？当变压器的原线圈接上交变电源后，副线圈两端为什么会用电压而使小灯泡发光呢？请解释产生这一现象的原因和过程？师：（提示）两个线圈之间有没有导线相连？靠什么联系的？生：当原线圈接交变电源后，在闭合的铁芯内产生了变化的磁通量，它通过副线圈并使副线圈两端产生感应电动势。

变压器说课稿教案教学设计

变压器一、教学目标1．了解变压器的构造及理解变压器的工作原理2．探究变压器的匝数与线圈两端的电压的关系并能用它解决基本问题3．明白理想变压器是忽略了变压器的能量损失，它的输出功率等于输入功率4．从探究“匝数与电压关系”全过程指导学生学习物理的思想与方法二、教学重点1．探究变压器的匝数与线圈两端的电压的关系并能用它解决基本问题2．从电磁感应的角度和能量的转化与守恒的角度深刻理解变压器的工作原理三、教学难点1．“探究变压器的匝数与线圈两端的电压的关系”实验。

2．从能量的转化与守恒的角度理解变压器的工作原理四、教具、学具准备学生电源、可拆变压器、实物投影仪、多用电表、小灯泡、单刀双掷开关五、过程与方法观察现象—进行猜想—设计实验—进行分析—得出结论—指导实践（认识变压器在现实生活中的应用，感受它的价值六、教学过程（一）预习指导1．复习相关内容（1）电磁感应现象产生的条件及种类（2）法拉第电磁感应定律及其表达式（3）探究实验的指导思想及基本步骤（4）交流电的特点（5）涡流的特点及利与弊2．预习需要解决的问题（1）变压器的构造（2）变压器的工作原理（3）本节课实验的目的是什麽？需要哪些器材？需要记录哪些数据？为此需要设计什麽样的表格？过程中需要注意什麽事项？（二）创设意境，激发兴趣学生观察：直流电路中S闭和后灯泡L的亮暗学生思考：把两个没有用导线相连的线圈套在同一个闭合铁芯,一个线圈连到交流电源上, 另一个线圈与灯泡构成闭合回路。

猜想:接通交流电源开关S,灯泡L回发光吗?(鼓励学生敢于说出自己的想法)教师演示:实验是检验真理的标准,回逆前面的猜想,教师演示,验证猜想。

教师提问:你的猜想是正确的,能说出你的依据吗?教师点拨:闭合S,由于电流的大小、方向在不断变化，在铁芯中激发的磁场也不断变化，这个变化的磁场也通过与灯泡L相连线圈，产生感应电动势，所以两线圈之间没有导线相连，灯泡中也有电流通过，从而发光。

学生猜想：那么产生感应电动势的线圈两端电压与线圈匝数有什么关系？(猜想需要在知道一些知识的基础上进行。

变压器说课稿教案教学设计

变压器【知识与技能】1．知道变压器的构造，了解变压器的工作原理。

2．理解理想变压器原、副线圈中电压与匝数的关系，能应用它分析解决有关问题。

【过程与方法】在探究变压比和匝数比的关系中培养学生运用物理理想化模型分析问题、解决问题的能力。

【情感态度与价值观】1．使学生体会到能量守恒定律是普遍适用的。

2．培养学生实事求是的科学态度。

【教学重难点】1．探究变压比和匝数比的关系。

2．变压器工作原理和工作规律。

【教学过程】★重难点一、理想变压器及其工作原理★把两个没有导线相连的线圈套在同一个闭合铁芯上，一个线圈连接到交流电源的两端，另一个线圈连接到小灯泡上(如图所示)，连接电路，接通电源，小灯泡能发光．请根据以上现象回答下列问题：(1)两个线圈并没有连接，小灯泡为什么会发光？(2)小灯泡两端的电压与学生电源的输出电压相等吗？提示：(1)当左边线圈加上交流电压时，左边线圈中就有交变电流，它在铁芯中产生周期性变化的磁通量，根据法拉第电磁感应定律知，在左、右线圈中都要产生感应电动势，右线圈作为电源给小灯泡供电，小灯泡就会发光．(2)左右线圈中每一圈上磁通量的变化率ΔΦΔt 都相同，若左边匝数为n 1，则E 1＝n 1ΔΦΔt；若右边匝数为n 2，则E 2＝n 2ΔΦΔt ，故有E 1E 2＝n 1n 2；若忽略左边线圈的电阻，则有E 1＝E 电源，这样看来只要n 1≠n 2，小灯泡两端的电压与学生电源的输出电压就不相等．【总结提升】1．电压关系．原线圈中U 1＝E 1＝n 1ΔΦΔt ，副线圈中U 2＝E 2＝n 2ΔΦΔt ，因而电压关系满足：U 1U 2＝n 1n 2. (1)若n 1<n 2，则U 1<U 2，就是升压变压器；(2)当n 1>n 2，则U 1>U 2，就是降压变压器．当有几组副线圈时，则有：U 1n 1＝U 2n 2＝U 3n 3…. 2．功率关系．由于理想变压器没有各种能量损失，所以变压器输出功率等于输入功率，即：P 2＝P 1.3．电流关系．根据P ＝UI ，由功率关系得： U 2I 2＝U 1I 1，所以I 1I 2＝U 2U 1，再由U 1U 2＝n 1n 2得，电流关系为：【特别提醒】(1)U 1U 2＝n 1n 2，无论副线圈一端是空载或有负载，都是适用的． (2)输出电压U 2由输入电压U 1和原、副线圈的匝数比共同决定．由U 1U 2＝n 1n 2得U 1n 1＝U 2n 2＝ΔΦΔt . (3)若变压器有两个副线圈，则有U 1n 1＝U 2n 2＝U 3n 3＝ΔΦΔt .所以有U 1U 2＝n 1n 2，U 1U 3＝n 1n 3或U 2U 3＝n 2n 3. (4)据U 1U 2＝n 1n 2知，当n 2>n 1时，U 2>U 1这种变压器称为升压变压器；当n 2<n 1时，U 2<U 1，这种变压器称为降压变压器．【典型例题】如图所示，理想变压器原线圈与一10 V 的交流电源相连，副线圈并联两个小灯泡a 和b 。
