变频器常见谐波问题以及解决方法变频器常见谐波问题以及解决方法在现代化港口、矿井、运输港的建设中，变频软启动渐渐替代机械软启动，如常规液力耦合器，CST液力软启动，成为市场主流，其主要原因为可控性高，精度强。
变频器在使用过程中也会相应的出现自己的问题，重点介绍下在现场安装中变频器谐波问题以及处理办法。
就矿井使用的变频器而言，非下运皮带大都使用二象限的，因不需要对电网进行电能反馈，下运皮带在运行以后对电网进行电能反馈，既逆向输送电力，而非使用电力，四象限变频器就是除了正反转外还能控制，实现能量反馈回电网的变频器。
2象限指的就是普通的控制速度的变频器。
内部除了控制方式不同外，硬件方面主要就是4个象限变频器整流和逆变电路都使用可双向导通的半导体元件，一般是IGBT。
而2象限的整流部分一般是晶闸管或二极管。
而就谐波问题而言，问题重点出现在四象限变频器，因产生的奇数次谐波较强，且干扰问题严重，频器正常工作中，由于变频器高次谐波的影响引发控制电路发生串联谐振，造成系统电源故障，就功率等级而言，75KW以上四象限变频器因考虑进行谐波治理，而二象限变频功率在100KW以下可以进行常规处理即可。
在变频器使用过程中，经常出现误指示、乱码等情况;变频器停止工作时系统完全恢复正常。
很明显这是由于变频器高次谐波分量对电源的干扰造成的，通常，对此最为行之有效的办法就是对控制电路的供电电源加装电源滤波器。
在加装市售的通用电源滤波器后，系统恢复了正常，但是随之又有新的问题出现了，控制电路中的熔断器频繁熔断。
停电后对电路进行检查，经现场详细观察发现，在系统逐渐升速过程中，变频器运行输出在某个频段之间时频繁发生短路故障。
而且，将变频器的负载(电动机)断开后，该故障现象仍频繁出现，在去掉电源滤波器后该故障消失。
因此，首先对该滤波器进行了检查，拆开后发现滤波器采用的是常见的π型滤波。
检查发现电源滤波器本身没有任何故障，进一步分析变频器的工作原理可知，在交-直-交型变频器中，电网通过三相整流桥给变频器供电，供电电流利用傅立叶级数可以分解为包含基波和6K±1次谐波(K=1，2，3…)分量等一系列谐波分量，谐波含量随进线电抗和和直流滤波电抗的电感量增加而减少。

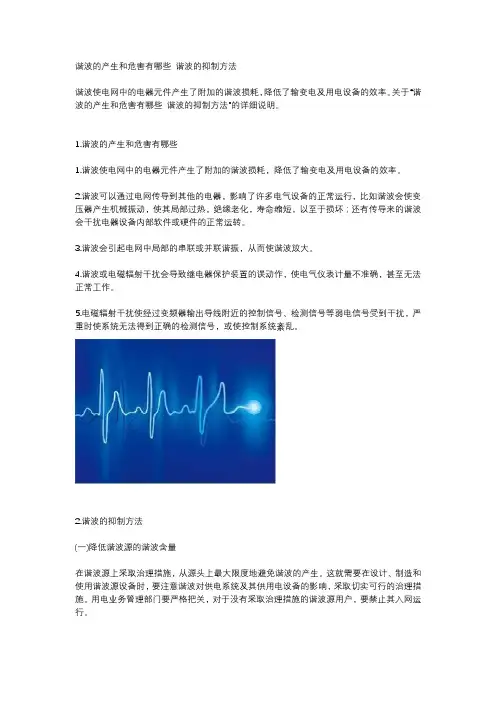

谐波的产生和危害有哪些 谐波的抑制方法
谐波的产生和危害有哪些谐波的抑制方法谐波使电网中的电器元件产生了附加的谐波损耗，降低了输变电及用电设备的效率。
关于“谐波的产生和危害有哪些谐波的抑制方法”的详细说明。
1.谐波的产生和危害有哪些1.谐波使电网中的电器元件产生了附加的谐波损耗，降低了输变电及用电设备的效率。
2.谐波可以通过电网传导到其他的电器，影响了许多电气设备的正常运行，比如谐波会使变压器产生机械振动，使其局部过热，绝缘老化，寿命缩短，以至于损坏；还有传导来的谐波会干扰电器设备内部软件或硬件的正常运转。
3.谐波会引起电网中局部的串联或并联谐振，从而使谐波放大。
4.谐波或电磁辐射干扰会导致继电器保护装置的误动作，使电气仪表计量不准确，甚至无法正常工作。
5.电磁辐射干扰使经过变频器输出导线附近的控制信号、检测信号等弱电信号受到干扰，严重时使系统无法得到正确的检测信号，或使控制系统紊乱。
2.谐波的抑制方法(一)降低谐波源的谐波含量在谐波源上采取治理措施，从源头上最大限度地避免谐波的产生。
这就需要在设计、制造和使用谐波源设备时，要注意谐波对供电系统及其供用电设备的影响，采取切实可行的治理措施。
用电业务管理部门要严格把关，对于没有采取治理措施的谐波源用户，要禁止其入网运行。
(二)在谐波源处吸收谐波电流这种方法是对已有谐波进行有效抑制的方法，也是目前电力系统使用最为广泛地抑制谐波的方法。
其主要方法有以下几种：1.无源滤波器无源滤波器安装在电力电子设备的交流侧，由L、C、R元件构成谐振回路，当LC回路的谐振频率和某一高次谐波电流频率相同时，即可阻止该次谐波流入电网。
这种方法由于具有投资少、效率高、结构简单、运行可靠及维护方便等优点，是目前采用的抑制谐波及无功补偿的主要手段。
2.有源滤波器有源滤波器即利用可控的功率半导体器件向电网注入与原有谐波电流幅值相等、相位相反的电流，使电源的总谐波电流为零，达到实时补偿谐波电流的目的。
3.防止并联电容器组对谐波的放大在电网中并联电容器组起改善功率因数和调节电压的作用。

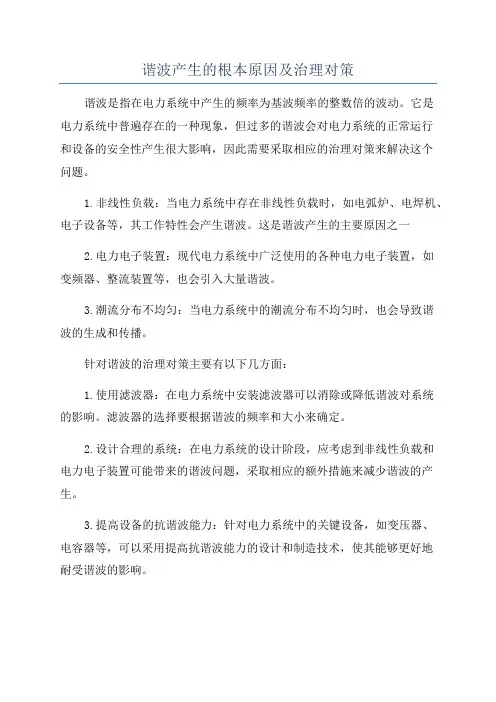

谐波产生的根本原因及治理对策
谐波产生的根本原因及治理对策谐波是指在电力系统中产生的频率为基波频率的整数倍的波动。
它是电力系统中普遍存在的一种现象，但过多的谐波会对电力系统的正常运行和设备的安全性产生很大影响，因此需要采取相应的治理对策来解决这个问题。
1.非线性负载：当电力系统中存在非线性负载时，如电弧炉、电焊机、电子设备等，其工作特性会产生谐波。
这是谐波产生的主要原因之一2.电力电子装置：现代电力系统中广泛使用的各种电力电子装置，如变频器、整流装置等，也会引入大量谐波。
3.潮流分布不均匀：当电力系统中的潮流分布不均匀时，也会导致谐波的生成和传播。
针对谐波的治理对策主要有以下几方面：1.使用滤波器：在电力系统中安装滤波器可以消除或降低谐波对系统的影响。
滤波器的选择要根据谐波的频率和大小来确定。
2.设计合理的系统：在电力系统的设计阶段，应考虑到非线性负载和电力电子装置可能带来的谐波问题，采取相应的额外措施来减少谐波的产生。
3.提高设备的抗谐波能力：针对电力系统中的关键设备，如变压器、电容器等，可以采用提高抗谐波能力的设计和制造技术，使其能够更好地耐受谐波的影响。
4.加强监测和控制：定期对电力系统进行谐波监测，及时发现和解决问题。
对于频繁发生谐波问题的系统，可以采用自动生成谐波的设备进行实时控制，以减小谐波的影响。
5.加强人员培训和管理：加强对电力系统人员的培训，提高其对谐波问题的认识和处理能力。
同时，建立健全的管理体系，制定相应的管理规范和操作程序，以确保谐波问题得到科学有效的控制。
总之，谐波问题存在于电力系统中，会对系统的正常运行和设备的安全性产生不利影响。
通过采取相应的治理对策，如使用滤波器、设计合理的系统、提高设备的抗谐波能力等，可以有效地解决谐波问题，确保电力系统的稳定和可靠运行。
同时，需要加强人员培训和管理，提高人员的谐波处理能力，确保谐波问题得到及时有效的解决。
变频器谐波产生与抑制论文
变频器谐波的产生与抑制【摘要】随着工业生产自动化技术的逐步提高，变频器使用范围的逐步加大，变频器高次谐波带来的电磁干扰和污染问题也越来越严重，变频器系统的谐波干扰和污染问题也越来越突出，尤其是在高精度仪表和微电子控制系统等应用中，谐波干扰问题尤为突出。
怎样处理好变频器系统的谐波污染对于变频器的进一步推广应用，特别是在对谐波污染要求高的场所尤为关键，本文针对变频器谐波干扰的防范与处理措施进行了研究。
【关键词】变频器;高次谐波;干扰;隔离1.变频器谐波产生机理在电源侧有整流回路的非线性设备，都将因其非线性而产生高次谐波。
变频器的主电路一般为交-直-交组成，外部输入的工频电源经晶闸管三相桥路整流成直流，经电容器滤波后逆变为频率可变的交流电。
在整流回路中，输入电流的波形为不规则的矩形波，波形按傅立叶级数分解为基波和高次谐波，谐波次数通常为6n±1。
如果电源侧电抗换流重叠!可以忽略，那么第”次高次谐波电流的有效值为基波电流的1/k。
2.高次谐波危害谐波问题由来已久，近年来这一问题由于两个因素的共同作用变得更加严重，这两个因素是：工业界为提高生产效率和可靠性而广泛使用变频器等电力电子装置，使得与晶闸管相关设备的使用迅猛增长，并伴随着谐波源的同步增加和放大；电力用户为改善功率因数而大量增加使用电容器组，并联电容器以谐振的方式加重了谐波的危害。
非线性负荷产生的谐波电流注入电网，使变压器低压侧谐波电压升高，低压侧负荷由于谐波干扰而影响正常工作，另一方面谐波电压又通过供电变压器传递到高压侧干扰其他用户。
在三相回路中，3的整数倍次谐波电流是零序电流，零序电流在中性线中是相互叠加的。
零序谐波电流主要是由三相四线制非线性设备产生的，使供电系统中的中性线电流很大。
当中性线上有较大的谐波电流时，中性导线的阻抗在谐波下能产生大的中性线电压降，此中性线电压降以共模干扰形式干扰计算机和各种微电子系统的正常工作，使控制设备和精密仪器工作不可靠，且故障率高。
变频器谐波干扰485通讯现象
变频器谐波干扰485通讯现象引言：随着电力系统的不断发展，变频器在工业控制系统中起着越来越重要的作用。
通过控制交流电机的转速，变频器可以大大提高系统的效率和精度。
然而，随之而来的问题是变频器发出的谐波信号对485通讯线路造成了干扰，导致通讯信号的失真和不稳定。
本文将对变频器谐波干扰485通讯现象进行深入探讨，并提出相应的解决方案。
一、变频器谐波干扰对485通讯的影响1.信号失真变频器发出的谐波信号会在485通讯线路中产生干扰，导致通讯信号的波形失真。
这种失真会使得接收端难以正确解析发送端发出的数据，从而影响整个通讯系统的稳定性和可靠性。
2.通讯中断谐波干扰会导致485通讯线路的信号严重受损，甚至在严重情况下造成通讯中断。
一旦通讯中断发生，工业控制系统将无法正常工作，严重影响生产效率和质量。
3.通讯距离受限变频器谐波干扰会缩短485通讯线路的传输距离，限制了通讯系统的覆盖范围。
这对于大型工业生产线或设备间的远距离通讯将会带来严重的问题。
二、变频器谐波干扰的原因1.变频器本身的设计问题部分变频器在设计上未考虑到谐波干扰对通讯线路的影响，没有采取有效的措施来减少谐波干扰的产生。
这导致了变频器在运行时产生大量的谐波信号，严重干扰了通讯线路。
2.通讯线路的抗干扰能力不足部分485通讯线路的抗干扰能力比较弱，无法有效抵御变频器发出的谐波信号，导致谐波干扰对通讯线路的影响更加明显。
三、解决方案1.优化变频器设计变频器制造商在设计变频器时应考虑到谐波干扰对通讯线路的影响，采取有效的措施来减少谐波信号的产生。
比如在变频器输出端安装滤波器，通过滤除谐波信号来减少对通讯线路的干扰。
2.加强通讯线路的抗干扰能力对485通讯线路进行改造，提高其抗干扰能力。
比如采用屏蔽线缆、安装干扰滤波器等措施，可以有效减少变频器谐波干扰对通讯线路的影响。
3.间隔设置在工业控制系统中，可以通过合理设置变频器和通讯设备之间的间隔距离，将变频器谐波干扰对通讯线路的影响降到最低。

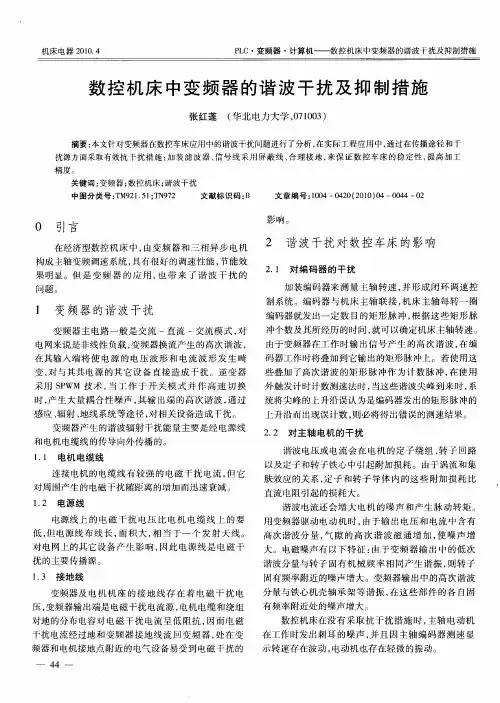

数控机床中变频器的谐波干扰及抑制措施
