综合管廊工程防水施工专项技术方案
综合管廊防水施工方案
综合管廊防水施工方案防水以钢筋混凝土结构自防水为主，辅以附加防水层加强防水，同时以施工缝、变形缝等接缝防水为重点。
混凝土施工应加强结构的抗裂、抗渗能力，改善混凝土结构的工作环境，提高其耐久性。
1. 1防水涂料施工（1）、高弹橡胶沥青防水涂料施工1）、材料要求高弹沥青防水涂料，是以沥青、橡胶、合成树脂等为主要原材料制成的一种水乳型、弹性沥青防水材料。
具有耐酸碱、耐老化、耐湿热、耐低温等优点。
其外观色泽为黑色。
应有出厂合格证（鉴定书、认证书、复试单）。
沥青防水涂料应密封存放在干燥、阴凉处，存放期一般不得超过三个月，存放期间不得日晒和负温度环境中保存，以防变质和固化。
2）、作业条件涂膜防水层的基层表面应平整，不得有开裂，起砂等缺陷，管根及阴阳角处，应抹成圆弧。
基层表面的含水率，应不大于9%,泛水应符合设计要求, 施工环境温度应不低于59。
找平层连接的地漏、管根、出水口、卫生洁具根部等边沿处，收头要圆滑，部件安装必须牢固，用密封膏封严，经检查并办完隐蔽工程验收。
在通风条件较差，光线不足，操作困难的场所施工，应采取通风、照明等措施3)、工艺流程基层清理一细部检查、处理f 涂结合层一细部做附加层一喷涂刷防水层一防水保护层4)、施工操作要点基层表面必须平整、牢固、不得有起砂、空鼓、开裂等缺陷，当面层麻面较多平整度差的部位，不能光刷涂料成活, 要在第二遍涂层之前铺贴纤维布一层，可做成一布二油，以减少涂层的破损。
防水涂料施工，应按照先上后下，先高后低的顺序进行, 涂层质量要厚薄均匀，并防止漏涂和花点。
结合层的中、细砂要均匀干净，粘结牢固。
开罐未用完的涂料应加盖密封，放置阴凉干燥处保存。
沥青防水涂层按设计要求涂完并达到实干标准，应进行蓄水试验，合格后可进行保护层施工，出现渗漏情况，应进行修补。
1. 2施工缝、变形缝防水(1)、施工缝防水横向垂直施工缝尽可能与变形缝结合设置。
横向垂直施工缝和纵向水平施工缝尽可能减少设置的数量，采用镀锌钢板止水带和双组份聚硫密封膏组合来达到防水功效。
城市综合管廊工程技术规范之防水与防腐措施
城市综合管廊工程技术规范之防水与防腐措施随着城市化进程的加速推进，城市综合管廊作为一种重要的基础设施，被广泛应用于城市地下管道的集中管理。
为了确保城市综合管廊的正常运行和使用寿命，必须采取有效的防水与防腐措施。
本文将探讨城市综合管廊工程技术规范中的防水与防腐措施，并提出相应的建议。
一、防水措施城市综合管廊的防水工作至关重要，其主要目的是防止地下水渗透进入管廊内部，引起管道设施的水损坏和泄漏。
下面将介绍几种常见的防水措施：1. 密封材料的选择：在综合管廊的施工和维护过程中，需要使用高质量的密封材料，如聚氨酯密封胶、弹性防水涂料等，确保管廊的密封性能。
2. 地下水位控制：在综合管廊建设之前，需要对周围的地下水进行调查和监测，合理控制水位，避免地下水渗透到管廊内部。
3. 防渗漏层的设计：在管廊的外围设置一层防渗漏层，用来阻止地下水的渗透，常用的材料有土工合成材料、聚乙烯薄膜等。
二、防腐措施城市综合管廊的管道设施长期暴露在潮湿、腐蚀性较大的环境中，容易受到腐蚀和损坏。
为了保证管廊的安全运行和使用寿命，必须采取有效的防腐措施。
以下是几种常见的防腐措施：1. 表面涂层防腐：在管道表面涂覆一层防腐涂料，有效隔绝管道与外界环境的接触，阻止腐蚀的发生。
涂层可以采用环氧树脂、聚脲等材料。
2. 阴极保护：通过在管道上加装阴极保护设备，利用电化学原理形成一个保护电流场，保护管道免受腐蚀。
常见的阴极保护设备包括阳极、接地电极等。
3. 材料选择：在城市综合管廊的设计和施工阶段，要选择抗腐蚀性能好的材料，如镀锌钢管、不锈钢管等，以提高管道设施的耐腐蚀性。
三、附加措施除了以上的防水与防腐措施外，城市综合管廊的工程技术规范中还提到了一些附加措施，以确保管廊的安全和可靠运行。
1. 排水系统的设计：建立合理的排水系统，及时将管廊内积水、降雨等排出，减少水的积蓄，降低管道的腐蚀风险。
2. 检测监测系统：安装相应的检测监测设备，如温湿度传感器、裂缝检测仪等，实时监测管廊的运行情况，及时发现问题并进行处理。
综合管廊防水方案
浑南新城综合管廊工程一期标段一防水施工方案一、编制依据1、《地下工程防水技术规范》(GB50108-2008);2、《地下防水工程质量验收规范》(BG50208-2002)；3、浑南新城综合管廊工程主体结构防水施工图设计。
4、浑南新城综合管廊工程施工招标文件及补充说明。
5、上海市政工程设计研究总院设计的浑南新城综合管廊工程施工图纸。
6国家、辽宁省颁部的有关国家强制性技术质量标准、施工验收规范、规程。
二、资源配置1、劳动力配置计划劳动力具体分工见下表所示。
在施工中应各尽其职，认真负责，相互协作, 互相监督。
2、所需材料配置计划防水工程所需材料主要为：水泥基渗透结晶防水涂料、聚硫密封膏。
三、防水施工1、防水部位及防水材料(1)综合管廊外壁、顶板上层涂刷水泥基渗透结晶防水涂料一层(2)重点部位施工缝采用聚硫密封膏填嵌方法进行防水处理。
2、结构防水施工工艺流程—4、水泥基渗透结晶防水层施工工艺及要求(1)基层处理要求①、施工前先将管廊结构清理干净，不得有杂物。
②、基层表面的气孔、凹凸不平、蜂窝、缝隙、起砂等，应修补处理，基面必须干净、无浮浆、无水珠、不渗水；当基层上出现大于0.3mm的裂缝时，应骑缝各10cm涂刷防水加强层，最后涂刷防水层。
(2)基层处理完毕并经过验收合格后，先涂刷防水涂膜加强层，涂刷完防水涂膜加强层后，加强层施工完毕后开始进行大面的涂膜防水层施工，防水层采用2道涂刷，上下两道涂层涂刷方向应相互垂直。
当涂膜实干后，才可进行下道涂膜施工。
2、变形缝处防水处理措施根据设计要求止水带处混凝土分缝有一定的宽度，该分缝如施工时不认真极易造成宽窄不统一、分缝线不直顺等问题，很不美观，需采取措施使之避免。
填塞密封料对硬橡胶条取出所形成的凹槽，根据设计要求，填放合格双组份聚硫密封胶，填料前将该凹槽用钢丝刷刷出新茬，用毛刷刷出杂物，填放密封料工作由专业工人施工，将缝隙均匀填满表面处理平整。
四、质量、安全保证措施1、质量保证措施建立健全质量保证体系，并使之有效运行。
道路项目综合管廊防水工程施工方案
道路项目综合管廊防水工程施工方案1.1沥青卷材防水层施工综合管廊标准段沉降缝采用中间埋置式及可卸式两道防水措施，综合管廊结构侧墙及顶板采用3111111自粘性聚合物改性沥青防水卷材（聚酯毡胎体）包裹，再用Mlo砂浆保护,外层以1:3水泥砂浆砌筑保护砖墙；综合管廊结构底板先在垫层上摊铺3mπι自粘性聚合物改性沥青防水卷材（聚酯毡胎体），再用MlO 砂浆保护，然后立模浇筑廊体混凝土。
综合管廊鹿溪河河床以下的廊体结构沉降缝采用中间埋置式及可卸式两道防水措施，综合管廊结构侧墙及顶板采用4mm厚SBS改性沥青防水卷材，辅以3mπι自粘性聚合物改性沥青防水卷材（聚酯毡胎体）包裹，再用MlO砂浆保护，外层以1:3水泥砂浆砌筑保护砖墙；综合管廊结构底板先在垫层上摊铺3πιπι自粘性聚合物改性沥青防水卷材（聚酯毡胎体）及4mm 厚SBS改性沥青防水卷材，再用MIO砂浆保护，然后立模浇筑廊体混凝土。
⑴基层处理①防水层铺贴之前，所有其它工程必须施工完毕，然后清理基层。
②基层必须平整、坚固、无松动、起砂、起鼓、凹凸和裂缝，如发生上述现象，须用加107胶的水泥砂浆修补。
③基层应比较干燥，含水率不小于8%。
④铲除突出基层表面的异物、砂浆颗粒，尘土杂物清扫干净，并用高压空气吹扫干净；基层表面如有油污、铁锈等必须用溶剂、钢丝刷等予以清除干净；阴阳角、管道根部等特殊部位应仔细清理。
⑵施工工艺①在基层先均匀涂刷石油系列基层处理剂（冷底子油）一层。
②待基层处理剂干燥后，可涂刷胶粘剂（氯丁胶粘剂或SBS 粘合剂），应一次涂刷均匀。
③将卷材按预定位置放好后，开始铺贴，纵横向均应留出IOCnI的搭接缝，用胶粘剂粘平，干燥数分钟后用压辐压实。
操作时卷材不要拉太紧，并注意方向沿标准线进行，以保证卷材搭接宽度。
每铺完一张卷材，应用干净的滚刷从卷材的一端向另一端用力滚压一遍，以将空气排出。
为使卷材粘结牢固，应用外包橡皮的铁根再滚压一遍，不允许有气泡或折皱现象存在。
管廊防水施工方案
管廊防水施工方案一、前期准备工作1.项目概述本项目是对一条地下管廊进行防水施工，目的是确保管廊内的设备及系统不受地下水的影响，保障设备的正常运行和维护工作的顺利进行。
2.工程调查在施工前进行地质勘测，确定地下水位、土壤类型、地下排水状况等情况，为后续防水施工提供参考。
3.施工方案设计根据调查结果进行施工方案设计，包括防水材料的选择、施工工艺的确定、施工队伍的组织等。
二、防水材料选择1.防水涂料选择适合地下管廊防水施工的防水涂料，具有良好的附着力、耐酸碱性、耐候性和耐磨性等特点。
2.防水卷材根据管廊的具体情况，选择合适的防水卷材，如聚氨酯弹性体防水卷材、高分子防水卷材等。
3.封堵材料选择合适的封堵材料，包括充填材料和密封材料，确保防水效果。
三、施工工艺1.准备工作清理施工现场，将管廊内的杂物清理干净，并做好安全防护措施，确保施工人员的安全。
2.防水涂料施工先对管廊进行清洗干净，然后进行底涂，用刷子或滚筒将底涂均匀涂抹在管廊墙面上，形成一层致密的底涂层。
底涂后，进行面涂，每次涂抹的涂料厚度应根据施工规范进行控制。
面涂涂料应均匀涂抹，确保涂层的平整和一致性。
3.防水卷材施工将选用的防水卷材按照规定的要求进行铺设和固定，确保卷材之间没有空隙和松动现象。
施工过程中注意卷材的翻边和焊接工艺的控制。
4.封堵施工根据施工现场的具体情况，选择合适的封堵材料进行填充和密封，确保管廊的整体防水效果。
四、施工安全措施1.工人安全施工人员必须进行必要的安全培训，并佩戴好安全帽、工作服、手套等个人防护用具。
2.施工区域划分将施工区域划分出来，并设置警示标志，提醒周围人员注意安全。
3.施工设备使用安全五、质量控制1.施工现场管理严格按照施工方案进行施工，确保质量和安全。
2.施工过程检查对施工过程进行定期检查，及时发现和处理问题，确保施工过程的顺利进行。
3.施工后验收完成施工后，进行验收，确保防水效果符合要求。
六、项目总结1.施工总结对整个施工过程进行总结，总结施工中的经验和教训。
管廊防水专项施工方案

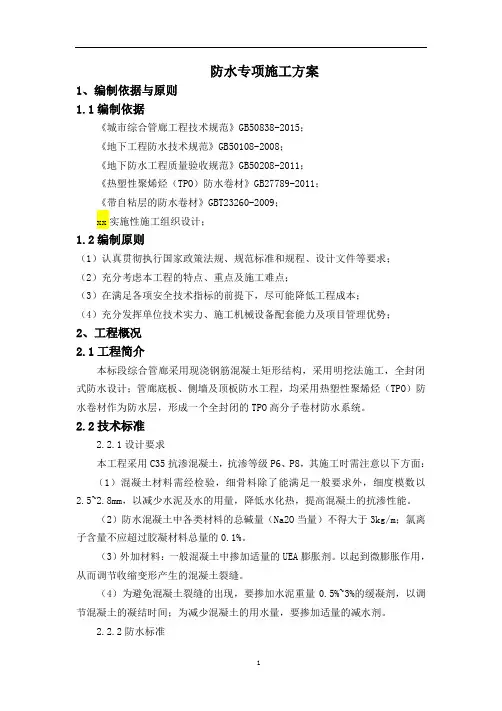

防水专项施工方案1、编制依据与原则1.1编制依据《城市综合管廊工程技术规范》GB50838-2015；《地下工程防水技术规范》GB50108-2008；《地下防水工程质量验收规范》GB50208-2011；《热塑性聚烯烃（TPO）防水卷材》GB27789-2011；《带自粘层的防水卷材》GBT23260-2009；xx实施性施工组织设计；1.2编制原则（1）认真贯彻执行国家政策法规、规范标准和规程、设计文件等要求；（2）充分考虑本工程的特点、重点及施工难点；（3）在满足各项安全技术指标的前提下，尽可能降低工程成本；（4）充分发挥单位技术实力、施工机械设备配套能力及项目管理优势；2、工程概况2.1工程简介本标段综合管廊采用现浇钢筋混凝土矩形结构，采用明挖法施工，全封闭式防水设计；管廊底板、侧墙及顶板防水工程，均采用热塑性聚烯烃（TPO）防水卷材作为防水层，形成一个全封闭的TPO高分子卷材防水系统。
2.2技术标准2.2.1设计要求本工程采用C35抗渗混凝土，抗渗等级P6、P8，其施工时需注意以下方面：（1）混凝土材料需经检验，细骨料除了能满足一般要求外，细度模数以2.5~2.8mm，以减少水泥及水的用量，降低水化热，提高混凝土的抗渗性能。
（2）防水混凝土中各类材料的总碱量（Na2O当量）不得大于3kg/m；氯离子含量不应超过胶凝材料总量的0.1%。
（3）外加材料：一般混凝土中掺加适量的UEA膨胀剂。
以起到微膨胀作用，从而调节收缩变形产生的混凝土裂缝。
（4）为避免混凝土裂缝的出现，要掺加水泥重量0.5%~3%的缓凝剂，以调节混凝土的凝结时间；为减少混凝土的用水量，要掺加适量的减水剂。
2.2.2防水标准管廊主体结构防水等级为二级。
根据《地下工程防水技术规范》GB50108－2008相关标准，本地下结构防水等级为二级。
主要包含变形缝、施工缝防水、结构外侧防水涂料及卷材防水。
2.2.3防水层防水层有反粘型热塑性聚烯烃（TPO）防水材料、TPO防水卷材附加层、C20细石混凝土、干铺油毡、聚苯板保护层、水泥防水砂浆、聚酯无纺布隔离层、橡胶止水带、聚硫密封膏、乙烯泡沫塑料填缝板、止水条、钢板止水带。
城市管廊工程防水施工方案
城市管廊工程防水施工方案一、引言随着城市建设的不断发展，地下管网的建设和维护日益成为城市管理的重要工作。
城市管廊工程作为一种新型的城市地下管网建设形式，具有天然保护、便捷维护、安全高效等优势，被广泛应用于城市地下管网建设中。
然而，由于地下水位、地下水质等原因，城市管廊工程的防水施工是工程建设过程中必不可少的环节，关系着工程质量和使用寿命。
因此，设计合理的城市管廊工程防水施工方案至关重要。
二、地下水情况分析在进行城市管廊工程防水施工方案设计时，首先需要对工程所在地的地下水情况进行详细的分析。
地下水位的高低、水流的方向、水质的成分等都将直接影响到防水施工的具体方法和材料的选择。
在城市中，地下水位普遍较高，因此需要采取一系列的防水措斝措施。
三、防水施工方案设计1. 防水材料选用根据地下水情况分析，可以选用适合的防水材料。
例如，对于地下水位较高的地区，可以采用专业的防水胶涂料，其具有良好的附着力和抗压性能，能够有效抵御地下水的侵蚀。
对于地下水质较差的地区，可以选用抗渗性能更好的聚合物水泥浆等材料。
此外，还可以考虑使用双组份高分子防水涂料、防水卷材等材料，根据实际情况进行选择。
2. 防水施工工艺在进行城市管廊工程防水施工时，需要遵循严格的工艺操作规定，确保施工质量。
具体而言，首先需要对施工现场进行细致的清理和平整，保证施工材料的附着性。
其次，在进行涂料施工时，需要遵循厚涂、多涂、均匀涂的原则，确保防水材料的密实性和连续性。
同时，还需要注意施工时的温度、湿度、风速等因素，尽量避免在恶劣天气条件下进行施工。
为了减少渗漏的可能性，还可以考虑采用防水卷材、抗渗剂等多种方式进行综合施工，确保防水效果达到预期。
3. 检测验收标准为了保证城市管廊工程防水施工的质量，需要制定明确的检测验收标准。
具体而言，可以采用地下水位监测、地下水位下降试验、压力测试等方法，对防水施工后的管廊进行全面的检测验收。
只有达到标准要求的防水效果，才能够保证工程的质量和使用寿命。
地下综合管廊工程防水方案
地下综合管廊工程防水方案概述地下综合管廊是一种具有减少地面道路交通压力、保护地下管线、维护环境卫生等功能的地下交通设施，是城市地下空间开发的重要组成部分。
在地下综合管廊的建设过程中，防水工程是一个十分重要的环节，其质量直接决定了地下综合管廊的使用寿命和安全稳定性。
因此地下综合管廊工程的防水方案设计十分重要。
一、地下综合管廊的防水原则• 统一管理原则：地下综合管廊的防水应当采取统一管理原则，集成设计、施工与维护，确保管廊在使用寿命内保持干燥。
• 多重防护原则：地下综合管廊的防水应当采取多层次、多方法的综合防护措施，确保在各种情况下都能有效防水。
•可持续发展原则：地下综合管廊的防水应当采取可持续发展原则，选用环保、耐久、易修补的材料，保证防水系统的寿命。
• 主被动结合原则：地下综合管廊的防水应当采取主动和被动结合的方式，既采用设计合理、施工精良的主动防水措施，也保证被动防水措施的有效性。
二、地下综合管廊的防水设计1. 防水材料选择：在地下综合管廊的防水设计中，应选择优质的防水材料，例如聚乙烯防水卷材、沥青防水卷材、聚氯乙烯防水卷材等。
这些材料具有耐腐蚀、抗老化、柔韧性好等特点，在地下综合管廊的防水设计中具有很好的效果。
2. 抗渗设计：地下综合管廊的结构设计应采用一定的抗渗设计，做好各个部位的可靠连接，严密的交接处处理，防止渗漏发生。
同时，对于特殊部位，如管道穿墙处、进深较大处等，应进行专门的抗渗设计。
3. 排水设计：地下综合管廊的排水设计应考虑地下水位、地质情况、周边环境等因素，确保在各种情况下都能保持管廊内部的干燥。
可以采用排水管道、雨水井等设施，及时将管廊内的积水排除。
4. 防水施工技术：在地下综合管廊的防水施工中，应采用专业施工队伍，严格按照设计要求进行施工，确保施工质量。
同时，在施工过程中，应注意保护防水层，避免损坏。
5. 防水系统监测：在地下综合管廊的使用过程中，应建立完善的防水系统监测机制，定期对防水系统进行检测与维护，确保防水系统的正常使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合管廊工程防水施工专项技术方案1防水措施（1）主要防水设计综合管廊主体防渗的原则是“以防为主，防、排、截、堵相结合，刚柔相济，因地制宜，综合治理”。
主要通过采用防水混凝土配合多层防水材料，合理的结构分缝、科学的细部设计来解决综合管廊钢筋混凝土主体的防渗。
1）底板：100mm厚C20素混凝土垫层—20mm厚1：2.5水泥砂浆—15mm厚高密度聚乙烯自粘胶膜防水卷材—50mm厚C25细石混凝土保护层—P8防水钢筋混凝土底板（混凝土C40）—水泥基渗透结晶型防水涂料。
2）侧壁：6mm厚聚乙烯泡沫塑料板保护墙—15mm聚脲涂料防水—15mm厚高密度聚乙烯自粘胶膜防水卷材—2mm厚水泥砂浆—P8防水钢筋混凝土顶板（混凝土C40）—水泥基渗透结晶型防水涂料。
3）顶板：70mm厚C25细石混凝土保护层—15mm厚聚乙烯涂料防水—15mm厚高密度聚乙烯自粘胶膜防水卷材—20mm1：2.5水泥砂浆找平—P8防水钢筋混凝土顶板（混凝土C40）—水泥基渗透结晶型防水涂料。
（2）细部防水设计在节与节之间按30m一段设置变形缝，内设橡胶止水带，并用低发泡塑料板和双组份聚硫密封膏嵌缝处理，此外在缝间设置剪力键，以减少相对沉降，保证沉降差不大于30mm，确保变形缝的水密性。
在变形缝、施工缝、通风口、投料口、出入口、预留口等部位，是渗漏设防的重点部位。
1）变形缝变形缝的设计要满足密封防水、适应变形、施工方便、检修容易等要求。
变形缝防水采用复合防水构造措施，中埋式橡胶止水带与外贴防水层复合使用。
用于沉降的变形缝其最大允许沉降差值不应大于30mm。
变形缝处混凝土结构厚度不应小于300mm。
用于沉降的变形缝的宽度宜为20~30mm。
2）施工缝由于综合管廊为现浇钢筋混凝土地下箱涵结构，在浇筑混凝土时分两层施工，即在管廊底板以上300～500mm处设置水平施工缝，该水平施工缝采用埋设遇水膨胀止水条防渗。
3）穿墙管因为有各种规格的电缆需要从综合管廊内进出，根据以往地下工程建设的教训，该部位的电缆进出孔是渗漏最严重的部位。
根据预埋穿墙管的不同形式，分为预埋墙管和预埋套管。
通过大量的工程实践，本工程预留口采用标准预制件预埋来解决渗漏的技术难题。
4）孔口在综合管廊中，设有通风口、投料口、出入口等多种形式的孔口，孔口高出地面不小于500mm，以防地面水倒灌。
此外，在各类孔口还设有细钢丝网，以防小动物爬入综合管廊。
2高密度聚乙烯自粘胶膜防水卷材施工（1）基层处理清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。
尤其铲除排水口、烟囱、管壁上的水泥砂浆等附着物；阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。
基面若有明水，扫除即可施工。
（2）配置水泥素浆按水泥：水=2:1（重量比）。
先按比例将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15～20分钟并充分浸透后，把桶面多余的水倒掉；然后加入水泥用量的5%～8%聚合物建筑胶（保水剂），用电动搅拌机进行搅拌，搅拌时间5分钟以上。
（3）弹基准线试铺根据施工现场状况，进行合理定位，确定卷材铺贴方向，在基层上弹好卷材控制线，依循流水方向从低往高进行卷材试铺。
（4）撕开卷材底部隔离纸卷材试铺后，先将要铺贴的卷材剪好，反铺于基面上(即是底部隔离纸朝上)，撕剥去卷材隔离纸。
撕剥时，已剥开的隔离纸宜与粘结面保持45～60度的锐角，防止拉断隔离纸，尽量保持在自然松弛状态，但不要有皱折。
（5）卷材铺贴滚铺法：将卷材对准基准线试铺，在约5m长处用裁纸刀将隔离纸轻轻划开，注意不要划伤卷材，将未铺开卷材隔离纸从背面缓缓撕开，同时将未铺开卷材沿基准线慢慢向前推铺。
边撕隔离纸边铺贴。
铺贴好后再将前面试铺剩余的约5m长卷材卷回，依上述方法粘贴在基层上。
抬铺法: 把已剪好的卷材反铺于基面上（即是底部隔离纸朝上），待剥去卷材全部隔离纸后，再将水泥素浆刮涂在卷材粘结面和基面待铺位置，然后分别由两人从卷材的两端配合抬起，翻转和铺贴在待铺位置上。
卷材与相邻卷材之间为平行搭接，待长、短边搭接施工时再揭除上下卷材搭接隔离膜。
（6）辊压排气待卷材铺贴完成后，用软橡胶板或辊筒等从中间向卷材搭接方向另一侧刮压并排出空气，使卷材充分满粘于基面上。
搭接铺贴下一幅卷材时，将位于下层的卷材搭接部位的隔离纸揭起，将上层卷材对准搭接控制线平整粘贴在下层卷材上，刮压排出空气，充分满粘。
（7）搭接封边、收头密封单面粘卷材搭接边施工：短边相邻卷材之间为平行搭接，用HNP 胶粘带盖条加温粘结（屋面胶粘带盖条宽度100㎜，地下室胶粘带盖条宽度160㎜）。
长边为加温自粘搭接,搭接宽带不小于80mm。
大面积铺贴完成后24小时再进行搭接边施工，施工时清理干净搭接边部位的泥浆及灰尘，再揭除上下卷材搭接隔离膜（短边不用撕隔离膜），用热风枪边加温边粘结。
（8）成品养护及保护晾放24小时至48小时（具体时间视环境温度而定，一般情况下，温度愈高所需时间愈短）。
高温天气下，防水层应防止暴晒，可用遮阳布或其他物品遮盖。
3聚脲涂料防水施工（1）施工工艺流程清理基层→细部打磨、修补→基层验收→喷涂底漆(6-8小时)→喷涂聚脲→自检→验收（2）施工工艺1）清理基层及细部打磨、修补：基层表面残留的砂浆、硬块及突出部分，用铲子铲干净；阴阳角、管子根部等部位抹成圆弧，并将基层上的明水、油脂及其他异物用抹布清理干净。
对基层表面孔洞和局部不平整部位用水泥砂浆进行修补，然后用砂轮磨砂基层表面凸凹不平整处，让其误差不超过2mm,。
开裂部位采用专用腻子填平封堵,并打磨至与周围平整度一致。
2）底漆施工应确保混凝土表面干燥，清洁、平整。
使用机械喷涂，喷涂时时刻保持机械的压力及温度，掌握好喷枪与池壁的100mm~200mm距离，确保均匀、无漏点。
底漆喷涂时应先水平后竖直喷涂，喷涂时保证无漏喷、流挂现象。
无论是底漆的喷涂还是后续工作的聚脲喷涂施工人员都应站在上风口施工，以减少有害气体对身体的伤害，如遇恶劣的天气情况发生（风力四级及以上），停止施工。
底漆的喷涂量为8-10 m2/Kg，干燥后进行聚脲喷涂。
3）聚脲施工①施工前，将底材上的渣子和杂物清理干净，施工时，下一枪覆盖上一枪的50mm，俗称“压枪”，同时下一道喷涂的方向垂直于上一道，保证涂层均匀且无漏点。
选择有丰富施工经验的工人进行施工，并由专业的技术人员对聚脲喷涂设备进行操作，保证聚脲涂层的厚度达到1.5mm且厚薄均匀。
因为多元醇组份中可能有色浆沉淀，所以将喷涂机器的抽料泵分别插入聚脲原料桶之前，将盛装多元醇组份的桶通过滚动方式来使其物料混合均匀，确保喷涂聚脲层颜色均匀。
②开始正式喷涂作业前，在施工现场喷涂一块500×500大小、1.5mm厚样片，在施工技术人员进行外观评定检查合格后，进行喷涂施工。
喷涂施工以10m大小的长度进行分区域施工。
喷涂作业时，喷枪垂直于待喷基层，保持与基层100～200mm距离匀速移动。
按照先细部构造后整体顺序连续施工，一次多遍、交叉喷涂至1.5mm厚度，不出现漏涂点或一次喷涂太厚。
如有异常情况的发生，立即停止作业，并报告施工技术人员，待施工技术人员检查、排除故障后再继续作业。
由于喷涂施工无法一天完成，按其规定1.5mm厚度，当天完成一部分面积，剩余部分次日采用同样的方法完成,搭接长度150mm。
③细部构造阴、阳角：由于阴阳角处聚脲喷涂层容易发生开裂现象，所以在阴阳角处设置加强层。
聚脲喷涂层收头：在涂层边缘采取斜边逐步减薄的处理，减薄长度100mm。
变形缝：变形缝位置是出现病变的多发部位，在施工时必须谨慎、仔细处理，避免由于喷涂质量问题造成二次补喷。
在施工时变形缝两侧用隔离材料设置300mm宽空铺层，并设置600mm宽加强层。
如果涂层施工不合格（涂层表面存在漏点、漏喷、流挂、起鼓、气泡、针眼等），需要进一步修补，主要处理步骤如下：将问题涂层及边缘100mm宽范围内用小刀清理干净，将基层打毛清理干净。
将问题部位以外的区域使用条纹布遮挡防护，防止聚脲喷涂雾气飞溅污染其它部位。
将清理的基层重新喷涂底涂料。
重新修补问题涂层，新修补涂层与原有涂层厚度一致，搭接200mm 宽。
涂层修补时，如果单个修补面积小于或等于250cm2时，可用涂层修补材料修补，如果单个修补面积大于250cm2，喷涂与原涂层相同的聚脲防水材料进行修补。
④厚度的检查用厚度检测仪检测喷涂聚脲层厚度，如有达不到厚度的情况发生，进行二次补喷，补喷原材料与原涂层喷涂材料相同，并在材料生产厂家提供的复涂时间内完成。
⑤施工保护层喷涂聚脲层施工完毕后，由总包工程师通知项目公司、监理单位检验、验收合格，并做好隐蔽工程验收记录后，进行保护层的施工。
4水泥基渗透结晶型防水涂料（1）施工条件1）不能在雨中施工，以免SJ-30防水涂料中的有效成分流失。
2）环境温度为5℃--30℃时施工较合适。
环境温度不能太高、湿度不能太低，否则涂层是水份蒸发太快，影响SJ-30防水涂料中有效成分的渗入。
3）施工前基体砂浆混凝土要求充分潮湿。
（2）施工工具清理基面工具：凿子、锤子、钢丝刷、扫帚、抹布。
涂覆工具：辊子、刮刀、刷子。
取料配料工具：台秤、搅拌桶、搅拌器。
养护工具：盛水盘、喷雾器。
（3）施工工艺1）基面处理①基面要求牢固，干净。
对于有明显裂缝（一般指缝宽大于0.2mm）的地方，需要修补。
渗漏部位应予以堵漏处理。
②对基面上的油污、脱模剂、乳胶漆、油漆等妨碍渗透的物质必须清理干净。
③在施工面基体砂浆混凝土上洒水，充分润湿施工面，但不得有明水。
2）配料①配料配比：施工时严格控制水灰比，涂刷时按粉：水=1：0.35---0.4（重量比），批刮涂抹按粉：水=1：0.3—0.35混合搅拌均匀。
最好是用机械搅拌，使有效成分充分溶解。
②在加水范围内，平面施工可多加些，立面或斜面少加些，以免料流淌。
③一次配料不要过多，以20分钟左右用完为宜。
使用过程中，若涂料变稠，可加适量水调节，继续使用。
但是若涂料硬化，则不能使用。
3）涂刷①涂刷前要求基面砂浆混凝土充分润湿。
②可用辊子，刮刀或刷子涂刷，要求两遍施工，每遍用料可以相等。
第二遍涂刷在第一遍涂层表干固化后即可进行。
涂刷第二遍时，需洒水，使第一遍保持润湿、无明水，每遍涂刷尽量方向一致，厚度尽量均匀，应避免漏刷。
第二遍涂刷方向与第一遍相垂直。
④干撒法施工应在混凝土浇筑振捣密实，初凝未干时将表面泌水清除后进行干洒施工，施工进必须喷撒均匀，并同时用抹刀将防水涂料批抹密实和平整。
4）后期养护①后期养护是十分重要的。
在涂层初凝后即可进行喷雾式养护。
一般情况下，每天喷雾三次，连续2-3天，每次喷雾都要使涂层足够的潮湿。
在天热或干燥的天气中多喷几次，必要时可在涂层上盖草袋或薄膜养护。
