mask非相干解调误码率
《数字通信系统原理》(参考答案)复习要点及题
《数字通信系统原理》复习要点说明：要点以教材中的相关内容为基础，各章小结及习题为重点。
1.通信的概念、通信系统的模型2.通信系统的分类和通信方式、资源3.数字通信的主要特点及数字通信系统4.数字通信技术的现状与未来5.数字通信系统的性能及相关的一些概念6.数字与数据通信7.消息、信号与信息8.信号的频谱分析基础9.随机过程的基本概念10.通信信道及信道容量、常用带宽11.信源及其编码的概念12.模拟信号数字化传输方法13.波形编码（PCM、 ）14.数字基带信号及常用码型15.数字基带传输系统、眼图16.信道编码的概念、基本原理和术语17.信道复用与多址技术的基本概念18.FDM和TDM与数字复接19.帧结构20.数字信号的调制（频带）传输的概念21.数字信号调制系统的技术比较（MASK、MFSK、MPSK）22.同步的基本概念、分类和比较《数字通信系统原理》复习题（上部分）1简述通信系统的分类和通信方式、主要通信资源2数字通信系统模型3数字通信的主要特点4简述数字通信技术的现状与未来5什么是数字消息？什么是模拟消息？什么是数字信号？什么是随机信号？什么是模拟信号什么是基带信号？6信道容量的含义？7简述数字通信的主要特点8简述数字通信系统的质量指标9简述数字通信与数据通信的概念与区别10简述信号的分类11简述功率信号和能量信号的含义12简述信道的定义与分类什么是抽样定理？有什么实际意义？13什么是量化？量化的作用是什么？叙述量化是如何进行的。
14画出PCM 通信系统的方框图，由模拟信号得到PCM信号要经过哪几步？模拟题（部分）1．数值上取有限个离散值的消息一定是数字消息。
（）2．时间上离散的消息一定是数字消息。
（）3．数字消息必定是时间上离散，且数值上离散的。
（）4．离散信源中，消息出现的概率越大，该消息的信息量也越大。
（）5．在M元离散信源中，M个消息的出现概率相等时，信源的熵最大。
（）6．高斯随机过程若是广义平稳的，则必定是严格平稳的。
光纤通信系统中的误码率分析与修正
光纤通信系统中的误码率分析与修正光纤通信系统是一种高速、高带宽、高效率的通信方式，被广泛应用于现代通信网络中。
因为光的传播速度快，所以光纤通信具有很高的传输速率和稳定性。
但是，光纤通信系统中存在着各种误码、误差和噪声，这会影响通信品质和可靠性，甚至会导致通信系统的故障。
误码率是评估光纤通信系统中传输质量的重要指标，它是指在通信过程中产生误码的比率。
光纤通信系统中的误码率分析和修正是通信工程师必须掌握的技能之一。
本文将介绍光纤通信系统中的误码率分析与修正的方法和技巧。
光纤通信系统中的误码率分析误码率通常用一些统计指标来衡量，比如误码率BER（Bit Error Rate），即每传输1比特时传输错误的概率，常用的单位是百万分之几（即1E-6）。
误码率的值越小，表示通信系统的传输质量越高。
在光纤通信中，误码率受到许多因素的影响，如光功率、光纤长度、光纤损耗、光波长等。
一、光功率光功率是影响光纤通信系统误码率的重要因素之一。
光功率太高或太低都会导致误码率的升高。
当光功率太高时，光纤中的非线性效应会引起相互干扰和畸变，从而导致误码率的增加；而当光功率太低时，则因为光纤衰减效应而失真。
二、光纤损耗光纤损耗也是影响光纤通信系统误码率的因素之一。
光在纤芯和衬套层之间反复反射，损耗掉一部分的能量，在传输过程中会逐渐减小能量。
当光纤损耗过大时，同样会导致误码率的升高。
三、光波长在光纤通信系统中，不同的光波长对误码率的影响不同。
在窄带光波长范围内，误码率主要受到本征光线和受激布里渊散射（SBS）的影响。
当光波长在受激布里渊散射峰值附近时，SBS噪声会导致误码率升高。
所以通常在光纤通信系统中，选择合适的光波长能够有效的控制误码率。
四、光纤长度光纤长度也是影响光纤通信系统误码率的因素之一。
光传输的过程中存在着衰减和失真等损耗，随着光纤长度的增加，损耗的影响也更加明显。
同时，光纤长度还会对光的传播速度和群时间延迟等产生影响，从而影响误码率。

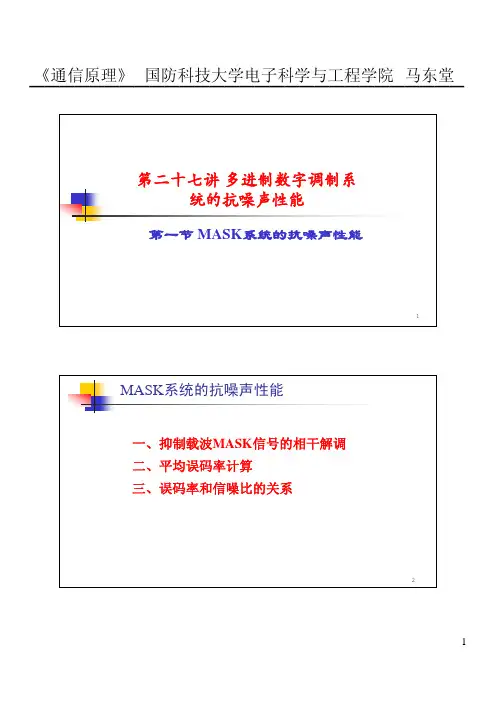

27-1 MASK系统的抗噪声性能
⎞ r⎟ M −1 ⎟ ⎠ 3
2
¾ 当 M = 2时
Pe =
1 erfc 2
( r)
10
5
《通信原理》 国防科技大学电子科学与工程学院 马东堂 _____________________________
MASK系统的抗噪声性能
误码率曲线
10 −1
为得到相同的误码率，多 电平调制需要比二进制更高 的信噪比。 多电平调制尽管提高了 频带利用率，但抗噪声性能 却下降了，尤其抗衰落的能 力不强，因而它一般只适宜 在恒参信道中采用。
∫
∞ d
e− x
2
2 / 2σ n
dx
8
4
《通信原理》 国防科技大学电子科学与工程学院 马东堂 _____________________________
MASK系统的抗噪声性能
P ( nc > d ) = 2 2π σ n
∫
∞ d
e− x
2
2 / 2σ n
dx
1 ⎞ 2 ⎛ ⇒ Pe = ⎜ 1 − M⎟ ⎝ ⎠ 2π σ n
∫
∞ d
e− x
2
2 / 2σ n
⎛ d ⎞ 1 ⎞ ⎛ dx = ⎜ 1 − erfc ⎜ ⎟ ⎜ 2σ ⎟ ⎟ M⎠ ⎝ n ⎠ ⎝
erfc( x ) =
2
π
∫
∞ x
e − z dz
2
9
MASK系统的抗噪声性能
三、误码率和信噪比的关系
对于等概率的抑制载波MASK信号，其平均功率
Ps = 2 M
略常数衰减因子后解调前的接收信号
⎧ ± d cos 2π f 0 t + n( t ) ⎪ ⎪ ± 3d cos 2π f 0 t + n( t ) r (t ) = ⎨ " ⎪ ⎪ ⎩ ± ( M − 1)d cos 2π f 0 t + n( t ) ±d ± 3d " ± ( M − 1)d
数字通信原理复习题及参考答案
数字通信原理复习题及参考答案《数字通信原理》课程复习资料⼀、填空题：1.已知⼆进制数字信号每个码元占有的时间为1ms ，0、1码等概率出现，则码元速率为__________，信息速率为__________；2.从信息传输⾓度来看，数字通信系统的主要质量指标是__________和__________。
3.⾼斯⽩噪声是指噪声的概率密度服从__________分布，功率谱密度服从__________分布。
4.通常，在纠、检错编码中引⼊的监督码元越多，信道的____ _ _____下降也越多。
5.若要检出3个错码，则分组码的最⼩码距dmin 应__ __ ____。
6.码重是码组中__ __的个数。
7.对线性分组码，如果找到了码的__ _ ___，那么编码⽅法就完全确定了。
8.常⽤的简单差错控制码有奇偶监督码、⽔平奇偶监督码、⽔平垂直奇偶监督码、群计数码和_____码。
9.已知(5，1)重复码，它的两个码组分别为00000和11111，则(5，1)重复码的最⼩码距为________，只⽤于检错，能检出________位错码。
10.四进制数字信号的信息传输速率为800b/s ，其码元速率为____________，若传送1⼩时后，接收到40个错误码元，其误码率为____________。
11.数字信号有时也称离散信号，这个离散是指信号的_________是离散变化的，⽽不⼀定指________离散。
12.如果在已知发送独⽴的符号中，符号“E”出现的概率为0.125，则符号“E”所包含的信息量为。
13.在2PSK 输出信号中存在倒相现象，其解决⽅法是采⽤___________。
14.假设分组码的最⼩码距为8，则它能检测误码的位数⾄多为15.假设线性分组码信息码元长为5,若希望所编数字调制能够纠正1位错，码字最⼩码长为。
16.通信系统的性能指标主要有和，在模拟通信系统中前者⽤有效传输带宽衡量，后者⽤接收端输出的衡量。
多进制数字振幅调制(MASK)系统
--计数器 --计数器 --并行数据寄存器 --8位DAC数据寄存器
process(clk) --此进程完成基带信号的串并转换， --完成4位并行数据到8位DAC数据的译码 begin if clk'event and clk='1' then if start='0' then q<=0; elsif q=0 then q<=1;xx(3)<=x; if xx(3)='1' then yy<=xx&"1111"; --if语句完成4位并行数据到8位DAC数据转换 elsif xx(2)='1' then yy<=xx&"1011"; elsif xx(1)='1' then yy<=xx&"0111"; elsif xx(0)='1' then yy<=xx&"0011"; else yy<=xx&"0000"; end if; elsif q=2 then q<=3;xx(2)<=x; elsif q=4 then q<=5;xx(1)<=x; elsif q=6 then q<=7;xx(0)<=x; else q<=q+1; end if; end if; end process;
MASK调制程序仿真图及注释
（MASK调制VHDL程序仿真仿真全图）
（MASK调制VHDL程序仿真局部放大图）
MASK调制电路VHDL程序与仿真
MASK调制方框图
通信原理习题答案解析
5－10 某线性调制系统的输出信噪比为20dB ，输出噪声功率为910W ，由发射机输出端到解调器输入端之间总的传输损耗为100dB ，试求：（1）DSB/SC 时的发射机输出功率； （2）SSB/SC 时的发射机输出功率。
解：设发射机输出功率为ST，解调器输入信号功率为Si,则传输损耗K=S T /Si=100(dB).（1）DSB/SC 的制度增益G=2，解调器输入信噪比相干解调时：Ni=4No因此，解调器输入端的信号功率：发射机输出功率：（2）SSB/SC 制度增益G=1，则解调器输入端的信号功率发射机输出功率：6-1设二进制符号序列为 1 1 0 0 1 0 0 0 1 1 1 0，试以矩形脉冲为例，分别画出相应的单极性码波形、双极性码波形、单极性归零码波形、双极性归零码波形、二进制差分码波形及八电平码波形。
解：各波形如下图所示：单极性波形 1 1 0 0 1 0 0 0 1 1 1 0+E双极性波形 +E -E单极性归零波形 +E0 双极性归零波形 +E0 -E二进制差分波形 +E0 +3E +E-E-3E 四电平波形6-8已知信息代码为 1 0 1 0 0 0 0 0 1 1 0 0 0 0 1 1，求相应的AMI 码及HDB3码，并分别画出它们的波形图。
解：+1 0 -1 0 0 0 -V 0 +1 -1 +B 0 0 +V -1 +1 +1 0 -1 0 0 0 0 0 +1 -1 0 0 0 0 +1 -1AMI 码1 0 1 0 0 0 0 0 1 1 0 0 0 0 1 1 HDB 3码+1 0 -1信息码 +1 0 -16-11设基带传输系统的发送滤波器、信道及接收滤波器组成总特性为H(ω)，若要求以2/Ts 波特的速率进行数据传输，试检验图P5-7各种H(ω)是否满足消除抽样点上码间干扰的条件？-π/T s0 1H (ω)π/T s-3π/T s0 1H (ω)3π/T sωω(a )(b ) -4π/T s 0 1H (ω)4π/T sω(c )-2π/T s 0 1H (ω) 2π/T sω(d )解：无码间干扰的条件是：⎪⎪⎩⎪⎪⎨⎧>≤=⎪⎪⎭⎫⎝⎛+=∑ssi s s eq T T T T i H H πωπωπωω02)((a )⎪⎪⎩⎪⎪⎨⎧>=≤=ssT BT H πωππωω021)(则sT B 21=，无码间干扰传输的最大传码率为：ss B T T B R 212max<==故该H (ω)不满足消除抽样点上码间干扰的条件。
通信原理复习题1
通信原理复习题1通信原理复习题一、填空题1、数字通信的有效性用衡量，可靠性用衡量。
2、广义平稳随机过程的数学期望，方差与___________无关，自相关函数只与时间差有关。
3、为了消除码间干扰，基带传输系统的传输函数，即乃奎斯特第一准则为ss is T T T i H πωπω≤=+∑,)2(，其对应的冲激函数为___________。
4、部分响应系统的最高频带利用率为___________。
5、PCM30/32路基群系统中，帧长为___________比特；帧同步信号在第___________时隙传输。
6、十六进制符号速率为800波特，则信息传输速率为___________。
7、8、在相同符号速率条件下，对于2ASK 、2FSK 、2PSK 数字调制方式中频带利用率最低的是___________。
9、一个八进制数字传输系统，若码元速率为2400Baud ，则该系统的最大可能信息速率为_____。
10、一个离散信号源每毫秒发出4种符号中的一个，各相互独立符号出现的概率分别为1/8、1/8、1/4、1/2，该信源的平均信息量为_____，平均信息速率为_____。
11、功率信号的自相关函数和其能量谱密度是_____关系。
12、设X 是a=0，σ=1的高斯随机变量，则随机变量Y=cX+d 的概率密度函数为______，其中c ，d 均为常数13、平稳随机过程的统计特性不随时间的推移而不同，其以为分布与_____无关，二维分布只与_____有关。
14、调制信道分为_____和_____，调制信道包括_____，媒质，_____。
15、连续信道香农公式可表示为_____，当信道带宽趋于无穷大时，信道容量趋于_____。
16、AM 系统在_____情况下会出现门限效应。
17、3码为_____。
18、2DPSK ，2ASK ，2PSK 和2FSK ，采用相干解调时，抗信道加性高斯白噪声性能从好到坏排列次序为_____。
(完整版)通信原理期末考试复习题及答案
通信原理期末考试复习题及答案一、填空题1. 数字通信系统的有效性用 衡量，可靠性用 衡量。
2. 模拟信号是指信号的参量可 取值的信号，数字信号是指信号的参量可 取值的信号。
3. 广义平均随机过程的数学期望、方差与 无关，自相关函数只与 有关。
4. 一个均值为零方差为2n σ的窄带平稳高斯过程，其包络的一维分布服从 分布，相位的一维分布服从 分布。
5. 当无信号时，加性噪声是否存在？ 乘性噪声是否存在？ 。
6. 信道容量是指： ，香农公式可表示为：e 。
7. 设调制信号为f （t ）载波为，则抑制载波双边带调幅信号的时域表达式为t t f c ωcos )(，频域表达式为)]()([21c c F F ωωωω-++。
8. 对最高频率为f H 的调制信号m （t ）分别进行AM 、DSB 、SSB 调制，相应已调信号的带宽分别为 2f H 、 2f H 、 f H 。
9. 设系统带宽为W ，则该系统无码间干扰时最高传码率为 波特。
10. PSK 是用码元载波的 来传输信息，DSP 是用前后码元载波的 来传输信息，它可克服PSK 的相位模糊缺点。
11. 在数字通信中，产生误码的因素有两个：一是由传输特性不良引起的 ，二是传输中叠加的 。
12. 非均匀量化的对数压缩特性采用折线近似时，A 律对数压缩特性采用 折线近似，μ律对数压缩特性采用 折线近似。
13. 通信系统的两个主要性能指标是 和 。
14. 时分复用中，将低次群合并成高次群的过程称为 ；反之，将高次群分解为低次群的过程称为 。
15. 设输入码元波形为s (t )，其持续时间0~T s ，其频谱函数为S (f )，若选择抽样时刻为t 0 = T s ，则匹配滤波器的冲激响应可写为()t T s k s -⋅ ，相应传输函数为16. 为检测e 个错码，要求最小码距01d e ≥+；为纠正t 个错码，要求最小码距021d t ≥+。
17. 在数字通信系统中，同步包括 、 、群同步和网同步四种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
mask非相干解调误码率
一、引言
在通信领域，误码率是衡量通信系统性能的重要指标之一。
而现实中，由于各种原因（如多径效应、噪声等），信道可能会对传输的信息进
行破坏，从而导致误码率的增加。
为了降低误码率，我们需要采取相
应的措施。
其中一种常见的措施就是使用解调器进行非相干解调，并
在此基础上使用mask技术进行误码率的降低。
二、非相干解调
1. 概念
非相干解调是指接收端不需要知道发送端发送的信号相位信息就能够
完成解调过程。
这种解调方式适用于频谱扩展和频分复用等多种通信
方式。
2. 实现方法
常见的非相干解调方法有鉴频检测法、平方律检测法和同步累积法等。
3. 优缺点
优点：不需要接收端知道发送端发送信号的相位信息；适用于多种通
信方式。
缺点：对噪声敏感；不能提供完整的信息。
三、mask技术
1. 概念
mask技术是一种基于模板匹配原理实现误码率降低的技术。
其核心思想是在接收端对接收到的信号进行一定的处理，使其与预先设置好的模板进行匹配，从而提高信号的正确识别率。
2. 实现方法
mask技术实现主要有两种方法：一种是基于滑动窗口的mask技术，另一种是基于汉明窗口的mask技术。
其中，滑动窗口法是将一个固定大小的窗口在接收到信号时向前移动，并根据窗口内部分布情况判断是否为正确信息；汉明窗口法则是将一个固定长度的汉明码作为模板与接收到的信号进行匹配。
3. 优缺点
优点：能够有效降低误码率；适用于多种通信方式。
缺点：需要预先设置好模板；对噪声敏感。
四、误码率
1. 概念
误码率指在数据传输过程中，接收端错误识别数据所占比例。
通常用比特误码率（BER）来衡量。
2. 影响因素
影响误码率主要有以下因素：
（1）信道噪声；
（2）调制方式；
（3）解调方式；
（4）传输距离等。
3. 降低误码率方法
降低误码率主要有以下方法：
（1）增加信道带宽；
（2）改变调制方式；
（3）改变解调方式；
（4）增加纠错码等。
五、mask非相干解调误码率降低方法
1. 原理
mask非相干解调误码率降低方法是将mask技术应用于非相干解调中，通过对接收到的信号进行一定的处理，使其与预先设置好的模板进行
匹配，从而提高信号的正确识别率。
2. 实现方法
mask非相干解调误码率降低方法主要有以下步骤：
（1）接收信号并进行非相干解调；
（2）将接收到的信号与预先设置好的模板进行匹配；
（3）根据匹配结果判断是否为正确信息。
3. 优缺点
优点：能够有效降低误码率；适用于多种通信方式。
缺点：需要预先设置好模板；对噪声敏感。
六、总结
mask非相干解调误码率降低方法是一种有效降低误码率的技术。
该技术将mask技术应用于非相干解调中，通过对接收到的信号进行一定的处理，使其与预先设置好的模板进行匹配，从而提高信号的正确识别率。
该技术适用于多种通信方式，但需要预先设置好模板，并对噪声敏感。
在实际应用中，需要根据具体情况选择合适的解调方式和误码率降低方法，从而提高通信系统的性能。
