PLC在西红柿大棚自动浇灌控制系统中的应用

合集下载

基于PLC的全自动灌溉控制系统的设计

基于PLC的全自动灌溉控制系统的设计

基于PLC的全自动灌溉控制系统的设计全自动灌溉控制系统是一种基于PLC(可编程逻辑控制器)的灌溉系统,它可以用于农田、花园、果园等各种农业和园艺用地。

系统通过传感器监测土壤湿度、气温、湿度和天气预报等参数,并根据这些参数自动控制灌溉设备的开启和关闭。

下面将详细介绍基于PLC的全自动灌溉控制系统的设计。

首先,系统需要使用传感器进行数据采集。

传感器可以测量土壤湿度、气温、湿度和降雨等参数。

这些传感器将数据传输给PLC的输入模块,PLC读取这些数据并进行处理。

接下来,PLC根据所测得的数据判断是否需要进行灌溉。

首先,PLC需要检查土壤湿度是否低于预定的阈值。

如果低于阈值,即表示土壤干燥,需要进行灌溉。

其次,PLC需要检查天气预报和实际降雨情况。

如果降雨量足够或即将有降雨,灌溉设备将不会启动。

最后,PLC还可以根据气温和湿度调整灌溉设备的工作时间和水量,以适应不同季节和植物的需求。

PLC根据上述判断结果,控制灌溉设备的开启和关闭。

当系统判断需要灌溉时,PLC将输出信号传给灌溉设备的控制模块,启动灌溉设备,如水泵或喷灌系统。

当土壤湿度达到设定的阈值或者天气条件不需要灌溉时,PLC将关闭灌溉设备。

此外,系统还可以配备远程监控和控制功能。

通过PLC与网络通信,用户可以远程监测和控制灌溉系统。

用户可以通过手机应用或网页界面查看实时数据,如土壤湿度、气温和湿度等参数,以及设定灌溉计划。

用户还可以远程控制灌溉设备,手动开关灌溉系统。

在系统设计过程中,需要充分考虑系统的可靠性和安全性。

系统应具备防雷击、过压、过流等保护功能,确保正常工作。

另外,系统还需要具备故障诊断和报警功能,当发生故障时,及时报警并记录故障信息,以便维修和调试。

总结起来,基于PLC的全自动灌溉控制系统可以实现灌溉设备的自动控制,根据不同的环境参数和实际需求进行智能灌溉。

该系统具有操作简单、节约资源、提高工作效率等优点,可以广泛应用于农业和园艺领域,为农田、花园和果园等提供全自动化的灌溉解决方案。

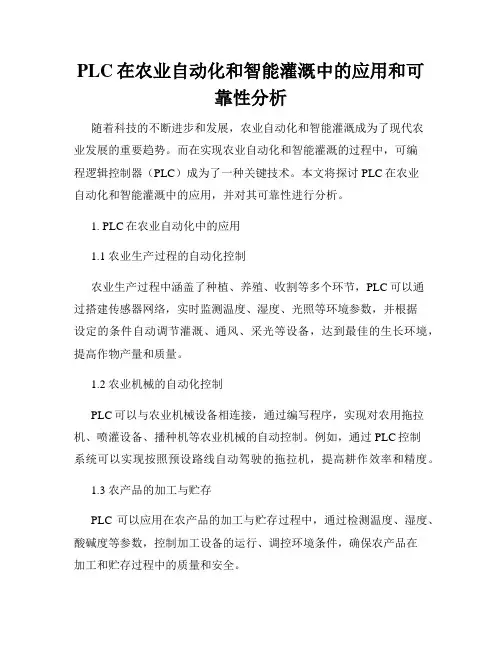

PLC在农业自动化和智能灌溉中的应用和可靠性分析

PLC在农业自动化和智能灌溉中的应用和可靠性分析

PLC在农业自动化和智能灌溉中的应用和可靠性分析随着科技的不断进步和发展,农业自动化和智能灌溉成为了现代农业发展的重要趋势。

而在实现农业自动化和智能灌溉的过程中,可编程逻辑控制器(PLC)成为了一种关键技术。

本文将探讨PLC在农业自动化和智能灌溉中的应用,并对其可靠性进行分析。

1. PLC在农业自动化中的应用1.1 农业生产过程的自动化控制农业生产过程中涵盖了种植、养殖、收割等多个环节,PLC可以通过搭建传感器网络,实时监测温度、湿度、光照等环境参数,并根据设定的条件自动调节灌溉、通风、采光等设备,达到最佳的生长环境,提高作物产量和质量。

1.2 农业机械的自动化控制PLC可以与农业机械设备相连接,通过编写程序,实现对农用拖拉机、喷灌设备、播种机等农业机械的自动控制。

例如,通过PLC控制系统可以实现按照预设路线自动驾驶的拖拉机,提高耕作效率和精度。

1.3 农产品的加工与贮存PLC可以应用在农产品的加工与贮存过程中,通过检测温度、湿度、酸碱度等参数,控制加工设备的运行、调控环境条件,确保农产品在加工和贮存过程中的质量和安全。

2. PLC在智能灌溉中的应用2.1 土壤湿度监测与调节利用传感器监测土壤湿度,PLC可以根据土壤湿度的实时数据,控制灌溉设备的开关以实现自动灌溉。

通过精确的监测与调节,可以保证植物在不同生长阶段获得最适宜的水分供应,提高水资源的利用效率。

2.2 节水灌溉系统PLC可以与天气预报系统相连接,结合天气预报数据和土壤湿度数据,智能判断是否需要灌溉,并根据实际需求精确控制灌溉水量和灌溉时间,从而实现智能的节水灌溉。

这种灌溉系统能够根据实际情况进行精准灌溉,避免过度浇水和浪费。

3. PLC的可靠性分析PLC作为农业自动化和智能灌溉的关键技术,其可靠性对系统的稳定运行至关重要。

以下是对PLC可靠性的分析:3.1 硬件可靠性PLC的硬件可靠性主要包括其元件的质量和寿命。

选择具有较高品质的PLC产品,如知名品牌和可信赖的供应商所提供的产品,能够提高系统的稳定性和使用寿命。

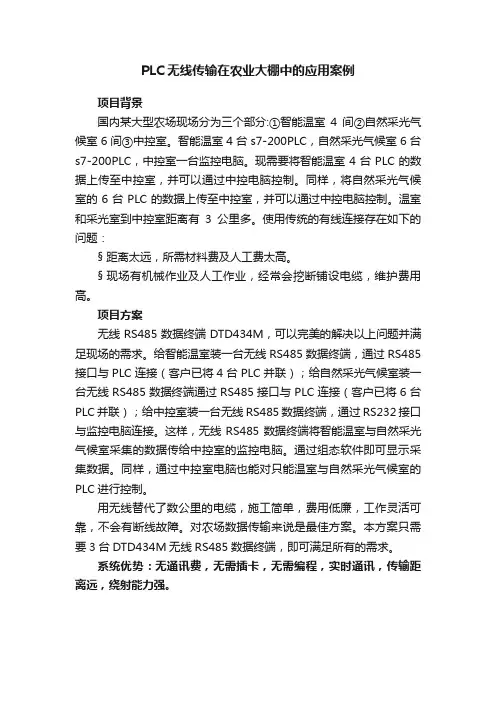

PLC无线传输在农业大棚中的应用案例

PLC无线传输在农业大棚中的应用案例

PLC无线传输在农业大棚中的应用案例
项目背景
国内某大型农场现场分为三个部分:①智能温室4间②自然采光气候室6间③中控室。

智能温室4台s7-200PLC,自然采光气候室6台s7-200PLC,中控室一台监控电脑。

现需要将智能温室4台PLC的数据上传至中控室,并可以通过中控电脑控制。

同样,将自然采光气候室的6台PLC的数据上传至中控室,并可以通过中控电脑控制。

温室和采光室到中控室距离有3公里多。

使用传统的有线连接存在如下的问题:
§距离太远,所需材料费及人工费太高。

§现场有机械作业及人工作业,经常会挖断铺设电缆,维护费用高。

项目方案
无线RS485数据终端DTD434M,可以完美的解决以上问题并满足现场的需求。

给智能温室装一台无线RS485数据终端,通过RS485接口与PLC连接(客户已将4台PLC并联);给自然采光气候室装一台无线RS485数据终端通过RS485接口与PLC连接(客户已将6台PLC并联);给中控室装一台无线RS485数据终端,通过RS232接口与监控电脑连接。

这样,无线RS485数据终端将智能温室与自然采光气候室采集的数据传给中控室的监控电脑。

通过组态软件即可显示采集数据。

同样,通过中控室电脑也能对只能温室与自然采光气候室的PLC进行控制。

用无线替代了数公里的电缆,施工简单,费用低廉,工作灵活可靠,不会有断线故障。

对农场数据传输来说是最佳方案。

本方案只需要3台DTD434M无线RS485数据终端,即可满足所有的需求。

系统优势:无通讯费,无需插卡,无需编程,实时通讯,传输距离远,绕射能力强。

基于PLC的现代农业大棚自动控制设计

基于PLC的现代农业大棚自动控制设计

基于PLC的现代农业大棚自动控制设计摘要:现代农业技术的不断更新换代,使得农业生产由传统种植、养殖慢慢转变为自动化大棚种植、养殖。

本文以PLC技术为基础,介绍了一种自动控制系统的设计,该系统可以实现大棚内环境的自动调节、作物生长监控,有效提高农作物产量和质量。

关键词:PLC、现代农业、大棚、自动控制、环境调节、作物生长监控。

一、引言现代农业技术的发展,已经推动了农业生产的快速发展,为了提高农业生产效率,节约人力资源,并增强农作物保护能力,在大棚内投入了前所未有的自动化技术。

目前,大棚种植、养殖业已经成为现代农业生产的一个重要组成部分。

在自动控制方面,PLC作为一种广泛应用的控制技术,已经成功应用于农业大棚的自动控制系统中。

二、PLC技术基础PLC(Programmable Logic Controller)是一种常用的可编程控制器,主要应用于工业自动化领域。

它是一种专门的计算机,具有较强的控制能力,可以根据程序对输入进行判断,从而对输出进行控制。

PLC的硬件主要由CPU、IO、电源、通信等部分组成,软件主要由程序编辑器、编译器、调试器和执行器等组成。

三、大棚自动控制系统设计本文基于PLC技术,设计了一套大棚自动控制系统,主要功能包括环境调节、作物生长监控和安全保护等。

(一)环境调节大棚内环境的温度、湿度、光照等因素,对于农作物的生长十分重要。

系统设定一定的温度、湿度、光强阈值,测量大棚内的环境数据,当环境数据达到设定值时,系统会启动相应的设备,如加热器、通风机、喷水器等,进行环境的自动调节。

(二)作物生长监控从作物的萌芽到成熟,需要不断采集和分析作物生长环境的数据,以便实现对农作物的精准管理。

大棚内安装一系列的传感器,测量大棚内温度、湿度、CO2浓度、土壤水分含量等指标,并通过PLC控制系统将数据实时传输到控制室,通过数据的分析来进行作物的生长监控并调节。

(三)安全保护在大棚内,需要对环境变化进行实时监测,并及时采取相应的安全保护措施。

基于PLC控制的大棚自动灌溉系统设计

基于PLC控制的大棚自动灌溉系统设计

基于PLC控制的大棚自动灌溉系统设计摘要:本文基于PLC控制的大棚自动灌溉系统设计,实现了对水源与设备的智能控制和自动化管理。

该系统采用先进的PLC编程和传感器监测技术,实现了对大棚内环境和作物水分状态的实时监控和反馈,并在此基础上进行灌溉控制。

通过系统实验与观测数据分析,验证了PLC控制系统的可靠性和有效性,为现代农业生产的自动化和科技化管理提供了一种有效的技术手段。

关键词:PLC;大棚自动灌溉系统;智能控制;自动化管理1、绪论随着农业生产技术的不断进步和新技术的广泛应用,农业生产管理的自动化和智能化已成为当前农业发展的趋势。

传统农业生产管理方式存在人工操作不便、效率低下、设备使用寿命短等问题,难以满足农业生产的高效、高质量和高收益的要求。

因此,开发一种新的农业生产管理方法,集成先进的信息技术、传感器技术和控制技术,实现自动化、智能化的农业生产管理,已成为当前农业领域的重要研究课题。

而大棚自动灌溉系统作为一种典型的农业生产自动化技术,具有广泛的应用前景和重要的研究价值。

大棚自动灌溉系统作为一种利用现代控制技术和传感器技术实现对水源和设备的智能控制和自动化管理的系统,具有水资源利用高效、作物质量优良、成本降低等优点,因此广受农民的欢迎和重视。

本文针对大棚自动灌溉系统的技术应用和研究,基于PLC控制技术,设计了一种自动灌溉系统,并进行了系统实验与数据分析,验证了该系统的可靠性和有效性,为农业生产的自动化和科技化管理提供了一种有效的技术手段。

2、系统设计2.1 系统结构大棚自动灌溉系统主要由水源系统、控制系统、灌溉装置和作物生长环境监测系统组成。

其中,水源系统通过水池引入自来水或地下水进行蓄水、过滤等处理,以保证灌溉水质的干净卫生。

控制系统则采用PLC编程技术和传感器监测技术,对大棚内环境和作物水分状态进行实时监控和反馈,并在此基础上进行灌溉控制。

灌溉装置则采用喷雾灌溉、滴灌等方式进行水分供应,以满足作物水分需求。

基于PLC的智能蔬菜大棚控制系统设计简述

基于PLC的智能蔬菜大棚控制系统设计简述

基于PLC的智能蔬菜大棚控制系统设计简述智能蔬菜大棚控制系统是利用PLC(可编程逻辑控制器)作为核心,通过传感器、执行器等装置对大棚环境进行监测和控制,实现对蔬菜生长环境的精准调控。

本文将针对基于PLC的智能蔬菜大棚控制系统的设计进行简述。

1. 系统结构智能蔬菜大棚控制系统的结构主要包括传感器、执行器、PLC控制器、人机界面(HMI)以及通信网络等组成。

传感器用于感知大棚内部的环境参数,例如温度、湿度、光照等;执行器用于控制大棚内的设备,例如通风系统、灌溉系统等;PLC控制器则是系统的核心,接收传感器的信号并根据预设的控制逻辑进行对环境的调控;人机界面则是用户与系统交互的接口,通过HMI界面用户可以实时监测大棚环境、设置参数以及进行控制操作;通信网络用于实现系统与外部设备的数据交换和远程监控。

2. 控制策略智能蔬菜大棚控制系统的控制策略主要包括温度控制、湿度控制、光照控制、CO2浓度控制、灌溉控制等。

通过传感器感知大棚内的环境参数,并根据预设的控制策略,PLC控制器可以对大棚内部设备进行精准的调控。

例如在温度控制方面,PLC控制器可以根据预设的温度范围,控制通风系统和加热系统的开关,以保持大棚内的温度在适宜的范围内;在灌溉控制方面,根据土壤湿度传感器的反馈,PLC控制器可以控制灌溉系统的开关,保持土壤的适宜湿度。

3. 系统优势基于PLC的智能蔬菜大棚控制系统相较于传统的人工操作具有诸多优势。

系统能够自动化地监测和控制大棚内的环境参数,无需人工持续进行监测和调控,降低了劳动成本。

系统具有精准的控制能力,可以根据蔬菜的生长需求精确调控大棚内的环境,提高了蔬菜的产量和质量。

通过人机界面用户可以远程对大棚进行监控和控制,实现了远程智能化管理。

4. 系统实现基于PLC的智能蔬菜大棚控制系统的实现需要经过系统设计、硬件选型、程序编写、现场调试等多个工程阶段。

在系统设计阶段,需要根据大棚的实际情况和蔬菜的生长需求,确定系统的功能模块和控制策略,并选择合适的传感器、执行器、PLC控制器和人机界面等硬件设备。

基于PLC的智能蔬菜大棚控制系统设计简述

基于PLC的智能蔬菜大棚控制系统设计简述近年来,随着人们对健康生活的追求和对食品安全的关注,蔬菜大棚的种植越来越受到重视。

为了提高蔬菜大棚的生产效率和质量,并减少人工管理的工作量,智能化的蔬菜大棚控制系统应运而生。

本文将围绕基于PLC的智能蔬菜大棚控制系统的设计进行简述。

我们需要介绍PLC(Programmable Logic Controller)可编程逻辑控制器的概念。

PLC 是一种专门用于工业控制的计算机设备,具有高可靠性、稳定性和灵活性的特点。

它可以通过程序控制设备的运行,实现自动化的控制。

在智能蔬菜大棚控制系统中,PLC起着核心的作用。

它通过传感器实时采集蔬菜大棚的环境参数,包括温度、湿度、光照强度、二氧化碳浓度等,并通过执行器控制设备的运行,如灌溉系统、通风系统、采光系统等。

通过对环境参数的监测和设备的控制,PLC可以实现对蔬菜大棚内环境的自动调节,提供最适合蔬菜生长的环境条件。

在设计智能蔬菜大棚控制系统时,首先需要进行系统需求分析。

包括确定系统的功能要求,如自动控制、数据采集和监测、报警等功能;确定系统的性能要求,如响应时间、控制精度等;还需要确定硬件设备的选型和布局。

接下来,进行系统的硬件设计。

根据系统的功能要求,选用适合的传感器和执行器,并进行布置和安装。

传感器可以选择温湿度传感器、光照强度传感器、二氧化碳传感器等,用于监测蔬菜大棚内的环境参数。

执行器可以选择电磁阀、电机、风机等,用于控制设备的运行。

然后,进行PLC程序设计。

根据系统的功能需求,编写PLC程序,实现对蔬菜大棚环境的自动调节。

程序中包括传感器的数据采集模块,执行器的控制模块和报警模块等。

通过对数据的分析和处理,PLC可以根据不同的环境参数,控制不同的执行器启停,实现对蔬菜大棚内环境的控制。

进行系统的调试和测试。

在进行系统调试和测试时,需要设定测试标准和测试条件,并记录测试结果和故障情况。

根据测试结果和故障情况,对系统进行优化和改进。

PLC实验报告自动化灌溉系统设计

PLC实验报告自动化灌溉系统设计一、引言自动化灌溉系统是一种利用现代技术实现农田灌溉的智能系统。

本实验旨在使用PLC(可编程逻辑控制器)设计一个自动化灌溉系统,以提高农作物灌溉的效率和准确性。

二、系统设计1. 硬件设计本系统的硬件设计包括PLC、传感器、执行器和用户界面设备。

PLC作为主控单元,通过传感器感知土壤湿度、温度和大气湿度等数据,并根据预设的灌溉逻辑,通过执行器控制灌溉设备的运行。

用户界面设备可用于设置灌溉计划、监控系统状态等操作。

2. 软件设计软件设计主要包括PLC程序设计和用户界面设计。

- PLC程序设计:根据实验要求和系统设计需求,编写PLC程序,实现对传感器和执行器的控制,包括数据采集、处理和决策等功能。

- 用户界面设计:设计一个直观易用的用户界面,供用户设置灌溉计划、监控系统状态、查看灌溉报告等操作。

三、实验步骤1. 传感器与执行器连接:将传感器和执行器与PLC相连接,确保数据的准确传递和执行器的正常操作。

2. PLC程序编写:根据实验要求和系统设计,在PLC上编写程序,实现数据采集、逻辑判断和控制执行器的功能。

3. 用户界面设计:使用合适的软件工具设计一个直观易用的用户界面,方便用户设置和监控灌溉系统。

4. 系统测试:进行系统测试,确保传感器数据的准确性和执行器的正常运行,同时测试用户界面的功能是否符合设计要求。

四、实验结果经过实验测试,本自动化灌溉系统设计实现了预期的功能,并取得了以下结果:1. 传感器数据准确:系统可准确获取土壤湿度、温度和大气湿度等参数,并根据实时数据判断是否需要进行灌溉。

2. 灌溉控制精确:系统能够根据设定的灌溉计划,准确计算灌溉时间和灌溉量,以满足不同作物的需求。

3. 用户界面友好:用户界面设计直观易用,用户能够方便地设置灌溉计划、监控系统状态和查看灌溉报告。

五、实验总结本实验利用PLC设计了一个自动化灌溉系统,通过准确感知土壤湿度等参数,并根据预设的逻辑进行灌溉控制,提高了农作物灌溉的效率和准确性。

基于PLC的智能蔬菜大棚控制系统设计简述

基于PLC的智能蔬菜大棚控制系统设计简述
智能蔬菜大棚控制系统是一种基于PLC(可编程逻辑控制器)的自动化控制系统,旨在实现对蔬菜大棚环境的监测和调控,提高蔬菜的生长环境,并提高生产效率和品质。

该系统主要包括环境监测、水肥控制、温度调控和光照控制等功能。

在环境监测方面,系统通过传感器实时监测大棚内温度、湿度、二氧化碳浓度等参数,并将数据传输到PLC
中进行处理。

水肥控制方面,系统可以通过PLC控制水肥的供给和排水,根据蔬菜的需求
来定时浇水和施肥,确保蔬菜的营养摄取。

温度调控方面,系统通过控制大棚内通风设备、加温设备、降温设备等来维持适宜的温度,保证蔬菜的正常生长。

光照控制方面,系统通
过PLC控制大棚内照明设备的开关和亮度,提供适宜的光照条件,促进蔬菜的光合作用。

系统还可以通过云端平台进行远程监控和控制,实现远程操作和数据查询。

通过手机APP或者电脑浏览器,用户可以随时随地监测大棚内的环境参数和蔬菜生长状况,并可以
进行相应的调控,提高管理效率和决策准确性。

整个系统的设计需要考虑到大棚内的各个环境参数的相互关联性和对蔬菜生长的影响,需要根据蔬菜种类和生长阶段来确定合适的环境条件和控制策略。

系统的安全性和可靠性
也是需要考虑的因素,如防雷击、防火灾等安全措施的设计。

基于PLC的智能蔬菜大棚控制系统通过自动化技术和数据管理手段,可以有效提升蔬
菜生产的质量和产量,降低劳动成本,实现智能化和可持续发展。

PLC在番茄灌装机测控系统改造的应用

PLC在番茄灌装机测控系统改造的应用[摘要] 简述番茄传送车的主要工艺流程和系统的测量与控制原理,介绍了采用PLC进行技术改造的实例及效果,给出了程序框图。

[关键词] 控制PLC 番茄传送车可编程序控制器0引言原有番茄灌装线控制系统,主要采用中间继电器和时间继电器进行控制,自动化程度及生产效率较低,存在着很多的不足,在我们采用了可编程序控制器及变频器等设备进行改造后,取得了较好的运用效果。

1主要工艺流程及测控原理分析四流番茄灌装线主要由空桶传辊道、传送车、番茄灌装机(预装位)等组成。

番茄灌装线工艺设备布置图如图1所示。

由上游机传送带送来空桶至零工位,在零工位后由传送车将空桶运往4个预装位。

番茄灌装线空桶传送车由电机驱动横向运行;传送车上装有空桶纵向传动输送辊。

生产现场每个番茄灌装机侧装设一个功能按钮,发出要桶和返桶指令,当按下某一预装位的要桶按钮后,装有空桶的传送车横向低速自动运行到该位置碰到限位开关后停车,传送车上纵向传送辊道运转,将空桶卸至预装位,在灌装机下进行番茄灌装;按下返车按钮,传送车空车高速返回(零工位),等待空桶传送辊道将空桶移至传送车,传送车进入待机状态,如此循环往复。

为满足控制要求,系统设置了若干信号检测。

其中采用光电检测(FC1、FC2、FC3)三处,采用限位开关检测(SW1~SW5)五处,具体安装位置见番茄灌装线工艺设备布置图。

1.1 空桶传送带当光电开关FC2检测到零工位无空桶时,发出开机信号,传送带电机运行,将空桶移至工位FC1停止。

1.2 传送车当传送车停至零工位时,限位开关SW1动作并发出信号,空桶传送带电机运行,并将空桶移至传送车上,此时上装空桶的传送车为待机状态。

当发出要桶指令时,如预装位1要桶,传送车横向运行至指定预装位1,碰到限位开关SW2后停止,并发出小车纵向运行指令信号,小车上传送辊将空桶卸下。

此时其余工位发出要桶指令或本工位发出返桶指令,传送小车上光电开关FC3检测无桶则返回零工位。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

它 信号 广 ~ I
1 区由 4个电磁 阀控 制 4组滴灌 : 号 r 由 6个电磁 闽分别控 制 6小块 号 2 ' X 的喷 雾: 个继 电器控制供水的水泵 。 1
பைடு நூலகம்
3 硬件 系统的设计
31 触摸屏 的选择 . 本 系 统 采 用 深 圳 步 科 公 司 生 产 的 E i T 0 0系 列 中 的 v w M 40 e MT 3 0 4 0 c触摸屏 , 界面友好 , 人机 组态简单 , 交互性强。按照控制系统 的基本 要求 , 组态了方式选择 , 喷雾时间设置 , 启动 、 停止 、 复位 , 部分 报警等功能 32 P C的 选 择 . L ( ) O点数的统计 1I / 急停按 钮用 1 个输人 端 ; 个雨量传感器 用 2 2 个输入端 : l O个温 度传感器用 l 个输入端 : 个 湿度传感 器用 1 个 输入端 . O 1 O 0 共计要 2 3 个输入端 1 台水泵要 1 个输 出端 ,O 1 个灌区电磁阀 。要 1 个输 出端 : 个 0 2 故障报警点用 2 输出端 , 个 共计要 1 个输入端 。 3 ( )E 2 P G的选 择 本控制 系统要控制 的输 出量有 l . 3个 输入 量有 2 4个 . 可选用 日 本 三 菱 公 司 系 列 可 编 程 控 制 器 中 的 F 2 4 M .其 输 入 端 为 X N一 8 R D 2 V 有 2 个输入点 ; C4 , 4 输出端可承受 A 2 0 , 2 个继 电器输 出 C5V 有 4 点, 完全可以满 足控制要求 。I / 0地址分配表如下表所示 :
【 摘 要】 根据 大棚 西红柿的生 长特点 , P C为核心 , 以 L 配备触 摸屏设计的 自 浇灌系统, 作简单 , 动 操 交互性强 , 置灵 活, 节能节水 , 设 在 降 低 浇灌成本等方面效果 良 . 好 具有一定的实用价值。 【 关键 词】 西红柿大棚 ;L ; P C 触摸屏 ; 动 浇灌 自
科技信息
O科教 前沿 0
S IN E&T C N L G F R A I N CE C E H O O Y N O M TO I
21 年 01
第 2 期 3
P C在西红柿大棚 自动浇灌 L 控制 系统中的应用
李 健 1 谢祥 强 s , 2 (. 西大 学 电气 工 程 学院 广 西 南 宁 5 0 0 ; . 第一 工业 学校 广 西 1广 3 0 0 2广西 3广西 电 力职业 技术 学 院 广 西 南 宁 5 0 0 ) . 3 0 7 南宁 50 2 3 0 3;
P C 可编程逻 辑控制 器 ) 以微处理 器为核心 , L( 是 将计 算机技术 、 2 控 制 系统 的 组 成 自动化技术与通信技术融为一体的新型工业控制装置 。 它具有功能强 控制系统示意 图如下图所示 大. 性价 比高 , 可靠性高 、 抗干扰能力强 , 系统的设计 、 安装 和调试 工作 量少等特点 . 已被广泛应用于工业控制 中。 在世界先进工业 国家 . L P C已成为工业控制 的标 准设 备 ,它的应 l 用几乎涉及 了所有的行业 .L P C技术 已成为 当今世界 潮流 ,作为工业 舳摸屏 }= : 自动化 的三大支柱 ( L P C技术 、 机器人 、 算机辅 助设计与制造 ) 计 之一 的 P C技术 ,将会 占据越 来越 重要的位置 。 目前世界上有 20多家 L 0 P C厂商 . L 著名的 P C生产厂家 主要有 美国的 A B公 司 、 E公司 , L — G 德 传赂器 } Pc L 国的 A G公司 、i e s西 门子 ) E s m n( e 公司 , 日本 的三 菱公司 、 欧姆 龙公 司 等。 我 国农业用水非常粗放 , 水资源不足和用水浪 费并存 。农业灌溉 水利用系数仅为 O 7 远远低于发达 国家 0 一 . . . 4 .O 7 8的水平 。 提高农业灌 急停等其1
1 控制 系统的基本要求
某西红柿基地有 10多亩 .划分成 1 区与 2号 区. 号 区为西 2 号 1 红柿生长区 . 号区为幼苗种植区 . 2 即种子发育成幼苗区 1 1 . 1 号区共 分成 1 个 温室 . 2 长形。 使用地埋式滴灌带 . 定时滴灌 。 2 1 个温室分成 4 ,每 3 为 1 , 组交替工作 ,每隔 M分钟灌 溉 1 组 个 组 4 次。M 的大小根据季节天气等实际情况可通过触摸屏来设定 。 12 2号区分 成 6小 块 ,0 个 喷雾头分块轮 流喷雾 . . 30 每喷 X分钟 。 停 Y分钟 , x与 Y的大小根据季 节天气等实 际情况可通过 触摸屏来定 . 这样既可以保 持土壤湿润又不过量 . 每天开始与停止 的时 间均可通 过 触 摸屏来 设定 l3 手动和 自动工作方式 - 通过 触摸屏来设定 工作方式 , 控制系统在手动( 自动 ) 要求 或 工作 方式 时 , 能手 动( 自动) 或 控制水 泵的运行 与停 止和各 电磁 阀的开启 1 其 它要求 . 4 ① 1 区在温 度和湿度 到达设定 的极 限点时发 出报警信号并 改 号 变 程序 的运行 方式 ; 号 区在 阴雨 天湿 度到 达设定 点时 自动停 止 喷 2 雾。 ② 停止 紧急停止 : 紧急停止 主要是对设备 在工作过 程中出现异常情况 时 的停 止 , 在压下按钮 Q s时 , 设备在 当前状态停 止 . 出报警 信号 。异 发 常情况排除 , 可通过触摸屏解除报警 , 设备重新启动。 突然断电 : 系统突然 断电后 , 备在当前的状态停止工作 . 设 在此期 间系统的数据就处于保持状态。电源恢复后 . 设备应接着断 电前所 处 的工作状态运行
溉用水效率 . 而降低农 业用水总需 求的 比例 . 从 是缓解水资 源与生产 生活用水之 间 日 紧张矛盾 的需要 . 趋 是保 障我 国经 济社会 可持续发展
的战略选择 。 是构建节约型社会 的重要 内容 。 我 国政府十分重视节水灌溉技术在农业领域 的应用 . 在政策和资 金上大力扶 持节水灌溉行业 的发展 将 P C 术应用在节水 浇灌系 L 技 统 中可 以简 化硬件结 构 , 高可靠性 、 提 增强 灵活性 , 节能节 水效 果 良 好。 本文介绍 以 P C为核心设计 的反季节西红柿 大棚 自动 浇灌 控制 L 系统 , 是根据西红柿的生长特点 , 为实现提高浇灌质量 、 能节水的 目 节 的而设计的
相关文档
