银行ATM防护舱十点安装注意事项
ATM防护舱的质量要求
ATM防护舱的质量要求银行ATM机前安全事件的频发、投放自助银行成本的增加、金融服务市场竞争的加剧，特别是随着公众对便捷化服务、取款安全等方面的重视，金融服务将面临新的挑战。
ATM防护舱可有效防止无关人员尾随进入，防止偷窥、胁迫、两抢等，保护操作者的安全，同时也保护柜员机不受破坏。
ATM防护舱符合目前市场的新要求，迅速获得了国内金融行业的认可。
由于ATM防护舱使用的特殊性，2008年，公安部针对银行自助设备、自助银行的安全防范等出台了相关的标准和规定——《GA 745-2008银行自助设备、自助银行安全防范的规定》。
ATM防护舱属于穿墙式自助设备安全防范硬件设备，需要符合《GA 745-2008银行自助设备、自助银行安全防范的规定》5安全防范要求中的相关要求。
规定中明确规定：“5.4.2 宜在银行自助设备操作面前方设置实体防护装置，为客户提供相对独立的操作空间，当客户使用自助设备时，该空间不应同时向其他客户开放。
”“5.4.3 实体防护装置应具有防暴力破坏能力,使用透明材料的部分，应采取遮挡措施，以保证客户使用自助设备时，其他人员不应看到其操作过程。
”ATM防护舱的生产必须符合公安部的规定，同时，为了保障其质量，各企业还有更细化的标准要求。
ATM防护舱企业标准一般为以下内容：1. 技术要求1.1外观检验所有钢铁部分（不锈钢零件、填充料包围的加强件除外）都应采用防腐措施。
防护舱外表面喷漆膜（或喷塑膜）色泽应均匀一致，不得有明显的裂痕、气泡、斑点等缺陷。
1.2结构检验防护舱整体框架（含凹槽）采用不锈钢或冷轧钢板、镀锌等优质钢材制作。
框架之间连接采用焊接方式，确保舱体整体牢固，顶部有通风孔。
框架与地面和墙体牢固固定，与地面固定选用M12的钢制膨胀螺栓，框架凹槽中嵌入夹胶复合玻璃并安装牢固，夹胶玻璃单片厚度大于等于5mm，舱门开启力应不大于50N。
1 .3功能检测1.3.1智能语音。
安装有语音提示装置，提醒用户注意事项。
ATM智能防护舱说明书
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920464923.0(22)申请日 2019.04.08(73)专利权人 江苏鸿雁邮电器材有限公司地址 225200 江苏省扬州市江都区樊川镇永安集镇(72)发明人 周有才 周健 (74)专利代理机构 北京文苑专利代理有限公司11516代理人 朱青(51)Int.Cl.E04H 1/12(2006.01)F24F 7/007(2006.01)G08B 3/10(2006.01)(54)实用新型名称ATM智能防护舱(57)摘要本实用新型涉及一种ATM智能防护舱，包括舱体、远程监控主机、智能监控系统以及设置在舱体顶部的设备箱，舱体上铰接有舱门，舱门上安装有电控锁；智能监控系统包括处理器模块以及分别与处理器模块电连接的无线通信模块、离子感烟探测器、摄像头、人体红外传感器和语音播报器，处理器模块通过无线通信模块接入网络，再通过网络与远程监控主机相连接；电控锁与处理器模块电连接。
本实用新型智能化程度高，可通过语音播报器提醒用户注意操作时间不宜过长，从而缩短了每个用户对ATM机的平均使用时间，提高了ATM机使用效率，还能检测舱体内空气质量，并及时通过语音播报器提醒用户不能吸烟，并通过换气扇对舱体内的空气进行换气，提高舱体内空气质量。
权利要求书1页 说明书3页 附图1页CN 210370024 U 2020.04.21C N 210370024U1.一种ATM智能防护舱，其特征在于，包括舱体、远程监控主机、智能监控系统以及设置在舱体顶部的设备箱，舱体上铰接有舱门，舱门上安装有电控锁；智能监控系统包括处理器模块以及分别与处理器模块电连接的无线通信模块、离子感烟探测器、摄像头、人体红外传感器和语音播报器，处理器模块通过无线通信模块接入网络，再通过网络与远程监控主机相连接；电控锁与处理器模块电连接；舱体的上部设置有与处理器模块电连接的换气扇。
浅析银行ATM防护舱功能及安装
浅析银行ATM防护舱功能及安装智能防护舱功能智能防护舱控制系统是智能ATM机防护舱的最重要的组成部分，由智能门禁模块、状态显示模块、语音提示模块、人员检测模块、ATM人脸智能分析模块、防护舱多人检测模块、异物入侵检测报警模块、智能补光模块、智能通风模块等组成，其功能如下：智能门禁模块由防护舱控制器、电子锁具及人体感应装置组成。
做到有客户使用银行自助设备时，可由防护舱内部锁闭或自动锁闭，且不同时向其他客户开放;状态显示模块显示防护舱的状态，当有人取款时，固定显示操作中，请稍候(客户可选LED动态显示模块);语音提示模块主要是提示取款人一些注意事项，包括警方提醒、银行欢迎词、有人操作、门未关闭、结束语等等;人员检测模块是检测防护舱内人员的状态(包括人员操作、人员意外倒地等状态);防护舱门禁控制器配有网络接口，可接入网络;智能补光模块24小时检测周围环境的亮度，当亮度低于正常标准时，将自动打开日光灯，保证存取款人处于舒适的照度状态;智能通风模块全天候检测周围环境的温度和舱内人员状况，适时打开通风系统，保证存取款人处于舒适的环境状态。
防护舱的安装拿到舱体钣金后，在没有安装玻璃前先把能穿的线穿好(如：紧急按钮、开门按钮、红外对射等设备到安装位置的线，如线缆无法固定在指定位置，为防止穿好的线再次脱落，应用粘性较强的胶带贴两道在两端)，把钣金上不符合规范的孔进行二次加工或重新开孔。
安装玻璃时，要用3mm的螺丝固定，不能使用拉铆钉;不锈钢面板、接缝、转角等处，事先用抛光机打毛;现场安装时，遵循先量尺寸，再开孔的原则开孔、引线安装。
底部左右边框必须各装两个膨胀螺栓，墙面左右各装两个，共计八个;左右两个立面固定时先不要固定太牢固，把门装上后，测试过门的开关情况后再行固定;把安装设备时走线要经过的孔全部打好，不够大的要加大;在框架装好后，再安装门把手、闭门器及电磁锁;全部安装完成后，在接合处打透明玻璃胶;防护舱的电源进线在做插头时，用标签纸注明公司。
广东省银行自助设备实体防护装置要求(草案)

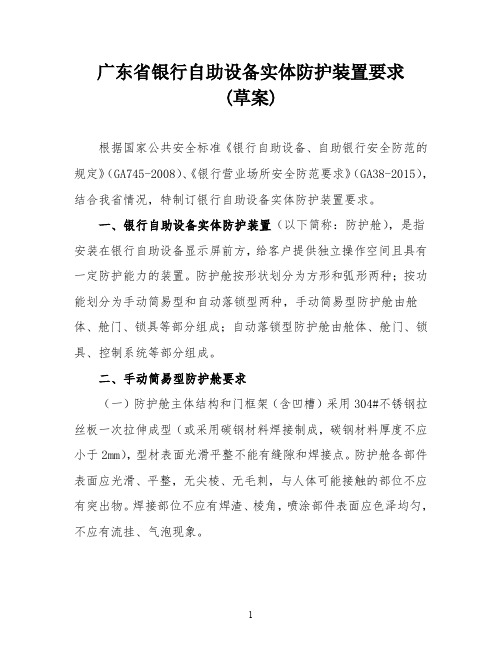

广东省银行自助设备实体防护装置要求(草案)根据国家公共安全标准《银行自助设备、自助银行安全防范的规定》（GA745-2008）、《银行营业场所安全防范要求》（GA38-2015），结合我省情况，特制订银行自助设备实体防护装置要求。
一、银行自助设备实体防护装置（以下简称：防护舱），是指安装在银行自助设备显示屏前方，给客户提供独立操作空间且具有一定防护能力的装置。
防护舱按形状划分为方形和弧形两种；按功能划分为手动简易型和自动落锁型两种，手动简易型防护舱由舱体、舱门、锁具等部分组成；自动落锁型防护舱由舱体、舱门、锁具、控制系统等部分组成。
二、手动简易型防护舱要求（一）防护舱主体结构和门框架（含凹槽）采用304#不锈钢拉丝板一次拉伸成型（或采用碳钢材料焊接制成，碳钢材料厚度不应小于2mm），型材表面光滑平整不能有缝隙和焊接点。
防护舱各部件表面应光滑、平整，无尖棱、无毛刺，与人体可能接触的部位不应有突出物。
焊接部位不应有焊渣、棱角，喷涂部件表面应色泽均匀，不应有流挂、气泡现象。
（二）防护舱主体结构：高度≥2000mm，舱顶宜设置行标形象（或灯箱），底部应留有≤250mm空隙。
主体框架：立柱的规格应≥60mm×60mm×1.2mm，横梁（门框架）规格应≥60mm×40mm×1.2mm。
框架之间连接采用焊接方式，确保装置整体牢固。
（三）框架凹槽中嵌入夹胶玻璃安装牢固，并灌胶固定，胶液涂抹应均匀、平滑，粘接部位不应有残余胶体。
夹胶玻璃嵌入金属框架深度≥15mm，单片玻璃的厚度应≥5mm，具备一定的防暴功能。
单片夹胶玻璃面积应≤2m2，不应有划痕、气泡等缺陷。
夹胶玻璃的性能达到《GB 15763.3-2009 建筑用安全玻璃第3部分：夹层玻璃》中的有关要求，透光率应≥75%。
（四）防护舱应与地面和墙体牢固固定（用螺栓膨胀固定），如墙体特殊另外应灌胶固定，地面固定直径8mm×80mm，墙体固定直径6mm×60mm，固定点1000mm，并隐藏连接装置。
石嘴山农村商业银行ATM机防护舱配置参数说明
石嘴山农村商业银行ATM机防护舱配置参数说明ATM机防护舱规格为台，设备配置符合GA/T1337-2016及如下要求：(1)防护舱各部件表面应光滑、平整，无尖棱、毛刺；与人体可能接触的部位不应有尖锐突出物。
焊接部位不应有焊渣、梭角；喷涂部件表面应色泽均匀，不应有流挂、气泡现象。
(2)防护舱的舱门和舱体侧板至少有一面应采用透明材料，透明材料不应有划痕、气泡等缺陷，透光率应大于或等于75%。
透明材料在距地面0∙8m-1.7m区域应采取半透明处理措施，确保客户使用自助设备时，舱外人员可以看清内部是否有人，但不能看清其操作过程。
多个相连的防护舱可共用侧板，共用侧板采用进明材料的也应采取半透明处理措施。
(3)防护舱应能实现舱外应急开锁，应急开锁装置应隐蔽安装。
(4)防护舱应设计通风透气结构(如底部和顶部开孔)，保持舱内通风透气。
(5)室外用防护舱客户操作区的内部高度应大于或等于2m,室内用防护舱的高度应大于或等于2.30m,客户操作区的面积应大于或等于0.65m2o(6)防护舱的内部布线应排布格齐、固定牢固，且有保护措施，不得裸露。
接播件应置于封闭的刚性防护体内。
防护舱不应提供电源插座和信息接口。
(7)防护舱内使用的电源电压应小于或等于DC36V o(8)防护舱内距地面1.2m处最低照度应大于或等于2001Xe(9)产品铭牌、操作警示标识、图案和文字说明应清晰、牢固。
(10)防护舱内应留有安装视频监控及报警装里的位置.安装监控设备的功能应符合GA745的要求。
防护舱宜具有远程联网控制功能。
(11)防护舱应与墙体或地面通过4个以上直径大于或等于8mm 的螺栓牢固连接。
(12)防护舱使用的钢板、不锈钢板材料应符合GB/T708、GB/T709、GB/T716、GB/T2518、GB/T3280、GB/T4237等相关标准的要求。
舱体框架：(1)舱体框架(含立柱、横梁)应使用厚度大于或等于1,2mm的俐板或不锈钢板整体加工制作、立柱和横梁之间应固定牢固。
银行ATM防护舱分类及安防作用说明
银行ATM防护舱分类及安防作用说明防护舱是一种离行式与在行式的新型智能化金融自助服务设施，具有完善的结构设计、智能化控制和远程监控功能，以保障内部ATM取款机及其它金融服务机具全天候安全、独立、可靠地运行。
北京天驰融盛科技有限公司所生产的ATM防护舱，分为室内、室外和大堂式三种类型的ATM防护舱：天驰融盛室内ATM防护舱主要适用于室内穿墙式ATM机，依据ATM机数量户内ATM 防护舱有单体和多联体两种。
具有独立操作空间、自动控制照明、语音提示、防窥视、通风透气、防尾随、紧急离开按钮、远程机外部遥控等先进科技功能；天驰融盛室外ATM防护舱又称户外ATM防护亭适用于户外穿墙式ATM机，具有防尘、防风、防风雨、防锈刻画、遮蔽烈日、通风透气、自动控制照明、防窥视、防尾随（选配）。
全封闭操作空间，保护操作人员安全；天驰融盛大堂式室内ATM防护舱适用于银行大堂式ATM机，具有独立的加钞操作间、自动照明控制系统、语音提示系统、独立交易空间防窥视、顶底设置通风孔具备通风换气的作用、带门禁锁确保交易安全、防尾随等先进功能。
ATM防护舱是基于人防、技防为基础进行设计的；利用硬件与软件相结合的方式达到金融安全防护的作用。
拿ATM防护舱控制器的软件系统操作具体来说：系统结构图ATM防护舱运行状态实时控制，ATM防护舱系统结构有：主控制板、强弱电控制模块、语音模块、防尾随系统、照明风扇、开关门按钮、应急按钮。
（2）智能语音安装有语音提示装置，提醒用户注意事项。
A、开门语音提示：按开门按钮开门进入，语音提示“欢迎使用XX行自动柜员机，请按屏幕提示进行操作，若有咨询事项，请与本机银行联系”等内容。
B、离开时语音提示：操作完毕后，按出门按钮离开，语音提示“谢谢使用，再见”等内容。
排风扇停止工作。
C、语音超时提示：本设备具有超时语音提示功能，当使用者超出设定的使用时间时（设定时间可调，目前设定5分钟），智能安全防护舱自动开锁，并语音提示“如果您的交易已经结束，请尽快离开”等内容。
ATM防护舱控制器使用说明V7
ATM防护舱控制器使⽤说明V7ATM防护舱控制器FHC6100使⽤说明⼀：功能说明:1: 按下外门开按键，如舱内⽆⼈，或者舱内⼈员操作时间超时，电锁打开。
开锁时间默认为3秒，可由计算机软件设置为1 – 7秒。
内门开和紧急开⽆条件打开电锁。
2: 1>：锁接⼝：常态为断电，开锁时间内，此接⼝输出12V电直流电。
（适⽤于电控锁，灵性锁）2>：备⽤接⼝：常态为输出12V直流电，开锁时间内，此接⼝断电。
（适⽤于磁⼒锁，电插锁）3：⼈⾛进舱体后，照明灯⽴刻点亮，⼈在灯亮（最⾼控制级别），语⾳3秒后开始播放。
4：⼈⾛出舱体后，照明灯3秒后动作，继续点亮还是熄灭，由灯箱控制⽅式控制：1）光控：环境亮度⾼时，照明灯，⼴告灯熄灭。
否则，点亮。
2）时控：在设置时间内，照明灯，⼴告灯点亮。
设置时间之外，熄灭。
3）光控+时控：在设置时间内，照明灯，⼴告灯点亮。
其他时间符合光控规则。
5：按下报警按键，扬声器报警，不间断，直到按任意按键触发⼀次其他语⾳播放才停⽌。
6：切割线：断开，扬声器⼀直报警（同时警号接⼝输出12V直流电，驱动警号⼯作），除⾮连接上切割线。
7：风扇⽤于连接12V直流风扇，舱内温度⾼于30度或者湿度⼤于80%，风扇启动。
8：任何情况下，按下紧急开，舱门打开。
9：是否连接以太⽹并不影响控制器⼯作。
连接以太⽹时，控制器的参数以及外设的状态（⽐如门的开关，灯的亮灭等）均会上报计算机。
控制器的⼯作参数需要由计算机软件设置。
10：系统停⽤需要由计算机软件设置。
停⽤后，紧急开和内门开按键依然有效，其他功能关闭。
11：红⾊拨码开关------ 设置，拨向左边，系统为正常⼯作模式。
拨向“设置”⼀边，⼯作⽅式如下：舱内⽆⼈：锁接⼝保持12V 输出，灵性锁⼀直打开（备⽤接⼝保持断电状态，磁⼒锁⼀直打开），不⽤按外门按键，直接拉门进⼊。
舱内有⼈操作时间未超时：锁接⼝保持断电，灵性锁上锁（备⽤接⼝保持12V输出，磁⼒锁吸合），按外门开按键⽆效。
ATM机智能防护舱解决方案
自助银行ATM防护舱简介乙元兴咨询热线：400-660-2801深圳市乙元兴自动门有限公司2014年3月目录第一章产品概述…………………………………………………………………一、需求分析二、设计目标及原则三、应用场合第二章A T M防护舱门功能特点产品结构………………………………一、ATM防护舱门功能特点二、ATM防护舱舱体结构第三章ATM防护舱产品技术参数……………………………………………………3.1 ATM防护舱产品技术参数3.2 ATM防护舱门禁系统软件介绍第一章产品概述一、需求分析随着我国金融电子化的发展、银行业务的不断增多，ATM自动提款机逐渐普及，银行卡在全国范围内联网通用的实现，给人们的经济和生活带来了极大的便利。
ATM自助取款机已被广泛使用，但由于ATM提款机的特殊位置，在使用过程中不断发生的用户隐私不能得到保护，银行卡被复制、密码被窃取等卡内信息被盗的安全问题已使许多用户感到担心；而现实生活中，银行取款尾随抢劫，也不再是港台影视作品中的独有风景；ATM的防范成为银行保安的一个重点和难点。
近几年来，以银行自助服务区域为袭击目标，持械袭击储户、抢劫现金及破坏银行自助设备等案件时有发生。
2010年1月7日，一名女子在自动取款机操作间内取款时，一名男子进入操作间将该女子所取钱款抢走，并向女子连捅三刀后逃跑，造成受害人抢救无效死亡。
2011年6月15日，江苏南京平江府路上的一家自助取款区监控探头拍下画面，一名女子在自助存取款机上存钱，这时又进来了一个男子，男子走到她旁边的自助取款机，就在女子操作ATM机的时候后，这名男子突然拿起一块板砖，冲向了女子，并拍向这名女子的头部。
2012年10月4日，27岁的宁波姑娘小林在江北区老外滩的ATM机取款1000元时遭遇不测，被持刀歹徒几乎“割喉”，脖子被划出十来公分的伤口。
2012年1月5日至10日短短5天内，江苏省无锡、南京、盐城、宿迁等地又相继发生4起犯罪嫌疑人持枪、持械袭击储户、抢劫现金及破坏银行自助设备案件，导致受害人一死一伤。
