plc复习题
(完整版)PLC复习试题库及答案
5、简述PLC的扫描工作过程。
6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。
（×）2、CPU224型PLC本机I/O点数为14/10。
（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。
（×）4、间接寻址是通过地址指针来存取存储器中的数据。
（?√??）5、存储器AI、AQ只能使用字寻址方式来存取信息。
（?√??）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。
2A3、A、4、A、C、5、 D ）A、6A、7、AC8AC、变量存储器D、内部存储器9、CPU224XP型PLC有几个通讯端口（A ）A、2个B、1个C、3个D、4个第三章一、填空题1、输出指令（对应于梯形图中的线圈）不能用于输入过程映像寄存器。
2、SM 0.1在首次扫描时为ON，通常用来进行程序初始化；SM0.0一直为 ON。
3、接通延时定时器TON的使能（IN）输入电路为ON时开始定时，当前值大于等于预设值时其定时器位变为 1，梯形图中其常开触点接通，常闭触点断开。
4、接通延时定时器TON的使能输入电路 OFF 时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。
5、有记忆接通延时定时器TONR的使能输入电路 ON 时开始定时，使能输入电路断开时，当前值不变。
使能输入电路再次接通时继续定时。
必须用复位指令来复位TONR。
6、断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 1 ，当前值被复位。
7、TONR的启动输入端IN由“1”变“0”时定时器复位。
（?×）8、定时器定时时间长短取决于定时分辨率。
PLC复习题
复习题一1. 工业控制中，哪一种级别的模拟量更容易受干扰. aA. u A级B. m A级C. A级D. 10A级2．十六进制的1F,转变为十进制是多少?aA．31 B.32 C.17 D.293. 可编程控制器中核心是aA.CPUB.输入/输出点C.电源D.定时器/计数器4. 可编程序控制器的实际应用中,一般I/O点数要冗余多少? cA．20% B．15% C．10% D．5%5．传统继电控制系统中的中间继电器，对应S7系列PLC的应是那种地址范围？cA. SMB. ACC. MD. VB6. 理论上S7-200系列的PLC最多可以扩展多少个I/O点?bA．40 B. 256 C. 128 D. 10007. S7-200系列的可编程序控制器，一个继电器输出点允许的最大通过电流是多少？aA．2A B. 0.5A C. 0.75 A D. 1A8. 西门子S7-200系列PLC普通输入点的响应时间大约是多少ms?bA. 100 msB. 10msC. 50 msD. 30 ms9. 对S7-200系列PLC , 输入公共端M与那种电压相连aA.0VB. +12VC. +24VD.-24V10. S7-200系列可编程序控制器的直电源电压输入范围是多少?cA．24VAC－220VAC B. 220－380VACC．DC24V D. 86－264VAC11. SM0.1常用于S7-200系列可编程序控制器的什么功能？bA.置位功能B. 初始化功能C.常数D. 复位功能12．SM是哪个存储器的标识符c。
A．高速计数器；B．累加器；C．特殊辅助寄存器；D．内部辅助寄存器。
13．CPU214型PLC本机I/O点数为a。
A.14/10；B.8/16；C.24/16；D.14/16；14．CPU214 型PLC有几个通讯端口a。
A、2个；B、1个；C、3个；D、4个；15. S7-200PLC，传送一个数据块数据,可采用哪个指令？bA.BMBB.MOVBC.SLBD.PID16. 使用那个命令，输出Q、M仅在驱动断开后的一个扫描周期内动作bA. LRDB. EDC. EUD. LPS17. S7-200系列可编程序控制器中,写内部时钟,用什么指令dA.TDB.TMC.TODRD.TRDW18. 如果可编程序控制器发出的脉冲频率超过步进电机可执行的最高脉冲频率,会发生那种情况？bA. 步进电机仍然精确运行B. 步进电机不能精确运行C. 步进电机方向会变化D. 步进电机方向不变19. S7系列可编程控制器对应传统继电控制的中间继电器，是那种地址？dA. VWB. QC. SMD. M20. S7-200系列可编程序控制器中,当可编程序控制器要对外部仪表进行通讯时,可以采用哪种指令？dA.ENIB.PIDC.SCRD. RCV21．在输出扫描阶段，将（b）寄存器中的内容复制到输出接线端子上。
PLC复习题（答案仅供参考）
PLC复习题（答案仅供参考）《电⽓与PLC控制技术》练习题⼀、填空题1、低压电器按动作原理分为⾃动电器和⼿动电器两类。
2、低压电器按⼯作原理分为电磁式电器和⾮电量控制电器两类。
3、低压电器按⽤途分为执⾏电器、控制电器、主令电器和配电电器四类。
4、低压断路器可配备漏电、⽋压、短路、失压、过载等保护功能。
5、主令电器种类繁多，常⽤的主令电器有控制按钮、⾏程开关、万能转换开关和主令控制器等。
6、交流接触器上的短路环的作⽤是减少衔铁吸合时产⽣的噪声和振动。
7、低压控制电器常⽤的灭弧装置有磁吹式、灭弧栅式两种。
8、继电器⼀般不是⽤来直接控制较强电流的主电路，⽽是通过接触器或其他电器对主电路进⾏控制。
9、热继电器是利⽤电流热效应来切断电路的保护电器。
10、控制线路原理图⼀般分为主电路和控制电路两部分。
11、原理图中，各电器的触头都按未通电或不受外⼒作⽤时的正常状态画出。
12、异步电动机作Y—△降压起动时，起动电流是全压起动电流的 1、3 __倍。
13、中间继电器是⼀种传递中间信号的电磁继电器，可⽤于信号放⼤，也可将⼀个信号转换成多个信号，从⽽增加触点数⽬。
14、⼯⼚电器按适⽤的电压范围分类可分为⾼压电器和低压 _电器。
15、中间继电器的作⽤是_信号放⼤、_增加触电数⽬。
16、空⽓式时间继电器可做成通电延时__ 型和断电延时__型。
17．电压继电器按其⽤途不同可分为控制⽤继电器、保护⽤继电器。
18．电磁机构吸引线圈按电流种类不同可分为直流、交流；按在电路中联接⽅式不同可分为电流、电压。
19、PLC的控制功能包含逻辑运算、定时、计数、顺序控制、算数运算五个⽅⾯。
20、编程器⼀般分为通⽤编程器和专⽤编程器两类。
21、PLC扫描⽤户程序的过程可分为输⼊采样、程序执⾏、输出刷新三个阶段。
22、PLC的输⼊形式有和两种。
23．T199为 100 ms的通⽤计时器。
24．C199为 16 位断电保持型计数器。
25、PLC的基本单元由、、、、等部件组成。
PLC复习题

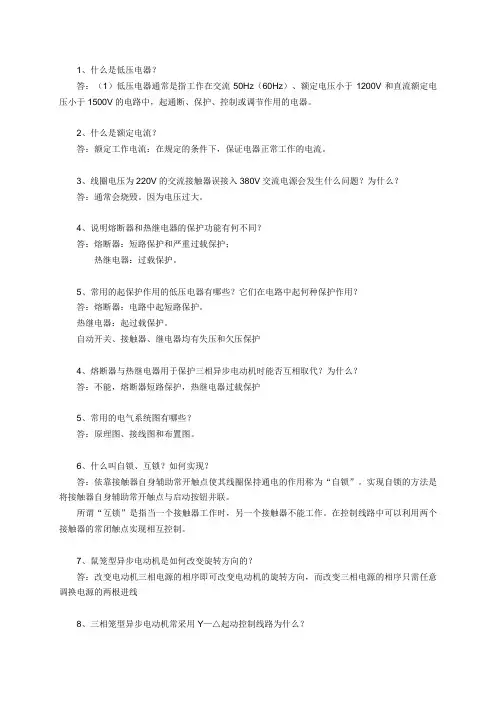

1、什么是低压电器？答：（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中，起通断、保护、控制或调节作用的电器。
2、什么是额定电流？答：额定工作电流：在规定的条件下，保证电器正常工作的电流。
3、线圈电压为220V的交流接触器误接入380V交流电源会发生什么问题？为什么？答：通常会烧毁。
因为电压过大。
4、说明熔断器和热继电器的保护功能有何不同？答：熔断器：短路保护和严重过载保护；热继电器：过载保护。
5、常用的起保护作用的低压电器有哪些？它们在电路中起何种保护作用？答：熔断器：电路中起短路保护。
热继电器：起过载保护。
自动开关、接触器、继电器均有失压和欠压保护4、熔断器与热继电器用于保护三相异步电动机时能否互相取代？为什么？答：不能，熔断器短路保护，热继电器过载保护5、常用的电气系统图有哪些？答：原理图、接线图和布置图。
6、什么叫自锁、互锁？如何实现？答：依靠接触器自身辅助常开触点使其线圈保持通电的作用称为“自锁”。
实现自锁的方法是将接触器自身辅助常开触点与启动按钮并联。
所谓“互锁”是指当一个接触器工作时，另一个接触器不能工作。
在控制线路中可以利用两个接触器的常闭触点实现相互控制。
7、鼠笼型异步电动机是如何改变旋转方向的？答：改变电动机三相电源的相序即可改变电动机的旋转方向，而改变三相电源的相序只需任意调换电源的两根进线8、三相笼型异步电动机常采用Y—△起动控制线路为什么？答：鼠笼异步电动机由于起动电流大，在短时间内会使输电线路上产生很大电压降落，造成电网电压显著下降。
不但会减少电动机本身的起动转矩，甚至不能起动，而且会使电网其它设备不能正常工作，使其它电动机因欠压而停车。
因而采用Y—△降压起动控制线路，减小对电网的影响。
9、画出星形一三角形降压起动控制的主电路和控制电路图。
并说明其工作过程。
自行设计10、图为控制两台电动机的控制电路，说明其工作过程，试分析电路有哪些特点?解：按下SB2 KM1吸合M1电机启动同时自锁，之后按下SB3 KM2才能吸合M2电机才能启动，同时互锁SB1，使其M1电机不能先停止，只有按下SB4 KM2断开，电动机M2停止，之后按下SB1 KM1才能断开，电机M1才能停止。
plc期末复习题及答案
plc期末复习题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑单元答案：A2. PLC的工作原理基于（）。
A. 顺序控制B. 循环控制C. 并行控制D. 事件控制答案：B3. PLC的输入设备通常包括（）。
A. 按钮和传感器B. 开关和继电器C. 显示器和打印机D. 电机和驱动器答案：A4. PLC的输出设备通常包括（）。
A. 指示灯和蜂鸣器B. 显示器和打印机C. 传感器和按钮D. 开关和继电器答案：A5. PLC的编程语言中，梯形图属于（）。
A. 文本编程语言B. 图形编程语言C. 机器语言D. 汇编语言答案：B6. PLC的扫描周期包括（）。
A. 输入扫描、程序执行、输出刷新B. 输入扫描、程序执行、输出处理C. 输入处理、程序执行、输出扫描D. 输入处理、程序执行、输出刷新答案：A7. PLC的存储器中，用户程序存储在（）。
A. 只读存储器B. 随机存取存储器C. 可编程非易失性存储器D. 可擦写可编程只读存储器答案：C8. PLC的通信接口通常支持（）。
A. 以太网B. 串行通信C. 无线通信D. 所有以上选项答案：D9. PLC的故障诊断功能包括（）。
A. 错误代码显示B. 程序跟踪C. 状态指示D. 所有以上选项答案：D10. PLC的扩展模块包括（）。
A. 输入/输出模块B. 通信模块C. 特殊功能模块D. 所有以上选项答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出（I/O）模块是用于连接PLC与外部______和执行器的接口。
答案：传感器2. PLC的扫描周期从______开始，经过程序执行，最后进行输出刷新。
答案：输入扫描3. 在PLC的梯形图中，常闭触点通常用______表示。
答案：一个带有斜杠的圆圈4. PLC的程序存储器可以存储用户编写的______。
答案：控制程序5. PLC的输出刷新阶段，PLC会将程序执行的结果输出到______。
plc复习题及参考答案
plc复习题及参考答案PLC复习题及参考答案一、选择题1. PLC的全称是什么？A. 个人学习计算机B. 可编程逻辑控制器C. 个人局域网络计算机D. 个人计算机局域网答案：B2. PLC的编程语言主要有哪几种？A. 汇编语言B. 机器语言C. 梯形图D. 高级语言答案：C3. PLC的输入/输出模块主要负责什么？A. 程序的编写B. 数据的存储C. 与外部设备连接D. 逻辑运算答案：C4. PLC的工作原理是什么？A. 顺序执行B. 并行执行C. 随机执行D. 循环执行答案：A5. PLC的扫描周期主要包括哪几个阶段？A. 输入处理B. 程序执行C. 输出处理D. 所有以上答案：D二、判断题1. PLC可以用于实现工业自动化控制。
（对）2. PLC的编程语言只有梯形图一种。
（错）3. PLC的输入/输出模块是与外部设备连接的关键部分。
（对）4. PLC的扫描周期是固定的，不会受到程序复杂度的影响。
（错）5. PLC的程序执行是并行的，可以同时处理多个任务。
（错）三、简答题1. 简述PLC的主要功能。
答：PLC的主要功能包括实现工业自动化控制，如控制机械动作、监测设备状态、数据采集与处理等。
2. 简述PLC的编程步骤。
答：PLC的编程步骤主要包括：需求分析、程序设计、程序编写、调试与测试、程序优化等。
3. 简述PLC的输入/输出处理过程。
答：PLC的输入/输出处理过程包括：输入模块接收外部信号，经过内部逻辑处理后，由输出模块控制外部设备执行相应的动作。
四、计算题1. 如果一个PLC的扫描周期为10ms，程序执行时间为5ms，那么输出处理需要多长时间？答：输出处理时间为扫描周期减去程序执行时间，即10ms - 5ms = 5ms。
五、案例分析题1. 假设有一个PLC控制系统用于控制一个简单的机械臂，机械臂需要在接收到启动信号后，先向下移动，然后向右移动，最后向上移动。
请描述PLC如何控制这个机械臂的移动。
PLC复习题
选择题1、微型计算机的核心设备是（D ）A、存储器B、输入设备C、输出设备D、中央处理器2、在PLC的梯形图中，线圈（B ）A、必须放在最左边B、必须放在最右边C、可放在任意位置D、可放在所需处3、在PLC中，（C D ）是具有掉电保持功能的软继电器。
A、输入继电器B、输出继电器C、计数器D、定时器4、用晶体管作为电子器件制作的计算机属于（ B ）A、第一代B、第二代C、第三代D、第四代5、通常所说的486、586微机中486、586的含义是（B ）A、主存的大小B、芯片的规格C、硬盘的容量D、主频6、微机中的中央处理器包括控制器和（ D ）A、ROMB、RAMC、存储器D、运算器7、计算机内采用二进制的主要原因是（ D ）A、运算速度快B、运算精度高C、算法简单D、电子元件特征8、将二进制010*********转化成十进制数是（A）A、1371B、3161C、1136D、16319、PLC可编程序控制器整个工作过程分五个阶段，当PLC通电运行时，第一个阶段应为（A）A、自诊断B、输入采样C、程序执行D、输出刷新10、国内外PLC个生产厂家都把（A）作为第一用户编程语言。
A、梯形图B、指令表C、逻辑功能图D、C语言11、PLC采用的工作方式是：BA、键盘扫描B、循环扫描C、I/O扫描12、PLC一般整体式的是：AA、小型机B、中型机C、大型机13、影响PLC扫描周期长短的主要因素是：AA、控制程序的长短B、CPU执行指令的速度C、I/O刷新的时间14、PLC之所以抗干扰能力强，是因为在I/O接口电路采用了：DA、RC滤波器B、阻容耦合C、电磁耦合D、光电耦合15、PLC中唯一能驱动外部负载的元件是：DA、IB、MC、TD、Q16、对低速、大功率的负载一般应选用PLC的输出接口电路是：BA、晶体管型B、继电器型C、晶闸管型17、对高速、大功率的负载一般应选用PLC的输出接口电路是：CA、晶体管型B、继电器型C、晶闸管型18、PLC手持编程器一般采用的编程语言是：DA、LADB、FBDC、STL19、大型PLC一般的结构形式为:A20、A、机架模块式B、整体式21、PLC编程语言中最直观的编程语言是：AA、梯形图B、指令语句表C、C语言D、BASIC语言判断题：1、可编程序控制器（PLC）是由输入部分、逻辑部分和输出部分组成。
PLc复习题
PLC复习题1.PLC是如何定义的？PLC是可编程序逻辑控制器英文“progranmmable logical controller”的简称，他是微机技术与继电器接触器常规控制概念相结合的产物，即采用微型计算机的基本结构和工作原理，融合继电接触器控制的概念构成的一种新型电控器。
2.PLC有哪些功能？PLC的型号繁多，各种类型的PLC的功能不尽相同，但目前的PLC一般都具有下列功能：1）条件控制 2）定时控制 3）计数控制 4）数据处理 5）步进控制6）通信与联网 7）对控制系统的监控3.与工控机相比，PLC具有以下独特的特点：1.通用性强2.接线简单3.编程容易4.抗干扰能力强，可靠性高5.容量大，体积小，重量轻，功耗少，成本低，维修方便4.PLC硬件主要由哪几部分组成？各部分主要作用是什么？PLC的硬件主要有六部分组成：CPU（中央处理器），存储器，输入/输出（I/O）接口电路，电源，外设接口，输入/输出（I/O）扩展接口。
CPU的主要功能有:接受输入信号并存入存储器，读出指令，执行指令并将结果输出，处理中断请求，准备下一条指令等。
存储器主要用来存放系统成序，用户程序和数据。
输入接口电路是将输入信号经过光电耦合并经RC电路滤波后才送入PLC内部放大器，采用光电耦合和RC滤波的措施后能有效的消除环境中杂散电磁波等造成的干扰：输出接口电路将ＰＬＣ的内部电路与外部负载电路进行电气隔离：电源部分的作用是为ＰＬＣ内部和外部提供工作电源。
5．PLC的输入、输出信号有那几种类型？PLC的输入，输出信号开关量，模拟量，数字量。
6. PLC输出接口电路有那几种形式？PLC的输出接口电路有三种形式：一种是继电器输出，一种是晶闸管输出，一种是晶体管输出。
7.PLC对电源的基本要求有：1）能有效控制，消除电网电源带来的各种噪音2）.不会因电源发生故障而导致其他部分产生故障3）能在较宽的电压波动范围内保持输出电压稳定4）电源本身的功耗应尽量能低，以降低整机的温升5）内部电源及PLC向外提供的电源与外部电源间应完全隔离6）有较强的主动保护功能8.PLC的系统程序有三种：各自的作用：1.系统管理程序：由他决定系统的工作节拍，包括ＰＬＣ运行管理（各种操作的时间分配安排），存储空间管理（生成用户数据区）和系统自诊管理（如电源，系统出错，程序语法等）2.用户程序编辑和指令解释程序：编辑程序能将用户程序变为内码形式以便于程序的修改，调试，解释程序能将编程语言变为机器语言一百年ＣＰＵ操作运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试题一单按钮控制电动机起动停止
一、控制要求
用一只按钮控制电动机，第一次按下按钮时电动机起动，第二次按下按钮时电动机停止，第三次按下按钮时电动机起动，第四次按下按钮时电动机停止，……，以此规律循环下去。
二、答题要求
1、在操作箱设计输入输出接线。
2、编制梯形图程序。
3、打开主机电源将程序下载到主机中。
4、启动并运行程序。
5、在答题纸上，写出I/O分配表、梯形图。
试题二小车多站点呼
一、控制要求
一辆小车在一条线路上运行，线路上有1#—5# 5个站点，每个站点各设一个行程开关和一个呼叫按钮，要求无论小车在哪个站点，当某个站点按下呼叫按钮后小车将自动行进到呼叫点。
输入/输出信号定义：
1#—5#站点的行程开关依次是X1，X2，X3，X4，X5。
1#—5#站点的呼叫按钮依次是X11，X12，X13，X14，X15。
二、答题要求
1、在操作箱设计输入输出接线。
2、编制梯形图程序。
3、打开主机电源将程序下载到主机中。
4、启动并运行程序。
5、在答题纸上，写出I/O分配表、梯形图。
试题三水塔水位控制模拟
一、控制要求
当水池水位低于水池低水位界（S4为ON表示），阀Y打开进水（Y为ON）定时器开始定时，4秒后，如果S4还不为OFF，那么阀Y指示灯闪烁，表示阀Y没有进水，出现故障，S3为ON后，阀Y关闭（Y为OFF）。
当S4为OFF时，且水塔水位低于水塔低水位界时S2为ON，电机M运转抽水。
当水塔水位高于水塔高水位界时电机M停止。
面板中S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M1为抽水电机，Y为水阀。
二、面板图
三、答题要求
1、在操作箱设计输入输出接线。
2、编制梯形图程序。
3、打开主机电源将程序下载到主机中。
4、启动并运行程序。
5、在答题纸上，写出I/O分配表、梯形图。
试题四LED数码显示的抢答控制
一、控制要求
1、四人组成的竞赛抢答，有四个对应按扭，编号1，2，3，4，当某一组按下按扭后，显示出该组编号，并使铃发出响声，同时锁住其他组的抢答器（其他组抢答无效），抢答器设有复位开关，复位后可重新抢答。
2、当第1组抢答时，LED数码显示器应显示1，既图中的B，C段亮，显示数字1。
当第二组抢答时，应是A，B，G，E，D亮，显示数字2。
当第三组抢答时应是A，B，G，C，D亮，显示数字三。
第四组抢答时应是F，G，B，C亮。
二、LED数码显示面板图
三、答题要求
1、在操作箱设计输入输出接线。
2、编制梯形图程序。
3、打开主机电源将程序下载到主机中。
4、启动并运行程序。
5、在答题纸上，写出I/O分配表、梯形图。
试题五四节传送带的模拟
一、控制要求
一个用四条皮带运输机的传送系统，分别用四台电动机带动，控制要求如下：启动时先起动最末一条皮带机，经过1秒延时，再依次起动其它皮带机。
停止时应先停止最前一条皮带机，待料运送完毕后再依次停止其它皮带机。
当某条皮带机发生故障时，该皮带机及其前面的皮带机立即停止，而该皮带机以后的皮带机待运完后才停止。
例如M2故障，M1、M2立即停，经过1秒延时后，M3停，再过1秒，M4停。
二、面板图
三、答题要求
1、在操作箱设计输入输出接线。
2、编制梯形图程序。
3、打开主机电源将程序下载到主机中。
4、启动并运行程序。
5、在答题纸上，写出I/O分配表、梯形图。
试题六三相鼠笼式异步电动机带延时正反转控制一、控制要求
启动：按下启动按钮SB1，电机正转，延时3S后，电机反转；
按下启动按钮SB2，电机反转，延时4S后，电机正转；
按下停止按钮SB3电机停止运转。
二、面板图
三、答题要求
1、在操作箱设计输入输出接线。
2、编制梯形图程序。
3、打开主机电源将程序下载到主机中。
4、启动并运行程序。
5、在答题纸上，写出I/O分配表、画出PLC接线图、写出梯形图。
试题七液体混合装置控制的模拟
一、控制要求
两种液体混合装置，SL1、SL2、SL3为液面传感器，液体A、B阀门与混合液阀门由电磁阀YV1、YV2、YV3控制，M为搅匀电机，控制要求如下：初始状态:装置投入运行时，液体A、B阀门关闭，混合液阀门打开20秒将容器放空后关闭。
启动操作:按下启动按钮SB1，装置就开始按下列约定的规律操作：
混合液体阀打开先将剩余液体放完。
液体A阀门打开，液体A流入容器。
当液面到达SL2时，SL2接通，关闭液体A阀门，打开液体B阀门。
液面到达SL1时，关闭液体B阀门，搅匀电机开始搅匀。
搅匀电机工作6秒后停止搅动，混合液体阀门打开，开始放出混合液体。
当液面下降到SL3时，SL3由接通变为断开，再过2秒后，容器放空，混合液阀门关闭，开始下一周期。
二、面板图
上图中， SL1、SL2、SL3为液面传感器，用钮子开关来模拟。
三、答题要求
1、在操作箱设计输入输出接线。
2、编制梯形图程序。
3、打开主机电源将程序下载到主机中。
4、启动并运行程序。
5、在答题纸上，写出I/O分配表、梯形图。
试题八霓虹灯设计
一、控制要求
设计简单霓虹灯，要求4盏灯，在每一瞬间三盏灯亮，一盏灯熄，且按照顺序排列灯熄。
每盏灯亮、熄的时间分别为0.5秒。
按下启动按钮，霓虹灯按以上规律亮灭，按下停止按钮之后，所有灯立刻熄灭。
二、面板图
熄（1）熄（2）熄（3）熄（4）
（1）（2）（3）（4）
三、答题要求
1、在操作箱设计输入输出接线。
2、编制梯形图程序。
3、打开主机电源将程序下载到主机中。
4、启动并运行程序。
5、在答题纸上，写出I/O分配表、梯形图。
试题九用PLC控制一个密码锁
一、控制要求
设置4位数密码为8365的密码锁，将数字开关拨到8时按一下确认键X0，再分别在拨到密码数3、6、5时按一下确认键，电磁锁Y0得电开锁。
二、答题要求
1、在操作箱设计输入输出接线。
2、编制梯形图程序。
3、打开主机电源将程序下载到主机中。
4、启动并运行程序。
5、在答题纸上，写出I/O分配表、梯形图。
题十小车左右运行控制
一、控制要求
一个小车能在轨道上左右开动。
轨道两边有两个限位开关SQ1（X3）、SQ2（X4）。
小车在停止状态时，当按下左行启动开关（X0）之后，小车立刻向左开动。
左行过程中碰到SQ1后，就停止2秒，然后就向右行驶，右行过程中碰到SQ2,就停止2秒，然后向左行驶。
小车在停止状态时，当按下右行启动开关（X1）之后，小车立刻向右开动。
右行过程中碰到SQ2后，就停止2秒，然后就向左行驶，左行过程中碰到SQ1, 就停止2秒，然后就向右行驶。
按下停止按钮（X2），小车立刻停止。
二、答题要求
1、只有在停止状态下，左行启动开关和右行启动开关才起作用。
2、在操作箱设计输入输出接线。
3、编制梯形图程序。
4、打开主机电源将程序下载到主机中。
5、启动并运行程序。
6、在答题纸上，写出I/O分配表、梯形图。
