涂料及保温面积计算规则
保温层计算规则一1、外墙保温=墙外边线面积-门窗洞口+侧壁（加至保温层外边）；2、外墙抹灰=墙外边线面积-门窗洞口+侧壁（不加保温层外边）二外墙保温面积：大约是建筑面积的0.5--0.6倍.一般是竣工后按实际粘贴面积计算。
即楼的周长乘以总高，扣除门窗洞口和阳台底板、空调板所占面积后的得数。
如果阳台内、阳台两侧、首层阳台底面、飘窗上下板有粘贴另外加上就行。
三（一）保温隔热层应区别不同保温隔热材料，除另有规定者外，均按设计实铺厚度以立方米计算。
（二）保温隔热层厚度按隔热材料（不包括胶结材料）净厚度计算。
（三）地面隔热层按围护结构墙体间净面积乘以设计厚度以立方米计算，不扣除柱、垛所占的体积。
（四）墙体隔热层，外墙按隔热层中心、内墙按隔热层净长乘以图示尺寸高度及厚度以立方米计算，应扣除冷藏门洞口和管道穿墙洞口所占的体积。
（五）柱包隔热层，按图示柱的隔热层中心线的展开长度乘以图示尺寸高度及厚度以立方米计算。
（六）其他保温隔热：1. 池槽隔热层按图示池槽保温隔热层的长、宽及其厚度以立方米计算。
其中池壁按墙面计算，池底按地面计算。
2. 门洞口侧壁周围的隔热部分，按图示隔热层尺寸以立方米计算，并入墙面的保温隔热工程量内。
3.柱帽保温隔热层按图示保温隔热层体积并入天棚保温隔热层工程量内。
（七）、外墙保温:按设计实铺面积以平方米计算工程量。
四保温层在窗户侧面处的面积也要计算。
五建筑外墙体面积- 门窗洞口的面积+ 门窗洞口的内侧面实际粘贴面积涂料面积计算规则1）内墙面抹灰工程量计算。
内墙面抹灰工程量，等于内墙面长度乘以内墙面的抹灰高度以平方米计算。
扣除门窗洞口和空圈所占的面积，不扣除踢脚板、挂镜线、0.3m2以内的孔洞和墙与构件交接处的面积，洞口侧壁和顶面亦不增加。
墙垛和附墙烟囱侧壁面积与内墙抹灰工程量合并计算。
内墙面抹灰的长度，以主墙间的图示净长尺寸计算。
内墙面抹灰高度：无墙裙的，按室内地面或楼面至天棚底面之间距离计算；有墙裙的，按墙裙顶至天棚底面之间的距离计算。
外墙保温及涂料施工方案
外墙保温及涂料施工方案一、项目背景二、施工方案1.前期准备工作（1）确定施工面积和资金预算；（2）拆除外墙上的原有附属设施，并做好保护措施，防止施工过程中对周边环境和设施的损坏；（3）对外墙进行清洗等处理，确保施工表面干燥、洁净。
2.外墙保温材料选择根据建筑物的具体情况，选择合适的外墙保温材料。
常见的外墙保温材料有聚苯板、聚氨酯板、岩棉板等，可以根据不同的需求选择不同的材料。
3.外墙保温系统施工（1）基层处理：对待保温的外墙基层进行处理，包括清洁、打磨、修补等；（2）粘贴保温材料：根据保温材料的特性，选择合适的粘接剂进行粘贴，确保附着牢固；（3）一次抹灰：在保温材料上进行一次抹灰，增强抗裂性能；（4）加固网布：在抹灰层上粘贴加固网布，增强保温层的抗拉强度；（5）二次抹灰：对加固网格布进行一次抹灰，形成光滑的表面，准备进行涂料施工。
4.外墙涂料施工（1）底漆处理：在抹灰层干燥后，进行底漆处理，加强附着力和保护层，提高涂料的附着力；（2）滚涂涂料：选择合适的涂料进行滚涂，确保涂料均匀、覆盖完整；（3）二次涂料：涂完一遍涂料后，等待干燥后再施加一遍涂料，增加涂层的厚度和耐久性；（4）封面处理：涂料施工完成后，对涂层进行封面处理，提高涂层的耐候性和防污性。
三、施工注意事项1.施工期间要注意保护周边环境和设施，防止施工过程中的破坏和污染；2.施工现场要保持整洁，确保施工质量；3.确保施工材料的质量和合理的施工工艺，以保证施工的持久性和效果；4.施工结束后，对施工现场进行清理，清除杂物和垃圾。
四、施工安全措施1.施工人员要佩戴合格的安全防护用品，如安全帽、口罩、手套等；2.施工现场要设置警示标志，提醒过往人员注意安全；3.施工过程中要注意防火措施，禁止吸烟和使用明火；4.施工现场要保持通风良好，防止有害气体的积聚。
总之，外墙保温及涂料施工需要根据具体的情况和要求，选择合适的材料和施工工艺，确保施工质量和安全。
外墙保温工程量计算实例
外墙保温工程量计算实例第一步，确定保温材料和厚度。
外墙保温常用的保温材料有岩棉板、聚苯板、聚氨酯板等。
在这个实例中，我们使用聚氨酯板。
根据设计要求，外墙保温板的厚度为50mm。
第二步，计算保温板的面积。
首先，我们测量外墙的长度和高度。
假设外墙的长度为20米，高度为3米。
根据计算公式，保温板的面积为：面积=长度×高度=20m×3m=60平方米第三步，计算保温板的数量。
保温板的尺寸为1.2米×2.4米，根据尺寸计算可以得到：每块保温板的面积=1.2m×2.4m=2.88平方米所以，保温板的数量为：数量=面积÷每块面积=60平方米÷2.88平方米≈20块第四步，计算保温层和抹灰层的面积。
在外墙保温工程中，还需要施工保温层和抹灰层。
保温层的厚度为20mm，抹灰层的厚度为10mm。
保温层的面积为：面积=长度×高度=20m×3m=60平方米抹灰层的面积为：面积=长度×高度=20m×3m=60平方米第五步，计算保温层和抹灰层所需的材料数量。
保温层使用的材料为保温胶粉，假设每平方米所需的保温胶粉量为1kg。
所以，保温层所需的保温胶粉数量为：数量 = 面积× 单位面积用量 = 60平方米× 1kg/平方米 = 60kg 抹灰层使用的材料为抹灰砂浆，假设每平方米所需的抹灰砂浆量为3kg。
所以，抹灰层所需的抹灰砂浆数量为：数量 = 面积× 单位面积用量 = 60平方米× 3kg/平方米 =180kg第六步，计算保温板的固定件数量。
保温板需要使用固定件进行固定。
根据设计要求，保温板每平方米需要固定6个固定件。
所以，保温板的固定件数量为：数量=面积×单位面积用量=60平方米×6个/平方米=360个综上所述，根据这个实例，外墙保温工程所需的材料数量为：保温板20块、保温胶粉60kg、抹灰砂浆180kg，并需要使用360个固定件。
涂料及保温面积计算规则
保温层计算规则一1、外墙保温=墙外边线面积-门窗洞口+侧壁（加至保温层外边）；2、外墙抹灰=墙外边线面积-门窗洞口+侧壁（不加保温层外边）二外墙保温面积：大约是建筑面积的0.5--0.6倍.一般是竣工后按实际粘贴面积计算。
即楼的周长乘以总高，扣除门窗洞口和阳台底板、空调板所占面积后的得数。
如果阳台内、阳台两侧、首层阳台底面、飘窗上下板有粘贴另外加上就行。
三（一）保温隔热层应区别不同保温隔热材料，除另有规定者外，均按设计实铺厚度以立方米计算。
（二）保温隔热层厚度按隔热材料（不包括胶结材料）净厚度计算。
（三）地面隔热层按围护结构墙体间净面积乘以设计厚度以立方米计算，不扣除柱、垛所占的体积。
（四）墙体隔热层，外墙按隔热层中心、内墙按隔热层净长乘以图示尺寸高度及厚度以立方米计算，应扣除冷藏门洞口和管道穿墙洞口所占的体积。
（五）柱包隔热层，按图示柱的隔热层中心线的展开长度乘以图示尺寸高度及厚度以立方米计算。
（六）其他保温隔热：1.池梢隔热层按图示池梢保温隔热层的长、宽及其厚度以立方米计算。
其中池壁按墙面计算，池底按地面计算。
2.门洞口侧壁周围的隔热部分，按图示隔热层尺寸以立方米计算，并入墙面的保温隔热工程量内3.柱帽保温隔热层按图示保温隔热层体积并入天棚保温隔热层工程量内。
（七）、外墙保温：按设计实铺面积以平方米计算工程量。
四保温层在窗户侧面处的面积也要计算。
五建筑外墙体面积-门窗洞口的面积+门窗洞口的内侧面实际粘贴面积涂料面积计算规则1）内墙面抹灰工程量计算。
内墙面抹灰工程量，等于内墙面长度乘以内墙面的抹灰高度以平方米计算。
扣除门窗洞口和空圈所占的面积，不扣除踢脚板、挂镜线、0.3m2以内的孔洞和墙与构件交接处的面积，洞口侧壁和顶面亦不增加。
墙垛和附墙烟囱侧壁面积与内墙抹灰工程量合并计算。
内墙面抹灰的长度，以主墙间的图示净长尺寸计算。
内墙面抹灰高度：无墙裙的，按室内地面或楼面至天棚底面之间距离计算；有墙裙的，按墙裙顶至天棚底面之间的距离计算。

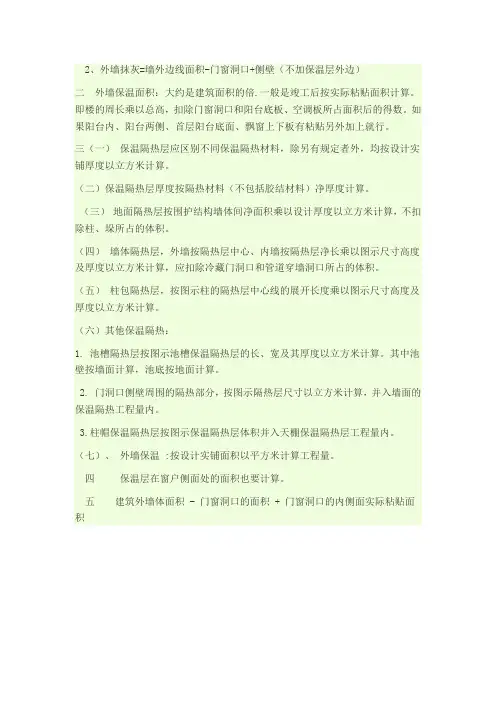

外墙保温面积计算规则
2、外墙抹灰=墙外边线面积-门窗洞口+侧壁（不加保温层外边）
二外墙保温面积：大约是建筑面积的倍.一般是竣工后按实际粘贴面积计算。
即楼的周长乘以总高，扣除门窗洞口和阳台底板、空调板所占面积后的得数。
如果阳台内、阳台两侧、首层阳台底面、飘窗上下板有粘贴另外加上就行。
三（一）保温隔热层应区别不同保温隔热材料，除另有规定者外，均按设计实铺厚度以立方米计算。
（二）保温隔热层厚度按隔热材料（不包括胶结材料）净厚度计算。
（三）地面隔热层按围护结构墙体间净面积乘以设计厚度以立方米计算，不扣除柱、垛所占的体积。
（四）墙体隔热层，外墙按隔热层中心、内墙按隔热层净长乘以图示尺寸高度及厚度以立方米计算，应扣除冷藏门洞口和管道穿墙洞口所占的体积。
（五）柱包隔热层，按图示柱的隔热层中心线的展开长度乘以图示尺寸高度及厚度以立方米计算。
（六）其他保温隔热：
1. 池槽隔热层按图示池槽保温隔热层的长、宽及其厚度以立方米计算。
其中池壁按墙面计算，池底按地面计算。
2. 门洞口侧壁周围的隔热部分，按图示隔热层尺寸以立方米计算，并入墙面的保温隔热工程量内。
3.柱帽保温隔热层按图示保温隔热层体积并入天棚保温隔热层工程量内。
（七）、外墙保温 :按设计实铺面积以平方米计算工程量。
四保温层在窗户侧面处的面积也要计算。
五建筑外墙体面积 - 门窗洞口的面积 + 门窗洞口的内侧面实际粘贴面积。

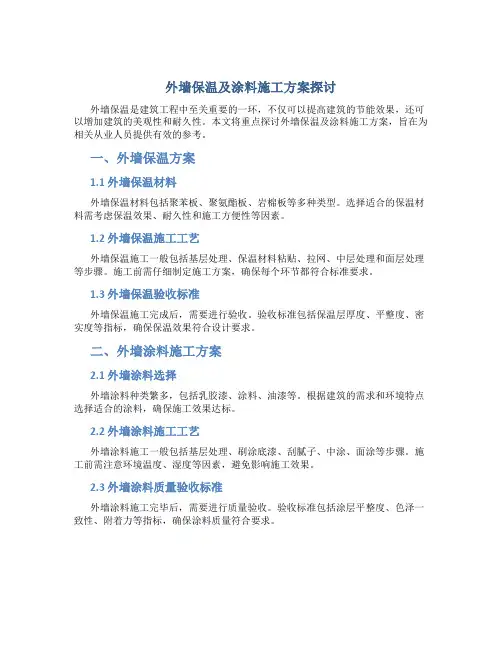

外墙保温及涂料施工方案课案
外墙保温及涂料施工方案探讨
外墙保温是建筑工程中至关重要的一环，不仅可以提高建筑的节能效果，还可以增加建筑的美观性和耐久性。
本文将重点探讨外墙保温及涂料施工方案，旨在为相关从业人员提供有效的参考。
一、外墙保温方案
1.1 外墙保温材料
外墙保温材料包括聚苯板、聚氨酯板、岩棉板等多种类型。
选择适合的保温材料需考虑保温效果、耐久性和施工方便性等因素。
1.2 外墙保温施工工艺
外墙保温施工一般包括基层处理、保温材料粘贴、拉网、中层处理和面层处理等步骤。
施工前需仔细制定施工方案，确保每个环节都符合标准要求。
1.3 外墙保温验收标准
外墙保温施工完成后，需要进行验收。
验收标准包括保温层厚度、平整度、密实度等指标，确保保温效果符合设计要求。
二、外墙涂料施工方案
2.1 外墙涂料选择
外墙涂料种类繁多，包括乳胶漆、涂料、油漆等。
根据建筑的需求和环境特点选择适合的涂料，确保施工效果达标。
2.2 外墙涂料施工工艺
外墙涂料施工一般包括基层处理、刷涂底漆、刮腻子、中涂、面涂等步骤。
施工前需注意环境温度、湿度等因素，避免影响施工效果。
2.3 外墙涂料质量验收标准
外墙涂料施工完毕后，需要进行质量验收。
验收标准包括涂层平整度、色泽一致性、附着力等指标，确保涂料质量符合要求。
三、总结
外墙保温及涂料施工是保障建筑质量和使用寿命的重要环节，施工过程中需严格按照标准要求进行，确保施工效果达标。
希望本文对相关从业人员有所启发，促进行业不断提升和发展。
外墙保温及涂料施工方案
外墙保温及涂料施工方案一、工程概况本工程位于。
结构形式为剪力墙结构，基础为桩基础。
二、方案概述外墙外保温薄抹灰系统是由专用粘接胶浆、聚苯板、锚固件、耐碱玻纤网格布、聚合物抹面胶浆、弹性腻子、弹性涂料饰面层组成。
专用粘接胶浆和抹面胶浆是高分子聚合物材料与普通硅酸盐水泥混合而成的改性砂浆,用以在基层墙体上粘结聚苯板和在聚苯板上粘接玻纤网，具有良好的粘结力。
耐碱玻纤网可增加抹面层机械强度和抵御骤冷骤热、温差变化引起的保温板及抹面层的开裂。
弹性腻子具有一定的延展性，弹性面涂具有极高的断裂伸长率，并有多种颜色和纹理可供选用.这些材料配套使用，每种材料都要符合当地冬季严寒气温的要求,保证整个系统具有极佳的抗龟裂功能，以及高效的保温隔热性能、卓越的耐候性能，良好的防水和水蒸气渗透性能，以及适宜的装饰效果。
饰面采用高洁弹性涂料，还可以增强系统的抗粉尘附着能力,保证建筑物整体持久的清洁美观.三、施工条件※施工现场应做到通电、通水，并保持工作环境的清洁。
※操作地点环境温度和基层墙体表面温度均不得高于35℃，风级不大于5级。
※为保证施工质量,施工面应避免阳光暴晒。
必要时，应在脚手架上搭设防晒布，遮挡施工墙面。
※雨天施工时应采取措施，防止雨水冲刷墙面。
四、材料的基本技术性能要求1、粘接胶浆主要技术性能指标冬季施工材料要求：粘接砂浆制作过程中采取防冻配比，保证施工中及施工24小时内温度需保持在—3℃以上。
2、聚苯板性能指标3、耐碱玻纤网格布主要技术性能指标4、聚合物砂浆（抹面砂浆）主要性能指标冬季施工材料要求：抹面砂浆制作过程中采取防冻配比，保证施工中及施工2小时内温度保持在0℃以上，施工后6小时内温度保持在—3℃以上.5、弹性腻子主要技术性能指标6、弹性涂料主要技术指标五、材料的运输和储存1、所有的保温及外饰层材料应在原包装、带有完整标签的情况下运送至施工现场。
2、材料应储存在阴凉、干燥的地方，避免太阳直晒，远离火源，避免因气候或其它因素影响材料的质量。
外墙保温工程量计算实例
外墙保温工程量计算实例假设我们要计算一栋住宅的外墙保温工程量，该住宅的外墙面积为200平方米，要求保温层厚度为10厘米，保温材料选择聚苯乙烯泡沫板。
1. 计算保温材料的体积聚苯乙烯泡沫板的密度一般为18-30kg/m³，假设我们选择的密度为20kg/m³，则保温材料的体积为：体积 = 面积 ×厚度 = 200平方米 × 0.1米 = 20立方米2. 计算保温材料的重量保温材料的重量等于体积乘以密度，所以保温材料的重量为：重量 = 体积 ×密度 = 20立方米 × 20kg/m³ = 400kg3. 计算保温材料的价格保温材料的参考价格为200元/平方米，故该工程的保温材料费用为：费用 = 面积 ×单价 = 200平方米 × 200元/平方米 = 40000元4. 计算保温层面积由于要贴在墙体表面的保温材料还需要留出一定的空隙，所以保温层的实际面积会大于墙体面积。
假设我们选择的保温材料采用粘贴法施工，预留出的空隙为10%，则保温层的实际面积为：面积 = 墙体面积 ×（1+空隙率）= 200平方米×（1+10%）= 220平方米5. 计算保温层的厚度由于保温层采用的是聚苯乙烯泡沫板，其热传导系数一般为0.03 W/m·K，故10厘米厚的保温层的热阻值为：热阻值 = 厚度 / 热传导系数 = 0.1米 / 0.03 W/m·K = 3.33m²·K/W6. 计算保温层的导热系数保温层的导热系数等于保温材料的热传导系数，即0.03W/m·K。
7. 计算保温层的保温性能由于墙体保温后的热阻值为：热阻值 = 3.33 m²·K/W所以保温层的保温性能为：保温性能 = 热阻值 ×实际面积 = 3.33 m²·K/W × 220平方米 = 732.6 m²·K/W通过以上计算，我们得出了这个外墙保温工程的材料需求、费用、面积、厚度、导热系数、保温性能等参数，为工程实施提供了基础数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图形算量之外墙保温及涂料
刘立飞外墙外保温及装饰中的外墙涂料，都是外墙面外侧的图元构件。
在图形算量软件中，是分开定义的。
比如说，“保温层”是放在“其他”栏目中，“墙面”是放在“装饰”中进行定义的。
现结合手中的空中别墅工程，结合本工程的实际情况，分析图形算量中外墙保温及涂料的绘制与计算。
本空中别墅工程，地上五层、地下一层，但负一层的底标高在室外地坪以上。
因此上来讲，本工程严格意义上没有地下室，属于地上六层的建筑。
负一层是花园层，车库部分；首层和第二层是一户、三层和四层是一户，第五层是阳光活动室，属于上层住户。
由于内部结构及分区的复杂性，外装饰立面也不尽相同。
立面图：（图1、图2、图3）如下：
通过以上外墙涂料的对比，不难发现涂料的复杂性。
面对这个问题时，在定义相关的图元后，还要进行属性的定义分析。
但同时，这个建筑物需要外墙保温，从图纸上也能看出来，如下图（图4）所示：
（红色的边缘线，就是外墙保温的位置）
两种图元都是在外墙的外侧，在进行绘制的时候不难发现，我们能不能合并在一起进行分析呢？接下来我们逐步开始分析：
首先，要清楚这个工程那里需要什么样的涂料，哪里又需要保温。
针对这个问题，现在要仔细看图纸，例如本工程两侧分别是小亭子，四周的墙体均是外墙构件。
内侧都是用浅黄色涂料的，并非是内墙腻子；还有两侧的墙体一边未加保温，一边设置保温；电梯上侧还未进行设置保温等等情况。
根据以上观察，所以要进行图元构件的定义，如下图（图5）所示：
这样定义图元的目的在于，进行了两种图元的汇总，在面对同样的外墙外构件能够综合在一起分析，大大减少了工作量。
因为只要注意哪里设置了保温、哪里没有设置保温即可，没有必要在重新绘制就可以计算到该工程量了。
再者，在进行接下来的外墙涂料的绘制中，不难发现，外墙涂料的标高不同，不能直接出图。
需要在绘制当前层的前提下，看立面图的标高设置情况，然后在属性定义中进行修改相应的标高。
外墙面的装饰图元，不能进行打断、复制等相关操作，因此上讲，不便于绘图操作，要看清哪里是对称的图元，哪里是相同的图元，一起绘制该图元较简捷！如下图（图6）所示：
（图中未绘制部分，在上层进行绘制，然后修改下标高即可；选中图元部位和右侧的图元是相同的构件，只是有无保温而已）
在外墙装饰及外墙外保温同时分析的时候，只要分清哪里需要设置保温、哪里是什么样的涂料即可。
细心加耐心时，还应要有立体感，知道是什么样的构件，需要什么样的构件。
最后，绘制完后，要对计算的数据进行整理。
因为在定义的时候，把保温及
涂料定义在一起，接下来对分析数据是，要提出保温时，还要看不同涂料的汇总。
如下图（图7）所示：
在面对数据的处理时，最好导在表格中，然后对需要的数据从文本状态切换到数字状态，再进行汇总。
综上所述，外墙外保温和外墙外涂料都是按照外墙的贴面面积分析的。
正因为这样，才能进行合并分析图元构件，方面了计算，节省了时间。
同样的，在计算相应的工程量时，有些构件没有必要全部进行绘制，同样的还应该进行整合，方面计算及数据分析。
在此，有什么意见或者建议，请不吝指教！。
