时钟频率

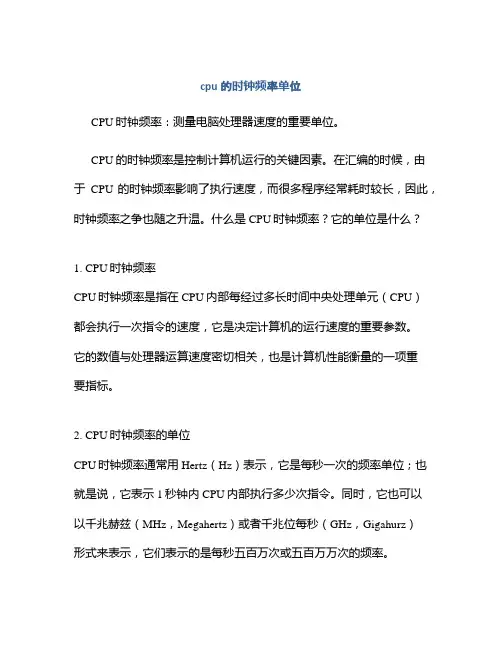

cpu的时钟频率单位
cpu的时钟频率单位CPU时钟频率：测量电脑处理器速度的重要单位。
CPU的时钟频率是控制计算机运行的关键因素。
在汇编的时候，由于CPU的时钟频率影响了执行速度，而很多程序经常耗时较长，因此，时钟频率之争也随之升温。
什么是CPU时钟频率？它的单位是什么？1. CPU时钟频率CPU时钟频率是指在CPU内部每经过多长时间中央处理单元（CPU）都会执行一次指令的速度，它是决定计算机的运行速度的重要参数。
它的数值与处理器运算速度密切相关，也是计算机性能衡量的一项重要指标。
2. CPU时钟频率的单位CPU时钟频率通常用Hertz（Hz）表示，它是每秒一次的频率单位；也就是说，它表示1秒钟内CPU内部执行多少次指令。
同时，它也可以以千兆赫兹（MHz，Megahertz）或者千兆位每秒（GHz，Gigahurz）形式来表示，它们表示的是每秒五百万次或五百万万次的频率。
3. CPU时钟频率的提升CPU的时钟频率提升可以大大提高计算机性能，但同时也会直接带来负担，或是由于管脚承载能力不足而出现性能下降的情况。
同时，大部分的处理器也被限制在一个比较低的时钟频率之内，以避免数据传输发生冲突和芯片仿真失败。
4. CPU时钟频率的稳定CPU时钟频率稳定可以使处理器在高容量数据流动情况下仍能保持稳定的性能。
通常来说，较高的时钟频率往往意味着芯片仿真质量可以更高，但是在实际应用中，一般其实只需要适量的提升就能够满足应用需求，而对于芯片仿真的完美度，并非必须要求其处于最高的时钟频率模式。
总的来说，CPU的时钟频率是一个重要的参数，它的单位是Hertz （Hz），它能够直接影响计算机的运行速度。
当必须在高容量数据流动情况下提高性能时，我们一般需要提高时钟频率；而在实际使用时，我们一般只需要适量的提高时钟频率就可以满足应用的需求。
lcd 时钟频率
lcd 时钟频率摘要：1.LCD 时钟频率的定义与作用2.LCD 时钟频率的分类3.LCD 时钟频率的计算方法4.LCD 时钟频率的实际应用5.LCD 时钟频率的发展趋势正文：1.LCD 时钟频率的定义与作用LCD 时钟频率是指在液晶显示器（LCD）中，用于控制屏幕刷新率的时钟信号频率。
LCD 时钟频率对于显示效果的清晰度和稳定性具有重要作用，其数值越高，显示效果越佳。
2.LCD 时钟频率的分类根据用途和性能，LCD 时钟频率可分为以下几类：- 基础时钟频率：用于控制屏幕的基本刷新率，影响显示效果的清晰度。
- 子时钟频率：用于控制屏幕的行刷新和列刷新，与基础时钟频率相辅相成，共同决定显示效果的稳定性。
- 显示时钟频率：用于控制屏幕上的实际显示内容，包括图像、文字等，与基础时钟频率和子时钟频率共同决定显示效果的质量。
3.LCD 时钟频率的计算方法LCD 时钟频率的计算方法通常根据屏幕分辨率、刷新率等参数进行。
以一个1920x1080 分辨率的屏幕为例，假设其基础时钟频率为60Hz，则子时钟频率可计算为：子时钟频率= 基础时钟频率x 屏幕行数x 屏幕列数/ 刷新率= 60 x 1080 x 1920 / 60 = 192000 Hz。
4.LCD 时钟频率的实际应用在实际应用中，LCD 时钟频率的合理设置对于节能和显示效果具有重要意义。
例如，在手机、平板等移动设备中，采用动态调整LCD 时钟频率的方法，可在保证显示效果的同时降低功耗，延长续航时间。
5.LCD 时钟频率的发展趋势随着显示技术的发展，LCD 时钟频率也在不断提高，如OLED、AMOLED 等新型显示技术具有更高的刷新率，使得显示效果更加流畅。
时钟频率
时钟频率一、频率是什么？频率用f表示，基本单位为“1次／秒”，记做Hz（赫兹）。
1Hz就是每秒一次，10Hz是每秒10次(图1)。
不过，Hz这个单位在电脑里面太小了，因此通常以KHz、MHz或GHz来表示信号频率。
随着频率的攀升，若干年以后恐怕需要使用THz作为频率的单位了(表1)。
表1：频率表示法频率单位kHz MHz GHz THz换算关系1×10^3Hz 1×10^6Hz 1×10^9Hz 1×10^12Hz英文名称Kilo Hz Mega Hz Giga Hz Tera Hz中文名称千赫兹兆赫兹吉赫兹太赫兹1.周期与频率频率为1GHz时，其时钟周期为1纳秒(表2)。
表2：频率与周期对照表时钟频率时钟周期时钟频率时钟周期5MHz 200ns 133MHz 7.5ns10MHz 100ns 166MHz 6.0ns20MHz 50ns 200MHz 5.0ns2.z。
3.CPU在286Intel 386电脑中采用了时钟分频方式，时钟电路提供给的频率工作。
Intel 80486 DX2则采用倍频方式，它允许CPU以2倍或3倍于外部总线的速度运行，但仍以原有时钟频率与外界通讯。
进入Pentium时代以后，倍频技术获得广泛应用，目前处理器的倍频已达20倍。
系统时钟频率：通常也称作“外频”——CPU外部总线的时钟频率。
外频由频率合成器芯片提供，后文将对频率合成器芯片进行详细介绍。
主频：主频是CPU内核(整数和浮点运算器)电路的实际运行频率，由外频(或前端总线频率)与倍率共同决定，也即：主频＝外频×倍率。
前端总线频率：前端总线(Front Side Bus，FSB)频率是CPU和北桥芯片间进行数据交换的频率，它与外频既有联系，又有区别。
外频是前端总线时钟信号的频率，而前端总线频率是指数据传输的频率。
对于Pentium 4处理器来说，由于采用了QDR(Quad Data Rate，4倍数据比率)技术，1个时钟周期内可以传输4次数据，所以前端总线频率相当于外频的4倍：FSB 800MHz的处理器，外频只有200MHz。
时钟频率的单位
时钟频率（又译：时钟频率速度，英语：clock rate），是指同步电路中时钟的基础频率，它以“若干次周期每秒”来度量，量度单位采用SI单位赫兹（Hz）。
它是评定CPU性能的重要指标。
一般来说主频数字值越大越好。
外频，是CPU外部的工作频率，是由主板提供的基准时钟频率。
FSB频率，是连接CPU和主板芯片组中的北桥芯片的前端总线（Front Side Bus）上的数据传输频率。
CPU的主频和外频间存在这样的关系：主频=外频×倍频。
在电子技术中，脉冲信号是一个按一定电压幅度，一定时间间隔连续发出的脉冲信号。
脉冲信号之间的时间间隔称为周期；而将在单位时间（如1秒）内所产生的脉冲个数称为频率。
频率是描述周期性循环信号（包括脉冲信号）在单位时间内所出现的脉冲数量多少的计量名称；频率的标准计量单位是Hz（赫兹）。
电脑中的系统时钟就是一个典型的频率相当精确和稳定的脉冲信号发生器。
频率在数学表达式中用“ f ”表示，其相应的单位有：Hz（赫兹）、kHz（千赫兹）、MHz （兆赫兹）、GHz【吉赫兹（1吉=1000000000）】。
其中1GHz=1000MHz，1MHz=1000kHz，1kHz=1000Hz。
计算脉冲信号周期的时间单位及相应的换算关系是：s（秒）、ms（毫秒）、μs（微秒）、ns（纳秒），其中：1s=1000ms，1 ms=1000μs，1μs=1000ns。
CPU的主频，即CPU内核工作的时钟频率（CPU Clock Speed）。
通常所说的某某CPU是多少GHz的，而这个多少GHz就是“CPU的主频”。
很多人认为CPU的主频就是其运行速度，其实不然。
CPU的主频表示在CPU内数字脉冲信号震荡的速度，与CPU实际的运算能力并没有直接关系。
主频和实际的运算速度存在一定的关系，但至今还没有一个确定的公式能够定量两者的数值关系，因为CPU的运算速度还要看CPU的流水线的各方面的性能指标（缓存、指令集、CPU的位数等等）。

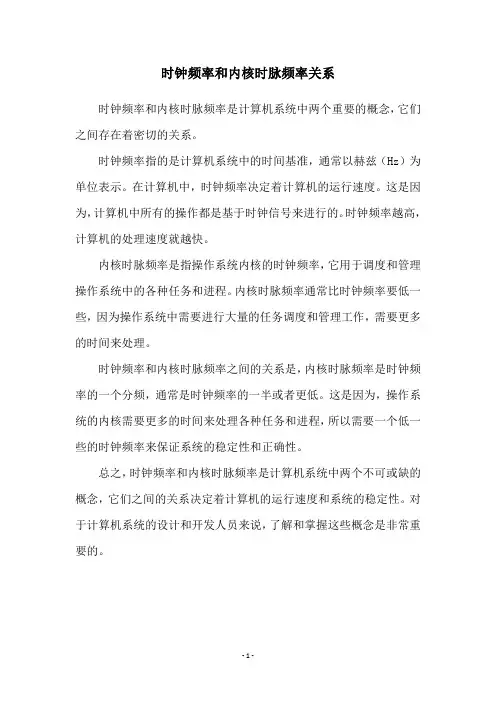

时钟频率和内核时脉频率关系
时钟频率和内核时脉频率关系
时钟频率和内核时脉频率是计算机系统中两个重要的概念，它们之间存在着密切的关系。
时钟频率指的是计算机系统中的时间基准，通常以赫兹（Hz）为单位表示。
在计算机中，时钟频率决定着计算机的运行速度。
这是因为，计算机中所有的操作都是基于时钟信号来进行的。
时钟频率越高，计算机的处理速度就越快。
内核时脉频率是指操作系统内核的时钟频率，它用于调度和管理操作系统中的各种任务和进程。
内核时脉频率通常比时钟频率要低一些，因为操作系统中需要进行大量的任务调度和管理工作，需要更多的时间来处理。
时钟频率和内核时脉频率之间的关系是，内核时脉频率是时钟频率的一个分频，通常是时钟频率的一半或者更低。
这是因为，操作系统的内核需要更多的时间来处理各种任务和进程，所以需要一个低一些的时钟频率来保证系统的稳定性和正确性。
总之，时钟频率和内核时脉频率是计算机系统中两个不可或缺的概念，它们之间的关系决定着计算机的运行速度和系统的稳定性。
对于计算机系统的设计和开发人员来说，了解和掌握这些概念是非常重要的。
- 1 -。
时钟线的基本概念
时钟线的基本概念时钟线，顾名思义，是指用来传输时钟信号的线路。
在数字电子系统中，时钟信号起着非常重要的作用，它是整个系统同步运行的关键。
时钟信号的传输通过时钟线完成，因此时钟线的稳定性和准确性对于系统的正常运行至关重要。
时钟线的基本概念包括时钟信号、时钟频率、时钟周期、时钟同步、时钟分配等。
时钟信号是用来进行同步的信号。
在数字电子系统中，各个模块的操作需要时刻保持同步，以确保正确地协调各个模块之间的工作。
时钟信号会以固定的频率在时钟线上传输，可以看做是一个周期性的矩形波。
每次时钟信号的上升沿或下降沿的触发均会引发其他模块的操作。
时钟频率是时钟信号的重要属性，用来衡量单位时间内信号周期的数量。
时钟频率的单位通常用赫兹（Hz）表示，表示每秒钟发生多少个周期。
常见的时钟频率有 1 MHz（百万赫兹）、100 MHz（亿赫兹）等，更高的频率意味着更高的系统运行速度。
时钟周期是指一个周期所用的时间，和时钟频率是互相关联的。
时钟周期的倒数即可求得时钟频率。
例如，频率为50 MHz的时钟信号，其每个时钟周期为20纳秒（1/50 MHz=20 ns）。
然后，时钟同步是指将时钟信号在不同模块之间同步传输的过程。
由于电路存在一定的传输延迟，时钟信号在到达不同模块时，并不会完全同步。
为了解决这个问题，需要采取一些同步措施，如使用锁相环（PLL）等技术，保证不同模块的时钟信号在相位和频率上尽可能保持一致。
时钟分配是指将同一个时钟信号分配给不同模块使用的过程。
在大型数字电子系统中，经常会有多个时钟域存在，每个时钟域具有不同的频率和相位要求。
时钟分配需要考虑时钟跨域转换、时钟域隔离等技术，以确保不同模块之间的时钟关系正常、稳定。
时钟线的设计和布线需要考虑一系列因素，如信号干扰、传输延迟、功耗和电磁兼容等。
为了保证时钟信号的稳定性，通常需要采用独立的时钟层、参考地层或电源层等布线技巧，以降低干扰和延时。
总之，时钟线在数字电子系统中扮演着重要的角色，它不仅仅是一根传输线，更是整个系统同步运行的关键。
解释什么是时钟频率？
解释什么是时钟频率？
时钟频率是计量计算机或电子设备内部时钟脉冲发生的速度的
单位。
时钟频率通常以赫兹（Hz）为单位，表示每秒钟内时钟脉冲的数量。
时钟频率对于计算机和其他电子设备的性能非常重要。
时钟频
率越高，计算机内部处理数据的速度就越快。
这是因为时钟频率决
定了CPU和其他芯片工作的速度。
时钟频率越高，每秒钟内时钟脉冲发生的次数就越多，芯片的
操作速度就越快。
这意味着计算机可以处理更多的指令或数据，从
而提高计算速度和整体性能。
然而，时钟频率并不是唯一决定计算机性能的因素。
其他因素，如处理器架构、内存速度和处理能力等也同样重要。
时钟频率只是
计算机性能的一个衡量指标。
此外，时钟频率也与电子设备的能源消耗有关。
通常情况下，时钟频率越高，设备的能源消耗也越大。
因此，在选择计算机或电子设备时，需要综合考虑性能需求和能源效率之间的平衡。
总结来说，时钟频率是计算机和电子设备内部时钟脉冲发生的速度的单位。
它对计算机性能和处理数据的速度有重要影响，但不是唯一的决定因素，还需要综合考虑其他因素来选择合适的设备。
sta最大时钟频率计算
sta最大时钟频率计算一、引言在现代电子技术中，时钟频率是一个重要的性能指标，它决定了电子器件的工作速度和性能。
sta（Static Timing Analysis）最大时钟频率计算是指在保证电路功能正确的前提下，电路能够稳定工作的最高时钟频率。
本文将从时钟周期、时钟路径、时钟树和器件延迟等方面介绍sta最大时钟频率的计算方法。
二、时钟周期时钟周期是指时钟信号从一个边沿到另一个边沿所经历的时间。
它是衡量电路工作速度的重要指标。
时钟周期与时钟频率的关系为：时钟周期=1/时钟频率。
因此，要计算sta最大时钟频率，需要先确定时钟周期。
三、时钟路径时钟路径是指时钟信号从时钟源到达所有时序逻辑单元（如触发器）的路径。
在sta最大时钟频率计算中，需要对时钟路径进行延迟分析，并考虑各个时序逻辑单元的传播延迟。
四、时钟树时钟树是指从时钟源到各个时序逻辑单元的时钟信号传输网络。
时钟树的设计和布线对sta最大时钟频率有着重要影响。
较长的时钟树路径会增加时钟信号的传播延迟，从而降低最大时钟频率。
五、器件延迟器件延迟是指器件在电路中传输信号所需的时间。
在sta最大时钟频率的计算中，需要考虑各个器件的延迟情况，并对其进行分析和优化。
较大的器件延迟会导致时钟信号的传播延迟增加，从而降低最大时钟频率。
六、影响因素除了时钟周期、时钟路径、时钟树和器件延迟外，sta最大时钟频率的计算还受到其他因素的影响。
例如，电压和温度的变化会导致器件延迟的变化，进而影响最大时钟频率。
布局和布线的质量也会对sta最大时钟频率产生影响。
七、计算方法sta最大时钟频率的计算方法一般为：根据电路的时序约束，通过时钟路径和器件延迟的分析，确定电路中的最长路径和最大延迟。
然后，根据最长路径的传播延迟和时钟周期的要求，计算出最大时钟频率。
八、优化方法为了提高sta最大时钟频率，可以采取一些优化方法。
例如，优化时钟路径，缩短时钟树长度，减小器件延迟等。
此外，还可以通过电源电压和温度的控制来优化器件延迟，从而提高最大时钟频率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时钟频率一、频率是什么？频率用f表示，基本单位为“1次／秒”，记做Hz（赫兹）。
1Hz就是每秒一次，10Hz是每秒10次(图1)。
不过，Hz这个单位在电脑里面太小了，因此通常以KHz、MHz或GHz来表示信号频率。
随着频率的攀升，若干年以后恐怕需要使用THz作为频率的单位了(表1)。
表1：频率表示法频率单位kHz MHz GHz THz换算关系1×10^3Hz 1×10^6Hz 1×10^9Hz 1×10^12Hz英文名称Kilo Hz Mega Hz Giga Hz Tera Hz中文名称千赫兹兆赫兹吉赫兹太赫兹1.周期与频率在电脑技术中，与频率相对应的一个常用术语是周期。
周期是频率的倒数，频率越高，周期越短。
譬如时钟频率为1GHz时，其时钟周期为1纳秒(表2)。
表2：频率与周期对照表时钟频率时钟周期时钟频率时钟周期5MHz 200ns 133MHz 7.5ns10MHz 100ns 166MHz 6.0ns20MHz 50ns 200MHz 5.0ns25MHz 40ns 250MHz 4.0ns33MHz 30ns 300MHz 3.3ns40MHz 25ns 333MHz 3.0ns50MHz 20ns 400MHz 2.5ns66MHz 15ns 500MHz 2.0ns80MHz 12ns 800MHz 1.2ns100MHz 10ns 1GHz 1.0ns120MHz 8.3ns 4GHz 0.25ns2.带宽与频率与频率相关的另一个参数是数据传输率，也称为“带宽”，用于衡量数据通信速度的快慢。
通常情况下，带宽＝时钟频率×(位宽÷8)。
譬如PCI总线的时钟频率为33.33MHz，因其位宽为32bit，所以其带宽为33.33×(32÷8)＝133MB/s。
3.CPU的频率在286及以前的电脑中，CPU的频率与外部总线的频率相同。
Intel 386电脑中采用了时钟分频方式，时钟电路提供给CPU的时钟信号的频率66MHz，而CPU内部则以33MHz的频率工作。
Intel 80486 DX2则采用倍频方式，它允许CPU以2倍或3倍于外部总线的速度运行，但仍以原有时钟频率与外界通讯。
进入Pentium时代以后，倍频技术获得广泛应用，目前处理器的倍频已达20倍。
系统时钟频率：通常也称作“外频”——CPU外部总线的时钟频率。
外频由频率合成器芯片提供，后文将对频率合成器芯片进行详细介绍。
主频：主频是CPU内核(整数和浮点运算器)电路的实际运行频率，由外频(或前端总线频率)与倍率共同决定，也即：主频＝外频×倍率。
前端总线频率：前端总线(Front Side Bus，FSB)频率是CPU和北桥芯片间进行数据交换的频率，它与外频既有联系，又有区别。
外频是前端总线时钟信号的频率，而前端总线频率是指数据传输的频率。
对于Pentium 4处理器来说，由于采用了QDR(Quad Data Rate，4倍数据比率)技术，1个时钟周期内可以传输4次数据，所以前端总线频率相当于外频的4倍：FSB 800MHz的处理器，外频只有200MHz。
二、谁在产生频率？我们可以将作为频率源的时钟信号发生器看作电脑的心脏。
只有心脏跳动起来，电脑才能工作。
1.振荡源：晶体振荡器芯片本身通常并不具备时钟信号源，因此须由专门的时钟电路提供时钟信号，石英晶体振荡器(Quartz Crystal OSC)就是一种最常用的时钟信号振荡源。
石英晶体就是纯净的二氧化硅，是二氧化硅的单晶体，即我们常说的水晶。
石英晶体有天然(Crude)晶体和人工合成(synthetic)晶体两种。
天然石英晶体的杂质含量和形态等大多并不统一，因此电子线路中的晶体振荡器多使用人造石英晶体。
从一块晶体上按一定的方位角切下薄片(称为“晶片”)，在晶片的两个表面上涂覆一层薄薄的银层后接上一对金属板，焊接引脚，并用金属外壳封装，就构成了石英晶体振荡器石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。
当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。
压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。
图3是一个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2构成LC电路。
在这个电路中，石英晶体相当于一个电感，C2为可变电容器，调节其容量即可使电路进入谐振状态。
该振荡器供电电压为5V，输出波形为方波。
图3：有源晶体振荡器小知识：有源晶振与无源晶振在电子学上，通常将含有晶体管元件的电路称作“有源电路”（如有源音箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。
电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。
无源晶振与有源晶振的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。
无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。
图4：石英晶体振荡器的频率稳定度可达10^-9/日，甚至10^-11。
例如10MHz的振荡器，频率在一日之内的变化一般不大于0.1Hz。
因此，完全可以将晶体振荡器视为恒定的基准频率源(石英表、电子表中都是利用石英晶体来做计时的基准频率)。
从PC诞生至现在，主板上一直都使用一颗14.318MHz的石英晶体振荡器作为基准频率源。
至于始终沿用14.318MHz这个频率的原因，或许是保持兼容性的需要吧。
但是，笔者在显卡、闪存盘和手机中也发现了14.318MHz的晶振，就不知道是什么原因了。
主板上除了这颗14.318MHz的晶振，还能找到一颗频率为32.768MHz的晶振，它被用于实时时钟(RTC)电路中，显示精确的时间和日期。
2.分频器与倍频器将脉冲频率降低n倍，这就是分频器的作用。
在第一代PC机中，石英晶体振荡器输出的频率为14.318MHz，而Intel 8086处理器的主频为4.77MHz，后者刚好是前者的1/3。
变换频率的工作是在Intel 8284(时钟发生器/驱动器)中完成的，因为Intel 8284芯片中集成了三分频电路，能够将晶体振荡器产生的脉冲信号降低3倍后，提供给CPU和外设(图5)。
图5：第一代PC的时钟电路随着CPU主频的提高，需要将晶体振荡器提高若干倍才能满足CPU的需要，于是在时钟电路中倍频器取代了分频器的位置。
如果说分频器进行的是除法运算，倍频器则进行了乘法运算，它将晶体振荡器的频率提高n倍。
三、时钟芯片：可编程的频率合成器整合的时钟电路，是硬件技术进步的一个标志。
电脑中的不同设备对时钟频率的要求是不一样的，如果你从废物箱中找来一块286主板，可以看到有好几颗晶振排列在一起。
电脑中的CPU，AGP插槽、PCI插槽、硬盘接口、USB端口和PS/2端口等在通信速度上有很大差异，所以需要提供不同的时钟频率，譬如PCI要求33MHz、USB为48MHz 等(图6)。
可是，一只石英振荡器只能提供一种频率，所以主板制造商通常将这些原本散布在主机板上各处的振荡电路整合成一颗“频率合成器(Frequency Synthesizer)”芯片，对晶体振荡器产生的脉冲信号进行分频(或倍频)，以便为不同运行速度的芯片(或设备)提供所需要的时钟频率。
图6：i875P主板上各种设备的速度普通分频器为整数分频器，其输出频率与输入频率之间为整数倍的关系，只能分段调节频率，不能满足精密调节的要求。
频率合成器是“分数分频器”，可对输出频率进行精细调节。
研发工程师可自由地设计电路中的各种频率，不再受限于石英震荡晶体的固定频率规格。
目前电脑中的时钟芯片一般都具有“分数分频”能力，可以根据需要将调节步长设计到1％，甚至0.1％。
为了指导和规范频率合成器的设计和应用，Intel制定了频率合成器设计指南，如CK97、CK40X等，适用于最新Pentium 4处理器的规范是CK410。
1.频率调节原理频率合成器是一个具有频率负反馈的时钟信号系统(图7)，其中使用了两个分频器，Mdiv 用于降低基准频率，Ndiv则用于对VCO进行分频。
晶体振荡器(OSC)产生的频率fi经M分频器后得到参考频率fref，它与反馈频率ffd分别送入鉴频器(Frequency Detector，FD)的两个反向输入端，鉴频器输出一个反映两者之商的直流电压，并经低通滤波器(Low Pass Filter，LPF)滤除交流分量后，提供给压控振荡器(V oltage Controlled Oscillator，VCO)输出频率信号fout。
图7：频率合成原理图频率合成器的输出频率fout与输入频率fin之间的关系可以用公式fout＝fin×(N＋k/M)来表示，其中N、M和K均为整数，K可取0～M间的任意整数。
非整数值N＋k/M通常写作N.F，这里的圆点代表小数点，N表示频率的整数部分，而F＝k/M则表示频率的小数部分。
在输入频率fin、N和M均不改变的条件下，只要修改k值即可得到所需要频率值fout。
在频率合成器芯片中，有专门的SMBus接口电路，这是芯片的寄存器与外部联络的途径，有了它，就能够通过BIOS或软件对寄存器进行改写。
频率寄存器中的每一位数据有两种可能，“0”或“1”，那么当这几位按不同状态进行组合时就可得到多种外频输出。
频率合成器的频率调节精度与频率寄存器的位数有关，譬如，如果频率寄存器为5位，则调节步长为1MHz。
为数越多，调节精度越高。
在实用的频率合成器中，Mdiv和Ndiv两个分频器均为可编程的，只要用户设定相应的fout数值，BIOS便能自动给出N、M和K的值，并通过SMBus总线写入相应的寄存器中。
2.PLL实现相位同步的自动控制原理时钟芯片是电脑的心脏，其性能和稳定性直接决定着整个硬件系统的性能。
采用频率合成器一方面可以节省成本与主板空间，更为重要的目的是使主板各芯片以及外部设备的时钟信号与CPU的时钟信号之间保持严格的同步关系，以保证正确地交换数据。
FS芯片不仅具有倍频／分频功能，更主要的特点就是具有相位锁定功能——输出信号的相位被强制跟参考信号的相位保持一致。
因此，频率合成器输出的各种时钟信号虽然频率各不相同，但它们在相位上是完全一致的，它们都与参考信号源保持相位同步。
