2011届物理一轮复习精品测试：实验三研究弹力与弹簧伸长的关系
2011届高考物理第一轮知识考点专题复习 相互作用
• 【提示】 受静摩擦力作用的物体不一定 静止；可能静止，可能运动． • (4)大小：随外力的变化而变化，大小在 零和最大静摩擦力之间． • (5)方向：与接触面相切，且总是与物体 相对运动趋势 的 方向相反． • (6)最大静摩擦力：静摩擦力的最大值， 叫做最大静摩擦力．
• 2．滑动摩擦力 相对运动 • (1)产生：两个相互接触的物体发生 时产生的摩擦力． 相对运动 • (2)作用效果：总是起着阻碍物体间 的作用． 挤压 • 相对运动 (3)产生条件：①相互接触且 ；②有 接触面粗糙 ；③ ． 压力 • (4)大小：滑动摩擦力大小与 成正比， µFN 即：Ff＝ . 相对运动方向 • (5)方向：跟接触面相切，并跟物体 相反．
• 二、弹力方向的判断方法 • 1．根据物体产生形变的方向判断 • 物体所受弹力方向与施力物体形变的方向 相反，与自身(受力物体)形变方向相同． • 2．根据物体的运动状态判断 • 由状态分析弹力，即物体的受力必须与物 体的运动状态符合，依据物体的运动状态， 由共点力的平衡条件或牛顿第二定律列方 程，确定弹力方向．
• 要正确理解摩擦力产生条件中“相对”的 含义：“相对”既不是对“地”，也不是 对“观察者”，“相对”的是跟它接触的 物体，即把其中一个物体作参考系，分析 另一个物体相对于参考系的运动．
题组演练
• 4．1粗糙水平面上有一斜面体A，在A的 粗糙斜面上放一小物体B，如右图所示， 已知A、B静止，则水平面对斜面体 ( )
• 3．2探究弹力和弹簧伸长的关系时，在弹 性限度内，悬挂15 N重物时，弹簧长度为 0.16 m，悬挂20 N重物时，弹簧长度为 0.18 m，则弹簧的原长L0和劲度系数k分 别为 • ( ) • A．L0＝0.02 m k＝500 N/m • B．L0＝0.10 m k＝500 N/m • C．L0＝0.02 m k＝250 N/m • D．L0＝0.10 m k＝250 N/m
实验专题：探究弹簧弹力和弹簧伸长量的关系答案解析
实验专题：探究弹簧弹力和弹簧伸长量的关系答案解析答案解析1.【答案】(1)C(2)等于【解析】(1)因为弹簧是被放在水平桌面上测得的原长，然后把弹簧竖直悬挂起来后，由于重力的作用，弹簧的长度会增大，所以图线应出现x轴上有截距，C正确，A、B、D错误．(2)如果将指针固定在A点的下方P处，在正确测出弹簧原长的情况下，再作出x随F变化的图象，则在图象上x的变化量不变，得出弹簧的劲度系数与实际值相等.2.【解析】(1)F-L图线如图所示：(2)弹簧的原长L0即弹力为零时弹簧的长度，由图象可知，L0＝5×10－2m＝5 cm.劲度系数为图象直线部分的斜率，k＝20 N/m.(3)记录数据的表格如下表(4)优点：可以避免弹簧自身重力对实验的影响．缺点：弹簧与桌面及绳子与滑轮间存在的摩擦会造成实验误差．3.【解析】(1)在做实验的时候一般步骤为先组装器材，然后进行实验，最后数据处理，故顺序为CBDAEF.(2)①根据描点法，图象如图所示②、③根据图象，该直线为过原点的一条直线，即弹力与伸长量成正比，即F＝kx＝0.43x.式中的常数表示弹簧的劲度系数，即表示使弹簧伸长或者压缩1 cm所需的外力大小为0.43 N.4.【答案】(1)如图所示30F弹＝30Δx(2)B(3)A【解析】(1)如图所示，直线的斜率的倒数表示弹簧的劲度系数，即k＝，代入数据得kA ＝N/m≈30 N/m，所以弹簧的弹力大小F弹跟弹簧伸长量Δx的函数关系是F弹＝30Δx.5.【解析】(1)描点作图，如图所示：(2)图象的斜率表示劲度系数，故有：k＝＝N/m＝50 N/m(3)图线与L轴的交点坐标表示弹簧不挂钩码时的长度，其数值大于弹簧原长，因为弹簧自身重力的影响．6.【答案】(1)6.93(2)A(3)弹簧受到的拉力超过了其弹性限度【解析】(1)弹簧伸长后的总长度为14.66 cm，则伸长量Δl＝14.66 cm－7.73 cm＝6.93 cm.(2)逐一增挂钩码，便于有规律地描点作图，也可避免因随意增加钩码过多超过弹簧的弹性限度而损坏弹簧．(3)AB段明显偏离直线OA，伸长量Δl不再与弹力F成正比，是超出弹簧的弹性限度造成的．7.【解析】(1)根据题意知，刻度尺的最小刻度为1毫米．读数时，应估读到毫米的十分位，故l5、l6记录有误．(2)按(1)中的读数规则，得l3＝6.85 cm，l7＝14.05 cm.(3)根据题中求差方法，可知d4＝l7－l3＝7.20 cm(4)根据l4－l0＝4Δl＝d1，l5－l1＝4Δl＝d2，l6－l2＝4Δl＝d3，l7－l3＝4Δl＝d4，有Δl＝＝1.75 cm.(5)根据胡克定律F＝kx得mg＝kΔl，k＝＝N/m＝28 N/m8.【答案】(1)450(2)10【解析】(1)当F＝0时，弹簧的长度即为原长，由胡克定律可知图象的斜率表示劲度系数大小．(2)弹簧秤的示数为3 N，则伸长量为3/50＝0.06 m，则长度为10 cm.9.【解析】(1)描点作出图象，如下图所示．(2)图象跟坐标轴交点的物理意义表示弹簧原长．由图象可知，弹簧的劲度系数应等于直线的斜率，即k＝＝200 N/m.10.【答案】(1)竖直(2)稳定L3 1 mm(3)Lx(4)4.910【解析】(1)为保证弹簧的形变只由砝码和砝码盘的重力产生，所以弹簧轴线和刻度尺均应在竖直方向．(2)弹簧静止稳定时，记录原长L0；表中的数据L3与其他数据有效位数不同，所以数据L3不规范，标准数据应读至cm位的后两位，最后一位应为估读值，精确至0.1 mm，所以刻度尺的最小分度为1 mm.(3)由题图知所挂砝码质量为0时，x为0，所以x＝L－Lx(L为弹簧长度)．(4)由胡克定律F＝kΔx知，mg＝k(L－Lx)，即mg＝kx，所以图线斜率即为弹簧的劲度系数k＝＝N/m＝4.9 N/m同理，砝码盘质量m＝＝kg＝0.01 kg＝10 g11.【解析】(1)根据表格中的各组数据在坐标纸上标出相应的点，然后用平滑曲线连接这些点，作出的图象如图所示．(2)根据作出的图线可知，钩码质量在0～500 g范围内图线是直线，表明弹力大小与弹簧伸长量关系满足胡克定律．在这个范围内的曲线上找到相距较远的两点，利用这两点的坐标值计算弹簧的劲度系数k＝＝N/m＝25.00 N/m.12.【解析】(1)本题考查探究弹簧弹力与形变关系的实验，意在考查考生对实验步骤的识记、实验数据的处理方法、分析归纳能力．根据实验先后顺序可知，实验步骤排列为CBDAEF.(2)②由图象可得k＝＝0.43 N/cm，所以F＝0.43x(N)．13.【答案】(1)10(2)200(3)b【解析】(1)当F＝0时，弹簧长度为原长，由题图得，原长为10 cm.(2)由公式F＝kx得k＝＝＝N/m＝200 N/m(3)当弹簧长度小于原长时，处于压缩状态，故是图线b14.【答案】(1)弹簧测力计刻度尺(2)kFL(3)控制变量法(4)12.5【解析】(1)用弹簧测力计测量力的大小，用刻度尺测量长度．(2)由题目所给数据分析可知：当力一定时，伸长量和长度成正比；当长度一定时，伸长量和力成正比，故有x＝kFL(取一组数据验证，式中的k不为零)．(3)研究伸长量与拉力、长度的关系时，可以先控制其中一个量不变，如长度不变，再研究伸长量和拉力的关系，这种方法称为控制变量法．这是物理实验中的一个重要研究方法．(4)代入表中数据把式中的k求出，得k＝0.000 8 N－1，再代入已知数据，L＝20 cm，x＝0.2 cm，可求得最大拉力F＝12.5 N.15.【答案】CBDAEFG【解析】根据实验的实验操作过程应先安装仪器，再挂钩码然后记录数据，分析数据，最后整理即可，排列先后顺序为CBDAEFG.。
高考物理一轮复习 专题08 探究弹力与弹簧伸长之间的关系(测)(含解析)-人教版高三全册物理试题
专题08 探究弹力与弹簧伸长之间的关系【总分为：110分时间：90分钟】实验题〔共10小题，每题11分〕1．在“探究弹力和弹簧伸长关系〞的实验中，某实验小组将不同数量的钩码分别挂竖直弹簧下端，进展测量，根据实验所测数据，利用描点法做出了所持钩码的重力G与弹簧总长L的关系图象，根据图象回答以下问题。
〔1〕弹簧的原长为______.〔2〕弹簧的劲度系数为______.〔3〕分析图象，总结出弹簧力F跟弹簧长度L之间的关系式为.【答案】〔1〕10cm 〔2〕 1000N/m 〔3〕F=1000L-100 〔N〕【名师点睛】此题比拟简单，结合图象考查了胡克定律的根底知识，是一道考查根底知识的好题．在研究弹簧的伸长与拉力的关系问题时，一定要特别区分“弹簧的长度〞与“弹簧的伸长〞的不同。
2．橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F=kx，k的值与橡皮筋的原长L、横截面积S有关，理论与实验都证明Sk YL，其中Y是由材料决定的常数，材料力学中称之为杨氏模量〔1〕在国际单位中，杨氏模量Y 的单位应为A 、NB 、mC 、N/mD 、2N /m〔2〕某同学通过实验测得该橡皮筋的一些数据，做出了外力F 与伸长量x 之间的关系图像如下列图，由图像可求得该橡皮筋的劲度系数k =______________ N/m〔3〕假设橡皮条的原长为10.0cm ，面积为1.02mm ，如此该橡皮筋的杨氏模量Y 的大小是_________〔只填数字，单位取〔1〕中正确单位，结果保存两位有效数字〕【答案】〔1〕D 〔2〕2510/N m ⨯〔3〕725.010/N m ⨯3．某同学在“探究弹力和弹簧伸长量的关系〞时，将轻质弹簧竖直悬挂，弹簧下端挂一个小盘，在小盘中增添砝码，改变弹簧的弹力，通过旁边竖直放置的刻度尺可以读出弹簧末端指针的位置x ，实验得到了弹簧指针位置x 与小盘中砝码质量m 的图象如图2所示，取g =10m/s 2．回答如下问题．(1)某次测量如图1所示，指针指示的刻度值为cm 〔刻度尺单位为:cm 〕．(2)从图2可求得该弹簧的劲度系数为N/m 〔结果保存两位有效数字〕；(3)另一同学在做该实验时有如下做法，其中错误的答案是．A ．刻度尺零刻度未与弹簧上端对齐B．实验中未考虑小盘的重力C．读取指针指示的刻度值时，选择弹簧指针上下运动最快的位置读取D．在利用x-m图线计算弹奏的劲度系数时舍弃图中曲线局部数据．【答案】(1)18.00 (2)0.3 (3)AC【名师点睛】此题考查探究弹国和弹簧伸长之间的关系实验，要注意明确实验原理与实验中的须知事项，并正确根据图象分析实验数据．4．某物理兴趣小组的同学在研究弹簧弹力的时候，测得弹力的大小F和弹簧长度l的关系如图1所示，如此由图线可知：〔1〕弹簧的劲度系数为N/m．〔2〕为了用弹簧测定两木块A和B间的动摩擦因数μ，两位同学分别设计了如图2所示的甲、乙两种方案．①为了用某一弹簧测力计的示数表示A和B之间的滑动摩擦力的大小，你认为方案更合理．②假设A和B的重力分别为10.0N和20.0N．当A被拉动时，弹簧测力计a的示数为6.0N，b 的示数为11.0N，c的示数为4.0N，如此A和B间的动摩擦因数为．【答案】〔1〕300/N m；〔2〕①甲；②0.3【解析】〔1〕由图读出，弹簧的弹力0F=时，弹簧的长度为10L cm=，即弹簧的原长为10cm，由图读出弹力为60F N=，弹簧的长度为5L cm=，弹簧压缩的长度004020200.2x L L cm m=-=-==；由胡克定律得弹簧的劲度系数为600.2/300/k N m N mxF===。
高三物理一轮总复习 专题2.5 实验：探究弹力和弹簧伸长的关系(含解析)-人教版高三全册物理试题
专题2.5 实验：探究弹力和弹簧伸长的关系1. (多项选择)在“探究弹力和弹簧伸长的关系〞的实验中，以下说法正确的答案是( )A．弹簧被拉伸时，不能超出它的弹性限度B．用悬挂钩码的方法给弹簧施加拉力，应保证弹簧位于竖直位置且处于平衡状态C．用直尺测得弹簧的长度即为弹簧的伸长量D．用几个不同的弹簧，分别测出几组拉力与伸长量，得出拉力与伸长量之比相等【答案】AB2.某同学做“探究弹力与弹簧伸长量的关系〞的实验，他先把弹簧平放在桌面上使其自然伸长，用直尺测出弹簧的原长L0，再把弹簧竖直悬挂起来，挂上钩码后测出弹簧伸长后的长度L，把L－L0作为弹簧的伸长量x.这样操作，由于弹簧自身重力的影响，最后画出的图线可能是( )【答案】C【解析】由于考虑弹簧自身重力的影响，当不挂钩码时，弹簧的伸长量x>0，所以选C.3.一个实验小组在“探究弹力和弹簧伸长的关系〞的实验中，使用两条不同的轻质弹簧a 和b，得到弹力与弹簧长度的图象如下列图。
如下表述正确的答案是〔〕A．a的原长比b的长 B．a的劲度系数比b的大C．a的劲度系数比b的小 D．测得的弹力与弹簧的长度成正比【答案】B【解析】由F＝k(l－l0)可知，当F＝0时，l＝l0，即图象的横轴截距表示弹簧的原长，A 错误；图象的斜率表示弹簧的劲度系数，B正确、C错误；图象不过原点，D错误。
4. (多项选择) 在“探究弹力与弹簧伸长量的关系〞实验中，关于测量弹簧原长的操作步骤先后顺序，如下说法正确的答案是( )A．先测量弹簧的原长，后竖直悬挂B．先竖直悬挂，后测量弹簧的原长C．先后顺序对实验结果无影响D．先后顺序对实验结果的影响程度取决于弹簧的自身重量【答案】BD5. 某物理兴趣小组的同学在研究弹簧弹力的时候,测得弹力的大小F和弹簧长度L的关系如下列图,如此由图线可知：(1)弹簧的劲度系数为_________。
(2)弹簧的弹力为5N时,弹簧的长度为__________。

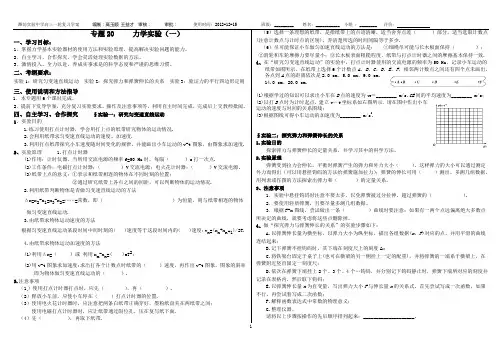

高三力学实验
________ m/s.CE间的平均速度为________ m/s；。
这样弹力的大小可以通过测定1为自变量，写出函数表达式(N和m为单位)：实验目的：验证互成的作用效果都是让同一条一端固定的橡皮条伸F′的图示，再根据（）作⑴不要直接以橡皮条端点为结点，可拴一短细绳连两细绳套，以三绳交点为结点，应使结点（）些，拉弹簧秤时，应使弹簧秤与木板（）．⑷被测力的方向应与弹簧测力计轴线方向一致，拉动时弹簧不可与外壳（）．弹簧秤的选取方法是：将两只弹簧秤调零后互钩水平对拉，若两只弹簧在对拉过程中，读数（），的位置不能变化________ N.（09山东）某同学在家中尝试验证平行四边形定则，他找到三条相同的橡皮筋（遵循胡克定律）和若干小事物，以及刻度尺、三角板、铅笔、细绳、白纸、钉字，设计了如下实验：将两条橡皮筋的一端分别在墙上的两个钉子A、B上，另一端与第二条橡皮筋连接，结点为胞挂一重物。
①为完成实验，下述操作中必需的是。
．测量细绳的长度 b．测量橡皮筋的原长．测量悬挂重物后像皮筋的长度、平衡摩擦力：小车的尾部挂上纸带，纸带穿过打点计时器的限位孔，将木板无滑轮的一端稍微垫高一些，使小车在不挂小盘和砝码的情况下，能沿木板做（）平衡.）处，挂上小盘和砝码，先（木板上匀加速下滑，打出纸带.测出小盘和砝码的重力，即为小车所受的（要使尽可能多的点在所作直线上，不在直线上的点应尽可能_________________________________。
判断已平衡掉摩擦力的方法是，轻推一下小车，观察小车不受外力时能否在木板上做（）运次、……实验时，每次实验时橡皮筋伸长的长度都这些点之间的距离来确定小车的速度这些点之间的距离来确定小车的速度①④ D.②③），重锤(带纸带夹子)，纸带数条，复写纸片，导线，）.再把纸带向上拉，让夹子靠近打点计电源不接通、交流)；打点计时器固定放在桌边的铁架台上，使两个限位孔在同一竖直线上；，正确步骤的合理顺序是.在用落体法验证机械能守恒定律时，某同学按照正确的操作选得纸带如上图.其中O是起始点，A、B该同学用毫米刻度尺测量O到A、B、C各点的距离，并记录在图中(单，应记作 cm.段的运动来验证机械能守恒，已知当地的重力加速度g＝9.80 m/s2，他用AC段的点的瞬时速度，则该段重锤重力势能的减少量为，而动能的增加量表示).这样验证的系统误差总是使重力势能的减.另一位同学根据同一条纸带，同一组数据，也用重锤在OB段的运动来验证机械能守恒，不过他数起，图中的B是打点计时器打下的第9个点.因此他用v B＝，这样验证时的系统误差总是使重力势能的.“研究平抛物体的运动”实验中，为了描出物体的运动轨迹，实验应有下列各个步骤：(3)根据上表，请在图5-4-9中的方格纸上作出当小车匀加速经过光电门时，测得两挡光片先后经过的时间和，则小车加速度＝________ m/s.CE间的平均速度为________ m/s个相同的砝码都放在小车上．挂上砝码盘，然后每次从小车上取一个砝码添加到砝码盘中，测量小车的加速度．小车的加速度a与砝码盘中砝码总重力F的实验数据如下表：－F的关系图象．根据提供的实验数据作出的a－F图线不通过原点，请说明主要原因．．利用重锤下落验证机械能守恒定律的实验中，下面叙述正确的是．应该用天平称出物体的质量根据测量的结果计算重物下落过程中减少的重力势能是否等于增加的动能的步骤，将其选项对应的字母填在下面的空行内，并说明其如图乙所示，根据打出的纸带，选取纸带上、C间的距离为s1，点，根据这些条件计算重物下落的加速度a＝个相同的砝码都放在小车上．挂上砝码盘，然后每次从小车上取一个砝码添a与砝码盘中砝码总重力F的实验数据如下表：－F的关系图象．根据提供的实验数据作出的a－F图线不通过原点，请说明主要原因．根据测量的结果计算重物下落过程中减少的重力势能是否等于增加的动能的步骤，将其选项对应的字母填在下面的空行内，并说明其如图乙所示，根据打出的纸带，选取纸带上、C间的距离为s1，点，根据这些条件计算重物下落的加速度a＝。
高考实验课【探究弹簧形变与弹力的关系】一轮复习
4
4．实验步骤 (1)根据实验原理图，将铁架台放在桌面上(固定好)，将弹簧的一端固定于铁架台的 横梁上，在靠近弹簧处将刻度尺(最小分度为 1 mm)固定于铁架台上，并用重垂线检查刻 度尺是否竖直． (2)记下弹簧下端不挂钩码时所对应的刻度 l0，即弹簧的原长． (3)在弹簧下端挂上钩码，待钩码静止时测出弹簧的长度 l，求出弹簧的伸长 x 和所 受的外力 F(等于所挂钩码的重力)．
栏目导航
17
(2)本实验通过在弹簧下端悬挂钩码的方法来改变弹簧的弹力，关于此操作，下列选 项中规范的做法是________．(填选项前的字母)
A．逐一增挂钩码，记下每增加一只钩码后指针所指的标尺刻度和对应的钩码总重 B．随意增减钩码，记下增减钩码后指针所指的标尺刻度和对应的钩码总重 (3)图丙是该同学描绘的弹簧的伸长量 Δl 与弹力 F 的关系图线，图线的 AB 段明显 偏离直线 OA，造成这种现象的主要原因是___________________________________．如图(a)所示，一弹簧上端固定在支架 顶端，下端悬挂一托盘；一标尺由游标和主尺构成，主尺竖 直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确 对齐的装置，简化为图中的指针．
现要测量图(a)中弹簧的劲度系数．当托盘内没有砝码时， 移动游标，使其零刻度线对准指针，此时标尺读数为 1.950 cm； 当托盘内放有质量为 0.100 kg 的砝码时，移动游标，再次使 其零刻度线对准指针，标尺示数如图(b)所示，其读数为________cm.当地的重力加速度 大小为 9.80 m/s2，此弹簧的劲度系数为________N/m(保留三位有效数字)．
(2)简要实验步骤如下，请完成相应填空： a．将轻弹簧 A 悬挂在铁架台上，用刻度尺测量弹簧的原长 L0； b．在弹簧的下端挂上钩码，记下钩码的个数 n(n 分别取 1、2、3、4、5)，并待钩 码静止时测出__________________，计算出弹簧的伸长量 x； c．改变钩码个数，重复实验步骤 b； d．将另一根与 A 完全相同的弹簧剪成长度不同的两段 B 和 C，测出 B 和 C 的原长 之比为 2∶1，分别用 B 和 C 代替 A 重复实验步骤 a、b、c.
高考物理一轮复习 专题2.4 实验二探究弹力和弹簧伸长量的关系(精练)(含解析)-人教版高三全册物理
实验二 探究弹力和弹簧伸长量的关系1．(2019·广东某某中学模拟)某同学利用如图甲装置做“探究弹簧弹力大小与其长度的关系〞的实验．(1)在安装刻度尺时，必须使刻度尺保持________状态．(2)他通过实验得到如图乙所示的弹力大小F 与弹簧长度x 的关系图象．由此图象可得该弹簧的原长x 0＝________cm ，劲度系数k ＝________N/m.(3)他又利用本实验原理把该弹簧做成一把弹簧测力计，当弹簧测力计上的示数如图丙所示时，该弹簧的长度x ＝________cm.【解析】(2)x 0为乙图中F ＝0时的x 值，即x 0＝4 cm.k ＝ΔF Δx ＝6〔16－4〕×10－2 N/m ＝50 N/m. (3)测力计示数F ＝3.0 N ，由乙图知弹簧长度x ＝10 cm.【答案】(1)竖直 (2)4 50 (3)102．(2019·河北衡水第二中学模拟)为了探究弹簧弹力F 和弹簧伸长量x 的关系，李强同学选了甲、乙两根规格不同的弹簧进展测试，根据测得的数据绘出如下列图的图象．(1)从图象上看，该同学没能完全按实验要求做，使图象上端成为曲线，图象上端成为曲线是因为______________________________．(2)这两根弹簧的劲度系数分别为：甲弹簧为______ N/m ，乙弹簧为________ N/m.假设要制作一个准确度相对较高的弹簧测力计，应选弹簧________(选填“甲〞或“乙〞)．【解析】(1)在弹性限度范围内弹簧的弹力与形变量成正比，超过弹簧的弹性限度范围，如此此规律不成立，所以所给的图象上端成为曲线，是因为形变量超过弹簧的弹性限度． (2)甲、乙两根弹簧的劲度系数分别为：k 甲＝F 甲Δx 甲＝46×10－2 N/m ≈66.7 N/m k 乙＝F 乙Δx 乙＝84×10－2 N/m ＝200 N/m 要制作一个准确程度较高的弹簧测力计，应选用一定的外力作用时形变量大的弹簧，应当选甲弹簧．【答案】(1)形变量超过弹簧的弹性限度(2)66.7 200 甲3．(2019·浙江绍兴一中模拟)在探究弹力和弹簧伸长的关系时，某同学先按图(a)对弹簧甲进展探究，然后把弹簧甲和弹簧乙并联起来按图(b)进展探究．在弹性限度内，将质量为m ＝50 g 的钩码逐个挂在弹簧下端，分别测得图(a)、图(b)中弹簧的长度L 1、L 2如表所示．重力加速度g ＝10 m/s 2，计算弹簧甲的劲度系数k ＝________N/m ，由表中数据________(填“能〞或“不能〞)计算出弹簧乙的劲度系数．【解析】分析图(a)中，钩码数量和弹簧伸长量的关系为每增加一个钩码，弹簧长度伸长约1 cm ，所以弹簧劲度系数k 1＝ΔF Δl ＝mg Δl ＝0.50 N 0.01 m ＝50 N/m.分析图(b)中可得，每增加一个钩码，弹簧伸长约0.32 cm ，即k 1×0.003 2＋k 2×0.003 2＝mg ，根据弹簧甲的劲度系数可以求出弹簧乙的劲度系数．【答案】50 能4．(2019·长春市实验中学模拟)某实验小组探究弹簧的劲度系数k 与其长度(圈数)的关系．实验装置如图(a)所示：一均匀长弹簧竖直悬挂，7个指针P 0、P 1、P 2、P 3、P 4、P 5、P 6分别固定在弹簧上距悬点0、10、20、30、40、50、60圈处；通过旁边竖直放置的刻度尺，可以读出指针的位置，P 0指向0刻度．设弹簧下端未挂重物时，各指针的位置记为x 0；挂有质量为0.100 kg 的砝码时，各指针的位置记为x .测量结果与局部计算结果如下表所示(n 为弹簧的圈数，取重力加速度为9.80 m/s 2)．实验所用弹簧总圈数为60，整个弹簧的自由长度为11.88 cm.(1)将表中数据补充完整：①________，②________．(2)以n 为横坐标，1k 为纵坐标，在图(b)给出的坐标纸上画出1k－n 图象．(3)图(b)中画出的直线可近似认为通过原点．假设从实验中所用的弹簧截取圈数为n 的一段弹簧，该弹簧的劲度系数k 与其圈数n 的关系的表达式为k ＝________N/m ；该弹簧的劲度系数k 与其自由长度l 0(单位为m)的关系的表达式为k ＝________N/m.【解析】(1)①k ＝mg Δx 2＝0.100×9.80 N 〔5.26－4.06〕×10－2 m≈81.7 N/m. ②1k ＝181.7m/N ≈0.012 2 m/N. (2)描点法，画一条直线，让大局部的点都落在直线上，或均匀分布在直线两侧．(3)设直线的斜率为a ，如此有1k ＝an ，即k ＝1a ·1n ，通过计算斜率即可求得；弹簧共60圈，如此有n ＝60l 00.118 8，把其代入k ＝1a ·1n中可求得． 【答案】(1)①81.7 ②0.012 2 (2)如下列图(3)1.75×103n ⎝ ⎛⎭⎪⎫1.67×103n ～1.83×103n 均正确 3.47l 0⎝ ⎛⎭⎪⎫3.31l 0～3.62l 0均正确 5．(2019·山西大学附中模拟) (1)某同学在探究“弹力和弹簧伸长量的关系〞时，实验步骤如下：安装好实验装置，让刻度尺零刻度与弹簧上端平齐，在弹簧下端挂1个钩码，静止时弹簧长度为l 1，如图甲所示，图乙是此时固定在弹簧挂钩上的指针在刻度尺(最小分度是1毫米)上位置的放大图，示数l 1＝_ cm.在弹簧下端分别挂2个、3个、4个、5个一样钩码，静止时弹簧长度分别是l 2、l 3、l 4、l 5.要得到弹簧伸长量x ，还需要测量的是_．作出F －x 曲线，得到弹力与弹簧伸长量的关系．(2)该同学更换弹簧，进展重复实验，得到如图丙所示的弹簧弹力F 与伸长量x 的关系图线，由此可求出该弹簧的劲度系数为 N/m.图线不过原点的原因是．【解析】(1)由mm 刻度尺的读数方法可知图乙中的读数为：25.85 cm ；本实验中需要是弹簧的形变量，故还应测量弹簧的原长．(2)有图象可知，斜率表示弹簧的劲度系数，k ＝70.035＝200 N/m ；图线不过原点的原因是由于弹簧有自重，使弹簧变长．【答案】(1)25.85 弹簧原长 (2)200 弹簧有自重6．(2019·四川南充一中模拟)某同学为研究橡皮筋伸长量与所受拉力的关系，做了如下实验：①如图1所示，将白纸固定在制图板上，橡皮筋一端固定在O 点，另一端A 系一小段轻绳(带绳结)；将制图板竖直固定在铁架台上．②将质量为m ＝100 g 的钩码挂在绳结上，静止时描下橡皮筋下端点的位置A 0；用水平力拉A 点，使A 点在新的位置静止，描下此时橡皮筋端点的位置A 1；逐步增大水平力，重复5次……③取下制图板，量出A 1、A 2……各点到O 的距离l 1、l 2……量出各次橡皮筋与OA 0之间的夹角α1、α2……④在坐标纸上做出1cos α－l 的图象如下列图． 完成如下填空：(1)重力加速度为g ，当橡皮筋与OA 0间的夹角为α时，橡皮筋所受的拉力大小为(用g 、 m 、α表示)．(2)取g ＝10 m/s 2，由图2可得橡皮筋的劲度系数k ＝N/m ，橡皮筋的原长l 0＝ m ．(结果保存2位有效数字)【解析】(1)对结点受力分析，根据共点力平衡可知mg ＝T cos α，解得T ＝mg cos α；(2)在竖直方向，合力为零，如此kl cos α＝mg ，解得1cos α＝kl mg ，故斜率k ′＝k mg，由图象可知斜率k ′＝100，故k ＝mgk ′＝100 N/m ；由图象可知，直线与横坐标的交点即为弹簧的原长，为0.21 m.【答案】(1)mg cos α(2)1.0×1020.21 7．(2019·江西上饶一中模拟)某同学在“探究弹力和弹簧伸长量的关系〞时，将轻质弹簧竖直悬挂，弹簧下端挂一个小盘，在小盘中增添砝码，改变弹簧的弹力，通过旁边竖直放置的刻度尺可以读出弹簧末端指针的位置x ，实验得到了弹簧指针位置x 与小盘中砝码质量m 的图象如图乙所示，取g ＝10 m/s 2.回答如下问题．(1)某次测量如图甲所示，指针指示的刻度值为 cm.(刻度尺单位为：cm)(2)从图乙可求得该弹簧的劲度系数为 N/m.(结果保存两位有效数字)(3)另一同学在做该实验时有如下做法，其中错误的答案是．A ．刻度尺零刻度未与弹簧上端对齐B ．实验中未考虑小盘的重力C ．读取指针指示的刻度值时，选择弹簧指针上下运动最快的位置读取D ．在利用x －m 图线计算弹簧的劲度系数时舍弃图中曲线局部数据．【解析】(1)刻度尺的最小分度为0.1 cm ，故读数为18.00 cm.(2)结合mg ＝kx ，得x ＝gkm ，由图可知 k ＝0.08×100.42－0.15N/m≈3.0 N/m. (3)读数时开始时的零刻度应与弹簧上端对齐才能准确测量，故A 错误；本实验中可采用图象进展处理，故小盘的重力可以不考虑，故B 正确；在读指针的位置时，应让弹簧指针静止之后再读取，故C 错误；当拉力超过弹性限度时，将变成曲线，不再符合胡克定律，故应舍去，故D 正确．【答案】(1)18.00 (2)3.0 (3)AC8. (2019·湖南湘潭一中模拟)某物理实验小组在探究弹簧的劲度系数k 与其原长l 0的关系实验中，按图所示安装好实验装置，让刻度尺零刻度与轻质弹簧上端平齐，在弹簧上安装可移动的轻质指针P ，实验时的主要步骤是：①将指针P 移到刻度尺l 01＝5cm 处，在弹簧挂钩上挂上200 g 的钩码，静止时读出指针所指刻度并记录下来；②取下钩码，将指针P 移到刻度尺l 02＝10cm 处，在弹簧挂钩上挂上250 g 的钩码，静止时读出指针所指刻度并记录下来；③取下钩码，将指针P 移到刻度尺l 03＝15cm 处，在弹簧挂钩上挂上50 g 的钩码，静止时读出指针所指刻度并记录下来；④重复③步骤，在每次重复③时，都将指针P 下移5cm ，同时保持挂钩上挂的钩码质量不变．将实验所得数据记录、列表如下：次数弹簧原长l 0/ cm 弹簧长度l / cm 钩码质量m /g 15.00 7.23 200 210.00 15.56 250 315.00 16.67 50 420.00 22.23 50 5 25.00 30.56 50根据实验步骤和列表数据(弹簧处在弹性限度内)，回答如下问题：(1)重力加速度g 取10 m/s 2.在实验步骤③中，弹簧的原长为15cm 时，其劲度系数k ＝N/m.(2)同一根弹簧的原长越长，弹簧的劲度系数(填选项前的字母)．A ．不变B ．越大C ．越小 【解析】(1)挂50 g 钩码时，弹簧的弹力为0.5 N ，根据胡克定律得：k ＝F Δx ＝0.516.67－15.00×10－2N/m≈30 N/m.(2)对第3、4、5次数据分析，弹簧弹力相等，同一根弹簧，原长越长，形变量越大，根据胡克定律F＝kx 知，弹簧的劲度系数越小，应当选C.【答案】(1)30 (2)C9．(2019·安徽蚌埠二中模拟)如图甲所示，用铁架台、弹簧和多个质量且质量相等的钩码，探究在弹性限度内弹簧弹力与弹簧伸长量的关系实验．(1)实验中还需要的测量工具有：________．(2)如图乙所示，根据实验数据绘图，纵轴是钩码质量m，横轴是弹簧的形变量x.由图可知：图线不通过原点的原因是________________；弹簧的劲度系数k＝________N/m(计算结果保存2位有效数字，重力加速度g取9.8 m/s2)．(3)如图丙所示，实验中用两根不同的弹簧a和b，画出弹簧弹力F与弹簧长度L的F－L图象，如下正确的答案是( )A．a的原长比b的长B．a的劲度系数比b的大C．a的劲度系数比b的小D．弹力与弹簧长度成正比【解析】(1)实验需要测量弹簧伸长的长度，故需要毫米刻度尺．(2)图线的物理意义是明确弹簧的弹力大小和弹簧伸长量大小成正比，如此k＝ΔFΔx＝4.9 N/m.由图可知，当F＝0时，x大于零，说明没有挂重物时，弹簧有伸长，是由于弹簧自身的重力造成的，故图线不过原点的原因是弹簧有自重，实验中没有考虑(或忽略了)弹簧的自重．(3)在图象中横截距表示弹簧的原长，故b的原长比a的长，A错误；在图象中斜率表示弹簧的劲度系数k，故a的劲度系数比b的大，B正确，C错误；弹簧的弹力满足胡克定律，弹力与弹簧的形变量成正比，故D 错误．【答案】(1)毫米刻度尺(2)弹簧有重力 4.9 (3)B10．(2019·湖南长沙一中模拟)在“探究弹力和弹簧伸长量的关系〞的实验中，某同学先测出不挂钩码时弹簧下端指针所指刻度尺刻度，然后将不同数量的一样的钩码依次悬挂在竖直弹簧下端，并记录好相应读数．(1)某次测量如下列图，指针所指刻度尺读数为________cm．(2)该同学在实验过程中，发现挂前3个钩码时，钩码重力与对应的弹簧伸长量根本成正比关系，但当挂上第4个钩码时，弹簧突然向下伸长很多，和前3组数据比照，明显不再成正比关系，产生这种情况的原因是__________________________________．(3)更换新的同种弹簧后进一步探究，在挂上第3个钩码后，在弹簧伸长过程中钩码的机械能将________，弹簧的弹性势能将________.(填“增加〞、“不变〞或“减少〞)【解析】(1)刻度尺的最小分度值为1 mm，所以读数为14.15 cm；(2)钩码对弹簧的拉力超过了弹簧的弹性限度，不再满足胡克定律；(3)弹簧伸长，在不超过其弹性限度时，其弹性势能增加，而钩码下降，弹力做负功，机械能减少．【答案】(1)14.15(14.13～14.17均可) (2)钩码对弹簧的拉力超过了弹簧的弹性限度，不再满足胡克定律(3)减少增加1．(2018·全国卷Ⅰ·22)如图甲，一弹簧上端固定在支架顶端，下端悬挂一托盘；一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针．甲乙现要测量图甲中弹簧的劲度系数．当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950 cm ；当托盘内放有质量为0.100 kg 的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图乙所示，其读数为________cm.当地的重力加速度大小为9.80 m/s 2，此弹簧的劲度系数为________N/m(保存3位有效数字)．【解析】标尺的游标为20分度，准确度为0.05 mm ，游标的第15个刻度与主尺刻度对齐，如此读数为37 mm ＋15×0.05 mm＝37.75 mm ＝3.775 cm ．弹簧形变量x ＝(3.775－1.950)cm ＝1.825 cm ，砝码平衡时，mg ＝kx ，所以劲度系数k ＝mg x ＝0.100×9.801.825×10－2N/m ≈53.7 N/m.(保存3位有效数字) 【答案】3.775 53.72．(2018·全国卷Ⅱ·23)某同学用图甲所示的装置测量木块与木板之间的动摩擦因数．跨过光滑定滑轮的细线两端分别与木块和弹簧秤相连，滑轮和木块间的细线保持水平，在甲木块上方放置砝码．缓慢向左拉动水平放置的木板，当木块和砝码相对桌面静止且木板仍在继续滑动时，弹簧秤的示数即为木块受到的滑动摩擦力的大小．某次实验所得数据在表中给出，其中f 4的值可从图乙中弹簧秤的示数读出．甲 乙 丙砝码的质量m /kg0.05 0.10 0.15 0.20 0.25 滑动摩擦力f /N2.15 2.36 2.55 f4 2.93回答如下问题：(1)f 4＝________N ；(2)在图丙的坐标纸上补齐未画出的数据点并绘出f －m 图线；(3)f 与m 、木块质量M 、木板与木块之间的动摩擦因数μ与重力加速度大小g 之间的关系式为f ＝________，f－m图线(直线)的斜率的表达式为k＝________；(4)取g＝9.80 m/s2，由绘出的f－m图线求得μ＝________.(保存2位有效数字)【解析】(1)对弹簧秤进展读数得2.70 N．(2)在图象上添加(0.20 kg,2.70 N)这个点，画一条直线，使尽可能多的点落在这条直线上，不在直线上的点大致均匀分布在直线两侧，如答图所示．(3)由实验原理可得f＝μ(M＋m)g，f－m图线的斜率为k＝μg.(4)根据图象求出k＝3.9 N/kg，代入数据得μ＝0.40．【答案】(1)2.70 (2)如下列图(3)μ(M＋m)gμg(4)0.403．〔2016·浙江卷〕某同学在“探究弹力和弹簧伸长的关系〞的实验中，测得图中弹簧OC的劲度系数为500 N/m.如图1所示，用弹簧OC和弹簧秤a、b做“探究求合力的方法〞实验．在保持弹簧伸长1.00 cm不变的条件下：图17(1)假设弹簧秤a、b间夹角为90°，弹簧秤a的读数是________N(图2中所示)，如此弹簧秤b的读数可能为________N.(2)假设弹簧秤a、b间夹角大于90°，保持弹簧秤a与弹簧OC的夹角不变，减小弹簧秤b与弹簧OC的夹角，如此弹簧秤a的读数________、弹簧秤b的读数________(填“变大〞“变小〞或“不变〞)．【答案】 (1)3.00～3.02 3.9～4.1(有效数不作要求) (2)变大变大【根底】(1)由图可知弹簧秤a的读数是F1＝3.00 N；因合力为F＝kx＝500×0.01 N＝5 N，两分力夹角为90°，如此另一个分力为F2＝F2－F21＝4.0 N.(2)假设弹簧秤a、b间夹角大于90°，保持弹簧秤a与弹簧OC的夹角不变，减小弹簧秤b与弹簧OC夹角，根据力的平行四边形法如此可知，弹簧秤a的读数变大，弹簧秤b的读数变大．。
高三物理 一轮复习 《实验二 探究弹簧弹力与形变量的关系》(含详解)
注意事项
1.操作：弹簧竖直悬挂，待钩码静止时测出弹簧长度。 2．作图：坐标轴标度要适中，单位要标注，连线时要使各数据点均匀分布在图线的
两侧，明显偏离图线的点要舍去。 3．适量：弹簧下端所挂钩码不要太多以免弹簧伸长量超出弹性限度。 4．多测：要使用轻质弹簧尽可能多测几组数据。 5．统一：弹力及伸长量对应关系及单位应统一。
解析：(1)实验时需要将测得的数据描点绘图，所以在测量时要逐一增挂钩码， 记下每增加一个钩码后指针的标尺刻度和对应的钩码总重，故选 A。
(2)由胡克定律 F＝kΔx 可得，弹簧的劲度系数为 k＝Δ ΔFx ＝10×2.150－－20－0 N/m
＝25 N/m。 (3)弹簧在其弹性限度范围内，弹簧所受的弹力与弹簧的形变量成正比，超过
数据处理
1.列表法：将实验数据填入表中，研究测量的数据，可发现在实验误差允许的范围 内，弹力与弹簧伸长量的比值不变。
2．图像法：根据测量数据，在建好直角坐标系的坐标纸上描点。以弹簧的弹力 F 为 纵轴，弹簧的伸长量 x 为横轴，根据描点的情况，作出一条经过原点的直线。
实验02步——透析常见考法，明确常考点
(3)图 3 是该同学描绘的弹簧的伸长量 x 与弹力 F 的关系图线，图线的末段明
显偏离直线，造成这种现象的主要原因是_________________________________ ______________________________________________________________________。
e．重复上述第 4 步操作；
f．作出钩码数量 n 及对应手机从橡皮绳原长开始下降高度 x 的关系图像，如
图所示。
根据 n x 图像，回答以下问题： (1)不挂钩码时，橡皮绳的伸长量为 x0＝______； (2)该橡皮绳的劲度系数 k＝ ______ N/m(取 g＝9.8 m/s2)；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章实验三研究弹力与弹簧伸长的关系1.(2009·广东理基)一个实验小组在“探究弹力和弹簧伸长的关系”的实验中，使用两条不同的轻质弹簧a和b，得到弹力与弹簧长度关系的图象如图实－3－7所示.下列表述正确的是 ( ) 图实－3－7A.a的原长比b的长B.a的劲度系数比b的大C.a的劲度系数比b的小D.测得的弹力与弹簧的长度成正比解析：图象的横轴截距表示弹簧的原长，A错误；图象的斜率表示弹簧的劲度系数，B正确，C错误；图象不过原点，D错误.答案：B2.(2010·临沂质检)如图实－3－8甲所示，一个弹簧一端固定在传感器上，传感器与电脑相连.当对弹簧施加变化的作用力(拉力或压力)时，在电脑上得到了弹簧形变量与弹簧产生的弹力大小的关系图象，如图实－3－8乙所示.则下列判断正确的是 ( )图实－3－8A.弹簧产生的弹力和弹簧的长度成正比B.弹力增加量与对应的弹簧长度的增加量成正比C.该弹簧的劲度系数是200 N/mD.该弹簧受到反向压力时，劲度系数不变解析：由图乙知，F－x是一个过原点的直线，k＝200.10N/m＝200 N/m，可知A错，B、C、D正确. 答案：BCD3.(2010·安徽省两地三校联考)某同学在研究性学习中，利用所学的知识解决了如下问题：一轻弹簧竖直悬挂于某一深度为h＝25.0 cm，且开口向下的小筒中(没有外力作用时弹簧的下部分位于筒内，但测力计可以同弹簧的下端接触)，如图实－3－9甲所示，如果本实验的长度测量工具只能测量出筒的下端弹簧的长度l，现要测出弹簧的原长l0和弹簧的劲度系数，该同学通过改变l而测出对应的弹力F，作出F－l变化的图线如图乙所示，则弹簧的劲度系数为N/m，弹簧的原长l0＝m.图实－3－9解析：由胡克定律可得F ＝kx ＝k(h ＋l －l 0)＝k(h －l 0)＋kl.因此F －l 图线的斜率即为弹簧的劲度系数k ＝30－200.2－0.1 N /m ＝100 N /m ，k(h －l 0)＝10 N ，得l 0＝0.15 m.答案：100 0.154.用如图实－3－10甲所示的装置测定弹簧的劲度系数，被测弹簧一端固定于A 点，另一端B 用细绳绕过定滑轮挂钩码，旁边竖直固定一最小刻度为mm 的刻度尺，当挂两个钩码时，绳上一定点P 对应刻度如图实－3－10乙中ab 虚线所示，再增加一个钩码后，P 点对应刻度如图实－3－10乙中cd 虚线所示，已知每个钩码质量为50 g ，重力加速度g ＝9.8 m/s 2，则被测弹簧的劲度系数为 N/m.挂三个钩码时弹簧的形变量为 cm.图实－3－10解析：对钩码进行受力分析，根据平衡条件和胡克定律，得 2mg ＝k (l －l 0) 3mg ＝k (l ′－l 0)则k ＝mgl ′－l ＝50×10－3×9.87×10－3N/m ＝70 N/m 挂三个钩码时，可列方程 (m ＋m ＋m )g ＝k Δx ′Δx ′＝3mg k ＝3×50×10－3×9.870 m＝2.10×10－2m ＝2.10 cm. 答案：70 2.105.某同学用如图实－3－11所示装置做“探究弹力和弹簧伸长 关系”的实验.他先测出不挂钩码时弹簧下端指针所指的标尺刻度，然后在弹簧下端挂上钩码，并逐个增加钩码，测出指针所指的标尺刻度，所得数据列表如下：(g 取9.8 m/s 2) 图实－3－11 钩码质量(1)根据所测数据，在图实－3－12所示的坐标纸上作出弹簧指针所指的标尺的刻度x 与钩码质量m 的关系曲线.(2)根据所测得的数据和关系曲线可以判断，在 N 范围内弹力大小与弹簧伸长关系满足胡克定律，这种规格的弹簧的劲度系数为 N/m.图实－3－12解析：(1)根据题目中所测量的数据进行描点，然后用平滑的曲线(或直线)连接各点，在连接时应让尽量多的点落在线上，偏差比较大的点舍去，不在线上的点尽量均匀分布在线的两侧，如图所示.(2)根据所画图象可以看出，当m ≤5.00×102g ＝0.5 kg 时，标尺刻度x 与钩码质量m 成一次函数关系，所以在F ≤4.9 N 范围内弹力大小与弹簧伸长关系满足胡克定律，由胡克定律F ＝k Δx 可知，图线斜率的大小在数值上等于弹簧的劲度系数k ，即k ＝ΔF Δx ＝ 4.9 N 19.6×10－2 m＝25.0 N/m. 答案：(1)见解析 (2)0～4.9 25.06.(2008·北京高考)某同学和你一起探究弹力和弹簧伸长的关系，并测弹簧的劲度系数k .做法是先将待测弹簧的一端固定在铁架台上，然后将最小刻度是毫米的刻度尺竖直放在弹簧一侧，并使弹簧另一端的指针恰好落在刻度尺上.当弹簧自然下垂时，指针指示的刻度数值记作L 0；弹簧下端挂一个50 g 的砝码时，指针指示的刻度数值记作L 1；弹簧下端挂两个50 g 的砝码时，指针指示的刻度数值记作L 2；……；挂七个50 g 的砝码时，指针指示的刻度数值记作L 7.(1)下表记录的是该同学已测出的6个值，其中有两个数值在记录时有误，它们的代表符号分别是 和 . 代表(2)实验中，L 3和L 7两个值还没有测定，请你根据图实－3－13将这两个测量值填入上表中.图实－3－13(3)为了充分利用测量数据，该同学将所测得的数值按如下方法逐一求差，分别计算出了三个差值：d 1＝L 4－L 0＝6.90 cm ，d 2＝L 5－L 1＝6.90 cm ，d 3＝L 6－L 2＝7.00 cm.请你给出第四个差值：d 4＝ ＝ cm.(4)根据以上差值，可以求出每增加50 g 砝码的弹簧平均伸长量ΔL .ΔL 用d 1、d 2、d 3、d 4表示的式子为：ΔL ＝ ，代入数据解得ΔL ＝ cm. (5)计算弹簧的劲度系数k ＝ N/m.(g 取9.8 m/s 2) 解析：(1)L 5、L 6两组数据在读数时均没有估读值.(2)根据表格已知读数，刻度尺上端的刻度数小，因而L 3＝6.85 cm ，L 7＝14.05 cm.(3)题中三组数据在寻求多挂4个砝码形成的长度差，故d 4＝L 7－L 3＝(14.05－6.85)cm ＝7.20 cm. (4)每增加4个砝码弹簧的平均伸长量ΔL 1＝d 1＋d 2＋d 3＋d 44，则每增加1个砝码弹簧的平均伸长量ΔL ＝ΔL 14＝d 1＋d 2＋d 3＋d 44×4，代入数据求得ΔL ＝1.75 cm.(5)由(3)(4)可知，弹力F 和弹簧伸长量ΔL 成正比，即满足F ＝k ΔL ，代入数据 k ＝FΔL ＝50×10－3×9.81.75×10－2 N/m ＝28 N/m. 答案：(1)L 5 L 6 (2)6.85 14.05 (3)L 7－L 3 7.20(4)d 1＋d 2＋d 3＋d 44×41.75 (5)287.橡皮筋也像弹簧一样，在弹性限度内，伸长量x 与弹力F 成正比，即F ＝kx ，k 的值与橡皮筋未受到拉力时的长度L 、横截面积S 有关，理论与实践都表明k ＝Y S L，其中Y 是一个由材料决定的常数，材料力学上称之为杨氏模量.(1)在国际单位制中，杨氏模量Y 的单位应该是 ( ) A.N B.m C.N/m D.Pa(2)有一段横截面是圆形的橡皮筋，应用如图实－3－14 所示的实验装置可以测量出它的杨氏模量Y 的值.首先 利用测量工具a 测得橡皮筋的长度L ＝20.00 cm ，利用 测量工具b 测得橡皮筋未受到拉力时的直径D ＝4.000 mm ，那么测量工具a 应该是 ，测量工 图实－3－14 具b 应该是 .(3)下面的表格是橡皮筋受到的拉力F 与伸长量x 的实验记录.请作出F －x 图象，由图象可求得该橡皮筋的劲度系数k ＝ N/m. (4)这种橡皮筋的Y 值等于 .解析：(1)在弹性限度内，弹力F 与伸长量x 成正比，F ＝kx ，又根据题意可知，k ＝YS /L . 则F ＝kx ＝Y S L·x 得出杨氏模量Y ＝FL xS各物理量取国际单位得杨氏模量的单位是N/m 2＝Pa ，选项D 正确. (2)根据精确度判断可知a 为毫米刻度尺，b 为螺旋测微器.(3)根据表格数据，描点、连线，可得F －x 图象如图所示.根据斜率的物量意义表示劲度系数k ，k ＝Fx≈3.1×102 N/m.(4)根据Y＝kL/S求得，Y≈5×106 Pa.答案：(1)D (2)毫米刻度尺螺旋测微器(3)图象见解析图 3.1×102(4)5×106 Pa8.(2010·南京模拟)17世纪英国物理学家胡克发现：在弹性限度内，弹簧的形变量与弹力成正比，这就是著名的胡克定律.受此启发，一学习小组同学研究“金属线材伸长量与拉力的关系”的探究过程如下：A.有同学认为：横截面为圆形的金属丝或金属杆在弹性限度内，其伸长量与拉力成正比，与截面半径成反比.B.他们准备选用一些“由同种材料制成的不同长度、不同半径的线材”作为研究对象，用测距仪、传感器等仪器测量线材的伸长量随拉力变化的规律，以验证假设.C.通过实验取得如下数据：D.同学们对实验数据进行分析、归纳后，对他们的假设进行了补充完善.(1)上述科学探究活动中，属于“制定计划”和“搜集证据”的环节分别是、.(2)请根据上述过程分析他们的假设是否全部正确？若有错误或不足，请给予修正.解析：确定研究对象，选取实验器材属“制定计划”；实验过程和测量数据属“搜集证据”.研究伸长量x与拉力F、长度L、直径D的关系时，采用控制变量法，比如长度、直径不变，再研究伸长量与力的关系，这种方法称为控制变量法.这是物理实验中的一个重要研究方法.答案：(1)B C (2)他们的假设不是全部正确.在弹性限度内，金属丝(杆)的伸长量与拉力成正比，与截面半径的平方成反比，还与金属丝(杆)的长度成正比。
