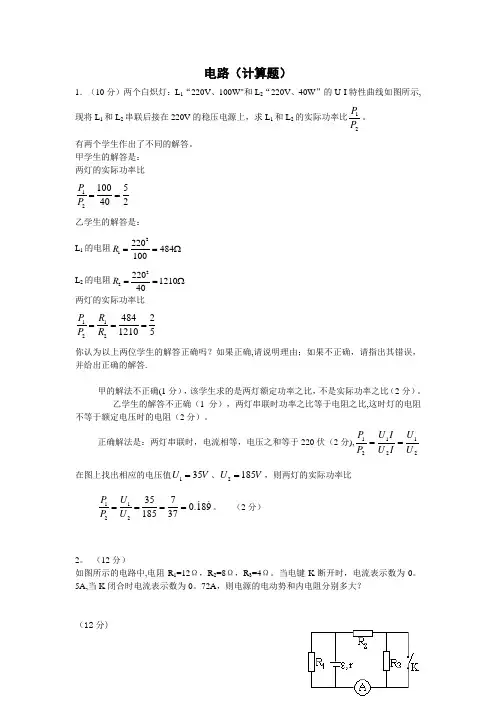

电路（计算题）1．（10分）两个白炽灯：L 1“220V 、100W"和L 2“220V 、40W ”的U-I 特性曲线如图所示,现将L 1和L 2串联后接在220V 的稳压电源上，求L 1和L 2的实际功率比21P P 。
有两个学生作出了不同的解答。
甲学生的解答是： 两灯的实际功率比121005402P P == 乙学生的解答是：L 1的电阻21220484100R ==ΩL 2的电阻22220121040R ==Ω两灯的实际功率比1122484212105P R P R === 你认为以上两位学生的解答正确吗？如果正确,请说明理由；如果不正确，请指出其错误，并给出正确的解答.甲的解法不正确(1分），该学生求的是两灯额定功率之比，不是实际功率之比（2分）。
乙学生的解答不正确（1分），两灯串联时功率之比等于电阻之比,这时灯的电阻不等于额定电压时的电阻（2分）。
正确解法是：两灯串联时，电流相等，电压之和等于220伏（2分),212121U U I U I U P P == 在图上找出相应的电压值135U V =、2185U V =，则两灯的实际功率比11223570.18918537P U P U ====。
（2分）2。
（12分）如图所示的电路中,电阻R 1=12Ω，R 2=8Ω，R 3=4Ω。
当电键K 断开时，电流表示数为0。
5A,当K 闭合时电流表示数为0。
72A ，则电源的电动势和内电阻分别多大？（12分)电键K 断开时，路端电压为 U=I 1(R 2+R 3)=0。
5×（8+4）V=6V （2分） 因R 1=R 2+R 3=12Ω。
所以I=2I 1=1A 。
(2分） 由闭合电路的欧姆定律得U=ε-Ir 得6=ε－r (1) （2分） 电键K 闭合时，路端电压为U ′=I ′R 2=0。
72×8=5。
76(V) （2分) 由闭合电路的欧姆定律得U ′=ε—I ′r 得5.76=ε-1.2r （2) （2分） 由（1）(2）联立解得ε=7。
物理复习题电路计算
物理复习题电路计算电路计算是物理学中的重要内容，涉及到电流、电压、电阻等概念的计算和应用。
本文将介绍几道常见的电路计算题目，并详细解析解题思路和计算过程。
题目一：串联电阻已知两个电阻分别为R₁=2Ω和R₂=3Ω，串联在一起并连接到电源上，电源电压为V=12V。
求串联电阻总阻值和总电流。
解析：串联电阻的总阻值等于各个电阻的阻值之和，即Rtotal = R₁ + R₂= 2Ω + 3Ω = 5Ω。
根据欧姆定律，电流I=V/Rtotal=12V/5Ω=2.4A。
题目二：并联电阻已知两个电阻分别为R₁=4Ω和R₂=6Ω，并联在一起并连接到电源上，电源电压为V=8V。
求并联电阻总阻值和总电流。
解析：并联电阻的总阻值满足公式1/Rtotal = 1/R₁ + 1/R₂，即1/Rtotal = 1/4Ω + 1/6Ω。
计算得到1/Rtotal = 3/12Ω + 2/12Ω = 5/12Ω，然后取倒数得到Rtotal = 12/5Ω = 2.4Ω。
根据欧姆定律，总电流I=V/Rtotal=8V/2.4Ω=3.33A。
题目三：电阻和电流关系已知一个电路中有一个电阻R=5Ω，通过电阻的电流为I=2A。
求电路中的电压。
解析：根据欧姆定律，电压V=I*R=2A*5Ω=10V。
题目四：功率计算已知一个电路中的电流为I=3A，电压为V=10V。
求电路中的功率。
解析：电路功率的计算公式为P=V*I=10V*3A=30W。
本文简要介绍了几道物理复习题中的电路计算问题，并给出了解题思路和计算过程。
电路计算是物理学习的基础，掌握了电流、电压、电阻等概念的计算方法，可以更好地理解和应用电路知识。
希望通过本文的学习，能够对电路计算有更深入的理解。
(完整版)电工电子题库-.电路基础计算题
设下图 AB 支路除外的无源二端网络的等效电阻为
RAB 。
.
R2
R1
+.
US
－
. R6
R3
..
R5
R4
.
在图示电路中，已知： U=6V ， R1=2 ， R2=8 ， R3=3 ， R4 =12 ，
R5=0.2 。求该电路消耗的功率 P。
R1
. R3
I
.A
R2
R5
. . R 4
B
+
U
－
.
R2
. R 1 A + US
已知： US1=2V ， U S2=15V ， U S3=4V ，U S4=14V 。求图示电路中 A 点的电位。
15 3
VC=－2－ 3 + 2
=－ 11V
4
+ －+
－
AVB=VC+4= －源自11+4= － 7V7
U S1
US 2
14 2
VA=VB－ 2 5 = － 11V
1
US 3
－
+
U S4
+
答案 10
图示电路中，已知： I S1= 3A ，IS2=2A ，IS3=1A ，R1=6 ，R2=5 ，R3=7 。用基尔霍 I 1＝ IS3 －IS2 ＝ 1－ 2＝－ 1A
夫电流定律求电流 I1， I 2 和 I 3。
I 3＝ IS1 －IS2 ＝ 3－ 2＝ 1A
.
I1
I2
I S1
I S2
. R1
0.4
t ( m)s
0
0.25
0.75
1.25
欧姆定律计算题(典型--带答案)
欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。
当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。
3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。
当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。
二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。
2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。
三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。
当 R2 取最小值时，电压表的读数为 9V。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。
四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。
九年级电学计算题
九年级电学计算题一、简单电路电流、电压、电阻计算。
1. 已知一个电阻R = 10Ω，两端电压U=20V，求通过电阻的电流I。
- 解析：根据欧姆定律I = (U)/(R)，将R = 10Ω，U = 20V代入公式可得I=(20V)/(10Ω)=2A。
2. 一个电路中通过灯泡的电流I = 0.5A，灯泡电阻R=20Ω，求灯泡两端的电压U。
- 解析：由欧姆定律U = IR，把I = 0.5A，R = 20Ω代入，得到U=0.5A×20Ω = 10V。
3. 有一导体，当两端加3V电压时，通过它的电流为0.2A，求该导体的电阻。
- 解析：根据R=(U)/(I)，这里U = 3V，I = 0.2A，所以R=(3V)/(0.2A)=15Ω。
二、串联电路相关计算。
4. 两个电阻R_1 = 10Ω，R_2 = 20Ω串联在电路中，电源电压U = 9V，求电路中的电流I以及R_1、R_2两端的电压U_1、U_2。
- 解析：- 首先求串联电路的总电阻R = R_1+R_2=10Ω + 20Ω=30Ω。
- 根据欧姆定律I=(U)/(R)，将U = 9V，R = 30Ω代入可得I=(9V)/(30Ω)=0.3A。
- 根据U = IR，U_1=IR_1 = 0.3A×10Ω = 3V，U_2=IR_2=0.3A×20Ω = 6V。
5. 三个电阻R_1 = 5Ω、R_2 = 10Ω、R_3 = 15Ω串联在电路中，电路中的电流I = 1A，求总电压U。
- 解析：- 总电阻R=R_1 + R_2+R_3=5Ω+10Ω + 15Ω = 30Ω。
- 根据U = IR，把I = 1A，R = 30Ω代入得U = 1A×30Ω=30V。
三、并联电路相关计算。
6. 两个电阻R_1 = 10Ω，R_2 = 20Ω并联在电路中，电源电压U = 6V，求通过R_1、R_2的电流I_1、I_2以及干路电流I。
电路练习题及答案
电路练习题及答案电路是电子技术的基础，理解和掌握电路的原理和运行方式对于电子工程师和电子爱好者来说非常重要。
本文将提供一系列电路练习题，并附上详细的答案解析，帮助大家深入理解电路的工作原理。
请按照下面的题目和答案进行学习和练习。
1. 题目：并联电阻计算在一个电路中，有三个并联的电阻，分别为R1=10Ω，R2=20Ω和R3=30Ω，求并联电阻的总阻值。
解答：并联电阻的总阻值可以通过以下公式计算：1/Rt = 1/R1 + 1/R2 + 1/R3代入数值，得到：1/Rt = 1/10 + 1/20 + 1/301/Rt = 6/601/Rt = 1/10两边取倒数，得到：Rt = 10Ω所以，并联电阻的总阻值为10Ω。
2. 题目：串联电阻计算在一个电路中，有三个串联的电阻，分别为R1=10Ω，R2=20Ω和R3=30Ω，求串联电阻的总阻值。
解答：串联电阻的总阻值可以通过以下公式计算：Rt = R1 + R2 + R3代入数值，得到：Rt = 10Ω + 20Ω + 30ΩRt = 60Ω所以，串联电阻的总阻值为60Ω。
3. 题目：欧姆定律计算在一个电路中，有一个电压源为12V，串联着一个电阻为6Ω的电阻器，请计算通过电阻器的电流大小。
解答：根据欧姆定律，电流I可以通过以下公式计算：I = U/R代入数值，得到：I = 12V / 6ΩI = 2A所以，通过电阻器的电流大小为2A。
4. 题目：电路功率计算在一个电路中，有一个电压源为12V，串联着一个电阻为6Ω的电阻器，请计算电路的总功率。
解答：电路的总功率可以通过以下公式计算：P = U^2 / R代入数值，得到：P = 12V^2 / 6ΩP = 24W所以，电路的总功率为24瓦特。
5. 题目：电路中的电压分压在一个电路中，有一个电压源为10V，串联着两个电阻，分别为R1=20Ω和R2=30Ω，请计算R2的电压分压。
解答：根据电压分压定律，R2的电压分压可以通过以下公式计算：U2 = (R2 / (R1 + R2)) * U代入数值，得到：U2 = (30Ω / (20Ω + 30Ω)) * 10VU2 = (30Ω / 50Ω) * 10VU2 = 6V所以，R2的电压分压为6V。
电学计算题30题
电学计算题30题1.一条2m长、5mm横截面积的铜导线，通过电流密度为5A/mm 的电流，求导线上的电阻值。
2. 一个电阻为100Ω的负载，接在电压为220V的电源上，求电路中的电流强度。
3. 一个电路中，电源电压为12V，电阻为4Ω，求电路中的电流强度。
4. 在一个并联电路中，有两个电阻分别为10Ω和20Ω，电压为220V，求电路中的电流强度。
5. 在一个串联电路中，有三个电阻分别为5Ω、10Ω和15Ω，电压为220V，求电路中的电流强度。
6. 一个电阻为20Ω的负载，接在电压为24V的电源上，求电路中的电流强度。
7. 在一个并联电路中，有两个电阻分别为20Ω和40Ω，电流为5A，求电路中的电压。
8. 在一个串联电路中，有三个电阻分别为5Ω、10Ω和15Ω，电流为2A，求电路中的电压。
9. 在一个电路中，有一个电阻为10Ω，电流为2A，求电路中的电压。
10. 在一个电路中，有一个电阻为20Ω，电压为12V，求电路中的电流强度。
11. 在一个电路中，有一个电压为24V，电流为3A，求电路中的电阻。
12. 在一个并联电路中，有两个电阻分别为30Ω和50Ω，电流为2A，求电路中的电阻。
13. 在一个串联电路中，有三个电阻分别为10Ω、20Ω和30Ω，电流为4A，求电路中的电阻。
14. 在一个电路中，有一个电压为12V，电阻为30Ω，求电路中的电流强度。
15. 在一个电路中，有一个电阻为40Ω，电流为0.5A，求电路中的电压。
16. 在一个电路中，有一个电流为2A，电阻为25Ω，求电路中的电压。
17. 在一个并联电路中，有两个电阻分别为50Ω和100Ω，电压为220V，求电路中的电流强度。
18. 在一个串联电路中，有三个电阻分别为10Ω、20Ω和30Ω，电压为24V，求电路中的电流强度。
19. 在一个电路中，有一个电阻为50Ω，电压为12V，求电路中的电流强度。
20. 在一个电路中，有一个电阻为10Ω，电流为1A，求电路中的电压。
电路试题及答案大全简单
电路试题及答案大全简单一、选择题1. 电路中电流的方向是：A. 从正极流向负极B. 从负极流向正极C. 任意方向D. 无法确定答案：A2. 欧姆定律的公式是：A. V = IRB. I = V/RC. R = V/ID. V = R*I答案：B3. 并联电路中，电压的关系是：A. 各支路电压相等B. 各支路电压不等C. 总电压等于各支路电压之和D. 总电压等于各支路电压之差答案：A4. 串联电路中，电流的关系是：A. 各支路电流相等B. 各支路电流不等C. 总电流等于各支路电流之和D. 总电流等于各支路电流之差答案：A二、填空题1. 在电路中，电阻的单位是______。
答案：欧姆2. 电容器的单位是______。
答案：法拉3. 电感器的单位是______。
答案：亨利4. 交流电的频率单位是______。
答案：赫兹三、简答题1. 请简述什么是基尔霍夫电压定律。
答案：基尔霍夫电压定律指出，在任何闭合电路中，沿着闭合路径的电压总和等于零。
2. 请简述什么是基尔霍夫电流定律。
答案：基尔霍夫电流定律指出，在任何电路节点处，进入节点的电流之和等于离开节点的电流之和。
四、计算题1. 已知一个串联电路中包含两个电阻，R1 = 100Ω，R2 = 200Ω，电源电压为12V，求电路中的总电流。
答案：I = V / (R1 + R2) = 12V / (100Ω + 200Ω) = 0.04A2. 已知一个并联电路中包含两个电阻，R1 = 100Ω，R2 = 200Ω，电源电压为12V，求每个电阻两端的电压。
答案：V1 = V2 = 12V以上是电路试题及答案大全简单的部分内容，涵盖了选择题、填空题、简答题和计算题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.求所示电路的电流I。
2.先将电路图ab左端电路进行化简，再计算电流i。
3.求电路的电流I。
4.图中负载电阻R 可变，求R 获得最大功率时的值及最大功率。
5.电路如图所示，求电流I 。
6.有一幢五层建筑，每层20个房间，每间装有220 V ，60W 白炽灯两盏，每天使用4小时。
改用40W 日光灯后，每房间只需要一盏。
问每月节省多少电能?每月按30天计算。
用白炽灯时，每月消耗电能
7.电路如图3-2所示，其中20s I A =∠g
o
，求电压U g。
（10分）
1Ω
-j0.5Ω
j1Ω
图3-2
Is U
8. 电路见图4，R L =10Ω，试用戴维南定理求流过R L 的电流。
(8分)
9.利用三要素法，开关闭合前电路已达到稳态，求开关闭合后电容的电压()c u t 。
10.电源内阻R i =2.7K Ω，电压U s =2.7V ，向R L =300Ω的负载传输信号，求 （1）负载与电源直接连接，负载获得的功率；
（2）负载经理想变压器与电源连接，负载获得的功率，设变压器的变比为2，3，4。
+
-
Ω2-V 5+-
C F 1Ω2V 60=t
11.电路如图,S 闭合前电路处于直流稳态。
求换路后的u c(t ),i (t )。
12开关动作前电路已处于稳态。
求t ≥0时i L(t )，u L(t ) ，并求t =(1/3)s 时电感中的磁场能量。
13.换路前电路处于稳态。
求电容电压u (t )的零输入响应、零状态响应、完全响应以及稳态响应和瞬态响应。
电路如图，t =0时S 闭合，求t ≥0时的)(),(t u t i L L 。
已知如图所示电路中，1100I A =∠g
o
,210I A =.求s I U g
g
和。
10Ω
j10Ω
s
U I
1
I 2
I
电路如图3-2所示，其中20s I A =∠g
o
，求电压U g。
（10分）
1Ω
-j0.5Ω
j1Ω
图3-2
Is U
2.
用戴维南定理求I 0(12分)。
3.如图所示电路，t = 0时开关闭合，闭合前电路已达稳态，试用三要素法求换路后电容电压全响应。
(12分)
图15
i(t)、i1(t)、
、4.正弦稳态电路如图，uS(t)=1002cos 10t V,求电流
i2(t) 。
计算题
1. 用回路电流法求图6电路图中
的电流I 。
2.试证明图7所示电路若满足R1R4=R2R3，则电流I仅决定于u而与负载RL无
关。
3.图8所示电路中开关S闭合前，电容电压u为零。
在t=0时开关S闭合，求t>0
时的u（t）和i（t）。
（12分）
4. 用叠加定理求图9所示电路中的电流I。
（12分）
5. 图10所示电路中R可变动，U=282.8cos(ωt)。
试求R为何值时，电
源U发出的功率最大（有功功率）？（12分）
计算题
1.图4所示电路中,已知R1=50Ω,R2=200Ω,若R3=100Ω,u1=5V,u2=8V,
求输出电压U0 。
(11分)
2. 图5所示电路，开关合在位置1时电路已达稳定状态，t=0时开关由位置1
合向位置2，求t≥0时的电压uL 。
(11分)
3. 用叠加定理求图6中的电压U 。
（11分）
4.列出图7所示电路的结点电压方程。
（11分）
5. 图8所示电路,已知U=282.8cos(ωt),求图中电流I 。
三、计算题 (50分) 1．电路如图所示，求R ab 。
2．用结点电压法求图示电路中电压U 。
c
d
50Ω
100Ω
30Ω 80Ω
60Ω
3．应用叠加定理求图所示电路中电压u。
注意：图中未标注电压为50V。
（10分）
4．求图所示电路的戴维宁等效电路，并画出等效电路图。
5．电路如图， A I S 0
02∠=•。
求电压•
U 。
）
6. 图6所示电路，t < 0时已处于稳态，t = 0时开关S 闭合。
电感H 31
L =。
用三要
素法求t > 0时电感电流i 的全响应。
三、计算题
1．如图7所示电路，求各支路电流i 1，i 2，i 3。
S
2Ω
3V
1Ω
L
i
图7
2．用网孔分析法计算图示电路中的网孔电流1i和2i。
V4
+
-
+
-
A
4
Ω
1Ω
5
Ω
3
Ω
2
V
10
1
i
2
i
2
i
1
i
3
i
3．电路如图，（1）求a,b 两端电压Uab 。
(2) 若a,b 用导线短路，求导线中电流Iab 。
(8分)
4．求图所示电路的戴维宁等效电路和诺顿等效电路。
5．电路如图，，求二端电路等效导纳及各支路电流。
6.如图所示电路，t = 0时开关闭合，闭合前电路已达稳态，试用三要素法求换路后电容电压u c全响应。
o
0.515 A I=∠
&。
