桥梁系梁的施工方案
系梁施工方案
系梁施工方案一、工程概况1.1基本情况K219+101.5县道从峰线分离立交为3-20m主线桥，交角130º,中心桩号为K219+101.5，全长65.496m，上部结构为3×20米后张预应力混凝土组合箱梁，下部结构采用柱式墩、肋板台，钻孔灌注桩基础。
本桥共有2个桥墩，1#、2#墩左右幅均有底系梁。
该桥桥位处路线平面位于R=7500m半径的右偏曲线内，纵断面位于R=28750m的凸形竖曲线上。
桥址区主要地层为第四系地层，主要由粉质黏土、粉土、黏土、粉砂、细砂构成。
地层基本连续分布于桥址区。
汽车设计荷载：公路－Ⅰ级；桥面净宽：2×（0.5m护栏+15.25m行车道+1.1m护栏）+0.8m分隔带。
1.2系梁设计情况该桥系梁设计混凝土强度等级为C30，系梁设计尺寸为长1462cm×宽90cm×高110cm，C30混凝土46.8m³,C15混凝土8.6 m³。
钢筋：HRB335:Φ20钢筋4630kg, Φ12钢筋1937kg。
各墩系梁顶标高与原地面设计标高如下表：具体尺寸见如下系梁平、立、侧面图：23二、施工前期准备2.1施工现场准备根据现场实际情况，在系梁施工范围内进行场地清理，布置各机械及材料的放置位置，并清理出混凝土罐车的进出通道，避免因罐车无法进入施工区域造成混凝土浇筑不连续。
2.2、技术准备技术人员认真学习设计图纸，掌握招标文件、施工技术规范，向施工人员进行详细交底。
测量人员认真细致的审阅施工设计图纸，施测出系梁四角点位置，并根据四点定出系梁基坑开挖框线，测量地面高程，确定开挖深度。
技术员根据施工图纸旁站指导施工，并向施工人员进行详细的书面数据交底。
2.3、材料准备各种主要材料生产厂家资质已经申报完成，并已批复。
各种试验数据应申报完毕，物资部门根据施工进度、计划提前进购基础所需物资，试验人员邀请监理现场取样检验，合格后方可使用。
桥梁系梁的施工方案

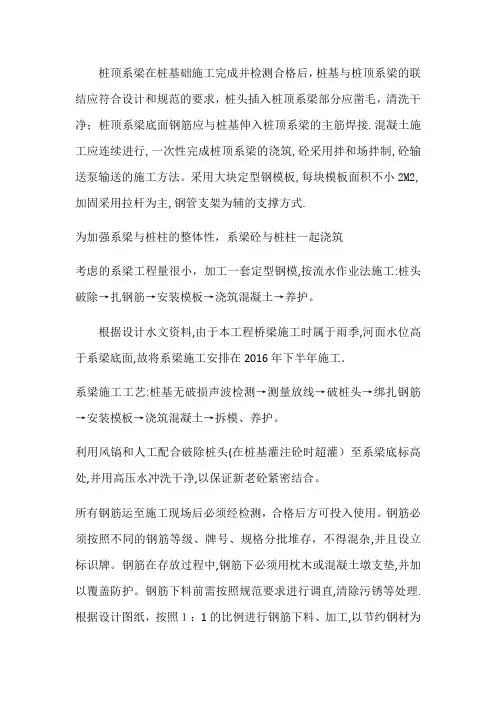

桩顶系梁在桩基础施工完成并检测合格后，桩基与桩顶系梁的联结应符合设计和规范的要求，桩头插入桩顶系梁部分应凿毛，清洗干净；桩顶系梁底面钢筋应与桩基伸入桩顶系梁的主筋焊接.混凝土施工应连续进行,一次性完成桩顶系梁的浇筑,砼采用拌和场拌制,砼输送泵输送的施工方法。
采用大块定型钢模板,每块模板面积不小2M2,加固采用拉杆为主,钢管支架为辅的支撑方式.为加强系梁与桩柱的整体性，系梁砼与桩柱一起浇筑考虑的系梁工程量很小，加工一套定型钢模,按流水作业法施工:桩头破除→扎钢筋→安装模板→浇筑混凝土→养护。
根据设计水文资料,由于本工程桥梁施工时属于雨季,河面水位高于系梁底面,故将系梁施工安排在2016年下半年施工．系梁施工工艺:桩基无破损声波检测→测量放线→破桩头→绑扎钢筋→安装模板→浇筑混凝土→拆模、养护。
利用风镐和人工配合破除桩头(在桩基灌注砼时超灌）至系梁底标高处,并用高压水冲洗干净,以保证新老砼紧密结合。
所有钢筋运至施工现场后必须经检测，合格后方可投入使用。
钢筋必须按照不同的钢筋等级、牌号、规格分批堆存，不得混杂,并且设立标识牌。
钢筋在存放过程中,钢筋下必须用枕木或混凝土墩支垫,并加以覆盖防护。
钢筋下料前需按照规范要求进行调直,清除污锈等处理. 根据设计图纸，按照１：1的比例进行钢筋下料、加工,以节约钢材为原则。
所有钢筋均在加工场制作成形,运输至施工现场分类进行堆放,按设计图纸进行绑扎。
根据模板边线预留保护层厚度安装钢筋骨架，保护层采用砂浆垫块,梅花形布置。
系梁钢筋绑扎完成后及时预埋墩柱钢筋。
所有钢筋接头采用搭接电弧焊,两钢筋搭接端部应预先弯折0。
５倍的钢筋直径,以保证焊接后钢筋轴线一致。
优先考虑双面焊接焊缝长度不小于５d(ｄ为钢筋直径),双面焊缝困难时可采用单面焊接焊缝长度不小于１0ｄ（d为钢筋直径）。
钢筋接头应相互错开,保证同一截面内的接头数量不超过总数的50%，接头错开间距不小于35d(d为钢筋直径)。
系梁专项施工方案
一、编制依据1. 国家相关法律法规和行业标准；2. 项目施工合同及设计文件；3. 有关技术规范、规程；4. 项目部类似工程经验。
二、工程概况1. 项目名称：XX桥梁工程2. 桥梁类型：钢筋混凝土预应力简支空心板梁桥3. 桥梁结构：上部结构采用3-20m钢筋混凝土预应力简支空心板梁，预制施工；下部结构采用钢筋混凝土桩柱式墩、桩基础和重力式U型桥台。
4. 系梁数量及尺寸：共需施工系梁若干道，具体数量及尺寸根据设计图纸确定。
三、施工准备1. 人员准备：组织施工队伍，明确各工种人员职责，进行技术交底和安全教育。
2. 材料准备：准备足够的钢筋、混凝土、模板等施工材料，确保材料质量符合设计要求。
3. 机械设备准备：准备混凝土搅拌车、钢筋加工机械、模板支撑系统等施工机械设备。
四、施工工艺1. 施工放样：根据设计图纸，在施工现场进行系梁放样，确保系梁位置准确。
2. 绑扎钢筋：按照设计要求，绑扎系梁钢筋，确保钢筋位置、间距和形状符合规范。
3. 模板安装：安装模板，确保模板平整、牢固，防止混凝土漏浆。
4. 混凝土浇筑：采用混凝土搅拌车运输混凝土，按照设计配合比进行浇筑，确保混凝土密实、无蜂窝、麻面等缺陷。
5. 拆模、养生：混凝土达到一定强度后，拆除模板，进行养生，确保混凝土强度和耐久性。
五、质量要求1. 系梁尺寸、位置、钢筋配置等应符合设计要求；2. 混凝土强度、密实度、耐久性等应符合规范要求；3. 模板拆除后，系梁表面应平整、无蜂窝、麻面等缺陷。
六、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品；2. 机械设备操作人员必须持证上岗；3. 施工现场设置安全警示标志，确保施工安全。
七、环保措施1. 施工过程中，严格控制扬尘、噪音等污染；2. 做好施工现场的排水、防渗工作，防止水污染；3. 做好施工废料的分类、回收和处理。
八、进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
九、结语本系梁专项施工方案旨在确保系梁施工质量、安全和环保，为桥梁工程的整体质量提供有力保障。
系梁、承台施工方案(最终)
系梁、承台施工方案(最终)一、前言在桥梁施工中，系梁和承台是至关重要的环节。
系梁负责支撑桥梁上部结构，承台则承载系梁及桥梁上部结构的荷载。
制定合理的施工方案对于保障桥梁的安全和施工的顺利进行至关重要。
本文将详细介绍系梁、承台的施工方案及注意事项，确保施工过程顺利进行。
二、系梁施工方案1. 材料准备在进行系梁施工前，首先要确保所有所需的材料齐全。
包括系梁的预制板、钢筋、混凝土等材料。
材料的质量和尺寸要符合设计要求，同时按照施工图纸进行分类、编号和存放，以便快速取用。
2. 施工准备在施工现场，要做好场地清理和铺设施工车辆道路，保证施工作业区域畅通。
搭建好安全设施，并配备好必要的施工设备和机械，确保施工过程中的安全和高效。
3. 施工工艺•系梁施工主要包括搭模、安装钢筋、浇筑混凝土等步骤。
在搭模过程中要严格按照设计要求进行，确保模板的稳固和尺寸的准确。
•安装钢筋时，要按照设计图纸和相关规范进行布设，严格控制钢筋的位置和数量，确保系梁的受力性能。
•浇筑混凝土时，要注意控制浇筑的速度和均匀性，减少混凝土的裂缝和缺陷，确保系梁的强度和稳定性。
4. 质量控制在施工过程中，要定期对系梁的质量进行检测和验收。
包括对混凝土的强度、钢筋的位置和连接等进行检查，及时发现和解决问题，确保施工质量符合标准要求。
三、承台施工方案1. 基础处理承台的基础是保证承载能力的关键。
在施工前，要对基础进行充分的处理，包括地基的打桩加固，基础的加固和处理等，确保基础的稳定和牢固。
2. 结构施工承台的结构施工主要包括组装、浇筑和养护等环节。
在组装过程中，要严格按照设计要求进行，保证结构的准确性和稳定性。
3. 质量验收承台的质量验收是施工的关键环节。
在施工完成后，要对承台的结构和质量进行严格的验收，包括对结构的强度、外观和尺寸等进行检测，确保承台的质量达到设计要求。
四、总结通过合理的系梁、承台施工方案的制定和严格的施工管理，可以保证桥梁施工的顺利进行和施工质量的优良。
桥梁系梁盖梁施工方案
桥梁系梁盖梁施工方案桥梁系梁和盖梁施工方案是建设桥梁的关键步骤，也是确保桥梁质量和安全的重要环节。
本文将详细介绍桥梁系梁和盖梁施工方案。
1.施工准备（1）根据施工图纸和设计要求，制定详细的桥梁系梁施工方案，并组织施工人员进行技术交底，确保施工人员理解并正确执行施工方案。
（2）组织采购和调配施工所需的材料、设备，并进行验收，确保质量和数量符合要求。
（3）制定现场施工组织设计，明确施工现场的布置、安全措施和施工流程，确保施工现场的安全和有序。
2.基础处理（1）根据桥梁系梁的要求，对桥墩进行处理，包括清理和修复桥墩的损坏部分，确保桥墩符合施工要求。
（2）根据施工图纸的要求，进行基础测量和布置，确保桥墩的位置和高度达到设计要求。
（3）根据桥墩的位置和高度，制定合理的浇筑方案，组织施工人员进行浇筑，确保桥墩的质量和强度。
3.梁体制作（1）根据设计要求和施工图纸，制定梁体制作方案，并组织施工人员进行梁体的制作。
（2）对梁体的原材料进行验收，包括钢筋、混凝土和模板等，确保材料的质量和规格符合要求。
（3）按照制作方案，进行钢筋的加工和焊接，确保梁体的钢筋骨架符合设计和安全要求。
（4）进行混凝土的配制和浇筑，确保梁体的质量和强度。
（5）对梁体进行养护，包括保持梁体湿润和覆盖防护层，确保梁体的质量和养护效果。
4.吊装安装（1）根据设计要求和施工图纸，制定梁体吊装方案，并组织施工人员进行吊装操作。
（2）对吊装设备进行检查和维护，确保设备的安全和可靠。
（3）按照梁体吊装方案，进行梁体的吊装和安装，确保梁体的准确位置和稳定性。
（4）对梁体进行固定和连接，包括拧紧螺栓和焊接连接，确保梁体的稳定和牢固。
1.施工准备（1）根据施工图纸和设计要求，制定详细的盖梁施工方案，并组织施工人员进行技术交底，确保施工人员理解并正确执行施工方案。
（2）组织采购和调配施工所需的材料、设备，并进行验收，确保质量和数量符合要求。
（3）制定现场施工组织设计，明确施工现场的布置、安全措施和施工流程，确保施工现场的安全和有序。
系梁首件施工方案
系梁首件施工方案在桥梁施工中，系梁作为关键的构件之一，直接影响着桥梁的结构稳定性和承载能力。
因此，在桥梁施工过程中，系梁的安装和施工显得尤为重要。
本文将围绕系梁首件施工方案展开讨论，详细介绍施工过程中的步骤和注意事项。
1. 施工准备在进行系梁首件施工前，施工单位应做好充分的准备工作。
首先，需要对施工现场进行清理，确保施工场地平整，并建立施工标志和围栏，确保安全。
其次，需要检查吊装设备和工具的完好性，保证施工过程中不出现设备故障。
最后，施工单位应制定详细的施工计划，包括施工流程、安全措施等内容。
2. 系梁安装系梁的安装是系梁首件施工的关键环节。
在安装过程中，首先需要确定起吊点和吊装方案，保证吊装过程稳定安全。
然后，根据设计要求将系梁准确吊装到指定位置，并通过调整吊装设备保持系梁水平。
最后，进行系梁的固定，确保其牢固可靠。
3. 系梁检查安装完成后，需要对系梁进行检查，确保其符合设计要求。
首先需要对系梁的位置、高度、水平度等进行检查，确保其安装正确。
然后，对系梁的连接处进行检查，确保连接牢固。
最后，对系梁的表面进行清洁和防腐处理，延长其使用寿命。
4. 施工验收系梁首件施工完成后，需要进行施工验收。
施工单位应将施工过程记录整理成档案，包括施工日志、验收报告等内容，供后续使用。
然后，由监理单位对系梁的安装情况进行验收，确认其符合设计及规范要求。
最终，开展竣工验收，确保系梁首件施工符合相关标准和规定。
通过以上步骤，系梁首件施工方案得以完整实施。
系梁作为桥梁的重要构件，其施工质量直接关系到桥梁的使用安全性和性能表现。
因此，在施工过程中，施工单位应严格按照方案要求，确保施工质量和安全，提高桥梁的使用寿命和安全性。
桥梁系梁施工方案
桥梁系梁施工方案桥梁施工方案是指在桥梁建设过程中，根据设计要求和施工条件，制定出一套科学合理的施工方案和施工步骤，以确保桥梁的安全、质量和工期。
下面将以一座简单的公路钢筋混凝土桥为例，详细介绍桥梁施工方案。
一、前期准备工作1.设计概述：对桥梁的设计作一概述，包括荷载、跨度、结构形式、基础类型等。
2.施工条件和环境要求：根据施工现场的条件和环境要求，制定详细的施工计划。
包括土质、水位、天气等。
3.施工组织设计：根据施工条件和环境要求，设计施工队伍的组织、分工和协调，确定施工人员和设备的配置。
4.材料和设备采购：根据桥梁设计要求，采购所需的钢筋、混凝土、模板、施工机械等材料和设备。
二、施工步骤及方案1.桥台基础施工：(1)桥台基础的探孔和测量：在桥台位置开挖坑槽，探孔测量土质情况，确定桥台基础的施工方案。
(2)基槽开挖：根据桥台基础的设计要求，在桥台位置开挖基槽，清除泥土和杂物，确保基槽的平整。
(3)桥台基础的浇筑：根据桥台基础的设计要求，进行混凝土浇筑，注意控制施工速度和浇筑质量，确保桥台基础的强度和稳定性。
2.桥墩施工：(1)桥墩模板搭建：根据桥墩的设计要求，搭建模板，确保模板的牢固和平整。
(2)混凝土浇筑：根据桥墩的设计要求，进行混凝土浇筑，注意控制施工速度和浇筑质量，防止温度裂缝和鼓包现象的发生。
(3)桥墩的养护：在混凝土浇筑后，进行桥墩的养护，保持适宜的湿度和温度，确保混凝土的强度和稳定性。
3.桥面板施工：(1)桥面板模板搭建：根据桥面板的设计要求，搭建模板，确保模板的牢固和平整。
(2)钢筋绑扎：在模板搭建完成后，进行钢筋的绑扎工作，注意控制绑扎的规范和质量，确保钢筋的合理布置。
(3)混凝土浇筑：根据桥面板的设计要求，进行混凝土浇筑，注意控制施工速度和浇筑质量，防止温度裂缝和鼓包现象的发生。
(4)桥面板的养护：在混凝土浇筑后，进行桥面板的养护，保持适宜的湿度和温度，确保混凝土的强度和稳定性。
桥梁工程系梁首件施工方案6
桥梁工程系梁首件施工方案一、施工方法1.施工方法简介底系梁属基础工程，其混凝土标号与桩基相同。
灌注桩基时，只需灌注至底系梁底标高即可，剩余部分与底系梁一起施工。
底系梁采用5cm厚砂浆垫层作为底模板，侧模采用大块钢模板。
横系梁位于圆柱墩双柱之间，属下部构造，与墩柱一起施工，采用定制异形模版整体浇筑施工。
2.施工工艺流程图如底系梁施工工艺流程图、横系梁施工工艺流程图所示。
底系梁施工工艺流程图横系梁施工工艺流程图3.施工工艺(1)钢筋工艺1)钢筋加工钢筋在钢筋加工棚集中加工，加工好的钢筋按规格、长度、编号堆放整齐，并注意防雨防锈；钢筋下料前，应编制钢筋配料单，以减少钢筋接头和钢筋数量为原则，做到合理搭配。
钢筋应平直，无局部弯折；钢筋表面应洁净，使用前应将表面油浊、漆皮、鳞锈等清除干净；钢筋的弯制和末端的弯钩应符合设计要求,如设计无规定，应符合《公路桥涵施工技术规范》的要求；钢筋制作时，单根中20nmi、Φ12mm钢筋均采用双面电弧搭接焊接长，焊缝长度应符合设计要求，如设计无规定，应符合《公路桥涵施工技术规范》的要求，焊条牌号采用J506。
2)钢筋连接钢筋采用搭接电弧焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。
接头双面焊缝的长度不应小于5d,单面焊缝的长度不应小于IOd（d为钢筋直径）；钢筋接头应设置在内力较小处，并错开布置。
对于绑扎接头，两接头间距不小于L3倍搭接长度；对于焊接和直螺纹接头，在接头长度区段内，同一根钢筋不得有两个接头；配置在接头长度区段内的受力钢筋，其接头的截面积占总截面积的百分率，对于绑扎接头不得大于25%,对于焊接和直螺纹接头不得大于50%o焊接和直螺纹接头长度区段内是指35d（d为钢筋直径）长度范围内，但不得小于50cm,绑扎接头长度区段是指1.3倍搭接长度。
在同一根钢筋上应尽量少设接头。
钢筋接头与钢筋弯曲处的距离不应小于10倍钢筋直径，也不宜位于构件的最大弯矩处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桩顶系梁在桩基础施工完成并检测合格后，桩基与桩顶系梁的联结应符合设计和规范的要求，桩头插入桩顶系梁部分应凿毛，清洗干净；桩顶系梁底面钢筋应与桩基伸入桩顶系梁的主筋焊接。
混凝土施工应连续进行，一次性完成桩顶系梁的浇筑，砼采用拌和场拌制，砼输送泵输送的施工方法。
采用大块定型钢模板，每块模板面积不小2M2，加固采用拉杆为主，钢管支架为辅的支撑方式。
为加强系梁与桩柱的整体性，系梁砼与桩柱一起浇筑
考虑的系梁工程量很小，加工一套定型钢模，按流水作业法施工：桩头破除→扎钢筋→安装模板→浇筑混凝土→养护。
根据设计水文资料，由于本工程桥梁施工时属于雨季，河面水位高于系梁底面，故将系梁施工安排在2016年下半年施工。
系梁施工工艺：桩基无破损声波检测→测量放线→破桩头→绑扎钢筋→安装模板→浇筑混凝土→拆模、养护。
利用风镐和人工配合破除桩头（在桩基灌注砼时超灌）至系梁底标高处，并用高压水冲洗干净，以保证新老砼紧密结合。
所有钢筋运至施工现场后必须经检测，合格后方可投入使用。
钢筋必须按照不同的钢筋等级、牌号、规格分批堆存，不得混杂，并且设立标识牌。
钢筋在存放过程中，钢筋下必须用枕木或混凝土墩支垫，并加以覆盖防护。
钢筋下料前需按照规范要求进行调直，清除污锈等处理。
根据设计图纸，按照1:1的比例进行钢筋下料、加工，以节约钢材为原则。
所有钢筋均在加工场制作成形，运输至施工现场分类进行堆放，
按设计图纸进行绑扎。
根据模板边线预留保护层厚度安装钢筋骨架，保护层采用砂浆垫块，梅花形布置。
系梁钢筋绑扎完成后及时预埋墩柱钢筋。
所有钢筋接头采用搭接电弧焊，两钢筋搭接端部应预先弯折0.5倍的钢筋直径，以保证焊接后钢筋轴线一致。
优先考虑双面焊接焊缝长度不小于5d（d为钢筋直径），双面焊缝困难时可采用单面焊接焊缝长度不小于10d（d为钢筋直径）。
钢筋接头应相互错开，保证同一截面内的接头数量不超过总数的50%，接头错开间距不小于35d（d为钢筋直径）。
焊缝要求清除焊渣、焊缝饱满。
在系梁钢筋绑扎过程中，注意预埋墩柱钢筋。
系梁模板由专业模板厂生产制作的定型钢模，相互拼接组装，用拉杆加固。
在钢模接口处垫以海绵或者黏贴透明胶布防止漏浆。
在模板安装前，于模板内侧涂抹脱模剂，便于拆模。
模板表面保持光洁、无变形、接缝严密。
系梁钢筋绑扎完成检查验收合格后便可开始系梁模板的安装工作。
根据之前放出的模板边线安装模板，模板安装时应严格按厂家的图纸加工拼成组件，确保各部尺寸及螺栓位置满足要求。
模板使用前进行一次试拼，严格检查接缝处密封性能。
模板采用现场拼接成形，采用对拉螺丝紧密拼接，并加入外撑拉紧，防止模板移位。
模板安装完成并初步就位后，以垂线吊中及刻度尺量测的方法检查模板位置，然后报测量部门终检。
检查合格后报检，经监理工程师检查验收认可后，进行砼浇筑工序。
试验室按照试验监理工程师审批的配合比出配料单，拌和站严格控制各类原材料掺入量，加强混凝土质量的控制。
浇筑前对模板、支架、钢筋、预埋等进行检查并做好检查记录。
模板内的杂物、积水和钢筋上的污垢要清理干净，并对仓面进行二次清洗。
浇筑砼前，对混泥土的坍落度进行检查。
为加强系梁与桩柱的整体性，系梁混凝土与桩柱一起浇筑。
使用插入式振动器时，移动间距不超过振动器作用半径的1.5倍，与侧模保持50～100mm的距离，要插入下层混凝土50～100mm，每一处振动完毕后应边振动边徐徐提出振动棒，避免碰撞模板、钢筋及其它预埋件。
对每一振动部位，必须振动到该部位混凝土密实为止。
严格控制砼是下落高度，自由倾落高度不超过2m，当下落高度大于2m时，必须采用溜筒或梭槽减缓下落高度。
混凝土振捣时遵循快插慢拔的原则，以混凝土表面不再有沉落且无气泡上冒为准，严防出现蜂窝麻面现象。
插入时宜稍快，提出时略慢并边提边振，以免在混凝土中留有空洞。
混凝土振捣时采用平行式或梅花式，但是不得漏振、欠振、过振；混凝土浇筑后，应立即进行振捣，振捣时间要合适，一般可控制在25s～40s为宜；振动器不能直接触到布置在模板内的钢筋上；现场有备用振动器，万一出现故障，可以迅速更换。
如出现以下情况之一时，表明混凝土已振捣完成：1）混凝土表面停止沉落，或沉落不显著；
2）振捣不在出现显著气泡，或振动器周围无气泡冒出；3）混凝土表面呈现平坦、浮浆；4）混凝土已将模板边角部位填满充实。
在系梁砼终凝前，应密切观察水位涨、跌情况，做好相应的防护措施，防止砼被河水浸泡。
混凝土浇筑时每道系梁取2组试件，并做好相应的记录。
混凝土浇筑完成后，应对系梁表面进行抹面，并在收浆后立即覆盖清洁的塑料膜，待砼初凝后撤去塑料膜，尽快覆盖麻袋和洒水养护，并保持系梁砼表面湿润，砼养护期不少于7天。
在混凝土强度达到2.5MPa前，不得使其承受行人、运输工具、模
板、支架及脚手架荷载。
在混凝土强度达到2.5MPa时方可拆除侧模。
