微机原理课程设计
微机原理课程设计

设计题目的注意事项
安全性
在设计过程中,需要考虑系统的 安全性。特别是在涉及到控制、 信号处理等应用时,需要采取必 要的安全措施,如防电击、防干
扰等。
可靠性
微机系统常常需要长时间稳定运 行,因此需要充分考虑系统的可 靠性。在设计时应该选择质量可 靠的材料和器件,并进行充分的
测试和验证。
可维护性
为了方便系统的维护和升级,应 该注重设计的模块化和可扩展性。 同时,应该提供必要的技术文档 和使用说明,以便于日后的维护
• 展望:未来微机原理课程设计可以引入更多新技术和实验设备,如人工 智能、物联网等,以培养学生的创新能力和适应未来发展的能力。同时, 应关注学生的个性化需求和学习差异,提供更多元化的学习资源和指导 方式。
THANKS
感谢观看
和使用。
04
课程设计实施过程
设计方案的制定
确定设计目标
明确课程设计的目的和要求,确定设计的功能和性能指标。
调研与资料收集
收集相关资料,了解微机原理的基本知识和技术,为后续设计提供 参考。
制定设计方案
根据设计目标,制定出合理的硬件和软件设计方案,包括系统结构、 电路原理图、软件流程图等。
硬件电路的设计与实现
提供更多关于汇编语言的资料和练习 题,帮助学生熟悉汇编语言的语法和 指令集。
问题二
部分学生在硬件连接和调试过程中遇 到问题。
解决方案
加强实验指导和现场演示,确保学生 正确连接硬件并掌握调试技巧。
问题三
部分学生对微机原理的理解不够深入。
解决方案
在课程设计中增加更多理论讲解和案 例分析,帮助学生理解微机原理的基 本概念和工作机制。
指令由操作码和操作数组成,操作码指定要执行的操作,操作数 指定操作数。
微机原理步进电机课程设计

微机原理步进电机课程设计一、课程目标知识目标:1. 让学生掌握微机原理在步进电机控制中的应用,理解步进电机的结构、原理及其特点。
2. 使学生了解步进电机与微控制器之间的接口技术,掌握步进电机的驱动程序编写方法。
3. 让学生掌握步进电机速度和位置控制的基本算法,并运用到实际项目中。
技能目标:1. 培养学生运用微机原理解决实际问题的能力,学会编写和调试步进电机控制程序。
2. 培养学生的动手实践能力,能独立完成步进电机的组装、调试和故障排查。
3. 培养学生团队协作能力,通过分组合作完成课程设计任务。
情感态度价值观目标:1. 激发学生对微机原理和步进电机控制技术的兴趣,培养其探索精神和创新意识。
2. 培养学生严谨、认真的学习态度,养成良好的实验操作习惯。
3. 增强学生的环保意识,关注步进电机在节能环保领域的应用。
本课程针对高年级学生,课程性质为理论与实践相结合。
在分析课程性质、学生特点和教学要求的基础上,将课程目标分解为具体的学习成果。
教学过程中,注重培养学生的实际操作能力和团队协作精神,使学生在完成课程设计任务的过程中,达到知识、技能和情感态度价值观的全面提升。
二、教学内容根据课程目标,教学内容主要包括以下几部分:1. 微机原理基础:回顾微控制器的基本原理,重点讲解微控制器与步进电机的接口技术,涉及课本第3章相关内容。
2. 步进电机原理与结构:介绍步进电机的种类、结构、原理及特点,对应课本第5章内容。
3. 步进电机驱动技术:讲解步进电机的驱动电路设计,包括驱动芯片的选型、接口电路设计等,参考课本第6章相关内容。
4. 步进电机控制算法:学习步进电机的速度和位置控制算法,如PID控制、闭环控制等,结合课本第7章内容。
5. 实践操作:分组进行步进电机的组装、调试及控制程序编写,巩固理论知识,培养实际操作能力。
教学大纲安排如下:第1周:微机原理基础回顾,了解步进电机接口技术;第2周:学习步进电机原理与结构,选型及参数了解;第3周:步进电机驱动技术学习,驱动电路设计;第4周:步进电机控制算法学习,编写控制程序;第5周:实践操作,步进电机组装、调试及故障排查;第6周:课程设计总结,成果展示及评价。
杭电微机原理课程设计

杭电微机原理课程设计一、课程目标知识目标:1. 学生能够理解微机的基本原理和组成结构,掌握微机工作流程。
2. 学生能够掌握微机编程的基本知识,如汇编语言和机器码。
3. 学生能够了解微机系统中的应用程序和接口技术。
技能目标:1. 学生能够运用所学知识进行微机系统的设计和调试。
2. 学生能够编写简单的汇编程序,实现基本的输入输出功能。
3. 学生能够运用微机接口技术,实现硬件与软件的交互。
情感态度价值观目标:1. 学生培养对微机原理及应用的兴趣,激发探究精神。
2. 学生形成良好的团队合作意识,学会共同解决问题。
3. 学生认识到微机技术在国家经济发展和社会进步中的重要作用,增强社会责任感。
课程性质:本课程为专业性较强的实践课程,结合理论教学,注重培养学生的动手能力和实际操作技能。
学生特点:学生具备一定的电子技术和计算机基础知识,具有较强的学习能力和实践欲望。
教学要求:教师应采用启发式教学方法,引导学生主动探究,注重理论与实践相结合,提高学生的综合运用能力。
同时,关注学生的个体差异,因材施教,确保每个学生都能达到课程目标。
通过课程目标的分解,将学习成果具体化,便于教学设计和评估。
二、教学内容1. 微机原理概述:介绍微机的发展历程、基本组成、工作原理,使学生建立整体认识。
教材章节:《微机原理》第1章。
2. 微机硬件系统:讲解微处理器、存储器、输入输出接口等硬件组件的原理与功能。
教材章节:《微机原理》第2章。
3. 汇编语言编程:学习汇编语言的基本语法、指令系统,掌握汇编程序的编写和调试。
教材章节:《微机原理》第3章。
4. 微机接口技术:介绍常用接口电路的原理与应用,如并行接口、串行接口等。
教材章节:《微机原理》第4章。
5. 微机系统设计与实践:结合实际案例,指导学生进行微机系统设计,培养学生的动手能力。
教材章节:《微机原理》第5章。
6. 微机应用案例分析:分析典型微机应用系统,如嵌入式系统、控制系统等,拓展学生视野。

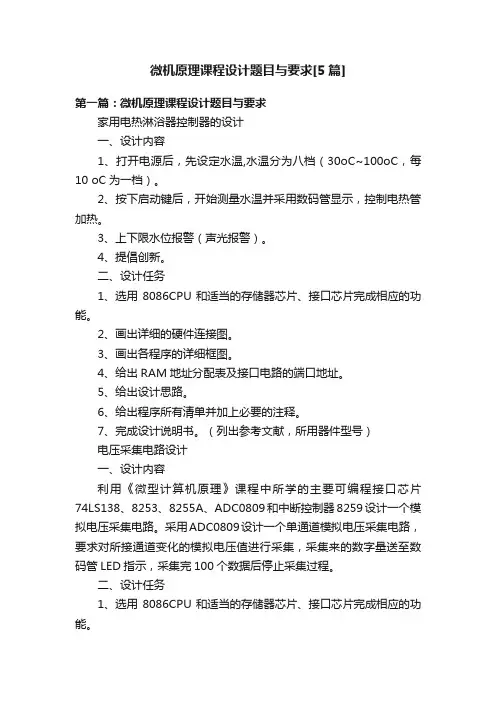

微机原理课程设计题目与要求[5篇]
![微机原理课程设计题目与要求[5篇]](https://img.taocdn.com/s3/m/2a0ab3cf760bf78a6529647d27284b73f2423632.png)
微机原理课程设计题目与要求[5篇]第一篇:微机原理课程设计题目与要求家用电热淋浴器控制器的设计一、设计内容1、打开电源后,先设定水温,水温分为八档(30oC~100oC,每10 oC为一档)。
2、按下启动键后,开始测量水温并采用数码管显示,控制电热管加热。
3、上下限水位报警(声光报警)。
4、提倡创新。
二、设计任务1、选用8086CPU和适当的存储器芯片、接口芯片完成相应的功能。
2、画出详细的硬件连接图。
3、画出各程序的详细框图。
4、给出RAM地址分配表及接口电路的端口地址。
5、给出设计思路。
6、给出程序所有清单并加上必要的注释。
7、完成设计说明书。
(列出参考文献,所用器件型号)电压采集电路设计一、设计内容利用《微型计算机原理》课程中所学的主要可编程接口芯片74LS138、8253、8255A、ADC0809和中断控制器8259设计一个模拟电压采集电路。
采用ADC0809设计一个单通道模拟电压采集电路,要求对所接通道变化的模拟电压值进行采集,采集来的数字量送至数码管LED指示,采集完100个数据后停止采集过程。
二、设计任务1、选用8086CPU和适当的存储器芯片、接口芯片完成相应的功能。
2、画出详细的硬件连接图。
3、画出各程序的详细框图。
4、给出RAM地址分配表及接口电路的端口地址。
5、给出设计思路。
6、给出程序所有清单并加上必要的注释。
7、完成设计说明书。
(列出参考文献,所用器件型号)多功能密码锁一、设计内容密码锁在输入密码正确的条件下输出开锁电平,控制电控锁开启,同显示00字样。
当输入密码错误时,发出错误警告声音,同时显示FF字样。
当六次误码输入的条件下,产生报警电平报警。
还可以实现对密码的修改,修改成功后,蜂鸣器发出确认音。
二、设计任务1、选用8086和适当的存储器及接口芯片完成相应的功能。
2、用LED显示器显示电子锁的当前状态。
3、画出详细的硬件连接图。
4、给出程序设计思路、画出软件流程图。
微机原理课程设计88

微机原理课程设计88一、教学目标本课程的教学目标旨在帮助学生掌握微机原理的基本知识和技能,培养学生运用微机原理解决实际问题的能力。
知识目标:使学生了解微机的基本组成原理、微处理器的工作原理及其内部结构、指令系统、中断系统、I/O系统等,掌握汇编语言编程方法,了解微机在现代科技领域中的应用。
技能目标:培养学生具备使用微机进行程序设计、系统分析与调试的能力,能运用微机原理解决实际工程问题。
情感态度价值观目标:培养学生对微机技术的兴趣和热情,提高学生创新意识和实践能力,培养学生团结协作、自主探究的学习精神。
二、教学内容本课程的教学内容主要包括微机原理的基本概念、微处理器及其接口技术、指令系统与汇编语言编程、中断系统与I/O系统等。
1.微机原理的基本概念:微机的定义、发展历程、基本组成原理。
2.微处理器及其接口技术:微处理器的工作原理、内部结构、性能指标,接口技术的基本概念和应用。
3.指令系统与汇编语言编程:指令系统的基本组成、指令格式、指令功能,汇编语言的基本语法、编程方法及其与机器指令的关系。
4.中断系统与I/O系统:中断系统的工作原理、中断处理程序的编写,I/O系统的组成、I/O接口技术、I/O设备的管理。
三、教学方法为了提高教学效果,本课程将采用多种教学方法相结合的方式进行教学,包括:1.讲授法:教师通过讲解微机原理的基本概念、理论知识,使学生掌握相关知识。
2.讨论法:学生针对微机原理中的重点、难点问题进行课堂讨论,培养学生思考问题、解决问题的能力。
3.案例分析法:通过分析实际案例,使学生了解微机原理在工程中的应用,提高学生的实践能力。
4.实验法:安排学生进行上机实验,使学生熟悉微机原理的操作方法,培养学生的动手能力。
四、教学资源为了支持本课程的教学,我们将准备以下教学资源:1.教材:《微机原理与应用》。
2.参考书:提供相关领域的参考书籍,供学生课后自学。
3.多媒体资料:制作课件、教学视频等,丰富教学手段,提高教学效果。
微机原理秒表时钟课程设计

微机原理秒表时钟课程设计一、课程目标知识目标:1. 学生能理解微机原理中秒表时钟的基本工作原理,掌握其硬件组成和软件编程方法。
2. 学生能够掌握秒表时钟的设计思路,了解其功能模块的划分和实现。
3. 学生能够了解微机原理在实际应用中的重要性,认识到秒表时钟在日常生活和工程领域的应用价值。
技能目标:1. 学生能够运用所学知识,设计并实现一个简单的秒表时钟程序,具备基本的编程能力。
2. 学生能够通过分析问题、解决问题,培养创新思维和动手实践能力。
3. 学生能够熟练使用相关硬件设备,提高实际操作能力。
情感态度价值观目标:1. 学生通过本课程的学习,培养对微机原理的兴趣,激发学习热情,形成积极的学习态度。
2. 学生能够认识到团队合作的重要性,学会与他人协作,培养团队精神和沟通能力。
3. 学生能够在实际操作过程中,培养耐心、细心和责任心,养成良好的学习习惯。
课程性质:本课程为实践性课程,注重理论联系实际,培养学生的动手能力和创新意识。
学生特点:本年级学生已具备一定的微机原理基础知识,具有较强的学习能力和求知欲,喜欢动手实践。
教学要求:结合学生特点,以实际操作为主线,注重培养学生的编程能力和团队协作能力,提高学生的实际应用能力。
在教学过程中,关注学生的学习进度,及时调整教学策略,确保课程目标的达成。
将课程目标分解为具体的学习成果,便于后续教学设计和评估。
二、教学内容本课程教学内容主要包括以下几部分:1. 微机原理基础知识回顾:引导学生复习已学过的微机原理基础知识,如微处理器、存储器、输入输出接口等,为后续学习秒表时钟设计打下基础。
相关教材章节:第一章 微机原理概述2. 秒表时钟硬件组成:讲解秒表时钟的硬件组成,包括时钟芯片、微处理器、显示模块等,分析各部分的功能和相互关系。
相关教材章节:第三章 微机接口技术3. 秒表时钟软件编程:介绍秒表时钟的软件编程方法,包括编程语言选择、程序结构设计、功能模块划分等。
相关教材章节:第五章 嵌入式系统编程4. 实践操作:安排学生进行实际操作,设计并实现一个简单的秒表时钟程序,培养学生的动手能力和编程技巧。
微机原理课程设计

微机原理课程设计一、引言微机原理课程设计是计算机科学与技术专业的一门重要课程,旨在通过实践项目的设计与实现,匡助学生巩固和应用所学的微机原理知识,提高他们的计算机系统设计和编程能力。
本文将详细介绍微机原理课程设计的标准格式,包括任务背景、设计目标、设计内容、设计步骤、设计结果和总结等部份。
二、任务背景本次微机原理课程设计的任务背景是设计一个简单的计算器程序,该程序能够实现基本的四则运算功能,并具备一定的错误处理能力。
通过该设计任务,学生将深入理解微机原理中的指令系统、寄存器和存储器等相关知识,并能够将其应用于实际的程序设计中。
三、设计目标本次微机原理课程设计的设计目标如下:1. 熟悉并理解微机原理中的指令系统、寄存器和存储器等基本概念;2. 能够使用汇编语言编写简单的计算器程序,并实现基本的四则运算功能;3. 具备一定的错误处理能力,能够对非法输入进行合理的处理和提示。
四、设计内容本次微机原理课程设计的设计内容包括以下几个方面:1. 硬件平台的选择:根据实际需求选择合适的硬件平台,如Intel 8086微处理器;2. 开辟环境的搭建:选择合适的开辟工具和汇编语言编译器,如MASM;3. 程序设计:根据设计目标,编写汇编语言程序,实现计算器的基本功能;4. 错误处理:设计合理的错误处理机制,对非法输入进行处理和提示。
五、设计步骤本次微机原理课程设计的设计步骤如下:1. 硬件平台的选择:根据实际需求选择合适的硬件平台,如Intel 8086微处理器,并搭建相应的开辟环境;2. 学习和理解指令系统:深入学习和理解所选择硬件平台的指令系统,包括指令的格式、寻址方式和功能等;3. 程序设计:根据设计目标,编写汇编语言程序,实现计算器的基本功能,包括输入数字、选择运算符、进行运算和输出结果等;4. 错误处理:设计合理的错误处理机制,对非法输入进行处理和提示,如输入非数字字符或者除数为零等;5. 调试和测试:对设计的程序进行调试和测试,确保其能够正确运行并满足设计要求。
微机原理课程设计

微机原理 课程设计一、课程目标知识目标:1. 让学生理解微机的基本原理和结构,掌握微处理器的工作机制。
2. 使学生掌握汇编语言的基本指令,能够阅读和编写简单的汇编程序。
3. 帮助学生了解微机系统中内存、I/O设备的基本原理及其与CPU的交互方式。
技能目标:1. 培养学生运用汇编语言进行程序设计的能力,能够实现基本的输入输出、逻辑判断和循环等操作。
2. 培养学生分析和解决微机系统常见问题的能力,如调试程序、处理硬件故障等。
3. 提高学生动手实践能力,通过课程设计项目,使学生能够独立完成一个简单的微机系统设计与实现。
情感态度价值观目标:1. 培养学生对微机原理及计算机科学的兴趣,激发他们探索精神和技术创新意识。
2. 培养学生团队协作精神,学会与他人共同分析问题、解决问题,提高沟通能力。
3. 引导学生认识到微机技术在国家经济发展和国防建设中的重要作用,增强学生的社会责任感和使命感。
课程性质:本课程为理论与实践相结合的课程,注重培养学生的实际操作能力和实际应用能力。
学生特点:学生已具备一定的电子技术和计算机基础知识,对微机原理有一定了解,但缺乏实践经验。
教学要求:教师需结合课程性质、学生特点,采用案例教学、项目驱动等教学方法,引导学生主动学习,提高学生的实践能力和综合素质。
在教学过程中,注重分解课程目标,确保学生能够达到预定的学习成果。
二、教学内容1. 微机原理概述:介绍微机的发展历程、基本结构及工作原理,重点讲解CPU、内存、I/O设备等核心组件的作用和相互关系。
相关教材章节:第一章 微机原理概述2. 汇编语言基础:讲解汇编语言的基本概念、语法和指令系统,使学生掌握汇编程序的编写和调试方法。
相关教材章节:第二章 汇编语言基础3. 微机系统编程:学习微机系统中的程序设计方法,包括顺序程序设计、分支程序设计、循环程序设计等。
相关教材章节:第三章 微机系统编程4. 内存与I/O设备:介绍内存管理、I/O设备控制原理,分析微机系统中内存、I/O设备的访问方法。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
前言
加热器数字控制系统的设计与功能的实现要求学生在学习完微机原理及应用这门课的基础上,在对芯片类知识以及汇编语言有一定基础的前提下进行的一个非常体现学生综合能力的一个设计。要想很好的完成这个题目,必须对芯片的功能有很详细的了解,同时也要求学生的汇编语言基础要扎实。计算机技术的飞速发展,使的计算机知识和应用技能已成为人类知识经济的重要组成部分。《微型计算机原理》正是掌握计算机结构和工作原理的入门课程,它偏重于实际应用的课程,要求学生在学好理论知识的基础上,培养定的实践动手操作能力,学生将所学的理论知识和实践有机结合,初步掌握计算机应用系统设计的步骤和接口设计的方法,提高分析和解决实际问题的能力。微机原理课程设计是对《微型计算机原理》课程理论教学和实验教学的综合和总结。
[2]、徐建民·《汇编语言程序设计》[M]·北京:电子工业出版社
[3]、洪永强.微机原理与接口技术.北京:科学出版社. 2004年
课程设计图纸
程序清单
DATA SEGMENT
INTR_IVADDEQU01C8H;INTR对应的中断矢量地址(对应着中断程序入口地址)
INTR_OCW1EQU0A1H;INTR对应PC机内部8259的OCW1地址
MOV AX,SEG MYISR
MOV ES:[DI],AX;ห้องสมุดไป่ตู้置当前中断处理程序入口段地址
MOV DX,INTR_OCW1 ;设置中断屏蔽寄存器,打开INTR的屏蔽位
INAL,DX
MOV IM_BAK,AL;保存INTR原中断屏蔽字
AND AL,INTR_IM
OUTDX,AL
MOV DX,MY8259_ICW1 ;初始化实验系统中8259的ICW1
MOV DI,INTR_IVADD
MOV AX,ES:[DI]
MOV IP_BAK,AX;保存INTR原中断处理程序入口偏移地址
MOV AX,OFFSET MYISR
MOV ES:[DI],AX;设置当前中断处理程序入口偏移地址
ADDDI,2
MOV AX,ES:[DI]
MOV CS_BAK,AX;保存INTR原中断处理程序入口段地址
MOV DX,MY8259_OCW1 ;初始化实验系统中8259的OCW1
MOV AL,0FEH;打开IR0的屏蔽位
7.小结…………………………………………………………………………13
8.参考文献……………………………………………………………………14
9.设计图纸……………………………………………………………………15
10.程序清单…………………………………………………………………16
课程设计题目:数字控制系统在加热器中的应用
MY8259_ICW3EQU 0000H+01H ;实验系统中8259的ICW3端口地址
MY8259_ICW4EQU 0000H+01H ;实验系统中8259的ICW4端口地址
MY8259_OCW1 EQU0000H+01H;实验系统中8259的OCW1端口地址
MY8259_OCW2EQU0000H+00H;实验系统中8259的OCW2端口地址
2通过可编程并行接口芯片8255A实现电机的正转与反转,加热器与电机的启动与停止,蜂鸣器的启动与停止
3通过可编程中断控制器8259A实现各个中断优先级的排序,以便有序的响应不同的中断信号,不至于时序混乱
总体设计思路
本设计课程题目要求对加热器不同时间间隔采用不同的控制方式,需要用到的芯片为可编程中断控制器8259A,可编程定时器8253,可编程并行接口芯片8255A以及8086微处理器。
PA0
PA1
PA2
PA3
加热器加热
1
加热器停止加热
0
电机正传
1
1
电机反转
1
0
扬声器发声
1
扬声器静音
0
(2)系统流程图:
小结
本次设计需要熟练掌握汇编语言,熟悉中断优先级管理器8259A、可编程并行接口接口芯片8255A、可编程定时器/计数器8253的内部结构、外部引脚和功能。
主要分为软件设计和硬件设计方面。在硬件设计方面主要是要合理的连接各个芯片,同时要方式地址重叠,如全译码电路的设计,译码器的使用,各个芯片片选信号的控制,中断优先级的管理,各个芯片端口的选取等等。有了合理的硬件电路设计才能写出漂亮的汇编语言程序。在软件设计方面主要是汇编语言的编写,需要注意的是各个芯片的初始化程序的编写,对不同的芯片不同的寄存器应该怎样赋值,赋值的时序应该怎样,程序整体框架的设计等等。
2.课程设计题目………………………………………………………………4
3.设计任务分析………………………………………………………………5
4.总体设计思路………………………………………………………………6
5.硬件设计……………………………………………………………………7
6.软件设计……………………………………………………………………11
MY8253_COUNT2 EQU 0010H+02H;8253的计数器2端口地址
MY8253_MODE EQU 0010H+03H;8253的控制寄存器地址
CS_BAK DW ?;保存INTR原中断处理程序入口段地址的变量
IP_BAK DW ?;保存INTR原中断处理程序入口偏移地址的变量
IM_BAK DB ?;保存INTR原中断屏蔽字的变量
对8253定时器,利用了其COUNT0和COUNT2两个计数器,COUNT0用于产生中断请求信号。COUNT2用于控制蜂鸣器的运行。二者接相同的外部时钟信号(频率1.1932MHz)。
8259接受8253 OUT0产生的中断请求信号,产生中断控制信号送给微处理器8086INTR端,微处理器再对当前的响应信号做出操作。
二、课程设计任务介绍
当把物品放入加热器中,首先要启动加热器和电机工作,设定加热时间为5分钟,为使物品均匀加热,每隔30秒电机要反转一次,(正转→反转、反转→正转),加热时间到后,停止加热器和电机工作,并发声,告知加热结束。
设计任务分析
根据题目,要实现的设计任务大致为:
1通过可编程定时器8253实现5分钟与30秒的定时
MY8259_OCW3 EQU0000H+00H;实验系统中8259的OCW3端口地址
MY8255_AEQU0008H +00H;8255的A口地址
MY8255_MODE EQU 0008H+03H;8255的控制寄存器地址
MY8253_COUNT0 EQU 0010H+00H;8253的计数器0端口地址
图2.1255A工作方式控制字和C口按置位/复位控制字格式
8253的使用方法:
8253内有三个相互独立的16位定时/计数器。通过写入控制字确定其工作方式;通过写入定时/计数初值,改变计数/定时器的工作周期。8253有六种不同的工作方式,每种方式输出波形,自动重复功能,GATE对其控制作用不同。
图3.18253控制字格式
硬件设计
一、各芯片的使用方法
8259A的使用方法:
8259A的命令共有7个,一类是初始化命令字,另一类是操作命令。8259A的编程就是根据应用需要将初始化命令字ICW1-ICW4和操作命令字OCW1- OCW3分别写入初始化命令寄存器组和操作命令寄存器组。ICW1-ICW4各命令字格式如图1.1到1.4所示,OCW1-OCW3各命令字格式如图1.5所示,其中OCW1用于设置中断屏蔽操作字,OCW2用于设置优先级循环方式和中断结束方式的8操作命令字,OCW3用于设置和撤销特殊屏蔽方式、设置中断查询方式以及设置对8259内部寄存器的读出命令。
MOV AL,13H;边沿触发、单片8259、需要ICW4
OUTDX,AL
MOV DX,MY8259_ICW2 ;初始化实验系统中8259的ICW2
MOV AL,08H
OUTDX,AL
MOV DX,MY8259_ICW4 ;初始化实验系统中8259的ICW4
MOV AL,01H;非自动结束EOI
OUTDX,AL
总体来说,这次课程设计锻炼我的硬件设计能力和语言编写能力,在设计的过程中也暴露了我对于芯片的功能不是很熟悉,对相应的初始化思路不是很严谨等缺点,缺乏对整个系统工作原理的整体认识,让我认识到了微机原理是一门博大精深的课程,还需要我继续认真细心的去研究。
参考文献
[1]、王忠民·《微型计算机原理(第二版)》[M]·陕西:西安电子科大出版社
8253定时器外接的时钟信号频率设置为1.1932MHz,通过设置初始值以及工作方式,可以使8253每隔一定时间产生一个中断信号,将其送给可编程中断控制器8259A,由其判断完中断优先级之后送给8086处理器一个中断请求信号,由8086微处理器对其进行响应,同时通过计数判断对该中断请求信号做出相应的不同的操作,根据判断的结果对可编程并行接口芯片8255A的输出信号做出控制。
一、课程设计的目的意义
通过课程设计培养同学们的系统设计能力,使同学们达到以下能力训练:
(1)调查研究、分析问题的能力;
(2)使用设计手册、技术规范的能力;
(3)查阅中外文献的能力;
(4)制定设计方案的能力;
(5)计算机应用的能力;
(6)设计计算和绘图的能力;
(7)技术经济指标的分析能力;
(8)语言文字表达的能力。
通过该课程设计,可以使学生对微机原理及应用这门课有更深刻的了解与认识,同时在做课程设计的过程中也锻炼了学生将书本上的知识应用到具体实践上的能力。不仅回顾了上课老师所讲的知识,同时也培养了自身的创新能力,自主设计能力,纠错能力,加强了学生动手的能力。
1.前言…………………………………………………………………………2
INTR_OCW2EQU0A0H;INTR对应PC机内部8259的OCW2地址
