该建筑主要由主楼、电视文 化中心及附属配套设施组成。 主楼屋顶最高处标高234米，比 目前北京市最高建筑———京 广中心高20多米。从外观上看， 央视大楼由两栋倾斜的大楼作 为支柱，在悬空约180米处分别 向外横挑数十米“空中对接”， 形成“侧面S正面O”的特异造型， 犹如一扇“了解世界的窗口”。
雷姆· 库哈斯
雷姆· 库哈斯(Rem Koolhaas)， 1944年11月17日出生于荷兰鹿特 丹，早年曾从事剧本创作并当过 记者。1968-1972年转行学建筑， 就读于伦敦一所颇具前卫意识的 建筑学院Architecture Association。 1972至1979年间，他曾在当时建 筑界很知名的Ungers事务所以及 Peter Eiserman的纽约城市规划/ 建筑研究室工作过，同时也在耶 鲁大学和加州大学洛杉矶分校执 教。1975年，库哈斯与其合作者 共同创建了OMA事务所，试图通 过理论及实践，探讨当今文化环 境下现代建筑发展的新思路。 1978年，库哈斯出版《癫疯的纽 约——曼哈顿的宣言》一书之后， 几乎花了二十年不停地建筑，努 力实现或证实他早年在书中所提 出的建筑理想和宣言，特别是外 表与内在行为简单分裂论 。
2007年12月8日，首批7个节点实现对接
2007年12月26日，两座主楼对接 2009年1月，大楼竣工
施工图片
施工图片——基础施工
施工图片——立面幕墙的施工（右）
CCTV-中央电视台建筑设计
CCTV ·800M演播室内部各工作平台高度
CCTV ·800M演播室灯光设备层透视
CCTV ·800M演播室内部各工作平台高度
“菱形钢格构”单元的整合， 每个幕墙挂板形成坚固的独 立单元，悬挂于斜撑构架的 “菱形”槽式钢结构，幕墙 结构的总体位移被积累在每 个“菱形钢格构”的边缘， 并最终被斜肋槽式钢结构承 受， “菱形钢格构”是整 个大楼“薄型玻璃幕墙”的 关键基点。
础上构筑建筑和景观的一体化效果。两个塔楼从一个共同的6米平台基 座升起,分别担负了新闻制作和综合办公的功能,并在上部汇合后构成 了管理会议等功用的顶部空间。地下一夹层和顶部37/38层组成了一条 环状的参观流线,为大众了解媒体的运作提供了崭新的窗口。
3.
由于项目功能复杂性以及建筑体量/造型/平面布置的特殊性,设计中结 合消防性能化分析如设计火灾场景/烟气分析/人员疏散模拟等手段对
CCTV ·钢铝复合单元式系统
由于“菱形钢格构”和“薄 型单元玻璃幕墙”的施工是 随着主体结构施工同步进行， 幕墙系统设计必须详细进行 主体结构施工和幕墙施工变 位模拟计算分析，以及主楼 幕墙结构抗震（大、中、小 震状态）模拟计算分析。这 是幕墙整体系统设计成败的 关键.
CCTV主楼幕墙工程量大，体型 复杂，立面幕墙的清洗和维护 非常重要，擦窗机设计方案必 须优先考虑立面幕墙玻璃的更 换方式，其次需考虑立面幕墙 每年至少清洗两次。
大楼特殊部分的安全性进行了分析评估.
4. 整个建筑中按照使用特性汇集了包括制作/新闻/空中演播室等30个大
小演播室，其复杂性在广电类建筑中无论从建筑布局，工艺技术等方 面均？
5. 幕墙设计基于对主体支撑钢结构的室外视觉表达效果原则，采用菱形
CCTV新总部建筑设计理念浅析
CCTV新总部建筑设计理念浅析摘要：从戴维·史密斯·卡彭的建筑理论出发，以形式、功能、意义、结构、文脉和意志等六个建筑学的哲学基本范畴为研究视角，并结合雷姆·库哈斯的建筑思想，浅要分析了CCTV 新总部的建筑设计理念。
关键词：CCTV新总部建筑设计建筑理论CCTV新总部是当代建筑界十分活跃的建筑师雷姆·库哈斯的代表作品，雷姆·库哈斯以其新奇的作品和独到的理念著称。
2002年库哈斯带着他独一无二的CCTV 新总部方案来到了中国，直到今天它依然是人们关注的焦点。
然而，这个建筑所表达的设计思想却一直被它奇特的造型和不菲的造价招来的争议所淹没[1]，这使得处在风口浪尖上的CCTV新总部变得越来越不真实而脱离了它本来的面目[2]，同时人们对库氏理念的评价也越发不理性[3]。
无论怎样，再新奇复杂的理念也离不开建筑学的哲学基本范畴，引入戴维·史密斯·卡彭的建筑理论分析库哈斯的建筑设计思想，有助于对CCTV新总部建筑设计理念有一个客观全面的认识。
1 戴维·史密斯·卡彭的建筑理论戴维·史密斯·卡彭的建筑理论是以西方古代、中世纪以及现代建筑理论史和哲学史为依据，将所有建筑理念统一成一个均衡且包罗万象的整体，并将其纳入哲学体系之中[4]。
该理论共分六个哲学基本范畴，其中包括三个基本范畴和由这三个基本范畴两两衍生出来的三个派生范畴。
三个基本范畴包括：形式——包括点、线、面、体积、比例、尺度、网格、色彩等形式及美学规律，以形式主义为代表[5]41。
功能——包括系统论、心理学等理论所反映的物质功能和精神功能两方面，以功能主义为代表[5]71。
意义——对传统风格的思考，到底是回顾过去还是展望未来，以历史主义为代表[5]107。
三个派生范畴包括：结构——从结构的最初产生到实现的各个阶段，包括设计、施工、材料等三要素，以结构主义为代表[5]143。
关于CCTV总部大楼(CCTV Headquarters)设计方案的分析
关于CCTV总部大楼(CCTV Headquarters)设计方案的分析总体概况；由荷兰大都会建筑事务所（OMA）设计的中央电视台总部大楼(CCTV Headquarters) 位于北京东三环路的中央商务区内，占地总面积19.7公顷，由中央电视台(CCTV)主楼、服务楼、电视文化中心(TVCC)及室外工程组成。
其中主楼高234米，地上52层、地下3层，设10层裙楼，建筑面积47万平方米。
主楼的两座塔楼双向内倾斜6度，在163 米以上由“L”形悬臂结构连为一体，建筑外表面的玻璃幕墙(10万平方米，共27400余块)由强烈的不规则几何图案组成。
钢结构总用钢量高达12万吨，混凝土总用量达33万立方米。
当这座梯形结构完工时，它将成为世界上设计最激进的建筑。
它被美国《时代》周刊评选为2007年世界十大建筑奇迹之一。
2007年十大建筑奇迹中，北京就拥有三处（另两处为北京当代万国城和北京奥林匹克体育馆）。
但由于这栋建筑造型花费庞大（约50亿人民币但是总建筑费用远超预期高达200亿人民币其中设计费用高达3.5亿平均每平米630元）、过于奇特、有安全及交通隐患而备受争议。
方案特点：在库哈斯的方案中，整个工程在占地10公顷上的地块分别做CCTV，和TVCC（电视文化中心），其中CCTV 被设计成一座高237M的面积为40.5万㎡的扭曲状大楼。
大楼内部的功能排放次序是是按照电视制作节目的次序而行的，把行政，新闻，广播，演播室，和制作室等相互联接起来形成一条完整的环形过程。
在地块上与CCTV大楼相对应的是相对独立的高层建筑TVCC。
TVCC建筑面积11.6万平方米，功能由酒店，参观中心，公共剧场组成。
其中将两部分分开有两个原因，第一处于安全考虑，CCTV作为国家媒体机构在安全方面要求严格。
同时他有需要建立作为媒体机构开放姿态以更加深入接触观众和市民。
第二两栋建筑特殊位置关系产生了一种张力和对话，使路人在行进过程中产生步移景异的视觉效果。
中央电视台新大楼主楼的结构分析
中央电视台新大楼主楼的结构分析对于建筑体型复杂、建筑结构体系与施工过程中结构体系有很大差别及超高层建筑往往在建造前都需要进行施工模拟，分析各个安装阶段构件内力和变形，以便及时与原设计相对照。
施工模拟实质上是一种不同阶段的变刚度分析方法（各个实际施工阶段），需要考虑不同施工阶段结构的体型和荷载大小（恒载、活载），需要注意的是后一施工阶段的起始状态就是前一施工阶段的结束状态，会存在这两个内力和变形想叠加，从而实现结构的全工程施工模拟，一般都是通过有限元软件（sap2000、ansys、abaqus 等）模拟。
cctv新大楼有两栋塔楼（塔楼1、塔楼2）裙楼、基座和悬挑部分组成，两个塔楼均向面内倾斜6度，本次施工阶段分为3部分：（1）塔楼、裙楼分离施工（中间留有施工缝）（2）悬挑部分施工（3）施工完成交工。
2设计阶段施工模拟分析2.1施工阶段划分施工方案为塔楼、裙楼独立施工,悬臂结构外伸合拢[3]。
悬臂合拢方案对结构内力分布影响较为关键。
在设计阶段先按考虑可能的施工方案进行设计。
(1)阶段1:塔楼、裙楼分离施工两塔楼、裙楼分别独立施工至各部分屋顶;此后两塔楼向悬臂端逐渐挑出转换桁架(包括保证空间稳定的外筒结构部分),与悬臂桥面的施工方案相似,到达悬臂合拢前的状态。
此时,塔楼钢结构完成,关键刚性层楼板已浇筑混凝土。
悬臂部分两段连接完成,周边钢结构连接完成悬臂部分施工对已完成结构的内力和变形有重要影响,会改变此前完成的塔楼的结构特征。
悬臂段合拢后,竖向荷载一方面使两塔楼互相靠近而挤压悬臂部分,另一方面悬臂部分还由于悬臂效应造成悬臂段上部受拉,下部受压,悬臂段内力是上述两种作用的叠加形成。
上述连接内力从悬臂合拢开始直到结构最终完成始终存在。

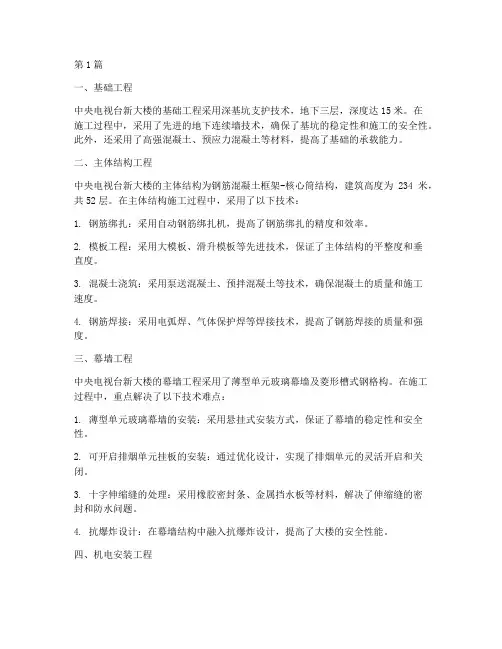

中央新大楼主要施工工程(3篇)
第1篇一、基础工程中央电视台新大楼的基础工程采用深基坑支护技术，地下三层，深度达15米。
在施工过程中，采用了先进的地下连续墙技术，确保了基坑的稳定性和施工的安全性。
此外，还采用了高强混凝土、预应力混凝土等材料，提高了基础的承载能力。
二、主体结构工程中央电视台新大楼的主体结构为钢筋混凝土框架-核心筒结构，建筑高度为234米，共52层。
在主体结构施工过程中，采用了以下技术：1. 钢筋绑扎：采用自动钢筋绑扎机，提高了钢筋绑扎的精度和效率。
2. 模板工程：采用大模板、滑升模板等先进技术，保证了主体结构的平整度和垂直度。
3. 混凝土浇筑：采用泵送混凝土、预拌混凝土等技术，确保混凝土的质量和施工速度。
4. 钢筋焊接：采用电弧焊、气体保护焊等焊接技术，提高了钢筋焊接的质量和强度。
三、幕墙工程中央电视台新大楼的幕墙工程采用了薄型单元玻璃幕墙及菱形槽式钢格构。
在施工过程中，重点解决了以下技术难点：1. 薄型单元玻璃幕墙的安装：采用悬挂式安装方式，保证了幕墙的稳定性和安全性。
2. 可开启排烟单元挂板的安装：通过优化设计，实现了排烟单元的灵活开启和关闭。
3. 十字伸缩缝的处理：采用橡胶密封条、金属挡水板等材料，解决了伸缩缝的密封和防水问题。
4. 抗爆炸设计：在幕墙结构中融入抗爆炸设计，提高了大楼的安全性能。
四、机电安装工程中央电视台新大楼的机电安装工程涵盖了给排水、消防、通风空调、电气等系统。
在施工过程中，采用了以下技术：1. 机电管线综合布置：优化机电管线布置，提高空间利用率。
2. 智能化系统：采用智能化控制系统，实现了大楼的自动化管理。
3. 能源管理：采用节能技术，降低大楼的能耗。
总之，中央电视台新大楼的施工工程涉及了多项复杂的技术，通过先进的施工技术和创新的设计理念，成功实现了这座全球十大最强悍工程之一的建设。
这座大楼的建成，不仅为中央电视台提供了现代化的办公环境，也为我国建筑行业树立了新的标杆。
第2篇一、主体结构施工中央电视台新大楼主体结构采用钢筋混凝土框架-核心筒结构体系。
