电流密度的测量

合集下载

电流密度的定义

电流密度的定义

电流密度的定义电流密度是电流通过单位面积的量度,通常用符号J表示,单位为安培/平方米(A/m²)。

电流密度是电流分布的一种描述方式,它可以用来描述电流在导体中的分布情况,也可以用来计算导体中的电场强度和磁场强度等物理量。

电流密度的定义可以用公式表示为:J = I / A其中,J表示电流密度,I表示电流强度,A表示导体的横截面积。

这个公式表明,电流密度与电流强度成正比,与导体横截面积成反比。

因此,当电流强度增大或导体横截面积减小时,电流密度也会增大。

电流密度在电路设计和电子器件制造中有着广泛的应用。

在电路设计中,电流密度可以用来计算导线的截面积,以确保导线能够承受所需的电流强度。

在电子器件制造中,电流密度可以用来控制电子器件中的电流分布,以确保器件的正常工作。

在电化学中,电流密度也是一个重要的物理量。

电化学反应中的电流密度可以用来描述电极表面的电化学反应速率。

电流密度越大,反应速率也就越快。

因此,电流密度可以用来控制电化学反应的速率和效率。

除了在电路设计和电化学中的应用,电流密度还有许多其他的应用。

例如,在电磁学中,电流密度可以用来计算磁场强度。

根据安培定律,电流在导体中产生的磁场强度与电流密度成正比。

因此,通过测量电流密度,可以计算出导体中的磁场强度。

在材料科学中,电流密度也是一个重要的物理量。

电流密度可以用来描述材料中的电导率和电阻率等物理性质。

通过测量材料中的电流密度,可以计算出材料的电导率和电阻率,从而了解材料的电学性质。

电流密度是一个重要的物理量,它可以用来描述电流在导体中的分布情况,也可以用来计算导体中的电场强度和磁场强度等物理量。

电流密度在电路设计、电子器件制造、电化学、电磁学和材料科学等领域都有着广泛的应用。

因此,对电流密度的研究和应用具有重要的意义。

线性电位扫描法测量交换电流密度

线性电位扫描法测量交换电流密度

实验9:线性电位扫描法测量交换电流密度一、实验目的1. 理解交换电流密度的意义;2. 掌握线性电位扫描法测量交换电流密度。

二、实验原理设电极反应为:O e R +当电极电位等于平衡电位时,电极上没有净反应发生,即没有宏观的物质变化和外电流通过,但是在微观上仍有物质交换。

也就是说,电极上的氧化反应和还原反应处于动态平衡,即:c a i i =因为平衡电位下的还原反应速度与氧化反应速度相等,在电化学上用一个统一的符号i o 来表示这两个反应速度。

这里i o 就叫作交换电流密度或简称交换电流。

它表示平衡电位下氧化反应和还原反应的绝对速度。

也就是说,i o 就是在平衡条件下,氧化态粒子和还原态粒子在电极/溶液界面的交换速度。

所以,所以交换电流密度本身就表征了电极反应在平衡态下的动力学特征,它的大小与电极反应的速率常数、电极材料和反应物质的浓度等因素有关。

在低过电位下,过电位η(V )与极化电流密度i (A)之间呈线性关系,即oRTi nFi η=- 可见,RT/nF i o 具有电阻的量纲,常被称为电荷转移电阻Rct (或R r )。

它相当于电荷在电极/溶液界面传递时单位面积上的等效电阻。

当η ≤ 10 mV 时,拟合极化曲线中的线性部分,根据拟合直线的斜率可以求得Rct ,再根据上述公式求得交换电流密度i o (A/cm 2)。

三、实验器材CHI电化学工作站;铂片电极;Hg/Hg2SO4参比电极;玻碳电极;三口电解池;0.1 mol/L VO2+ + 0.1 mol/L VO2+ +3 mol/L H2SO4溶液;程控水浴锅四、实验步骤1. 预处理电极,用去离子水沾湿玻碳电极后在砂纸上打磨至表面光亮,然后用去离子水冲洗干净后用滤纸擦干。

打磨铂电极至光亮,用浓盐酸洗液浸泡后擦干.2. 打开仪器和电脑,连接仪器和电极。

记录电极开路电位其值为0.4083V,待开路电位稳定后,选择“线性电位扫描”方法。

电极电位为0.4083V,从0.3878V的电位开始扫描,终止电位是0.4478V,扫描速率是0.3mV/s,自动灵敏度;4. 待测量结束后,保存数据,将电解槽放入50o C水浴锅中,重复步骤2(此时测得开路电位为0.4088V);5. 关闭电脑和仪器,清洗电极与电解槽。

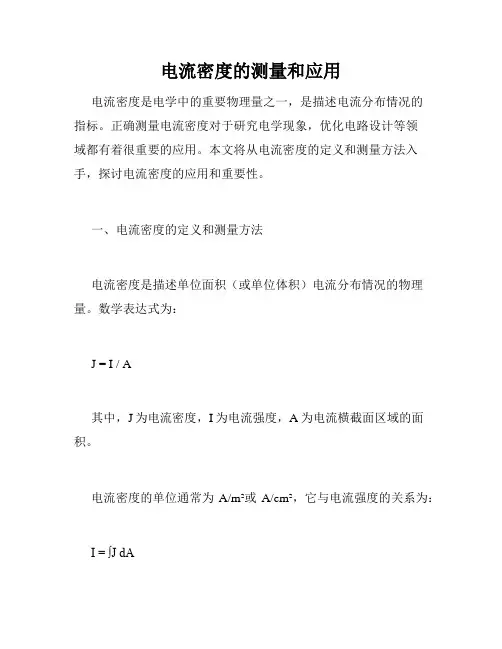

电流密度的测量和应用

电流密度的测量和应用

电流密度的测量和应用电流密度是电学中的重要物理量之一,是描述电流分布情况的指标。

正确测量电流密度对于研究电学现象,优化电路设计等领域都有着很重要的应用。

本文将从电流密度的定义和测量方法入手,探讨电流密度的应用和重要性。

一、电流密度的定义和测量方法电流密度是描述单位面积(或单位体积)电流分布情况的物理量。

数学表达式为:J = I / A其中,J为电流密度,I为电流强度,A为电流横截面区域的面积。

电流密度的单位通常为A/m²或A/cm²,它与电流强度的关系为:I = ∫J dA即电流强度等于电流密度在某横截面上的积分值。

电流密度的测量方法多种多样,常见的有磁场法、电势法、电阻率法等。

其中,磁场法是一种比较常用的测量电流密度的方法。

它利用磁场对电流产生的影响来测量电流密度,适用于测量流经导体时的电流分布情况。

二、电流密度的应用1. 优化电路设计电路设计时,电流密度的分布情况对电路性能有着很大的影响。

通过测量电流密度可以优化电路设计,调整电流分布情况,提高电路性能。

例如,在高功率电路中,为了避免电路过热、爆炸等问题,需要测量电流密度并调整电路结构。

2. 电化学研究电化学研究中电流密度常常作为一个关键指标。

通过测量电流密度可以了解电极上电子和离子的反应情况,探讨电化学反应机理,还可以优化电化学反应条件,提高反应效率。

3. 金属材料加工在金属材料加工中,电流密度也是一个重要的参考指标。

通过测量电流密度可以了解金属材料的电化学行为,缩短加工时间,提高加工质量和生产效率。

4. 医疗器械在医疗器械中,电流密度的测量和控制也持有重要作用。

例如在热疗器械中,通过测量电流密度可以保证热量的均匀分布,避免高温烧伤等问题。

三、总结从电流密度的定义、测量方法以及应用领域可以看出,电流密度在电学中的重要性不言而喻。

测量精准的电流密度可以为电路设计、电化学研究、金属材料加工、医疗器械等行业提供更好的参考指标,促进相关技术的发展。

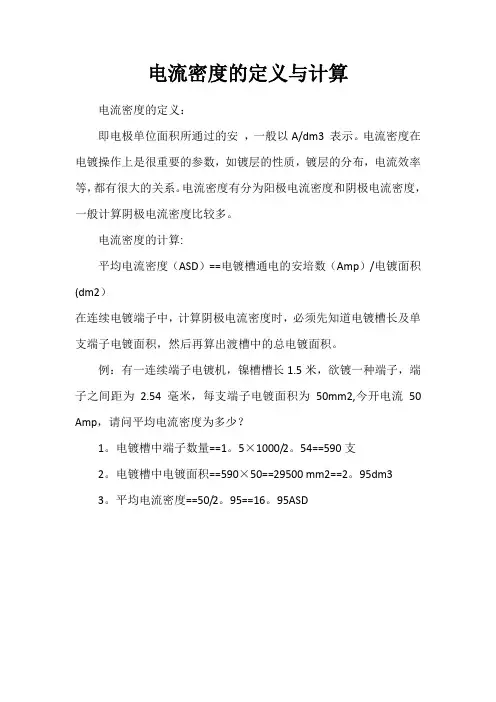

电流密度的定义与计算

电流密度的定义与计算

电流密度的定义与计算
电流密度的定义:
即电极单位面积所通过的安,一般以A/dm3 表示。

电流密度在电镀操作上是很重要的参数,如镀层的性质,镀层的分布,电流效率等,都有很大的关系。

电流密度有分为阳极电流密度和阴极电流密度,一般计算阴极电流密度比较多。

电流密度的计算:
平均电流密度(ASD)==电镀槽通电的安培数(Amp)/电镀面积(dm2)
在连续电镀端子中,计算阴极电流密度时,必须先知道电镀槽长及单支端子电镀面积,然后再算出渡槽中的总电镀面积。

例:有一连续端子电镀机,镍槽槽长1.5米,欲镀一种端子,端子之间距为 2.54毫米,每支端子电镀面积为50mm2,今开电流50 Amp,请问平均电流密度为多少?
1。

电镀槽中端子数量==1。

5×1000/2。

54==590支
2。

电镀槽中电镀面积==590×50==29500 mm2==2。

95dm3
3。

平均电流密度==50/2。

95==16。

95ASD。

一种燃料电池电流密度分区测试系统和方法[发明专利]

一种燃料电池电流密度分区测试系统和方法[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010320292.2(22)申请日 2020.04.22(71)申请人 电子科技大学地址 611731 四川省成都市高新区(西区)西源大道2006号(72)发明人 李凯 凡时财 殷聪 高艳 黄帆 (74)专利代理机构 电子科技大学专利中心51203代理人 张冉(51)Int.Cl.H01M 8/04537(2016.01)G01R 19/08(2006.01)(54)发明名称一种燃料电池电流密度分区测试系统和方法(57)摘要本发明公开了一种燃料电池电流密度分区测试系统和方法,属于燃料电池原位检测技术领域。

本发明所述系统包括供气模块、电子负载、信号放大模块、数据采集模块、数据处理模块和燃料电池电堆;供气模块为燃料电池电堆提供氧化剂和燃料,电子负载加载在燃料电池电堆上,信号放大模块对燃料电池电堆传出的信号进行放大,数据采集模块采集信号放大模块的输出信号,数据处理模块对数据采集模块采集的信号进行处理。

本发明将采样电阻放置于分区镀金铜箔背部,保证了各分区阻抗的一致性;各分区阻抗具有一致性,使采样结果能真实反映实际电堆内部电流密度分布特性;本发明克服了采样电阻精度控制难和装置成本高的问题;能测量大量矩阵分区的电流密度分布。

权利要求书2页 说明书4页 附图3页CN 111525160 A 2020.08.11C N 111525160A1.一种燃料电池电流密度分区测试系统,其特征在于,包括供气模块、电子负载、信号放大模块、数据采集模块、数据处理模块和燃料电池电堆;其中,供气模块为燃料电池电堆提供氧化剂和燃料,电子负载加载在燃料电池电堆上,信号放大模块对燃料电池电堆传出的信号进行放大,数据采集模块采集信号放大模块的输出信号,数据处理模块对数据采集模块采集的信号进行处理;燃料电池电堆包括由上至下依次装配的阴极端板、阴极绝缘板、电流密度采集密封板、密封层、电流密度采集板、多节串联的燃料电池、阳极集流板、阳极绝缘板和阳极端板;电流密度采集板为多层印刷电路板,由下至上依次为顶层、两个内部走线层和底层;顶层包括矩阵排列的相互电气隔离的分区镀金铜箔;底层包括采样电阻、底层覆铜区域和接线端;采样电阻与分区镀金铜箔一一对应;接线端位于燃料电池电堆外部,不与底层覆铜区域连接;采样电阻位于燃料电池电堆内部,只有一端与底层覆铜区域连接;第一内部走线层包括第一金属化过孔、第四金属化过孔和第一信号线;第二内部走线层包括第二金属化过孔、第三金属化过孔和第二信号线;顶层与多节串联的燃料电池紧密接触,来自多节串联的燃料电池的电流依次流过分区镀金铜箔、第一金属化过孔、采样电阻最终汇集到底层覆铜区域上;采样电阻的未与底层覆铜区域连接的一端依次通过第一金属化过孔、第一信号线以及第四金属化过孔与接线端相连;采样电阻的与底层覆铜区域连接的一端依次通过第二金属化过孔、第二信号线以及第三金属化过孔与接线端相连;接线端通过导线与信号放大模块相连;电流密度采集密封板和密封层的结构相同,在采样电阻对应的区域设计成镂空区域。

电流密度的测量

电流密度的测量

实验名称:电镀--赫尔槽法计算最佳电流密度姓名班级:1 学号日期:2015年月日实验目的:1.掌握霍尔槽的使用规则及操作技巧。

2.了解霍尔槽的结构和用途。

实验原理:1.霍尔槽法计算电流密度经验公式::D= I(5.1019-5.2402 lg L)K---电流密度,A/dm2DKI---霍尔槽使用的电流强度,AL---阴极上某点距阴极近端的距离,cm2.镀镍液配方溶液组成及工艺条件数值七水硫酸镍300g/L氯化钠15g/L六水氯化镍30g/L硫酸钠60g/L硼酸40g/L温度50℃时间5--10min实验仪器级设备:超声波仪、恒压直流电源、电解池、烧杯、导线若干、乙醇、七水硫酸镍、氯化钠、六水氯化镍、硫酸钠、硼酸实验步骤:1、溶液配置按照所给的镀液配方称量并在烧杯中加热搅拌溶解配置1000ml镀液,然后在水浴锅中50℃水浴加热至镀液温度达到同样的50℃,备用。

2、电镀取3张铜片放在烧杯中庸乙醇浸没,放入超声波仪器中除油10min,开始电镀。

A.取赫尔槽清洗干净,以铜片做阴极,镍板做阳极安装电镀装置,然后加入水浴好的镀液,使镀液的刚好达到赫尔槽250ml刻度停止加入,打开电源,将电流从最小逐渐增大至1A,开始持续电解,并保持电流示数稳定。

电解10min后关闭电源,取出铜片冲洗后晾干,选取镀层最好的部分,为距离近端6.5--8.5cm处为最佳。

在电镀过正中,铜片上有气泡产生,且近端有大量气泡向远端,气泡的逐渐减少,最远端气泡几乎没有。

B.将A过程中镀后的镀液放入烧杯中,并加入0.25g糖精,充分搅拌溶解,再次放入水浴锅中使其温度达到50℃。

安装赫尔槽使用加入糖精后的镀液,开始电流示数1A开始电解。

电解10min后关闭电源,取出铜片冲洗后晾干,选取镀层最好的部分,为距离近端6.0--8.0cm 处为最佳。

实验现象相似,铜片上有气泡产生,且近端有大量气泡向远端,气泡的逐渐减少,最远端气泡几乎没有C.将B过程中镀后的镀液放入烧杯中,并加入0.13g1,4-丁炔二醇,充分搅拌混合均匀,再次放入水浴锅中使其温度达到50℃。

阳极电流密度的测量原理

阳极电流密度的测量原理阳极电流密度是指阳极表面单位面积上的电流密度,通常用于描述阳极上的电化学反应速率。

测量阳极电流密度可以帮助我们了解电化学过程中的阳极反应速率,从而指导工业生产和研究过程的优化。

下面将要介绍测量阳极电流密度的原理和方法。

测量阳极电流密度的原理:测量阳极电流密度的主要原理是基于法拉第定律和电化学分析技术。

法拉第定律指出,电流密度与反应进行的速率成正比。

电化学分析技术则可以通过电化学方法将阳极上的电流转化为可测量的物理量,从而进行电流密度的测量。

具体的测量过程如下:1. 选择合适的电化学分析技术:根据阳极反应的性质和条件,可以选择合适的电化学分析技术进行测量。

常见的电化学分析技术包括极谱法、循环伏安法、恒电位法等。

2. 构建测量系统:根据选择的电化学分析技术,构建适合的测量系统。

通常包括电极、电解质溶液、电解池等组成部分。

3. 进行电化学测量:将阳极放置在电解质溶液中,通过外加电压或电流来引发阳极反应。

利用选择的电化学分析技术,可以将阳极上的电流转化为可测量的物理量,如电势、电流等。

4. 计算电流密度:根据测量得到的电势或电流以及阳极的表面积,可以计算出阳极上的电流密度。

电流密度的单位通常为安培/平方厘米或毫安/平方厘米。

测量阳极电流密度的方法:根据上述原理,测量阳极电流密度的方法主要包括以下几种:1. 极谱法:极谱法是一种通过测量电化学系统中电极电势随时间或电位扫描的变化来研究电极反应的方法,通过对阳极的电位扫描,可以确定阳极上的电流密度。

2. 循环伏安法:循环伏安法是一种通过在电极上施加交变电压或电流,并测量电极电流和电压变化来研究电化学反应动力学和阳极电流密度的方法。

3. 恒电位法:恒电位法是一种稳定电极电势并测量电极电流的方法,通过维持电极上的恒定电位,可以确定电极上的电流密度。

4. 其他方法:除了上述方法外,还有一些其他方法可以用于测量阳极电流密度,如临界失效电流密度法、电化学阻抗谱法等。

物理实验中的电流密度测量技术要点

物理实验中的电流密度测量技术要点在物理实验中,电流密度是一个非常重要的参数,它描述了电流在单位横截面上的流动情况。

电流密度测量技术的准确性对于研究电流在不同材料和器件中的行为具有重要意义。

本文将讨论电流密度测量技术的要点,以及一些常见的测量方法。

一、电流密度的定义电流密度是指单位横截面上通过的电荷数量,在SI国际单位制中用法拉/平方米(A/m²)来表示。

它是通过测量电流和几何形状计算得出的。

电流密度的大小取决于电流强度和导体横截面的尺寸。

二、电流密度的测量方法1. 电流计法:使用电流计直接测量通过导体的电流。

这种方法比较简单,适用于直流电路或恒定电流的情况。

然而在测量交流电流或非恒定电流时,需要采用其他方法。

2. 霍尔效应法:利用霍尔效应实现电流密度的测量。

霍尔效应利用了磁场对电流流动的影响来测量电流密度。

通过将霍尔元件(霍尔传感器)放置在电流排上,利用磁场感应出霍尔电压,并通过测量霍尔电压得出电流密度。

3. 磁感应法:电流在导体中形成磁场,根据安培定律,磁感应强度与电流成正比。

通过测量磁场强度可以推导出电流密度。

4. 电磁法:利用电磁场对导体的作用力与电流密度的关系进行测量。

通过测量作用力或者位移的变化可以推导出电流密度。

三、电流密度测量技术要点1. 校准:在进行任何测量之前,必须对测量仪器进行校准。

校准能够确保测量结果的准确性和可靠性。

2. 环境影响的抑制:电流密度测量对环境的磁场、电场等干扰非常敏感。

在测量过程中,需要采取合适的屏蔽措施,确保测量结果不受外界环境干扰。

3. 选择合适的测量方法:根据实验条件和需要,选择合适的电流密度测量方法。

不同的方法适用于不同的电流类型和实验设备。

4. 样品制备:在对材料进行电流密度测量之前,需要进行样品制备。

保证样品的尺寸和形状符合要求,并且表面光滑,以减小测量误差。

5. 数据处理和分析:测量后得到的数据需要进行处理和分析。

根据测量结果可以得到电流密度分布的空间特性。

测试桩的交流电流密度的方法

测试桩的交流电流密度的方法通常涉及到电气测量和工程测量技术。

以下是一种可能的800字测试桩的交流电流密度的方法:1. 准备工作:在进行测试之前,需要确保测试环境的安全和稳定。

测试桩应放置在干燥、无尘、无电磁干扰的环境中。

同时,需要准备好所需的测量设备,如电流表、电压表、绝缘手套等。

2. 连接测试桩:按照说明书或操作指南,正确连接测试桩的电源和负载,确保电流的流向和大小符合预期。

同时,需要确保测试桩的连接线符合规格,以避免电流泄漏或短路。

3. 测量交流电流:使用电流表和电压表等测量设备,记录测试桩的交流电流密度。

为了准确测量电流密度,需要选择合适的电流表和电压表,确保其精度和量程符合测试要求。

同时,需要确保测量设备的接地良好,以避免干扰和误差。

4. 记录数据:在测试过程中,需要密切关注测试桩的交流电流密度变化,并记录相关数据。

这些数据包括电流的大小、电压的变化、测试桩的工作温度等。

这些数据有助于评估测试桩的性能和稳定性。

5. 分析数据:根据记录的数据,对测试桩的交流电流密度进行分析。

通过比较不同条件下的测试结果,可以评估测试桩在不同工作条件下的性能表现。

同时,可以通过分析电流密度与电压、温度等因素的关系,了解测试桩的工作原理和潜在问题。

6. 异常处理:如果在测试过程中发现异常情况,如电流过大、电压异常、温度过高等,需要及时停止测试并采取相应措施。

可能的原因包括测试桩故障、电源异常、负载过大等。

此时,需要根据具体情况进行维修或更换测试桩,以确保安全和稳定的工作。

7. 总结与建议:完成测试后,对测试桩的交流电流密度的测试过程进行总结,并根据所得数据提出相应的建议。

例如,对于电流密度偏高的测试桩,可能需要优化电源或负载配置;对于电流密度偏低的情况,可能需要检查测试桩的连接线或电源供应是否正常。

此外,还可以根据测试结果对测试桩的性能进行评估,并据此制定相应的维护和保养计划。

总之,测试桩的交流电流密度的测试是一个涉及多个步骤和注意事项的过程。

电解冶炼中的电流分布与均匀性控制

电解冶炼中的电流分布与均匀 性控制
汇报人:可编辑
2024-01-05
CONTENTS
• 电解冶炼概述 • 电流分布的影响因素 • 电流分布的测量与观测 • 均匀性控制策略与技术 • 实验研究与案例分析
01
电解冶炼概述
电解冶炼的基本原理
电解冶炼是通过电解方法 将矿石中的有价金属或非 金属元素提取出来的过程 。
电极间距
电极之间的距离影响电流的传导路径,适 当的间距可以改善电流分布的均匀性。
电极排列方式
电极的排列方式,如行列式或交错式,对 电流的传导方向和分布有影响。
电流密度和电压梯度
电流密度
电流密度过高可能导致局部过热和电极腐蚀,影响电流分布 的均匀性。
电压梯度
电压梯度的变化会导致电流密度的分布不均,进而影响电流 的均匀性。
谢谢您的聆听
THANKS
测量目的
通过电极电位的测量,可以判断电极反应的进行状态,从而对电流分布进行调 控。
电流密度的测量
测量方法
使用电流表测量电极上的电流密度,即单位时间内流过电极单位面积的电流。
测量目的
通过测量电流密度,可以了解电极反应速率和电流在电极表面上的分布情况。
电极表面电流分布的观测
观测方法
使用电流成像技术(如电流显微镜) 对电极表面电流分布进行观测。
匀性的作用。
对比分析
对比不同控制策略下的实 验结果,分析各种因素对 电流分布和均匀性的影响 程度,找出最优的控制策
略。
实际生产中的案例分析
案例选择
选择具有代表性的电解冶炼企业 ,对其生产过程中的电流分布和 均匀性进行实地调查和分析。
问题诊断
针对实际生产中存在的问题,如 电流分布不均、能耗高等,进行 深入剖析,找出问题的根源。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实验名称:电镀--赫尔槽法计算最佳电流密度
姓名班级:1 学号日期:2015年月日
实验目的:
1.掌握霍尔槽的使用规则及操作技巧。

2.了解霍尔槽的结构和用途。

实验原理:
1.霍尔槽法计算电流密度经验公式::D
= I(5.1019-5.2402 lg L)
K
---电流密度,A/dm2
D
K
I---霍尔槽使用的电流强度,A
L---阴极上某点距阴极近端的距离,cm
2.镀镍液配方
溶液组成及工艺条件数值
七水硫酸镍300g/L
氯化钠15g/L
六水氯化镍30g/L
硫酸钠60g/L
硼酸40g/L
温度50℃
时间5--10min
实验仪器级设备:
超声波仪、恒压直流电源、电解池、烧杯、导线若干、乙醇、七水硫酸镍、氯化钠、六水氯化镍、硫酸钠、硼酸
实验步骤:
1、溶液配置
按照所给的镀液配方称量并在烧杯中加热搅拌溶解配置1000ml镀液,然后在水浴锅中50℃水浴加热至镀液温度达到同样的50℃,备用。

2、电镀
取3张铜片放在烧杯中庸乙醇浸没,放入超声波仪器中除油10min,开始电镀。

A.取赫尔槽清洗干净,以铜片做阴极,镍板做阳极安装电镀装置,然后加入水浴好的镀液,使镀液的刚好达到赫尔槽250ml刻度停止加入,打开电源,将电流从最小逐渐增大至1A,开始持续电解,并保持电流示数稳定。

电解10min后关闭电源,取出铜片冲洗后晾干,选取镀层最好的部分,为距离近端6.5--8.5cm处为最佳。

在电镀过正中,铜片上有气泡产生,且近端有大量气泡向远端,气泡的逐渐减少,最远端气泡几乎没有。

B.将A过程中镀后的镀液放入烧杯中,并加入0.25g糖精,充分搅拌溶解,再次放入水浴锅中使其温度达到50℃。

安装赫尔槽使用加入糖精后的镀液,开始电流示数1A开始电解。

电解10min后关闭电源,取出铜片冲洗后晾干,选取镀层最好的部分,为距离近端6.0--8.0cm 处为最佳。

实验现象相似,铜片上有气泡产生,且近端有大量气泡向远端,气泡的逐渐减少,最远端气泡几乎没有
C.将B过程中镀后的镀液放入烧杯中,并加入0.13g1,4-丁炔二醇,充分搅拌混合均匀,再次放入水浴锅中使其温度达到50℃。

安装赫尔槽,使用加入1,4-丁炔二醇,后的镀液,开始电流示数1A开始电解。

电解10min后关闭电源,取出铜片冲洗后晾干,选取镀层最好的部分,为距离近端5.5-7.5cm处为最佳。

实验现象同上。

实验数据及处理:
利用经验公式:D K = I(5.1019-5.2402 lg L)分别求出在对应镀镍液中最佳的电流密度。

最近镀
层区域选取时,从阴极近端到远端的递变区域中间部分偏上10mm 的部分。

实验总结:
本次实验在铜片上镀镍,在整个过程中,达到了独立完成所有的步骤的学习目的。

在实验的精度及实验设计中,有一定的不足,犹豫经验的不足,在这次的镀镍中,选取的霍尔槽电流强度为1A ,就实际镀件上的镀层结果来评价,电流密度稍大,有明显的烧焦现象,铜片上的镀层非常容易脱落。

其次,在镀层面上,由于整个镀层的普遍烧焦影响,从阴极近端及远端中最佳镀层区域选取并不准确,也导致了计算的最佳电流密度跟实际最佳电流密度相比偏大。

但本次实验学会了方法,有了改进实验,获取准确电流密度的基础。

镀镍步骤对应镀液 距离近端距离(cm ) 最佳电流密度(A/dm 2)
A 6.5--8.5 0.149--0.759
B 6.0--8.0 0.287--0.941
C 5.5-7.5 0.433--1.139。
