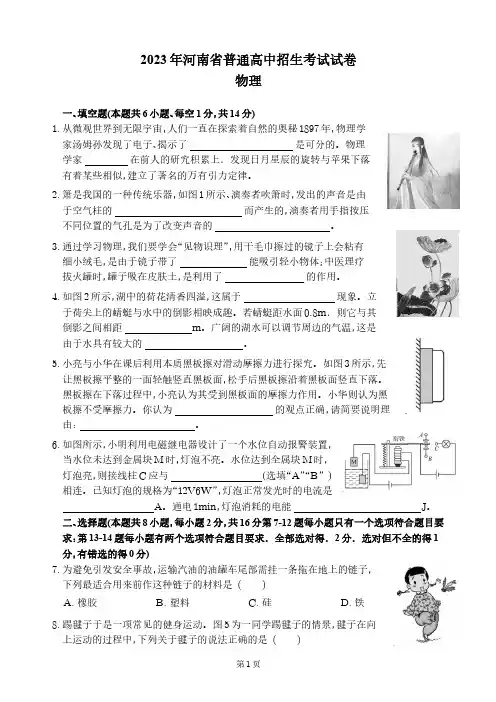

2023年河南省中考物理试卷+参考答案
2023年河南省普通高中招生考试试卷物理一、填空题(本题共6小题、每空1分，共14分)1.从微观世界到无限宇宙，人们一直在探索着自然的奥秘1897年，物理学家汤姆孙发现了电子、揭示了是可分的。
物理学家在前人的研究积累上．发现日月星辰的旋转与苹果下落有着某些相似，建立了著名的万有引力定律。
2.箫是我国的一种传统乐器，如图1所示、演奏者吹箫时，发出的声音是由于空气柱的而产生的，演奏者用手指按压不同位置的气孔是为了改变声音的。
3.通过学习物理，我们要学会“见物识理”，用干毛巾擦过的镜子上会粘有细小绒毛，是由于镜子带了能吸引轻小物体；中医理疗拔火罐时，罐子吸在皮肤土，是利用了的作用。
4.如图2所示，湖中的荷花清香四溢，这属于现象。
立于荷尖上的蜻蜓与水中的倒影相映成趣。
若蜻蜓距水面0.8m．则它与其倒影之间相距m。
广阔的湖水可以调节周边的气温，这是由于水具有较大的。
5.小亮与小华在课后利用本质黑板擦对滑动摩擦力进行探究。
如图3所示，先让黑板擦平整的一面轻触竖直黑板面，松手后黑板擦沿着黑板面竖直下落。
黑板擦在下落过程中，小亮认为其受到黑板面的摩擦力作用。
小华则认为黑板擦不受摩擦力。
你认为的观点正确，请简要说明理由：。
6.如图所示，小明利用电磁继电器设计了一个水位自动报警装置，当水位未达到金属块M时，灯泡不亮。
水位达到全属块M时，灯泡亮，则接线柱C应与(选填“A”“B”)相连。
已知灯泡的规格为“12V6W”，灯泡正常发光时的电流是A。
通电1min，灯泡消耗的电能J。
二、选择题(本题共8小题，每小题2分，共16分第7-12题每小题只有一个选项符合题目要求：第13-14题每小题有两个选项符合题目要求．全部选对得．2分．选对但不全的得1分，有错选的得0分)7.为避免引发安全事故，运输汽油的油罐车尾部需挂一条拖在地上的链子，下列最适合用来前作这种链子的材料是()A.橡胶B.塑料C.硅D.铁8.踢毽子于是一项常见的健身运动。
2025年中考物理总复习第一部分考点梳理第14讲欧姆定律 电功率第5课时焦耳定律
物理
第5课时
甘肃专版
焦耳定律
2025版
物理
甘肃专版
2025版
(人教：九年级P99～P103
物理
甘肃专版
北师大：P119～P123)
考点：焦耳定律
定义
电流的
热效应
影响
因素
电流通过导体时 电 能转化为 内 能的现象
在电流、通电时间相同的情况下，电阻越 大 ，产生的
热量越多；在电阻、通电时间相同的情况下，通过的
＋W 机 。在非纯电阻电路中，计算消耗
的电能(电功)只能用W＝Pt＝UIt，计算
电热只能用Q＝I2Rt。
2025版
物理
甘肃专版
如图为超市常用塑料袋封口夹的电路原理图中，电源电压为5 V，电
热丝R阻值为1 Ω。闭合开关S，电热丝温度升高，利用电流的 热 效应实
现高温封口，3 s内产生的热量为 75 J；若使用时总把塑料袋烫坏，可以
增大 (选填“增大”或“减小”)电热丝的阻值。
2
【思路点拨】由Q＝ t知：U不变时，R越大Q越 小
。
2025版
物理
甘肃专版
重难点2：电热的综合计算
已知条件
计、通电
时间中的几个量
W＝I2Rt、W＝UIt、W＝ t
2025版
物理
甘肃专版
①纯电阻电路：电流做的功，即消耗的电能，全部转化为内能的电路(
例如电热水器、电炉等一些电热器)，即Q＝W＝Pt＝UIt＝ t＝I2Rt；
理解
②非纯电阻电路：电流做的功，即消耗的电能，有一部分转化为内能
的电路(例如电动机)，即Q＜W；
(2)电热与电阻的关系：

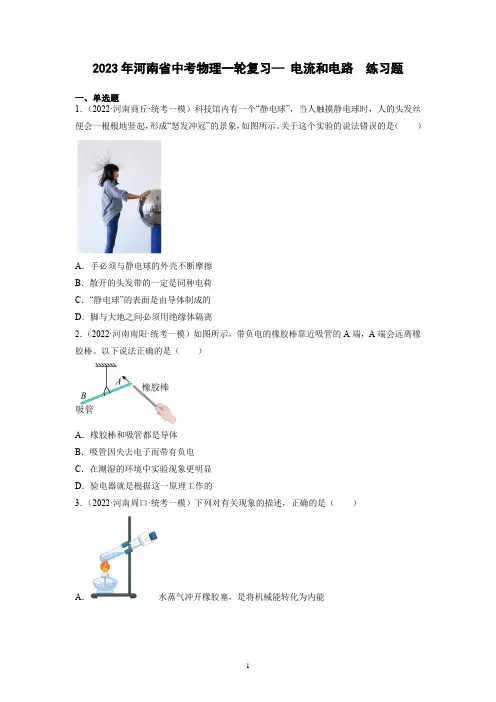

2023年河南省中考物理一轮复习—+电流和电路
2023年河南省中考物理一轮复习—电流和电路练习题一、单选题1．（2022·河南商丘·统考一模）科技馆内有一个“静电球”，当人触摸静电球时，人的头发丝便会一根根地竖起，形成“怒发冲冠”的景象，如图所示。
关于这个实验的说法错误的是（）A．手必须与静电球的外壳不断摩擦B．散开的头发带的一定是同种电荷C．“静电球”的表面是由导体制成的D．脚与大地之间必须用绝缘体隔离2．（2022·河南南阳·统考一模）如图所示，带负电的橡胶棒靠近吸管的A端，A端会远离橡胶棒。
以下说法正确的是（）A．橡胶棒和吸管都是导体B．吸管因失去电子而带有负电C．在潮湿的环境中实验现象更明显D．验电器就是根据这一原理工作的3．（2022·河南周口·统考一模）下列对有关现象的描述，正确的是（）A．水蒸气冲开橡胶塞，是将机械能转化为内能B．寒冷的冬天人们常搓手，这是利用热传递的方式改变内能的C．发光二极管是利用金属的导电性制成的D．形成“爆炸头”，是因为头发上带同种电荷而互相排斥4．（2022·河南开封·统考一模）结合你的生活经验，下列估计值合理的是（）A．物理课本平放在水平桌面上，对桌面的压强约为500PaB．家用普通电视机正常工作时的电流约为5AC．一个中学生的体重约为500ND．普通课桌高约为200cm5．（2022·河南商丘·统考一模）在干燥的天气里，化纤布料的衣服“粘”在身上，如图现象中“粘”的原因与其相同的是（）A．图﹣1，向漏斗下方吹气，乒乓球“粘”在漏斗上B．图﹣2，用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上C．图﹣3，纸屑“粘”在梳过头发的梳子上D．图﹣4，两个表面平滑的铅块紧压后“粘”在一起6．（2022·河南信阳·统考一模）用丝绸摩擦过的玻璃棒接触验电器A，A箔片张开，验电器B不带电，再用带绝缘柄的金属导体棒连接A、B，如图所示，下列叙述中正确的是（）＋A．A的箔片带正电，B的箔片带负电B．金属杆中瞬间电流是自由电子定向移动形成的C．连接的瞬间正电荷从A向B移动D．连接的瞬间电流方向是从B到A7．（2022·河南南阳·统考二模）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。

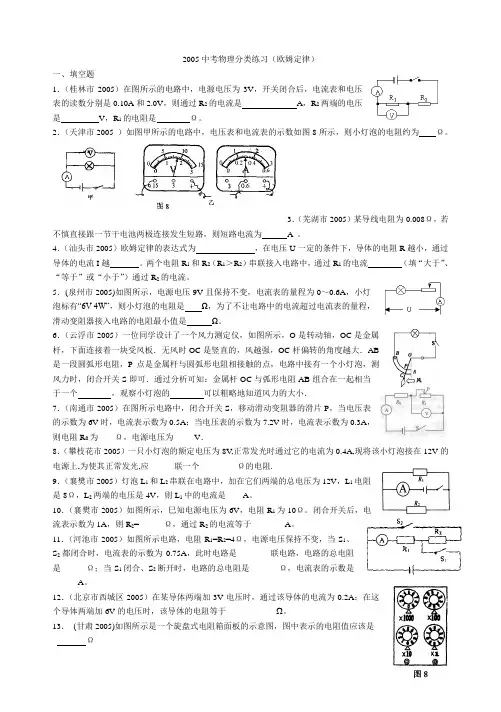

2005中考物理汇编欧姆定律
2005中考物理分类练习（欧姆定律）一、填空题1．（桂林市2005）在图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0.10A和2.0V，则通过R2的电流是A，R2两端的电压是V，R1的电阻是Ω。
2．（天津市2005 ）如图甲所示的电路中，电压表和电流表的示数如图8所示，则小灯泡的电阻约为Ω。
3．（芜湖市2005）某导线电阻为0.008Ω，若不慎直接跟一节干电池两极连接发生短路，则短路电流为 A 。
4．（汕头市2005）欧姆定律的表达式为，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越。
两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流（填“大于”、“等于”或“小于”）通过R的电流。
5．(泉州市2005)如图所示，电源电压9V且保持不变，电流表的量程为0～0.6A，小灯泡标有“6V 4W”，则小灯泡的电阻是Ω，为了不让电路中的电流超过电流表的量程，滑动变阻器接入电路的电阻最小值是Ω。
6．（云浮市2005）一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个，观察小灯泡的可以粗略地知道风力的大小．7．（南通市2005）在图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5A；当电压表的示数为7.2V时，电流表示数为0.3A，则电阻R0为____Ω，电源电压为_____V．8．（攀枝花市2005）一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_________Ω的电阻.9．（襄樊市2005）灯泡L1和L2串联在电路中，加在它们两端的总电压为12V，L1电阻是8Ω，L2两端的电压是4V，则L1中的电流是____A。
中考物理试题分类 简单机械
中考物理试题分类简单机械一、填空题（共 41 小题）1、(2005年广东汕头市)小刚用力将一桶水从井里提上来，他对做的功是有用功，他对做的功是额外功。
如果要提高做功效率，应该。
2、（2005广西南宁市）图中，物体G的重为16N，手拉绳的力为10N，当物体被匀速向上拉动提高h时，动滑轮的机械效率为_______（不考虑摩擦），若想增大动滑轮的机械效率，可采用的方法是_____________________（答一种即可）3、（2005广西南宁市）4月23日，南宁市某商场举行首届跑楼梯比赛，共有500多名选手参加，若要比较参赛者的功率大小，需测出的物理量是A、登楼所用的时间B、参赛者的体重，所登楼层的高度C、参赛者的体重，所登楼层的高度以及登楼所用的时间D、参赛者的体重，所登楼层的高度，登楼所用的时间以及参赛者通过的路程4、（2005安徽省）各式各样的剪刀都是一对对的杠杆。
如图所示，要剪开铁皮，应该用_______最合适，剪纸或布时，应该用_______最合适（选填对应的标号）5、(2005徐州市)一架我国自行研制的歼-8Ⅱ战斗机的质量为1.5×103kg，发动机用8×104N的推力使飞机在10s内前进5000m，则飞机受到的重力为___________N，这段时间内飞机的平均速度为_______m/s，推力的功率为___________W。
6、(2005徐州市)如图4所示，用撬棒撬起大石头，向上、向下用力都可以，哪一种方式更省力？请你具体说明原因。
7、（2005沈阳市）在生产和生活中，经常见到这样的情形：用木板搭斜坡将货物推上汽车车厢；修盘山公路使汽车驶上高耸的山峰等。
从物理学的角度分析，它们的物理模型属于同一种简单机械，即___________，这种简单机械的优点是______。
8、（2005沈阳市）某商场扶梯的高度是5m ，扶梯长是7m ，小明体重为600N 。
扶梯把小明从三楼送上四楼的过程中对小明做功________J 。
河南省近三年中考物理试卷分析
试卷结构
题号 题型 题量 分值 一 填空 6 14 二 选择 8 16 三 作图 2 4 四 实验探究 3 18 五 综合应用 2 18 合计 5 21 70
科学内容18个板块
声现象 光现象 质量和密度 物体的运动 运动和力 压强 浮力 简单机械 功和功率 机械能 物态变化 微观世界与宏观 宇宙 分子动理论与内能 简单电现象和串、 并联电路
一.填空（每年14个空） 3.热现象考查3次
（2015）5.信阳“毛尖”深受人们喜爱，在制茶过程中，通过加热能使新鲜茶叶中的水 分快速 （填物态变化名称），这便是制茶工序中的“杀靑”．用高温开水 能很快泡出茶香、茶色，这是因为温度越高， 越剧烈． （2016）4．将一瓶质量为0.5kg、温度为25℃的纯净水放入冰箱，一段时间后纯净 水的温度降低到5℃，则这瓶纯净水的内能减少了_______J，这是通过_______的方 式改变了水的内能。[水的比热容c＝4.2×103J/(kg· ℃）] （2017）4．烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可 以使物体发生 ；在锅里煮面时，通过 的方式改变了面条的内能；面出锅 时香飘四溢，这是由于分子的 产生的．
4.基本书写不规范，随意性太强。
不少学生在答卷过程中书写不规范造成失分，如： 作图不规范，画光线不带箭头； 虚实线不分； 计算题没有公式，步骤混乱； 物理量不带单位； 不能用下标区分物理量； 计算过程中单位不统一； 单位换算不过关等。
近三年试卷分析
一.填空（每年14个空） 1.声现象考查3次
二.选择 4.力学（二力平衡、力与运动、压强、浮力、机械等每年考查3次）
（2015） 11.如图所示，图钉尖的面积是l0﹣7m2，图钉帽的面积是10﹣4m2，墙壁 表面能承受的最大压强是4×106Pa．下列说法正确的是 A．手指必须用大于0.4N的压力，图钉尖才能进入墙壁 B．手指必须用大于400N的压力，图钉尖才能进入墙壁 C．图钉静止时，手对钉帽的压力大于墙对钉尖的支持力 D．图钉静止时，手对钉帽的压力小于墙对钉尖的支持力
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2005年河南省高级中等学校招生统一考试试卷物理
注意事项:
1、本试卷共6页，25题，满分60分，考试时间60分钟，请用钢笔或圆珠笔直接答在试卷上
2、答卷前请将密封线内的项目填写清楚。
一、填空题
1、在2004年雅典奥运会上，我国运动员刘翔以12.91s的成绩夺得110m栏冠军，
他比赛时的平均速度约为________m/s。
2、在“研究凸透镜成像规律”时，把蜡烛放到凸透镜前20cm处，光屏上可呈
现倒立、等大的实像，若把蜡烛向凸透镜移近5cm，移动光屏可接收到______像。
3、根据_______________________________的原理，利用强磁场可把磁悬浮列车
从轨道上微微托起，使列车和轨道间的_______________大大减小，从而提高了车速。
4、根据右表提供的信息，你认为，使用_________制作的温度计可提高灵敏度；
些水从80O C降低到50O C时，放出的热量为____________.
6、杠杆的应用非常广泛，工具车的起重臂就是一个费力杠杆（如图1
所示），使用它的具体好处是
______________________________________。
7、收音机上调节音量的旋钮实际上是一个旋钮型变阻器（如图2所示）若接
线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变_______________。
8、图3所示的电路中电源电压保持不变，只闭合开关S2时，电压表的示数为
6V，只闭合开关S1时，电压表的示数为2V，已知L2的阻值为10欧，则
L1的阻值为_____欧。
9、为了探究声音的响度与发声体振幅的关系，小明将钢尺的一端压在桌面
上，保持钢尺伸出桌边的长度一定，分别用大小不同的力上下拨动钢尺的
另一端，发现钢尺被压得越弯，上下振动的幅度越大，桌面被拍打得越响，根据这些实验证据他得出了振幅越大响度越大的结论，你认为他收集证据
时的错误之处是_______________________________。
10、为了能够灵活地改变速度、调整方向，歼击机不仅做得轻巧，作战时有
时还需要甩掉副油箱；让足球和铅球都静止在地面上，足球轻轻一踢就能运动起来，但要使铅球运动起来却不那么容易，请你分析以上情景，提出一个你认为应该探究的问题:____________________________________________。
二、选择题（每小题2分，共16分）下列各题的选项中，只有一个符合题目
要求，请将其序号填入题后括号内。
11、下列现象形成的过程中，需要吸热的是
A草地上的露B瓦片上的霜 C 窗玻璃上的冰花D冰雪消融汇成小河
12、下列事例中，不是就用大气压的是
A用吸管吸饮料B用抽水机抽水
C用胶头滴管吸取化学药液D将注射器针管中的药液注入人体。
13、科学家在实验的甚而上进行合理的推理，建立了牛顿第一定律，你在探
究下列规律时也运用了这种研究方法的是
A真空不能传声B光的反射定律C焦耳定律D平面镜成像特点
14、利用图4所示的滑轮组，工人师傅用500N的力，在100s内把800N
的重物匀速提升10m，在此过程中
A他做的有用功是8000W
B他做的总功是1000J
C他做功的功率是80W
D滑轮组的机械效率是80%
15、图5所示的电路中，电源电压不变，闭合开关S后
A电压表的示数变大
B电流表的示数变大
C电路中的总电阻变大
D电路消耗的总功率变小
16、各种形式的能量在一定的条件下可以相互转化，下列实
例中属于机械能转化为内能的是
A 陨石附入地球大气层成为流星
B点燃的火箭飞向太空
C广场上的石登被晒得发烫
D气缸里的活塞在燃气推动下运动
17、图6所示的电路中小灯泡正常发光，若将小灯泡和电流表
的位置对换，则
A小灯泡不会发光
B小灯泡会发光
C电流表示数不变
D 电压表示数不变
18、一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独
立工作，有时需要它们同时工作，评价图7所示的电路，你认为符合上述要求的是
三、作图题（每小题2分，共4分）
19、一束光线与水平面成45O角照射，根据光的传播规律，在图不中画出这
束光线射到水面后的传播路径。
20、小红和小明沿水平方向推、拉一辆小车，如图9所示，在图中以“O”
点代表小车，用力的图示法画出他们对小车的合力。
四、实验题（第21题3分，第22题6分，第23题6分，共15分）
21、图10展示了一些你熟悉的物理实验，请在各图下面的横线上填写它的实
验目的。
22、小华用图11所示的实验，探究影响浮力大小的因
素。
（1）进行甲、乙两步实验，小华的目的是____________;
（2）进行乙、丙两步实验，小华想难的猜想是_________;
（3）小华研究浮力大小与深度的关系时，根据测得的实
验数据，作出了弹簧测力计的示数F与物体下表面
年处深度h的关系的图像，如图12所示，根据图象
可以判断出，此实验过程中浮力的变化情况是先
________________后___________。
23、小明和小亮利用图13所示的电路测量未稳中有降电阻的阻值。
（1）根据他们连接的实验电路可知，电表甲应是_______________表。
（2）实验中他们检查电路无误后闭合开关，观察了两电表的示数（如图14），计算出被测电阻R=__________________欧。
（3）完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠，原因是___________________________________. （4）为了得到更可靠的结果，你认为接下来他们的具体操作应是____________________________________________.
五、计算题（每24题6分，每25题7发，共13分）
24、小明用一满瓶纯净水和放在水平桌面上的海绵做实验，研究“影响压力
作用效果的因素”如图15所示，做着做着小明想，一瓶纯净水能产生多大的压强，竟把海绵压陷得那么明显，于是就开始想办法计算它，他从商标纸上
查到这瓶水的“净含量”是600mL（1mL=1cm3）;
掂了掂同样的空瓶确实很轻，重力可忽略不计；又测
出瓶底面积为35cm2，瓶盖面积为7cm2，根据小明
收集的数据，请你计算：
（1）这瓶纯净水净重多少？（以g=10N/kg）
（2）瓶子正放时对海绵的压强是多少？
（3）要使瓶子倒放时对海绵的压强与正放时相同，简单的方法是什么？
25、一天，小明妈妈要用电吹风机时，发现家里原电吹风只能吹冷风不能吹
热风，经检查，原来是机内的电热丝已经烧坏了，小明想用一根阻值相同的电热丝替换，为此：
（1）他从铭牌查到电吹风机的额定功率为600W，又认真研究了电吹内机的电路（如图16），弄清了当选择开关放在“冷”时，就把__________________连入了电路，当选择开关放到“热”时，就把_________________连入了电路。
（2）小明关掉家中的所有用电器，只打开电吹风机，观测出家中的电能表
2min内转了20转，结合电能表铭牌上的“3000r/kW.h”的
字样，他求出吹风机吹冷风时的功率为____________W。
（3）在上述基础上，小明算出了应选配的电热丝的阻值，
修好了电吹风机，他为自己能运用所学知识解决实际问题
而感到高兴，请你写出热丝阻值的计算过程。
物理试题参考答案及评分标准
说明：本参考答案中，每题只提供了一种或几种解答，答案上的其他他解答，只要合理，可参照本标准给分。
一、填空题
1、8.5
2、倒立放大实
3、同名磁极相互排斥，摩擦
4、水银酒精5Q
6、伸缩臂伸缩较小的距离，起重臂就能吊起重物移动较大的距离
7、小
8、20
9、看尺子振动时，应该听尺子发出的声音，不应该听桌面发出的声音，或没有在同一研究对象上收集信息（只要意思对即可得分）
10、物体惯性的大小与物体质量的大小有关吗？物体运动状态变化快慢与质量有关吗？
二、选择题
11、D 12、D 13、A 14、D 15、B 16、A 17、C 18、D
三、作图题
19、答案如图1所示，每做对一条光线给1分，其中折射光线只画出大致位置即可。
20、答案如图2所示
四、实验题
21、研究凸透镜对光线的会聚作用；研究气体的扩散现象；研究电磁感应现象
22、（1）测物体在水中受到的浮力
（2）物体所受浮力的大小与液体的密度有关
（3）变大不变
23、（1）电压（2）10 （3）没有多次测量求平均值（4）移动滑动变阻器的滑片，读取几组电压值和电流值，算出每次测得的电阻，再求平均值。
五、计算题。
