混凝土超声波无损检测技术规范

混凝土超声波无损检测技术规范

混凝土超声波无损检测技术规范一、前言混凝土超声波无损检测技术是目前国内外广泛应用的一种非破坏性检测技术,其应用范围涉及建筑、桥梁、隧道、水利电力等领域,是对混凝土结构质量、缺陷、损伤和耐久性进行评估的重要手段。

本文将对混凝土超声波无损检测技术规范进行详细介绍。

二、技术规范1. 设备选择混凝土超声波无损检测设备应具有高精度、高灵敏度、高抗干扰能力和高分辨率等特点,同时应具备可靠性高、操作简便、数据处理快速等优点。

使用时应根据检测对象的不同情况选择不同类型的设备,以达到最佳的检测效果。

2. 检测方法在混凝土超声波无损检测中,常见的检测方法包括传统的透射法和反射法、扫描法、全波形反演法等。

不同的方法有不同的适用范围和检测效果,应根据具体情况选择合适的检测方法。

3. 检测准备在进行混凝土超声波无损检测前,应对检测对象进行清洁,去除表面的灰尘、泥沙等杂物,以保证检测的准确性。

同时,应在检测前对检测区域进行标记,以便于后续数据处理和分析。

4. 检测操作在进行混凝土超声波无损检测时,应按照设备说明书的要求进行操作,同时应注意以下事项:(1)检测探头的安装应符合设备要求,探头与被检测物体的接触面应平整,确保信号传输的稳定和准确。

(2)检测时应按照预设的扫描路线进行,确保完整地覆盖被检测区域。

(3)检测时应保持探头与被检测物体的距离不变,避免因距离变化而影响信号的传输和接收。

5. 数据处理在混凝土超声波无损检测后,应对所得的数据进行处理和分析。

常见的数据处理方法包括图像处理、数字信号处理、全波形反演等。

处理后的数据应准确、清晰、可读,并应配合其他检测数据进行综合分析,得出准确的结论。

6. 报告编制在混凝土超声波无损检测完成后,应编制检测报告。

报告应包括被检测物体的基本信息、检测方法、检测结果、分析结论以及建议措施等内容。

同时,应注意报告的准确性、简洁明了、易于理解。

三、结论混凝土超声波无损检测技术是一项非常重要的技术手段,对于保证混凝土结构的质量、缺陷、损伤和耐久性评估具有重要的作用。

混凝土超声波检测技术及其应用

混凝土超声波检测技术及其应用

混凝土超声波检测技术及其应用一、前言混凝土是现代建筑中最常用的材料之一,其质量直接关系到建筑的安全性和使用寿命。

因此,对混凝土质量的检测一直是建筑工程中不可缺少的一环。

而超声波检测技术由于其高精度、高灵敏度、无损检测等优点,在混凝土质量检测中得到了广泛的应用。

本文将详细介绍混凝土超声波检测技术及其应用。

二、混凝土超声波检测技术1. 超声波的基本原理超声波是指频率超过20kHz的声波。

它的传播速度和传播路径受到材料密度、弹性模量、泊松比等因素的影响。

在混凝土中,超声波的传播速度受到混凝土的密度、弹性模量等因素的影响。

通过对超声波传播的测量和分析,可以得到混凝土材料中的一些物理和力学性质,如密度、弹性模量、泊松比、裂缝、缺陷等信息。

2. 混凝土超声波检测设备混凝土超声波检测设备主要由发射器、接收器、超声波探头、信号处理器等组成。

发射器将电能转换为机械能,产生超声波信号并向混凝土中发射。

接收器接收到混凝土中反射回来的超声波信号,并将其转换为电信号。

超声波探头是发射器和接收器的组合体,用于将超声波信号传递到混凝土中和接收反射回来的信号。

信号处理器用于处理接收到的信号,提取混凝土的相关信息。

3. 混凝土超声波检测方法混凝土超声波检测方法主要有传统的时间域方法和频率域方法。

时间域方法是通过测量超声波信号在混凝土中传播的时间,来得到混凝土中的物理和力学性质。

频率域方法是通过分析超声波信号的频谱,来得到混凝土中的物理和力学性质。

时间域方法主要包括直达波法、反射波法和透射波法。

直达波法是指将超声波信号直接传递到混凝土的另一侧,利用时间差来测量混凝土的厚度和速度。

反射波法是指通过混凝土表面反射回来的超声波信号来测量混凝土中的物理和力学性质。

透射波法是指将超声波信号从混凝土的一侧传递到另一侧,测量信号的衰减和传播时间来推断混凝土的物理和力学性质。

三、混凝土超声波检测的应用1. 混凝土结构质量检测混凝土结构在使用过程中会受到各种因素的影响,如自然老化、恶劣环境、地震等,导致混凝土结构的质量下降。

混凝土超声检测技术

混凝土超声检测技术
FeIicity效应:材料重复加载时,重复载荷到达原先所加最大载荷前发生明显声发射的现象称为 Felicity 效应,也可认为是反凯塞效应。重复加载时的声发射起始载荷对之前所加最大载荷之比,称为Felicity 比。 • Felicity比做为一种定量参数,较好地反应材料中原先所受损伤或结构缺陷的严重程度,已成为缺陷严 重性的重要评定判据。Felicity比大于1表示凯塞效应成立,而小于1则表示不成立。在一些复合材料构 件中,Felicity比小于0.95常作为声发射超标的重要判剧。
混凝土超声检测技术
混凝土是结构工程的最重要材料之一, 其质量直接关系到结构物的安全。结构混凝土质量的传统检测方法是以按 规定取样制作的立方体为基础的。实践表明, 在试件上所测得的混凝土性能指标往往与结构物中实际混凝土的性 能有一定的差别。因此, 直接在结构物上检测混凝土质量的现场测试技术, 已成为混凝土工程质量管理的重要手 段。国标GB J204—1983《钢筋混凝土工程施工及验收规范》明确规定, 当试件试验结果不符合混凝土强度验收评 定标准所规定的要求时,“可以在结构物中钻取混凝土试样或采取非破损测试方法进行检查”。 • 混凝土是非均质的弹粘塑性材料,对超声脉冲波的吸收、散射衰减较大,其中高频成分更容易衰减 从检测目的来说, 结构混凝土现场检测方法可分为四类: 以检测强度为目的, 有半破损法(如钻芯法, 拔出法和射击法等)和非破损法(如回弹法、超声法、综合法、振动法 和射线法等)以及以上两种方法的综合。 以检测混凝土内部缺陷为目的, 这里所说的内部缺陷是指施工过程中因成形、养护等因素造成的蜂窝、孔洞、裂 缝及保护层厚度不当等缺陷, 以及使用过程中因腐蚀、冰冻和火灾等原因所造成的损伤。检测方法有超声脉冲法、 射线法、声发射法、雷达法及电磁法等。 以检测结构混凝土受力历史和受力损伤程度为目的, 例如老厂房和超期使用的桥梁及公路等, 为了确定其翻修或 重修方案, 必须了解其受力历史和损伤程度, 以便提供确切的统计依据。检测方法有超声法、声发射法及钻芯法 等。 检测结构混凝土的弹性模量、粘塑性指标、密实度和抗冻性等, 检测方法有振动法、超声法、射线法和钻芯法等。 • 另外, 钢筋位置和锈蚀等采用电磁法和射线法等检测。

混凝土的超声波检测技术

混凝土的超声波检测技术

混凝土的超声波检测技术一、引言混凝土是现代建筑中非常重要的一种材料,而混凝土的强度和质量很大程度上影响着建筑物的安全性和持久性。

因此,对于混凝土的质量检测非常重要。

超声波检测技术是一种非常有效的混凝土检测方法,本文将对超声波检测技术进行全面的介绍。

二、超声波检测技术简介超声波检测技术是利用超声波在材料中传播和反射的特性来检测材料的质量和缺陷的一种方法。

在混凝土中,超声波检测技术主要用于检测混凝土的强度、密度、裂缝、空洞和锈蚀等缺陷。

三、超声波检测仪器超声波检测仪器是进行超声波检测的必备设备,一般包括超声发生器、探头、检测仪和计算机等部分。

其中,超声发生器用于产生超声波,探头用于将超声波传入混凝土中,检测仪用于接收和处理超声波的反射信号,计算机用于处理数据和输出结果。

四、超声波检测原理超声波在混凝土中传播时,会遇到不同介质的界面,如混凝土与空气、水泥砂浆、钢筋等界面,从而产生反射、折射和透射等现象。

这些现象可以被超声波检测仪器捕捉和处理,从而得到具有物理意义的参数。

例如,超声波在混凝土中传播的速度与混凝土的密度和弹性模量有关,因此可以通过测量超声波在混凝土中的传播速度来确定混凝土的密度和强度。

五、超声波检测方法超声波检测方法主要包括传统的接触式检测和非接触式检测两种。

1. 接触式检测接触式检测需要将探头直接放置在混凝土表面或者放置在钢筋上,通过探头和混凝土之间的接触来进行超声波的传播和反射。

这种方法可以得到比较准确的检测结果,但是需要对混凝土表面进行处理,以保证探头和混凝土之间的紧密接触。

2. 非接触式检测非接触式检测利用了超声波的穿透性,将探头放置在混凝土表面的一侧,通过混凝土的穿透来进行超声波的传播和反射。

这种方法不需要对混凝土表面进行处理,但是得到的检测结果相对不太准确。

六、超声波检测参数通过超声波检测仪器收集到的数据,可以计算出一系列的参数,这些参数可以用于评估混凝土的质量和缺陷。

1. 超声波传播速度超声波在混凝土中传播的速度与混凝土的密度和弹性模量有关,因此可以通过测量超声波在混凝土中的传播速度来确定混凝土的密度和强度。

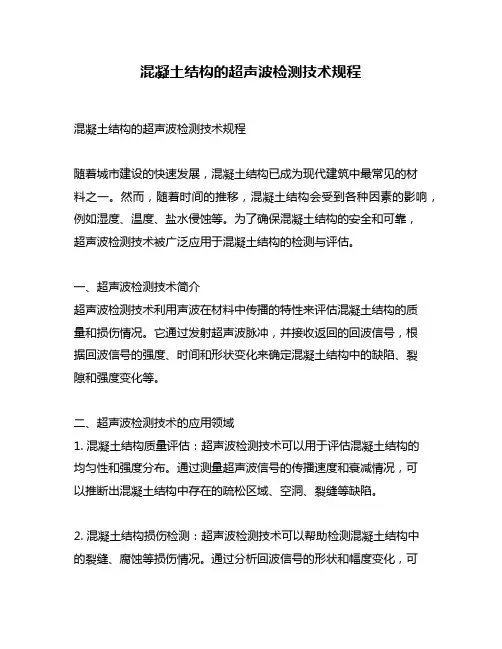

混凝土结构的超声波检测技术规程

混凝土结构的超声波检测技术规程

混凝土结构的超声波检测技术规程混凝土结构的超声波检测技术规程随着城市建设的快速发展,混凝土结构已成为现代建筑中最常见的材料之一。

然而,随着时间的推移,混凝土结构会受到各种因素的影响,例如湿度、温度、盐水侵蚀等。

为了确保混凝土结构的安全和可靠,超声波检测技术被广泛应用于混凝土结构的检测与评估。

一、超声波检测技术简介超声波检测技术利用声波在材料中传播的特性来评估混凝土结构的质量和损伤情况。

它通过发射超声波脉冲,并接收返回的回波信号,根据回波信号的强度、时间和形状变化来确定混凝土结构中的缺陷、裂隙和强度变化等。

二、超声波检测技术的应用领域1. 混凝土结构质量评估:超声波检测技术可以用于评估混凝土结构的均匀性和强度分布。

通过测量超声波信号的传播速度和衰减情况,可以推断出混凝土结构中存在的疏松区域、空洞、裂缝等缺陷。

2. 混凝土结构损伤检测:超声波检测技术可以帮助检测混凝土结构中的裂缝、腐蚀等损伤情况。

通过分析回波信号的形状和幅度变化,可以确定混凝土结构的损伤程度和位置。

3. 混凝土结构维护与修复:超声波检测技术可以用于评估混凝土结构的维修和修复效果。

通过比较修复前后的超声波信号,可以判断修复措施的有效性和可行性。

三、超声波检测技术的操作流程1. 仪器准备:选择合适的超声波检测仪器,并确保仪器的正常工作状态。

根据混凝土结构的不同要求,选择合适的超声波传感器和探头。

2. 表面处理:清理混凝土结构表面的杂物和灰尘,并根据需要进行必要的涂覆剂处理。

3. 发射与接收超声波信号:将超声波传感器与混凝土结构表面保持一定的接触,并发射超声波脉冲。

接收返回的回波信号,并通过相关仪器进行信号的处理和分析。

4. 数据分析与诊断:根据回波信号的特征,通过相关分析方法对混凝土结构的质量和损伤情况进行评估和诊断。

可以利用图像处理技术生成混凝土结构的超声波扫描图像,以直观地显示混凝土结构中的缺陷和损伤位置。

四、超声波检测技术的优点和限制1. 优点:a) 非破坏性检测:超声波检测技术不需要对混凝土结构进行破坏性取样,可以在不影响结构完整性的情况下进行检测。

精选土木工程检测技术超声法检测混凝土缺陷

精选土木工程检测技术超声法检测混凝土缺陷
2 超声法检测混凝土缺陷
1)基本原理超声法检测混凝土缺陷的基本原理就是,通过超声波在混凝土中传播后发生的波形变化、利用声时、频率、波幅等参数的特征,来综合分析判断其内部状况。超声波在混凝土中由于受到石子、气孔、微裂缝、钢筋等影响,会产生散射、绕射等过程,致使其传播方向改变(非直线传播),但由于测量时主要取首波,因此基本上还是认为在正常混凝土中,超声波沿近似直线的路径传播。当遇到缺陷时则绕射是主要的,因此导致了声速及波幅、频率均下降,波形产生畸变。在对缺陷进行定位时,也是以超声在混凝土中的直线传播为假设前图中t1、t2、t3、t4、t5分别是接收波第一个周期的声时,t1为首波声时,t2为1/4周期声时,t3为半周期声时,t4为3/4周期声时,t5为一周期声时,通过测量这些声时差,可以初步估算接收信号的频率(精确计算需要进行频谱分析)。正常混凝土特征波形的大致特点为:①首波前沿较陡;②首波幅度较高;③波形比较饱满,接近于正弦波,随着绕射波的到达,后续波的幅度越来越大;④频率较高,接近于发射波频率(一般为换能器频率,混凝土检测采用的超声波频率一般在50~300kHz);⑤通过声时计算得到的声速一般在4000~5000m/s。
2)裂缝双面斜测单面平测法的前提条件是超声波绕过裂缝尖端传播。当裂缝尖端存在水分、尘土颗粒等杂质时,或者裂缝局部被水分、尘土颗粒等填充时,会成为超声传播的通道,因此导致深度测试的误差(使裂缝深度偏小)。因此,当结构具有两个相互平行的可测面时,优先选择双面斜测法。如下图所示。
根据波幅、声时和主频的突变来判定超声波是否穿过裂缝传播,可以判断裂缝是否贯通截面。
1 混凝土缺陷的特征波形
声时、幅度、频率等,都是表征混凝土质量的超声参数检测时主要测试参数是声时,原因如下:相对幅度、频率而言,混凝土的声速不易受换能器性质、耦合状态等因素的干扰。超声幅度除了与超声波在混凝土中的衰减有关外,还与换能器与混凝土测试面之间的耦合状况有关。另外测试时耦合作用力的细微变化都足以造成首波幅度的大大波动,而测试人员按压换能器的压力大小在测试过程难以保证统一。频率则与换能器频率相关,同时存在检测较繁琐等原因,因此一般不单独将频率作为主要参数。但是,首波幅度、频率与声时综合起来,则称为超声波的波形,又是判断混凝土质量的主要依据。

混凝土结构的超声波检测技术研究

混凝土结构的超声波检测技术研究

混凝土结构的超声波检测技术研究一、引言混凝土是建筑业中最常见的建筑材料之一。

尽管混凝土结构的强度和耐久性通常比木结构和钢结构更高,但混凝土结构也会受到各种因素的影响而发生损坏。

因此,对于混凝土结构进行定期检测和维修至关重要。

超声波检测技术是一种非破坏性检测技术,可以在不破坏混凝土结构的情况下检测结构的内部缺陷和损伤。

本文旨在探讨混凝土结构的超声波检测技术研究。

二、混凝土结构的超声波检测技术1. 超声波检测原理超声波是一种高频声波,其频率通常在20kHz到1GHz之间。

超声波在混凝土结构中传播时,会受到材料的密度、弹性模量、声速和衰减等因素的影响。

当超声波遇到混凝土结构中的缺陷或损伤时,它们会反射、折射或散射。

通过测量超声波的传播时间和强度等参数,可以确定混凝土结构中的缺陷或损伤的位置、尺寸和性质。

2. 超声波检测设备超声波检测设备通常由发射器、接收器、控制器和显示器等部分组成。

发射器用于发射超声波,接收器用于接收反射、折射或散射的超声波,控制器用于控制超声波的发射和接收,并处理测量数据,显示器用于显示检测结果。

3. 超声波检测方法超声波检测方法主要包括接触式和非接触式两种方法。

接触式方法需要将探头直接贴在混凝土结构表面,通过测量超声波的传播时间和强度等参数来确定结构的内部缺陷和损伤。

非接触式方法则是通过将探头放置在混凝土结构附近,使用空气耦合或水耦合等方式将超声波传递到混凝土结构中进行检测。

4. 超声波检测应用超声波检测技术可以应用于混凝土结构的各个方面,例如检测混凝土中的裂缝、空洞、松散、腐蚀和锈蚀等缺陷和损伤,检测混凝土中的钢筋位置和直径,以及检测混凝土结构的厚度和强度等参数。

三、混凝土结构超声波检测技术的发展现状1. 国内研究现状国内对混凝土结构超声波检测技术的研究已经取得了一定的进展。

例如,研究人员使用超声波检测技术对混凝土结构中的缺陷和损伤进行检测,并开发了一种基于超声波的混凝土结构损伤评估方法。

混凝土结构的超声波检测技术规程

混凝土结构的超声波检测技术规程

混凝土结构的超声波检测技术规程一、前言混凝土结构在建筑工程中起到了至关重要的作用,然而由于其特殊的材料性质和施工过程,混凝土结构很容易在使用中出现损坏和龟裂等问题。

超声波检测技术作为一种非破坏性检测方法,已经广泛应用于混凝土结构的检测中。

本文将详细介绍混凝土结构超声波检测技术的规程。

二、检测设备1. 超声波探头:用于发射和接收超声波信号。

2. 控制仪器:用于控制超声波探头的发射和接收。

3. 计算机:用于数据采集和处理。

三、检测方法1. 检测位置的确定:根据建筑结构的不同部位和结构形式,确定检测位置。

2. 检测前的准备工作:将超声波探头固定在检测位置上,并根据需要进行标记。

3. 检测方法:将探头放置在混凝土结构表面,并发射超声波信号,根据信号的反射情况判断混凝土结构的质量和损伤程度。

4. 检测数据的记录:将检测数据记录在计算机中,进行数据分析和处理。

四、检测参数1. 超声波频率:根据混凝土结构的不同材质和厚度,选择合适的超声波频率。

2. 发射和接收的距离:根据检测位置和混凝土结构的特点,选择合适的发射和接收距离。

3. 检测速度:根据混凝土结构的大小和检测要求,选择合适的检测速度。

4. 检测灵敏度:根据混凝土结构的损伤程度和检测要求,选择合适的检测灵敏度。

五、检测结果的判定1. 超声波图像:根据超声波信号的反射情况,判断混凝土结构的质量和损伤程度。

2. 检测报告:将检测结果记录在检测报告中,并进行数据分析和处理。

六、检测范围1. 混凝土结构的质量检测。

2. 混凝土结构的损伤检测。

3. 混凝土结构的龟裂检测。

七、检测标准1. GB/T 50315-2010《混凝土结构工程验收规范》。

2. GB/T 50367-2006《混凝土结构非破坏性检测技术规程》。

八、检测注意事项1. 检测前应进行必要的安全措施,确保检测人员和设备的安全。

2. 检测时应注意探头的位置和角度,确保检测结果的准确性。

3. 检测过程中应注意探头与混凝土结构的接触情况,确保信号传输的畅通。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

混凝土超声检测技术测罗骐先前言混凝土超声检测技术始于上世纪40年代后期。

由于该项技术具有用途广泛、探测距离大、完全不破坏结构物等优点,迅速在国内外普及推广,成为应用最广泛的混凝土无破损检测方法。

我国从50年代中期开展这项技术的研究至今,不论在检测技术、仪器设备方面均取得重大进步,使该项技术在国内各个建设工程广泛推广应用,在提高工程质量,消除隐患,保证安全方面发挥了巨大作用。

1980年,混凝土超声检测技术首先列入我国交通部行业标准《港口工程混凝土试验法》(现经修订后改名为《水运工程混凝土试验规程》),随后又列入水电部行业标准《水工混凝土试验规程》(SD 105-82)。

1988年、1990年,中国工程标准化委员会先后组织编写、颁布了协会推荐性标准《超声回弹综合法检测混凝土强度技术规程》(CECS 02:88)《超声法检测混凝土缺陷技术规程》(CECS 21:1990,现修订后为CECS 21 2000)。

这以后,一些地方和部门也陆续发布了一些有关的地方和部门检测测试规程。

这些规程的颁布对混凝土超声检测技的推广和发展起到了促进作用。

第一章 声学概念一、波形及其参数声波是物体机械振动时迫使周围介质也发生振动并使振动向外传播而形成的一种波动。

将接收换能器置于某点接收由声源传过来的声波,实际上就是接收该点在声波作用下的振动过程。

振动大小和方向随时间而变化的过程曲线就称为波形。

超声仪屏幕上的图线就是传播到接收换能器所在位置的声波的波形。

波形参数:周期T ——相位相同的相邻的波之间所经历的时间称为周期。

频率f ——周期的倒数称为频率,单位赫芝或千赫芝(Hz ,kHz )。

混凝土超声检测使用频率一般在20~200kHz 之间。

振幅A ——波动的幅度,表征波的强弱,通常以分贝(db )或直接以屏幕上波高度的毫米数表示。

波长λ——声波波动波动一次所传播的距离。

波速v ——单位时间波传播的距离,以m/s 或km/s 表示。

波长、频率、波速间有如下关系: λ=fv(1-1)例如超声波通过混凝土后被接收到,测得其频率为50 kHz ,超声波在混凝土中的传播速度为4500 km/s ,则由(1)式可计算出混凝土中超声波的波长:λ=9321050104500=⨯⨯cm间振幅 A 图1-1 波形图二、波的分类声波在介质中传播时按照介质质点振动方向与波的传播 方向之间的关系,可分为纵波、横波和表面波。

纵 波:介质质点的振动方向与波的传播方向一致,这种波称为纵波,又称为P 波。

可在固体、流体中传播。

横 波:介质质点的振动方向与波的传播方向垂直,这种波称为横波,又称为S 波。

只能在固体中传播。

表面波:沿固体表面传播的波,它是由纵波和横波组合而成,又称瑞利波,R 波。

通常的超声换能器置于混凝土表面发射时,振动状况复杂,既有纵向振动又有横向振动,其发射出的超声波既有纵波也有横波和表面波。

三、声波在介质中的传播速度在同一种介质中,不同种类的波具有不同的传播速度。

同一种类型的波,在同一种介质中,因为不同的边界条件,其传播速度也不相同。

对于固体介质来说:在无限大或半无限大介质中的纵波速度v P :v P=))((σσσο2111-+-E(1-2) 在有限的固体中传播时,则形成制导波,传播速度变小。

在薄板中(板厚远小于波长)纵波的传播速度v L :v L =)(21σο-E(1-3)在细长杆中(杆的横向尺寸远小于波长)纵波的传播速度v o : v o =οE (1-4)在无限介质中横波的传播速度v S : v S =)1(21σρ+E(1-5)在固体表面传播的表面波速度v R :v R =σσ++1121870。

v S (1-6) 式中 ρ——密度;E —— 杨氏模量; σ——泊松比在同一种介质中,纵波速度>横波速度>表面波速度。

从(1-2)、(1-5)、(1-6)式可知:σσ21)1(2--=S P V V (1-7) 一般固体,σ介于0-0.3左右,S P V V >1.14,混凝土σ在0.2-0.3左右,63.1=SP V V-1.87,因为V R ≈0.9V S ,所以V P ≈(1.8-2.0)V R 。

因为纵波比横波速度快得多,虽然换能器发射出各种类型的波,接收换能器也可接收到各种类型的波,但最先接收到的波仍然是纵波。

目前在混凝土超声检测中主要研究的是Z 1=ρ1×v 1Z 2=ρ2×v 2图1-2 垂直入射声波的反射和透射首波,即纵波。

表1为部分材料的弹性模量、波速和特性阻抗值。

部分材料的弹性模量、波速和特性阻抗 表1-1三、声波在介质界面的反射和折射声波在传播过程中,由一种介质到达另一种介质,在两种介质的分界面(界面)上,声波会发生方向和能量的变化:一部分声波被反射回到原来介质中,称为反射波;另一部分声波透过界面在另一种介质中继续传播,称为折射波。

谈谈声波能量的变化。

若以声强I 表示能量的大小,且定义:R=1I I 为声强反射系数;T =02I I为声强透射系数。

式中 I 0、I 1、I 2 分别为入射波、反射波、透射波的声强。

声强反射系数、声强透射系数反映了界面上声波能量变化在数量上的关系。

由理论推导和实验可知,反射系数与透射系数的大小取决于两种介质的声学特性,具体来说取决于介质的特性阻抗Z 。

特性阻抗Z 表征介质的声学特性,其值为介质的密度和波速的乘积,即Z=ρ×v 。

(见表1-1)。

对于垂直入射到两个无限大界面的声波(图1-2):R=212212)()(Z Z Z Z +- (1-8) T=212214)(Z Z Z Z + (1-9)式中 Z 1、Z 2——第一、二种介质的特性阻抗。

从(8)式、(9)式可知:1) R+T=1,这符合能量守恒定律; 2) Z 1= Z 2时,R=0,T=1,即当两种介质特性阻抗相等时,声波全部透过界面,无反射,对声波来说,两种介质如同一种介质一样;3) 当两种介质特性阻抗相差悬殊时(Z 1>> Z 2或Z 1<< Z 2),R →1,T →0,即声波能量在界面绝大部分被反射,难于进入第二种介质。

从表1-1可看到,钢、混凝土一类固体介质特性阻抗较大,液体一类介质次之,空气的特性阻抗最小,因此,在空气与固体介质界面上,声波很难通过,绝大部分被反射。

这也就是为什么换能器和被测体之间需要耦合介质(黄油、水等)的原因。

也正是利用声波在界面这一点,可以用超声波探测裂缝。

第二章 混凝土超声检测原理一、混凝土超声检测原理超声波通过混凝土传播后,其声学参数将发生变化。

根据这些声学参数的变化可以探测混凝土内部缺陷、裂缝及质量情况。

常用于混凝土超声探测的声学参数如下: 1) 波速v (声速): 波速就是声波在介质中传播的速度。

V=tL(2-1)式中 L ——声波传播距离。

因为是以最先到达的波为准,L 就是发、收换能器间的最短距离;t ——声波传播时间(声时)。

声时由超声仪测得,测距需要实体丈量得。

波速是主要的声学参数。

2) 振幅A :接收波首波的幅度。

振幅可以分贝(db )表示,由超声仪上读出,也可凭示波器上的刻度(mm )度量。

振幅参数在探测缺陷和裂缝中是重要的参数。

3)收波主频率(简称频率)f :发射换能器发出的超声脉冲波是复频脉冲波,它包含各种频率成分。

超声脉冲波在混凝土中传播过程中高频成分首先衰减,结果随着传播距离的增加,超声波的主频率不断下降。

接收波主频率的下降除了与传播距离有关外,还取决于混凝土内部缺陷、裂缝和质量。

因此,接收波频率也是一个有用的参数首波后面1~2个周波是直达的纵波,所以测定接收波频率时应当测定这1~2个波的频率。

可以通过移动游标的办法测定两个波谷(峰)的声时t 1、t 2,则频率f : f=121t t(2-2)3) 波形:即波的形状。

正常的混凝土,超声波接收波形是衰减正弦波,其包络线大致为半圆形。

当混凝土内存在缺陷时,有时会出现畸变波,如后图所示。

波形受许多因素影响,在判断缺陷中只能作为一种辅助参数。

在结构物上布置换能器,让声传播线通过需要检测的部位,测量声波通过这些部位后,声学参数的大小及其变化情况,据此判断混凝土内部缺陷及质量情况。

图2-1超声测试波形第三章超声检测混凝土强度一、超声检测混凝土强度原理和方法1.检测原理(1)混凝土波速(v)一般在4000~5000km/s之间变化。

混凝土强度(f)与波速(v)之间有较好的相关性。

混凝土强度越高,其波速也越快。

(2)当知道f~v之间的关系曲线后,测出结构物混凝土的波速就可以推算结构物混凝土的强度。

2.如何获得f~v曲线方程?(1)如果有获得批准的地区曲线可以采用。

(2)无地区曲线或所测混凝土与地区曲线所代表的混凝土差异较大,则应专门标定制作专用曲线。

地区曲线与专用曲线之间应首先采用专用曲线。

3.为什么超声测强中要特别强调采用专用曲线呢?这是因为:(1)混凝土是一种用地方材料制作的产品,各地区的砂、石、水泥性能各不相同。

(2)混凝土是几种材料的混合物,因使用目的及要求不同,其合成份有很大差异。

(3)不同的混凝土其养护方式和含水率不同。

这些差异都影响f~v曲线。

因此,很难找到一条各地区通用的f~v曲线。

4.影响f~v曲线的的因素很多,主要的有:(1)石子的品种、粒径、用量的影响混凝土的波速实际上是组成混凝土的各部分材料波速的综合值。

由于混凝土中石子所占的体积最大,约70%左右,所以石子的情况对f~v曲线影响最大。

首先是石子的品种。

不同的石子,其材质不同,其本身的波速就不同。

因而用不同石子制作的同配合比混凝土,其波速不一样。

而用不同的石子,只要水灰比相同,混凝土的强度仍然一样。

这就造成不同石子的混凝土,其f~v曲线各不相同,有的甚至差别很大。

图3-1是陕西建筑科学研究院以同样的配合比、水灰比但不同的石子的混凝土试验得出的f~v曲线。

在同样的强度下,成都卵石混凝土波速最高。

这是因为成都卵石是经水流长期冲磨剩下的坚硬、致密的石头,其本身波速就很高,所以用它配制的混凝土波速很高,但混凝土强度并不一定高。

杭州碎石混凝土波速最低,显然是由于杭州石灰石波速本身就不高的原因。

石子的品种除指材质外,还包括碎石)(40302010图3-1 不同品种石子的f~v曲线1—杭州碎石;2—重庆碎石;3—北京碎石;4—成都卵石50403020103.7 3.94.1 4.3 4.5 4.7 4.9 v(km/s)图3-2不同石子粒径的f~v曲线1-5~15mm;2-5~30mm;3-5~40mm;4-25~40mm与卵石之分。

由于碎石与水泥砂浆粘结力强以及碎石子之间的嵌固力,使得碎石混凝土的强度高于同条件下的卵石混凝土。
