应用SATWE进行结构设计时应注意的几个问题
工程设计与研究总第120期
2006年12月应用SA TW E进行结构设计时
应注意的几个问题
阳 科
〔摘 要〕 SA TWE软件具有准确、高效的特点,在结构设计中得到了越来越广泛的应用。
结合工作实践分析介绍应用SA TWE进行结构设计时应注意的几个问题。
〔关键词〕 结构设计;应用软件;SA TWE
P KPM是中国建筑科学研究院研发的一种设计软件,现已广泛应用于建筑设计领域。
而SA TWE是应现代多、高层建筑发展要求而研制的空间结合结构有限于元分析软件。
笔者结合工作实践就应用该软件进行结构设计时应注意的几个问题进行分析介绍。
1 SA TWE的特点
(1)模型化误差小、分析精度高
SA TWE采用空间杆单元模拟梁、柱及支撑等构件,用在壳元基础上凝聚而成的墙元模拟剪力墙,墙元不仅具有墙所在的平面内刚度,也具有平面外刚度,可以较好地模拟工程中剪力墙的实际受力状态。
对楼板, SA TWE给出4种简化假定:楼板整体平面内无限刚、分块无限刚、分块无限刚带弹性连接板带和弹性楼板。
在应用中,可根据工程实际情况和分析精度要求,选用其中一种或几种简化假定。
(2)计算速度快
SA TWE可动态管理计算机内存资源,因此,其在解题能力和速度方面的优越性更突出。
(3)前后处理功能强
PMCAD模块建立后,SA TWE读取其数据,自动将其转换成空间有限元分析所需的数据格式,并具自动导荷及墙元和弹性楼板单元自动划分功能。
P K、JL Q为SA TWE 的后处理模块,在SA TWE计算完后,可用P K绘梁、柱施工图,接JL Q绘剪力墙施工图,并可进行基础等其他软件的设计工作。
2 运用SA TWE进行结构设计时应注意的几个问题
2.1 接PM生成SA TWE数据
在PMCAD中已经输入了结构模型的数据,在SA TWE中还要对这些数据进行分析和补充,有几点问题在设计时应加以注意。
由于恒载的特殊性,SA TWE软件将施加荷载的方式分为两种:“一次性加载”和“模拟施工加载”。
其中“模拟施工加载1”方式较好地模拟了在钢筋混凝土结构施工过程中,逐层加载,逐层找平的过程。
“模拟施工加载2”是在“模拟施工加载1”的理论基础上,将竖向构件的轴向刚度增大10倍,在一定程度上考虑了基础的不均匀沉降。
对于框剪结构而言,外围框架受力有所增大。
剪力墙核心筒受力略有减小,有利于基础受力更均匀。
所以高层建筑一般选择“模拟施工加载1”,高层框剪基础宜取“模拟施工加载2”,多层建筑一般选择“一次性加载”。
建筑设计时应考虑抗震的要求,不应采
21
总第120期应用SA TWE进行结构设计时应注意的几个问题
用严重不规则的设计方案。
体形复杂、平立面不规则的结构,可在适当部位设置防震缝,或调整平面形状和尺寸,加强构造措施。
不规则的建筑在计算时采用的是空间结构计算模型,并需进行薄弱层验算。
这在SA TWE 信息输入时都要引起注意。
在计算地震力时,如果考虑单向地震作用,即用偶然偏心计算,多层规则的结构可以不考虑。
质量和刚度分布明显不对称的结构,应计入双向地震作用下的扭转影响;其他情况,应允许采用调整地震作用效应的方法计入扭转影响。
这在抗震规范和高层建筑混凝土结构技术规程中都有强制性条文。
在调整信息时,有几个数据的取值是需要注意的。
“梁端弯矩调幅系数”一般现浇框架梁取0.8～0.9,装配整体式框架梁取0.7～0.8。
弯矩调幅原因是:钢筋混凝土结构具有塑性内力重分布性质,在竖向荷载作用下考虑适当降低梁端弯矩,以减少负弯矩钢筋的拥挤现象。
另一个跟梁弯矩有关系的信息是“梁设计弯矩增大系数”,取值为1.0～1.3,但一般都取1.0,是因为已考虑了活荷载的不利布置。
“中梁刚度增大系数”的取值要根据梁高和楼板的厚度比较来确定,现浇楼板取值1.3～2.0,一般取2.0,因为在整体式肋形楼盖中,楼板和梁浇注在一起形成T形截面梁,在承载力计算时整体刚度会有所增大。
其余的调整信息,只要查看规范就很容易确定下来,这里就不再细说。
另外一个需要注意的信息是“柱配筋计算原则”。
一般第一次计算宜按“单偏压”计算,然后再按“双偏压”来计算角柱,角柱在特殊构件定义中点取,角柱的配筋取两次计算中的大值。
异形柱按“双偏压”来计算。
“周期折减系数”默认的取值是1.0,这个值应在建筑考虑非承重墙体刚度的影响后进行调整。
系数按如下规定选取,框架结构:砖填充墙多时取0.6～0.7,砖填充墙少时取0.7～0.8;框剪结构:砖填充墙多时取0.7～
0.8,砖填充墙少时取0.8～0.9;剪力墙结构取1.0。
2.2 特殊构件补充定义
这一步的工作是一定要做的,梁是否铰结、不调幅梁的点取、角柱的点取等都要用户指定,这需要对所设计的建筑物的受力体系有全面、清晰的理解。
如梁铰接的点取与不点取,所配的钢筋是完全不同的:两端铰接的梁完全靠下部钢筋来承受荷载,下部配筋较大,支座只构造配筋;两端固接的梁的支座也配有钢筋,这是由于上部有负弯矩,承受拉力。
当双偏压计算角柱时,角柱应点取,否则就不按照角柱计算,配筋也不予增大。
2.3 结构分析和构件内力计算
这一项要选的参数很少,但对整个结构模型的计算起关键作用。
“层刚度比计算”有剪切刚度、剪弯刚度和地震剪力与地震层间位移的比值3种方法。
方法1按《高层建筑混凝土结构技术规程》给出的方法计算,过于简单;方法2按有限元方法,通过加单位力来计算,用于转换层的计算;方法3是程序隐含的,概念和计算均简单,但未扣除刚体转角引起的位移。
以上3种方法可能给出差别较大的刚度比结果,所以要根据工程实际情况进行选取。
2.4 分析结果图形和文本显示
在进行配筋计算与验算后,即可得到梁柱的配筋简图及一些文本。
在查看结果图形和文本时要注意几个参数的限值。
首先,柱轴压比限值应满足《建筑抗震设计规范》6.3.7条的规定,并查看梁柱的配筋是否超筋,如有超筋就要考虑调整梁柱的截面来调整配筋量。
另外,结构整体性能应加以控制:
(1)位移控制:程序输出结果第1项是构件节点位移,第2项是层间位移。
位移控制是通过控制位移比进行的。
计算结果应满足《建筑抗震设计规范》5.5.1条规定,出现个别位移比超限时,可查位移的大小,在位移很
31
工 程 设 计 与 研 究总第120期
小的情况下,可不考虑。
(2)周期控制:《建筑抗震设计规范》5.2. 5条对楼层最小剪重比做了规定,X、Y方向的有效质量系数一般不应小于90%。
地震作用最大的方向一般控制在15O内,当大于15O时,应将该角度在调整信息中再次输入,并重新导荷验算。
另外《高层建筑混凝土结构技术规程》的4.3.5条规定,结构扭转为主的第1自振周期T t与平动为主的第1周期T1之比,A级高度高层建筑不应大于0.9;B 级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于0.85。
(3)层刚度比控制:《建筑抗震设计规范》附录E2.1规定,筒体结构转换层上下层的侧向刚度比不宜大于2;《高层建筑混凝土结构技术规程》的4.4.2条规定,抗震设计的高层建筑结构,其楼层侧向刚度不宜小于相临上部楼层侧向刚度的70%或其上相临3层侧向刚度平均值的80%;《高层建筑混凝土结构技术规程》的5.3.7条规定,高层建筑结构计算中,当地下室的顶板作为上部结构嵌固端时,地下室结构的楼层侧向刚度不应小于相邻上部结构楼层侧向刚度的2倍:《高层建筑混凝土结构技术规程》的10.2.3条规定,底部带转换层的高层建筑结构,转换层上部结构与下部结构的侧向刚度,应符合《高层建筑混凝土结构技术规程》附录E的规定。
当进行结构薄弱层验算时,应满足《建筑抗震设计规范》5.5.5条的弹塑性层间位移角限值的要求。
3 结 语
在建筑结构计算中,SA TWE软件的应用非常广泛,而设计过程中各种参数的选取对整个结构的受力分析起着关键的作用。
所以在结构设计时应按照国家规范正确地选取各个参数,只有这样,才能设计出合理的结构,保证建筑物的质量。
本文只谈及笔者在应用SA TWE进行结构设计时涉及到的几点问题。
其实在应用该软件进行结构设计的过程中还有许多问题需要加以注意,这就要我们在工作中不断的总结和交流,使应用该软件进行的建筑结构设计更加完善。
(上接第4页)
超过设计能力。
各项经济技术指标正逐步达到设计要求。
总的来说,新立公司易地整体搬迁技改设计基本是成功的。
在新世纪初,该项目为我国引进国际先进技术装备与自行开发配套设备相结合,并采用自动控制技术改造现有电铅企业开创了新的道路,为我国电铅行业进行规模化、集约化生产起到示范作用。
但是,通过该工程实践,笔者认为,电铅生产工艺环节多、设备多、关联部位多、工艺参数影响较复杂,在今后类似项目的技改中,有些问题有待进一步探索和改进。
41。

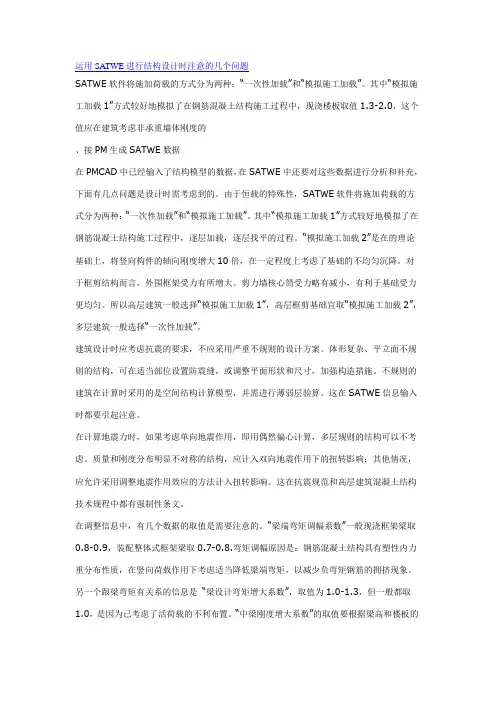

运用SATWE进行结构设计时注意的几个问题
运用SATWE进行结构设计时注意的几个问题SATWE软件将施加荷载的方式分为两种：“一次性加载”和“模拟施工加载”。
其中“模拟施工加载1”方式较好地模拟了在钢筋混凝土结构施工过程中，现浇楼板取值1.3-2.0，这个值应在建筑考虑非承重墙体刚度的、接PM生成SATWE数据在PMCAD中已经输入了结构模型的数据，在SATWE中还要对这些数据进行分析和补充，下面有几点问题是设计时需考虑到的。
由于恒载的特殊性，SATWE软件将施加荷载的方式分为两种：“一次性加载”和“模拟施工加载”。
其中“模拟施工加载1”方式较好地模拟了在钢筋混凝土结构施工过程中，逐层加载，逐层找平的过程。
“模拟施工加载2”是在的理论基础上，将竖向构件的轴向刚度增大10倍，在一定程度上考虑了基础的不均匀沉降。
对于框剪结构而言，外围框架受力有所增大。
剪力墙核心筒受力略有减小，有利于基础受力更均匀。
所以高层建筑一般选择“模拟施工加载1”，高层框剪基础宜取“模拟施工加载2”，多层建筑一般选择“一次性加载”。
建筑设计时应考虑抗震的要求，不应采用严重不规则的设计方案。
体形复杂、平立面不规则的结构，可在适当部位设置防震缝，或调整平面形状和尺寸，加强构造措施。
不规则的建筑在计算时采用的是空间结构计算模型，并需进行薄弱层验算。
这在SATWE信息输入时都要引起注意。
在计算地震力时，如果考虑单向地震作用，即用偶然偏心计算，多层规则的结构可以不考虑。
质量和刚度分布明显不对称的结构，应计入双向地震作用下的扭转影响；其他情况，应允许采用调整地震作用效应的方法计入扭转影响。
这在抗震规范和高层建筑混凝土结构技术规程中都有强制性条文。
在调整信息中，有几个数据的取值是需要注意的。
“梁端弯矩调幅系数”一般现浇框架梁取0.8-0.9，装配整体式框架梁取0.7-0.8.弯矩调幅原因是：钢筋混凝土结构具有塑性内力重分布性质，在竖向荷载作用下考虑适当降低梁端弯矩，以减少负弯矩钢筋的拥挤现象。

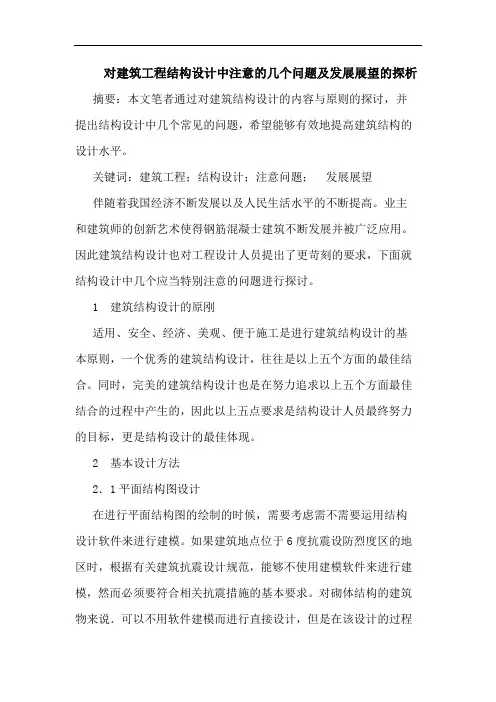

对建筑工程结构设计中注意的几个问题及发展展望的探析
