PKPM参数设置及依据

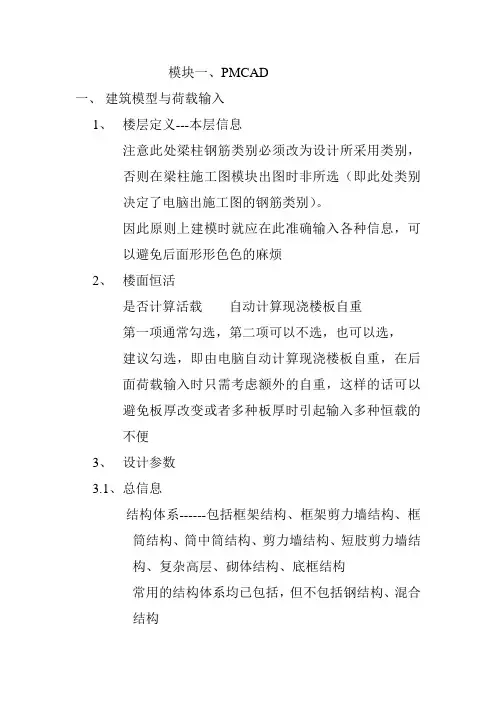

模块一、PMCAD一、建筑模型与荷载输入1、楼层定义---本层信息注意此处梁柱钢筋类别必须改为设计所采用类别，否则在梁柱施工图模块出图时非所选（即此处类别决定了电脑出施工图的钢筋类别）。

因此原则上建模时就应在此准确输入各种信息，可以避免后面形形色色的麻烦2、楼面恒活是否计算活载自动计算现浇楼板自重第一项通常勾选，第二项可以不选，也可以选，建议勾选，即由电脑自动计算现浇楼板自重，在后面荷载输入时只需考虑额外的自重，这样的话可以避免板厚改变或者多种板厚时引起输入多种恒载的不便3、设计参数、总信息结构体系------包括框架结构、框架剪力墙结构、框筒结构、筒中筒结构、剪力墙结构、短肢剪力墙结构、复杂高层、砌体结构、底框结构常用的结构体系均已包括，但不包括钢结构、混合结构结构主材-------钢筋混凝土、砌体、钢和混凝土但是上面的结构体系会用到钢和混凝土这种主材吗结构重要性系数、、参见《混凝土规范》条的规定底框层数--------软件提供了最多四层的底框层地下室层数--------软件提供了最多四层的地下室与基础相连的最大楼层号---------指的是建筑坡地上的建筑，输入的楼层号所在层以上的柱或墙可以悬空布置，PK、TAT、SATWE计算时自动考虑为固定端，软件提供了最大楼层号20梁柱钢筋的保护层厚度--------参见《混凝土规范》条的规定框架梁端负弯矩调幅系数--------参见《混凝土规范》条、材料信息混凝土容重---------考虑构件表面的抹灰取28KN/M3钢材容重---------默认取为78KN/M3墙主筋类别墙水平分布筋类别墙竖向分布筋类别墙水平分布筋间距墙竖向分布筋配筋率梁柱箍筋类别此处有几个问题需澄清：墙主筋和水平分布筋、竖向分布筋的概念区别水平分布筋间距而为何竖向分布筋配筋率墙主筋指的难道是边缘构件的主筋吗、地震信息设计地震分组--------参见《抗震规范》附录A地震烈度--------参见《抗震规范》附录A场地类别--------参见《岩土工程勘察报告》关于场地与地基地震效应评价框架抗震等级--------某些特殊结构需提高的软件考虑自动提高，有待检验剪力墙抗震等级--------某些特殊结构需提高的软件考虑自动提高，有待检验计算振型个数-------参见《高规》条及条，可以参考空间协同计算结果适当调整周期折减系数-------考虑非承重墙体的刚度影响折减，参见《高规》条、风荷载信息修正后的基本风压值--------参见《荷载规范》附录，取的即是条的基本风压。

《高规》条另有规定：对于特别重要或对风荷载比较敏感的高层建筑，其基本风压应按100年重现期的风压值采用。

详见条的条文说明，但是有一个问题，高于60m时才考虑风荷载组合，而此时又按100年重现期考虑，试问50年重现期的基本风压值何时采用呢地面粗糙度类别--------参见《高规》条体形系数沿高度体型分段数-------软件提供最多可以分为三段，如何确定考虑风荷载体型系数的分段呢尚需找到依据！！！貌似应该是建筑平面有变化时需分段，体形系数值仅仅面向建筑平面体形系数--------参见《高规》条辅助计算-------有更详细的体型系数、绘图参数（略）4、楼层组装注意单层拼装、工程拼装时，被拼装的模型文件名中不能有某些特殊字符如“.”。

二、结构楼面布置信息三、楼面荷载传导计算四、形成PK文件五、画结构平面图1、参数定义1.1、配筋参数支座受力钢筋最小直径-------板分布钢筋的最大间距------双向板计算方法：弹性算法塑性算法（见建筑结构静力计算手册）支座与跨中弯矩比值默认取为尚需查询该处所选算法及其依据边缘梁、剪力墙算法--------按简支计算；按固端计算尚需查询相关依据有错层楼板算法--------按简支计算；按固端计算是否根据允许裂缝挠度自动选筋---------一般可以考虑勾选允许裂缝宽度--------参见《混凝土规范》条支座负筋长度取整按10或者50mm均可以钢筋级别-------钢筋放大调整系数--------使用矩形连续板跨中弯矩算法（即结构静力计算手册活荷不利算法--------一般勾选A、平面荷载显示校核模块六、SATWE一、接PM生成SATWE数据1、分析与设计参数补充定义1.1、总信息水平力与整体坐标夹角——侧向力（地震作用、风荷载）方向与结构整体坐标的夹角，软件在形成SATWE数据文件时，自动考虑此参数的影响。

参见《高规》条第一款；混凝土容重——一般取25KN/M3，考虑装修层重时可考虑取为M3；钢材容重——一般取78KN/M3；裙房层数、转换层所在层号——应考虑地下室层数即从地下室最低层作为结构组装的第一层；地下室层数——地下室不考虑风荷载作用，自动形成嵌固约束。

《高规》条关于地下室嵌固的顶层楼板的有关规定，条关于地下室嵌固的抗震等级有关规定，条关于地下室嵌固时刚度的有关要求。

地下室嵌固对结构计算有何意义，对剪力墙墙肢的高度是否会有影响呢，软件是否是自动考虑呢墙元细分最大控制长度——软件给定《Dmax《，隐含值为，略有影响，但不敏感。

对于一般工程，取为，框支剪力墙结构可取或者；对所有楼层强制采用刚性楼板假定——用户手册提到：位移比计算的时候需勾选此项，其他的结构分析、设计不应选择此项。

《高规》条的条文说明有提到针对刚性楼板假定的关于平面的具体要求。

可以考虑试验一下，是否勾选此项对结构分析、设计是否会有影响另参见《高规》条墙元侧向节点信息——墙元刚度矩阵凝聚计算的一个参数：出口，内部。

前者精度高，效率低，后者精度稍逊，效率高。

结构材料信息——钢筋混凝土结构、钢与混凝土结、有填充墙钢结构、无填充墙结构、砌体结构；结构体系——包括框架结构、框架剪力墙结构、框筒结构、筒中筒结构、剪力墙结构、短肢剪力墙结构、复杂高层。

不同于PM中，砌体结构、底框结构在词不会体现出来。

恒活计算信息——不计算恒活荷载、一次性加载、模拟施工加载1、模拟施工加载2（接近手算结果，传给基础的荷载更为合理）。

试验一下看这几项有没有区别计算风荷载——不计算、计算。

参见《高规》表；地震作用计算信息——不计算、仅计算水平地震作用、计算水平地震作用和竖向地震作用。

参见《高规》表以及《抗震规范》条；1.2、风荷载信息地面粗糙度类别--------参见《高规》条；修正后的基本风压——参见《荷载规范》附录，取的即是条的基本风压。

《高规》条另有规定：对于特别重要或对风荷载比较敏感的高层建筑，其基本风压应按100年重现期的风压值采用；结构基本周期——缺省值由软件的经验公式自动确定，如果已经知道结构的计算周期，此处可以直接填计算周期，可以使风荷载的计算更准确；沿高度体型分段数——软件提供最多可以分为三段，如何确定考虑风荷载体型系数的分段呢尚需找到依据！！！貌似应该是建筑平面有变化时需分段，体形系数值仅仅面向建筑平面；设缝多塔背风面体型系数——对于设缝多塔结构，软件会自动考虑，默认值为，背风面体型系数多为；1.3、地震信息结构规则性信息——规则、不规则。

参见《高规》及的平面、竖向布置可以定性；考虑偶然偏心——参见《高规》条及条文说明；考虑双向地震作用——参见《高规》条；计算振型个数-------参见《高规》条及条，可以参考空间协同计算结果适当调整；周期折减系数-------考虑非承重墙体的刚度影响折减，参见《高规》条；活荷载质量折减系数——指的是计算重力荷载代表值时的活荷载组合值系数，缺省取值与荷载组合中的活荷载组合值系数相同（一般为）。

参见《高规》条；结构的阻尼比——参见《高规》条；特征周期——参见《高规》条；多遇地震影响系数最大值——参见《高规》条表；罕遇地震影响系数最大值——参见《高规》条表；设计地震分组——参见《抗震规范》附录A地震烈度--------参见《抗震规范》附录A场地类别--------参见《岩土工程勘察报告》关于场地与地基地震效应评价框架抗震等级--------某些特殊结构需提高的软件考虑自动提高，有待检验。

参见《高规》抗震等级剪力墙抗震等级--------某些特殊结构需提高的软件考虑自动提高，有待检验。

参见《高规》抗震等级斜交抗侧力构件方向附加地震数——最多可允许附加5组地震；相应角度——对应的角度，中间以逗号或者空格隔开；1.4、活荷载信息柱墙设计时活荷载是否折减——传给基础活荷载是否折减——梁活荷载不利布置最高层号——1.5、柱墙基础活荷载折减系数——参见《荷载规范》表调整信息梁端负弯矩调整系数——参见《高规》条；梁设计弯矩放大系数——正负弯矩均适当调整，提高安全储备；梁扭矩折减系数——参见《高规》条，软件缺省值，规范并未具体给出；连梁刚度折减系数——参见《高规》条；中梁刚度放大系数——参见《高规》条，边梁刚度放大系数为（1+Bk）/2；剪力墙加强区起算层号——调整与框支柱相连的梁内力——软件自动对框支柱的弯矩、剪力调整，由于调整系数往往很大，可能出现异常情况，软件提供一个控制开关，由设计人员决定是否对与框支柱相连的框架梁的弯矩剪力进行相应调整。

参见《高规》条“框支柱剪力调整后，应相应调整框支柱的弯矩及柱端梁（不包括转换梁）的剪力、弯矩，框支柱剪力可不调整”；按抗震规范条调整各楼层地震内力——该条指的是最小减重比要求，一般可勾选，由程序自动考虑。

即若不符合最小减重比的要求，则需放大该层的地震作用效应；九度结构及一级框架结构梁柱钢筋超配系数——软件缺省值为，参见《高规》条、条及条；指定的薄弱层个数及各薄弱层层号——参见《高规》条以及《抗震规范》条、条；地震作用调整—全楼地震作用放大系数————提高结构的抗震安全度，其经验取值范围是~调整起始层号及终止层号————该处仅适用于框架剪力墙结构，参见《高规》条。

不需调整时设为0；顶塔楼地震作用放大起算层号及放大系数————1.6、设计信息考虑P-D效应——参见《高规》条~条；梁柱重叠部分简化为刚域——参见《高规》条；按高规或高钢规进行构件设计——勾选则按高规、高钢规进行荷载组合计算和构件设计计算，不勾选则按多层结构、普通钢结构进行荷载组合计算和构件设计计算；钢柱计算长度系数按有侧移计算——混凝土柱的计算长度系数计算执行混凝土规范条———不勾选则执行条；结构重要性系数——参见《混凝土规范》条；梁柱保护层厚度——参见《混凝土规范》条；钢构件截面净毛面积比——柱配筋计算原则——按单偏压或者双偏压计算，前者是按单偏压分别计算柱两个方向的配筋，后者按双偏压计算两个方向的配筋和角筋；1.7、配筋信息梁、柱、墙主筋强度——梁、柱、边缘构件箍筋强度、墙分布筋强度——梁、柱箍筋间距——墙分布筋间距——墙竖向分布筋配筋率——1.8、荷载组合相关系数请查询《荷载规范》可自定义组合及工况，亦可查询工况详情1.9、地下室信息回填土对地下室约束相对刚度比——设为0则认为回填土对结构没有约束作用，若填负数m，则认为有m层地下室无水平位移；外墙分布筋保护层厚度——地下室外墙侧土水压力参数—回填土容重————一般取18室外地坪标高————以结构0标高为准回填土侧压力系数————地下水位标高————以结构0标高为准室外地面附加荷载————计算地下室外墙所引用人防设计信息—人防设计荷载————人防地下室层数————顶板人防等效荷载————外墙人防等效荷载————1.10、砌体结构此处略2、特殊构件补充定义、特殊梁不条幅梁——连梁——转换梁——一端铰接——两端铰接——滑动支座——门式钢梁——耗能梁——组合梁——、特殊柱上端铰接——下端铰接——两端铰接——角柱——框支柱——门式钢柱——、弹性板弹性板6——弹性板3——弹性膜——二、结构内力配筋计算刚性坐标、层刚度比计算——形成总刚并分解——结构地震作用计算——结构位移计算——全楼构件内力计算——吊车荷载计算——生成传给基础的刚度——构件配筋及验算、配筋起始层终止层——层刚度比计算——剪切刚度、剪弯刚度、地震剪力与地震层间位移的比，参见《高规》附录E地震作用分析方法——侧刚分析方法、总刚分析方法。
