脚手架及垂直运输施工方案.
垂直运输与脚手架的选择与施工方案
垂直运输与脚手架的选择与施工方案第一节、垂直运输工程、塔吊1、塔吊选择本工程施工中共配置4台塔吊，塔吊基本情况见下表。
、塔吊搭设方案1、根据施工现场实际情况看，各栋号塔吊的安装位置如上表所示，具体安装方法详见《塔吊安拆专项施工方案》三、塔机安拆作业重、特大安全事故应急预案1、组织机构：项目部成立应急领导小组2、领导小组成员及职责：指挥：负责事故抢险的组织工作，资源配备、提供，及人力资源的培训。
组长：负责按照应急预案执行、对事故进行评估。
副组长：负责与公司联络，启动公司应急预案等程序，抢险中的后勤8、严禁在防护架上拉搭电线；9、拆除防护架时，地面应设围栏和警戒标志，派专人看守，严禁非操作人员入内。
保障和伤员救治。
负责抢险现场的安全警戒，现场保护和抢险过程的安全监护。
3、交通运输及设备：现有行政机构用车、运输车及吊车，各种规格千斤绳、卸口、绳卡、千斤顶、氧割、电焊设备、手套、防滑鞋、安全帽、安全带等。
4、危险分析：塔机专业的重、特大事故类型为塔机吊物坠落、折臂、倒塔：5、吊物坠落因制动器失灵、钢丝绳或吊钩断裂、吊物捆绑不当散落等原因发生吊物坠落，导致高空物体坠落打击伤人。
6、折臂起重臂因销轴脱落、结构局部断裂、失稳发生臂架折弯、吊物抛出, 臂架和吊物坠落打击伤人，或臂架打击相邻物体造成伤人倒塔塔机在安拆的顶升过程中发生塔机上部倒塔或使用过程中连接螺栓断裂、或结构断裂、焊缝开裂、塔身失稳等造成倒塔、击伤人员、撞毁相邻建(构)筑物。
四、应急抢险工作程序：1、事故现场第一时间的处置(1)塔机在事故现场突发事故后，现场负责人(土建施工项目负责人)对事故首先进行评估。
(2)撤离事故现场人员，判断有无后续伤人的可能性。
(3)有无人员伤亡及初步的人员受伤类型判断，立即拨打120急救电话，抢险救受伤人员。
与相关单位电话联系，通报事故情况。
2、启动应急抢险工作程序：(1)公司应急领导小组应立即通报小组所有成员。
(2)召集领导小组成员(3)调派交通车(4)小组成员赶往事故现场(5)现场勘查(6)评估事故现场的后续危险性，确定危险区域，安置警戒。
脚手架及垂直运输塔吊施工方案
脚手架及垂直运输塔吊施工方案脚手架及垂直运输的选择施工概况各层层高：地下三层为4.8m，地下二层为3.9m，地下一层为5.65m，首层6m，2~4层层高5.4m，其余层高4.2m。
本工程属超高层建筑，工期及其紧张，如何选择安全、经济、适用的脚手架将是本工程脚手架施工的一个重难点。
脚手架的选择地下外墙施工脚手架的选择本工程基坑下口边坡线设计距外墙的距离不小于800mm，在地下室外墙结构施工时可搭设双排钢管脚手架，防水施工时也可利用此架。
裙房脚手架的选择裙房屋面最高点为26.40m，由于裙房结构高度不是很高、屋面最高点未超过30m，因此裙房脚手架选用搭拆灵活的钢管脚手架，外架采用双排钢管脚手架，室内搭设满堂钢管脚手架满足结构、装修施工要求。
部分架体无法直接落在地下室顶板上的，可在该处搭设悬挑脚手架，基坑回填时将其外架拆除，回填完后重新搭设落地双排钢管脚手架用于装修外架。
主楼脚手架的选择本工程主楼为超高层结构，由周边框架及核心筒组成。
混凝土结构高度约135.6m，屋面高度142.5m，根据本工程特点，从经济、施工及现场文明施工等因素考虑，主楼脚手架采用机械化施工程度高的爬架。
爬架具有一次装拆、多次使用，节省劳动力，不占用塔吊时间，安全可靠，容易满足文明施工的要求等优点。
本工程爬架及配合使用钢管脚手架的部位如下：主楼采用爬架，爬架从5层开始爬升，5层以下搭设双排钢管脚手架。
垂直运输的选择根据本工程的特点，选择的垂直运输机械包括：3台塔吊、2台双笼外用电梯、5台物料提升机、6个卸料平台及4台混凝土地泵。
本工程塔吊选择主要考虑混凝土结构的施工需要，主主楼选择一台H3/36B 塔吊，能够满足主楼的全部结构内容，裙楼选用1台FO/23B型、1台TC6020型塔吊。
地下结构施工阶段，钢筋、模板本成品材料均由2#塔（FO/23B）3#塔（TC6020）倒运至施工现场。
低层裙楼建筑完成后，2#、3#塔吊拆除，1#负责主楼的全部材料垂直运输。
垂直运输方案
目录一、编制依据 (2)二、工程概况 (2)三、垂直运输方案设计 (2)四、设备操作人员及保养要求 (3)（一）、设备操作人员 (3)（二）、电梯的保养 (4)（三）、卷扬机的安装与拆卸 (5)五、垂直运输安全要求 (6)六、应急预案 (7)（一）、电梯的应急管理 (8)（二）、接报电梯紧急情况的处理程序： (8)（三）、电梯应急救援 (9)垂直运输方案一、编制依据《建筑施工高处作业安全技术规范》(JGJ80-91)《建筑机械使用安全技术规程》(JGJ33-2012)《建筑现场临时用电安全技术规范》(JGJ46-2005)《建筑施工安全检查标准》(JGJ59-2011)XXXXX工程施工图XXXXX工程施工组织设计二、工程概况本项目位于XXXXXX。
三、垂直运输方案设计本工程主要垂直运输物件为施工人员和材料、构件、设备等。
由于主体结构施工已经完工，外脚手架、塔吊、施工电梯等已经全部拆除，本装饰工程的垂直运输必须全部使用内部垂直通道安装垂直运输设备来完成。
经对现场情况的综合分析和研究：本工程拟采用以下垂直运输机械组合：三台电梯+2台卷扬机担当本工程的垂直运输任务。
三台电梯拟安装本工程的正式电梯，安装在已经预留的电梯井道内。
按规定程序验收合格后投入使用。
投入使用前，要对电梯的轿厢做妥当、可靠防护，防止碰伤轿厢。
主要用于施工人员和小件施工材料的垂直运输。
在工程结束前，对作为垂直运输用的三台电梯做一次全面的检修、维护、保养，确保电梯正常投用。
两台卷扬机选用单筒快速1t卷扬机，安装在已经预留的电梯井道内，主要用于细长干件的垂直运输。
在工程接近尾声，已经没有细长构件需要垂直运输时，拆除这两台卷扬机，将井道让给电梯安装。
受本工程现场实际情况的限制，施工中需使用的细长杆类材料，如采暖、制冷、消防管道等，均需切割成3.5m左右的长度，才能通过现有的土建结构，转运至安装现场进行安装施工。
因此在本工程的施工中，管道安装工程的工作量将会出现较大幅度的人工降效，以及材料、机械的过多投入。
脚手架及垂直运输设施
（a）双排脚手架；
（b）单排脚手架
1―横向水平杆；2―纵向水平杆；3―立杆
图5.2.4 横向水平杆计算跨度
• 纵向或横向杆与立杆连接时，其扣件的抗滑承 载力：
R≤Rc Rc——扣件抗滑承载力设计值（直角扣、旋转扣
M——弯矩设计值；M=1.2MGk+1.4ΣMQk W——截面模量； f——钢材的抗弯设计值； MGk——脚手架自重标准值产生的弯矩； MQk——施工荷载标准值产生的弯矩；
表5.1.6 钢材的强度设计值与弹性模量（N/mm2） 表5.1.7 扣件、底座的承载力设计值（kN）
• 挠度计算：v≤[v]
●钢管 ●扣件 ●底座
●钢管应优先采用外径48 mm、壁厚3.5mm的焊接 钢管。用于立杆、纵向水平杆 和剪刀撑斜杆的钢 管长度宜为4.0～6.5 m，用于横向水平杆的钢管 长度宜为2.1~2.2m，
●扣件为钢管之间的扣接连接件，其基本形式有三 种：直角扣件，用于连接扣紧两根互相垂直交叉 的钢管；回转扣件，用于连接扣紧两根平行或呈 任意角度相交的钢管；对接扣件，用于钢管的对 接接长。
• 作为稳定的结构体系，多立杆式脚手架的主要 构件有立杆、纵向水平杆、横向水平杆、剪刀 撑、横向斜撑、抛撑、连墙件等。
• 立杆式脚手架的基本形式有单排、双排两种。
多立杆式外脚手架
安全网 横向水平杆
纵向水平杆
立杆 竹篱板
多立杆式外脚手架
脚手板
立杆
纵向水平杆
横向水平杆
剪刀撑
▲扣件式钢管脚手架的构成：
1. 构架整体稳定性验算，可转化为立杆稳定性计 算。
工程材料垂直运输方案
工程材料垂直运输方案一、引言随着城市化进程的加速，建筑工程在城市中变得越来越常见。
在建筑过程中，工程材料的纵向运输需求也随之增加。
为了提高工程材料的运输效率和安全性，设计一套垂直运输方案至关重要。
本文将从垂直运输的概念入手，综合运输设备的选择、安全管理及维护等方面，设计一套行之有效的工程材料垂直运输方案。
二、垂直运输的概念垂直运输是指将物体由下向上或由上向下进行运输的过程。
在建筑工程中，垂直运输主要用于将工程材料从地面运输至高层或者从高层运输至地面。
传统的垂直运输方式主要依靠脚手架、吊篮等设备，但该方式运输效率低、安全性差。
因此，需要设计一套更加高效、安全的垂直运输方案。
三、运输设备的选择1. 升降机升降机是一种专门用于垂直运输的设备，其具有高效、安全的特点。
在建筑工程中，可选用双功能的货梯作为升降机，用于工程材料的垂直运输。
升降机的使用可以降低劳动强度，提高运输效率。
2. 施工电梯施工电梯是一种专门用于建筑工程的垂直运输设备，其具有承载能力强、安全可靠的特点。
在高层建筑工程中，施工电梯是工程材料垂直运输的首选设备。
3. 升降船在存在外部运输条件限制时，如高层建筑或者狭小的施工空间，可采用升降船作为垂直运输设备。
升降船可以根据实际需要进行定制，适用于各种尺寸和高度的工程材料的垂直运输。
四、安全管理1. 设备的维护对垂直运输设备进行定期的维护和检查，确保设备处于良好的运行状态。
特别是在运输重量较大的工程材料时，要做好设备的保养工作，以防意外发生。
2. 运输中的安全防护在工程材料运输过程中，应加强安全防护措施，确保运输人员和周围的人员安全。
要做好对工程材料的固定，防止在运输过程中产生摩擦或者碰撞。
3. 运输过程中的监控在垂直运输过程中，应加强对设备和工程材料运输的监控，及时发现问题并采取相应的措施。
在运输过程中，应有专人负责监控设备的运行情况，确保运输的顺利进行。
五、维护管理1. 定期检查对垂直运输设备进行定期的检查，检查设备的运行情况及设备的损坏情况，及时发现问题并进行处理。
脚手架垂直运输工程施工方案

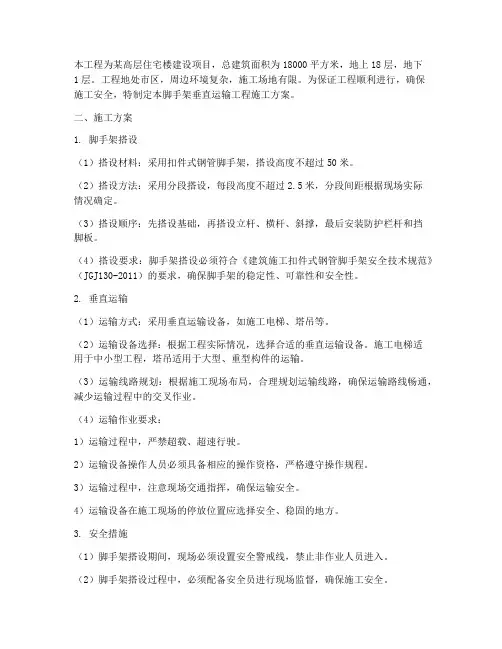

本工程为某高层住宅楼建设项目，总建筑面积为18000平方米，地上18层，地下1层。
工程地处市区，周边环境复杂，施工场地有限。
为保证工程顺利进行，确保施工安全，特制定本脚手架垂直运输工程施工方案。
二、施工方案1. 脚手架搭设（1）搭设材料：采用扣件式钢管脚手架，搭设高度不超过50米。
（2）搭设方法：采用分段搭设，每段高度不超过2.5米，分段间距根据现场实际情况确定。
（3）搭设顺序：先搭设基础，再搭设立杆、横杆、斜撑，最后安装防护栏杆和挡脚板。
（4）搭设要求：脚手架搭设必须符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的要求，确保脚手架的稳定性、可靠性和安全性。
2. 垂直运输（1）运输方式：采用垂直运输设备，如施工电梯、塔吊等。
（2）运输设备选择：根据工程实际情况，选择合适的垂直运输设备。
施工电梯适用于中小型工程，塔吊适用于大型、重型构件的运输。
（3）运输线路规划：根据施工现场布局，合理规划运输线路，确保运输路线畅通，减少运输过程中的交叉作业。
（4）运输作业要求：1）运输过程中，严禁超载、超速行驶。
2）运输设备操作人员必须具备相应的操作资格，严格遵守操作规程。
3）运输过程中，注意现场交通指挥，确保运输安全。
4）运输设备在施工现场的停放位置应选择安全、稳固的地方。
3. 安全措施（1）脚手架搭设期间，现场必须设置安全警戒线，禁止非作业人员进入。
（2）脚手架搭设过程中，必须配备安全员进行现场监督，确保施工安全。
（3）运输设备操作人员必须穿戴好个人防护用品，如安全帽、安全带等。
（4）施工现场设置消防设施，定期检查消防器材的有效性。
（5）定期对施工现场进行安全检查，及时发现并消除安全隐患。
三、施工进度安排1. 脚手架搭设：5天。
2. 垂直运输设备安装：3天。
3. 垂直运输设备调试：2天。
4. 垂直运输设备试运行：1天。
5. 垂直运输设备正式运行：5天。
四、总结本脚手架垂直运输工程施工方案充分考虑了施工现场实际情况，确保了施工安全和进度。
垂直运输施工方案
垂直运输施工方案1. 引言垂直运输是指在建筑工地或其他施工现场中，使用特定设备将建筑材料、工人和设备从地面垂直运输到高处的施工方法。
垂直运输在现代建筑施工中起着重要的作用，可以提高施工效率，减少人力资源的浪费，确保工地安全。
本文将介绍一种常用的垂直运输施工方案，包括设备选择、操作流程和安全措施等。
2. 设备选择垂直运输需要选择适合的设备来完成，常见的设备包括升降机、施工电梯和脚手架等。
以下是一些常见设备的特点和适用范围：2.1 升降机升降机是一种多功能设备，可以用于货物和人员运输。
它通常有一定的高度限制，适用于中高层建筑的施工。
升降机具有运载能力大、运输速度快的优点，可以快速将物资或人员从地面运输到指定楼层。
2.2 施工电梯施工电梯是一种专门用于建筑施工的电动设备，它可以快速、安全地将物料从地面运输至高处的施工区域。
施工电梯具有载重能力较大、升降速度较快的特点，适用于高层建筑的施工。
2.3 脚手架脚手架是一种临时性的平台结构，用于提供施工人员工作的平台。
它可以在建筑物的外部或内部搭建，并通过升降机等设备来进行垂直运输。
脚手架具有灵活性好、适应性强的特点，适用于各种类型的建筑施工。
3. 操作流程垂直运输的操作流程通常包括以下几个步骤：3.1 设备准备在进行垂直运输之前，需要确保所选设备完好并经过检查。
检查设备的运行状态，确保各项安全装置齐全，不得出现故障或损坏的情况。
3.2 物资准备在运输物资之前，需要将物资按照规定进行包装，确保物资的稳定性和安全性。
此外，还需制定物资运输计划，明确物资的种类、数量和运输目的地。
3.3 人员配置在进行垂直运输时，需要合理配置工作人员，包括设备操作员、物资搬运工和安全监督人员等。
确保每个人员都了解自己的工作职责，并按照规定进行操作。
3.4 运输过程在进行垂直运输时，应严格按照设备操作规程和安全操作规范进行。
操作人员应注意操作平稳、无碰撞，并避免超载运输。
同时，应确保工作区域的安全，保持工作区域整洁，防止物品掉落造成安全事故。
钢结构厂房外脚手架与垂直运输施工方案
钢结构厂房外脚手架与垂直运输施工方案一、外脚手架搭设（一）、施工部署：1、本工程内、外脚手架均采用外径Φ48、壁厚为3.5mm 的钢管搭设。
在搭设前，钢管均重新刷黄色油漆，地面底步架子立杆，屋面外侧扶手栏杆和上下斜道立杆、扶手栏杆均刷黑黄相间油漆。
外架做好防雷接地，接地电阻小于4Ω。
2、外脚手架搭拆有经审批的专项方案。
作业人员持证上岗，系安全带，做到每搭设三步验收—次，合格挂牌后方可使用。
3、因基础开挖，回填土后土质承载力不够。
外脚手架立杆基础应夯实，根据现场平面尺寸，先放线，浇15cm厚C20 砼做外脚手架基础。
立杆间距：横向1.05米纵向1.5米，步高除第一步现场实际情况计算后确定且不大于2M外，步高均为1.80米。
脚手架内侧钢管距墙面0.2米。
垂直每层、水平每隔6米设刚性拉结点，转角处加密。
拉结点做到有撑有拉，上、下梅花型错开。
脚手板用1米×1.5米毛竹脚手片，从第二步起层层铺设。
并每层设上下二道扶手栏杆，脚手架外侧从第二步起用1.8M×6M标准型密目网四周全封闭围护。
脚手架外侧每隔9米以内设一组剪刀撑，剪刀撑搭接长度大于0.4米，并有二只扣件连接，角度45－60度，剪刀撑应连续设置，上下连续、通畅。
外架顶部四角设避雷装置，底部设置良好的接地装置，接地电阻不大于4欧姆．4、对外架总的搭设要求是横平竖直，连接牢固，底脚着实，层层拖拉，设施齐全牢固，不变形，不摇晃。
架体垂直偏差不大于1／200，且不大于10厘米。
5、外架施工必须严格按专项施工方案施工。
对原材料进行严格的质量检查，特别是紧固件重量、钢管外观和壁厚要求等，所有与结构连接的预埋件，做到埋设牢固、位置正确。
施工中要随时检查紧固件是否缺少和破损。
严禁在施工过程中随意拆除拉结点。
严格控制施工堆积层次和单位面积堆积荷载。
在检查中发现失稳和松动现象要立即进行加固。
（二）、落地式脚手架搭设：本工程均采用落地式脚手架搭设。
立杆横距 1.05米，立杆纵距1.5米，步距为1.80米，架子搭设、剪刀撑、斜撑等设置按规定施工, 架子沿建筑物四周搭接通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脚手架及垂直运输施工方案
7.9.1垂直运输设备
井架搭设时考虑到卷扬机的钢丝绳在工作状态容易绊伤到工作人员,故考虑采用以下安装井架及
卷扬机的方案。
将井架与卷扬机底座标高统一低于地面0.4m,此时吊篮底座用木方垫起,以保证吊篮
放下时底板与自然地面标高相同,以便于元宝车进出。
卷扬机的机座部用砖砌好,并在四周设好排水沟,砌体面层用水泥砂浆粉刷,以防止卷扬机底部低凹而积水,影响施工。
与此同时,在井架到卷扬机的钢
索绳位置上挖出一条地沟,让钢索绳在地沟中进行牵引井架吊篮的作业,地沟用砖砌好,面层做水泥砂
浆粉刷和做好排水,并用木板铺盖在地沟上,
7.9.2脚手架
1、本工程采用落地钢管扣件式脚手架,架子每步高度为1.8m,立杆离墙200左右,小横杆头离墙100,立杆、水平杆接头相互错开并用扣件连接,靠地用扫地杆,架子与建筑物用拉结筋稳定,每层间隔
4根立杆,用8#铅丝预埋在梁砼中,待混凝土达到强度后,将铅丝与架子连接,并用木撑撑紧,在架子外
侧每间隔6跨设置一道剪刀撑,由底至顶连接布置与纵向水平面呈45°-60°角,接头采用搭接联接,
其搭接长度不应小于1米,用不少于2个旋转扣件固定,固定间距不应小于800,并用旋转扣件固定在
立杆或横向水平杆的伸出端上,外架子的外立面在二排开始用密目式安全网进行全封闭(密目式安全网,即在100平方厘米的面积上不少于200洞眼,防止物体打击行人。
外架子搭设一层验收一层,经专职安全员验收合格后方可使用。
在使用过程中任何人未经许可严禁拆除、外架子应专人管理、检查、整修。
注意沉降观察,发现问题时及时解决、外架子拆除时应事先清理架子上的杂物,配合外装饰从上而下,逐步拆除,拆除的材料应从上而下传递,严禁向下抛落、并由专人值班监督,同时做好禁戒标志。
2、钢管双排单立杆外脚手计算:
扣件式钢管脚手架主要由D=48mm,壁厚3.5mm的钢管和直角扣件、回转扣件及对接扣件组成。
整个脚手架系统由脚手板、小横楞、大横杆、立杆和剪刀撑、拉撑件以及连接它们的扣件组成。
见图:
荷载的传递顺序是:脚手板→小横楞→大横杆→立杆→垫木→地基
扣件是构成架子的连接件和传力件,它通过与立杆之间形成的摩擦阻力将横杆的荷载
传给立杆。
试验资料表明,由摩擦产生的抗滑能力约10KN。
考虑施工中诸多不利因素,可采用安
全系数K=2,取5KN/只。
1、立杆设计荷载(由于脚手架为空间体系,又紧靠建筑物,计算时不考虑风荷载按下列计算:
KN=An{[f
y
+(η+1σ]/2-[[(f
y
+(η+1σ/2]2-f
y
σ]1/2}
式中:N——立杆的设计荷载;
K——安全系数,通常取值为2;f
y
——立杆的强度设计值;σ——欧拉临界应力;η——0.3*(1/100i2;
l0——底层立杆的有效长度,l
=μl;
i——立杆截面的回转半径;l
/i——底层立杆长细比;
An——立杆的净截面面积;
μ——计算长度系数,取μ=0.77。
2、安全系数计算:
K=1+h/a
式中h——根据立杆设计荷载求出的脚手架最大安装高度;
a——常数,取值为200。
3.操作层荷载计算:脚手架操作层附加层荷载不得大于2.7KN/m2,考虑动力荷载系数为1.2,脚手架自身荷载为0.3Kn/m.
操作层附加层荷载W
1
=2*1.2*(2700+300=7200N/m2=7.2KN/m2
4.非操作层荷载计算:钢管理论重量为38.4N/m,扣件重量按10N/个,剪刀撑长度近似按对角支撑的长度计算。
I=1.8*1.414=2.55m。
每跨脚手架面积S=1.8*1.2=2.16M2
5.非操作层每层荷载计算:
W
2
=(1.8*2+1.8*2+1.2+2.54*2*38.4*1.3+10*4/2.16=330N/M2
(式中1.3为考虑钢管实际长度的系数
6.立杆设计荷载计算:钢管计算特征:An=4.893*102I=15.78mm
I0=μi=0.77*1800=1386mm,λ=I
/I=1386/15.78=87.33
欧拉临界应
力:σ=π2Ε/λ2=π2*210000/87.832=269N/mm2η=0.3*1/(100i2=0.3/(100*0.015782=0.12
设计荷载N=4.89*102/2*{170+(1+0.12
=33300N=33.3KN
7.安装层计算:假设操作层为三层,安装层数按下式计算:
S*[3W1+NW
2
]=33.7KN(式中S为每根立杆受荷面积,S=2.16/2=1.08m2
N=33300-3*7200*1.08/330*1.08=27.9层
8.计算安装高度:h=1.8*27.9=50.2m安全系数K=1+50.2/200=1.25实际安装高度H=50.2/1.25=40.2m
本工程脚手架安装高度约为10m,完全满足要求。
