建筑定位测量方案
定位和测量放线施工方案
定位和测量放线施工方案1．编制依据2.施工准备2.1施工前的准备工作为了保证施工测量放线工作准确无误，施工前应组织测量人员进行学习教育，严格遵守施工测量放线工作的基本准则，明确测量任务在施工中的重要作用，建立严格的管理制度，认真执行《工程测量作业规程》及本公司技术部编制的测量管理制度。
资料收集：当地地区地址资料，了解建筑物的地下及附近场地现状资料，如管线走向、高程和其所在位置等。
2.2深化研究设计图纸了解设计意图，熟悉并校核图纸，着重了解工程现场具体情况和定位条件，建筑物的相互关系和轴线尺寸、地下地上的标高变化，领会设计方面对测量精度的要求。
2.3测量器具的检定测量仪器设备检验，是测量前准备工作中很重要的一步，仪器钢尺的准确度是测量精度和工程质量的根本保障，《计量法》中明确规定，任何单位和个人不准在工作岗位上使用无检定合格印证或者超过鉴定周期以及经鉴定不合格的计量器具。
所以本工程所用的仪器、钢尺、塔尺等必须严格按《计量法》中有关规定送检定部门做检定、检核。
经鉴定、检核合格的仪器方可使用。
2.4人员安排本工程施工测量队伍由一名测量技师和三名测量工程师组成测量班组, 在技术工程师领导下开展具体工作，包括制定测量施工方案、组织验线、测量资料汇编、现场放线，填写测量施工日志等工作。
2.5仪器准备2.6导线桩的校核根据规划局所给定的控制点，进行坐标反算，求出建筑物各边长、方位角，保证正确的依据成果；复测现场导线桩之间的关系结果满足《工程测量作业规程》（以下简称《规程》）的要求。
2.7水准点的复核根据测绘院提供的水准点采用复合法进行校核观测结果满足规范要求。
3.平面控制3.1测量难点本工程现场：场地较大，配套楼基坑开挖深、支护易变形，会直接造成控制点的损坏等等。
为保证工程正常施工，建立一个稳固可靠、使用方便的控制网尤为重要。
3.2总体思路平面控制网分总控制网和轴线控制网三级测设。
首先建立以业主提供的控制点为基准的总控制网，采用经纬仪水准仪测量。
工程定位测量方案
工程定位测量方案一、引言在工程建设和施工过程中，定位测量是非常重要的一项工作。
它可以帮助工程师和施工人员准确地确定工程的位置、尺寸和形状，为后续的施工和监测工作提供准确可靠的基础数据。
因此，一个科学合理的定位测量方案对于工程的顺利进行至关重要。
本文结合某工程项目的实际情况，对该工程项目的定位测量方案进行了研究和设计。
首先，分析了该工程项目的特点和要求，然后提出了具体的测量目标、测量方法和测量工具，并对测量过程中可能出现的问题和解决方法进行了讨论。
最后，对该定位测量方案进行了总结和展望。
二、工程项目概况该工程项目是一座大型公路桥梁工程，桥梁总长约1000米，由多个桥墩和桥梁组成。
该工程项目需要进行多次定位测量，以确定桥梁的位置、形状和尺寸，为后续的施工和监测工作提供准确可靠的基础数据。
该工程项目的特点和要求如下：1. 大型工程项目，需要提供高精度的定位数据。
2. 复杂的地形和地貌条件，需要采用适合的测量方法和工具。
3. 施工现场受周围环境干扰较大，需要采取一定的干扰控制措施。
4. 施工周期较长，需要进行多次定位测量，并及时更新测量数据。
基于以上工程项目的特点和要求，我们设计了以下定位测量方案。
三、测量目标1. 确定桥梁的位置和形状，包括桥墩的精确位置和高程、桥梁的几何形状和尺寸等。
2. 提供桥梁的基础数据，包括地形地貌、地质条件、气候环境等。
3. 定期监测桥梁的变形和沉降情况，及时发现和解决可能存在的问题。
四、测量方法1. GPS测量法全球定位系统（GPS）是一种利用卫星信号进行定位的技术，具有高精度、全天候、全球覆盖等优点。
在该工程项目中，我们将采用GPS测量法进行桥梁的位置测量和基础数据采集，以确保测量数据的准确性和可靠性。
2. 激光测距法激光测距是一种利用激光束进行距离测量的技术，具有高精度、快速、不受地形地貌影响等优点。
在该工程项目中，我们将采用激光测距法进行桥梁的尺寸和形状测量，以便及时了解桥梁的几何形状和尺寸。
建筑工程测量方案
建筑工程测量方案一、引言建筑工程测量是工程建设的前期工作，确保施工的准确性和安全性。
本方案旨在对建筑工程测量的方法和步骤进行详细说明，确保测量工作的精确性和可靠性。
二、测量工具和设备1. 建筑测量仪器：包括全站仪、经纬仪、水平仪、钢尺等。
2. GPS（全球定位系统）设备：用于获取基准点的经纬度，提供坐标定位。
3. 数据处理设备：包括计算机、数据传输设备等。
三、测量方法1. 基准点的确定：a. 使用GPS设备获取已知的基准点经纬度信息。
b. 根据已知的基准点进行放样，确定新建建筑物的基准点。
2. 平面测量：a. 进行水平仪的精确定位，确定平面基准点。
b. 使用全站仪进行水平角和垂直角的测量，记录建筑物各部位的坐标信息。
c. 通过平差计算，得出建筑物平面图的数据结果。
3. 高程测量：a. 使用经纬仪确定高程基准点，以便测量建筑物各点的高差。
b. 使用全站仪进行高程角的测量，并记录各部位的高程数据。
c. 通过数据处理软件计算，得出建筑物高程图的数据结果。
4. 面积和体积测量：a. 使用全站仪或钢尺进行房屋的长度、宽度、高度等尺寸测量。
b. 根据测量结果计算建筑物的面积和体积。
五、精度控制1. 测量精度要求：根据具体的建筑工程要求，确定测量的精度要求。
2. 定期校验和校准测量设备，确保测量的准确性。
3. 在实际测量过程中，通过重复测量和多次检查，提高测量结果的可靠性。
六、安全措施1. 测量现场必须设置明显的警示标志，提醒他人注意安全。
2. 使用测量设备时，必须佩戴个人防护用品，如安全帽和防护眼镜。
3. 遵守测量操作规程，禁止违反规定进行高空作业或越过施工围栏。
七、数据处理与报告1. 将测量数据导入计算机，并进行数据处理与分析。
2. 根据测量结果生成建筑物平面图、高程图和其他相关图表。
3. 撰写测量报告，详细记录测量方法、数据处理过程和结果，提供给相关人员参考。
八、总结建筑工程测量是确保工程建设准确性和安全性的关键环节。

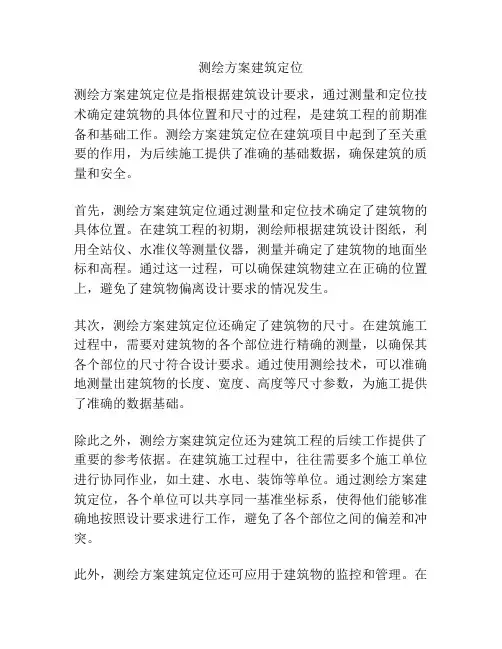

测绘方案建筑定位
测绘方案建筑定位测绘方案建筑定位是指根据建筑设计要求，通过测量和定位技术确定建筑物的具体位置和尺寸的过程，是建筑工程的前期准备和基础工作。
测绘方案建筑定位在建筑项目中起到了至关重要的作用，为后续施工提供了准确的基础数据，确保建筑的质量和安全。
首先，测绘方案建筑定位通过测量和定位技术确定了建筑物的具体位置。
在建筑工程的初期，测绘师根据建筑设计图纸，利用全站仪、水准仪等测量仪器，测量并确定了建筑物的地面坐标和高程。
通过这一过程，可以确保建筑物建立在正确的位置上，避免了建筑物偏离设计要求的情况发生。
其次，测绘方案建筑定位还确定了建筑物的尺寸。
在建筑施工过程中，需要对建筑物的各个部位进行精确的测量，以确保其各个部位的尺寸符合设计要求。
通过使用测绘技术，可以准确地测量出建筑物的长度、宽度、高度等尺寸参数，为施工提供了准确的数据基础。
除此之外，测绘方案建筑定位还为建筑工程的后续工作提供了重要的参考依据。
在建筑施工过程中，往往需要多个施工单位进行协同作业，如土建、水电、装饰等单位。
通过测绘方案建筑定位，各个单位可以共享同一基准坐标系，使得他们能够准确地按照设计要求进行工作，避免了各个部位之间的偏差和冲突。
此外，测绘方案建筑定位还可应用于建筑物的监控和管理。
在建筑物投入使用后，通过测绘方案建筑定位，可以进行对建筑物的全面监控和管理。
比如，可以通过定位技术对建筑物内部和外部的变化进行实时监测，及时发现和解决问题。
同时，测绘方案建筑定位还可以为建筑物的维修、改造和扩建提供准确的基础数据，为后续的工作提供了便利。
综上所述，测绘方案建筑定位在建筑项目中起到了至关重要的作用。
通过测量和定位技术，确保了建筑物的位置准确、尺寸精确，为施工提供了准确的基础数据，保证了建筑物的质量和安全。
同时，测绘方案建筑定位还在后续的监控和管理工作中起到了重要的作用。
因此，合理的测绘方案建筑定位对于一座建筑项目的成功实施至关重要。
(字数：414)。
建筑工程定位和测量放线测量内容技术施工方案
建筑工程定位和测量放线测量内容技术施工方案建筑工程的定位和测量是建筑施工的重要环节之一，它直接影响到建筑物的质量和准确性。
本文将从定位和测量放线两个方面，探讨建筑工程定位和测量的内容和技术施工方案。
一、定位建筑工程的定位是指确定建筑物在地面上的位置和方位。
定位的目的是为了确保建筑物的布局与设计图纸一致，以及满足建筑物周围环境和规划要求。
1.1测量控制网的建立在建筑工程定位中，首先需要建立一个测量控制网，作为后续测量的基准。
控制网一般由边界控制线和主控制线组成，边界控制线用于确定建筑物的边界，主控制线用于确定建筑物主体的位置和方位。
1.2标志物的设置在建筑工程定位中，需要在建筑物边界和主体上设置一些标志物，以便后续的测量和放线工作。
标志物包括测量桩、石墩、引线桩等，它们应符合国家测绘标准，具有良好的稳定性和耐久性。
二、测量放线测量放线是根据设计图纸进行实地测量，将建筑物在地面上标出具体位置和方位的过程。
它是建筑工程的重要环节，是建筑物具体实施的基础。
2.1基础测量基础测量是建筑工程测量的第一步，它是为了确定建筑物的准确位置和坐标。
基础测量包括水平测量和高程测量两个方面。
水平测量通常采用全站仪进行，通过测量控制点的水平坐标，确定建筑物的准确位置和方位。
高程测量通常采用水准仪进行，通过测量控制点的高程，确定建筑物的准确高度和地形。
2.2结构放线结构放线是根据设计图纸，将建筑物的结构要素标出在地面上的过程。
主要包括平面放线和立面放线两个方面。
平面放线主要是将建筑物的平面要素标出在地面上，包括建筑物轴线、墙体线、柱子位置等。
它通常采用全站仪进行测量，通过控制点的坐标，确定建筑物平面要素的具体位置和方位。
立面放线主要是将建筑物的立面要素标出在地面上，包括楼板高度、梁高、柱高等。
它通常采用水准仪进行测量，通过控制点的高程，确定建筑物立面要素的具体高度和位置。
2.3设备放线设备放线是将建筑设备和管道的位置标出在地面上的过程。
建筑工程定位和测量放线测量内容技术施工方案剖析
定位和丈量放线施工方案第一节编制依照1、?城市丈量标准?〔CJJ/T8--2021〕；2、?工程丈量标准?〔GB50026—2007〕；3、?建筑变形丈量规程?〔JGJ/T8---2007〕；4、?国家一、二等水平丈量标准? (GB12897---2006)；5、本工程招标及答疑文件、图纸。
第二节丈量工程内容针对本工程特色，本工程主要丈量工程内容见下表：序号主要丈量内容全场区控制网的成立和丈量地下构造平面和高程控制网的成立、丈量地上构造平面和高程控制第三节丈量设施装备仪器名称标称精度用途全站仪±1″建筑物平面控-6制网丈量1mm+D*10高程控制网测电子水平仪±量轴线投测，平激光铅直仪±1/200000面控制网竖向传达数目设施图片1335-1经纬仪±2″轴线投测3自动安平水平仪±2mm/km高程引测3第四节场区控制网的成立进场后，依据业主供给的基准点，实地踏勘点位并进行复测，复测合格后以此为基准，布设附合导线作为场区平面控制网。
场区平面基准点的测设：第一校核业主给定的基准点，利用全站仪布设切合导线，将导线平差结果作为场区的平面控制网。
使用Dini电子水平仪依照国家二等水平的要求测设附合水平路线，将平差后的结果，作为场区的高程控制点。
钢筋混凝土井盖坐标点标高点钢板C15混凝土钢管基准点埋设表示图5-2第五节建筑物控制网的成立1、建筑物轴线控制网建筑物轴线控制网是以场区平面控制网为基准，联合现场的施工要求及建筑物自己的形状，把建筑物的控制轴线布设十字轴线或矩形控制网，以便于此后施工放样进行校核。
本工程使用电子全站仪采纳极坐标和直角坐标定位的方法，关于不一样的建筑物单体分别测设轴线作为每个建筑物轴线控制网。
本工程主要工程轴线控制网部署以下：地下构造轴线控制网布设表示图5-3地上以建筑为例，控制网布设以下：建筑控制网布设表示图建筑物轴线控制桩围护表示图2、建筑物标高控制网第一复核场区高程控制桩，校核无误后，使用LeicaNA720水平仪按国家三等水平丈量标准将标高控制点引测到建筑物，作为建筑物的标高基准点。
建筑工程测绘方案
建筑工程测绘方案一、概述建筑工程测绘是建筑施工前的重要环节，它涉及到建筑地基的平整程度、建筑结构的精确位置、建筑物的高度等。
测绘的准确性对于建筑工程的质量和成本有着重要的影响。
因此，我们制定了以下建筑工程测绘方案，以确保测绘工作的准确、高效和顺利进行。
二、测绘范围本次建筑工程测绘范围为项目总平面图、建筑物外轮廓、建筑结构位置、地基平整度、建筑物高度等。
具体范围如下：1. 项目总平面图：测绘项目总平面图，包括项目的土地分布、交通道路、绿化用地、建筑用地等信息。
2. 建筑物外轮廓：测绘建筑物的外轮廓，包括建筑物的各个边界和角点的坐标。
3. 建筑结构位置：测绘建筑物内部结构的位置，包括柱、墙、梁等构件的精确坐标。
4. 地基平整度：测绘建筑地基的平整度，包括地基表面的高程和平整度。
5. 建筑物高度：测绘建筑物的高度，包括建筑物顶部的高程和层数。
三、测绘方法本次建筑工程测绘使用的主要方法包括现场测量、地理信息系统(GIS)测绘和全站仪测量。
具体方法如下：1. 现场测量：采用全站仪和测距仪进行现场测量，对建筑物的外部轮廓、内部结构、地基平整度等进行测量和记录。
2. GIS测绘：借助GIS技术，通过对卫星影像和地理信息进行处理和分析，获取项目总平面图的地理信息数据。
3. 全站仪测量：采用全站仪进行精密测量，为建筑高程和各部位的位置提供高精度的数据。
四、测绘设备本次建筑工程测绘所用设备包括全站仪、测距仪、GPS定位仪、GIS软件等。
这些设备将为我们提供高精度、高效率的测绘数据。
五、流程安排1. 测绘前准备：确定测绘范围和方法，准备测绘设备和人员。
2. 现场测量：对建筑物外轮廓、内部结构、地基平整度等进行现场测量。
3. GIS测绘：通过GIS技术获取项目总平面图的地理信息数据。
4. 数据处理：对测绘数据进行加工处理，提取建筑物位置、高程等信息。
5. 测绘报告：整理测绘数据，编写测绘报告，将测绘结果呈现给建筑施工方。
定位和测量放线施工方案及技术措施
定位和测量放线施工方案及技术措施[ 1 ]定位和测量放线施工方案[ 1.1 ]定位和测量放线工程施工组织[ 1.1.1 ]施工测量总体思路①平面控制网按照场区平面控制网和主轴线控制网两级测设。
场区平面控制网以业主提供的控制(网)点为基准，测设时采用导线测量方法进行测设。
主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。
②高程控制网根据业主提供的水准基准点(基准点应保证三个以上)，采用精密水准仪按照三等水准测量的精度要求将高程引测到现场形成高程控制网。
③以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。
并定期进行校核，以保证基准点的稳定性与可靠性。
[ 1.1.2 ]测量施工阶段划分测量工作施工时，主要分三个阶段进行施工，即地基基础阶段施工，地上土建主体结构阶段施工、地上钢结构钢柱校正，二次结构装饰阶段施工，其中又分为主体装饰二个流水施工段，。
在点位布设时充分考虑流水施工段测量的方便性。
[ 1.1.3 ]测量控制基准点交接、复测与维护测量工作实施前与业主进行基准控制网书面和现场交接，并对基准控制网进行复测，并将复测成果报业主和监理审核。
在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护，防止施工机具车辆碰压。
[ 1.2 ]平面轴线控制网测设方法[ 1.2.1 ]平面控制网布设原则①平面控制网坐标系的选用：本工程根据设计要求采用天津城市坐标系统。
②平面控制先从整体考虑，遵循先整体后局部，高精度控制低精度的原则。
③平面控制网的布设根据设计总平面图，现场施工平面布置图进行测设。
④控制点应选在通视条件良好、安全、易保护的地方。
⑤控制桩位用混凝土保护，工程施工中用钢管进行围护，并用红油漆作好标记。
[ 1.2.2 ]轴线控制网的加密测设经校测精度指标符合要求后，根据施工方案中流水段的划分，对主轴线控制网进行加密，以满足施工的需要。
加密方法在原主轴线方向上采用内插法进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、编制依据1.1建筑工程规划定位测量技术报告1.2施工图序号名称图纸编号出图日期1建筑施工图建施说-1～建施-582002.11 2结构施工图结施说-1～结施-312002.11 3给排水施工图水施-1～水施-92002.11 4暖通施工图设施-1～设施-132002.11 5电气施工图电施-1～电施242002.11 1.3其它序号名称编号1工程测量规范及条文说明GB50026-93 2定位红线桩（1-1～3-4）3标准水准点（BM1、BM2）2、建筑设计简介序号项目内容1建筑功能公共建筑2建筑特点由教学办公楼、练功房、琴房三部分组成3建筑面积157004建筑层数地上八层5建筑标高±0.000＝4.100m3、施工总体安排由于**测绘院已经给定1-1～3-4点工程定位控制桩，所以在本工程施工时先确定平面控制轴线点并做好引桩，现场定在横轴做三个桩点，纵轴做两个桩点。
该工程的主控轴线如下：主控轴线：A轴、J轴、3轴、7轴、10轴。
详见定位图。
引桩均用经纬仪打点引到四周建筑物上弹线保护或在地面上作桩。
施工方法：根据本工程特点，基础为桩基础，基础承台标高参差不齐。
要对基底做好水平控制，在承台范围内做好基底的标高控制网。
平面轴线，将轴线用经纬仪测设到边坡上桩点。
4、施工准备4.1测量准备工作4.1.1各种数据收集和定位依据点的设置4.1.1.1测量应收集的资料及准备工作。
城市规划部门测绘成果；工程勘察报告；施工设计工程图纸和有关变更文件；施工组织设计或方案；施工场区地下管线、建(构)筑物等测绘成果；测定需要保留的原有地下管线、地下建（构）筑物；场地平整、暂设工程定位放线。
4.1.1.2平面控制点应选择在土质坚硬便于长期保存的地方,要求其顶面略低于场地设计标高,桩底低于冰冻层。
4.1.1.3高程控制点一般距新建建筑物不小于25m,距回填土边线不小于15m,高程控制点的标识与标志的埋设应符合规范的有关规定,点位应选择在土质坚硬便于长期保存的地方,可利用固定地物或平面控制点。
4.1.2测量仪器、量具的准备名称型号数量精度检定时间备注经纬仪J6E16”2006/11/2102789水准仪020A12006/11/21006207钢卷尺50m12006/11/21水准标尺5m12006/11/214.1.3人员的准备测量人员:选用有资质等级证书的合格放线人员。
5.定位放线的施工方法及质量标准5.1水准点的引测：采用精密水准仪，选择附合水准路线进行。
根据天津市测绘院提供的水准城市导线高程，经往返测量，闭合差为-7mm，小于+5n0.5mm。
高程控制网的精度要求:四等水准测量采用中丝读数法,每站观测顺序为“后-后-前-前”。
水准测量的主要技术要求注:L为附合线路或闭合环线长度(以Km计)二级框架、高层、连续程度一般的建5.2建筑定位放线和基础定位测量5.2.1建筑物平面控制网的建立在施测过程中，掌握由整体到局部的原则，先布设主轴线引桩，在主轴线引桩的基础上加密测设其它轴线。
该工程的主控轴如下：主控轴线：③轴、⑦轴、⑩轴、轴、轴5.2.2建筑物平面控制网的精度等级及技术要求:选用二级。
建筑物平面控制网主要技术要求等级适用范围测角中误差(”)边长相对中误差筑±121/150005.2.3建筑物的基础放线5.2.3.1基础放线:在垫层上,建筑外轮廓轴线投测闭合,经校测合格后,用墨线详细放出细部轴线与有关边界线。
基础放线尺寸的允许误差长度L,宽度B的尺寸(m)允许误差(mm)L(B)≤30±530＜L(B)≤60±1060＜L(B)≤90±1590＜L(B)±20注:轴线的对角线尺寸,允许误差为边长误差的1.414倍,外轮廓轴线夹角的允许误差为1’5.3基础施工测量混凝土基础施工:为检验模板位置与控制模板垂直度,宜在承台、地梁设控制线,控制线精度与轴线精度相同,模板上口轴线位移不得超过±3mm。
5.4.结构施工测量5.4.1建筑物的轴线竖向投测与高程传递5.4.1.1竖向投测5.4.1.2首层轴线引测:首层放线验收后,应将控制线引测至结构梁外立面上,作为各个施工层主轴线竖向投测的基准。
5.4.1.3投测轴线的选择:控制轴线应是建筑物的外廓轴线,单元、施工流水段的分界轴线,楼梯间两侧轴线。
5.4.1.4轴线竖向投测的方法：施工现场场地狭窄处，无法安置经纬仪时,可用铅直竖向线投测吊线坠法。
5.4.1.5投测的精度要求:轴线竖向投测的允许误差5.4.1.6施工层放线顺序:先在结构面上校核投测轴线,闭合后再测设细部轴线,然后据此测设墙、柱、梁、门窗洞口等边线。
5.4.1.7精度要求:各个部位放线的允许误差项目允许误差(mm)5.4.2高程传递5.4.2.1首层传递点的设立:选择高程传递点应满足上下贯通,竖直量尺的要求,主要为结构边柱或楼梯间等处,至少要由3处向上传递,以便于施工层校核、使用。
5.4.2.2传递的精度要求:标高竖向传递的允许误差5.4.2.3施工层的抄平放线:抄平放线前首先校核首层传递上来的三个点,当较差小于3mm时,以其平均值引测水平线,抄平时尽量将水准仪安置在测点范围的中心位置,并进行一次精密定平,水平线标高允许误差为±3mm。
5.5装饰工程及设备安装工程施工测量5.5.1装饰工程与设备安装工程施工测量的精度要求5.5.1.1水平线:每3m两端高差应小于±1mm,同一条水平线的标高允许误差为±3mm,在不便于用水准仪的地方或立面上可安装连通水准器。
5.5.1.2室外铅垂线:使用经纬仪投测,两次投测结果较差应小于2mm,特殊情况,倾角超过40°时可采用陡角棱镜或弯管目镜。
5.5.1.3室内铅垂线:可用线坠或经纬仪投测,其精度应高于1/3000。
5.5.2地面面层施工测量5.5.2.1标高控制线:在四周墙面与柱身上测设出100cm水平线,作为地面面层施工的标高控制线。
5.5.2.2检测标高用水准仪的选择:测量允许误差大于±2mm时,宜选用DS3级,测量允许误差小于1mm时,宜选用DS1级水准仪。
5.5.2.3检测标高和水平度的点距:大厅宜小于5m,房间宜小于2m或按照施工交底。
5.5.3吊顶和屋面施工测量5.5.3.1吊顶施工测量a）水平线:以100cm线为依据,用钢尺量至吊顶设计标高,沿墙四周弹水平线。
十字直角定位线:其中一条与外墙面平行,十字线按实际空间均匀确定,直线点标在四周墙上。
b)吊顶各种装饰和设备位置的确定:在地面上按照1:1放大样后投点到顶棚上,当层高大于5m时使用激光投点仪,小于5m时用线坠,或者以顶棚十字定位线为基础向四周扩展等距方格网来控制。
5.5.3.2屋面施工测量:卷材防水测设十字直角控制线，检查流水坡度是否符合设计要求，测设水平控制线及各向流水坡度控制线。
【测量放线方案】5.5.4墙面装饰施工测量5.5.4.1内墙面a)竖直控制线及水平控制线:竖直控制线应按1/3000的精度投测,水平控制线应符合装饰工程测量的一般要求。
b)分格分块:应按高于1/10000的精度测量。
5.5.4.2外墙面a)四角吊线:用钢丝在建筑物四角固定铅垂线,控制墙面竖直度、平整度、及板块出墙的位置,精度符合装饰工程测量铅垂线的一般要求)b)水平控制线:符合装饰工程测量的一般要求。
5.5.4.3窗的安装测量a)安装前检测结构:检测门窗洞口的净空尺寸偏差，检查外墙偏差。
b)控制线:按照装饰工程测量的一般要求,弹50cm控制线,使用DJ6级经纬仪作竖向投测,根据需要在外墙面弹竖直通线。
6.测量验线的一般要求及质量标准6.1验线工作的准备工作及基本原则6.1.1依据:设计图纸、洽商、起始点及其已知数据等必须是原始资料、最后定案有效并正确。
6.1.2仪器:仪器与钢尺必须按计量法有关规定进行检定和检校。
6.1.3基本原则:验线工作应主动,从审核施工测量方案开始,在施工的各个主要阶段前,应对施工测量工作提出预防性的要求,做到防患于未然，必须独立验线,验线人员、仪器、测法及观测路线应尽量与放线工作不相关，验线工作应在关键环节和部位,包括定位依据桩位及定位条件、场区平面控制网、主轴线及其控制桩（引桩）、场区高程控制网及±0.000高程线，控制网及定位放线中的最弱部位。
6.2验线的精度要求6.2.1符合规范要求:仪器的精度应适应验线要求,校正完好，按规程作业,观测误差必须小于限差,观测中的系统误差应采取措施进行改正，验线本身应先行符合(或闭合)校核。
6.2.2方法及误差处理场区平面控制网与建筑物定位,应在平差计算中评定其最弱部位的精度,并实地验测,精度不符合要求时应重测。
细部测量,可用不低于原测量放线的精度进行验测,验线成果与原放线成果之间的误差处理如下:两者之差若小于1/20.5限差时,对放线工作评为优良。
两者之差略小于或等于20.5限差时,对放线工作评为合格,可不必改正放线成果,或取其平均值。
两者之差超过20.5时,原则上不予验收,尤其是要害部位,若次要部位可令其局部返工。
6.3验线的管理7.建筑物定位控制网平面图平面控制网定位图8.施工安全措施8.1放线施工前，工长应向施工操作人员作好认真详细的安全技术交底，使每一个施工人员明确施工要点，树立安全及自我保护意识，作到不伤害别人，也不被别人所伤害。
操作者要持证上岗。
8.2基础放线施工时,施工操作人员在槽边操作时应站在护身栏以外,以防坠落。
8.3轴线投测放线时，严禁攀越脚手架。
8.4施工操作时，应带好安全帽，并系紧下额带。
8.5其它安全措施详见《施工组织设计》、《基础工程施工方案》、《专业方案》及《安全技术规定》。
