第四章微电阻率测井

一、电极系及电流分布
A0——主电极,总电 流I0 矩形片状
A1——辅助电极 Ia M0 ——测量电极,矩 形框状
M1、M2——监督电极
“一”字形 ,短路连 接 紧贴井壁测量
二、测量原理 恒压法 主电极流出的电流,一部分是主电流 I 0 另一部分流入辅助电极,称为辅助电流 I a
自动调节
U M1 U M 2
A1——屏蔽电极,屏蔽电流Is
M1、M2——监督电极 A00.016M10.012M20.012A1
装在绝缘极板上,靠弹簧压在井壁上
探测特性
电 极 距 ( o 1 o 2 ) : 4 .4 cm 探 测 深 度 : 8 cm
微侧向和微电极系测井受到泥饼的影响不同
二、测量原理 1、I0与Is同极性 2、 I0恒定,自动调节Is,使UM1=UM2 3、测UM1 4、视电阻率:
2、泥饼厚度hmc小于19mm时,RPL=Rxo。 3、视电阻率
R PL K
U
M
I0
hm c 1 9 m m
R P L R xo
否则,用图版校正
§4 微球聚焦测井
微侧向:探测深度浅,受泥饼影响大 邻近侧向:探测深度加大,侵入较浅时,受原状 地层影响大
微球形聚焦测井:探测深度适当,适用范围宽, 受泥饼影响小,不受原状地层影响 是确定冲洗带电阻率最好的方法
非渗透层没有侵入
解决办法: 为了提高的纵向分辨能力,不漏掉薄 层和求准目的层的厚度,又能形象直观 地判断渗透层;准确地测出冲洗带电阻 率。 设计出一种电极距很短,贴靠井壁测 量的井下装置叫做微电极系。 使微电极系沿井身贴靠井壁进行视电阻 率测量的测井方法,叫微电极测井。
§1 微电极系测井
《电阻率测井》课件

05
电阻率测井实例分析
实例一:某油田的电阻率测井解释
总结词
该实例展示了电阻率测井在某油田勘探中的应用,通过电阻 率曲线分析地层岩性、孔隙度、含油性等信息。
详细描述
该油田位于我国东部地区,地层复杂多变,通过电阻率测井 技术,可以确定地层岩性、孔隙度、含油性等参数,为油田 的勘探和开发提供了重要的依据。
辅助电极
用于测量电位差,与主电极一起形成 测量回路。
接地电极
用于连接地面,形成完整的电流回路 。
隔离电极
用于隔离不同层位的地层,避免相互 干扰。
03
电阻率测井方法
直流电阻率测井
总结词
通过向地下供电,测量地层电阻率的方法。
详细描述
直流电阻率测井使用稳定电流源向地下供电,测量地层电阻率的一种方法。它具 有测量精度高、稳定性好的优点,但测量速度较慢,且容易受到电极极化和井眼 效应的影响。
地层对比与划分
通过对比不同地层的电阻率值,对地 层进行划分和识别,确定地层的岩性 、物性和含油性等。
电阻率测井的地质应用
岩性识别
通过电阻率曲线形态和数值的变 化,判断地层的岩性特征,如砂 岩、泥岩等。
含油性评估
根据电阻率值的大小和变化规律 ,评估地层的含油量和油藏类型 ,为油藏开发提供依据。
储层评价
详细描述
电磁波传播电阻率测井利用电磁波在地层中的传播特性,通过测量电磁波的传播速度和幅度衰减来计 算地层电阻率。这种方法具有测量速度快、精度高、受井眼效应影响小的优点,但需要高频率的电磁 波源和精密的接收设备。
04
电阻率测井解释
电阻率测井资料的处理
微电极测井 ppt课件

微电极测井曲线的应用
(1)确定岩层界面,划分薄层和薄互层 因其纵向分辨能力较强,划分薄互层组和薄夹层比较可靠
方法:根据曲线半幅点或曲线分离点划分岩层界面, 分辨能力: 一般可划分0.2m厚的薄层,
条件好,可划分0.1m厚的薄层 对薄互层也有较清楚的显示。
(2)判断岩性和确定渗透性地层 分层:根据有无幅度差将渗透层和非渗透层分开; 定岩性:据曲线幅度大小和幅度差大小划分岩性 (详见下页几种常见岩层的微电极系视电阻率侧井曲线特征)
微电极测井
重 合
微
电
分 离
极
系放
测大
井
曲
线
分离
重 合
微电极测井
曲线分离原因剖析:
在渗透性地层处,有泥浆滤液侵入发生(见下页图), 形成泥饼、侵入带(冲洗带、过渡带)
泥饼电阻率 ≈ 1~3倍的泥浆电阻率 冲洗带电阻率 > 5倍的泥饼电阻率 在非渗和侵入带。无电阻率变化 上述区别是划分渗透层和非渗透层的重要依据。 微电位测量,探测半径较大,主要受冲洗带电阻率的影响, 显示较高的数值——主要反映冲洗带电阻率。 微梯度测量,探测半径较小,受泥饼、泥浆薄膜(极板与井 壁之间夹的泥浆)影响较大,显示较低的数值——主要反映 泥饼附近的电阻率。 渗透性地层处(淡水钻井液)表现为正幅度差 且幅度差的大小与泥饼和冲洗带电阻率比值Rmc/Rxo以 及泥饼的厚度有关,曲线幅度高低与岩性有关 非渗透层无幅度差,或为正负不变的小幅度差,砂泥岩剖面 中泥岩数值低,或幅度低,微且电无极测幅井 度差
微电极测井曲线的应用-续
(4)确定井径扩大井段 当井壁坍塌形成大洞穴或存在石灰岩大溶洞时,相应井
段中微电极系的极板悬空,视电阻率曲线幅度降低,其视 电阻率值和钻井液电阻率基本相同。Ra≈Rm

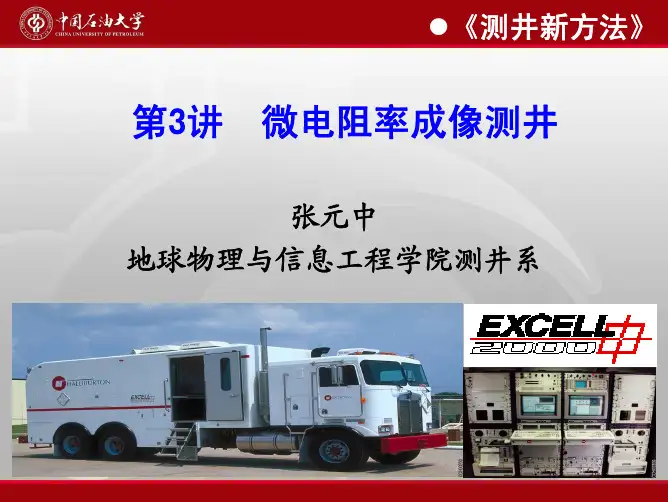

第3讲微电阻率成像测井

z1.发展历程
z1.发展历程
微微梯梯度度电电极极系系 AA00..002255MM1100..002255MM22 电电极极距距::00..00337755mm 探探测测深深度度::4400mmmm
z3.仪器结构
XRMI™ Expanded Range Micro-Imager增强型 微电阻率成像仪
z3.仪器结构
z3.仪器结构
z3.仪器结构
z3.仪器结构
z3.仪器结构
z3.仪器结构
z3.仪器结构
z3.仪器结构
z3.仪器结构
参数
EMI
XRMI
极板及电极数 6个、150个 6个、150个
z3.仪器结构
z3.仪器结构
z探头:EMI仪器上下部位均采取了居中措施,优 化了六个极板在井壁四周的分布,在水平井和大 斜度井中作用尤为明显。 zEMI的六个臂彼此独立,任何一个臂的张开程度 与其它臂无关,适合各种情况的井眼条件。
z3.仪器结构
zXRMI™ Expanded Range Micro-Imager增强 型微电阻率成像仪 ; zXRMI™ 增强型电成像仪是专为提供岩心般高 精细地层成像而设计的; z其测量环境较之EMI拓宽了很多,主要是提高 了复杂的井眼适应能力(高矿化度井眼,高阻地 层)、成像质量。
EMI 图象定向
z4.采集的信息及用途
z倾 角 方 式 : 上 传 极板上的中心钮扣 电极的电阻率。
z成 像 方 式 : 记 录 所有钮扣电极的电 阻率曲线。
英文
中文注解
EMI Image
EMI 图象
Pad One Azimuth (P1AZ)
第4章 微电阻率测井(4课时).ppt

矿场地球物理西安石油大学石油工程学院高辉2009.9§第4章微电阻率测井(Micro-resistivity logging)4.1 概述4.2 微电极系测井4.3 微侧向测井4.4 邻近侧向测井4.5 微球形聚焦测井为了提高纵向分层能力,不漏掉薄层、求准目的层厚度,既能真实判断渗透层及岩性,又能准确地测出冲洗带电阻率等目的,就发展了一些测量冲洗带电阻率的测井仪器,因为它们探侧的范围小,又叫做冲洗带电阻率测井。
4.1 概述4.1 概述1、纵向分辨率高可以划分薄到几厘米的夹层。
2、探测深度浅研究离井眼较近的区域,如冲洗带、泥饼。
二、作用1、确定冲洗带电阻率Rxo;2、可以用来划分薄层并计算其准确厚度;3、微电阻率测井常和侧向测井或者感应测井组合,对侧向测井或感应测井进行侵入校正,同时得到原状地层电阻率Rt、侵入带电阻率Ri和冲洗带电阻率Rxo;4、用快速直观比值法确定饱和度。
4.1 概述一、特点§第4章微电阻率测井(Micro-resistivity logging)4.1 概述4.2 微电极系测井4.3 微侧向测井4.4 邻近侧向测井4.5 微球形聚焦测井4.2 微电极系测井一、微电极系测井原理微电极系1-主体;2-弹簧片;3-绝缘极板;4-电缆1、电极系结构主体上装三个弹簧片扶正器,弹簧片之间的夹角为120°,其中一个弹簧片上装有硬橡胶绝缘极板,极板上嵌有三个电极。
电极系由供电电极A和两个测量电极M1、M2组成。
电极排列在一条直线上。
弹簧片扶正器使电极系贴近井壁进行测量,以消除泥浆对测量结果的影响。
4.2 微电极系测井实际尺寸供电电极A与测量电极M1、M2之间的距离分别为2.5cm和5cm。
微电极具有两种同时并测的电极排列:微电位电极系(A0.05M2)和微梯度电极系(A0.025M10.025M2)。
4.2 微电极系测井2、测量原理在供电电极A和回路电极B之间供电,测量M1、M2的电位,得到两条曲线:微电位曲线和微梯度曲线。
电阻率测井PPT课件

17
.
18
.
电位电极系Ra曲线
①电位电极系的Ra 曲线对地层中点对 称;
②Ra曲线对着地层 中点取得极值。当 厚度h>AM(大于电 极距L)时,对应高 阻地层中点,Ra呈 现极大值,且h越大, 极大值越接近Rt; 当h<L时,对应地层 中点,Ra呈现极小 值,不能反映地层 Rt的变化。
0. 1
供电线路
测量线路
UM
R tI 1 4 AM
U
N
R tI 4
1 AN
U MN U M U N
R t I MN 4 AM AN
Rt
4 AM MN
AN
13 K U MN
I
U MN I
电极距L
梯度电极系
.
视电阻率Ra
实际测井测得的电阻率,受到井、围岩、侵入带等多个
因素的影响,不是地层的真电阻率,通常称为视电阻率,
梯度电极系:r=1.4L
20
.
4)影响普通电阻率测井的主要因素
①电极系的影响 ②井的影响—泥浆矿化度 ③围岩—层厚的影响 ④泥浆侵入的影响 ⑤高阻邻层的屏蔽影响—增阻、减阻 ⑥地层倾角的影响-梯度电极系曲线极大值随
地层倾角的增大而减小。
21
.
3、微电极测井
电极系结构
22
.
3、微电极测井
渗透层—泥浆侵入—井壁上泥饼、冲洗带,Rxo>5Rmc。 微电位与微梯度探测深度不同。在渗透层,探测深度大的
微电位测量的Ra主要反映冲洗带Rxo的变化,显示较高 值;探测深度较小的微梯度测量的Ra主要反映泥饼Rmc 的变化,显示较小值。测井时两条曲线同时测量,并重叠 绘制的一起,因此,在渗透层处,出现微电位Ra大于微 梯度Ra的正幅度差,而在非渗透层,曲线基本重合或有 正负不定的很小的幅度差。
第四章 微电阻率测井

第二节 微侧向测井 一、微侧向电极系及电流分布
微侧向电极系如图4-4所示.
各电极的功能: 主电极 A0, 测量电极M1 和M2 ; 屏蔽电极A1.
图4-4 微侧向电极系
微侧向电极系的尺寸:A0 0.016M1 0.012M2 0.012A1 测量方式:贴井壁测量.
屏蔽电流与主电 流的极性相同,测 量时,采用恒流测 量(主电流大小不 变).电流分布如 图4-5所示.
米,探测深度约100mm.
微电极系贴井壁测量.微梯度的测量结果主要反 映泥饼电阻率;微电位的测量结果主要反映冲洗带的 电阻率.
其视电阻率的表达式为:
U
RML K I
(4-1)
其中:微梯度测量时,
U U M1M2
微电位测量时,
U UM2N
K-----微电极系系数.
微电极系结构图及测量原理图如图4-1所示。
1、划分薄层 由于其主电流纵向分布范围仅为4.4厘米,所
以,曲线可用于划分薄层。
2、确定冲洗带电阻率 1) 、泥饼厚度小于6毫米时,泥饼对测量值影
响忽略不计,冲洗带电阻率就等于测量值。
Rxo RMLL
(4-3)
2)、泥饼厚度大 于6毫米时,泥饼对 测量值影响比较显 著。需要进行泥饼 校正,然后才可得到 冲洗带电阻率。校 正图版如图4-6、47所示。
图4-5 微电极和微侧向测井电流分布图
二、测量原理
主电流固定不变;通过调整屏蔽电流的大
小,使得测量电极M1和 M2的电位相同.根据
测量电极与对比电极的电位差,即可得到井壁
附近地层的视电阻率.
RMLL
K
UM1 I0
(4-2)
测量值受泥饼影响小,可以更好地反映冲洗 带电阻率.
微电极测井课件

微电极测井曲线的应用
(1)确定岩层界面,划分薄层和薄互层 因其纵向分辨能力较强,划分薄互层组和薄夹层比较可靠
方法:根据曲线半幅点或曲线分离点划分岩层界面, 分辨能力: 一般可划分0.2m厚的薄层,
条件好,可划分0.1m厚的薄层 对薄互层也有较清楚的显示。
(2)判断岩性和确定渗透性地层 分层:根据有无幅度差将渗透层和非渗透层分开; 定岩性:据曲线幅度大小和幅度差大小划分岩性 (详见下页几种常见岩层的微电极系视电阻率侧井曲线特征)
返回13
微电极测井曲线的应用-续
(4)确定井径扩大井段 当井壁坍塌形成大洞穴或存在石灰岩大溶洞时,相应井
段中微电极系的极板悬空,视电阻率曲线幅度降低,其视 电阻率值和钻井液电阻率基本相同。Ra≈Rm
(5)确定冲洗带电阻率Rxo和泥饼厚度hmc Rxo在测井解释中是个重要的过渡性参数
确定方法:常用微电极系图版法(见下页图)确定
R微电位/Rmc
2.54=24.765cm
15
最后说明: 在确定冲洗带电阻率Rxo和泥饼厚度hmc时, 应注意使用条件,大多数情况下hmc<6mm 才能得到较可靠的估算结果; 目前,微电极系在这方面的应用逐渐减少,常 用微侧向测井系列中的一些测井资料(如微球 形聚焦测井)确定Rxo值
16
谢谢!
17
测量要求: 微梯度和微电位同时测量 ——保持微电极系和井壁的接
触条件一致,保证电阻率差异的真实性
测量中,电极运动速度不宜过快——保证测量质量
6
常用测量方式:我国普遍采用微梯度和微电位两种电极系, 微梯度电极系A0.025M10.025M2的电极距为0.0375m ——探测范围只有4~6cm 微电位电极系A0.05M2的电极距为0.05m ——探测范围约为8~10cm
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
A0.025M 0.025M 分类:微梯度电极系,
电极距为3.75cm,探测深度为40mm左右,测量结果主要反映1泥饼电阻率; 2
微电位电极系, 电极距为5cm,探测深度为100mm左右,主要反映渗透层井段的冲洗带电阻率。
A0.05M 2
幅度差的大小决定于
值以及泥饼厚度。
微梯度电极系的探测深度较浅,主要反映泥饼的电阻率影响,而微电位的 探测深度较深,主要反映渗透层井段的冲洗带的电阻率影响 。
Rmc / RXO
渗透层处,微梯度的曲线幅度要小于微电位的曲线幅度 ;
非渗透性地层处的微电极系曲线无幅度差或有正负不定的较小的幅度差。
思考:自然电位的幅度差(以泥岩为基准);
岩性不同的界面处都有明显的变化,因此纵向分辨率较强,可以较好用来划 分薄层和薄夹层。
R (2)确定
确定冲洗带地层电阻率XO是微球形聚焦测井另一个重要的应用。
①微球形聚焦测井的影响因素 由于微球形聚焦测井的探测深度较浅,因此主要受泥饼的影响。 ②泥饼校正图版说明
(3)参加组合提供
RXO
定地层界面。
(3)确定含油砂岩的有效厚度 由于微电极曲线具有划分薄层和区分渗透和非渗透性岩层两大特点,利用它
可以将油气层中的非渗透性的致密薄夹层划分出来,并从油气层总厚度中扣 除非渗透性的致密夹层就得到油气层的有效厚度。
(4)确定井径扩大井段 井径扩大常使微电极系的极板悬空,因此微电极系测得到电阻率很低,接近
划分方法: a.含油砂岩和含水砂岩 有明显的幅度差,含水砂岩的幅度和幅度差都要略低于含油砂岩,并且砂岩
的含油性越好,这种差异越明显。冲洗带残余油的存在造成。
b.泥岩 微电极曲线幅度低,没有幅度差或有正负不定的幅度差,一般呈直线状,曲
线的幅度较低(泥岩的电阻率较低),这是砂泥岩剖面非渗透层的曲线特征。
分布在泥饼中;另一部分与B形成主电流I0 ,主要分布在冲洗带中,主电流 的流线呈辐射状,等位面成球形(球形聚焦得名依据);
自动调整I0和Ia的大小,使得监督电位之间的电位差为0,即UM1=UM2,并使测量 电极与两个监督电极中点O之间的电位差保持一定值,称为参考电压,
即
。
U M0O Vref
测井过程中,随着环境的改变,上述平衡必然被破坏,自动调整屏流和主电 流的大小,始终维持参考电压不变(即所谓的恒压法),同时满足监督电极 之间的电位相等,记录主电流随井深的变化曲线,最终求得介质的视电阻率。
RMSFL
K
U MoO I0
由于Io主要分布在冲洗带中,因此RMSFL直接反映冲洗带电阻率的大小,而受 泥饼的影响较小。
使用条件:盐水泥浆、高电阻率剖面。 与微电、微侧向、邻近侧向测井选用一种,都反映冲洗带的电阻率。
3、应用 (1)划分薄层 由于微球形聚焦测井受泥饼的影响较小,对地层的电阻率变化非常灵敏,在
冲洗带的电阻率。
1、微球形聚焦电极系 图4 微球形聚焦测井电极系及其电场分布
中间矩形片状电极是主电极A0,靠外依次是测量电极M0、辅助电极A1、监督电极 M1、M2。
Hale Waihona Puke 测量方式:借助于推靠器使电极系贴靠在井壁进行测量。
2、测量原理 测井时,主电极发出总电流I,其中一部分电流和辅助电极A1形成辅助电流Ia,
井段是分离的,把曲线分离叫有幅度差。 正幅度差:微电位曲线幅度大于微梯度曲线幅度,称“正幅度差”; 负幅度差:微电位曲线幅度小于微梯度曲线幅度时,称为“负幅度差”。
图3 微电极系测井曲线 虚线——微电位曲线 实线——微梯度曲线
渗透层井段在微电极曲线上最明显的特征就是有幅度差 ,一般为正幅度差,
c.致密灰岩 微电极曲线幅度特高,常呈锯齿状,没有幅度差或有正负不定的幅度差。 d.灰质砂岩 幅度差较小,幅度较高(同普通砂岩相比)。
e.生物灰岩 微电极曲线幅度很高,幅度差很大。 f.孔隙性、裂缝性石灰岩 有明显的幅度差,幅度较致密灰岩低得多。
(2)确定地层界面 微电极的纵向分辨率很高,划分薄互层和薄夹层可靠,常用分歧点的位置确
图4 双侧向-微球形聚焦组合测井曲线
a.当地层水和泥浆矿化度相同时,判断地层的含油气情况,水层,油气层、 有无可动油气?
若储集层中有可动油气,则三条曲线幅度有下列关系: 若无可动油气,则三条曲线重合。
与泥浆电阻率。
(5)确定冲洗带电阻率
和泥饼厚度
RXO
hmc
5、使用条件 淡水泥浆、砂泥岩剖面。
二、微球形聚焦测井 微侧向电极系的探测深度较浅,受到泥饼影响较为突出,而邻近侧向的探测
深度较大,测量结果受到原状地层的影响; 设计一种探测深度较浅,又受泥饼影响较小的球形聚焦测井,用于测量地层
2、测井原理
影响因素:
主要受到泥饼、 侵入带和原状 地层的影响以 及极板的形状 和大小。
测量方式: 贴井壁同时测量
图2 微电极系测量原理图
视电阻率表达式:
其中: 时,
-R--M微L梯度,测K井N为时对,IU比电极。
U
U U M2N
;微电位测井
U U M1M 2
3、微电极系测井曲线 采用重叠法把微电位和微梯度两条测井曲线一同绘制,有的井段重合,有的
微电极的幅度差(微梯度为基准);
双侧向的幅度差(浅侧向为基准)。
4、测井资料的应用 (1)划分岩性剖面 常见岩性分别为含油(水)砂岩、泥岩、致密灰岩、灰质砂岩、生物灰岩、
孔隙性和裂缝性石灰岩 的特点。
微电极系的最重要的用途之一就是划分渗透层。
首先根据微电极系曲线是否有幅度差将渗透层和非渗透层区分开,再根据曲 线的幅度大小和幅度差的大小详细划分岩性。
第四章 微电阻率测井
微电阻率测井,改变电极系的结构,改变电极距,从而提高对薄层的响应, 并准确测量地层冲洗带电阻率。
微侧向测井能够较好地反映冲洗带的电阻率。
一、微电极系测井 1、电极系结构
图1 微电极系 1、主体 2、弹簧片 3 、绝缘极板 4、电缆
主体装有三个弹簧片扶正器,夹角为1200,在其中一个扶正器上装有硬橡胶 绝缘板,极板上装有三个电极,供电电极A1,测量电极M1、M2,电极间的距离 为2.5cm。
