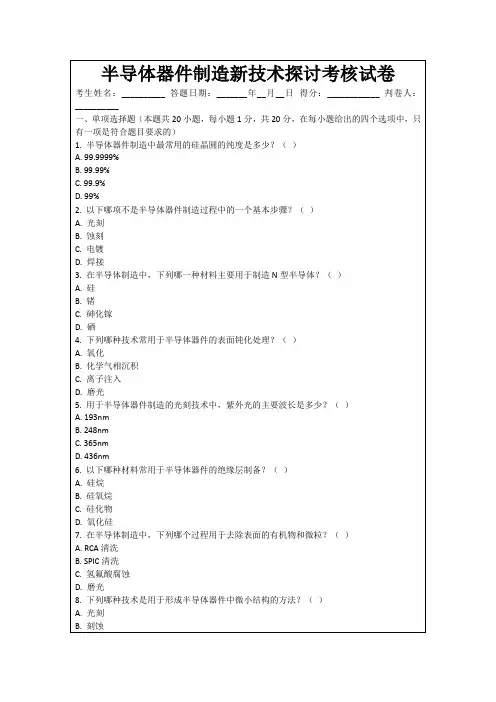

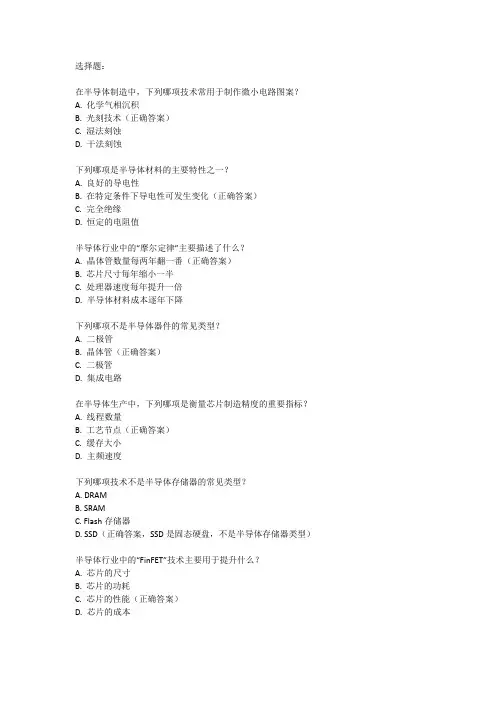

“半导体制造技术”题库

半导体物理学试题库完整

一．填空题 1．能带中载流子的有效质量反比于能量函数对于波矢的_________.引入有效质量的意义在于其反映了晶体材料的_________的作用。（二阶导数.内部势场） 2．半导体导带中的电子浓度取决于导带的_________（即量子态按能量如何分布）和_________（即电子在不同能量的量子态上如何分布）。（状态密度.费米分布函数） 3．两种不同半导体接触后, 费米能级较高的半导体界面一侧带________电.达到热平衡后两者的费米能级________。（正.相等） 4．半导体硅的价带极大值位于空间第一布里渊区的中央.其导带极小值位于________方向上距布里渊区边界约0.85倍处.因此属于_________半导体。（[100]. 间接带隙） 5．间隙原子和空位成对出现的点缺陷称为_________；形成原子空位而无间隙原子的点缺陷称为________。（弗仑克耳缺陷.肖特基缺陷） 6．在一定温度下.与费米能级持平的量子态上的电子占据概率为_________.高于费米能级2kT能级处的占据概率为_________。（1/2.1/1+exp(2)） 7．从能带角度来看.锗、硅属于_________半导体.而砷化稼属于_________半导体.后者有利于光子的吸收和发射。（间接带隙.直接带隙） 8．通常把服从_________的电子系统称为非简并性系统.服从_________的电子系统称为简并性系统。（玻尔兹曼分布.费米分布） 9. 对于同一种半导体材料其电子浓度和空穴浓度的乘积与_________有关.而对于不同的半导体材料其浓度积在一定的温度下将取决于_________的大小。（温度.禁带宽度） 10. 半导体的晶格结构式多种多样的.常见的Ge和Si材料.其原子均通过共价键四面体相互结合.属于________结构；与Ge和Si晶格结构类似.两种不同元素形成的化合物半导体通过共价键四面体还可以形成_________和纤锌矿等两种晶格结构。（金刚石.闪锌矿） 11.如果电子从价带顶跃迁到导带底时波矢k不发生变化.则具有这种能带结构的半导体称为_________禁带半导体.否则称为_________禁带半导体。（直接.间接） 12. 半导体载流子在输运过程中.会受到各种散射机构的散射.主要散射机构有_________、 _________ 、中性杂质散射、位错散射、载流子间的散射和等价能谷间散射。（电离杂质的散射.晶格振动的散射） 13. 半导体中的载流子复合可以有很多途径.主要有两大类：_________的直接复合和通过禁带内的_________进行复合。（电子和空穴.复合中心）

半导体器件工艺基础知识

半导体基础知识和半导体器件工艺第一章半导体基础知识　通常物质根据其导电性能不同可分成三类。第一类为导体，它可以很好的传导电流，如：金属类，铜、银、铝、金等；电解液类：NaCl水溶液，血液，普通水等以及其它一些物体。第二类为绝缘体，电流不能通过，如橡胶、玻璃、陶瓷、木板等。第三类为半导体，其导电能力介于导体和绝缘体之间，如四族元素Ge锗、Si硅等，三、五族元素的化合物GaAs砷化镓等，二、六族元素的化合物氧化物、硫化物等。物体的导电能力可以用电阻率来表示。电阻率定义为长1厘米、截面积为1平方厘米的物质的电阻值，单位为欧姆*厘米。电阻率越小说明该物质的导电性能越好。通常导体的电阻率在10-4欧姆*厘米以下，绝缘体的电阻率在109欧姆*厘米以上。半导体的性质既不象一般的导体，也不同于普通的绝缘体，同时也不仅仅由于它的导电能力介于导体和绝缘体之间，而是由于半导体具有以下的特殊性质： (1) 温度的变化能显著的改变半导体的导电能力。当温度升高时，电阻率会降低。比如Si在200℃时电阻率比室温时的电阻率低几千倍。可以利用半导体的这个特性制成自动控制用的热敏组件（如热敏电阻等），但是由于半导体的这一特性，容易引起热不稳定性，在制作半导体器件时需要考虑器件自身产生的热量，需要考虑器件使用环境的温度等，考虑如何散热，否则将导致器件失效、报废。 (2) 半导体在受到外界光照的作用是导电能力大大提高。如硫化镉受到光照后导电能力可提高几十到几百倍，利用这一特点，可制成光敏三极管、光敏电阻等。 (3) 在纯净的半导体中加入微量（千万分之一）的其它元素（这个过程我们称为掺杂），可使他的导电能力提高百万倍。这是半导体的最初的特征。例如在原子密度为5*1022/cm3的硅中掺进大约5X1015/cm3磷原子，比例为10-7（即千万分之一），硅的导电能力提高了几十万倍。物质是由原子构成的，而原子是由原子核和围绕它运动的电子组成的。电子很轻、很小，带负电，在一定的轨道上运转；原子核带正电，电荷量与电子的总电荷量相同，两者相互吸引。当原子的外层电子缺少后，整个原子呈现正电，缺少电子的地方产生一个空位，带正电，成为电洞。物体导电通常是由电子和电洞导电。前面提到掺杂其它元素能改变半导体的导电能力，而参与导电的又分为电子和电洞，这样掺杂的元素（即杂质）可分为两种：施主杂质与受主杂质。将施主杂质加到硅半导体中后，他与邻近的4个硅原子作用，产生许多自由电子参与导电，而杂质本身失去电子形成正离子，但不是电洞，不能接受电子。这时的半导体叫N型半导体。施主杂质主要为五族元素：锑、磷、砷等。将施主杂质加到半导体中后，他与邻近的4个硅原子作用，产生许多电洞参与导电，这时的半导体叫p型半导体。受主杂质主要为三族元素：铝、镓、铟、硼等。电洞和电子都是载子，在相同大小的电场作用下，电子导电的速度比电洞

模拟电路习题

第一章半导体器件基础 ⒈ 讨论题与思考题 ⑴ PN 结的伏安特性有何特点？ ⑵ 二极管是非线性元件,它的直流电阻和交流电阻有何区别？用万用表欧姆档测量的二极管电阻属于哪一种？为什么用万用表欧姆档的不同量程测出的二极管阻值也不同？ ⑶ 硅二极管和锗二极管的伏安特性有何异同？ ⑷ 在结构上，三极管是由两个背靠背的PN 结组成的，那么，三极管与两只对接的二极管有什么区别？ ⑸ 三极管是由两个背靠背的PN 结组成的，由很薄的基区联系在一起。那么，三极管的发射极和集电极是否可以调换使用？ ⑹ 场效应管的性能与双极型三极管比较有哪些特点？ ⒉ 作业题题1.1 在硅本征半导体中掺入施主杂质，其浓度为3 17d cm 10 =N ，分别求出在250K 、300K 、350K 时电子和空穴的浓度。题 1.2 若硅PN 结的317a cm 10 =N ，3 16d cm 10=N ，求T =300K 时PN 结的内建电位差。题1.3 流过硅二极管的电流I D =1mA 时，二极管两端压降U D =0.7V ，求电流I D =0.1mA 和10mA 时，二极管两端压降U D 分别为多少？题1.4 电路如图题1.4中二极管是理想的，t U u ωsin m i ?=： ① 画出该电路的传输特性； ② 画出输出电压波形。题图 1.4 题1.5 题图 1.5中二极管是理想的，分别求出题图1.5(a)、(b)中电压U 和电流I 的值。 (a) (b) 题图1.5 题1.6 在图题1.6所示电路中，取5-V

半导体物理学练习题(刘恩科)

第一章半导体中的电子状态例1.证明:对于能带中的电子，K状态和-K状态的电子速度大小相等,方向相反。即：v(k)= －v(－k)，并解释为什么无外场时，晶体总电流等于零。解：K状态电子的速度为：（1）同理，－K状态电子的速度则为：（2）从一维情况容易看出：（3）同理有：（4）（5）将式（3）（4）（5）代入式（2）后得：（6）利用（1）式即得：v(－k)= －v(k)因为电子占据某个状态的几率只同该状态的能量有关，即：E(k)=E(－k)故电子占有k状态和-k状态的几率相同，且v(k)=－v(－k)故这两个状态上的电子电流相互抵消，晶体中总电流为零。例2.已知一维晶体的电子能带可写成：式中，a为晶格常数。试求：（1）能带的宽度；（2）能带底部和顶部电子的有效质量。解：（1）由E(k)关系（1）

（2）令得：当时，代入（2）得：对应E(k)的极小值。当时，代入（2）得：对应E(k)的极大值。根据上述结果，求得和即可求得能带宽度。故：能带宽度（3）能带底部和顶部电子的有效质量：习题与思考题： 1 什么叫本征激发？温度越高，本征激发的载流子越多，为什么？试定性说明之。 2 试定性说明Ge、Si的禁带宽度具有负温度系数的原因。 3 试指出空穴的主要特征。 4 简述Ge、Si和GaAs的能带结构的主要特征。

5 某一维晶体的电子能带为其中E0=3eV，晶格常数a=5×10-11m。求：（1）能带宽度；（2）能带底和能带顶的有效质量。 6原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同？原子中内层电子和外层电子参与共有化运动有何不同？ 7晶体体积的大小对能级和能带有什么影响？ 8描述半导体中电子运动为什么要引入“有效质量”的概念？用电子的惯性质量描述能带中电子运动有何局限性？ 9 一般来说，对应于高能级的能带较宽，而禁带较窄，是否如此？为什么？ 10有效质量对能带的宽度有什么影响？有人说：“有效质量愈大，能量密度也愈大，因而能带愈窄。”是否如此？为什么？ 11简述有效质量与能带结构的关系？ 12对于自由电子，加速反向与外力作用反向一致，这个结论是否适用于布洛赫电子？ 13从能带底到能带顶，晶体中电子的有效质量将如何变化？外场对电子的作用效果有什么不同？ 14试述在周期性势场中运动的电子具有哪些一般属性？以硅的本征激发为例，说明半导体能带图的物理意义及其与硅晶格结构的联系？ 15为什么电子从其价键上挣脱出来所需的最小能量就是半导体的禁带宽度？16为什么半导体满带中的少量空状态可以用具有正电荷和一定质量的空穴来描述？ 17有两块硅单晶，其中一块的重量是另一块重量的二倍。这两块晶体价带中的能级数是否相等？彼此有何联系？ 18说明布里渊区和k空间等能面这两个物理概念的不同。 19为什么极值附近的等能面是球面的半导体，当改变存储反向时只能观察到一个共振吸收峰？第二章半导体中的杂质与缺陷能级例1.半导体硅单晶的介电常数＝11.8，电子和空穴的有效质量各为＝ 0.97，＝0.19和＝0.16，＝0.53，利用类氢模型估计：（1）施主和受主电离能; （2）基态电子轨道半径解：（1）利用下式求得和。

半导体工艺与制造技术习题答案(第四章离子注入)

第四章离子注入与快速热处理 1.下图为一个典型的离子注入系统。（1）给出1-6数字标识部分的名称，简述其作用。（2）阐述部件2的工作原理。答：（1）1：离子源，用于产生注入用的离子； 2：分析磁块，用于将分选所需的离子； 3：加速器，使离子获得所需能量； 4：中性束闸与中性束阱，使中性原子束因直线前进不能达到靶室； 5：X & Y 扫描板，使离子在整个靶片上均匀注入； 6：法拉第杯，收集束流测量注入剂量。（2）由离子源引出的离子流含有各种成分，其中大多数是电离的，离子束进入一个低压腔体内，该腔体内的磁场方向垂直于离子束的速度方向，利用磁场对荷质比不同的离子产生的偏转作用大小不同，偏转半径由公式：决定。最后在特定半径位置采用一个狭缝，可以将所需的离子分离出来。 2.离子在靶内运动时，损失能量可分为核阻滞和电子阻滞，解释什么是核阻滞、电子阻滞？两种阻滞本领与注入离子能量具体有何关系？答：核阻滞即核碰撞，是注入离子与靶原子核之间的相互碰撞。因两者质量是同一数量级，一次碰撞可以损失很多能量，且可能发生大角度散射，使靶原子核离开原来的晶格位置，留下空位，形成缺陷。电子阻滞即电子碰撞，是注入离子与靶内自由电子以及束缚电子之间的相互碰撞。因离子质量比电子质量大很多，每次碰撞损失的能量很少，且都是小角度散射，且方向随机，故经多次散射，离子运动方向基本不变。在一级近似下，核阻滞本领与能量无关；电子阻滞本领与能量的平方根成正比。 1 2 3 4 5 6

3.什么是离子注入横向效应？同等能量注入时，As和B哪种横向效应更大？为什么？答：离子注入的横向效应是指，注入过程中，除了垂直方向外，离子还向横向掩膜下部分进行移动，导致实际注入区域大于掩膜窗口的效应。 B的横向效应更大，因为在能量一定的情况下，轻离子比重离子的射程要深且标准差更大。 4.热退火用于消除离子注入造成的损伤，温度要低于杂质热扩散的温度，然而，杂质纵向分布仍会出现高斯展宽与拖尾现象，解释其原因。答：离子注入后会对晶格造成简单晶格损伤和非晶层形成；损伤晶体空位密度要大于非损伤晶体，且存在大量间隙原子核其他缺陷，使扩散系数增大，扩散效应增强；故虽然热退火温度低于热扩散温度，但杂质的扩散也是非常明显的，出现高斯展宽与拖尾现象。 5.什么是离子注入中常发生的沟道效应（Channeling）和临界角？怎样避免沟道效应？答：沟道效应，即当离子入射方向平行于主晶轴时，将很少受到核碰撞，离子将沿沟道运动，注入深度很深。由于沟道效应，使注入离子浓度的分布产生很长的拖尾；对于轻原子注入到重原子靶内是，拖尾效应尤其明显。临界角是用来衡量注入是否会发生沟道效应的一个阈值量，当离子的速度矢量与主要晶轴方向的夹角比临界角大得多的时候，则很少发生沟道效应。临界角可用下式表示： 6.什么是固相外延（SPE）及固相外延中存在的问题？答：固相外延是指半导体单晶上的非晶层在低于该材料的熔点或共晶点温度下外延再结晶的过程。热退火的过程就是一个固相外延的过程。高剂量注入会导致稳定的位错环，非晶区在经过热退火固相外延后，位错环的最大浓度会位于非晶和晶体硅的界面处，这样的界面缺陷称为射程末端缺陷。若位错环位于PN结耗尽区附近，会产生大的漏电流，位错环与金属杂质结合时更严重。因此，选择的退火过程应当能够产生足够的杂质扩散，使位错环处于高掺杂区，同时又被阻挡在器件工作时的耗尽区之外。 7.离子注入在半导体工艺中有哪些常见应用？答：阱注入、VT调整注入，轻掺杂漏极（LDD），源漏离子注入，形成SOI结构。 8.简述RTP设备的工作原理，相对于传统高温炉管它有什么优势？答：RTP设备是利用加热灯管通过热辐射的方式选择性加热硅片，使得硅片在极短的时间内达到目标温度并稳定维持一段时间。相对于传统高温炉管，RTP设备热处理时间短，热预算小，冷壁工艺减少硅片污染。 9.简述RTP在集成电路制造中的常见应用。答：RTP常用于退火后损失修复、杂质的快速热激活、介质的快速热加工、硅化物和接触的形成等。 10.采用无定形掩膜的情况下进行注入，若掩膜/衬底界面的杂质浓度减少至峰值

半导体物理学题库20121229

1．固体材料可以分为晶体和非晶体两大类，它们之间的主要区别是。 2．纯净半导体Si 中掺V 族元素的杂质，当杂质电离时释放电子。这种杂质称施主杂质；相应的半导体称 N 型半导体。 3．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射和晶格振动散射。前者在电离施主或电离受主形成的库伦势场下起主要作用，后者在温度高下起主要作用。 4．当半导体中载流子浓度的分布不均匀时，载流子将做扩散运动；在半导体存在外加电压情况下，载流子将做漂移运动。 5．对n 型半导体，如果以E F 和E C 的相对位置作为衡量简并化与非简并化的标准，那末，为非简并条件；为弱简并条件；简并条件。 6．空穴是半导体物理学中一个特有的概念，它是指：； 7．施主杂质电离后向带释放，在材料中形成局域的电中心；受主杂质电离后带释放，在材料中形成电中心； 8．半导体中浅能级杂质的主要作用是；深能级杂质所起的主要作用。 9. 半导体的禁带宽度随温度的升高而__________；本征载流子浓度随禁带宽度的增大而__________。 10.施主杂质电离后向半导体提供，受主杂质电离后向半导体提供，本征激发后向半导体提供。 11.对于一定的n 型半导体材料，温度一定时，较少掺杂浓度，将导致靠近Ei 。 12.热平衡时，半导体中电子浓度与空穴浓度之积为常数，它只与和有关，而与、无关。 A. 杂质浓度 B. 杂质类型 C. 禁带宽度 D. 温度 12. 指出下图各表示的是什么类型半导体？ 13．n o p o =n i 2标志着半导体处于平衡状态，当半导体掺入的杂质含量改变时，乘积n o p o 改变否？不变；当温度变化时，n o p o 改变否？改变。 14．非平衡载流子通过复合作用而消失，非平衡载流子的平均生存时间叫做寿命τ，寿命 τ与复合中心在禁带中的位置密切相关，对于强p 型和强n 型材料，小注入时寿命τn 为，寿命τp 为 . 15．迁移率是反映载流子在电场作用下运动难易程度的物理量，扩散系数是反映有浓度梯度时载流子运动难易程度的物理量，联系两者的关系式是 q n n 0=μ ，称为爱因斯坦关系式。 16．半导体中的载流子主要受到两种散射，它们分别是电离杂质散射和晶格振动散射。前者在电离施主或电离受主形成的库伦势场下起主要作用，后者在温度高下起主要作用。 17．半导体中浅能级杂质的主要作用是影响半导体中载流子浓度和导电类型；深能级杂质所起的主要作用对载流子进行复合作用。

半导体工艺及芯片制造技术问题答案(全)

常用术语翻译 active region 有源区 2.active ponent有源器件 3.Anneal退火 4.atmospheric pressure CVD (APCVD) 常压化学气相淀积 5.BEOL（生产线）后端工序 6.BiCMOS双极CMOS 7.bonding wire 焊线，引线 8.BPSG 硼磷硅玻璃 9.channel length沟道长度 10.chemical vapor deposition (CVD) 化学气相淀积 11.chemical mechanical planarization (CMP)化学机械平坦化 12.damascene 大马士革工艺 13.deposition淀积 14.diffusion 扩散 15.dopant concentration掺杂浓度 16.dry oxidation 干法氧化 17.epitaxial layer 外延层 18.etch rate 刻蚀速率 19.fabrication制造 20.gate oxide 栅氧化硅 21.IC reliability 集成电路可靠性 22.interlayer dielectric 层间介质（ILD） 23.ion implanter 离子注入机 24.magnetron sputtering 磁控溅射 25.metalorganic CVD(MOCVD)金属有机化学气相淀积 26.pc board 印刷电路板 27.plasma enhanced CVD(PECVD) 等离子体增强CVD 28.polish 抛光 29.RF sputtering 射频溅射 30.silicon on insulator绝缘体上硅（SOI）

第1章课后习题参考答案

第一章半导体器件基础 1．试求图所示电路的输出电压Uo，忽略二极管的正向压降和正向电阻。解：（a）图分析： 1）若D1导通，忽略D1的正向压降和正向电阻，得等效电路如图所示，则U O=1V，U D2=1-4=-3V。即D1导通，D2截止。 2）若D2导通，忽略D2的正向压降和正向电阻，得等效电路如图所示，则U O=4V，在这种情况下，D1两端电压为U D1=4-1=3V，远超过二极管的导通电压，D1将因电流过大而烧毁，所以正常情况下，不因出现这种情况。综上分析，正确的答案是U O= 1V。（b）图分析： 1.由于输出端开路，所以D1、D2均受反向电压而截止，等效电路如图所示，所以U O=U I=10V。

2．图所示电路中， E

解：（a）图当u I＜E时，D截止，u O=E=5V；当u I≥E时，D导通，u O=u I u O波形如图所示。 u I ωt 5V 10V uo ωt 5V 10V （b）图当u I＜-E=-5V时,D1导通D2截止，uo=E=5V；当-E＜u I＜E时，D1导通D2截止，uo=E=5V；当u I≥E=5V时，uo=u I 所以输出电压u o的波形与（a）图波形相同。 5．在图所示电路中，试求下列几种情况下输出端F的电位UF及各元件(R、DA、DB)中通过的电流：( 1 )UA=UB=0V；( 2 )UA= +3V，UB = 0 V。( 3 ) UA= UB = +3V。二极管的正向压降可忽略不计。解：（1）U A=U B=0V时，D A、D B都导通，在忽略二极管正向管压降的情况下，有：U F=0V mA k R U I F R 08 .3 9.3 12 12 = = - =

半导体物理学 (第七版) 习题答案

半导体物理习题解答 1－1．（P 32）设晶格常数为a 的一维晶格，导带极小值附近能量E c （k ）和价带极大值附近能量E v （k ）分别为： E c (k)=0223m k h +022)1(m k k h -和E v (k)= 0226m k h －0 2 23m k h ； m 0为电子惯性质量，k 1＝1/2a ；a ＝0.314nm 。试求： ①禁带宽度； ②导带底电子有效质量； ③价带顶电子有效质量； ④价带顶电子跃迁到导带底时准动量的变化。 [解] ①禁带宽度Eg 根据dk k dEc )(＝0232m k h ＋0 12)(2m k k h -＝0；可求出对应导带能量极小值E min 的k 值： k min ＝ 14 3 k ，由题中E C 式可得：E min ＝E C (K)|k=k min = 2 10 4k m h ；由题中E V 式可看出，对应价带能量极大值Emax 的k 值为：k max ＝0；并且E min ＝E V (k)|k=k max ＝02126m k h ；∴Eg ＝E min －E max ＝021212m k h ＝2 02 48a m h ＝11 28282 2710 6.1)1014.3(101.948)1062.6(----???????＝0.64eV ②导带底电子有效质量m n 0202022382322 m h m h m h dk E d C =+=；∴ m n ＝022 283/m dk E d h C = ③价带顶电子有效质量m ’ 022 26m h dk E d V -=，∴022 2'61/m dk E d h m V n -== ④准动量的改变量 h △k ＝h (k min -k max )= a h k h 83431= [毕] 1－2．（P 33）晶格常数为0.25nm 的一维晶格，当外加102V/m ，107V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。 [解] 设电场强度为E ，∵F =h dt dk =q E （取绝对值） ∴dt =qE h dk

集成电路制造技术-原理与技术试题库

填空题（30分=1分*30）(只是答案) 半导体级硅、 GSG 、电子级硅。CZ 法、区熔法、硅锭、wafer 、硅、锗、单晶生长、整型、切片、磨片倒角、刻蚀、（抛光）、清洗、检查和包装。 100 、110 和111 。融化了的半导体级硅液体、有正确晶向的、被掺杂成p 型或n 型、实现均匀掺杂的同时并且复制仔晶的结构，得到合适的硅锭直径并且限制杂质引入到硅中、拉伸速率、晶体旋转速率。去掉两端、径向研磨、硅片定位边和定位槽。制备工业硅、生长硅单晶、提纯）。卧式炉、立式炉、快速热处理炉。干氧氧化、湿氧氧化、水汽氧化。工艺腔、硅片传输系统、气体分配系统、尾气系统、温控系统。局部氧化LOCOS 、浅槽隔离STI 。掺杂阻挡、表面钝化、场氧化层和金属层间介质。热生长、淀积、薄膜。石英工艺腔、加热器、石英舟。 APCVD 常压化学气相淀积、LPCVD 低压化学气相淀积、PECVD 等离子体增强化学气相淀积。晶核形成、聚焦成束、汇聚成膜。同质外延、异质外延。膜应力、电短路、诱生电荷。导电率、高黏附性、淀积、平坦化、可靠性、抗腐蚀性、应力等。CMP 设备、电机电流终点检测、光学终点检测。平滑、部分平坦化、局部平坦化、全局平坦化。磨料、压力。使硅片表面和石英掩膜版对准并聚焦，包括图形）；（通过对光刻胶曝光，把高分辨率的投影掩膜版上图形复制到硅片上）；（在单位时间内生产出足够多的符合产品质量规格的硅片）。化学作用、物理作用、化学作用与物理作用混合。介质、金属。在涂胶的硅片上正确地复制掩膜图形。被刻蚀图形的侧壁形状、各向同性、各向异性。气相、液相、固相扩散。间隙式扩散机制、替代式扩散机制、激活杂质后。一种物质在另一种物质中的运动、一种材料的浓度必须高于另一种材料的浓度）和（系统内必须有足够的能量使高浓度的材料进入或通过另一种材料。热扩散、离子注入。预淀积、推进、激活。时间、温度。扩散区、光刻区、刻蚀区、注入区、薄膜区、抛光区。硅片制造备）、（硅片制造）、硅片测试和拣选、（装配和封装、终测。微芯片。第一层层间介质氧化物淀积、氧化物磨抛、第十层掩模、第一层层间介质刻蚀。钛淀积阻挡层、氮化钛淀积、钨淀积、磨抛钨。 1．常用的半导体材料为何选择硅？（6分）（1）硅的丰裕度。硅是地球上第二丰富的元素，占地壳成分的25%；经合理加工，硅能够提纯到半导体制造所需的足够高的纯度而消耗更低的成本；（2）更高的熔化温度允许更宽的工艺容限。硅1412℃>锗937℃ （3）更宽的工作温度。用硅制造的半导体件可以用于比锗更宽的温度范围，增加了半导体的应用范围和可靠性；（4）氧化硅的自然生成。氧化硅是一种高质量、稳定的电绝缘材料，而且能充当优质的化学阻挡层以保护硅不受外部沾污；氧化硅具有与硅类似的机械特性，允许高温工艺而不会产生过度的硅片翘曲； 2．晶圆的英文是什么？简述晶圆制备的九个工艺步骤。（6分） Wafer 。（1）单晶硅生长: 晶体生长是把半导体级硅的多晶硅块转换成一块大的单晶硅。生长后的单晶硅被称为硅锭。可用CZ 法或区熔法。（2）整型。去掉两端，径向研磨，硅片定位边或定位槽。（3）切片。对200mm 及以上硅片而言，一般使用内圆切割机；对300mm 硅片来讲都使用线锯。（4）磨片和倒角。切片完成后，传统上要进行双面的机械磨片以去除切片时留下的损伤，达到硅片两面高度的平行及平坦。硅片边缘抛光修整，又叫倒角，可使硅片边缘获得平滑的半径周线。（5）刻蚀。在刻蚀工艺中，通常要腐蚀掉硅片表面约20微米的硅以保证所有的损伤都被去掉。（6）抛光。也叫化学机械平坦化（CMP ），它的目标是高平整度的光滑表面。抛光分为单面抛光和双面抛光。（7）清洗。半导体硅片必须被清洗使得在发给芯片制造厂之前达到超净的洁净状态。（8）硅片评估。（9）包装。 3．硅锭直径从20世纪50年代初期的不到25mm 增加到现在的300mm 甚至更大，其原因是什么？（6分）（1）更大直径硅片有更大的表面积做芯片，能够减少硅片的浪费。（2）每个硅片上有更多的芯片，每块芯片的加工和处理时间减少，导致设备生产效率变高。（3）在硅片边缘的芯片减少了，转化为更高的生产成品率。（4）在同一工艺过程中有更多芯片，所以在一块芯片一块芯片的处理过程中，设备的重复利用率提高了。氧化 4.立式炉出现的主要原因，其主要控制系统分为哪五个部分？（6分） (1) 立式炉更易于自动化、可改善操作者的安全以及减少颗粒污染。与卧式炉相比可更好地控制温度和均匀性。 (2) 工艺腔，硅片传输系统，气体分配系统，尾气系统，温控系统。 5.试写出光刻工艺的基本步骤。（6分）（1）气相成底膜；（2）旋转涂胶；（3）软烘；（4）对准和曝光；（ 5）曝光后烘焙(PEB)；（6）显影；（7）坚膜烘焙；（8）显影检查。 4．已知曝光的波长为365nm ，光学系统的数值孔径NA 为0.60，则该光学系统的焦深DOF 为多少？（6分） 5．简述扩散工艺的概念。（6分）扩散是物质的一个基本属性，描述了一种物质在另一种物质中运动的情况。扩散的发生需要两个必要的条件：（1）一种材料的浓度必须高于另一种材料的浓度；（2）系统内必须有足够的能量使高浓度的材料进入或通过另一种材料。气相扩散：空气清新剂喷雾罐液相扩散：一滴墨水滴入一杯清水固相扩散：晶圆暴露接触一定浓度的杂质原子（半导体掺杂工艺的一种） 6．名词解释：离子注入。（6分）离子注入是一种向硅衬底中引入可控制数量的杂质，以改变其电学性能的方法。它是一个物理过程，即不发生化学反应。离子注入在现代硅片制造过程中有广泛应用，其中最主要的用途是掺杂半导体材料。四、综合题：（30分=15分*2，20题）2题/章 1．对下图所示的工艺进行描述，并写出工艺的主要步骤。（15分）描述：图示工艺：选择性氧化的浅槽隔离（STI ）技术。（用于亚0.25微米工艺） STI 技术中的主要绝缘材料是淀积氧化物。选择性氧化利用掩膜来完成，通常是氮化硅，只要氮化硅膜足够厚，覆盖了氮化硅的硅表面就不会氧化。掩膜经过淀积、图形化、刻蚀后形成槽。在掩膜图形曝露的区域，热氧化150~200埃厚的氧化物后，才能进行沟槽填充。这种热生长的氧化物使硅表面钝化，并且可以使浅槽填充的淀积氧化物和硅相互隔离，它还能作为有效的阻挡层，避免器件中的侧墙漏电流产生。步骤：1氮化硅淀积 2氮化硅掩蔽与刻蚀 3侧墙氧化与沟槽填充 4氧化硅的平坦化(CMP) 5氮化硅去除。浅槽隔离(STI)的剖面 2．识别下图所示工艺，写出每个步骤名称并进行描述，对其特有现象进行描述。（15分）答：一）此为选择性氧化的局部氧化LOCOS （0.25微米以上的工艺）二）步骤名称及描述： 1 氮化硅淀积。 2 氮化硅掩蔽与刻蚀 3 硅的局部氧化 LOCOS 场氧化层的剖面 4 氮化硅去除用淀积氮化物膜作为氧化阻挡层，因为淀积在硅上的氮化物不能被氧化，所以刻蚀后的区域可用来选择性氧化生长。热氧化后，氮化物和任何掩膜下的氧化物都将被除去，露出赤裸的硅表面，为形成器件作准备。三）特有现象描述：当氧扩散穿越已生长的氧化物时，它是在各个方向上扩散的（各向同性）。一些氧原子纵向扩散进入硅，另一些氧原子横向扩散。这意味着在氮化物掩膜下有着轻微的侧面氧化生长。由于氧化层比消耗的硅更厚，所以在氮化物掩膜下的氧化生长将抬高氮化物的边缘，我们称为“鸟嘴效应” 金属化 3．按照下图，解释化学机械平坦化工艺。（15分） CMP 是一种表面全局平坦化的技术，它通过硅片和一个抛光头之间的相对运动来平坦化硅片表面，在硅片和抛光头之间有磨料，并同时施加压力。CMP 设备——抛光机光刻 4．识别下图所示工艺，写出每个步骤名称并进行描述。（15分）答：1 气相成底膜：清洗、脱水，脱水烘焙后立即用HMDS 进行成膜处理，起到粘附促进剂的作用。 2 采用旋转涂胶的方法涂上液相光刻胶材料。 3 软烘：其目的是除去光刻胶中的溶剂。 4 对准和曝光：掩模板与涂了胶的硅片上的正确位置对准。然后将掩模板和硅片曝光。 5 曝光后烘焙：深紫外（DUV ）光刻胶在100-110℃的热板上进行曝光后烘焙。 6 显影：是在硅片表面光刻胶中产生图形的关键步骤。 7 坚模烘焙：要求会发掉存留的光刻胶溶剂，提高光刻胶对硅片表面的粘附性。 8 显影后检查：目的是找出光刻胶有质量问题的硅片，描述光刻胶工艺性能以满足规范要求。刻蚀 5．等离子体干法刻蚀系统的主要部件有哪性？试举出三种主要类型，并对圆筒式等离子体刻蚀机作出介绍。（15分）答：一个等离子体干法刻蚀系统的基本部件包括：（1）发生刻蚀反应的反应腔；（2）产生等离子体的射频电源；（3）气体流量控制系统；（4）去除刻蚀生成物和气体的真空系统。圆桶式反应器是圆柱形的，在0.1~1托压力下具有几乎完全相同的化学各向同性刻蚀。硅片垂直、小间距地装在一个石英舟上。射频功率加在圆柱两边的电极上。通常有一个打孔的金属圆柱形刻蚀隧道，它把等离子体限制在刻蚀隧道和腔壁之间的外部区域。硅片与电场平行放置使物理刻蚀最小。等离子体中的刻蚀基扩散到刻蚀隧道内，而等离子体中的带能离子和电子没有进入这一区域。这种刻蚀是具有各向同性和高选择比的纯化学过程。因为在硅片表面没有物理的轰击，因而它具有最小的等离子体诱导损伤。圆桶式等离子体反应器主要用于硅片表面的去胶。氧是去胶的主要刻蚀机。离子注入 6．对下图中的设备进行介绍，并对其所属的工艺进行描述。（15分）离子注入工艺在离子注入机内进行，它是半导体工艺中最复杂的设备之一。离子注入机包含离子源部分，它能从原材料中产生带正电荷的杂质离子。离子被吸出，然后用质量分析仪将它们分开以形成需要掺杂离子的束流。束流中的离子数量与希望引入硅片的杂质浓度有关。离子束在电场中加速，获得很高的速度（107cm/s 数量级），使离子有足够的动能注入到硅片的晶格结构中。束流扫描整个硅片，使硅片表面均匀掺杂。注入之后的退火过程将激活晶格结构中的杂质离子。所有注入工艺都是在高真空下进行的。离子注入设备包含以下5 个部分：（1）离子源；（2）引出电极（吸极）和离子分析器；（3）加速管；（4）扫描系统；（5）工艺室离子注入是一种向硅衬底中引入可控制数量的杂质，以改变其电学性能的方法。它是一个物理过程，即不发生化学反应。离子注入在现代硅片制造过程中有广泛应用，其中最主要的用途是掺杂半导体材料。每一次掺杂对杂质的浓度和深度都有特定的要求。离子注入能够重复控制杂质的浓度和深度，因而在几乎所有应用中都优于扩散。它已经成为满足亚0.25μm 特征尺寸和大直径硅片制作要求的标准工艺。热扩散的5个问题对先进的电路生成的限制：（1）横向扩散（2）超浅结（3）粗劣的掺杂控制（4）表面污染的阻碍（5）错位的产生。亚0.25μm 工艺的注入过程有两个主要目标：（1）向硅片中引入均匀、可控制数量的特定杂质。（2）把杂质放置在希望的深度。 7.离子注入工艺的主要优缺点。（15分）答：优点：（1）精确控制杂质含量。（2）很好的杂质均匀性。（扫描方法）（3）对杂质穿透深度有很好的控制。（控制能量）（4）产生单一离子束。（质量分离技术）（5）低温工艺。（中等温度小于125℃，允许使用不同的光刻掩膜，包括光刻胶）（6）注入的离子能穿过薄膜。（7）无固溶度极限。缺点：（1）高能杂质离子轰击硅原子将对晶体结构产生损伤。当高能离子进入晶体并与衬底原子碰撞时，能量发生转移，一些晶格上的硅原子被取代，这个反应被称为辐射损伤。大多数甚至所有的的晶体损伤都能用高温退火进行修复。（2）注入设备的复杂性。然而这一缺点被离子注入机对剂量和深度的控制能力及整体工艺的灵活性弥补 7．依照下图，对硅片制造厂的六个分区分别做一个简短的描述，要求写出分区的主要功能、主要设备以及显著特点。（15分）（1） (1)扩散区。扩散区一般认为是进行高温工艺及薄膜淀积的区域。主要设备：高温扩散炉：1200℃，能完成氧化、扩散、淀积、退火以及合金等多种工艺流程。湿法清洗设备。（2） (2)光刻。把临时电路结构复制到以后要进行刻蚀和离子注入的硅片上。主要设备：涂胶/显影设备，步进光刻机。（3） (3)刻蚀。用化学或物理方法有选择地从硅片表面去除不需要材料，在硅片上没有光刻胶保护的地方留下永久的图形。主要设备：等离子体刻蚀机，等离子去胶机，湿法清洗设备。 (4)离子注入。主要功能是掺杂。主要设备：离子注入机、等离子去胶机、湿法清洗设备。

温湿度文献综述

学校代码：学号： HENAN INSTITUTE OF ENGINEERING 文献综述题目仓储温湿度报警系统的设计学生姓名专业班级电气工程及其自动化二班学号系（部）电气信息工程系指导教师(职称)蒋威（讲师）完成时间 2011年 3 月 1日

仓储温湿度报警系统的设计综述摘要：为保证日常工作的顺利进行，首要问题是加强仓库内温度与湿度的监测工作，并及时报警提示。本文根据粮仓环境测试的特点，应用现代检测理论，对温室的温度、湿度等环境因子进行自动检测，并实现报警功能，首先介绍了粮仓自动监测系统的发展背景及现状，指出在控制监测方面存在的问题和需要进一步深入探讨、研究的各个方面。关键词：粮仓、单片机、监测、传感器目前，关于这类监测系统的研究，国内外公开发表的文献不多，下面是关于单片机自动监测的一些主要文献：文献[1] 这本书从应用角度出发，精选了国内外最新流行的智能仪器与数据采集系统中的一些有特色、功能很强的新型集成电路20多类100余种。内容涉及仪用放大器，运算放大器，隔离放大器，变送器，A／D、 D／A变换器， LED、LCD驱动器，看门狗定时器，UP电源监控器，数字电位器，闪烁存储器，实时时钟等器件。所优选的每一种器件除阐述其基本功能、电路特点、性能参数和管脚说明之外，更突出器件的使用方法和应用电路。对智能仪器设计、数据采集、自动控制、数字通信和计算机接口这部分设计具有很高的使用和参考价值。文献[2] 这本书是"单片机应用技术丛书"中专门介绍单片机应用系统软件设计的一本著作。书中总结了作者多年来在80C51系列单片机应用系统软件设计中的实践经验，归纳出一整套应用程序设计的方法和技巧。在内容安排上，不仅有实现功能要求的应用程序设计步骤、子程序、监控程序及常用功能模块设计方法，还以较大篇幅介绍了提高系统可靠性的抗干扰设计和容错设计技术以及程序测试的正确思想方法。附录中向读者提供了完整的系统程序设计样本和经过多年使用考验的定点运算子程序库与浮点运算子程序库的程序文本、注释及使用方法。对于本次设计主要参考的是应用程序设计步骤、子程序、监控程序及常用功能模块设计方法这一部分的内容。文献[3] 提出MCS-51系列单片机应用系统的构成和设计方法。详细地阐述了应用系统的前向通道（传感器通道接口）、后向通道（伺服驱动、控制通道接口）、人机对话通道和相互通道（单片机应用系统之间的通信接口）的结构设计、

半导体物理学试题及答案

半导体物理学试题及答案半导体物理学试题及答案(一) 一、选择题 1、如果半导体中电子浓度等于空穴浓度，则该半导体以( A )导电为主;如果半导体中电子浓度大于空穴浓度，则该半导体以( E )导电为主;如果半导体中电子浓度小于空穴浓度，则该半导体以( C )导电为主。 A、本征 B、受主 C、空穴 D、施主 E、电子 2、受主杂质电离后向半导体提供( B )，施主杂质电离后向半导体提供( C )，本征激发向半导体提供( A )。 A、电子和空穴 B、空穴 C、电子 3、电子是带( B )电的( E );空穴是带( A )电的( D )粒子。 A、正 B、负 C、零 D、准粒子 E、粒子 4、当Au掺入Si中时，它是( B )能级，在半导体中起的是( D )的作用;当B掺入Si中时，它是( C )能级，在半导体中起的是( A )的作用。 A、受主 B、深 C、浅 D、复合中心 E、陷阱 5、 MIS结构发生多子积累时，表面的导电类型与体材料的类型( A )。 A、相同 B、不同 C、无关

6、杂质半导体中的载流子输运过程的散射机构中，当温度升高时，电离杂质散射的概率和晶格振动声子的散射概率的变化分别是( B )。 A、变大，变小 ; B、变小，变大; C、变小，变小; D、变大，变大。 7、砷有效的陷阱中心位置(B ) A、靠近禁带中央 B、靠近费米能级 8、在热力学温度零度时，能量比EF小的量子态被电子占据的概率为( D )，当温度大于热力学温度零度时，能量比EF小的量子态被电子占据的概率为( A )。 A、大于1/2 B、小于1/2 C、等于1/2 D、等于1 E、等于0 9、如图所示的P型半导体MIS结构的C-V特性图中，AB段代表( A)，CD段代表( B )。 A、多子积累 B、多子耗尽 C、少子反型 D、平带状态 10、金属和半导体接触分为：( B )。 A、整流的肖特基接触和整流的欧姆接触 B、整流的肖特基接触和非整流的欧姆接触 C、非整流的肖特基接触和整流的欧姆接触 D、非整流的肖特基接触和非整流的欧姆接触 11、一块半导体材料，光照在材料中会产生非平衡载
