第五章高聚物的高弹性和粘弹性
聚合物的高弹性和粘弹性
10级高分子物理多媒体课件
The naming of Rubber 橡胶的得名
Joseph Priestley (1733～1804)
橡胶能擦去铅笔 留在纸上的痕迹
Verb动词
Noun名词
1791年英国的制造商Sanue Pea用松节油为溶剂的方法，取得了做 防水衣服的专利，这是橡胶最早用于的工业生产。 1823年他在格兰斯哥（英）建立了第一个制造雨衣的工厂。用这种 二层布做成的防水衣服，不久便称为雨衣。
高弹性特点
高分子材料 力学性能的
最大特点
高弹性 粘弹性
弹性形变量大且是可逆的 弹性模量小且随温度升高而增大 形变有热效应
10级高分子物理多媒体课件
Solid
Liquid
Gas
一定外观形状，尺 橡胶的膨胀系数比一般固体大一
寸稳定，小形变时 个量级，等温压缩系数与液体类
符合虎克定律
似，Possion Ratio近似等于0.5
10级高分子物理多媒体课件
Charles Goodyear 的各种产品
他用橡胶制作扣子，钞票，乐器，珠宝，甚至船等，还把他的肖像画在橡胶上。。。唯独 漏掉了一样----轮胎。爱德华.米奇林1891年帮助一个自行车赛车手换轮胎时发明了米奇林 轮胎，可以快速替换。 Thomas Hancock在1842年做出来了vulcanized rubber 硫化橡 胶，比Goodyears晚了4年，当 Goodyear想到英国申请专利时，他发现 Hancock早了几 个星期已经申请了。
塑料的典型数值
10级高分子物理多媒体课件
橡胶的特殊之处在于它三者兼顾
究其原因正是高聚物特有的分子链柔性造 成了橡胶固、液、气三者兼顾的特性
5高聚物的高弹性和粘弹性
第五章 高聚物的高弹性和粘弹性 第一部分 主要内容§5 高弹态和粘弹性§5.1 高弹性的特点及热力学分析一、高弹性的特点(1 )E 小，ε大且可迅速恢复(2)E 随T 增大而增大3、拉伸或压缩过程：放热二、理想高弹性的热力学分析——理想高弹性是熵弹性1）橡胶拉伸过程热力学分析 dU=-dW+dQdW=-fdl+PdU=-fdl dQ=TdSdU=TdS+f fdl 等温，等容过程 V T l U .)(∂∂=T(V T lS.)(∂∂+ff=-T V T l S .)(∂∂+V T lU.)(∂∂ 熵 内能所以，高弹性是一个熵变得过程2）理想高弹性是熵弹性 f=-T V T l S .)(∂∂+V T lU .)(∂∂=f s +f ua f ≈-T V T lS.)(∂∂ 弹性力是由熵变引起的 熵弹性 b f ∝T T ↑,f ↑,E=εσ↑c 热弹较变现象ε〈10%时， f 对T 作图为负值§5.2 橡胶弹性的统计理论一、理想弹性中的熵变1）孤立链的S在(x,y,z)位置的几率 W(x,y,z)=)(32222)(z y x e ++-βπββ2=223zb S=klnn=c-k β2(x 2+y 2+z 2)2)理想交联网的 假设(1) 两交链点间的链符合高斯链的特征 (2)仿射变形(3) (4)Si= c-k β2(x 2i +y 2i +z 2i )Si’=c -k β2(λ12x 2i +λ22y 2i +λ32z 2i )ΔS i= Si’- Si=-k β2((λ12-1)x 2i +(λ22-1)y 2i +(λ32-1)z 2i )如果试样的网链总数为NΔS=-KN/2(λ12+λ22+λ32)=-1/2KN(λ2+λ-2-3) σ=-V T lS.)(∂∆∂=NKT(λ-λ-2) 二、真实（橡胶）弹性网与理论值比较及修正（1）比较a ：λ很小， σ理=σ真b ：λ较小， σ理〉σ真 因自由端基或网络缺陷c ：λ较大，σ理〈σ真因局部伸展或拉伸结晶引起 （2）修正σ= NKT(λ-λ-2)=McRTρ (λ-λ-2)当分子量为时 σ=Mc RT ρ（1-)2MnMc(λ-λ-2)其中NMcN 1=ρ§5.3 粘弹性的三种表现ε.E （结构.T.t ）弹性——材料恢复形变的能力，与时间无关。

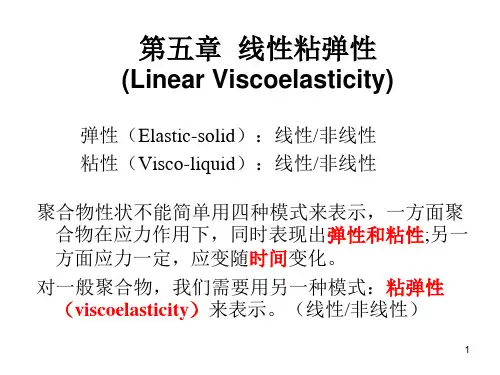

第5章 聚合物的线性粘弹性
J 0 为瞬时剪切柔量或玻璃
态剪切柔量
lim J (t ) J e
t
Je
为平衡柔量
J (t ) J 0 (t )
(t )
为推迟剪切柔量
J () J e J 0 ()
17
Ø 粘弹性液体
18
J (t ) a bt
b
dJ (t ) / dt
d (t ) / dt
G (T )dT
0
37
5.3 动态粘弹性
研究材料在循环(交变)应力作用下, 考察应力与应变的关系。
38
Ø 高聚物作为结构材料，在实际应用时，往往受到 交变力的作用。例如轮胎，传动皮带，齿轮，消 振器等，它们都是在交变力作用的场合使用的。
Ø 以轮胎为例，车在行进中，它上面某一部分一会 儿着地，一会离地，受到的是一定频率的外力， 它的形变也是一会大，一会小，交替地变化。把 轮胎的应力和形变随时间的变化记录下来，可以 得到下面两条波形曲线：
12
一. 蠕变(Creep experiment)
(t ) J 0
(t ) 0t /
13
固定应力
线性弹性体
(t ) 0
(t ) J 0
(t ) 0t /
t0 t0 t0
线性弹性体的应变不随 时间而变. 线性粘性流体的应变是 随时间以恒定的应变速 度发展的.
d ( ) (t ) G(t ) d d
t
(t ) K G(T )dT
d (t ) KG (t ) 0 dt
35
t
0
• t=0时，斜率为KG0； • t>>0时，粘弹性固体斜率KGe；粘弹性液体斜 率为0。
聚合物的高弹性和粘弹性
恒温过程中，外力对体系作的功等于体系 自由能的增加。
拉伸应力
/N0单位体积的网链数
交联橡胶的状态方程
状态方程可作以下变化
设网链的分子量为 Mc 试样密度为
% ρN 单位体积的网链数： N 0 = Mc
R
% N
K
气体常数 阿佛加德罗常数 波尔兹曼常数
% R = NK
σ = N 0 KT (λ
dU = TdS PdV + fdl
dF = TdS PdV + fdl + PdV +VdP TdS SdT
= fdl + VdP SdT
dF = fdl + VdP SdT
恒温恒压下：
F 当dT=0 dP=0时， ( )T .P = f l
恒形变恒压下:
当dL=0
dP=0时， (
F ) L. P = S T
网络分子链的末端矢量h的分布：无扰链
分子链的弹性自由能
网络形变引起的总弹性自由能变化/N个链 求和
变形的宏观状态可假设是可逆的，定义拉 伸比：
不受力时网络是各向同性的
网链的矢量的分量是随试样的宏观形变而 成比例变化
弹性自由能
单轴拉伸
恒温过程，体系的自由能的减少，等于对 外所做的功，故称自由能为功函
橡胶在等温（dT=0）下拉伸
f L0 dL f
外力对试样作的功：fdL 拉伸过程中dV≈0，由热力学第一定律， 拉伸过程中
du = TdS + fdL
u S f = ( )T .V T ( )T .V l l
热力学方程之一
物理意义:外力作用在橡胶上
使橡胶的内能随伸长变化 使橡胶的熵变随伸长变化
高分子材料的高弹性和粘弹性
第二节高分子材料得高弹性与粘弹性本章第二、三节介绍高分子材料力学性能、力学性能分强度与形变两大块,强度指材料抵抗破坏得能力,如屈服强度、拉伸或压缩强度、抗冲击强度、弯曲强度等;形变指在平衡外力或外力矩作用下,材料形状或体积发生得变化、对于高分子材料而言,形变可按性质分为弹性形变、粘性形变、粘弹性形变来研究,其中弹性形变中包括普通弹性形变与高弹性形变两部分。
高弹性与粘弹性就是高分子材料最具特色得性质。
迄今为止,所有材料中只有高分子材料具有高弹性。
处于高弹态得橡胶类材料在小外力下就能发生100-１00０％得大变形,而且形变可逆,这种宝贵性质使橡胶材料成为国防与民用工业得重要战略物资。
高弹性源自于柔性大分子链因单键内旋转引起得构象熵得改变,又称熵弹性。
粘弹性就是指高分子材料同时既具有弹性固体特性,又具有粘性流体特性,粘弹性结合产生了许多有趣得力学松弛现象,如应力松弛、蠕变、滞后损耗等行为。
这些现象反映高分子运动得特点,既就是研究材料结构、性能关系得关键问题,又对正确而有效地加工、使用聚合物材料有重要指导意义、一、高弹形变得特点及理论分析（一）高弹形变得一般特点与金属材料、无机非金属材料得形变相比,高分子材料得典型高弹形变有以下几方面特点。
1、小应力作用下弹性形变很大,如拉应力作用下很容易伸长100％~1０00％(对比普通金属弹性体得弹性形变不超过1％);弹性模量低,约10—1～10MＰａ(对比金属弹性模量,约104~１05MPa)、２、升温时,高弹形变得弹性模量与温度成正比,即温度升高,弹性应力也随之升高,而普通弹性体得弹性模量随温度升高而下降。
3、绝热拉伸(快速拉伸)时,材料会放热而使自身温度升高,金属材料则相反。
4、高弹形变有力学松弛现象,而金属弹性体几乎无松弛现象。
高弹形变得这些特点源自于发生高弹性形变得分子机理与普弹形变得分子机理有本质得不同。
(二)平衡态高弹形变得热力学分析取原长为l0得轻度交联橡胶试样,恒温条件下施以定力ｆ,缓慢拉伸至l0+ d l 。
聚合物的高弹性和黏弹性
它与一般材料的普弹性的差别就是因为构象的改变：
形变时形变中许不多起主不要同作的用构象
（内能却是普弹形变的主要起因）。
极大的分子量
（2）高聚物的粘弹性——
弹性材料 粘性流体
描述粘弹性高聚物材料的力学行为必须同时考虑 应力 四个参数。 应变 时间 温度
第二节 高弹性
平衡态形变（可逆）
高弹形变
•
假设橡胶被拉伸时发生高弹形变，除去外力后可完全回复原状，即变形是可逆的，
非平衡态形变（不可逆） 所以可用热力学第一定律和第二定律来进行分析。
u
S
f ( l )T ,V T ( l )T ,V
• 物理意义：外力作用在橡胶上，一方 面使橡胶的内能随伸长而变化，一方 面使橡胶的熵随伸长而变化。
• “形变与时间有关”的原因：
•
橡胶是长链分子，整个分子的运动都要克服分子间的作用力和内摩擦力。
•
高弹形变就是靠分子链段运动来实现的。
整个分子链从一种平衡状态过度到与外力相适应的平衡状态，可能需要几分钟，几小时 甚至几年。
也就是说在一般情况下形变总是落后于外力，所以橡胶形变需要时间。
2-2 平衡态高弹形变的热力学分析
• 或者说：橡胶的张力是由于变形时内 能发生变化和熵发生变化引起的。
(S ) [ (G) ] [ (G) ] ( f )
l T ,V
l T l,P T ,V
l T T ,P l,V
T l,V
f (u) T ( f )
l T ,V
T l,V
• 这就是橡胶热力学方程式
f • 实验时用 当纵坐标，T为横坐标，作 图： f ~T
f
77% 33% 11% 4%
固定拉伸时的张力－温度曲线
东华大学《高分子物理》各章选择判断题
第一章高分子链的结构二、 单项选择题： I. 氯乙烯聚合时存在头一尾、头一头或尾一尾键接方式，它们被称为：(a)旋光异构体(b)顺序异构体 (c)几何异构体 (d)无规立构体 2 . 1,4 —丁二烯聚合可以形成顺式和反式两种构型，它们被称为： (a)旋光异构体 (b)几何异构体 (c)间同异构体 (d)无规立构体3. 下列哪些因素会使聚合物的柔性增加： (a)结晶 (b)交联 (c)主链上引入孤立双键(d)形成分子间氢键 4. 下列哪个物理量不能描述聚合物分子链的柔性：(a)极限特征比 (b)均方末端距 (c)链段长度 (d )熔融指数5. 高分子内旋转受阻程度增加，其均方末端距：(a) 增加 (b)减小 (c)不变 (d )不能确定6. 如果不考虑键接顺序，线形聚异戊二烯的异构体数为：(a) 6 (b) 7 (c) 8 (d) 97•比较聚丙烯(PP )、聚乙烯(PE )、聚丙烯腈(PAN )和聚氯乙烯(PVC )柔性的大小，正确的顺序是:(a) PE>PP> PAN > PVC (b) PE>PP>PVC>PAN(c) PP > PE >PVC>PAN (d) PP > PE > PAN > PVC8. 同一种聚合物样品，下列计算值哪个最大：(a)自由结合链的均方末端距 (b)自由旋转链的均方末端距(c)等效自由结合链的均方末端距 (d) 一样大9 •聚合度为1000的PE ，键长为0.154nm ，则其自由结合链的均方末端距为：2 2 2 2 (a) 23.7 nm (b) 47.4nm (c) 71.1 nm (d) 94.8 nm10. PE 的聚合度扩大10倍，则其自由结合链的均方末端距扩大：(a) 10 倍 (b) 20 倍 (c) 50 倍 (d) 100 倍II. PE 自由结合链的根均方末端距扩大10倍，则聚合度需扩大： (a) 10 倍 (b) 100 倍 (c) 50 倍 (d) 20 倍 三、 判断题：1. 聚合物和其它物质一样存在固态、液态和气态。
第五六章 高聚物的高弹性和粘弹性
8.简要回答：
（1）聚丙烯腈只能用溶液纺丝，不能用熔融纺丝，而涤纶树脂可用熔融纺丝。为什么？
（2）聚碳酸酯和聚甲醛的加工中，为了降低熔体的粘度，增加其流动性，分别用提高温度或提高切变速率的办法，问这两种材料分别选择哪种方法更有效，说明原因。
4）粘弹现象有，和，。
5）聚合物材料的蠕变过程的形变包括，和。
6）交变应力作用下，作用频率一定时，在相位角时高分子的复数模量等于它的实数模量，在相位角时，它的复数模量等于它的虚数模量。
7）橡胶产生弹性的原因是拉伸过程中。
a.内能变化b.熵变c.体积变化
3、有切模量为4×105N/m2，泊松比为0.5，密度为1g/cm3，在25℃时用10Kg力拉此试样，发现试样形变很小，问：
5、分别画出线性高聚物和交联高聚物的蠕变曲线，写出其ε－t关系式，用分子运动论的观点进行解释。
第6题
6、已知聚异丁烯的Tg＝197K，25℃下测量时间为1h，其应力松弛模量为3×105N/m2，试计算：
（1）测量时间为1h，－70℃时的应力松弛模量；
（2）测量时间为106h，在多高的测量温度下测得的模量与（1）中的模量相同？
高聚物的高弹性和粘弹性
1、名词解释
普弹性
高弹性
粘弹性
应力
应力松弛
蠕变
内耗
损耗因子
Bolzmann叠加原理
时温等效原理
2、填空题
1）对于各向同性材料，其杨氏模量、剪切模量及体积模量之间的关系为
2）高弹性的主要特点是，，和。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章高聚物的高弹性和粘弹性66§5.1 高弹性的特点及热力学分析66§5.2 橡胶弹性的统计理论67§5.3 粘弹性的三种表现69§5.4 线性粘弹性理论基础72§5.5 粘弹性两个基本原理74第五章高聚物的高弹性和粘弹性第一部分主要内容§5 高弹态和粘弹性§5.1 高弹性的特点及热力学分析一、高弹性的特点(1 >E小，ε大且可迅速恢复(2>E随T增大而增大3、拉伸或压缩过程：放热二、理想高弹性的热力学分析——理想高弹性是熵弹性1）橡胶拉伸过程热力学分析dU=-dW+dQdW=-fdl+PdU=-fdldQ=TdSdU=TdS+f fdl等温，等容过程=T(+ff=-T+熵内能所以，高弹性是一个熵变得过程2）理想高弹性是熵弹性f=-T+=fs+fua f≈-T弹性力是由熵变引起的熵弹性bf∝T T↑,f↑,E=↑c 热弹较变现象ε〈10%时，发f对T作图为负值§5.2 橡胶弹性的统计理论一、理想弹性中的熵变1）孤立链的S在(x,y,z>位置的几率W(x,y,z>=β2=S=klnn=c-kβ2(x2+y2+z2>2>理想交联网的假设(1> 两交链点间的链符合高斯链的特征(2>放射变形(3>(4>Si= c-kβ2(x2i+y2i+z2i>Si’=c-kβ2(λ12x2i+λ22y2i+λ32z2i>ΔSi= Si’- Si=-kβ2((λ12-1>x2i+(λ22-1>y2i+(λ32-1>z2i>b5E2RGbCAP如果试样的网链总数为NΔS=-KN/2(λ12+λ22+λ32>=-1/2KN(λ2+λ-2-3>σ=-=NKT(λ-λ-2>二、真实<橡胶）弹性网与理论值比较及修正<1）比较a：λ很小，σ理=σ真b：λ较小，σ理〉σ真因自由端基或网络缺陷c：λ较大，σ理〈σ真因局部伸展或拉伸结晶引起<2）修正σ= NKT(λ-λ-2>=(λ-λ-2>当分子量为时σ=<1-(λ-λ-2>其中=ρ§5.3 粘弹性的三种表现ε.E<结构.T.t）弹性——材料恢复形变的能力，与时间无关。
粘性——阻碍材料产生形变的特性与时间相关。
粘弹性——材料既有弹性，又有粘性。
一、蠕变当 T一定，σ一定，观察试样的形变随时间延长而增大的现象。
二、应力松弛T.ε不变，观察关系σ(t>-tσ关系σ(t>= σ0τ松弛时间例：27℃ 是拉伸某硫化天然胶，拉长一倍是，拉应力7.25ⅹ105N/m2γ=0.5 k=1.38ⅹ10-23J/k Mn=106g/mol ρ=0.925g/cm3p1EanqF DPw（1） 1 cm3中的网链数及Mc（2）初始杨氏模量及校正后的E（3）拉伸时1cm3中放热解：<1）σ=N1KT(λ-λ-2> →N=Mc==(2>E==σσ=(1-(λ-λ-2>(3) dU=-dW+dQdQ=TdsQ= TΔs=TNK(λ2+-3>三、动态力学性质1.滞后现象σ(t>=σ0eiwtε(t>=ε0ei(wt-δ>E*=σ(t>/ε(t>=eiδ=(cosδ+isinδ> E’=cosδ实部模量,储能(弹性>E’’=sinδ 虚部模量,损耗(粘性>E*= E’+i E’’2.力学损耗曲线1:拉伸2:回缩3:平衡曲线拉伸时:外力做功 W1=储能功W+损耗功ΔW1回缩时: 储能功 W=对外做功W2+损耗功ΔW2ΔW===πσ0ε0sinδ=πE’’ε02极大储能功 W=σ0ε0cosδ=E’ε02在拉伸压缩过程中= ==σπE”/E’=2πtgδtgδ=E”/E’=3.E’,E”,tgδ的影响因素a. 与W的关系W很小,E’小,E”小,tgδ小W中:E’ 小,E”大,tgδ大W很大E’ 大,E”小,tgδ趋近于0b . 与聚合物结构的关系如:柔顺性好,W一定时, E’ 小,E” 小,tgδ小刚性大, W一定时,E’ 大,E” 小,tgδ小§5.4 线性粘弹性理论基础线性粘弹性:粘性和弹性线性组合叫线性粘弹性理想弹性E=σ/ε纯粘性η=σ/γ=σ/(dε/dt>一、Maxwell 模型σ1=Eε1σ2=η(dε2/dt>σ1=σ2=σε=ε1+ε2dε/dt= (dε1/dt>+ (dε2/dt>=即dε/dt= M运动方程dε/dt=0则=σ(t>=σ0e-t/ττ=η/E二、Kelvin 模型σ1=Eε1σ2=η(dε2/dt>σ=σ1+σ2ε=ε1=ε2σ=E1ε+η(dε/dt> Kelvin模型运动方程dε/dt+(E/η>ε-σ0/η=0ε(t>=τ’=η/E 推迟时间u(t>= 蠕变函数三、四元件模型ε(t>= ε1+ ε2 +ε3=+=1-e-t/τ四、广义模型 :松弛时间谱§6.5 粘弹性两个基本原理一、时—温等效原理log aτ=log(τ/τs>=-c1(T-Ts>/[c2+(T-Ts>] (T<Tg+100℃>DXDiTa9E3d当Ts=Tg c1 =17.44 c2 =51.6Ts=Tg+50℃ c1 =51.6 c2 =17.44aτ=τ/τs移动因子(1>T—t之间的转换(E η tg δ>logτ- logτs=-C1(T-Ts>/[C2+(T-Ts>]Ts=T-50℃Log aT= logτ1-logτ2若:T=150℃对应τ=1s求Ts=100℃对应τs=?已知 T1=-50℃ T2=-25℃ T3= 0℃ T4= 25℃T5= 50℃ T6=75℃ T7=100℃ T8=125 ℃求T=25℃主曲线二、Boltzmann 叠加原理附表：普弹性、理想高弹性和粘弹性的比较运动单元条件特征(模量、形变、描述公式>普弹性理想高弹性粘弹性三种描述线性高聚物粘弹性方法的比较运动单元条件曲线第二部分教案要求本章的内容包括：（１）高弹性的特点及橡胶状态方程的建立、应用（２）粘弹性的概念、特征、现象（３）线性粘弹性模型（４）玻尔兹曼迭加原理、时－温等效原理及应用难点：<１）动态粘弹性的理解<２）时－温等效原理的理解<３）松弛谱的概念掌握内容：<１）高弹性的特征和本质，橡胶的热力学和交联橡胶状态的物理意义；<２）蠕变、应力松弛及动态力学性质的特征、分子运动机理及影响因素；<３）线性粘弹性的Maxwell模型、Keliv模型、三元件模型及四元件模型。
理解内容<１）高弹形变的热力学分析和统计理论<２）线性粘弹性模型的推导<３）叠加原理及实践意义了解内容：松弛谱的概念第三部分习题1．名词解释普弹性高弹性粘弹性应力拉伸应变剪切应变应力松弛蠕变内耗损耗因子动态力学性质Maxwell模型 Keliv模型 Boltzmann叠加原理2．填空题<1）对于各向同性材料，其杨氏模量、剪切模量及体积模量之间的关系是___________________________。
RTCrpUDGiT<2）理想高弹性的主要特点是________________，_____________________，____________________和____________________。
5PCzVD7HxA理想的交联橡胶的状态方程为_______________________；当考虑大分子末端无贡献得到的修正方程为______________________________；各参数的物理意义分别是：_____为___________________，_____为_______________，ρ为高聚物密度，_____为______________，Mn为橡胶硫化前的数均分子jLBHrnAILg（4）粘弹性现象有_________、___________和_____________。
聚合物材料的蠕变过程的形变包括__________、_________和＿＿＿＿___________。
xHAQX74J0X交变外力作用下，作用频率一定时，在______________时高分子的复数模量等于它的实部模量，在_______________时它的复数模量等于它的虚部模量。
LDAYtRyKfE（7）橡胶产生弹性的原因是拉伸过程中_______。
a.内能的变化；b.熵变；c.体积变化。
（8）可以用时温等效原理研究聚合物的粘弹性，是因为______。
a.高聚物的分子运动是一个与温度、时间有关的松弛过程；b.高聚物的分子处于不同的状态；c.高聚物是由具有一定分布的不同分子量的分子组成的。
（9）高分子材料的应力松弛程度与______有关。
a.外力大小；b.外力频率；c.形变量。
3．判断题<1）高弹性是指材料能够产生大形变的能力。
<2）只要链段运动就能产生高弹形变。
<3）理想高弹性服从虎克弹性定律。
<4）复数模量中实部描述了粘弹性中的理想性，而虚部描述的是理想粘性。
<5）Boltzmann原理说明最终形变是各阶段负荷所产生形变的简单加和。
4．高弹性的特点是什么？高弹性的本质是什么？如何通过热力学分析和高弹性的统计理论来说明这些特点？5.运用热力学第一、第二定律推导说明其物理意义，并以此解释为什么能产生很大的形变、形变可逆及拉伸时放热。
6.理想橡胶和实际橡胶的弹性有什么差别？实际橡胶在什么形变的条件下出现近似理想橡胶的弹性行为，为什么？7.根据橡胶的热力学方程式设计一种实验来说明理想橡胶的弹性是熵的贡献。
8.交联橡胶弹性统计理论的假设有哪些？它得出了交联橡胶状态方程说明什么问题？这个理论存在哪些缺陷？9.高弹切变模量为105N/m2的理想橡胶在拉伸比为2时，单位体积内储存的能量是多少？在25℃下，用500g的负荷将长2.8cm宽1cm厚0.2cm 的橡胶条拉伸为原长的3倍，设橡胶的密度为0.964g/cm3，试计算橡胶胶条网链的平均分子量Mc。
Zzz6ZB2Ltk有一根长为长４cm，截面积为0.05 cm2的交联橡胶。
25℃时被拉伸到8cm，已知其密度为１g/cm２，未交联橡胶的平均分子量为５×10５，交联后网链的平均分子量为1×104，试用橡胶弹性理论<经过自由末端校正）计算其杨氏模量。
