广州大学2007年化工原理试题
化工原理试卷(整理版).doc
化工原理试卷1一、填空题（24分）：1、（3分）理想流体与实际流体的区别是。
2、（3分）减少流体在管路中流动阻力Σh f的措施有：__________________________________________，__________________________ ，____________ ___。
3、（3分）当不可压缩流体在水平放置的变径管路中作稳态的连续流动时，在管子直径缩小的地方，其静压强。
（增大、不变、减小）4、（3分）一旋风分离器所分离颗粒最小临界直径为50μm，用其来分离粒度范围在20μm—50μm的粉尘，理论上其分离效率应该是。
5、（4分）在离心泵正常工作范围内，若将泵出口调节阀关小，则离心泵的轴功率，压头将，出口管路上的压力表读数将，入口管路上的真空表读数将。
（增大、不变、减小）6、（4分）一包有石棉泥保温层的蒸汽管道，当石棉受潮后其保温效果将，主要原因是7、（4分）蒸发强度是指。
二、选择题（15分，每题3分）：1、对同一种流体来说，如果流体流速发生变化导致层流底层变薄，则（）A、近壁面流体速度梯度变小B、流动阻力变小C、流动阻力变大D、流体湍动程度变小2、离心泵将液体从低处送到某一高度的垂直距离称之为（）A、扬程B、升扬高度C、吸液高度D、泵进出口高度3、恒压过滤时，如介质阻力不计，过滤时间减半，其它条件均不改变，则所获得的滤液量（）/1倍 D、为原来的1/2倍A、为原来的1/3倍B、为原来的2倍C、为原来的24、流体与固体壁面间的对流传热，当热量通过滞流内层时，主要是以（）方式进行的。
A、热传导B、热对流C、热辐射D、以上都是5、蒸发操作的经济性取决于（）A、生产能力B、加热蒸汽的利用率C、加热蒸汽的温度D、蒸发强度三、简答题（10分）：1. 要提高传热系数K，为什么要着重提高给热系数小的一侧？请进行简要分析。
四、计算题（51分，每题17分）：1、有一输水系统如图所示，输水管直径为Φ45×2.5mm，己知管路摩擦损失Σh f为3.2u2/2，u为管路内水的流速，求水的流量。
2007化工原理考试B卷答案
东南大学考试卷（ B 卷）Array课程名称化工原理考试学期06-07-2 得分适用专业化工工艺考试形式开卷考试时间长度120分钟一、选择题（每题1分，共20分）1．某双组分混合物，其中A为易挥发组分，液相组成x A=0.6，相应的泡点为t1，气相组成y A=0.6，相应的露点为t2，则( )。
CA．t1＝t2；B．；t1＞t2；C．t1＜t2；D．不能判断。
2．当回流从全回流逐渐减小时，精馏段操作线向平衡线靠近。
为达到给定的分离要求，所需的理论板数( )。
BA．逐渐减少；B．逐渐增多；C．不变；D．无法判断。
3．某精馏塔的理论板数为15块(包括塔釜)，全塔效率为0.5，则实际塔板数为( )块。
A A．28；B．29；C．30；D．31。
4．操作中的精馏塔，若保持F﹑x F﹑q和提馏段气相流量V´不变，减少塔项产品量D，则变化结果有( )。
AA．x D增加，x W增加；B．x D减小，x W减小；C．x D增加，x W减小；D．x D减小，x W增加；5．某双组分混合物，在精馏塔进行分离，进料量为100 kmol·hr-1，x F = 0.6，要求x D不小于0.9，则塔顶最大产量为( )。
BA．60 kmol·hr-1；B．66.7 kmol·hr-1；C．90 kmol·hr-1；D．不能确定。
6．精馏操作时，若其他操作条件均不变，只将塔顶的过冷液体回流改为泡点回流，则塔顶产品组成x D变化为( )。
AA．变小；B．变大C．不变；D．不确切；7．逆流操作的吸收塔，若脱吸因数mV/L增加而汽液进口组成不变，则溶质回收率将( )。
BA．增加；B．减小；C．不变；D．不一定。
8．操作中的吸收塔，当其他操作条件不变，仅降低吸收剂入塔浓度，则吸收率将( )。
A A．增大；B．降低；C．不变；D．不确定。
9．低浓度逆流吸收操作中，若其它入塔条件不变，仅增加入塔气体浓度Y1，则：出塔液体浓度X1( )。
2007年下学期化工原理A卷参考答案
《化工原理》期末考试试题A卷参考答案一、选择题（每小题3分，共30分）1、如图所示，倒Ｕ型压差计，指示剂为空气，现将指示剂改为油后（流向不变），则Ｒ__A_。
Ａ.增大；B.变小；C.不变；D.Ｒ不变，但倒Ｕ型差计中左侧液体高于右侧。
2、某孔板流量计用水测得孔流系数C0=0.64，现用于测ρ＝900 kg/m3、μ=0.8сP的液体，问此时C0 C 0.64。
A．> B. < C. = D. 不确定3、因次（量纲）分析法的目的在于_B__。
A.得到各变量间的确切定量关系；B.用无因次数群代替变量，使实验与关联工作简化；C.得到各因次数群的确切定量关系；D.用无因次数群代替变量，使实验结果更可靠。
4、在1atm下，不饱和空气体系，若加热升高干球温度，则Ｈ___C____。
A、变大B、变小C、不变D、不确定5、混合液两组分的相对挥发度愈小，则表明用蒸馏方法分离该混合液愈_B__。
A、容易；B、困难；C、完全；D、不完全6、物料的平衡水份一定是_____C_______。
A. 非结合水份；B. 自由水份；C. 结合水份；D. 临界水份7、当μ=μw时，叶滤机洗涤速率（dV/dτ）w与最终过滤速率（dV/dτ）e的比值为__D____。
A、1/2B、1/4C、1/3D、18、化工原理中的“三传”是指 D 。
A、动能传递、势能传递、化学能传递B、动能传递、内能传递、物质传递C、动量传递、能量传递、热量传递D、动量传递、热量传递、质量传递9、一个完整的工业吸收流程应包括 C 。
A 、吸收部分B 、脱吸部分C 、吸收部分和脱吸部分D 、难以说明10、图中（a ）为A 、B 二元系统汽液平衡组成图，图（b ）为C 、D 二元系统汽液平衡组成图。
下列说法正确的是 A 。
A 、A 、B 无法分离，C 、D 可以分离B 、A 、B 以及C 、D 都无法分离C 、A 、B 可以分离，C 、D 无法分离D 、A 、B 以及C 、D 都可以分离二、填空题（每小题2分，共20分）1、产生离心泵气缚现象的原因是 在叶轮入口处由离心力所产生的真空度不够大 , 不足以吸上液体 。
2007化工原理考试A卷答案
东南大学考试卷（ A 卷）Array课程名称化工原理考试学期06-07-2 得分适用专业化工工艺考试形式开卷考试时间长度120分钟一、选择题（每题1分，共20分）1．连续精馏塔设计时，当采用塔顶全凝器，泡点回流方案时，为完成分离任务所需理论板数为N T1。
若采用塔顶分凝器，而回流比和前方案相同时，则完成同样分离任务塔内所需理论板数为N T2。
比较：( )CA．N T2＞N T1B．N T2＝N T1C．N T2＜N T1D．判断依据不足。
2．某二元混合物，其中A为易挥发组分。
液相组成x A＝0.6，相应泡点为t1，与之平衡的气相组成y A＝0.7，相应的露点为t2，则：( )AA．t1＝t2；B．t1＜t2；C．t1＞t2；D．不能判断。
3．精馏塔设计时，若F、x F、x D、x W、V均为定值，将进料热状态从q＝1变为q>1，设计所需理论板数：( )BA．多；B．少；C．不变；D．不能判断。
4．精馏分离某二元混合物，规定分离要求为x D、x W。
如进料分别为x F1、x F2时，其相应的最小回流比分别为R min1、R min2。
当x F1＞x F2时，则( )。
AA．R min1＜R min2；B．R min1＝R min2；C．R min1＞R min2；D．R min的大小无法确定。
5．流率为800 kmol·hr-1组成为0.4的二元理想溶液精馏分离，要求塔顶产品组成达到0.7，塔底残液组成不超过0.1，泡点进料，回流比为2.5。
要使塔顶采出量达到500 kmol·hr-1，应采取措施( )。
DA．增加塔板数；B．加大回流比；C．改变进料热状况；D．增加进料量。
6．某精馏塔精馏段和提馏段的理论板数分别为N1和N2，若只增加提馏段理论板数，而精馏段理论板数不变，当F、x F、q、R、V等条件不变时，则有( )。
A A．x W减小，x D增加；B．x W减小，x D不变；C．x W减小，x D减小；D．x W减小，x D无法判断。
2007年招收攻读硕士学位研究生入学统一考试试题化工原理
2007年招收攻读硕士学位研究生入学统一考试试题33623 037科目名称:化工原理3362 3039考生须知:同济1.本试卷满分为150分,全部考试时间总计180分钟。
021-2.所有答案必须写在答题纸上,写在试题纸上或草稿纸上一律无效。
kaoyantj一.正门单选题(每题2.5分,共25分业辅导1.某流体在内径为D的水平管中平稳流动,当该流体以相同的体积流量通过等长的内径为0.5D的水平管时,如果流动为完全湍流(阻力平方区,则压降是原来的(。
共济A. 4倍;B. 8倍;C. 16倍;D. 32倍。
336260 372.在空气-蒸汽间壁换热过程中可采用(方法来提高传热速率。
48号A. 提高蒸汽速度;研B. 采用过热蒸汽;济C. 降低空气流速;共济D. 提高空气流速。
共济3.有关多效蒸发器的三种加料类型:并流加料、逆流加料、平流加料,说法错误的是:(。
336 26038A. 并流加料和平流加料都采用并流换热方式;共B. 在同等进料条件下,逆流加料的蒸发效率高于并流加料;院C. 平流加料更适合于易结晶的物料;同济D. 三种加料方式的采用都提高了物料蒸发量,但以牺牲蒸汽的经济性为代价。
4.结晶分离的过程通常采用降温或者浓缩的方法,其目的是提高溶液的(,从而推动晶体的析出。
A. 过饱和度;B. 浓度差;C. 粘度差;D. Gibbs自由能。
5.双组分溶液萃取分离体系实际上是两个部分互溶的液相,其组分数为3,根据相律,系统的自由度为3,当两相处于平衡时,组成只占用1个自由度,因此操作中(。
A. 只能调整压力;B. 只能调整温度;试题名称:化工原理共 5 页第 1 页C. 压力和温度都可以调整;D. 无法确定调整压力还是温度。
6.假设一液滴与一固体球的体积和密度都相同,并且在同一流体中自由沉降,则下列哪种液滴所受到的曳力小于流体对固体球的曳力:(。
A. 刚性小液滴;B. 有内部环流的球形液滴;C. 曲折运动的椭球形液滴;D. 上述3种液滴受到的曳力作用都大于固体球。

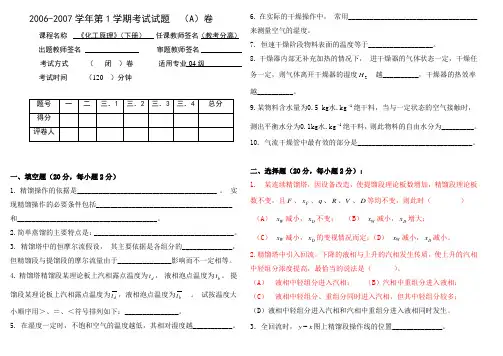

化工原理(2006-2007,下册,教考分离),A试卷
2006-2007学年第1学期考试试题 （A ）卷 课程名称 《化工原理》（下册） 任课教师签名（教考分离）出题教师签名 审题教师签名考试方式 （ 闭 ）卷 适用专业04级考试时间 （120 ）分钟一、填空题（20分，每小题2分）1. 精馏操作的依据是_______________________________________ 。
实现精馏操作的必要条件包括______________________________________和_______________________________________。
2.简单蒸馏的主要特点是：_______________________________________。
3. 精馏塔中的恒摩尔流假设， 其主要依据是各组分的______________， 但精馏段与提馏段的摩尔流量由于_______________影响而不一定相等。
4. 精馏塔精馏段某理论板上汽相露点温度为d t ， 液相泡点温度为b t 。
提馏段某理论板上汽相露点温度为d t ，液相泡点温度为b t 。
试按温度大小顺序用＞、＝、＜符号排列如下：_______________。
5. 在湿度一定时，不饱和空气的温度越低，其相对湿度越___________。
6. 在实际的干燥操作中， 常用____________________________________来测量空气的湿度。
7. 恒速干燥阶段物料表面的温度等于__________________。
8. 干燥器内部无补充加热的情况下， 进干燥器的气体状态一定，干燥任务一定，则气体离开干燥器的湿度2H 越__________，干燥器的热效率越__________。
9.某物料含水量为0.5 kg 水.kg 1-绝干料，当与一定状态的空气接触时，测出平衡水分为0.1kg 水.kg 1-绝干料，则此物料的自由水分为_________。
07化工原理(1)期中试题及答案
临界粒径
压强降
3．（16分）如图所示贮水槽水位恒定，槽底放水管直径为φ107×3.5mm，距管子入口15m处接一U形管水银压差计，其左壁上方充满水右壁通大气，测压点距管子出水口20m。其间装一闸阀控制流量。
（1）当闸阀关闭时测得h=1510mm，R=620mm；当闸阀部分开启时，h=1410mm，R=400mm。设管路摩擦系数 ，管入口阻力系数为0.5，则每小时从管中流出的水量及此时闸阀的当量长度为若干？
得
分
四、计算题（48分）
1．(10分)将含有石英微粒的水溶液置于间歇沉陷槽中，0.5h后用吸管在水面下10cm处吸取少量试样。试问可能存在于试样中的最大微粒直径是多少微米？石英密度为2650 kg/m³,水的密度为1000 kg/m³粘度为1cp。
解：
假设为滞流沉降：
则
验算： <1，假设正确。
所以：可能存在于试样中的最大微粒直径是7.86微米
9．工业上沉降室大部分采用扁平或多层式设计，这是因为降尘室的生产能力只取决于降尘室的面积与高度无关。
10．旋风分离器可分离粒径在5μm以上的尘粒；如果气流中含有200μm以上的固体颗粒，最好先用重力沉降除去以减少颗粒对器壁的磨损。
得
分
二﹑选择题（每小题2分，共10分）
1．内径为27mm的自来水管其设计输水能力宜为B。
2．离心泵的部件包括叶轮、泵壳、轴封装置。
3．流动边界层的含义是指在壁面附近存在较大速度梯度的流体层。
4．圆形直管内，d一定，操作时若 增加一倍，则层流时 是原值的2倍；高度湍流时 是原值的4倍（忽略粗糙度的影响）。
5．测量流体流量时，随着流体流量增大，转子流量计两端压差值恒定；孔板流量计两端压差值变化。
《化工原理》(2007,12,下册,05化工),A试卷答案
《化工原理》(下册，2007，12，化工) A 卷答案一、填空题（20分；每小题2分）1.大于；2. 减少；3.减少；4. ＜， ＜， ＞；5．1-n y ＝0.794；6．减小，增加；7. 筛孔塔板、 泡罩塔板、浮阀塔板、舌形塔板、网孔塔板、垂直塔板、多降液管塔板、林德筛板、无溢流塔板等中的四种；8．大于干燥介质中水汽（或其它蒸汽）的分压；9．0.3绝干料水kg kg /； 10. 小于。
二、选择题（20分；每小题2分）1．A ；2．C ．；3. B ．；4．D ；5.B ；6．A ；7．B ；8.A ；9．A ；10．C 。
三、计算题（60分；每小题20分）1．解：精馏段操作线方程y=4.5x/5.5+0.7/5.5=0.818x+0.127提馏段操作线方程泡点进料，精馏段操作线方程与提馏段操作线方程交点为35.0==F q x x ， yq=0.818×0.35+0.127=0.413提馏段操作线方程 由Wq W q W W x x x y x x x y --=-- 解得 y=1.25x-0.025 塔顶采用全凝器，y1=xD=0.7x1=0.7/(2.5-1.5×0.7)=0.483y2=0.818×0.483+0.127=0.522x2=0.522/(2.5-1.5×0.522)=0.304<35.0==F q x x 过进料点y3=1.25×0.304-0.025=0.355x3=0.355/(2.5-1.5×0.355)=0.180y4=1.25×0.180-0.025=0.2x4=0.2/(2.5-1.5×0.2)=0.09<0.14=t N 。
2．解： ①泡点进料1=q ；50.0==F q x x ；75.0)1(1=-+=qq q x x y αα；8.0min =--=q q qD x y y x R②6.12min ==R R ；h kmol D R V V /130)1(/=+==；③ h kmol D F W /50=-=05.0/)(=-=W Dx Fx x D F Wh kmol F RD qF L L /180/=+=+=0139.0385.1///-=---=x WL Wx x W L L y W3．解：（1）对于理想干燥(1.01+1.88H1 )t1 +2492H1 =(1.01+1.88H2 )t2 +2492H2H2 =0.0292kg 水.kg 1-绝干空气s kg W W W W W G W /0816.0)11)(1(221111=----= L=W/(H2 -H1 )=0.0816/(0.0292-0.006)=3.52kg.s 1- ∴Q=L(1.01+1.88H1 )(t1 -t0 ) =3.52(1.01+1.88×0.006)(140-20)=431.4kW（2）设出口温度为t2'，出口湿度为H2 '(1.01+1.88H1)t1 +2492H1 =(1.01+1.88×H2')t2 ' +2492H2 'H2'=0.044kg 水.kg 1-绝干空气P=PH2'/(0.622+H2')=101×0.044/(0.622+0.044)=6.6726kN/m 2-ｔd =3991/(16.5-ln6.6726)-234=39.4℃旋风分离器后，空气温度为45－10＝35℃因ｔd ＞35℃，故物料将反潮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广州大学
2007年攻读硕士学位研究生复试试卷
科目名称：化工原理
一、填空和选择（30分）
1. 大气压强为760mmHg ，水面下20m 深处的绝对压强是 KPa ，表压是 KPa 。
2. 标出下列流量计的名称和被测流体的流向。
3. 流体在水平等径直管中流动时，摩擦阻力损失为h f 。
所损失的是机械能中的 项，由于阻力损失，流速沿管长的变化是 。
4. 低浓气体吸收中，已知平衡关系y*＝2x ，k x a ＝0.2kmol. m －3.s －1，k y a ＝2×10-4 kmol m －3.s －1，则此体系属 ____ 膜控制，总传质系数近似为K G a ＝ kmol. m －
3.s -1 5. 下图是干燥过程示意图。
不饱和空气经预热器加热后进入干燥器，干燥器不供热，忽略过程热损失，视为等焓过程，则各过程湿空气性质变化情况为：H 0 H 1 H 2,；t 0 t 1 t 2,； I 0, I 1 I 2,； φ0 φ1 φ2,.
6. 降尘室的生产能力（ ）。
A ． 只与沉降面积A 和颗粒沉降速度u t 有关； B. 与A ，u t 及降尘室高度H 有关；
C. 只与 A 有关；
D. 只与 u t 和 H 有关
7. 在填料塔中用清水吸收混合气中NH 3，当水泵发生故障水量减少时,气相总传质单元数N OG （ ）。
A ．增加; B. 减少; C. 不变。
8. 精馏中引入回流，下降的液相与上升的汽相发生传质使上升的汽相易挥发组分浓度提高，最恰当的说法是（ ）。
0000,,,ϕI t H
2
222,,,ϕI t H 22221
111,,,I X 'θp
A. 液相中易挥发组分进入汽相；
B. 汽相中难挥发组分进入液相；
C. 液相中易挥发组分和难挥发组分同时进入汽相，但其中易挥发组分较多；
D. 液相中易挥发组分进入汽相和汽相中难挥发组分进入液相的现象同时发生。
9.已知湿空气的下列哪两个参数，利用H—I图可以查得其他未知参数？（）。
A．（t，t w） B.（t d，H） C.（P，H） D. （I，t w）
10.空气的干球温度为t, 湿球温度为t W, 露点为t d, 当空气的相对湿度 =98% 时, 则（）。
A. t=t W=t d；
B. t>t W>t d；
C. t<t W<t d；
D. t>t W=t d
三、问答题：（30分）
1. 下图为离心泵性能实验装置图示意图，请回答以下问题：
（1）离心泵性能实验的主要目的是什么？在实验过程中需测取那些数据？
（2）在图中标出真空表和压力表位置。
当开大出口阀门时，真空表和压力表读数如何变化（3）简述离心泵的主要部件和各部件的作用，以及离心泵的工作原理。
（4）如果离心泵启动后不能将水输出，最可能的原因是什么？该现象称为什么现象？如何处理？
（5）如何离心泵工作时出现异常噪音和震动，是发生了什么现象？出现该现象的主要原因是什么？
2. 下图为套管式换热器实验装置示意图，内管走空气，管间走饱和水蒸汽。
请回答以下问题：（1）传热实验的主要目的是什么？在实验过程中需测取那些数据？
（2）套管式换热器经过那几个传热过程？
（3）如果蒸汽压力一定，空气进口温度一定，当空气流量增加时，传热系数K和空气出口温度如何变化？
（4）简述对流传热机理。
（5）简述传热的强化途径。
四、计算题:（40分）
1. 水在图示管内流动（忽略阻力损失）。
（1）定性画出各支管的液面高度；
（2）若截面1处管内径为0 .2m，流速为0.5m/s，截面2处管内径为0.1m，
计算截面1、2处的水柱高度差为多少m？
（3）
1 2
2. 常压下，某一连续操作的精馏塔每小时处理116.4kmol.h-1 苯一甲苯二元溶液。
进料液含苯0.44，要求塔顶馏出液中含苯0966，塔底产品含苯0.058（以上均为摩尔分率）。
如果进料为饱和液，试求：
(1)塔顶，塔釜的产品量为多少kmol.h-1 ？
(2)最小回流比，
(3)若R=2R min，用图解法求理论板数，并指出加料板位置。
