电气二次考试试题

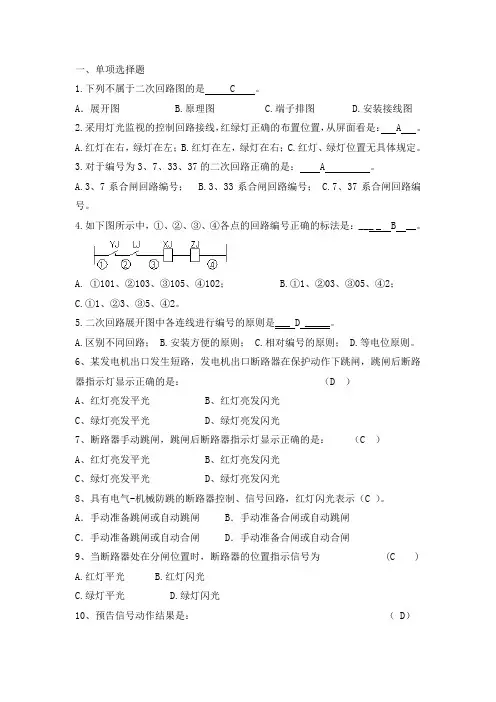

电气二次回路试题库
一、单项选择题1.下列不属于二次回路图的是 C 。
A．展开图 B.原理图 C.端子排图 D.安装接线图2.采用灯光监视的控制回路接线，红绿灯正确的布置位置，从屏面看是： A 。
A.红灯在右，绿灯在左；B.红灯在左，绿灯在右；C.红灯、绿灯位置无具体规定。
3.对于编号为3、7、33、37的二次回路正确的是： A 。
A.3、7系合闸回路编号；B.3、33系合闸回路编号；C.7、37系合闸回路编号。
4.如下图所示中，①、②、③、④各点的回路编号正确的标法是：___ _ B __。
A. ①101、②103、③105、④102；B.①1、②03、③05、④2；C.①1、②3、③5、④2。
5.二次回路展开图中各连线进行编号的原则是___ D _____。
A.区别不同回路；B.安装方便的原则；C.相对编号的原则；D.等电位原则。
6、某发电机出口发生短路，发电机出口断路器在保护动作下跳闸，跳闸后断路器指示灯显示正确的是：（D ）A、红灯亮发平光B、红灯亮发闪光C、绿灯亮发平光D、绿灯亮发闪光7、断路器手动跳闸，跳闸后断路器指示灯显示正确的是：（C ）A、红灯亮发平光B、红灯亮发闪光C、绿灯亮发平光D、绿灯亮发闪光8、具有电气-机械防跳的断路器控制、信号回路，红灯闪光表示（C ）。
A．手动准备跳闸或自动跳闸 B．手动准备合闸或自动跳闸C．手动准备跳闸或自动合闸 D．手动准备合闸或自动合闸9、当断路器处在分闸位置时，断路器的位置指示信号为 (C )A.红灯平光B.红灯闪光C.绿灯平光D.绿灯闪光10、预告信号动作结果是：（ D）A、断路器跳闸，电笛响，对应光字牌亮B、断路器跳闸，电铃响，对应光字牌亮C、电笛响，对应光字牌亮D、电铃响，对应光字牌亮11、事故信号动作结果是：（A ）A、断路器跳闸，电笛响，对应光字牌亮B、断路器跳闸，电铃响，对应光字牌亮C、电笛响，对应光字牌亮D、电铃响，对应光字牌亮12、中央信号装置由 ( D )A.事故信号装置和指示灯组成B.事故信号装置和位置信号组成C.位置信号和指示灯组成D.事故信号装置和预告信号装置组成13、在下列哪种场合，AAT装置才会动作？( C )A.工作电源和备用电源均消失B.工作电源和备用电源均正常C.工作电源消失，备用电源正常D.工作电源正常，备用电源消失14、当手动合闸于故障线路上，随即继电保护将其跳开时，则重合闸装置(D )。
电气二次专业培训试题
电气二次专业培训试题一、填空题：1、电力系统发生振荡时，各点电压和电流（均往复性摆动_）2、两相短路电流IK（2）与三相短路电流IK（3）之间的比值是（IK（2）=√3/2 IK（3）3、高压输电线路的故障，绝大部分是（单向接地短路）4、当电流超过某一预定数值时，反应电流升高而动作的保护装置叫做（过电流保护）5、直流母线电压不能过高或过低，允许范围一般是（±10%）6、两台变压器并列运行的条件是（变比相等，组别相同，短路阻抗相同）7、在保护和测量仪表中，电流回路的导线截面不应小于（2.5mm2）8、相当于负序分量的高次谐波是（3n-1次（n为整数））谐波。
9、从继电保护原理上讲，受系统振荡影响的有（相间距离保护）10、一般设备铭牌上标的电压和电流值，或电气仪表所测出来的数值是（有效值）11、220KV设备不停电的安全距离（3米），500KV设备不停电的安全距离（5米），10KV级以下设备不停电的安全距离（0.7 米）。
12、所谓运行中的电气设备，是指（全部）带有电压，（部分）带有电压或（一经操作）即带有电压的电气设备。
13、电气设备停电后（包括事故停电），在未拉开有关( 隔离开关) 和做好安全措施前，不得触及设备或进入遮拦，以防( 突然来电) 。
14、在发生人身触电事故时，为了抢救触电人，可以不经( 许可) ，即行断开有关设备的( 电源) 。
15、厂用快切装置的切换条件都有：( 快速、同期捕捉、残压切换)16、励磁调节器的灭磁方式有两种，即(逆变灭磁、灭磁电阻灭磁) 。
17、自动准同期装置的并列条件有：(待并发电机电压与系统电压大小相等、相位相同、频率相等) 。
18、继电保护的“三误”是指：(误碰、误整定、误接线) 。
19、大电流接地系统，变压器中性点接地的方式有：(中性点直接接地、经消弧线圈接地、中性点不接地)。
20、失磁保护判据的特征有：(无功功率方向改变、超越静稳边界、进入异步边界) 。
电气二次试题
电气二次试题电气二次试题一、单项选择题1.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(C )A可靠 B 不可靠C 灵敏D 不灵敏2•限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(C )不满足要求，则要与相邻线路限时电流速断保护配合。
A选择性B 速动性C 灵敏性D 可靠性3 •使电流速断保护有最小保护范围的运行方式为系统(B )A最大运行方式 B 最小运行方式C正常运行方式 D 事故运行方式4•发电机定子装有纵差动和横差动保护时，发生(C )时两种保护会同时动作。
A单相故障 B 接地故障C相间故障D所有故障5、在大接地电流系统中，不论正向发生单相接地，还是发生两相接地短路时，都是3I0超前3U0约___D ________ ° 。
(A) 30 (B) 45 (C) 70 ( D) 1106当小接地系统中发生单相金属性接地时，中性点对地电压为_B ________ 。
(A) UX (B) -UX (C) 0 (D) V3 UX7、在保护检验工作完毕后、投入出口压板之前，通常用万用表测量跳闸压板电位，当开关在合闸位置时，正确的状态应该是_____ C _____ 。
(直流系统为220V) (A)压板下口对地为+110V左右，上口对地为-110V左右(B)压板下口对地为+110V左右，上口对地为0V左右(C)压板下口对地为0V,上口对地为-110V左右(D)压板下口对地为+220V左右，上口对地为0V8、线路发生两相短路时，短路点处正序电压与负序电压的关系为__B ______ 。
a)Uk1 > Uk2 (B) Uk1= Uk2 (C) Uk1v Uk29、如果线路送出有功与受进无功相等，则线路电流、电压相位关系为_B _______ 。
a)电压超前电流45°(B)电流超前电压45°(C)电流超前电压135°10、为防止变压器后备阻抗保护在电压断线时误动作，必须______ C___a)装设电压断线闭锁装置；b)装设电流增量启动元件；c)同时装设电压断线闭锁装置和电流增量启动元件。

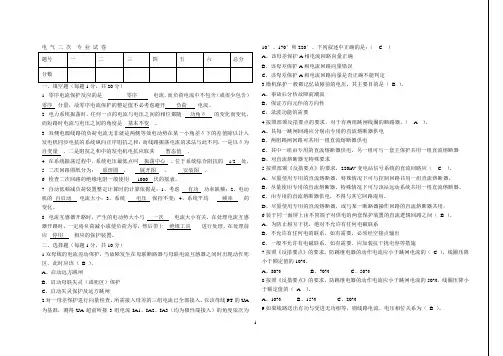

电气二次试卷
电气二次专业试卷题号一二三四五六总分分数一、填空题（每题1分，共20分）1. 零序电流保护反应的是零序电流，而负荷电流中不包含（或很少包含）零序分量，故零序电流保护的整定值不必考虑避开负荷电流。
2. 电力系统振荡时，任何一点的电流与电压之间的相位都随功角δ的变化而变化，而短路时电流与电压之间的角度是基本不变。
3. 双侧电源线路的负荷电流无非就是两侧等效电动势在某一小角差δ下的差值除以计入发电机同步电抗的系统纵向正序阻抗之和；而线路振荡电流的求法与此不同，一是以δ为自变量，二是阻抗之和中的发电机电抗应取其暂态值。
4. 在系统振荡过程中，系统电压最低点叫振荡中心，位于系统综合阻抗的1/2 处。
5. 二次回路图纸分为：原理图，展开图，安装图。
6. 检查二次回路的绝缘电阻一般使用1000 伏的摇表。
7. 自动低频减负荷装置整定计算时的计算依据是：1、考虑有功功率缺额；2、电动机的自启动电流大小；3、系统电压保持不变；4、系统平均频率的变化。
8. 电流互感器开路时，产生的电动势大小与一次电流大小有关，在处理电流互感器开路时，一定将负荷减小或使负荷为零，然后带上绝缘工具进行处理，在处理前应停用相应的保护装置。
二、选择题（每题1分，共10分）1.双母线的电流差动保护，当故障发生在母联断路器与母联电流互感器之间时出现动作死区，此时应该（ B ）。
A、启动远方跳闸B、启动母联失灵（或死区）保护C、启动失灵保护及远方跳闸2.对一母差保护进行向量检查，所需接入母差的三组电流已全部接入。
以该母线PT的UA 为基准，测得UA超前所接3组电流IA1、IA2、IA3（均为极性端接入）的角度依次为10°、170°和220°。
下列叙述中正确的是：（ C ）A、该母差保护A相电流回路向量正确B、该母差保护A相电流回路向量错误C、该母差保护A相电流回路向量是否正确不能判定3.微机保护一般都记忆故障前的电压，其主要目的是（B ）。
电气二次专业知识题库(10页)
电气二次专业知识题库（10页）以下试题的难易程度用“★”的来表示，其中“★”数量越多表示试题难度越大，共782题。
一、填空题★1、轻瓦斯保护应动作于____，重瓦斯保护应动作于____。
（信号跳闸）★2、电流互感器运行中二次侧不得__________，电压互感器运行中二次侧不得__________。
（开路短路）★3、电压互感器的误差就是__________误差和__________误差。
（变比角）★4、所有CT和PT的_________绕组应有______性的_________的保护接地。
（二次永久可靠）★5、瓦斯保护是根据变压器内部故障时会_______这一特点设置的。
（产生气体）★★6、继电保护装置必须满足__________、__________、__________和__________四个基本要求。
（选择性快速性灵敏性可靠性）★★7、主变压器运行中不得同时将__________保护和__________保护停用。
（差动瓦斯）★★8、我风电场变电站主变气体继电器联结管径应与继电器管径相同，其弯曲部分应大于。
（90°）★★9、在主变差动保护中，由于CT的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的来解决。
（平衡线圈）★★10、自动重合闸的起动方式有起动方式和起动方式两种。
（不对应保护）★★11、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的倍。
（1/√3）★★12、对系统二次电压回路通电时，必须可靠断开至PT二次侧的回路，防止二次。
（反充电）★★13、电业局规定对投入运行的主变本体和有载瓦斯继电器应年进行一次全部检验。
（4）★★14、直流母线电压不能过高或过低，允许范围一般是。
（±10%）★★15、如果直流电源为220V，而中间继电器的额定电压为110V，回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于。
（负电源）★★16、在电压回路中，PT二次绕组至保护和自动装置的电压降不得超过其额定电压的。
电气二次题库_secret
电气二次专业习题一、填空题1、继电保护装置定期检验可分为__________、___________、用装置进行断路器跳合闸试验。
答：全部检验部分检验2、安装接线图包括__________、屏背面接线图和__________。
答：屏面布置图端子图3、电流继电器的主要参数是__________、返回电流和__________。
答：动作电流返回系数4、变压器通常装设的保护有：__________、__________、__________、复合电压启动的__________、__________、__________、__________。
答：瓦斯保护电流速断保护纵差保护过流保护负序电流保护零序电流保护过负荷保护5、数字仪表有哪些主要特点__________、__________、__________。
答：精度高读取数值方便测量速度快6、电测仪表误差分__________、__________、__________。
答：绝对误差相对误差引用误差。
7、常用测量中值(10／中值电阻／1Mn)电阻的方法有__________、__________、__________。
答：伏安表法欧姆表法单臂电桥法。
8、使用万用表时应注意__________、__________、_________ 、__________。
答：测量档位正确测量前要调零不允许带电进行量程切换测量电阻时，不允许带电操作。
9、利用万用表可以测量__________、_________ 、__________。
答：直流电阻、电流、电压交流电压、电流电容、电感、晶体管放大倍数等。
10、机组额定励磁电压__________，额定励磁电流__________。
答: 190V 960A11、励磁系统正常运行时，应以自动电压调节通道为主，即__________或__________运行，手动励磁电流调节，只作为__________测量系统故障时的紧急备用调节方式。
电气二次试卷02
电气二次专业试卷题号一二三四五六总分分数一、填空题（每题1分，共20分）1. 电压互感器的误差表现在幅值误差和角度误差两个方面。
2. 电流互感器二次不得开路，电压互感器二次不得短路。
3. 电力变压器差动保护在稳态情况下的不平衡电流的产生原因：（1）各侧电流互感器型号不同；（2）正常变压器的励磁电流；（3）改变变压器调压分接头；（4）电流互感器实际变比和计算变比不同。
4. 失压保护的作用是在电源电压消失时，能自动使电容器退出工作，以防止空载变压器带电容器重合闸时，损坏电容器和变压器。
5. 变压器故障主要类型有：各相绕组之间发生的相间短路，单相绕组部分线匝之间发生的匝间短路，单相绕组或引出线通过外壳发生的单相接地故障等。
6. 二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号等所需的低压电气设备。
7. 已知在某线圈上施加直流电压100V时，消耗的功率为500W；若施加交流电压150V时，消耗的功率为75W，则该线圈的电阻为 20 Ω，电抗为 15 Ω。
8. 继电保护的可靠性主要由配置合理、质量和技术性能优良的继电保护装置以及正常的运行维护和管理来保证。
二、选择题（每题1分，共10分）1.所谓继电器动合触点是指（ C ）。
A、正常时触点断开B、继电器线圈带电时触点断开C、继电器线圈不带电时触点断开2.若用滑线变阻器（阻值为R）分压的办法调节继电器（额定电流为Ij）的动作电压，此电阻额定电流I选择应满足（ B ）。
A、I≥U/RB、I≥U/R+IjC、I≥U/R+2Ij3.在进行电流继电器冲击试验时，冲击电流值应为（ A ）。
A、保护安装处的最大短路电流B、保护安装处的最小短路电流C、线路的最大负荷电流4.按“检验条例”，对于超高压的电网保护，直接作用于断路器跳闸的中间继电器，其动作时间应小于（ A ）。
A、10msB、15msC、5ms5.按“检验条例”，对辅助变流器定期检验时，可以只做（ B ）的变比试验。
电气二次考试题库
电气二次考试题库一、选择题（每题2分，共20分）1. 电气二次系统的主要功能是什么？A. 提供一次系统所需的电能B. 实现对一次系统的监控、控制和保护C. 保证电气设备的物理连接D. 进行电气设备的维修和保养2. 在电气二次系统中，哪个设备用于实现对一次系统的实时监控？A. 断路器B. 继电器C. 变压器D. 保护装置3. 电流互感器的作用是什么？A. 将一次侧的高电压转换为二次侧的低电压B. 将一次侧的高电流转换为二次侧的低电流C. 将一次侧的低电流转换为二次侧的高电流D. 将一次侧的低电压转换为二次侧的高电压4. 以下哪个不是电气二次系统的保护装置？A. 过流保护B. 速断保护C. 差动保护D. 变压器5. 电气二次系统的控制方式有哪些？A. 手动控制B. 自动控制C. 远程控制D. 所有选项都是6. 电气二次系统的信号传输方式包括哪些？A. 有线传输B. 无线传输C. 光纤传输D. 所有选项都是7. 在电气二次系统中，哪个设备用于实现对一次系统的控制？A. 电流互感器B. 电压互感器C. 断路器D. 继电器8. 电气二次系统的故障分析通常采用哪种方法？A. 直接观察法B. 逻辑分析法C. 经验判断法D. 故障树分析法9. 电气二次系统的维护工作主要包括哪些内容？A. 设备清洁B. 设备检查C. 设备维修D. 所有选项都是10. 电气二次系统的安全措施主要包括哪些方面？A. 防火B. 防雷C. 防静电D. 所有选项都是二、判断题（每题1分，共10分）1. 电气二次系统的监控功能是其最基本的功能之一。
（）2. 电流互感器可以将一次侧的高电流转换为二次侧的低电流。
（）3. 电气二次系统的保护装置只能实现对一次系统的保护。
（）4. 电气二次系统的信号传输方式只有有线传输。
（）5. 自动控制是电气二次系统的主要控制方式之一。
（）6. 电气二次系统的故障分析只能采用直接观察法。
（）7. 电气二次系统的维护工作不需要进行设备检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气二次班培训考试题及答案
姓名XX 分数100
一、简答题
1. 发电机的保护有哪些？
答：
1)纵差保护
2)横差保护
3)单相接地保护
4)励磁保护
5)过负荷保护
6)定子绕组过电流保护
7)定子绕组过电压保护
8)负序电流保护
2.高压电动机的保护有哪些？
答：
1)速断保护
2)负序保护
3)接地保护
4)过热保护
5)过热禁止再启动保护
6)堵转保护
7)长启动保护
8)过负荷保护
3.简述差动保护的原理？
答：
差动保护是当变压器正常工作或区外故障时，流入变压器的电流和流出电流相等，差动继电器不动作。
故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流的和正比于故障点电流，差动继电器动作。
4.简述输煤系统联锁？
答：
输煤系统皮带联锁为：6号带因故障跳闸则所有皮带连跳，3号带和斗轮机联锁跳闸。
用叶轮给煤机上煤及堆煤分别为：6号带跳闸----5号带跳闸----4号带跳闸----2号带跳闸----1号带跳闸----叶轮停运；如4号皮带跳闸则，前端皮带连跳，5、6号皮带不跳。
堆煤同上。
二、识图题
断路器
隔离开关
接地隔离开
阻波器
电容式单相电
压互感器
电流互感器
电气连接点
母线及电气连接点
三相电压互感器
避雷器
放电间隙
变压器
分裂变压器
发电机
发电机中性点变
框架式空气断路器
静态开关
二极空气开关
电缆头
指示灯
熔断器
整流器
蓄电池
电动机
自动切换开关
柴油发电机组
限流熔断器与接触器组合有载调压变压器
接地电阻。
