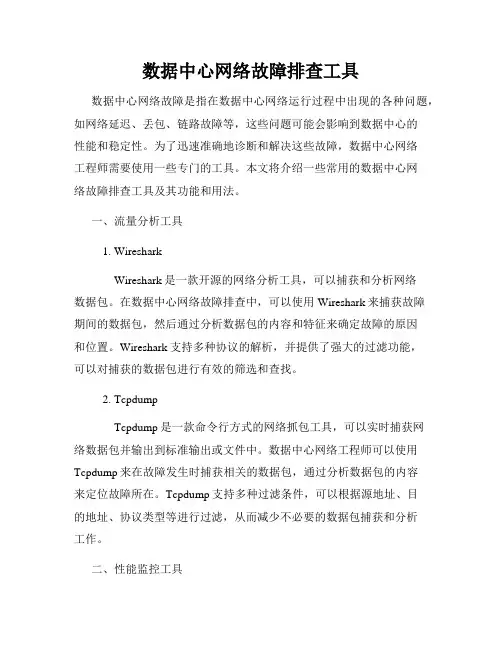

数据中心网络故障排查工具
数据中心网络故障排查工具数据中心网络故障是指在数据中心网络运行过程中出现的各种问题，如网络延迟、丢包、链路故障等，这些问题可能会影响到数据中心的性能和稳定性。
为了迅速准确地诊断和解决这些故障，数据中心网络工程师需要使用一些专门的工具。
本文将介绍一些常用的数据中心网络故障排查工具及其功能和用法。
一、流量分析工具1. WiresharkWireshark是一款开源的网络分析工具，可以捕获和分析网络数据包。
在数据中心网络故障排查中，可以使用Wireshark来捕获故障期间的数据包，然后通过分析数据包的内容和特征来确定故障的原因和位置。
Wireshark支持多种协议的解析，并提供了强大的过滤功能，可以对捕获的数据包进行有效的筛选和查找。
2. TcpdumpTcpdump是一款命令行方式的网络抓包工具，可以实时捕获网络数据包并输出到标准输出或文件中。
数据中心网络工程师可以使用Tcpdump来在故障发生时捕获相关的数据包，通过分析数据包的内容来定位故障所在。
Tcpdump支持多种过滤条件，可以根据源地址、目的地址、协议类型等进行过滤，从而减少不必要的数据包捕获和分析工作。
二、性能监控工具1. Ping和TraceroutePing和Traceroute是两个常用的网络性能监控工具。
Ping用于测试网络节点的可达性和响应时间，可以通过向目标节点发送ICMP Echo请求，并测量请求的往返时间来评估网络的延迟情况。
Traceroute则通过向目标节点发送ICMP Echo请求并逐跳递增TTL值，最终获取到到达目标节点所经过的网络路径信息。
这些工具对于排查网络故障和定位性能瓶颈非常有帮助。
2. SNMP监控系统简单网络管理协议（SNMP）是一种广泛应用于网络管理和监控的协议。
通过使用SNMP监控系统，数据中心网络工程师可以实时监测网络设备的状态和性能指标，如带宽利用率、丢包率、CPU占用率等。
当网络故障发生时，SNMP监控系统可以及时发出警报并提供详细的故障诊断信息，帮助工程师快速定位问题并采取必要的措施。
北京地区数据中心能源利用效率(PUE)现场监测及改进措施
北京地区数据中心能源利用效率(PUE)现场监测及改进措施一、数据中心能源利用效率简介PUE是评估数据中心能源效率的一种指标，表示数据中心的总能耗和服务器能耗的比值。
PUE值越低，数据中心的能源利用效率越高。
通常状况下，PUE值大于1，因为除了承载服务器负荷外，数据中心还需要进行冷却、照明和UPS等设备的提供。
因此，数据中心通过优化这些非核心设备的能耗来提高PUE值。
二、现场监测1. 电力消耗监测：通过安装电能监测设备，实时记录数据中心的总用电量。
对于大型数据中心，可以将用电区域进行划分，以便更精确地了解各个区域的电力消耗状况。
2. 空调系统监测：数据中心的空调系统是数据中心能耗的重要组成部分。
通过安装温湿度传感器和电力监测设备，能够实时监测温湿度和空调的能耗状况。
3. 服务器负载监测：利用服务器管理软件，实时监测各台服务器的负载状况，依据负载状况调整服务器的运行状态，以提高能源利用效率。
三、改进措施1. 空调系统优化：优化数据中心的空调系统，提高空调系统的能效比。
可以通过改善空调系统的布局，缩减冷热空气的混合，提升冷却效率，从而缩减能源消耗。
2. 服务器优化：选择性能更高、能耗更低的服务器设备。
合理规划服务器的布局，缩减服务器之间的间隙，以降低冷却能耗，提高服务器利用率。
3. 电力管理技术：通过安装智能电力管理系统，实现对数据中心不同设备的电力管理。
对于未使用或低负载的设备进行电源管理，缩减无效能耗。
4. 余热回收利用：利用余热回收技术，将数据中心的余热用于供暖或发电，提高能源利用效率。
5. 虚拟化技术：广泛应用虚拟化技术，通过将多个服务器虚拟化运行在一台物理服务器上，提高服务器的利用率，降低能耗。
四、实践案例某数据中心在进行现场监测后，发现空调系统的能效比较低，导致能耗偏高。
为此，对空调系统进行了优化，通过改善风向和风速的调整，提高冷却效率。
同时，对服务器进行了优化，选购新一代能效更高的服务器，使得数据中心整体能源利用效率得到了明显提升。
线路技术总结：如何提高数据传输速度？
线路技术总结：如何提高数据传输速度？随着信息时代的到来，越来越多的人开始意识到：快速传输数据的重要性。
然而，数据传输速度并不取决于单一因素。
在本文中，我们将总结线路技术，讨如何提高数据传输速度。
一、常见的线路技术目前，常见的线路技术有：铜线、光纤、无线电波和卫星信号等等。
下面我们将对其分别进行阐述：1. 铜线铜线传输速度较为缓慢，但价格相对低。
很多家庭中，至今还使用铜线来传输互联网信号。
铜线与光纤相比，容易受到干扰和损耗。
此外，铜线的直径有限，不利于传输大容量数据。
因此，铜线技术的使用范围已经越来越窄。
2. 光纤相对于铜线，光纤的传输速度更加迅速。
这是因为光纤不是通过电流来传输信号的，而是用光波传输。
同时，光纤也不受外部的严重干扰和损耗。
另外，光纤的直径非常小，因此可以传输大量的数据，这使得其广泛应用于企业和数据中心等重要场所。
3. 无线电波无线电波是指通过无线电波传输的线路技术。
无线电波在数据传输中具有很大的优点，其中最显著的是其无线性。
传输不需要通过物理线路，在适当的条件下，可以实现远距离的数据传输。
4. 卫星信号卫星信号技术是指通过卫星传输数据。
与无线电波不同的是，卫星技术需要中转卫星来传输信号。
虽然卫星技术的传输速较快，但是高昂的费用和不稳定性仍然使其不太实用。
二、如何提高数据传输速度？1. 使用高速光纤作为最快速的线路技术之一，高速光纤的应用范围越来越广。
高速光纤能够提供远高于铜线的传输速度，因此许多信号传输更加紧急的公司和数据中心也越来越多地使用它。
研究已经表明，仅使用高速光纤就可以在数据传输过程中提高近一倍的传输效率。
2. 使用物理优化技术物理技术优化可以对现有的线路技术进行优化和增强。
这包括对硬件设备的更改和优化，以便它们更适合于数据传输。
所采用的射频和天线也可以被优化来更为精确地传输数据。
3. 使用缓存技术缓存和传输器缓存也可以在数据传输过程中提高传输速度。
这种技术允许系统在传输过程中先将数据存储在特定的缓存器中，然后再发送到目标设备上。
数据中心TOR布线解决方案
ToR 是数 据中心的 架构设计 之一， 具有灵活 多变的特点，它可以支持不同的 I/O 连接 选项，例如 10GbE 以太网端口和光纤通道等。在 ToR 架构中，接入层交换机被放在了 每个服务器机柜或单元的顶部，机柜内服务器直接通过短跳线连接到顶部的交换机 上，再经由光纤从交换机的上行链路端口连至核心交换机。这种布线方式能降低数据 中心的延时、增加布线的灵活性以及增强服务器和存储容量的可扩展性。此外，采用 ToR 布线 还能节省 大量的布 线成本和制冷成本，简化结构，使得机房更加绿色节能。 下图是 ToR 布线的典型架构：
飞速光纤 () | 中国光纤通信解决方案首选
机柜内部
机 柜 内 服 务 器直 接通过 短跳 线连 接到顶部的 交换机上 铜线解决 方案：SFP+高速 线缆 光 缆解决方案：10GBASE-SR SFP+光模块和多模光纤光缆。
机柜外部（上行链路到汇聚层）
如果使用光纤，推荐使用多模光纤光纤从交换机的上行链路端口连至核心交换机 下图是 ToR 布线的解决方案之一：
SFP+ 高 速 线 缆 / 有源光缆
SFP+ 有 源 光 缆
/
小于 15 m
QSFP+ 高 速 线 缆 /有源光缆
40 Gbps
15 m 至 OM3/OM4 MTP 光纤跳 30 m 线 & 40GBASE-SR4 QSFP+光模块
30 m 至 100 m
QSFP+ 有 源 光 缆
大于 OM3/OM4 MTP 光纤跳 /
SFP+ 有 源 光 缆
/
网络到核心层交换机间的布线解决方案
在数 据中心的 核心层， 端接有 QSFP+接头 的高速线 缆可以被 用来进行 40G 连接 ，前提 是 两 个 设 备 间的 距离不 能超过 15 m。当设备 间的距 离超过了 15 m 时，应该 使用 OM3/OM4 光 缆和 QSFP+光 模块 。 此 外，当 设备间的距离小于 100 m 时，可以 使用 QSFP+有源光 缆。
浅谈数据中心供配电系统设计
浅谈数据中心机房供配电系统设计丁国余上海**系统工程有限公司摘要：现代的数据中心中都包括大量的计算机，对于这种场所的电力供应，都要求供电系统必须在所有的时间都有效，这就不同于一般建筑的供配电系统，它是一个交叉的系统，涉及到市电供电、防雷接地、防静电、UPS不间断供电、柴油发电机等，每个系统互相交叉，互有影响，这就使我们在设计时必须考虑多方面的因素。
关键词：数据中心、UPS不间断供电、冗余、接地、防静电一、系统概述现代的数据中心机房中都包括大量的计算机，对于这种场所的电力供应，都要求供电系统必须在所有的时间都有效，扩容容易，维护简便，容错力强，最重要的是性价比高。
数据中心机房是现代信息化建设的基础工程，为各个业务提供稳定、安全的工作环境，而机房的供配电系统就是这基础工程的心脏和大动脉，供配电系统的稳定，能够保障其它系统发挥作用和核心业务正常运行。
系统不同于一般建筑的供配电系统，它是一个交叉的系统，涉及到市电供电、防雷接地、防静电、UPS不间断供电、柴油发电机等，各个系统互相交叉，互有影响，这就使我们在设计时必须考虑多方面的因素。
二、设计标准数据中心有专门的设计标准，全球第一个综合性的数据中心电信基础标准TIA-942 《数据中心电信基础设施标准》，是2005年4月由美国电信产业协会(TIA)、TIA技术工程委员会(TR42)和美国国家标准学会(ANSI)批准的。
国内的相关规范和标准也是综合国外标准以及国内数据中心建设发展情况做出的，数据中心设计规范GB 50174—2008《电子信息系统机房设计规范》也于2008年l1月12日发布，2009年6月1日开始实施。
设计一个数据中心首先需要根据用户重要性和业主对数据中心可靠性、安全性等的具体需求，确定机房等级．再按照相应等级确定适合的供配电系统。
国内的数据中心首先需要满足国内规范的要求。
GB 50174—2008中关于数据中心的分级规定如下：电子信息系统机房应划分为A、B、C三级。
数据中心节能诊断服务指南(2022年版)
数据中心节能诊断服务指南（2022年版）2022年12月一、适用范围本指南描述了数据中心节能诊断的服务程序、方法和基本要求等内容，适用于指导开展节能诊断服务的机构（以下简称节能诊断服务机构），根据国家有关法律法规、政策文件和标准规范要求，为数据中心开展节能诊断服务，以及向有关节能主管部门提交节能诊断报告、上报节能诊断数据。
数据中心自我节能诊断工作也可参照本文件开展（说明：数据中心所属企业注册地址经常与开展节能诊断工作的数据中心不在同一位置或同一企业下拥有多个数据中心。
为免混淆，本指南内企业指数据中心所属企业，数据中心指开展节能诊断工作的具体数据中心）。
二、服务程序及原则要求（一）基本程序节能诊断服务机构为数据中心实施节能诊断服务的程序一般包括前期准备、诊断实施和报告编制三个阶段。
各阶段主要任务如下：1、前期准备阶段：明确诊断任务、组建诊断团队、确定诊断依据、编制工作计划等；2、诊断实施阶段：动员与对接、收集相关资料、现场调研、开展能源利用诊断、开展能源效率诊断、开展能源管理诊断等；3、报告编制阶段：汇总诊断结果、指出存在问题、提出节能潜力和节能改造建议等，最终形成《数据中心节能诊断报告》（模板见附件1）。
（二）原则和要求节能诊断服务机构提供服务时应满足以下基本要求：1、参照本指南要求，为企业提供专业、规范的节能诊断服务，确保诊断结果的真实性、结论的科学性及改造建议的可行性；2、遵守合同条款或双方约定事项，对于确需增补的服务内容，需提出充分理由并与企业协商一致后方可实施；3、建立自律机制，保守企业商业秘密，确保数据和信息安全。
三、前期准备阶段（一）明确诊断任务节能诊断服务机构根据服务合同要求或双方约定事项，结合企业实际需求，明确节能诊断的范围边界、深度要求及诊断期。
节能诊断的范围边界一般为数据中心的物理边界。
对于与其他单位共用制冷设备或供配电设备等情况，应与企业协商明确范围边界。
建议设置在适宜的《数据中心资源利用第3部分：电能能效要求和测量方法》（GB/T 32910.3）或《数据中心能效限定值及能效等级》（GB40879）所规定耗电量测量点。
CQC数据中心场地基础设施认证目录
变压器及系统联动：应满足容错要求，可采用2N系统
1•单变压器的性能检查是否有业主方、第三方确认的测试资料；
2.系统联动现场见证测试
后备柴油发电机系统及系统联动：应（N+X）冗余
（X=1~N）
1.单柴油发电机的性能检查是否有业主方、第三方确认的测试资料；
2.系统联动现场见证测试
CQC
序号
要求
检查方法
4.1
数据中心的耐火等级：不应低于二级
1.现场检查设计文件，查验建筑防火等级要求及建议
2•检查当地消防部门对该项目完工后所出具的建设工程消防验收意见书，意见书应明确验收合格。或者第三方具备效力的检测报告
数据中心与建筑内其他功能用房之间防火要求：应采用耐火极限不低于2.0h的防火隔墙和1.5h的楼板隔开，隔墙上开门应采用甲级防火门。
钢瓶间活荷载标准值：不应小
于8（kN/m2）
1•查竣工图中结构设计要求；
2•查有四方（建设单位、施工单位、设计单位、监理单位）签名的单位（子单位）工程质量竣工验收记录
电磁屏蔽室活荷载标准值：宜
为8〜12（kN/m2）
1•查竣工图中结构设计要求；
2•查有四方（建设单位、施工单位、设计单位、监理单位）签名的单位（子单位）工程质量竣工验收记录
查看地图/环境评价规划报告
从火车站、飞机场到达数据中心的交通道路的要求：增强级（A级）不应少于2条道路
查看地图/环境评价规划报告。
注：对于停车场、高速公路、铁路和飞机场的距离要求允许偏离
对用于搬运设备通道的要求：净宽不应小于1.5m
1•查看竣工图纸；和/或
2•现场查看
当需要在机柜（架）侧面维修测试时，机柜（架）与机柜
大规模数据中心采用的光互连技术研究
大规模数据中心采用的光互连技术研究随着云计算、大数据和人工智能等应用的不断发展，大规模数据中心越来越成为企业和用户处理数据、存储数据的首选之地。
在数据中心内部，服务器的数量和规模不断扩大，数据中心各设备间的互联技术也在不断变化。
与传统的铜线互联相比，光互联的速度更快、延迟更低、带宽更宽，成为了越来越多数据中心的选择。
本文将解析大规模数据中心采用的光互连技术及其研究进展。
一、光互连技术的基本理念光互连技术使用光波作为信号传输介质，通过光缆互联各设备，传输速度快、距离远、带宽大、抗干扰性强、能耗低等优点显著。
相比之下，铜线互联技术受到载流子效应、电子互相碰撞等因素的制约，在传输速度上表现并不理想。
因此，大规模数据中心正逐渐转向光互连，以满足高速、高带宽、低延迟、低能耗等互联需求。
二、光互连技术的应用场景大规模数据中心的应用环境通常要求高速、高带宽、低延迟、高稳定性和高可靠性。
光互连技术在这方面表现优异，被广泛应用于数据中心内部各种连接方式。
比如，数据中心内的服务器与交换机、存储设备之间的互联，采用光互连能够满足超高密度、高吞吐量、低延迟、高可靠性等多种需求。
在高性能计算集群中，光互连技术能够提供更快速、更稳定、更安全的数据交换方式。
此外，数据中心内的跨楼层或跨机柜之间的互联也可以采用光互连技术进行高速传输，可以有效提升数据中心整体的应用性能。
三、光互连技术的研究进展随着云计算、大数据、人工智能等领域的快速发展，光互连技术也随之不断发展。
以下是当前光互连技术研究的一些重点。
1. 高速传输技术在云计算、大数据、人工智能等应用场景下，海量数据存储、实时处理和高速传输是非常重要的需求。
因此，发展高速传输技术一直是光互连技术研究的重点之一。
现有的光互连技术已经能够实现 Tb/s 级别的数据传输速度，部分技术甚至能够达到 Pb/s 级别的传输速度。
未来，光互连技术的高速传输技术将继续向更高速度、更大带宽的远程传输方向发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大佬们如何看到数据中心继续使用铜线？
当涉及到数据中心布线技术时，光纤可能在速度和长度具有一定的优势，但铜缆布线和互连仍然非常活跃。
更重要的是，铜缆布线很可能会继续地在数据中心基础设施的一些角落中使用多年。
国科数据中心今天与您一起聊一聊，看看大佬们是怎样看到传统的铜线在数据中心机房当中的发展的。
Emulex公司营销与发展高级副总裁沃尔什表示，“人们可能试图摒弃铜缆，但它不会就此消亡。
”Emulex公司生产拥有自有品牌的一系列的以太网适配器和光纤通道的融合网络适配器，与思科、惠普、EMC、HDS、华为等公司一样都是网络产品提供商。
“最后的数据点，我们是从一个主机连接克里恩的研究调查，超过20％的主机千兆端口仍然是铜缆端口。
因为成本的因素，6类（CAT6）电缆仍然是数据中心的需求。
另外务实的是，大多数人的网络连接并不需要全是光缆连接。
”沃尔什说。
来自Dell'Oro集团研究公司预测，到了2018年，80％的服务器的连接都将万兆以太网为基础，而大多数内部机架连接都是使用某种形式的铜缆布线，特别是在需要短距离连接的时候，如从存储设备和交换机连接服务器。
该布线很可能采用的是10GBase-CR的屏蔽双绞线布线，一种可以直接连接的电缆（DAC）的格式，它包括SFP+集成到两端的插头的固定的长度电缆，或使用双绞线Cat6或10GBASE-TA类铜布线，使传输数据的网速从100M提高到10Gbps，并向下兼容1Gb以太网电缆，这意味着没有升级布线的必要。
网络接口卡和10GBASE-T主板上的LAN（LOM），配置了更广泛的服务器。
Dell'Oro集团认为，未来几年将看到越来越多的数据中心，特别是企业级数据中心将加快他们的10GBase-T的部署。
该研究公司预测，2017年，10GBASE-T端口的出货量将是那些SFP+DAC的两倍，这主要由使用传统的1Gbpsu的广泛用户群所驱动的。
服务器和顶级机架交换机之间的非屏蔽双绞线链路将被刷新。
不是所有的数据中心都是一样的，在每个案例中，很难预测精确的升级路径，因为每个数据中心都不是一样的。
些地方就比其他人的布线基础设施有着高得多的带宽，延迟和吞吐量的需求，这取决于他们的业务。
许多数据中心在不同的环境中部署了刀片服务器和服务器，在行间和机架间进行布线升级往往是解决的一个步骤，而不是进行彻底的重新设计，这通常会导致同时部署不同技术的产品，并进行广泛地混合。
当然是有一种感觉，更广泛的数据中心市场趋向细分为网络的要求2.0公司如谷歌，Facebook和亚马逊云服务提供商和超大规模运行的设施，迫使25GbE和服务器的40GbE接口的迁移速度更快，已经依靠万兆光缆和顶级的机架和汇聚交换机之间的互连。
那些技术领先的数据中心可能必须采用光纤中，以获得更新的技术带来的好处。
“早期的光纤采用者会参与制定和使用这些标准，而人们使用他们的数据中心的方式并不相同。
”网络布线专家西蒙公司的全球数据中心解决方案和服务总监嘉莉•希格比说，“谷歌或Facebook公司为用户提供服务，他们的收入来自数据中心，因而其企业的成本基础与其他行业（如银行）有着显著的不同。
”而不同的架构方法可能会影响电缆的选择。
例如，采用一些代替顶级机架交换机方法，在每行机架末尾采用一个开关切断电源代替交换机。
这些配置可以在UTP，DAC或光纤电缆之间选择，特别是在小型数据中心集中交换是最昂贵的选择，并且没有广泛使用服务器虚拟化。
成本是重要的因素
显然，成本是任何数据中心布线升级决策的一个重要因素，而其他因素，包括可用性、标准化、功耗、距离和布线介质的特点也发挥着自己的作用。
IEEE的下一代40GBASE-T标准，目前被定义为40Gbps的某种形式的分类结构，8类铜缆布线系统有着更强的屏蔽能力，以防止串扰，并能提高信号的距离。
但它可能是五到七年之后，才是让用户接受其价位和能耗水平的产品。
“40GBASE-T技术推出一年半了，目前因其价格高昂，接受的用户并不多，因此需要三到五年，才能将这个优秀产品的价格降低下来。
”希格比说，“在行业中，其中的一些用户如今正在使用40GbE的光纤。
”
在其他地方，许多厂商已经发展了DAC在机架互连25gbe和50gbeSFP+，和顶级机架交换机，可以通过四条光纤或铜线在多个端口提供100GGbE和200GbE的速度。
““我们认为铜缆也许不是主要的，但却是数据中心100GbE使用的主要互连介质之一。
”Mellanox公司高级营销主管阿尔隆•马丁说：“谁相信一个8m长度的线缆足以满足98％的机架布线需求。
“在大型数据中心的空间，机架的主要布线为100GbE，这是大多数服务器将使用的10GbEQSFP的迁移到25Gbe或50GbE端口的原因。
”
但在较小的托管数据中心设施，1000BASE-T和10GBASE-T双绞线布线由于具备成本和管理的优势，在未来一段时间仍有很大的需求。
“大多数人并没有想到铜缆还会在万兆中应用，然而这确定如此。
”沃尔什说。
“我不认为铜缆会很快消亡。
”希格比说。
“如果10GBASE-T进入大多数数据中心，即使是那些服务器都是高度虚拟化，这种技术和产品仍将应用很长时间。
”。
