微电网控制
微电网控制
微电网控制是指通过集中控制系统来管理和维护微电网系统的
运行和稳定性。
一般情况下，微电网控制系统主要包括以下几个方面：
1. 电能管理系统：负责监测和管理微电网内部的电力负载和电
力存储设备，确保微电网系统的电力供应和稳定性。
2. 储能系统控制：负责管理和控制微电网的储能设备，包括电池、超级电容器等，确保微电网储能系统的稳定性和运行效率。
3. 电力负载控制：负责监控和管理微电网内各类电力负载设备，加强电力负载与电力供应之间的匹配，确保微电网系统的稳定和安全。
4. 智能分配与控制：负责调整和优化微电网内各种电力设备的
使用，确保微电网系统的高效和优化。
微电网控制系统的主要目的是提高微电网系统的效率和稳定性，降低能耗和能源成本，同时也对于可再生能源的开发和利用具有重
要的意义。
微电网的协调控制与能量管理策略
微电网的协调控制与能量管理策略前言：在当代社会，能源危机和环境问题愈发突出，推动着新能源的发展与普及。
微电网作为一种新兴的能源系统，具备可靠性高、灵活性强、环境友好等优势，被广泛应用于小区、工业园区等场景。
然而，微电网的协调控制和能量管理策略是实现其优化运行的关键。
本文将探讨微电网在协调控制和能量管理策略上的相关问题和解决方案。
一、微电网协调控制1. 分布式能源资源管理微电网中各种分布式能源资源（如太阳能、风能、蓄电池等）分布广泛，接入方式多样，如何协调和管理这些分布式能源资源成为一个亟待解决的问题。
可以通过建立优化模型，考虑系统的经济性、可靠性、环境友好性等因素，以实现分布式能源的最优分配和管理。
2. 多能流之间的协调与转换微电网内有多种能流之间需要协调与转换，包括电能、热能和气能等。
为了实现各种能流之间的高效利用，可以引入多能流集成技术，将不同能源互补和转化，提高能源的利用效率。
同时，通过智能开关、电力电子器件等控制手段，实现能流的高效、无损转换。
3. 网联与脱离运行模式切换微电网可以与公共电网相互连接，实现网联运行；也可以脱离公共电网，实现独立运行。
在不同的运行模式之间切换时，需要实现平稳过渡和无缝切换，确保微电网的稳定运行。
可以通过引入能量存储系统、智能控制算法等手段，提高微电网的运行模式切换能力。
二、微电网能量管理策略1. 优化能源的供需关系微电网中多种能源的供需关系需要进行动态管理和优化，以尽量减少能源的浪费和排放。
可以通过预测用户的用能需求和能源的产生情况，预测微电网的能源供需状况，进而采取相应的调整措施，以实现能源的有效利用。
2. 能量存储与分配机制能量存储是微电网能量管理的重要手段之一，可以通过蓄电池、储热系统等方式进行能量存储。
通过优化能量的存储和分配机制，可以提高微电网的自供能力和供能可靠性。
同时，合理利用能量存储系统的剩余能量，参与电力市场的调度，实现电力的双向流动。
3. 能量的系统调度和控制微电网中的能量管理需要进行系统调度和控制。
智能微电网的调度与控制
智能微电网的调度与控制智能微电网是一种基于分布式能源资源和智能调度控制技术的现代化电力系统，它具有高效、可靠、环保等诸多优点。
随着社会经济的不断发展和环境问题的日益凸显，智能微电网作为一种新型的电力供应方式，正在逐渐受到人们的关注和重视。
一、智能微电网的基本概念智能微电网是指一种小规模的、近距离供电的电力系统，通常由多种分布式能源资源、能量存储设备和智能调度控制系统组成。
其主要特点包括资源多元化、供电可靠性高、环境友好等。
智能微电网的基本工作原理是利用先进的通信和控制技术，实现对电力系统中各种设备的统一调度和管理，以提高系统的运行效率和经济性。
同时，智能微电网还可以实现与主电网的互联互通，以实现电力资源的共享和优化利用。
二、智能微电网的调度与控制技术1. 电力系统的调度管理智能微电网的调度管理是指通过对各种设备的运行状态进行监测和控制，实现对电力系统的灵活调度和优化配置。
其中，智能微电网的调度管理主要包括负荷预测、发电计划、存储能量管理等内容。
在负荷预测方面，智能微电网可以通过对用户用电行为的数据分析和建模，实现对未来负荷的精确预测，从而为发电计划和设备运行提供参考依据。
而发电计划则是通过对各种发电设备的性能参数和运行条件进行分析和优化，确定最佳的发电方案，以满足用户需求和系统运行要求。
此外，存储能量管理是智能微电网调度管理的另一个重要方面。
通过合理地配置储能设备和优化其运行策略，可以实现对系统中电能的储存和释放，以提高系统的供电可靠性和经济性。
2. 智能控制技术的应用智能微电网的智能控制技术是实现对系统运行状态实时监测和控制的关键。
其中，智能微电网的智能控制技术主要包括数据采集、通信技术、控制算法等内容。
数据采集是智能微电网智能控制技术的第一步，通过对系统中各种设备的状态和性能参数进行实时采集和监测，可以为系统控制提供准确的数据支持。
通信技术则是实现各种设备之间的信息交互和协调，以实现对系统整体运行的统一调度。
微电网操作与控制
微电网操作与控制微电网（Microgrid）是指由多种不同的分布式能源资源、负荷和能量储存设备组成的小型电力系统。
它具有自主运行、互联互通和可控性强的特点，已成为解决能源转型和可持续发展的重要手段。
本文旨在探讨微电网的操作与控制策略，帮助读者更好地理解和应用微电网技术。
一、微电网概述微电网由分布式能源资源（如光伏发电、风力发电等）、负荷（如住宅、商业建筑等）和能量储存设备（如储能电池等）组成，形成一个相对独立的电网系统。
与传统的中央电网系统相比，微电网更加灵活和可靠，并且具备自主控制和管理的能力。
二、微电网的运行模式微电网的运行模式可以分为三种：独立运行模式、与主电网并网运行模式以及与主电网脱网运行模式。
1. 独立运行模式在独立运行模式下，微电网与主电网完全隔离，完全依靠分布式能源和能量储存设备供电。
这种模式适用于一些远离主电网的地区，比如岛屿、山区等。
2. 与主电网并网运行模式与主电网并网运行是微电网最常见的工作方式。
在这种模式下，微电网可以通过电网互联与主电网交换电能，在能源供应不足时从主电网购电，能源供应充足时则可以将多余的电能卖回主电网。
3. 与主电网脱网运行模式与主电网脱网运行是指微电网不再与主电网交换电能，完全依靠自身的分布式能源和能量储存设备运行。
这种模式适用于一些需要独立供电的环境，比如远离城市的无人岛屿、油气开采现场等。
三、微电网的操作与控制策略为了实现微电网的安全稳定运行，需要采取一系列的操作与控制策略，具体如下：1. 能源管理和优化策略能源管理和优化是微电网操作与控制的核心任务。
通过合理调度和分配分布式能源资源，最大限度地提高能源利用效率，并确保电网系统的稳定运行。
包括实时监测和管理能源供需平衡、优化能源调度策略、灵活控制充放电等。
2. 集中与分散控制策略微电网的控制可分为集中控制和分散控制两种方式。
集中控制指的是通过一个中心控制单元实现对整个微电网的控制和管理。
分散控制则是将控制功能分散到各个设备上，通过设备之间的通信和协调实现微电网的控制。
微电网控制系统设计与优化
微电网控制系统设计与优化随着新能源技术的不断发展，微电网已成为改善电能供应、降低能耗、保护环境的一种可行的选择。
微电网由多种能源供应设备、储能系统和电能负载设备以及相关的控制系统组成，是一种更加智能化、可靠性和安全性更高的电网形式。
本文将介绍微电网控制系统的设计与优化。
一、微电网控制系统的设计微电网控制系统包括能量管理系统（EMS）和微电网控制器（MGC）。
EMS主要负责能量的监测和管理，包括能源输入输出管理、负荷管理、储能管理等；而MGC则主要负责微电网内部的电能管理和控制。
1. 能量管理系统（EMS）的设计(1) 能源输入输出管理能源输入输出管理是EMS的重要功能之一，其主要目的是监测和管理可再生能源的输入和传统能源的输出。
当可再生能源不足时，传统能源会被调用，以保证电力供应的可靠性。
可再生能源的输入变化会影响电网的稳定性和效率，因此需要对其进行实时监测和控制。
(2) 负荷管理负荷管理是EMS的另一个核心功能。
负荷预测技术可以帮助EMS实现有效的负荷管理，通过分析历史电力数据和未来天气预测等多种因素，对未来的负荷情况进行预测，并制定相应的调度策略。
负荷管理可以减少能源的浪费和损失，并提高微电网的供电质量。
(3) 储能管理微电网的储能系统是EMS所需要管理的关键部分，储能系统的设计和管理可以使微电网更加稳定和高效。
储能系统可以为微电网提供备用功率，以应对突发负荷增加或可再生能源输入波动的情况。
此外，储能系统还可以缓解电网压力，平衡接口电压和频率等。
2. 微电网控制器（MGC）的设计微电网控制器是指植入微电网的一个专门的控制单元，主要负责微电网内部的电能管理和控制。
MGC的设计可以通过电网稳定性控制技术、电能质量控制技术、储能控制技术等方面实现对微电网的精准控制。
(1) 电网稳定性控制技术电网稳定性控制技术是MGC的重要功能之一，其主要用于控制微电网的电压、频率等参数，以保持电网的稳定性。
电网的稳定性受到外界负荷变化和可再生能源输入波动等影响，MGC通过对电压、频率等参数进行精准控制，以保证微电网的供电质量和稳定性。

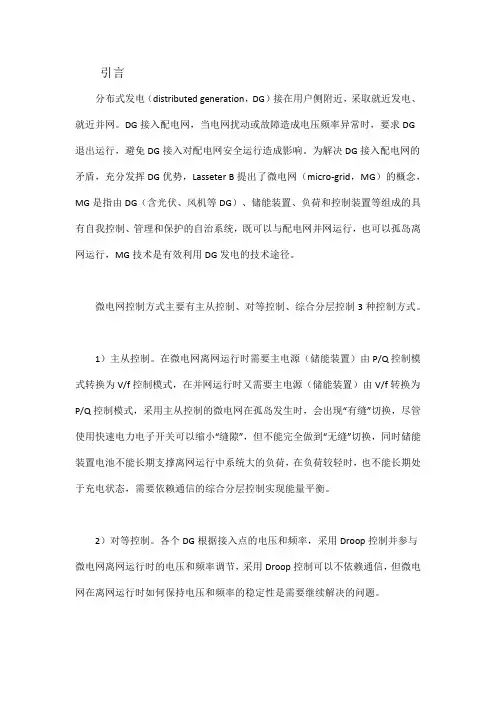

移频控制无通信线互联的微电网控制技术
引言分布式发电（distributed generation，DG）接在用户侧附近，采取就近发电、就近并网。
DG接入配电网，当电网扰动或故障造成电压频率异常时，要求DG 退出运行，避免DG接入对配电网安全运行造成影响。
为解决DG接入配电网的矛盾，充分发挥DG优势，Lasseter B提出了微电网（micro-grid，MG）的概念，MG是指由DG（含光伏、风机等DG）、储能装置、负荷和控制装置等组成的具有自我控制、管理和保护的自治系统，既可以与配电网并网运行，也可以孤岛离网运行，MG技术是有效利用DG发电的技术途径。
微电网控制方式主要有主从控制、对等控制、综合分层控制3种控制方式。
1）主从控制。
在微电网离网运行时需要主电源（储能装置）由P/Q控制模式转换为V/f控制模式，在并网运行时又需要主电源（储能装置）由V/f转换为P/Q控制模式，采用主从控制的微电网在孤岛发生时，会出现“有缝”切换，尽管使用快速电力电子开关可以缩小“缝隙”，但不能完全做到“无缝”切换，同时储能装置电池不能长期支撑离网运行中系统大的负荷，在负荷较轻时，也不能长期处于充电状态，需要依赖通信的综合分层控制实现能量平衡。
2）对等控制。
各个DG根据接入点的电压和频率，采用Droop控制并参与微电网离网运行时的电压和频率调节，采用Droop控制可以不依赖通信，但微电网在离网运行时如何保持电压和频率的稳定性是需要继续解决的问题。
3）综合分层控制。
把微电网分成能量管理层、协调控制层、就地控制层的三层控制结构，依赖协调控制层的微电网控制中心（micro-grid control center，MGCC）集中管理各个DG、储能装置、负荷，实现微电网离网能量平衡，是目前微电网普遍采用并具备商业应用的一种成熟技术模式，但分层控制依赖通信，结构复杂，且技术指标不高，存在“有缝”切换、非计划孤岛过电压、并网合闸冲击等问题。
本文结合采用综合分层控制方式微电网工程，分析其存在的问题；提出移频控制无通信线互联的微电网控制技术并进行实验验证，实现不依赖通信、不增加控制设备、仅由储能装置与DG实现自主并联，是一种最简单物理结构的即插即用微电网方案。

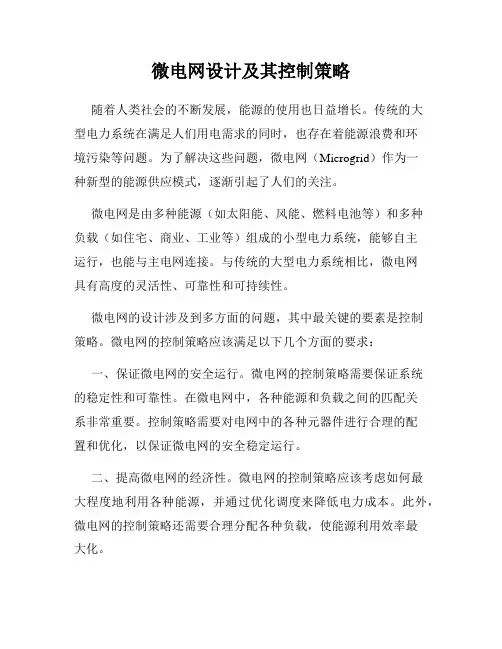

微电网设计及其控制策略
微电网设计及其控制策略随着人类社会的不断发展，能源的使用也日益增长。
传统的大型电力系统在满足人们用电需求的同时，也存在着能源浪费和环境污染等问题。
为了解决这些问题，微电网（Microgrid）作为一种新型的能源供应模式，逐渐引起了人们的关注。
微电网是由多种能源（如太阳能、风能、燃料电池等）和多种负载（如住宅、商业、工业等）组成的小型电力系统，能够自主运行，也能与主电网连接。
与传统的大型电力系统相比，微电网具有高度的灵活性、可靠性和可持续性。
微电网的设计涉及到多方面的问题，其中最关键的要素是控制策略。
微电网的控制策略应该满足以下几个方面的要求：一、保证微电网的安全运行。
微电网的控制策略需要保证系统的稳定性和可靠性。
在微电网中，各种能源和负载之间的匹配关系非常重要。
控制策略需要对电网中的各种元器件进行合理的配置和优化，以保证微电网的安全稳定运行。
二、提高微电网的经济性。
微电网的控制策略应该考虑如何最大程度地利用各种能源，并通过优化调度来降低电力成本。
此外，微电网的控制策略还需要合理分配各种负载，使能源利用效率最大化。
三、提高微电网的灵活性。
微电网的控制策略应该能够自适应各种能源和负载的变化，确保微电网能够灵活应对各种情况。
此外，控制策略还应该考虑微电网与主电网的连接和断开问题，以保证在需求过大时，微电网能够自主切换到主电网运行。
在微电网的控制策略中，能源管理是其中的核心问题。
能源管理的主要任务就是对微电网中的各种能源进行合理调度，以满足各种负载的需求。
在能源管理中，需要考虑各种因素，包括天气、负载、电能储存等。
在微电网中，太阳能和风能是最为常见的能源。
为了充分利用这些能源，需要将它们与电池等能量储存设备结合起来，形成一个完整的能源系统。
在能源管理中，需要根据天气预报等信息，提前制定合理的调度方案，以使能源利用效率最大化。
此外，在微电网的控制策略中，还需要考虑各种负载需求的变化情况。
例如，在白天餐厅的负载需求比较大，而晚上客房等负载需求则相应降低。
微电网的设计、运行与控制
微电网的设计、运行与控制研究问题及背景随着能源需求的不断增长和可再生能源的快速发展，微电网逐渐成为解决能源供应可靠性和经济性的一种新型电能系统。
微电网是一个小尺度、局部化的电能系统，由多种分布式能源资源（DER）以及能量存储设备组成，可以实现电力的自给自足和互联互通。
然而，微电网系统的设计、运行与控制仍然面临许多挑战和问题。
本研究的主要问题是如何设计、运行和控制一个高效可靠的微电网系统，以实现对能源的有效管理和优化能源供应。
研究方案方法1. 确定微电网系统的需求和目标：首先，我们需要分析微电网所服务的负载类型、负荷需求特点以及可用的能源资源类型和容量。
同时，系统需要具备电力质量、能源安全和环境友好性方面的目标。
2. 微电网的设计与拓扑结构选择：在确定需求和目标后，我们需要考虑微电网的拓扑结构，包括DER的选择、容量规模以及互连方式。
设计时考虑能源负荷的预测、微电网系统的容量规模以及系统的红利最值。
3. 微电网的运行策略与控制算法：微电网的运行策略需要考虑各种情况下的资源调度和能源管理问题，包括能源存储、供需平衡、能量负荷管理等。
控制算法的选择需要综合考虑负载需求、能源供应以及微电网系统的运行效率。
4. 数据分析和结果呈现研究过程中，我们将收集微电网系统的运行数据，并对其进行分析。
通过对微电网系统的性能指标如电力质量、能源利用率、稳定性等方面进行评估，可以得出微电网系统的运行效果。
结论与讨论通过对微电网系统设计、运行和控制方案的研究，我们可以得出以下结论：1. 微电网系统的设计需要综合考虑负载需求、能源资源和存储容量以及系统容量规模等因素，以实现高效可靠的能源供应。
2. 微电网系统的运行策略和控制算法需要根据实际情况进行设计和优化，以实现能源的有效管理和供需平衡。
3. 数据分析和性能评估可以验证微电网系统的运行效果，为系统运行和控制的改进提供依据。
在未来的研究中，可以进一步探索微电网系统设计、运行和控制方案的优化，以提高微电网系统的能源利用效率、可靠性和经济性，为可持续发展提供更好的能源解决方案。
微电网分布式控制理论与方法
微电网是指由各种分布式能源资源、负荷和能量存储设备构成的小型电力系统，通常可以独立运行或与传统电网连接并行运行。
微电网的分布式控制理论和方法是确保微电网安全稳定运行的关键。
下面将介绍微电网分布式控制的理论和方法。
一、微电网分布式控制理论1. 分布式控制思想：微电网采用分布式控制思想，即将控制策略和算法分散到各个部件中，在各个部件之间进行协调和通信，实现整体系统的协调运行。
2. 协同控制：微电网中的各个部件需要相互协作，通过信息交换和共同控制实现整体性能的优化。
3. 鲁棒性控制：考虑微电网系统中的不确定性因素，设计具有鲁棒性的控制策略，保证系统对外部扰动和变化具有稳定的响应能力。
二、微电网分布式控制方法1. 虚拟同步发电机控制：在微电网中引入虚拟同步发电机概念，通过控制各个部件的输出功率和频率来模拟传统电网的运行方式，实现微电网内部各个部件的协调运行。
2. 基于分散式功率控制的微网频率控制：通过分散的功率控制策略调节各个发电单元的输出功率，以维持微网的频率稳定。
3. 基于分布式能量管理的微网电压控制：通过分布式能量管理系统监测微网各个节点的电压情况，实现对微网电压的有效控制。
4. 智能控制算法：采用人工智能算法如神经网络、遗传算法等，优化微电网的运行策略，提高系统的性能和效率。
三、微电网分布式制关键技术1. 通信技术：建立微电网内部各个部件之间的通信网络，实现信息交换和控制命令传输。
2. 数据采集与处理：对微电网内部各种传感器采集的数据进行处理和分析，为控制决策提供准确的数据支持。
3. 安全性与可靠性：设计安全可靠的控制策略，确保微电网系统在各种异常情况下仍能保持稳定运行。
四、应用与展望微电网分布式控制理论和方法在实际应用中已取得了一定成果，但仍然需要不断完善和发展。
未来的发展方向包括：1. 智能化控制：引入更先进的智能控制算法，提高微电网的自适应性和鲁棒性。
2. 多能源协同控制：进一步研究多种分布式能源资源的协同控制方法，实现更高效的能量利用和系统运行。
第四章 微电网运行与控制技术
（2）对等控制策略。即基于电力电子的“即 插即用（Plug and Plug）”和“对等（Point to Point）”的控制。系统中各个分布式电源 是“平等”的关系，不存在从属关系。根据微 电网的控制目标，灵活的设定下垂系数，调节 受控微电源，保证整个微电网的电压稳定、频 率稳定以及电能的供需平衡，具有简单可靠的 优点。但是对等控制策略只考虑了一次调频， 而忽略了传统电网的二次调频问题，即没有考 虑微电网系统电压和频率的恢复问题，因此， 在微电网受到大扰动时，很难保证系统的频率 质量，不能保证负荷的正常运行。另外，此方 法是针对有电力电子技术的微电源的控制，没 有考虑传统发电机如微型燃气轮机与微电网之 间的协调控制。
（4）基于多代理技术的控制。该方法将传统 电网的多代理技术应用到微电网控制系统。该 控制策略综合了多种控制方式，能够随时插入 某种控制，实现了微电网的经济优化调度，保 证了微电网系统安全稳定运行。多代理技术具 有很好的自愈能力，响应能力强等特点可很好 的满足微电网的分散控制的需要。但目前多代 理技术在微电网中的应用还处于起步阶段，还 只是集中对微电网的系统频率、电压等进行控 制的层面，因此要使多代理技术在微电网的控 制中发挥更大的作用，还需要大量的研究工作。
如图4.4所示Droop控制有功-频率（P-f）和 无功-电压（Q-U）呈线性关系，当微电源输 出有功、无功增加时，运行点由A点移动到 B点，达到一个新的稳定运行状态，该控制
方法不需要各微源之间通信联系就可以实
施控制，所以一般采取对微电源接口逆变 器控制。
图4.4 频率、电压下垂特性
4.2 微电网的逆变器控制
4.2.2 微电网中逆变器的控制方法
微电源的控制是微电网控制的基础，而微 电网中大多数微电源通过三相电压型逆变 器（VSI）接入系统，所以对微电源的控制 就是对逆变器的控制。如图4.5，微电源逆 变器控制系统拓扑结构可分为内环控制器 和外环控制器，内环控制器动态响应快， 可以用来提高逆变器输出的电能质量，外 环控制器的动态响应速度较慢，用以体现 不同的控制目的，并产生内环所需的控制 信号。
